管道的走向、标高及坐标等应满足设计要求且符合施工规范的要求。
橡胶圈应是管材厂家配套产品。
且符合国家标准。
2、机具电动工具平板振捣器手动工具手锯吊链棉纱绳锉刀。
二、施工工艺管道铺设方式为在砂基础上铺设PE双壁波纹管承插口橡胶接口管道管道铺设施工工序流程如下图检查基础→挖工作坑→下管、排管→安装管道→管道修补→管道与检查井→灌水试验→XXX回填。
1、检查基础明开法施工的PE双壁波纹管采用砂基础沟槽经验收合格后即进行砂垫层部分基础施工。
砂基础采用中粗砂由人工铺筑平板振捣器振密。
中粗砂选用优质天然砂料含泥量不大于砂重的10%。
砂石基础铺筑作到表面平整其横断面最大水平偏差控制在±10mm以内压实系数不低于0.95以满足管道的安装要求。
2、挖工作坑由于PE双壁波纹管大头承口处呈喇叭状每节管承口处需要挖一稍深的事情坑以便使管子稳平及检查、修找胶圈就位情况。
随安管随挖事情坑保证事情坑有足够尺寸使管子大口悬空见下图。
承插安装后用砂填实事情坑。
3、下管、排管布管砂基础垫层经验收及格后举行下管施工，下管前将管道内外壁清扫洁净，并举行外表检查，及格品用于吊放。
槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。
严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。
混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。
按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。
调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。
4、管道安装1）安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），防止应力集中损伤管道。
波纹管施工技术交底
竖向
h/1000
吊线尺量
四、注意事项
1、波纹管在在安装前应通过1KN径向里的作用下不变形，同时作灌水试验，以检查有无渗漏现象，确无变形、渗漏现象时方可使用。
2、波纹管如有反复弯曲，在操作时应注意防止管壁破裂，同时应防止邻近电焊火花烧筑管壁。如有微小破损应及时修补并得到监理工程师的认可。
3、在端头钢筋绑扎前，先将锚垫板固定在底模上，然后安装螺旋筋。波纹管安装前根据设计施工图的曲线三向坐标定位。波纹管中心位置定好后，纵向每格50cm用φ10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢，横向位置按设计图纸上的坐标定位，以保证波纹管位置正确、牢固。
波纹管施工技术交底
交底内容：
波纹管施工技术交底
一、波纹管安装
本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种，横向预应力采用M15-4，竖向预应力采用Φ32精轧螺纹钢筋，其镀锌金属波纹管φ90（内径）、φ100（内径）、70mm×19mm扁形波纹管，竖向采用φ45铁皮管，波纹管规格应符合设计要求。
4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管，焊接作业应采取防护措施，防止高温灼伤波纹管。
5、预应力筋预留孔道的尺寸与位置应准确坚固，孔道应平顺，端部的预埋钢垫板应垂直于孔道中心线。波纹管应按给定的坐标用定位钢筋固定安装。波纹管安装完成后应再次认真检查一遍，观察整根波纹管线形是否顺直，包括接头处、拐弯处、以及插入锚垫板内的端头部分均必须平顺，若发现一定要在浇筑混凝土之前补好。
波纹管进场后需按照规范要求进行取样检测，检测合格后方可使用。安装按设计长度和数量下料，下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁，在存放和搬运过程中应避免机械损伤和有害的锈蚀。波纹管道在仓库内保管时，仓库应干燥、防潮、通风良好、无腐蚀气体和介质；在室外存放时，不得直接堆放在地面上，必须采取垫以枕木并用苫布覆盖等有效措施，防止雨露和各种腐蚀性气体、介质的影响

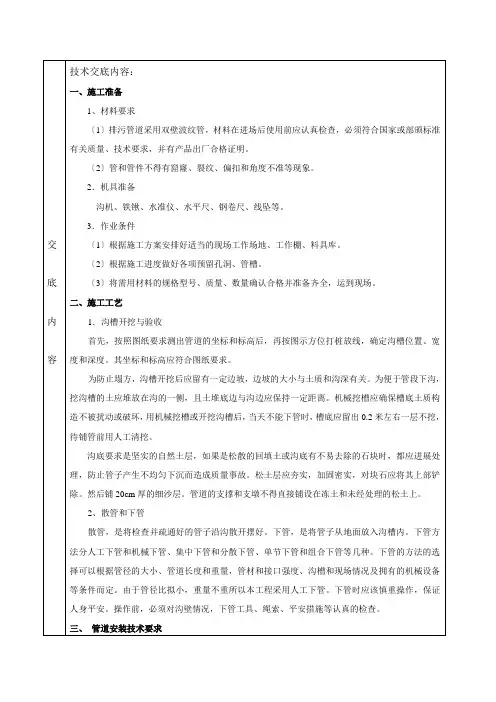

波纹管施工分项工程技术交底卡
