锂电容量测试仪eload-1c说明书

合集下载

电池容量测试仪操作指南说明书

电池容量测试仪操作指南说明书1. 前言电池容量测试仪是一种用于测量电池容量的设备，通过这个操作指南说明书，您将学到如何正确操作这台设备并获得准确的测试结果。

在使用之前，请仔细阅读本指南。

2. 设备介绍2.1 外观及功能电池容量测试仪外观紧凑，由主机、显示屏和操作按钮组成。

显示屏用于显示测试结果和相关信息，操作按钮用于控制不同的功能。

此设备支持电池容量测试、电池电压测试和内阻测试等功能。

2.2 规格参数- 输入电压：AC 100-240V- 输出电压：DC 1.2-36V- 测试范围：0-9999mAh- 分辨率：1mAh- 内阻测试范围：0.01-9.99Ω- 精确度：±1%3. 操作步骤3.1 准备工作在进行测试之前，请确保电池容量测试仪已连接到电源，并正确接入待测试电池。

3.2 设备开机按下设备上的电源按钮，待显示屏亮起并显示设备信息后，即可进行下一步操作。

3.3 选择测试功能使用操作按钮选择需要进行的测试功能，可以通过向左或向右调整选项，然后按下确认键进行确认。

3.4 进行测试将待测试电池正确连接至电池容量测试仪，确保极性正确无误。

然后按下开始测试的按键，测试仪将自动开始测试。

3.5 结果显示待测试完成后，测试结果将在显示屏上显示出来。

您可以通过左右按键切换不同的结果查看。

4. 注意事项- 在测试过程中，请确保电池正确接入设备，同时注意电池极性方向的正确性，以免发生损坏或安全事故。

- 长时间无操作后，设备将自动进入休眠状态，为了延长设备寿命，请及时关闭电源。

- 如果您对测试结果有疑问或需要进一步的技术支持，请参考厂家提供的联系方式与我们取得联系。

5. 故障排除如果在使用电池容量测试仪的过程中遇到任何故障，请先尝试以下解决方法：- 重新连接待测试电池，确保电池连接牢固；- 检查电池容量测试仪的电源线是否正确连接；- 尝试重启设备。

如果以上方法无法解决问题，请参考厂家提供的售后服务信息或联系技术支持。

电池综合测试仪操作手册说明书

惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与精惠仪器销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

1仪器操作异常。

2操作中仪器产生反常噪音、异味、烟或闪光。

3操作过程中，仪器产生高温或电击。

4电源线、电源开关或电源插座损坏。

5杂质或液体流入仪器。

安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。

仪器接地：为防止电击危险，请连接好电源地线。

不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。

在此类环境使用任何电子设备，都是对人身安全的冒险。

不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。

仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。

不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。

请断开电源线，不可再使用，也不要试图自行维修。

不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。

不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。

目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。

电池测试仪使用说明111111

电池测试仪使用说明一、使用步骤1、打开电脑2、打开电池测试仪（选择量程范围≥设置电流，并且量程范围与设置电流越接近，准确度越高）3、三电极的连接：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时均与电池正极相连，大黑鳄鱼夹接对电极，小黑鳄鱼夹接参比电极（鳄鱼夹金属部分不能相互接触）4、打开电池测试仪运行软件，软件将自动进行智能联机，并显示通道的实时状态界面5、在即将要用的通道下点击右键，选择“启动”命令，出现对话框，可以选择默认工作模式，也可以修改数据存储文件6、恒流充放电一般选用过程名为“10mA”，双击过程名，出现机器中默认的工作过程，然后双击工作名，出现工作过程设置对话框，可以根据实验进行重新设置（测MnO2的话默认就可以），然后点击“确定”，“调入”，“确定”，启动通道7、实验结束，打开数据处理软件，选择“工具”，“数据汇总”，在可选数据文件中，双击要导出的文件，选择的文件将出现在右边的对话框中，上面的对话框是从哪个文件中选择，存储在哪个文件夹的选择。

点击“导出内容”，数据源层次有三个目录，选择有用的数据，确定。

8、先关软件，再关电池测试仪，最后关电脑9、将工作电极用超声波清洗干净，对电极用蒸馏水冲洗干净，参比电极放在饱和的KCl溶液中二、右击功能说明1、工作过程设置：即通道自动测试过程编程，它是通道测试最核心的部分。

2、通道实时状态显示：实时通道的充放电状态（包括电压、电流、容量、循环次数等）以及工作停止信息。

通道控制操作功能都是在通道实时状态显示窗口中，点击鼠标右键以弹出的菜单的方式实现的。

3、通道选取：在进行通道控制操作（如启动通道、停止通道等）之前，首先必须明确本操作是针对那些通道进行的----即确定操作对象。

4、启动通道：软件支持对每个电池通道（或者一批电池通道）的工作过程分别独立编程。

启动通道后，通道即按编程设定的工作过程自动进行工作。

工作过程可以由很多工作步骤组成，在每个工作步骤中可以定义不同的工作模式及工作参数，如恒流充电、恒流放电、恒压充电、或静置等等。

电池测试仪使用方法说明书

电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。

本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。

二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。

2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。

3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。

4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。

5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。

6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。

三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。

- 按照使用手册要求，选择适用的测试模式和参数。

2. 连接电池a) 将测试仪的测试夹具与电池端子连接。

确保连接牢固，避免电池松动或掉落。

b) 检查连接，确保仪器和电池之间不存在异常情况。

3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。

b) 按下仪器上的开始按钮，开始进行电池测试。

c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。

4. 结果分析a) 测试完成后，屏幕将显示测试结果。

b) 根据测试结果，判断电池性能是否达到预期要求。

c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。

5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。

b) 断开电池与测试仪之间的连接，并清理测试仪器。

四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。

以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。

- 检查电池是否充电或更换电池。

2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。

锂电池容量测试仪使用方法

锂电池容量测试仪使用方法摘要：一、锂电池容量测试仪简介二、锂电池容量测试仪使用步骤1.准备工作2.连接测试仪和电池3.设置测试参数4.开始测试5.读取和分析测试结果三、注意事项四、维护与保养正文：一、锂电池容量测试仪简介锂电池容量测试仪是一种专门用于测量锂电池容量的设备，具有精度高、性能稳定等特点。

广泛应用于电池生产厂家、科研机构、电子产品维修等领域。

通过锂电池容量测试仪，可以准确地测量锂电池的容量、电压、电流等参数，为电池的生产和使用提供重要依据。

二、锂电池容量测试仪使用步骤1.准备工作在使用锂电池容量测试仪之前，请确保测试仪已正确连接电源，并打开电源开关。

此外，还需准备待测锂电池和与之相匹配的连接线。

2.连接测试仪和电池将锂电池连接到锂电池容量测试仪上。

注意：连接时要确保连接线牢固，避免因接触不良导致测试数据不准确。

3.设置测试参数根据测试需求，设置锂电池容量测试仪的相关参数，如测试电流、测试时间等。

具体设置方法可参考设备说明书。

4.开始测试设置好参数后，启动锂电池容量测试仪，开始进行测试。

测试过程中，设备会自动记录测试数据。

5.读取和分析测试结果测试结束后，锂电池容量测试仪会显示测试结果。

可通过设备上的显示屏或数据接口将测试结果导出到电脑或其他设备，进行分析。

三、注意事项1.确保测试仪和电池连接良好，防止测试过程中因接触不良导致数据不准确。

2.测试过程中，请勿移动或断开连接线，以免影响测试结果。

3.定期检查锂电池容量测试仪的性能，如有异常，及时进行维修。

四、维护与保养1.保持锂电池容量测试仪清洁，定期擦拭设备表面，避免灰尘和污垢影响设备性能。

2.测试仪长时间不使用时，请关闭电源，避免设备空载运行。

3.定期检查测试仪的连接线和接口，确保连接牢固、无损坏。

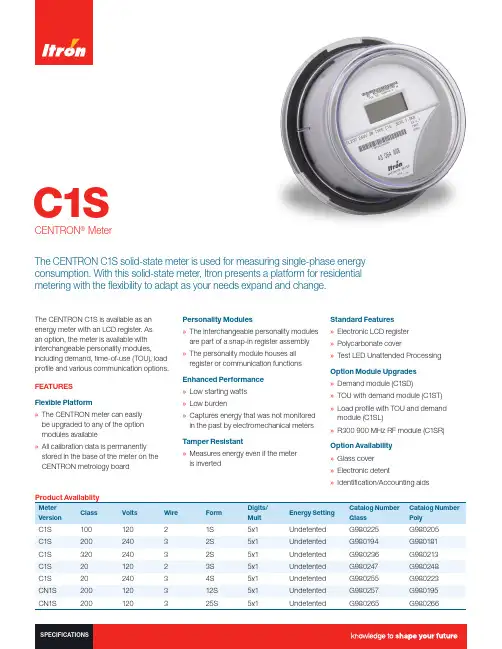

Itron CENTRON C1S 单相能耗计量器说明说明书

C1SCENTRON ® MeterThe CENTRON C1S solid-state meter is used for measuring single-phase energy consumption. With this solid-state meter, Itron presents a platform for residential metering with the flexibility to adapt as your needs expand and change.The CENTRON C1S is available as an energy meter with an LCD register. As an option, the meter is available with interchangeable personality modules,including demand, time-of-use (TOU), load profile and various communication options.FEATURES Flexible Platform»The CENTRON meter can easily be upgraded to any of the option modules available»All calibration data is permanently stored in the base of the meter on the CENTRON metrology boardPersonality Modules»The interchangeable personality modules are part of a snap-in register assembly »The personality module houses all register or communication functions Enhanced Performance »Low starting watts »Low burden»Captures energy that was not monitored in the past by electromechanical meters Tamper Resistant»Measures energy even if the meter is invertedStandard Features »Electronic LCD register »Polycarbonate cover»Test LED Unattended Processing Option Module Upgrades »Demand module (C1SD) »TOU with demand module (C1ST) »Load profile with TOU and demand module (C1SL)»R300 900 MHz RF module (C1SR)Option Availability »Glass cover »Electronic detent»Identification/Accounting aidsC1S 20024032S 5x1Undetented G980194G980181C1S 32024032S 5x1Undetented G980236G980213C1S 2012023S 5x1Undetented G980247G980248C1S 20240 34S 5x1 Undetented G980255 G980223CN1S 200120 3 12S 5x1 Undetented G980257 G980195CN1S200120325S5x1UndetentedG980265G980266SPECIFICATIONSPounds (approx)Kilograms4 Meter Cartons 8.9 4.04120 Meter Pallets 260-265117.936Specifications Power RequirementsVoltage Rating: 240 Frequency: 60Hz, 50hz Operating Voltage:Operating Range: ± 3 Hz± 20% (60 Hz); ±10% (50 Hz)Operating EnvironmentTemperature: -40° to +85°C Humidity: 0% to 95% non-condensing Transient / Surge Suppression ANSI C37.90.1-1989 IEC 61000-4-4ANSI C62.45-1992AccuracyANSI C12.20 0.5 accuracy class General LCD Display Five-digit liquid crystal display Data digit height: 0.4” Annunciator height: 0.088” Electronic load indicator Characteristic DataStarting watts: 5 wattsTemperature Rise Specifications Meets ANSI C12.1 section 4.7.2.9Burden Data*Voltage circuit: Voltage: 240Watts: 0.5 VA: 7.5Technical DataMeets applicable standards: »ANSI C12.1 - 1995 »ANSI C12.10 - 1997»ANSI C12.20 (Class 0.5) - 1998 »ANSI C37.90.1 - 1989 »ANSI C62.45 - 1992 »IEC 61000-4-4 »IEC 61000-4-2»FCC Part 15, Subclass C Reference Information»CENTRON Technical Reference Guide »CENTRON C1SR Specification Sheet »CENTRON C1SC Specification Sheet »Specification Sheet» »Resetter InstructionsPounds (approx)Kilograms4 Meter Cartons 13.96 6.35120 Meter Pallets335151.956SPECIFICATIONS Dimensions。

eload-u15

电池容量测试仪eLoad-U15说明书全数控。

恒流型电池放电仪。

可以实时显示电池电压，放电电流，时间，电池容量,功率，累计功率，内阻。

自动记忆上次放电设定到截止电压，放电电流。

背光可以软件控制开关。

还有恒流负载，内阻测试功能。

供电电压：5v micro usb供电电流：约70ma,关闭背光<1ma放电电流：0.1a-3 a,步进0.01a。

还受25W放电功率限制。

电池放电截止电压：0-15v， 1mv步进。

电池初始电压：0-15v精度：电压不超过10mv，电流不超过5ma。

电池内阻采用直流法,精度在20%左右。

电池截止电压参考设置选择种类适用电池标称电压终止电压值Ue镍镉氢 1.2-1.5V 1.0V磷酸锂 3.0-3.3V 2.5V锂池 3.6-3.8V 3.0V移动源 4.8-5.2V 4.0V铅酸电池 12-14v 10.5v接线方法Micro usb接供电电源，四线制接线：从电池正负极分别引出两根线。

从电池正极引出两根线，接A+ V+。

从电池负极引出两根线，接V- A-。

A+ A- 要用粗线，放电电流从这里经过。

V+ V- 可以用细线。

电路板的正反面都有标出。

2．两线制，在主控板上，把V- A-短接， V+ A+短接。

从电池座引出两根线（正负极），分别接A+ A-。

测量电池内阻请用四线制。

四线制和两线制看起来接法一样，考虑了导线电阻，就不一样了放电功率超过8W，需要家风扇散热。

使用方法：图1 ：主控板图1（主控板）中，表明了四个按键，风扇插座（5v接风扇正极），电池四线插座。

Micro usb母座接5v电源。

左上角的串口排针也可以接5v电源。

5v电源只需要接micro usb，串口插针中的一个。

图2 ：开机界面1.开机启动以后，进入图2 ：开机界面。

液晶第二行显示设定截止电压，放电电流，第1行显示电池电压电流。

第2行光标闪烁，表示可以按+-键调整。

按选择键可以移动光标。

设定好以后，按启动键进入放电模式。

电池测试仪操作指南说明书

电池测试仪操作指南说明书操作指南说明书一、简介电池测试仪是一种用于检测电池性能及运行状态的设备。

本操作指南旨在向用户提供详细的操作步骤和注意事项，以确保正确、安全地使用电池测试仪。

二、设备安装与连接1. 设备安装将电池测试仪放置在平稳的工作台面上，并确保其周围环境干燥、通风良好。

2. 电源连接将电池测试仪的电源线插入工作室电源插座，并保证电压稳定。

3. 电池连接将待测试的电池正确连接至电池测试仪上，确保正负极连接正确，防止短路等安全隐患。

三、操作流程1. 打开电池测试仪按下电源按钮，电池测试仪将进入启动模式，此时屏幕将显示相关指示信息。

2. 设置测试参数使用仪器面板上的按钮或旋钮，根据需要设置测试参数，如电流、电压、温度等。

根据具体要求，选择相应的测试模式。

3. 开始测试确保测试参数设置正确无误后，按下“开始测试”按钮。

电池测试仪将自动对电池进行测试，并显示测试过程中的相关数据。

4. 监控测试过程在测试过程中，及时观察屏幕上显示的测试数据，特别注意异常或不稳定的情况。

如发现异常，应及时停止测试并检查设备和电池状态。

5. 完成测试测试完成后，电池测试仪将显示测试结果。

根据测试结果，判断电池的性能及运行状态，并记录相关数据。

四、安全注意事项1. 在操作过程中，务必佩戴防护手套和护目镜，以防止意外伤害。

2. 严禁操作者擅自拆解设备或对设备进行未经授权的修理维护。

如发现设备故障或异常，应及时联系专业技术人员进行处理。

3. 在连接电池时，务必确认正负极连接正确。

错误的电池连接可能导致设备故障、电池短路甚至爆炸。

4. 使用设备时，避免操作者手部或金属物品接触电池测试仪的触点，以防止触电或短路。

5. 对于不同类型或规格的电池，确保选择正确的测试模式和参数，并按照设备说明书操作。

六、维护与保养1. 定期清洁定期清洁电池测试仪的外壳和触点，保持设备外表干净整洁。

2. 保持干燥避免电池测试仪受潮或长时间曝晒在阳光下，以免影响设备正常工作。

Extech BT100 电池容量测试仪用户手册说明书

User ManualBattery Capacity TesterModel BT100Additional User Manual Translations available at IntroductionThank you for selecting the Extech Model BT100. The Battery Tester is designed for measuring the internal resistance and output voltage of batteries including lead storage cells, nickel-cadmium batteries, lithium-ion batteries, and nickel-metal hydride batteries.This device is shipped fully tested and calibrated and, with proper use, will provide years of reliable service. Please visit the Extech Instruments website () to check for the latest version of this User Guide.Features∙Accurate results are achieved using a four-terminal measurement method that eliminates lead and contact resistance.∙1kHz test current with up to 10µΩ resistance resolution.∙Dual display simultaneously indicates the internal resistance and the battery voltage.∙Comparator function with storage of up to 99 sets of resistance and voltage data for battery deterioration characterization.∙Pin type and alligator type 4-terminal Kelvin leads for quick and accurate resistance measurements.∙Memory capacity to store up to 999 (manual datalogging) or 9600 (automatic datalogging) data points.∙Supplied RS232 PC port and Windows compatible software.SafetyInternational Safety SymbolsThis symbol, adjacent to another symbol or terminal, indicates the user must refer to themanual for further information.This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltagesmay be presentDouble insulationMeter Description1. Power button: Power ON/OFF2. R READ button:① Press R button to start manually loggingreadings.② Press R READ button again to stop logging.3. M MEMORY button:① Under the manual logging mode, the testerstores a single set of logged readings to thememory by pressingM MEMORY button.② Press and hold M MEMORY button for 2seconds to enter continuous (automatic) loggingmode. Press again to stop logging.4. V-RANGE button: Select the voltage range. (4V,40V)5. HOLD button:① Press HOLD to freeze or unfreeze the displayedreading.② Press and hold the HOLD button for 2 secondsthen release, to enter the interval time (samplerate) setting for continuous data logging. Set from1 to 255 seconds. Press Set button to save andexit.6. Ω- RANGE button: Select the resistance range. (40mΩ, 400mΩ, 4Ω, 40Ω)REL button:7.① Press to move the cursor to the right.② Press REL (Relative) to zero the reading.button: Press to increase the displayed value.8.SET button:9.①Press SET to switch the comparator mode on or off.② Press and hold the SET button for 2 seconds to enter the comparator-setting mode. Pressagain to store the setting in memory.10. button: Press to decrease the displayed value.11.① Press to move the cursor to the left.②12. RS-232 connector: PC interface connector.13. – Input jack: Black test lead plug connection.14. + Input jack: Red test lead plug connection.15. LCD display (LED test status indicators are located below the LCD display)16. AC adaptor inputDisplay Description1. Measured resistance reading (or High/Low resistance limit when setting up the comparator)2. Measured voltage reading (or High/Low voltage limit when setting up the comparator)3. The comparator set number (there are 99 sets total)4. The memory location for manually logged data.Symbols:mΩ: Milliohm (resistance)V: VoltageHOLD : Hold function (display freeze)Comparator function enabledLow-BatteryBeeper enabledDATA R : Manual datalogging enabledM : Continuous datalogging enabled (flashes each time data is stored)INTV: Interval time setting for the continuous datalogging function. (1 to 255 seconds) COMP.SET : Comparator settings modeHIGH: High limit setting (threshold) for the comparatorLOW: Low limit setting (threshold) for the comparatorLED Test Status IndicatorsPASS (green LED): Battery is good (within the tolerances of the comparator’s preset limits) WARNING (yellow LED): Battery is beginning to deteriorateFAIL (red LED): Battery has failedThe LED status indications listed above are active when the High/Low comparator limits for internal resistance and the comparator threshold value for voltage are properly configured.OperationPreparation and SafetyThe following safety information must be observed to ensure maximum personal safety during the operation of this tester.∙To avoid electric shock when replacing the batteries: Disconnect the test leads from the device under test before attempting to replace the batteries.∙Check the battery polarity carefully when inserting the batteries. Refer to the battery replacement section (under Maintenance) later in this User Guide.∙Be sure to dispose of used batteries properly.∙Do not attempt to measure DC voltage exceeding 50V.∙Do not attempt to measure AC voltages; this could result in personal injury or damage to the unit.∙To avoid personal injury and/or damage to the unit, do not attempt to measure the voltage of a generator. This will result in an AC voltage being applied tothe voltage generating output terminals.∙After measuring a high voltage battery, and before continuing to measure alow voltage battery, short the measurement leads by touching the lead tipstogether. This will discharge the DC-elimination capacitor (connected acrossthe leads); otherwise a dangerous condition can exist where an excessivevoltage may be applied to the low voltage battery.Test LeadsTwo sets of test leads are supplied with the meter. Both sets provide four (4) terminal Kelvin connections which eliminate lead resistance and probe contact resistance. The application will dictate whether the alligator type or the press-probe type should be used.Testing ProcedureConnect the red test lead to the “+” jack and the black test lead to the “-” jack.1. Press the Power button to switch the tester ON.2. Use the V-RANGE or Ω-RANGE buttons to select the desired Voltage or Resistance range.3. Perform a REL Zero adjustment (see next section) each time the range is changed.4. Connect the red test probe to the positive battery terminal, and the black test probe to thenegative battery terminal.5. Read the battery’s internal resistance and the DC voltage directly on the meter’s display.Note: When the measured DC voltage or battery internal resistance value is over range, “OL” is displayed. When the AC test current faults “- - - -” will be displayed.REL Adjust (ZERO)The REL function zeros the selected range. The reading displayed when the REL button is pressed will be taken as zero and will be used to ‘offset’ subsequent measurements.1. Short the four (4) probe tips of the red and black test leads as shown in the accompanyingdiagrams.2. Press the REL button and the display will show the ‘R’ icon and the resistance and voltagevalues will zero.3. Connect the test leads to the battery to be tested.4. The REL zero adjust must be performed each time the range of the meter is changed, the testleads are swapped, or after switching between resistance and voltage tests.Comparator (99 sets)The comparator function compares the measured values with preset High and Low limit values for internal resistance and threshold voltage level, and determines the range that the measurement should fall into. Then, according to the following conditions, switches ON the corresponding LED, and sounds an audible alert as shown in the table below for the WARNING and FAIL conditions. Comparator Settings1. Press and hold the SET button for 3 seconds then release, the display will showindicating the comparator mode is enabled. 2. Use the or button to change the comparator number from 01 up to 99. 3. Use the V-RANGE or Ω-RANGE buttons to set the desired voltage and resistance measurementrange. 4. Press once, the LOW icon and the left two digits of the low limit resistance will be flashing.(Use the & buttons to select the desired value.) 5. Press once, the right two digits of the low limit resistance will be flashing. (Use theand buttons to select the desired value.) 6. Press once, the HIGH icon and the left two digits of the high limit resistance will be flashing.(Use the and buttons to select the desired value.) 7. Press once, the right two digits of the high limit resistance will be flashing. (Usethe and buttons to select the desired value.) 8. Press once, the left two digits of the threshold voltage will be flashing. (Use theand buttons to select the desired value.)9. Press once, the right two digits of the threshold voltage will be flashing. (Use theand buttons to select the desired value.)10. Repeat step 2 to step 9 to set the next comparator number. 11. Press SET again to exit the comparator setting mode.Comparator Start / Stop Controls1. Press SET to activate the comparator function, the COMP indication will appear on the display. The comparator will operate once measurements are taken.2. Use the and buttons to select the desired comparator number. The selected comparator number remains in memory even when the power is switched off. alert.4. Press SET again to switch off the comparator function.DataloggingManual Data Logging (999 sets)1. Log readings one at a time to the internal memory by pressing the MEMORY button.“DATA M NO XXX” will appear on the LCD for one second to indicate the memory location.2. Press READ button to review logged readings. The display will show “DATA R NO XXX”.3. Use the and buttons to scroll the logged readings.4. Press READ again to discontinue viewing the logged readings.Continuous Data Logging1. Press HOLD for 2 seconds, then release, and the display will show the INTV icon.2. Use the or button to select the desired interval time (datalogging sample rate) from 1second to 255 seconds.3. Press SET to save and exit the interval time setting mode.4. Press and hold MEMORY for 2 seconds to enter the continuous (automatic) logging mode, thedisplay will show the icon.5. The will flash each time a reading is stored.6. Press MEMORY again to exit the continuous datalogging mode.7. Data stored using the continuous datalogging mode cannot be read directly on the tester’sdisplay, it must be downloaded to a PC using the supplied software.Clearing the Datalogger MemoryWhen the internal memory is full, the Full icon will appear on the display and datalogging will stop.1. Press to switch OFF the tester.2. Press and hold the MEMORY button, and while continuing to hold the MEMORY button, pressthe button. The display will show the CLr icon and all datalogged readings will be cleared from memory.SpecificationsResistance measurement method Four (4) terminal Kelvin connectionsA/D conversion Dual slopeDisplays Dual LCD for measurements and programming iconsThree (3) test status LEDsDatalogger Sampling rate 1 to 255 seconds (interval time between logged readings) Open-circuit terminal voltage 3.5Vpp maxMeasurement frequency 1KHz ± 10%Input over range “OL” displayLow battery indication displayTest current fault detect “- - - -” displayAuto power off After approximately 30 minutesZero (Relative) function Circuit offset voltage is displayed as 0VHold function Display freezesAudible Alarm function Audible alert for Warning and Failure conditions (can be setON or OFF)Comparator settings Resistance High/Low limits and Voltage threshold point Number of comparator configurations 99 setsComparator output Test status LEDs for Pass (green), Warning (yellow), and Fail(red) results (audible tone for Warning and Fail conditions)Manual Datalogging memory 999 sets can be stored in meter’s internal memory Continuous (automatic) Datalogging 9600 sets can be stored in meter’s internal memory Operating conditions 0° to 40°C (32 to 104°F)80%RH (non-condensing)Storage conditions -10° to 50°C (14 to 122°F)80%RH (non-condensing)Power source Six (6) ‘AA’ 1.5V batteries; Optional 9V AC adaptor Maximum power consumption 1.0VAMaximum continuous operation 7 hours approx.Altitude 2000m max.Dimensions 250 x 100 x 45mm (9.8 x 3.9 x 1.7”)Weight 500g (1.1 lbs.) approx. (including batteries)Accessories Test Leads and batteriesOptional equipment AC adaptor (9V output)Electrical SpecificationsTo ensure accuracy the ambient temperature should be 23°C ± 5° with a humidity of 80% RH (maximum) non-condensing. In addition, perform a Zero adjustment after each range change.Resistance measurements Temperature coefficient: (±0.1% rdg ± 0.5digits)/°C Measurement frequency: 1KHz ± 10% Measurement burden voltage: 1.5mVACRange Resolution Measurement current Accuracy40m Ω 10µΩ 37.5mA approx.±(1% reading ± 10digits)400m Ω 100µΩ 3.75mA approx.4Ω 1m Ω 375µA approx. 40Ω 10m Ω 37.5µA approx.Voltage MeasurementsTemperature coefficient: (±0.1%rdg ±0.5digits)/ °CRange Resolution Accuracy4V 1mV±(0.1% reading ± 6digits)40V 10mVMaximum Input Voltage: 50VDC maximum No AC voltage input permittedMaximum voltage allowed between input terminals and ground: 60VDC/ACMaintenanceCleaning1. Repair or service not covered in this User Guide should be performed by qualified personnel only.2. Periodically wipe the case with a dry cloth; do not use abrasives or solvents.Battery Check & ReplacementThe symbol will be displayed when the batteries need replacement.1. Disconnect the test leads from the meter and from devices under test2. Switch OFF the power to the tester3. Open the battery compartment cover with a screw driver4. Replace the batteries observing polarity5. Replace and secure the battery coverBattery Safety Reminders∙Please dispose of batteries responsibly; observe local, state, and federal regulations with regard to battery disposal at all times.∙Never dispose of batteries in a fire. Batteries may explode or leak.∙Never mix battery types. Always install new batteries of the same type.As consumers, users are legally required to take used batteries to appropriate collectionsites, the retail store where the batteries were purchased, or wherever batteries are sold.not dispose of this instrument in household waste. The user is obligated to take end‐of‐lifedevices to a designated collection point for the disposal of electrical and electronic equipmentPC SoftwareOverviewThe supplied software combines data acquisition and datalogger functionality.Refer to the Software Help document that comes with the software on how to operate the software.Copyright © 2013‐2016 FLIR Systems, Inc.All rights reserved including the right of reproduction in whole or in part in any formBT100-en-GB_V4.0 11/1611。

移动电源.锂电池容量检测仪的使用方法

移动电源，锂电池容量检测仪由于本电池容量检测仪是通过一次标准的摸拟放电来实现的（电池容量的十分之一放电电流放电十小时），检测时间较长（标准十小时），通行做法。

那种通过测试电池内阻得出容量的快速检测仪只适用于同一厂家同一型号全新电池容量的分捡，很难得出准确数值。

电流的单位：1安培=1000毫安容量的单位：1安时=1000毫安时检测仪电流显示单位为安培，容量显示单位为安时1 .放电电流选择：0.1A-2A 步进值：0.01A; 可显示所测容量0.01AH-99.99AH2.可用于测量1AH-20AH3.6V锂电池或容量99.99AH (目前市场上最大的也就30AH) 内的5V移动电源。

3.由于目前移动电源标示的容量均为内部电池容量，而检测仪测试的容量是经过电路板升压后的容量，这中间有个效率问题。

移动电源内部电池容量=检测仪测试的容量X 输出电压5V除以锂电池电压3.7V再除以升压电路效率0.85=测试的容量乘以1.59例如：测试移动电源时显示6.00表示6AH,则移动电源内部电池容量为6X1.59=9.54AH（即9540maH）18650锂电池充放电盒使用方法：充电：1.将电池装入，切勿装反（弹簧位是负级）。

装反必烧！2.接好5V电源适配器，红色指示灯亮表示正在充电，蓝色指示灯亮表示充电结束。

电池必须在断电的状态下装入，否则可能造成无法正常充电。

放电：3.将5V电源适配器移除，插入USB连接线。

使用充放电盒测试锂电时，显示的容量即为电池实际容量。

移动电源，锂电池容量检测仪使用方法：1.按照板上标示连接好12V电源适配器，锂电池或移动电源。

（必须先充足电）2.选择放电电流:同一个电池，不同的放电电流所能放出的电容量不同，放电电流越大所能放出的电容量越小，这是电池特性所至，与检测仪准确度无关，请规范选择。

锂电池按容量十分之一选择，例如18650规格容量为2200maH( 2.2AH )锂电池选择放电电流为220ma( 0.22A )。

电池测试仪使用说明书

电池测试仪使用说明书使用说明书一、产品概述电池测试仪是一款用于测试电池性能的设备。

它通过测量电池的电压、电流、内阻等参数，帮助用户评估电池的性能并判断其是否需要更换。

本说明书将为用户提供详细的操作指导和使用注意事项，以确保电池测试仪的正确使用。

二、产品外观及功能介绍1. 外观电池测试仪外观小巧轻便，便于携带。

正面配有液晶显示屏，提供测试结果的直观展示。

底部设有测试插槽，用户可以将待测电池插入其中进行测试。

2. 功能电池测试仪具备以下主要功能：- 电压测试：测量电池的电压值，显示在液晶屏上，以判断电池的电量情况。

- 电流测试：测试电池的放电电流，用于评估电池性能和续航能力。

- 内阻测试：通过内部电路测量电池的内阻，以判断电池的损耗程度。

三、操作指南1. 准备工作在进行测试之前，请确保电池测试仪已经充满电，并将待测电池放置在室温下自然放电一段时间，使其电压稳定。

2. 测试步骤（1）将电池插入测试插槽：将待测电池的正负极分别插入测试插槽的正负极槽口中，确保接触良好。

（2）打开电源：按下电源按钮，开启电池测试仪。

此时，液晶显示屏将上电并显示电池的相关参数。

（3）选择测试模式：根据需要选择电压、电流或内阻测试模式，通过菜单界面进行操作。

（4）开始测试：按下开始测试按钮，电池测试仪将开始测试，并在液晶屏上实时显示测试结果。

（5）测试完成：测试结果将显示在液晶屏上，用户可据此判断电池的性能状况。

四、使用注意事项1. 仅供专业人士使用：本产品适用于电池维修与评估领域，使用前请确保具备相关电池测试知识。

2. 安全操作：使用过程中，请勿触摸电池测试仪的接触部件，以免触电或引起其他安全事故。

3. 防止高温：避免将电池测试仪暴露在高温环境下，以免影响其正常工作。

4. 正确存放：在长时间不使用电池测试仪时，请将其存放在阴凉、干燥的地方，避免湿气和灰尘对其造成损害。

5. 保养维护：定期清洁电池测试仪的外壳，并注意避免水或其他液体进入设备内部。

CTEK 专业电池测试仪用户手册说明书

FÉLICITATIONSPour l'achat de votre nouvel analyseur de batteries professionnel CTEK. L'analyseur de bat-teries représente la toute dernière technologie de test des batteries, il vous fournira rapide-ment et sans risque des résultats précis et faciles à comprendre.1. B faites.2. A3. A 6. S BRANCHEMENT DE L'ANALYSEUR À LA BATTERIERemarque : Les tests ne doivent être effectués qu'avec le moteur du véhicule et toutes les charges électriques arrêtés.IDENTIFICATION DE LA CAPACITÉ DE VOTRE BATTERIEVotre batterie doit porter une étiquette indiquant ses performances. Utilisez ces informations pour régler l'analyseur de batteries. Si elle est absente, demandez assistance au fournisseur de votre batterie.RÉSULTATS DU TEST DE BATTERIE BATTERIE BONNERemettez la batterie en service. Aucune action requise.BONNE / RECHARGERRechargez complètement la batterie et remettez-la en service.CHARGE & RETESTChargez complètement la batterie puis refaites le test.(Chargez complètement la batterie avant un nouveau test pour des résultats précis.)REMPLACER BATTERIELes résultats des tests indiquent que la batterie est défaillante et doit être remplacée.SPÉCIFICATIONSMESURES DE TENSION DE BATTERIE(Plage de tension de fonctionnement : 8,0 V à 15,0 V)Minimum (V)Maximum (V)Résolution (V)Précision (V) 8150.1±0.1 MESURESModèle Plage Résolution PrécisionEN200–1200 EN25±25USA200–1200 CCA25±25SAE/CCA EN EN2CEI DIN 200180175130110250230220160140300280265195170350330*********400360350260225450420400290255500480*********550520485355310600540530390335650600*********700640615450395750680660485420800760705515450850790750550480900860790580505950900835615535 1000940880645560 10501000925680590 11001040970710620 115010801010745645 120011501055775675 TABLEAU DE COMPARAISON DES CAPACITÉS DES BATTERIES Utilisez ce tableau pour comparer votre valeur avec d'autres standards de batteries courants. Reportez-vous à l'étiquette de la batterie ou demandez assistance au fournisseur de votre batterie.20018478CGARANTIE LIMITÉECTEK SWEDEN AB délivre cette garantie limitée à l’acheteur original de ce produit. Cette garantie limitée n’est pas transmissible. La garantie s’applique aux défauts de fabrication et de matériaux pendant 2 ans après la date d’achat. Le client doit rapporter le produit avec le reçu de l’achat au point d’achat. Cette garantie est nulle si l'analyseur de batteries a été ouvert, manipulé avec négligence ou réparé par un intervenant autre que CTEK Sweden AB ou ses représentants agréés. CTEK Sweden AB n’apporte aucune garantie autre que cette garantie limitée et n’est responsable d’aucun autre coût que ceux mentionnés ci-dessus, c’est-à-dire aucun dommage consécutif. En outre, CTEK Sweden AB n’est obligé par aucune autre garantie que celle-ci.SUPPORTCTEK offre un support clientèle professionnel : . La dernière édition du mode d'emploi se trouve sur .SÉCURITÉRecherchez des signes de détérioration de la batterie. Si la batterie n'est pas sans entretien, et si le niveau d'électrolyte est bas, complétez et chargez complètement la batterie. Prenez toujours les précautions de sécurité appropriées pour travailler sur des batteries aﬁn d'éviter des blessures graves ou la mort.INSTRUCTIONS D'ENTRETIENL'a na lyseur de ba tteries CTEK est sa ns entretien. L'a ppa reil ne doit pa s être ouvert, ceci annulerait la garantie. Le boîtier peut être nettoyé avec un chiffon humide et un produit nettoyant doux.。

锂电池极片厚度测量仪试验方法测量仪操作规程

锂电池极片厚度测量仪试验方法测量仪操作规程1、设置好塑料薄膜厚度检测仪试验名称、试验次数等参数信息，点击试验选项，开始试验。

2、依照设备的提示，不在测量头与砧板间放置任何物体，点击确定，测量头自1、设置好塑料薄膜厚度检测仪试验名称、试验次数等参数信息，点击试验选项，开始试验。

2、依照设备的提示，不在测量头与砧板间放置任何物体，点击确定，测量头自动落下后可与砧板直接接触，设备显示测试值，当测量头再次抬起时，依照设备提示，将试样放置在测量头与砧板之间，点击确定，3、塑料薄膜厚度检测仪测量头自动落到试样表面进行测试，并显示测试结果，此后，可手动或由设备移动试样，完成剩余测试。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

仪器的存放1.存放仪器的房间,应清洁、干燥。

光亮且通风良好，室内温度不宜猛烈的变化，适合的温度是10—16℃左右。

在冬季，仪器不能存放在暖气设备相近。

室内应有消防设备，但不能用一般的酸碱式灭火器，宜用液体二氧化碳及四氯化碳及新的安全消防器。

室内不要存放具有酸、碱类气味的物品，以防止腐蚀仪器。

2.存放仪器的库房，要实行严格的防潮措施。

库房相对湿度要求在60%以下，特别是到雷雨季节，更应注意仪器的防潮措施。

一般可以用氯化钙或者石灰吸潮。

3.仪器应放在木柜内或者柜架上，不要长时间的放在地上。

三脚架应平放或者竖直放置，不应随便斜靠，以防止扰曲变形。

存放三脚架时，应先把活动腿缩回并将腿收拢。

l测量仪器的检查1.三脚架：检查三脚架各零件之间是否连接稳固，以防止使用中意外损坏。

2.反光镜：检查棱镜头是否有污垢，砧板是否安装正确。

锂电容量测试仪eload-1c说明书

电池容量测试仪eLoad-1c说明书全数控恒流型电池放电仪特点：可以实时显示电池电压，放电电流，时间，电池容量,功率，累计功率，内阻；自动记忆上次放电设定到截止电压，放电电流。

供电电压：5v micro usb供电电流：约70ma,拔掉背光跳线<1ma放电电流：0.1a-3.5a,步进0.1a。

电池放电截止电压：0-12v， 1mv步进。

电池初始电压：0-15v精度：10v以内不超过10mv，2a以内不超过5ma。

超过2a温飘有影响，电流误差不超过1%。

加风扇可以降低温度影响。

电池内阻采用直流法，精度不高，测量同类型电池，具有区分电池好坏的参考意义。

电池截止电压参考设置选择种类适用电池标称电压终止电压值Ue镍镉氢 1.2-1.5V 1.0V磷酸锂 3.0-3.3V 2.5V锂池 3.6-3.8V 3.0V移动源 4.8-5.2V 4.0V铅酸电池 12-14v 10.5v接线方法1.四线制接线：从电池正负极分别引出两根线。

从电池正极引出两根线，接A+ V+。

从电池负极引出两根线，接V- A-。

A+ A- 要用粗线，放电电流从这里经过。

V+ V- 可以用细线。

请参看图2 （主控板背面），从左到右A+ A- V- V+。

2．两线制，在主控板上，把V- A-短接， V+ A+短接。

从电池座引出两根线（正负极），分别接A+ A-。

测量电池内阻请用四线制。

四线制和两线制看起来接法一样，考虑了导线电阻，就不一样了使用方法：图1 ：主控板图2 ：主控板背面图1（主控板）中，上面数第一个为启动键，2,3为+-键，最下面为选择键。

第2张背面图片标示了背光跳线，拔掉可以关闭背光。

图3 ：开机界面1.开机启动以后，进入图3 ：开机界面。

液晶第二行显示设定截止电压，放电电流，第1行显示电池电压电流。

第2行光标闪烁，表示可以按+-键调整。

按选择键可以移动光标。

设定好以后，按启动键进入放电模式。

图4 放电主界面2.进入放电模式以后，参看图4 ：放电界面。
