实验一 一阶电路的瞬态响应一 实验目的1 观察RC 电路的阶跃响应并测量其时间常数τ。

2 了解时间常数对响应波形的影响及积分、微分电路的特点。

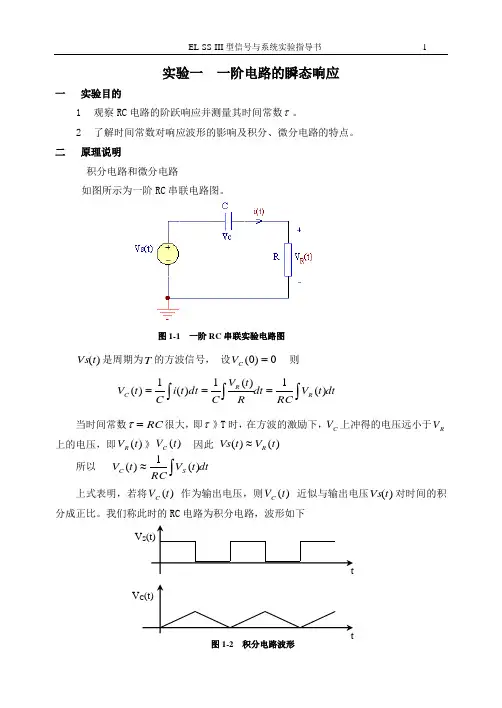

二 原理说明积分电路和微分电路如图所示为一阶RC 串联电路图。

)(t Vs 是周期为T 的方波信号, 设0)0(=C V 则dt t V RCdt R t V C dt t i C t V R R C ⎰⎰⎰===)(1)(1)(1)( 当时间常数RC =τ很大,即τ》T 时,在方波的激励下,C V 上冲得的电压远小于R V 上的电压,即)(t V R 》)(t V C 因此 )()(t V t Vs R ≈所以 dt t V RC t V S C ⎰≈)(1)( 上式表明,若将)(t V C 作为输出电压,则)(t V C 近似与输出电压)(t Vs 对时间的积分成正比。

我们称此时的RC 电路为积分电路,波形如下V SV 图1-1 一阶RC 串联实验电路图图1-2 积分电路波形如果输出电压是电阻R 上的电压V R (t )则有dtt dV RC t i R t V C R )()()(⋅=⋅= 当时间常数RC =τ很小 ,即τ《T 时,)(t V C 》)(t V R ,因此)()(t V t V C S ≈ 所以 dtt dV RC t V S R )()(≈ 上式表明,输出电压V R (t )近似与输出电压VS (t )对时间的微分成正比。

我们称此时的RC在实验中,我们可以选择不同的时间常数满足上述条件,以实现积分电路和微分电路。

三 预习练习1 复习有关瞬态分析的理论,瞬态响应的测量,弄清一阶电路的瞬态响应及其观察方法。

2 定性画出本实验中不同时间常数的瞬态响应的波形,并从物理概念上加以说明。

四 实验内容和步骤用观察并测量一阶电路的瞬态响应。

1. 启动计算机,在双击桌面“信号与系统”快捷方式, 运行软件。

2. 测试计算机与实验箱的通信是否正常,通信正常继续。

信号与系统实验指导书

信号与系统实验指导书

信号与系统跃信号发生器主要为本实验箱提供单 位阶跃信号而设计的。当钮子开关打到正输 出时,调节电位器RP1,“A”点输出为0~5V 连续可调的直流电压,按下白色的复位按钮, 则“B”点输出为相应的0~5V连续可调阶跃 信号。钮子开关打到负输出时,调节电位器 RP2,“A” 点输出为0~-5V连续可调的直 流电压,按下白色的复位按钮,则“B”点输 出为相应的0~-5V的连续可调阶跃信号。
6. 实 验 完 毕 , 应 及 时 关 闭 各 电 源 开 关 ( 置 关 端),并及时清理实验板面,整理好连接导 线并放置规定的位置。
