《光纤传感器》PPT课件
不同的。
光纤传输的光波,可以分解为沿纵轴向传播和沿横切向 传播的两种平面波成分。后者在纤芯和包层的界面上会 产生全反射。当它在横向往返一次的相位变化为2π的整 数倍时,将形成驻波。形成驻波的光线组称为模。
在光导纤维中传播模式很多对信息的传输是不利的,导 致合成信号的畸变,因此我们希望模式数量较少为好。
返回
上一页
第十八页,共3下3页一。 页
3. 光强度的外调制
发送光纤
光纤
反射型 探头
接收光纤
遮断型
发送光纤
接收光纤
第十九页,共33页。
二、 偏振调制与解调
利用光的偏振态的变化来传递被测对象信息
电流、磁场传感器:法拉第效应;
电场、电压传感器:泡尔效应;
压力、振动或声传感器:光弹效应;
温度、压力、振动传感器:双折射性
管或激光二极管。
第二十六页,共33页。
激光二极管的外形
激光二极管芯片
第二十七页,共33页。
专用的光纤连接头及光纤插座
光纤与电光转换元件耦合时,两者的轴 心必须严格对准并固定,可使用专用的连接 头及光纤插座来完成。
第二十八页,共33页。
光纤液位传感器
第二十九页,共33页。
光纤式光电开关应用
光纤 耦合器
返回
上一页
第十一页,共3下3页一。 页
光纤内光传播的模式数量用归一化频率ν表示为
光纤传输的光波,可以分解为沿纵轴向传播和沿横切向 传播的两种平面波成分。后者在纤芯和包层的界面上会 产生全反射。当它在横向往返一次的相位变化为2π的整 数倍时,将形成驻波。形成驻波的光线组称为模。
在光导纤维中传播模式很多对信息的传输是不利的,导 致合成信号的畸变,因此我们希望模式数量较少为好。
返回
上一页
第十八页,共3下3页一。 页
3. 光强度的外调制
发送光纤
光纤
反射型 探头
接收光纤
遮断型
发送光纤
接收光纤
第十九页,共33页。
二、 偏振调制与解调
利用光的偏振态的变化来传递被测对象信息
电流、磁场传感器:法拉第效应;
电场、电压传感器:泡尔效应;
压力、振动或声传感器:光弹效应;
温度、压力、振动传感器:双折射性
管或激光二极管。
第二十六页,共33页。
激光二极管的外形
激光二极管芯片
第二十七页,共33页。
专用的光纤连接头及光纤插座
光纤与电光转换元件耦合时,两者的轴 心必须严格对准并固定,可使用专用的连接 头及光纤插座来完成。
第二十八页,共33页。
光纤液位传感器
第二十九页,共33页。
光纤式光电开关应用
光纤 耦合器
返回
上一页
第十一页,共3下3页一。 页
光纤内光传播的模式数量用归一化频率ν表示为
光纤传感器 ppt
在实际系统中,用光纤输出端面作为R面。
信号光束只受到垂直振动分量U⊥cosωt的调制。 由于振动体使反射点靠近或远离光纤,从而改 变了信号光束的光路长度,相应改变了信号光 与参考光的相对相位,产生了相位调制。信号 光与参考光之间的相位差为:
4
U cost
式中,λ为激光波长,ω为光波圆频率。
光纤仅起传输光波的作用,必须在光纤中间或端面加装其他 敏感元件才能构成传感器,称为传光型传感器。
例:将敏感元件置于入射与接收光纤中间,在被
测对象的作用下,或使敏感元件遮断光路,或使 敏感元件的光透射率发生变化,这样,光探测器 通光量便成为被测对象调制后的信号;
举例: (1) 投币机;计数装置
二、光导纤维以及光在其中的传播
光纤传感器
目 录
一、概论 二、光导纤维以及光在其中的传播 三、光纤传感器的光源 四、光纤传感器应用范例
一、概 论
1、光纤传感器技术的形成 2、光纤传感器技术的特点
3、光纤传感器的组成与分类
1、光纤传感器技术的形成
光纤传感器技术是上世纪70年代末发展起来的一门崭新的技 术,是传感器技术的新成就。 光纤传感器是随着光导纤维实用化与光通信技术的发展而形 成的。光纤作为远距离传输光波信号的媒质,最早用于光通 信技术中。 在实际光通信过程中发现,光纤受到外界环境因素的影响。 当压力、温度、电场、磁场等环境条件变化时,将引起光纤 传输的光波量如光强、相位、频率、偏振态等变化。因此, 科技人员推测,如果能测量出光波量变化的大小,就可以知 道导致这些光波量变化的压力、温度、电场、磁场等物理量 的大小,于是就出现了光纤传感器技术。
信号光束只受到垂直振动分量U⊥cosωt的调制。 由于振动体使反射点靠近或远离光纤,从而改 变了信号光束的光路长度,相应改变了信号光 与参考光的相对相位,产生了相位调制。信号 光与参考光之间的相位差为:
4
U cost
式中,λ为激光波长,ω为光波圆频率。
光纤仅起传输光波的作用,必须在光纤中间或端面加装其他 敏感元件才能构成传感器,称为传光型传感器。
例:将敏感元件置于入射与接收光纤中间,在被
测对象的作用下,或使敏感元件遮断光路,或使 敏感元件的光透射率发生变化,这样,光探测器 通光量便成为被测对象调制后的信号;
举例: (1) 投币机;计数装置
二、光导纤维以及光在其中的传播
光纤传感器
目 录
一、概论 二、光导纤维以及光在其中的传播 三、光纤传感器的光源 四、光纤传感器应用范例
一、概 论
1、光纤传感器技术的形成 2、光纤传感器技术的特点
3、光纤传感器的组成与分类
1、光纤传感器技术的形成
光纤传感器技术是上世纪70年代末发展起来的一门崭新的技 术,是传感器技术的新成就。 光纤传感器是随着光导纤维实用化与光通信技术的发展而形 成的。光纤作为远距离传输光波信号的媒质,最早用于光通 信技术中。 在实际光通信过程中发现,光纤受到外界环境因素的影响。 当压力、温度、电场、磁场等环境条件变化时,将引起光纤 传输的光波量如光强、相位、频率、偏振态等变化。因此, 科技人员推测,如果能测量出光波量变化的大小,就可以知 道导致这些光波量变化的压力、温度、电场、磁场等物理量 的大小,于是就出现了光纤传感器技术。
光纤传感检测技术
05
光纤传感检测技术的挑战与展 望
技术挑战
灵敏度和稳定性
交叉敏感问题
提高光纤传感器的灵敏度和稳定性是当前 面临的重要挑战,以满足更精确和可靠的 应用需求。
源自文库
在多参数同时测量的应用场景中,光纤传 感器可能面临交叉敏感问题,即传感器对 不同参数的响应相互干扰。
温度和压力交叉敏感问题
光纤易损和易断
在某些应用中,光纤传感器可能同时受到 温度和压力的影响,如何消除或减小这种 交叉敏感是一个技术挑战。
敏感元件,将外界物理量转换 为光信号的变化。
数据处理系统
对电信号进行处理和分析,得 到测量结果。
03
光纤传感器的分类与特性
光纤温度传感器
总结词
高精度、快速响应、稳定性好
详细描述
光纤温度传感器利用光纤中的光干涉效应或喇曼散射效应感知温度变化,具有 高精度、快速响应和稳定性好的特点,广泛应用于工业、医疗和科研领域。
光纤传感检测技术的应用领域
能源领域
用于石油、天然气等能源的开 采、运输和存储过程中的压力
、温度等参数的监测。
交通领域
用于高速公路、铁路、桥梁等 基础设施的形变、振动、位移 等参数的监测。
环境监测领域
用于气象、水文、环保等领域 的温度、湿度、压力、风速、 风向等参数的监测。
工业自动化领域
用于生产过程中的温度、压力 、流量等参数的监测,以及机 器设备的振动和位移等参数的
《分布式光纤传感器》课件
开发新型分布式光纤传感器技术
新材料
探索新型的光纤材料和光学器件,以 提高分布式光纤传感器的性能和功能 。
新原理
研究新的分布式光纤传感原理和技术 ,以拓展其应用领域和解决现有技术 的局限性。
05
结论
Chapter
分布式光纤传感器的重要性和应用前景
分布式光纤传感器在长距离、大范围监测中具 有明显优势,可广泛应用于石油、天然气、电 力等行业的安全监测和预警系统。
测量范围
扩展分布式光纤传感器的测量范围, 使其能够覆盖更长的距离和更广泛的 应用场景,例如长距离管道监测和大 型结构健康监测。
降低成本和提高可靠性
降低成本
通过优化制造工艺和降低材料成本,降低分布式光纤传感器 的制造成本,使其更具市场竞争力。
提高可靠性
加强分布式光纤传感器的稳定性和耐久性,提高其长期使用 的可靠性和寿命,减少维护和更换成本。
随着技术的不断进步和应用需求的增加,分布 式光纤传感器的性能和可靠性将得到进一步提 升,应用领域也将不断拓展。
分布式光纤传感器在物联网、智慧城市等领域 具有广阔的应用前景,将为城市管理和公共安 全提供有力支持。
需要进一步研究和解决的问题
分布式光纤传感器的信号处理和数据解析技术需要进一步研究和改进,以提高监测 精度和可靠性。
利用算法对解调后的信号进行进 一步处理,提取出待测物理量的 相关信息,如温度、压力、振动 等。
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
4、波长调制型光纤传感器技术
4.2 光纤黑体辐射探测技术-黑体辐射式光纤温度计
黑体是指能完全吸收入射辐射,并具有最大发射率的物体。绝对黑体是不存 在的,所有的物质受热时均发出一定量的热辐射,这种热辐射的量取决于该物质 的温度及其材料的辐射系数。对于理想黑体,辐射源发射的光谱能量可用普朗克 (Planck)公式表述如下:
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
2.2 四种常见的光纤干涉仪
(2)马赫曾德(MachZehnder)光纤干涉仪
固定 反射镜
LD
分光镜2
光探测器
可移动 反射镜
LD
S(t)
PD1
DC1
DC2
信号处理
分光镜1
PD2
图420马赫—曾德干涉仪原理图
光纤干涉仪与普通的光学干涉仪相比,优点在于: (1)容易准直; (2)可以通过增加光纤长度来增加光程,以提高干涉仪的灵敏度; (3)封闭式的光路,不受外界干扰; (4)测量的动态范围大。
这种传感原理可以用于纳米级别的位 移测量和光谱分析,以及高灵敏度的水声
或液位传感器等。
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
1、强度调制型光纤传感器技术 1.5 光吸收强度调制
Porcelain bushing

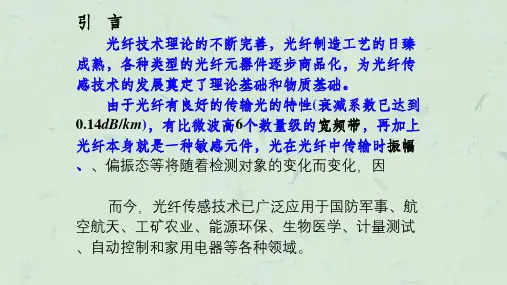

光纤传感技术课件:偏振态调制型光纤传感器
偏振态调制型光纤传感器
偏振态调制型光纤传感器
6.1 偏振态调制型传感原理 6.2 偏振态调制光纤传感器应用实例
1
偏振态调制型光纤传感器
6.1
偏振态调制型光纤传感器是有较高灵敏度的检测装置。 它比高灵敏度的相位调制光纤传感器的结构简单且调整方便。 偏振态调制型光纤传感器通常基于电光、 磁光和弹光效应, 通过敏感外界电磁场对光纤中传输的光波的偏振态的调制来检 测被测电磁场参量。 最为典型的偏振态调制效应有Pockels效 应、 Kerr效应、 Faraday效应, 以及弹光效应(原理介绍详见 第一章1.3.4节)。
13
偏振态调制型光纤传感器
当电极上加外电场时, 有光通过检偏镜, 克尔盒呈开 启状态。 若在两极上加电压U, 则由感应双折射引起的两 偏振光波的光程差为
(6.1-9)
14
偏振态调制型光纤传感器
图6-1 克尔调制器装置图
15
两光波间的相位差则为
偏振态调制型光纤传感器
(6.1-10)
式中: U是外加电压, l 是光在克尔组件中的光程长度, d 是两极间距离, k是克尔常数。
Pockels效应使晶体的双折射性质发生改变, 这种变化理 论上可由描述晶体双折射性质的折射率椭球(或光率球体)的变 化来表示, 以主折射率表示的折射率椭球方程为
8
偏振态调制型光纤传感器
偏振态调制型光纤传感器
6.1 偏振态调制型传感原理 6.2 偏振态调制光纤传感器应用实例
1
偏振态调制型光纤传感器
6.1
偏振态调制型光纤传感器是有较高灵敏度的检测装置。 它比高灵敏度的相位调制光纤传感器的结构简单且调整方便。 偏振态调制型光纤传感器通常基于电光、 磁光和弹光效应, 通过敏感外界电磁场对光纤中传输的光波的偏振态的调制来检 测被测电磁场参量。 最为典型的偏振态调制效应有Pockels效 应、 Kerr效应、 Faraday效应, 以及弹光效应(原理介绍详见 第一章1.3.4节)。
13
偏振态调制型光纤传感器
当电极上加外电场时, 有光通过检偏镜, 克尔盒呈开 启状态。 若在两极上加电压U, 则由感应双折射引起的两 偏振光波的光程差为
(6.1-9)
14
偏振态调制型光纤传感器
图6-1 克尔调制器装置图
15
两光波间的相位差则为
偏振态调制型光纤传感器
(6.1-10)
式中: U是外加电压, l 是光在克尔组件中的光程长度, d 是两极间距离, k是克尔常数。
Pockels效应使晶体的双折射性质发生改变, 这种变化理 论上可由描述晶体双折射性质的折射率椭球(或光率球体)的变 化来表示, 以主折射率表示的折射率椭球方程为
8
偏振态调制型光纤传感器
光纤传感技术课件:强度调制型光纤传感器
2
强度调制型光纤传感器
图3-1 强度调制型光纤传感原理图
3
强度调制型光纤传感器
一般情况下, 强度调制型光纤传感器的价格要比干涉类 型光纤传感器少一个数量级; 在各种调制方式中, 强度调制 型光纤传感器约占其中的30%。 强度调制型光纤传感器也是 最早进入实用化和商品化的光纤传感器。
强度调制型光纤传感器具有结构简单、 容易实现, 成本 低等优点; 同时又存在测量精度较低、 受光源强度波动和连 接器损耗变化等影响较大的缺点。
27
强度调制型光纤传感器
3.2.2
双光路法是传统的强度调制型光学测量技术中行之有效的 抗扰动方法。 初期, 人们简单地将双光路法直接引入强度调 制型光纤传感器中。 双光路法补偿技术原理图如图3-7所示。 这种方法有一定补偿效果, 简单可行, 但由于它没有解决传 输光纤中扰动这一关键问题, 因此, 对传输光纤的环境要求 很严, 实际应用存在一定的局限性。 而且, 由于两个光电接 收器件的漂移影响不能克服, 因此精度较低。 目前, 该方法 在国内部分强度调制型光纤传感器中仍被采用, 例如用于微 位移测量的光纤传感器。
28
强度调制型光纤传感器
图3-7 双光路法补偿技术原理图
29
强度调制型光纤传感器
3.2.3 双波长法(双频法)
Homio Inaba和W.B.Spillmafn等人对双波长法进行了深入 的研究。 他们首先将这种方法用于大气中有害气体的检测。 双波长法(双频法)补偿技术原理图如图3-8所示, 采用宽频光 源(或直接采用两个不同频率的光源), 经过传感器后, 由于 不同频率具有不同的特性, 因此可以在输出端将两种波长的 光进行分离处理, 从而达到补偿的目的。 该方法目前多用于 吸收式强度调制型光纤传感器(例如甲烷气体浓度), 还可用于 光纤位移传感器, 其精度优于测量范围的0.1%。 然而这种方 法结构较复杂, 同时由于不同波长的光在光纤中传输特性的 差异, 因此一般不用于遥测, 否则测量精度较低。
强度调制型光纤传感器
图3-1 强度调制型光纤传感原理图
3
强度调制型光纤传感器
一般情况下, 强度调制型光纤传感器的价格要比干涉类 型光纤传感器少一个数量级; 在各种调制方式中, 强度调制 型光纤传感器约占其中的30%。 强度调制型光纤传感器也是 最早进入实用化和商品化的光纤传感器。
强度调制型光纤传感器具有结构简单、 容易实现, 成本 低等优点; 同时又存在测量精度较低、 受光源强度波动和连 接器损耗变化等影响较大的缺点。
27
强度调制型光纤传感器
3.2.2
双光路法是传统的强度调制型光学测量技术中行之有效的 抗扰动方法。 初期, 人们简单地将双光路法直接引入强度调 制型光纤传感器中。 双光路法补偿技术原理图如图3-7所示。 这种方法有一定补偿效果, 简单可行, 但由于它没有解决传 输光纤中扰动这一关键问题, 因此, 对传输光纤的环境要求 很严, 实际应用存在一定的局限性。 而且, 由于两个光电接 收器件的漂移影响不能克服, 因此精度较低。 目前, 该方法 在国内部分强度调制型光纤传感器中仍被采用, 例如用于微 位移测量的光纤传感器。
28
强度调制型光纤传感器
图3-7 双光路法补偿技术原理图
29
强度调制型光纤传感器
3.2.3 双波长法(双频法)
Homio Inaba和W.B.Spillmafn等人对双波长法进行了深入 的研究。 他们首先将这种方法用于大气中有害气体的检测。 双波长法(双频法)补偿技术原理图如图3-8所示, 采用宽频光 源(或直接采用两个不同频率的光源), 经过传感器后, 由于 不同频率具有不同的特性, 因此可以在输出端将两种波长的 光进行分离处理, 从而达到补偿的目的。 该方法目前多用于 吸收式强度调制型光纤传感器(例如甲烷气体浓度), 还可用于 光纤位移传感器, 其精度优于测量范围的0.1%。 然而这种方 法结构较复杂, 同时由于不同波长的光在光纤中传输特性的 差异, 因此一般不用于遥测, 否则测量精度较低。
光纤传感技术(全)
自动化控制和优化调度。
设备故障诊断
通过光纤传感器对设备运行过程中 的振动、温度、压力等参数进行实 时监测,实现故障预警和远程诊断 。
环境监测
在工业生产环境中,光纤传感器可 用于监测气体、液体、固体等环境 参数的变化,确保生产安全。
能源环保领域应用
油气管道监测
光纤传感器可用于油气管道的泄漏监测和定位,提高管道运输的安 全性和环保性。
03
成本
点式光纤传感器成本相对较低,而分布式光 纤传感器成本较高。
05
02
测量范围
点式光纤传感器适用于局部测量,而分布式 光纤传感器可实现大范围、长距离的连续测 量。
04
抗干扰能力
分布式光纤传感器具有较强的抗干扰 能力,能够在复杂环境中稳定工作。
06
选择依据
根据实际测量需求,综合考虑测量精度、范围 、响应速度、抗干扰能力和成本等因素,选择 合适的光纤传感器类型。
和Leabharlann Baidu决方案。
THANKS。
智能家居
在智能家居系统中,光纤传感器 可用于门窗、照明、空调等设备 的自动控制,提高家居生活的舒 适性和安全性。
安全防护
光纤传感器可用于周界安防、入 侵检测等安全防护系统中,实现 对目标区域的实时监测和报警。
05
光纤传感技术发展趋势与挑战
新型材料在光纤传感中应用前景
设备故障诊断
通过光纤传感器对设备运行过程中 的振动、温度、压力等参数进行实 时监测,实现故障预警和远程诊断 。
环境监测
在工业生产环境中,光纤传感器可 用于监测气体、液体、固体等环境 参数的变化,确保生产安全。
能源环保领域应用
油气管道监测
光纤传感器可用于油气管道的泄漏监测和定位,提高管道运输的安 全性和环保性。
03
成本
点式光纤传感器成本相对较低,而分布式光 纤传感器成本较高。
05
02
测量范围
点式光纤传感器适用于局部测量,而分布式 光纤传感器可实现大范围、长距离的连续测 量。
04
抗干扰能力
分布式光纤传感器具有较强的抗干扰 能力,能够在复杂环境中稳定工作。
06
选择依据
根据实际测量需求,综合考虑测量精度、范围 、响应速度、抗干扰能力和成本等因素,选择 合适的光纤传感器类型。
和Leabharlann Baidu决方案。
THANKS。
智能家居
在智能家居系统中,光纤传感器 可用于门窗、照明、空调等设备 的自动控制,提高家居生活的舒 适性和安全性。
安全防护
光纤传感器可用于周界安防、入 侵检测等安全防护系统中,实现 对目标区域的实时监测和报警。
05
光纤传感技术发展趋势与挑战
新型材料在光纤传感中应用前景
《光纤传感器》PPT课件
返 回 上一页 下一页
光纤传感器
光导纤维的结构和导光原理 光导纤维的主要参数
光纤传感器结构原理
光纤传感器的分类
光纤传感器的特点
光纤传感器的应用
返
回
上一页
下一页
光导纤维的结构和导光原理
圆柱形内芯和包层组成,而且内芯的折射率略 大于包层的折射率
返
回
上一页
下一页
斯乃尔定理
当光由光密物质出射至光疏物质时,发生折射
光纤在其中仅起导光作用,光照在光纤型敏感
元件上受被测量调制。 优点:无需特殊光纤及其他特殊技术, 比较容易实现,成本低。 缺点:灵敏度较低。 实用化的大都是非功能型的光纤传感器。
返
回
上一页
下一页
(c) 拾光型光纤传感器
用光纤作为探头,接收由被测对象辐射的 光或被其反射、散射的光。 典型例子:
光纤激光多普勒速度计
大的数值孔径:有利于耦合效率的提高。
但数值孔径太大,光信号畸变也越严重。
返
回
上一页
下一页
the value is called the numerical aperture of the fiber In practice, the numerical aperture is defined as the angle at which light intensity drops by some arbitrary number
光纤传感器
光导纤维的结构和导光原理 光导纤维的主要参数
光纤传感器结构原理
光纤传感器的分类
光纤传感器的特点
光纤传感器的应用
返
回
上一页
下一页
光导纤维的结构和导光原理
圆柱形内芯和包层组成,而且内芯的折射率略 大于包层的折射率
返
回
上一页
下一页
斯乃尔定理
当光由光密物质出射至光疏物质时,发生折射
光纤在其中仅起导光作用,光照在光纤型敏感
元件上受被测量调制。 优点:无需特殊光纤及其他特殊技术, 比较容易实现,成本低。 缺点:灵敏度较低。 实用化的大都是非功能型的光纤传感器。
返
回
上一页
下一页
(c) 拾光型光纤传感器
用光纤作为探头,接收由被测对象辐射的 光或被其反射、散射的光。 典型例子:
光纤激光多普勒速度计
大的数值孔径:有利于耦合效率的提高。
但数值孔径太大,光信号畸变也越严重。
返
回
上一页
下一页
the value is called the numerical aperture of the fiber In practice, the numerical aperture is defined as the angle at which light intensity drops by some arbitrary number
《光纤传感技术》课件
光纤布里渊散射传感 技术
阐述了布里渊散射理论和 光纤布里渊散射现象,以 及这种技术在通信、电力 监测和石油勘探等领域中 发挥重要作用。
光纤传感技术应用
气体检测
在工业和环境监测中,使用 光纤传感技术来检测各种气 体浓度和压力。
温度和压力监测
在航空航天、医学和能源领 域中,使用光纤传感技术来 监测温度和压力变化。
《光纤传感技术》PPT课 件
介绍光纤传感技术的定义,应用领域和优势,以及介绍本次课件将要探索的 内容分类和应用领域。让我们一起了解这项重大的技术进步!
光纤传感技术原理
基本原理
介绍了光纤传感技术的光波传输原理、光纤的 制作、以及光纤中不同波长的色散特性。
工作原理
讲解了光纤传感技术与不同物质之间的交互作 用原理,包括对温度、压力、声音、气体和液 体等的响应。
发展历程
追溯了光纤传感技术从非线性效应研究开始的 发展历程和里程碑事件,以及吸引人才和投资
光纤传感技术分类
光纤光栅传感技术
介绍光栅的原理和各种方 案,以及光纤光栅传感技 术在结构健康监测、生物 医学、石油勘探和环境监 测等方面的应用。
基于光纤拉曼效应的 传感技术
介绍拉曼散射等原理,以 及拉曼散射和光纤相互作 用的技术,包括其在温度、 压力、化学物质探测和医 学诊断中的应用。
Hale Waihona Puke Baidu
光纤传感器ppt课件
9.3 光导纤维传感器的类型 9.3.1 光纤传感器的分类 1.按测量对象分类 :分为光纤温度传感器、光纤浓度 传感器、光纤电流传感器、光纤流速传感器。 2.按光纤中光波调制的原理分类 :分为强度调制型光 纤传感器、相位调制型光纤传感器、偏振调制型光纤传感 器、频率调制型光纤传感器、波长调制型光纤传感器。 3.按光纤在传感器中的作用分类 :分为功能型光纤传 感器(FF型,function fiber)和非功能型光纤传感器( NFF型,non function fiber)
9.1 光纤传感器的原理结构及种类 9.1.1 光纤传感器的原理 光纤传感器由光发送器、敏感元件、光接收 器、信号处理系统及光导纤维等主要部分组成。 光纤传感系统的基本原理是:光纤中光波参 数(如光强、频率、波长、相位以及偏振态等) 随外界被测参数的变化而变化,所以,可通过检 测光纤中光波参数的变化以达到检测外界被测物 理量的目的。
2、按折射率分布分类,有阶跃折射率型和梯度折射率型 1)阶跃型光纤(折射率固定不变):指纤芯和包层折射 率不连续的光纤。 2)梯度型光纤(纤芯折射率近似呈平方分布):在中心 轴上折射率最大,沿径向逐渐变小,界面处 n1=n2,n1 的分布大多按抛物线规律,其关系式为: n1=n.(1-A.r2/2) n为纤芯中心折射率,如1.525 A为常数,如A=0.5mm-2 r为径向坐标 采用梯度折射率光纤时,光射入光纤后会自动从界面向 轴心会聚,故也称为自聚焦光纤。
光纤压力传感器ppt
光纤压力传感 器
主要内容
• 一、光纤传感技术概念 • 二、光纤压力传感器分类 • 三、光纤压力传感器的应
用
光纤传感技术概念
• 光纤传感技术
伴随着光导纤维及光纤通信技术的发展而迅速发展起来的一种以光为载体,光 纤为媒质,感知和传输外界信号(被测量)的新型传感技术。当这种外界信号为压 力时,即构成光纤压力传感器。光纤压力传感器作为一种新型的传感器,与传统的 压力传感器相比体积小、重量轻,具有电绝缘性、不受电磁干扰、可用于易燃易 爆的环境中等优点,另外还可以构成光纤分布式压力传感器,对桥梁、大坝等进行 健康状况的实时监测。
一、强度调制光纤压力传感器
• 微弯型
原理:当齿形板受
外部扰动时,光纤的 微弯程度随之变化, 从而导致输出光功 率的改变,通过光检 测器检测到的光功 率变化来间接地测 量外部压力的大小 。
优点:结构简单,容易装配,造价低。 缺点:传感器的微弯结构周期要求严格,因此机械设计相当复杂,另外加速度
效应也会使其性能恶化。
一、强度调制光纤压力传感器
• 透射型
原理:在发射光纤与
接收光纤之间放置一 个遮光片,对进入接收 光纤的光束产生一定 程度的遮挡,外界信号 通过控制遮光片的位 移来制约遮光程度,实 现对进入接收光纤的 光强进行调制。
优点:灵敏度高,线性度好。
一、强度调制光纤压力传感器
主要内容
• 一、光纤传感技术概念 • 二、光纤压力传感器分类 • 三、光纤压力传感器的应
用
光纤传感技术概念
• 光纤传感技术
伴随着光导纤维及光纤通信技术的发展而迅速发展起来的一种以光为载体,光 纤为媒质,感知和传输外界信号(被测量)的新型传感技术。当这种外界信号为压 力时,即构成光纤压力传感器。光纤压力传感器作为一种新型的传感器,与传统的 压力传感器相比体积小、重量轻,具有电绝缘性、不受电磁干扰、可用于易燃易 爆的环境中等优点,另外还可以构成光纤分布式压力传感器,对桥梁、大坝等进行 健康状况的实时监测。
一、强度调制光纤压力传感器
• 微弯型
原理:当齿形板受
外部扰动时,光纤的 微弯程度随之变化, 从而导致输出光功 率的改变,通过光检 测器检测到的光功 率变化来间接地测 量外部压力的大小 。
优点:结构简单,容易装配,造价低。 缺点:传感器的微弯结构周期要求严格,因此机械设计相当复杂,另外加速度
效应也会使其性能恶化。
一、强度调制光纤压力传感器
• 透射型
原理:在发射光纤与
接收光纤之间放置一 个遮光片,对进入接收 光纤的光束产生一定 程度的遮挡,外界信号 通过控制遮光片的位 移来制约遮光程度,实 现对进入接收光纤的 光强进行调制。
优点:灵敏度高,线性度好。
一、强度调制光纤压力传感器
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
贝数。
10lgPi (dB/K)m
L Po
式中 Pi——光纤输入端光功率;
Po——光纤输出端光功率;
L——光纤长度;
PPT学习交流
16
损耗随波长的 增大而减小。
PPT学习交流
17
• 光纤损耗主要有:
吸收损耗
• 由于光纤材料的量子跃迁致使一部分光功率转换 为热量造成的传输损耗。
• 本征吸收、杂质吸收和原子缺陷吸收。
PPT学习交流
12
• 电磁波可表示为:
E (,,z,t)E (,)ej(t z)
β为传播常数。
k1ncos20 n1cos β决定了在传播过程中等效在z方向上引入的 相位变化值。光纤轴向相速度由ω/β决定。
归一化频率为:
2rN/A 02 0r n12n2 2
PPT学习交流
13
归一化频率是表征光纤中模式传播特性的 重要参数。在一个给定结构参数的光纤中, 允许存在的导模数目取决于v,v越大,允 许存在的导模越多,反之亦然。
散射损耗 瑞利散射、布里渊散射 、拉曼散射等 瑞利散射是由于光纤中远小于光波长的物质密
度不均匀性和掺杂浓度不均匀引起的散射。 分为斯托克斯散射(波长向长波方向偏移)和
反斯托克斯散射(向短波方向偏移)
散射光正比于1/λ4。
用长波可减小瑞利散射。
PPT学习交流
19
弯曲损耗
曲率半径远大于光纤直径的弯曲所产生的附 加损耗。
• b)模式色散
• 梯度光纤中模式间传播速度不同引起。是梯度 型多模光纤的主要色散。单模光纤中不存在模 式色散。
• 自聚焦光纤中理论上也不存在模式色散。
PPT学习交流
22
• c)波导色散
• 又称结构色散。光纤结构不同,同一模式的 传播常数随频率变化引起。
产生弯曲损耗的效应主要有:空间滤波、模 式泄漏、模式耦合
空间滤波:光纤弯曲部分高阶模因全反射条 件破坏而折射到包层中,将所携带的能量辐 射到光纤之外的一中物理效应。
弯曲半径越小,损耗越大。是弯曲损耗中的 主要损耗。
模式泄漏:光场远离纤芯的部分因弯曲不再 满足模式传输要求而辐射出光纤。
PPT学习交流
20
第七章 光纤传感检测技术
• 光纤传感器的基础 • 光纤的光波调制技术
• 光纤传感器实例 • 分布式光纤传感器
PPT学习交流
1
7.1 光纤传感器的基础
• 1、光纤的结构 • 光导纤维(Optical Fiber 简称光纤)又纤芯、包层
及外套组成。纤芯折射率大于包层折射率。 • 光纤具有使光封闭在纤芯里面传输的功能。 • 外套起保护作用。
导模:光功率限制在纤芯内传播的光波场, 又称为芯模。包括横电模、横磁模和 混合模。
漏模:在纤芯内及距纤壁一定距离的包层中 传播的光波场,又称为包层模。
辐射模:在纤芯和包层中均为传输场,不满
足全反射条件,模场能量向包层外溢
出,光纤失去对光波场功率的限制作
用。
PPT学习交流
10
• 三种模式:
• a)TEmn模。在轴向只有磁场分量H,而横截面上 只有电场分量E。称为横电模。
模式耦合:纤芯中的导模和包层中的辐射模发 生模式耦合,使导模能量减小。
2)色散
光波的群速度不同而出现的脉冲展宽现象。 不同波长、不同模式下的β值不同。 光纤色散主要有:材料色散、模式色散、波导 色散。
PPT学习交流
21
• 几种色散:
• a)材料色散
• 又称折射率色散。不同波长的折射率不同引起。 发射光谱宽度越窄,材料色散越小。是单模光 纤的主要色散。
• 本征吸收是物质固有的,主要是由紫外和红外波 段电子跃迁和振动跃迁引起的吸收。
• 本征损耗一般很小,约0.01~0.05dB/Km。
• 杂质吸收是由于光纤材料中的正过渡金属离子的 电子跃迁和氢阳根负离子的分子振动跃迁引起的 吸收。
PPT学习交流
18
原子缺陷吸收是由于强烈的热、光或射线辐射 使光纤材料受激出现原子缺陷产生的损耗。
• b)TMmn模。在轴向只有电场分量E,而横截面上 只有磁场分量H。称为横磁模。
• c)HEmn模( EHmn模) 。轴向同时存在电场分量 和磁场分量。称为混合模。m,n表示贝塞尔函数的 阶及相应的根数。代表不同的模式。
PPT学习交流
11
不同模式的传输特性不同。
若光纤中仅传播HE11基模,则因该模在芯心 处最强,所以光纤输出的光斑是一个外围光 强较弱的圆光斑。TE01模则因芯心处电场最 弱,所以光纤输出光斑将在芯心处出现暗区。
NA称为数值孔径(Numerical Aperture)。 NA是光纤受光能力的标度。
Biblioteka Baidu
标准多模光纤的NA公称值一般为0.2,孔径 角为11.5o;
标准单模光纤的NA公称值一般为0.1~0.15,
孔径角约5.7o~8.6o PPT学习交流
7
在梯度光纤中:
在梯度光纤中的折射
在梯度光纤中的传播
自聚焦效应
PPT学习交流
5
• 3、光纤的传输原理
• 1)光线传播解释
• 将光看作光线。光由光密介质向光疏介质传播, 在满足一定条件时发生全反射。
sin c
n2 n1
n2 n1
PPT学习交流
6
• 全反入射角:
n 0si0n n 1si n n 1 (1 s2 i1 n )1 2
可得:
n0sin0 n12n22 NA
PPT学习交流
8
• 2)波导传播解释
• 将光看作电磁波。用麦克斯韦方程解表示光 波。
满足麦克斯韦方程的任一特解称为一种模式,
简称模。任意电磁波可以看作多个模式的线
性组合,同样满足麦克斯韦方程。电磁波主
要有横模和纵模。
PPT学习交流
9
光波在光纤中传播存在三类模式: 传输模(导模)、泄漏模(漏模)、辐射模
当 v2.204(阶 8 跃光纤 v) 3.4或 0(平 1 方分布率梯度光
时,只允许一个模式(HE11)。
Mg2v/[2(g2)]
Mv2/2
阶跃型
Mv2/4
梯度型
PPT学习交流
14
• 归一化频率与传输模式之间的关系
PPT学习交流
15
• 4、光纤的特性
• 损耗和色散
• 1)损耗 • 定义为:光波在光纤中传输1km产生的功率衰减分
PPT学习交流
2
PPT学习交流
3
• 2、光纤的种类 • 1)按制作材料 高纯度石英玻璃纤维 多组分玻璃光纤 塑料光纤 • 2)按传输模式分 单模光纤 多模光纤
PPT学习交流
4
• 3)按折射率分布特点分 阶跃光纤 梯度光纤
阶跃光纤 梯度光纤
4)按用途分
通信光纤
特殊光纤
5)按制作方法分
化学气相沉积法、双坩埚/三坩埚法。
10lgPi (dB/K)m
L Po
式中 Pi——光纤输入端光功率;
Po——光纤输出端光功率;
L——光纤长度;
PPT学习交流
16
损耗随波长的 增大而减小。
PPT学习交流
17
• 光纤损耗主要有:
吸收损耗
• 由于光纤材料的量子跃迁致使一部分光功率转换 为热量造成的传输损耗。
• 本征吸收、杂质吸收和原子缺陷吸收。
PPT学习交流
12
• 电磁波可表示为:
E (,,z,t)E (,)ej(t z)
β为传播常数。
k1ncos20 n1cos β决定了在传播过程中等效在z方向上引入的 相位变化值。光纤轴向相速度由ω/β决定。
归一化频率为:
2rN/A 02 0r n12n2 2
PPT学习交流
13
归一化频率是表征光纤中模式传播特性的 重要参数。在一个给定结构参数的光纤中, 允许存在的导模数目取决于v,v越大,允 许存在的导模越多,反之亦然。
散射损耗 瑞利散射、布里渊散射 、拉曼散射等 瑞利散射是由于光纤中远小于光波长的物质密
度不均匀性和掺杂浓度不均匀引起的散射。 分为斯托克斯散射(波长向长波方向偏移)和
反斯托克斯散射(向短波方向偏移)
散射光正比于1/λ4。
用长波可减小瑞利散射。
PPT学习交流
19
弯曲损耗
曲率半径远大于光纤直径的弯曲所产生的附 加损耗。
• b)模式色散
• 梯度光纤中模式间传播速度不同引起。是梯度 型多模光纤的主要色散。单模光纤中不存在模 式色散。
• 自聚焦光纤中理论上也不存在模式色散。
PPT学习交流
22
• c)波导色散
• 又称结构色散。光纤结构不同,同一模式的 传播常数随频率变化引起。
产生弯曲损耗的效应主要有:空间滤波、模 式泄漏、模式耦合
空间滤波:光纤弯曲部分高阶模因全反射条 件破坏而折射到包层中,将所携带的能量辐 射到光纤之外的一中物理效应。
弯曲半径越小,损耗越大。是弯曲损耗中的 主要损耗。
模式泄漏:光场远离纤芯的部分因弯曲不再 满足模式传输要求而辐射出光纤。
PPT学习交流
20
第七章 光纤传感检测技术
• 光纤传感器的基础 • 光纤的光波调制技术
• 光纤传感器实例 • 分布式光纤传感器
PPT学习交流
1
7.1 光纤传感器的基础
• 1、光纤的结构 • 光导纤维(Optical Fiber 简称光纤)又纤芯、包层
及外套组成。纤芯折射率大于包层折射率。 • 光纤具有使光封闭在纤芯里面传输的功能。 • 外套起保护作用。
导模:光功率限制在纤芯内传播的光波场, 又称为芯模。包括横电模、横磁模和 混合模。
漏模:在纤芯内及距纤壁一定距离的包层中 传播的光波场,又称为包层模。
辐射模:在纤芯和包层中均为传输场,不满
足全反射条件,模场能量向包层外溢
出,光纤失去对光波场功率的限制作
用。
PPT学习交流
10
• 三种模式:
• a)TEmn模。在轴向只有磁场分量H,而横截面上 只有电场分量E。称为横电模。
模式耦合:纤芯中的导模和包层中的辐射模发 生模式耦合,使导模能量减小。
2)色散
光波的群速度不同而出现的脉冲展宽现象。 不同波长、不同模式下的β值不同。 光纤色散主要有:材料色散、模式色散、波导 色散。
PPT学习交流
21
• 几种色散:
• a)材料色散
• 又称折射率色散。不同波长的折射率不同引起。 发射光谱宽度越窄,材料色散越小。是单模光 纤的主要色散。
• 本征吸收是物质固有的,主要是由紫外和红外波 段电子跃迁和振动跃迁引起的吸收。
• 本征损耗一般很小,约0.01~0.05dB/Km。
• 杂质吸收是由于光纤材料中的正过渡金属离子的 电子跃迁和氢阳根负离子的分子振动跃迁引起的 吸收。
PPT学习交流
18
原子缺陷吸收是由于强烈的热、光或射线辐射 使光纤材料受激出现原子缺陷产生的损耗。
• b)TMmn模。在轴向只有电场分量E,而横截面上 只有磁场分量H。称为横磁模。
• c)HEmn模( EHmn模) 。轴向同时存在电场分量 和磁场分量。称为混合模。m,n表示贝塞尔函数的 阶及相应的根数。代表不同的模式。
PPT学习交流
11
不同模式的传输特性不同。
若光纤中仅传播HE11基模,则因该模在芯心 处最强,所以光纤输出的光斑是一个外围光 强较弱的圆光斑。TE01模则因芯心处电场最 弱,所以光纤输出光斑将在芯心处出现暗区。
NA称为数值孔径(Numerical Aperture)。 NA是光纤受光能力的标度。
Biblioteka Baidu
标准多模光纤的NA公称值一般为0.2,孔径 角为11.5o;
标准单模光纤的NA公称值一般为0.1~0.15,
孔径角约5.7o~8.6o PPT学习交流
7
在梯度光纤中:
在梯度光纤中的折射
在梯度光纤中的传播
自聚焦效应
PPT学习交流
5
• 3、光纤的传输原理
• 1)光线传播解释
• 将光看作光线。光由光密介质向光疏介质传播, 在满足一定条件时发生全反射。
sin c
n2 n1
n2 n1
PPT学习交流
6
• 全反入射角:
n 0si0n n 1si n n 1 (1 s2 i1 n )1 2
可得:
n0sin0 n12n22 NA
PPT学习交流
8
• 2)波导传播解释
• 将光看作电磁波。用麦克斯韦方程解表示光 波。
满足麦克斯韦方程的任一特解称为一种模式,
简称模。任意电磁波可以看作多个模式的线
性组合,同样满足麦克斯韦方程。电磁波主
要有横模和纵模。
PPT学习交流
9
光波在光纤中传播存在三类模式: 传输模(导模)、泄漏模(漏模)、辐射模
当 v2.204(阶 8 跃光纤 v) 3.4或 0(平 1 方分布率梯度光
时,只允许一个模式(HE11)。
Mg2v/[2(g2)]
Mv2/2
阶跃型
Mv2/4
梯度型
PPT学习交流
14
• 归一化频率与传输模式之间的关系
PPT学习交流
15
• 4、光纤的特性
• 损耗和色散
• 1)损耗 • 定义为:光波在光纤中传输1km产生的功率衰减分
PPT学习交流
2
PPT学习交流
3
• 2、光纤的种类 • 1)按制作材料 高纯度石英玻璃纤维 多组分玻璃光纤 塑料光纤 • 2)按传输模式分 单模光纤 多模光纤
PPT学习交流
4
• 3)按折射率分布特点分 阶跃光纤 梯度光纤
阶跃光纤 梯度光纤
4)按用途分
通信光纤
特殊光纤
5)按制作方法分
化学气相沉积法、双坩埚/三坩埚法。
