配电系统的“三级配电，两级保护”怎么理解？下面为大家一一说清

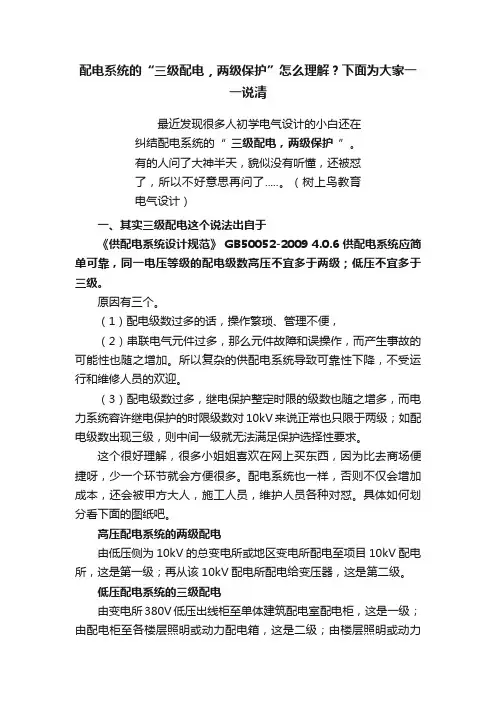

配电系统的“三级配电，两级保护”怎么理解？下面为大家一一说清最近发现很多人初学电气设计的小白还在纠结配电系统的“ 三级配电，两级保护”。
有的人问了大神半天，貌似没有听懂，还被怼了，所以不好意思再问了.....。
（树上鸟教育电气设计）一、其实三级配电这个说法出自于《供配电系统设计规范》 GB50052-2009 4.0.6 供配电系统应简单可靠，同一电压等级的配电级数高压不宜多于两级；低压不宜多于三级。
原因有三个。
（1）配电级数过多的话，操作繁琐、管理不便，（2）串联电气元件过多，那么元件故障和误操作，而产生事故的可能性也随之增加。
所以复杂的供配电系统导致可靠性下降，不受运行和维修人员的欢迎。
（3）配电级数过多，继电保护整定时限的级数也随之增多，而电力系统容许继电保护的时限级数对10kV来说正常也只限于两级；如配电级数出现三级，则中间一级就无法满足保护选择性要求。
这个很好理解，很多小姐姐喜欢在网上买东西，因为比去商场便捷呀，少一个环节就会方便很多。
配电系统也一样，否则不仅会增加成本，还会被甲方大人，施工人员，维护人员各种对怼。
具体如何划分看下面的图纸吧。
高压配电系统的两级配电由低压侧为10kV的总变电所或地区变电所配电至项目10kV配电所，这是第一级；再从该10kV配电所配电给变压器，这是第二级。
低压配电系统的三级配电由变电所380V低压出线柜至单体建筑配电室配电柜，这是一级；由配电柜至各楼层照明或动力配电箱，这是二级；由楼层照明或动力配电箱至终端用电设备，这是三级。
二、两级保护除在末级开关箱内加漏电保护器（RCD）外，在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体形成两级保护。
其作用：1、用于防止由漏电引起的单相电击事故；2、用于防止由漏电引起的火灾和设备烧毁事故；3、用于检测和切断各种一相接地故障；当然有的漏电保护装置还可用于过载、过压、欠压和缺相保护。
末端保护30mA及以下的为高灵敏度保护器，主要用于防止人身触电事故。
