煤矿井下电气设备安装标准

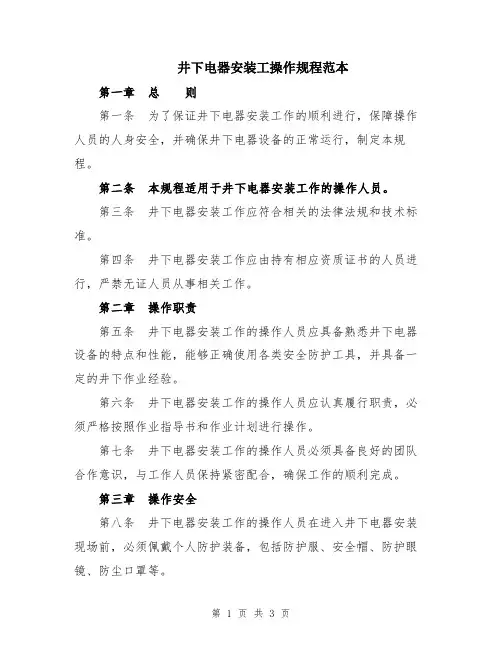

井下电器安装工操作规程范本
井下电器安装工操作规程范本第一章总则第一条为了保证井下电器安装工作的顺利进行，保障操作人员的人身安全，并确保井下电器设备的正常运行，制定本规程。
第二条本规程适用于井下电器安装工作的操作人员。
第三条井下电器安装工作应符合相关的法律法规和技术标准。
第四条井下电器安装工作应由持有相应资质证书的人员进行，严禁无证人员从事相关工作。
第二章操作职责第五条井下电器安装工作的操作人员应具备熟悉井下电器设备的特点和性能，能够正确使用各类安全防护工具，并具备一定的井下作业经验。
第六条井下电器安装工作的操作人员应认真履行职责，必须严格按照作业指导书和作业计划进行操作。
第七条井下电器安装工作的操作人员必须具备良好的团队合作意识，与工作人员保持紧密配合，确保工作的顺利完成。
第三章操作安全第八条井下电器安装工作的操作人员在进入井下电器安装现场前，必须佩戴个人防护装备，包括防护服、安全帽、防护眼镜、防尘口罩等。
第九条井下电器安装工作的操作人员在进行高空作业时，必须正确使用安全带，并注意防止外界因素对安全带产生影响。
第十条井下电器安装工作的操作人员在悬挂、安装、调试设备时，必须确保设备的固定可靠，以防设备脱落或倾倒。
第十一条井下电器安装工作的操作人员必须对设备使用电源、接地、绝缘等安全措施进行检查和测试，确保设备运行的安全性。
第十二条井下电器安装工作的操作人员在装拆电器设备时，必须按照操作规程和操作指导书进行，严禁随意操作。
第四章应急措施第十三条井下电器安装工作的操作人员在进行作业前，必须熟悉现场的应急救援措施，了解逃生的方法和路线。
第十四条井下电器安装工作的操作人员在发生突发事件时，应立即按照应急预案进行处置，并及时报告相关部门。
第十五条井下电器安装工作的操作人员必须熟悉各种常见安全事故的应急救援方法和操作技巧，能够迅速有效地进行应对。
第五章监督检查第十六条井下电器安装工作的操作人员应接受相关部门的监督检查，配合进行技术交底和安全培训。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定煤矿是我国的重要能源来源，其开采过程中，煤矿井下电气设备是保证生产的紧要设备之一、由于井下存在较大的不安全性，为了保证工人的生命安全以及设施的完好，需要加强煤矿井下电气设备的保护接地安装规定。
本文将介绍煤矿井下电气设备保护接地安装规定，分为以下四个方面。
一、电气设备的保护接地煤矿井下电气设备的保护接地是保证工作安全和设备完整性的一个基本措施。
在此过程中，电气设备的保护接地系统是关键。
保护接地系统是指对于井下的电气设备，进行接地保护来降低电气设备的绝缘电阻，使电荷或电流从设备或电缆中流出到接地中，保证设备的正常工作和人员的安全。
二、接地的目的和需求为了保证煤矿井下电气设备的安全运转，需要设计合理的保护接地系统，以达到以下目的和需求：1、减小煤矿井下设备故障率：通过加强保护接地，削减电气设备受到电击、雷击等故障的几率，从而保证设备的正常工作和寿命。
2、降低人员的伤亡率：保护接地系统有助于电气设备故障时适时将电流接入地，在煤矿井下避开由于电气事故造成人员的伤亡。
3、提高设备的稳定性：电气设备的安全运转必需有很好的接地系统的支持，保证设备的稳定性，令其长期稳定运作。
三、接地的方式煤矿井下电气设备的保护接地方式包括：绝缘保护接地方式、范围保护接地方式和直接保护接地方式三种。
1、绝缘保护接地方式：该接地方式用于低电压电气设备的保护接地。
其特点是在设备沿路绝缘和大地之间设置保护接地电阻，供给阻性接地以达到保护接地的效果。
2、范围保护接地方式：该接地方式是当设备的沿线绝缘不能保证安全时使用。
对于台车、牵引车等在煤矿井下通行的设备，可采纳台车或牵引车的轮胎和井下导轨之间的电阻作为接地电阻，使电阻降低接地电流，从而保证安全。
3、直接保护接地方式：该接地方式适用于高压电气设备保护接地。
该方式的电阻一般为100欧之内，使电流相对充分地接入大地，在有效保护电气设备及人员的同时，也可保证设备的稳定性和正常工作。
煤矿井下电气设备安装标准
煤矿井下电气设备安装标准随着煤矿产能的增加，煤矿井下电气设备的安装已经成为煤矿安全生产的关键要素。
正确的安装标准和规范是保障井下电气设备运行安全的必要条件。
一、煤矿井下电气设备安装之前的准备工作1.电气设备运输和储存设备运输应该采用封闭的车辆和固定设备的方法。
在设备储存时需要考虑防潮和氧化等问题。
建议使用专门的设备运输和存储区域。
2.电气设备安装之前的消防和防爆措施在安装之前，必须按照消防防爆要求进行检查。
该检查包括检查设备是否清洗干净，是否加装防火、防油油帘和防爆隔离装置等。
3.井下电气设备安装的现场环境井下电气设备安全生产环境应满足相关法律法规的要求。
环境条件包括电气设备现场的地形、地质结构等。
二、井下电气设备安装的标准与规范1.井下电气设备的布置布置应当遵循安全、方便检查、操作维护等要求，并应当防止井下设备占地过大，从而影响井下人员的通行。
2.井下电缆电线安装电缆安装应按照对地连接要求进行接地。
电线和电缆布线规定应坚持一线制。
尽量在相邻硐室之间设立控制单元，以便于维护检查。
3.电气设备的防爆要求防爆要求：防爆电器设备必须满足国家标准要求，并进行防护措施。
在井下作业中，在火区禁止使用不携带防爆安全标志的电器设备。
4.井下电气设备的接地与绝缘所有电气设备在安装或维护过程中都必须进行接地处理。
接地线的截面必须满足要求。
设备绝缘应符合规定。
三、井下电气设备安装的质量控制1.硐室通道开挖合理的通道开挖不仅可以避免井下设备的基础水平位移，而且可以减小地震因素对设备的影响。
2.设备安装固定设备在安装后必须进行固定，固定件必须符合工程计划的要求。
3.设备安装验收验收电气设备安装工作的过程需要按照煤矿井下电气装置施工及验收检测规程进行。
四、结论电气设备在煤矿井下运行安全是煤矿安全生产的重要要素，因此煤矿井下电气设备的安装必须付出极高的努力，确保所有设备安装满足安全标准和规范要求。
这是促进煤矿安全生产的主要途径，为煤矿安全和生产提供了有力的保障。
煤矿机电安装标准
通用型电缆吊挂1、电缆吊挂要按《煤矿安全规程》规定达到整齐，无乱交叉现象。
2、电缆吊钩悬挂间距不得超过3米，并保证电缆的悬挂有适当的松弛度，在意外受力时有缓冲作用且能自由坠落。
电缆的悬挂高度应保证矿车掉道时不受撞击，电缆坠落时不落在轨道和输送机上。
3、电缆不得遭受淋水，电缆穿墙部分应用套管保护并严密封堵管口（过风门时），监控线可以穿在同一个套管内。
4、盘圈或盘“8”字形的电缆不得带电，但给采、掘等移动设备供电电缆及通信、信号电缆不受此限。
5、电缆与水管、风管一般应分侧布置，同一侧布置时，应悬挂在风管和水管的上方，一般保持在0.3米以上的距离。
6、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧。
7、通信和信号电缆应与电力电缆分挂在井巷两侧，以防止电力电缆的强磁场对通信信号的干扰。
如果受条件的限制：在井筒内，应敷设在电力电缆0.3米以外的地方；在巷道内，应敷设在电力电缆的0.1米以上的地方。
8、高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间不得小于50毫米。
9、井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌。
10、监控、电话线不准与动力线水气管相互缠绕，且间距按标准执行。
11、电缆上严禁悬挂任何物件；电缆上不准有泥浆或积尘。
12、电缆穿墙及风门应当用套管保护，并严密封堵管口，监控线可以多跟穿在同一个套管内，并严密封堵管口。
13、电缆吊挂应该严格遵守一钩一根电缆，严禁多跟电缆同挂一钩。
或高低压电缆同挂一钩。
14、不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或者母线盒进行连接。
15、橡套电缆的修补连接（包括绝缘、护套已损坏的橡套电缆的修补）必须采用阻燃材料进行硫化热补或者与热补有同等效能的冷补。
在地面热补或冷补后的橡套电缆，必须经浸水耐压实验，合格后方可下井使用。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定电气设备保护接地是煤矿井下安全生产的重要环节，主要目的是保护人员和设备免受电击和电弧灼伤等危害。
以下是煤矿井下电气设备保护接地的一些安装规定：
1. 设备接地电阻：井下电气设备的接地电阻应符合国家规定的标准要求。
一般而言，接地电阻应小于等于10Ω，以确保在电路故障时能够迅速将电流导向地面，防止触电等事故发生。
2. 接地导线：接地导线的选择应符合国家电气安全标准。
一般情况下，采用铜导线作为接地导线，导线截面积要根据设备的功率和使用环境进行合理选择。
3. 接地点：电气设备的接地点应设置在设备附近，接地电阻应测量并记录。
同时，接地点也应设置在较好的导电介质上，如金属敷设的地面或导电隔离板等，以确保接地的有效性。
4. 接地系统的连通：煤矿井下的电气设备接地系统应与矿山的总体接地系统相连，确保接地的连续性和稳定性。
5. 接地的定期检查：煤矿井下的电气设备接地应进行定期检查和测试，以确保接地系统的运行正常和有效。
需要注意的是，以上规定仅为一般性的安装规定，具体的煤矿井下电气设备保护接地安装规定还需根据国家和地区的相关法规和标准进行具体规定和遵守。
在进行接地安装时，还应咨询专业工程师，确保安全可靠。
第 1 页共 1 页。
井下配电点安装标准(4.11修订)
井下配电点安装标准为了进一步加强机电设备现场运行管理，全面提升矿井安全生产标准化水平，针对矿井临时配电点较多，且移动频繁，管理难度大的特点，根据相关法规及机电设备完好标准，特对配电点管理（配电点仅指井下临时移变、供、配电硐室）制定统一标准。
本标准中规定方向均以人在配电点外面对栅栏为标准。
总体要求：1、掘进顺槽内自巷道开口向掘进方向50米处设置一个移变硐室，每增加1000米供电距离增设一个移变硐室，移变硐室规格2米深、8米长（1台移变）、全巷道高。
2、配电点必须选择在标高相对周围环境较高的无积水、相对干燥的联巷或巷道，配电硐室内要保持卫生清洁。
3、配电点必须进行地面硬化。
如遇特殊情况无法进行硬化时，必须经机电矿长同意。
未进行地面硬化的配电点内必须使用直径2cm 以下碎石铺垫，碎石厚度保证在5cm以上，并铺垫平整；碎石铺垫不合格的必须使用红砖铺平。
4、配电点硐室长度超过6m时，必须在硐室的两端各设1个出口。
5、为方便检修，配电点内各种设备与墙壁之间应留出0.5m以上的通道，各种设备相互之间，应留出0.8m以上的通道。
对不需从两侧或后面进行检修的设备，可不留通道。
具体要求：一、栅栏临时配电点周围必须设置栅栏，栅栏高度1250mm，栅栏摆放以配电点四周无法进人为标准；栅栏上设置行人小门一个，小门要求宽度600mm，上下直通；各采掘工作面的临时配电点，栅栏安设必须牢固可靠，要求栅栏之间用螺丝连接，不可用铁丝捆绑。
二、图牌板1、综合警示牌：栅栏上必须吊挂综合警示牌一块，规格为1200mm ×400mm ，要求使用绑扎带吊挂于栅栏中间，警示牌上方与栅栏上边齐平；2、图纸、制度框：配电点内必须悬挂供电系统图、移变操作规程牌板、停送电制度牌板、电工岗位责任制牌板。
图框规格为800mm*600mm，高压操作规程、停送电制度和电工岗位责任制规格为800*600。
将图纸塑封后装在图框内，图框和制度牌板统一吊挂在配电点栅栏上与栅栏上边齐平；如果空间限制将图框和制度牌板统一吊挂在配电点中间后方的煤壁（岩壁）上，要求中间为供电系统图，左侧为移变操作规程，右侧为停送电制度和电工岗位责任制，距底板高度1500mm。
煤矿井下供电设计规范GB50417
煤矿井下供电设计规范GB50417
首先，规范明确了井下供电系统的设计原则。
根据井下设备的特点和动力需求，要选择适当的供电电压等级，并确保供电系统的可靠性和稳定性，以保障井下设备的正常运行。
其次，在电气设备选择方面，规范要求根据矿井的实际情况，选择具有防爆性能的电气设备，并根据不同区域的防爆要求，对设备进行分类和标志，以确保井下供电系统的安全可靠。
在电气设备的安装要求方面，规范要求井下电缆的敷设应符合国家相关标准，并对电缆井、电缆桥架等设施的布置和绝缘接地进行了详细的规定，以确保井下供电系统的安全运行。
同时，规范还对井下供电系统的设备保护和维护提出了要求。
例如，要建立健全的井下设备保护装置和系统，确保故障时能够及时切断电源，防止电气设备的受损和事故的发生。
另外，还对设备的巡视、检修和保养提出了要求，以保证井下供电系统的长期稳定运行。
最后，规范还详细规定了井下电力系统的布线方式，包括电力线路的敷设、井下分级变电站的设置等。
规范要求布线应合理、经济，尽可能减少线路的长度和损耗，确保电能传输的效率和质量。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定1. 管理标准1.1 目的为确保煤矿井下电气设备的使用安全，防止因电气设备故障引发火灾、爆炸等事故，特订立本规定，规范煤矿井下电气设备的保护接地安装。
1.2 适用范围本规定适用于煤矿井下各类电气设备的保护接地安装，包含但不限于电动机、变压器、开关设备等。
1.3 责任与义务1.3.1 煤矿企业应明确一名专人负责井下电气设备保护接地的管理工作，并订立相应责任制度。
1.3.2 井下电气设备的安装和维护必需由具备相应资质的电气工程师或电气维护和修理人员进行，并应按规定进行验收。
1.4 安全要求1.4.1 井下电气设备的保护接地应符合国家相关技术标准和规范要求，确保接地电阻低于规定值。
1.4.2 井下电气设备的保护接地应保持良好的接地电阻，以确保设备正常运行，防止电气故障引发电弧、火灾等事故。
1.4.3 井下电气设备保护接地的接地线路应采用防腐蚀料子，并进行定期检查，如发现接地线路损坏或松动等情况，应及时修复。
2. 考核标准2.1 考核内容2.1.1 井下电气设备的保护接地是否符合国家相关技术标准和规范要求。
2.1.2 井下电气设备的保护接地是否保持良好的接地电阻，是否能正常运行且防止电气故障。
2.1.3 井下电气设备保护接地的接地线路是否采用防腐蚀料子，并进行定期检查及修复。
2.2 考核方法2.2.1 定期组织专业人员对煤矿井下电气设备的保护接地进行检查，对照相关技术标准和规范要求，进行合规性评估。
2.2.2 对电气设备的接地电阻进行测试，确保其符合规定的接地电阻。
2.2.3 定期检查接地线路的完好情况，如发现线路损坏或松动等问题，及时进行修复并做好记录。
2.3 考核结果2.3.1 考核结果将分为合格和不合格两个等级，不合格的需进行整改。
2.3.2 整改期限为考核结果下发之日起30日内，整改完成后需组织重新考核。
2.3.3 如煤矿企业连续两次考核结果为不合格，应视情节轻重予以相应的惩罚，包含但不限于罚款、停产整顿等。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。
2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。
3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。
4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。
5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。
6. 接地装置的接地电阻应符合规定标准。
通常，井下设备的接地电阻不得大于规定值（如10欧姆）。
7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。
8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。
9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。
以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。
煤矿井下电气设备安全技术要求
煤矿井下电气设备安全技术要求为确保煤矿井下电气设备的安全运行，保障井下人员的生命安全，需要制定一系列的技术要求。
本文将介绍煤矿井下电气设备的安全技术要求，主要包括以下几个方面：1. 设备选型要求（1）选择符合国家和行业标准的电气设备；（2）选择具有防爆性能的设备，符合防爆要求；（3）设备应具有可靠的绝缘性能，能够防止电弧、电击等意外事故的发生；（4）设备应具有可靠的故障保护功能，能够及时检测和隔离故障，确保设备的安全运行。
2. 设备安装要求（1）设备应按照安装图纸和要求进行正确安装，确保各部件连接牢固；（2）安装时应考虑设备的通风和散热要求，避免电气设备因过热导致故障；（3）设备的接地应符合相关要求，确保设备与地的等电位连接，防止带电设备对人体产生危害；（4）设备的安装位置应符合操作方便、通风良好、防爆要求等要求。
3. 设备使用要求（1）设备的操作、维护和修理应由具有相关资质的人员进行，确保设备的正常运行；（2）设备的开关、按钮、保护等装置应正常可靠，且符合标准规定；（3）设备使用时应定期进行检查和试验，确保设备的性能和安全功能；（4）设备禁止在超负荷、过载和过电流等条件下运行，防止设备损坏和事故发生；（5）设备应设置可靠的漏电保护装置，能够及时检测和隔离漏电故障。
4. 设备维修要求（1）设备维修应按照设备制造商提供的维修手册或维修指导进行，确保维修操作正确、安全；（2）维修过程中应断开设备电源，确保维修过程的安全；（3）维修后，应进行设备的功能测试、安全性能测试，确保维修后设备的正常运行。
5. 防爆要求（1）电气设备应符合防爆要求，能够在易燃易爆环境中安全运行；（2）设备应具有防止爆炸的构造和防护措施，如防爆外壳、隔爆装置等；（3）设备的外露导线、接线端子等应进行防雷防静电处理，防止因雷电或静电等引发爆炸。
总之，煤矿井下电气设备的安全技术要求主要包括设备选型、安装、使用、维修和防爆要求等方面。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定主要涉及以下几个方面：
1. 接地电阻要求：煤矿井下电气设备的保护接地电阻通常要求保持在一定范围内，一般要求接地电阻小于4 ohm。
2. 接地方式要求：煤矿井下电气设备的保护接地通常采用星形接地方式，即将电气设备的金属外壳与接地系统的主保护接地线连接，形成一定的电位差。
3. 接地线路布置要求：煤矿井下电气设备的保护接地线路应布置在地下矿井中，要求线路布置牢固，不易受到机械挤压和破坏，并与电气设备金属外壳牢固连接。
4. 接地电极要求：煤矿井下电气设备的保护接地电极通常采用专门设计的金属接地极，如耐腐蚀性能好的铜接地极，确保接地电气设备的可靠接地。
5. 接地系统维护要求：煤矿井下电气设备保护接地系统应定期巡视、维护和检测，保持接地系统的良好状态，避免接地电阻过高或接地线路断裂等情况的发生。
需要注意的是，以上规定仅为一般性指导，具体的煤矿井下电气设备保护接地安装规定可能会有所不同，需要根据具体的国家或地区规范进行具体操作。
第 1 页共 1 页。
煤矿井下电气设备安装标准
煤矿井下电⽓设备安装标准问：我是煤矿⼯⼈，怎么加⼊组织？答：点击上⽅蓝⾊“煤矿安全规程”关注即可！煤矿安全知识在煤矿想要升职涨⼯资？赶紧关注学习吧关注电⽓设备安装标准⼀、外部标准：1、电⽓设备应上设备架，设备架离地约0.3⽶。
2、正确连接电⽓设备接地线和接地极，接地极与电⽓设备的距离⼤于5m。
3、每组电⽓设备两台设备间距约0.5⽶（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。
4、凡有电缆压线板的电器，引⼊引出电缆必须⽤压线板压紧，但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同⼀部分的螺母、螺栓其规格应要求⼀致。
螺杆裸落部分⼀般为1－3扣。
凡⽤螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量，余量不⼩于1毫⽶，否则为失爆。
线嘴应平⾏压紧，两压紧螺丝⼊⼝之差应不⼤于5毫⽶，否则为不完好。
7、隔爆接合⾯紧固螺栓应加装弹簧垫，⽤弹簧垫圈时其规格应与螺栓保持⼀致，紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时，应向⾥；密封圈内径与电缆外径的配合为±1毫⽶；密封圈⼑削后应整齐圆滑，不得出现锯齿状。
⼆、内部标准：1、电缆护套伸⼊器壁的长度为5⾄15mm，⼩于5mm是失爆，⼤于15mm为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、⽆⽑刺。
卡⽖(或平垫圈)弹簧垫(双帽齐全)使⽤线⿐⼦时可不⽤平垫圈，接线后，卡⽖(或平垫圈)不压绝缘胶⽪或其他绝缘物，芯线裸露距卡⽖(或平垫圈)不⼤于10mm。
3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相⽕线拉紧或松脱，地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。
5、接线腔内清洁⽆杂物，电源板盖好。
6、防爆⾯清洁⽆杂物，⽆锈迹，光滑⽆伤痕，必须涂凡⼠林。
7、当线嘴已全部压紧仍不能将密封圈压紧时，只能⽤⼀个厚度适当，不开⼝的⾦属圈来调整，不得填充其他杂物(包括再加密封圈等)。
煤矿井下供电设计规范 GB50417
煤矿井下供电设计标准GB50417煤矿井下供配电设计标准GB50417-2022中华人民共和国建设部2022 年05月21日发布 2022 年12月01日实施1煤矿井下供配电设计标准GB50417-20222022 —05—21 发布 2022 —12—01 实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第646号，建设部关于发布国家标准《煤矿井下供配电设计标准》的公告，现批准《煤矿井下供配电设计标准》为国家标准，编号为 GB50417—2022 ，自 2022 年12月1日起实施。
其中，第2.0.1、2.O.3、2.0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5.1.4(4.5.6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7.1.4、7.1.5、7.2.1、7.2.8 条(款)为强制性条文，必须严格执行。
本标准由建设部标准定额研究所组织中国方案出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本标准是根据建设部建标函[2022]124号文件《关于印发“2022年工程建设标准制定、修订方案(第二批)〞的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本标准在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年开展较快，其供配电系统有了比拟成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本标准共8 章，内容涉及煤矿井下供电的各个方面，主要包括：总那么、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿井下电气设备安装标准
煤矿井下电气设备安装标准Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约米。
2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。
3、每组电气设备两台设备间距约米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。
4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同一部分的螺母、螺栓其规格应要求一致。
螺杆裸落部分一般为1－3扣。
凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。
线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。
7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。
二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm 为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。
3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。
5、接线腔内清洁无杂物，电源板盖好。
6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。
7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。
煤矿井下电气设备保护接地安装规定范本
煤矿井下电气设备保护接地安装规定范本1. 前言本规定是根据国家相关法律法规和煤矿井下电气设备保护接地的实际需求制定的，旨在确保煤矿井下电气设备的安全运行和人身安全。
本规定适用于所有煤矿井下电气设备的保护接地工作。
2. 安全接地的目的和要求2.1 目的安全接地的目的是为了保护煤矿井下电气设备和人员免受电击和火灾的危害，确保电力系统的可靠运行。
2.2 要求2.2.1 接地电阻煤矿井下电气设备的保护接地电阻应符合国家相关标准的要求，以确保接地电阻在安全范围内，保证电流通过接地线路时安全可靠。
2.2.2 接地装置煤矿井下电气设备的保护接地装置应选用符合国家电力设备安全标准的产品，具备良好的导电性能和耐腐蚀性能。
接地装置的安装应牢固可靠，与接地电源连接良好，确保接地电阻和接地线路的可靠性。
2.2.3 接地线路煤矿井下电气设备的保护接地线路应采用符合国家相关标准的优质导电材料，经过仔细铺设和固定，线路接头应牢固可靠，确保接地线路的导电性能稳定可靠。
3. 接地装置的安装要求3.1 安装位置煤矿井下电气设备的保护接地装置应安装在设备或设备组的近旁，便于操作和维护。
对于特殊的设备，应根据实际情况确定合适的安装位置。
3.2 安装方式3.2.1 固定式接地装置：对于需要固定式接地装置的设备，应在设备周围设置铜接地线或其他导电旁路，确保设备与接地装置良好连接，并使接地装置与大地之间的接地电阻处于安全范围内。
3.2.2 移动式接地装置：对于需要移动式接地装置的设备，应选择可靠的连接方式和合适的接地装置，确保接地效果可靠，能够在需要时快速设置，提高工作效率和工作安全性。
4. 接地线路的铺设要求4.1 线路材料煤矿井下电气设备的保护接地线路应选用符合国家相关标准的优质导电材料，具备良好的导电性能和耐腐蚀性能。
4.2 线路铺设4.2.1 线路路径：接地线路的铺设路径应考虑到井下的实际情况，尽量避免与其他设备和线路交叉，确保线路的独立性和安全性。
煤矿井下电气管理规定
煤矿井下电气管理规定一、引言煤矿井下电气管理是确保煤矿井下电力设备、电气系统运行安全的关键措施。
为了保护矿工和矿山设施的安全，制定本规定，以规范煤矿井下电气设备的安装、运行和维护。
二、安全责任1. 矿山管理单位应建立健全安全管理制度，明确电气管理的责任分工。
负责电气管理的人员应熟悉电气设备的运行特点和维护要求，具备相应的专业知识，并持有相关证书。
2. 矿山管理单位应定期组织电气设备的安全检查，发现问题及时整改。
对于发现的电气隐患，应立即采取措施进行隔离和解决，确保设备安全运行。
三、设备安装与维护1. 电气设备的安装应符合国家标准和相关规定，确保设备的可靠性和安全性。
设备安装完成后，应进行验收并做好相应记录。
2. 煤矿井下电气设备的维护应按照规定的周期进行，维护记录应详细记录设备的检查情况、维修记录和更换部件等信息。
3. 电气设备的检修和维护应由持有相应证书的专业人员进行，确保操作的科学性和安全性。
四、电气设备的防护与应对意外1. 煤矿井下电气设备应设置可靠的防护装置，防止人员误触和设备的损坏。
同时，在设备附近应设立明显的警示标志，提醒人员注意。
2. 矿山管理单位应建立健全应急预案，并定期进行演练，以便应对电气设备故障和意外情况。
在发生故障时，应及时采取措施维护设备和保护人员的安全。
五、培训与教育1. 对于接触煤矿井下电气设备的矿工，矿山管理单位应进行必要的培训和教育。
培训内容包括电气设备的安全操作、常见故障的解决方法以及紧急情况的应对措施等。
2. 现场管理人员应定期组织安全培训和考核，确保人员具备足够的安全意识和操作技能。
六、违规行为的处理对于违反本规定的行为，矿山管理单位应及时进行调查，并按照相关规定进行相应的处罚。
对于情节严重的，应予以停工整顿并追究相关人员的责任。
七、监督与检查1. 煤矿井下电气设备的安全管理应有相应的监督机构进行监督和检查。
监督机构应采取定期检查、不定期抽查、领导带班检查等方式，确保电气设备的安全运行。
煤矿井下电气设备安装标准
煤矿井下电气设备安装标准煤矿是我国重要的能源资源之一，煤矿井下是采矿工作的主要场所。
在井下作业中，电气设备的安装标准非常重要，它关系到工人的生命安全和生产效率。
本文将详细阐述煤矿井下电气设备的安装标准。
1.井下电气设备的选用标准：（1）符合国家相关标准的要求。
电气设备在选择之前，必须经过国家相关部门的批准，并且符合国家相关标准的要求。
（2）具备防爆性能。
井下电气设备必须具备防爆性能，能够适应井下恶劣的环境。
（3）具备可靠性能。
井下电气设备必须具备可靠的性能，能够正常运行，在遇到突发情况时能够快速切断电源。
（4）具备高效性能。
井下电气设备必须具备高效的性能，能够满足矿井通风、水泵、排瓦斯等设备的需要。
2.井下电气设备的安装与连接标准：（1）安装位置：井下电气设备的安装位置必须符合国家相关标准的要求，离火源和易燃物距离要合理，以避免火灾的发生。
（2）采用合适的线缆：井下电气设备的连接线缆必须采用防爆、阻燃等合适的线缆，以确保线缆的安全性。
（3）连接方式：井下电气设备的连接方式必须符合规范的要求，采用合适的接线盒、端子等设备，确保电气连接的可靠性。
（4）接地保护：井下电气设备必须进行接地保护，以保证人身安全。
3.井下电气设备的检测与维护标准：（1）定期检测：井下电气设备必须定期进行检测，包括电气连接的检测、绝缘电阻的测量等，以发现潜在的安全隐患。
（2）定期维护：井下电气设备必须进行定期的维护，包括清理设备的灰尘、油污等，以保证设备的正常运行。
（3）故障处理：井下电气设备出现故障时，必须及时进行处理，切断电源，维修设备，保证工人的安全。
总之，煤矿井下电气设备的安装标准是确保工人安全、提高生产效率的基础。
只有严格按照国家相关标准进行设备的选用、安装、连接、检测和维护，才能有效预防事故的发生，保证矿山的安全稳定生产。
同时，矿山企业也应加强员工的安全教育和培训，提高员工的安全意识和应急能力，共同维护井下工作环境的安全与稳定。
煤矿井下电气设备保护接地安装规定(4篇)
煤矿井下电气设备保护接地安装规定煤矿井下电气设备保护接地是煤矿井下电气设备安装中至关重要的一环，它不仅能够保护工作人员的人身安全，还能保护设备免受电气故障和雷击等自然灾害的影响。
本文将详细介绍煤矿井下电气设备保护接地的安装规定。
一、煤矿井下电气设备保护接地的基本要求1. 根据《煤矿安全规程》的规定，井下电气设备保护接地应符合国家相关标准和规范的要求，并经过验收合格。
2. 井下电气设备保护接地应经常进行检查和维护，确保接地电阻在规定范围内，并及时处理接地故障。
3. 井下电气设备保护接地应与矿山综合地质环境相适应，确保工作人员和设备的安全。
4. 井下电气设备保护接地应采用专用的接地装置，具备良好的导电性能和耐久性。
二、煤矿井下电气设备保护接地的具体要求1. 接地电阻：井下电气设备保护接地的电阻应符合国家标准和规范的要求。
通常情况下，煤矿井下电气设备的接地电阻不得大于10欧姆，特殊情况下可根据实际需求改变。
2. 接地体材料：井下电气设备保护接地体材料应选择导电性能良好且耐久性强的材料，如铜、铝等金属材料。
接地体的横截面积应根据设备的额定电流和接地电阻的要求来确定。
3. 接地布线：井下电气设备保护接地的布线应符合国家标准和规范的要求。
布线应避免与其他设备或管道等非电气设备接触，要保持良好的绝缘状态。
接地线应固定牢固，不得松动或断裂。
4. 接地装置的选择：井下电气设备保护接地装置应符合国家标准和规范的要求。
常见的接地装置有接地棒、接地网等，其选择应根据实际情况和设备的需要来确定。
5. 接地测量：井下电气设备保护接地的电阻应定期进行测量和检查，确保接地电阻在规定范围内。
测量结果应记录并留存备查。
三、煤矿井下电气设备保护接地的施工要求1. 施工前应进行详细的方案设计和施工准备工作，确保施工过程中不影响设备正常运行和施工人员的安全。
2. 施工人员应经过专门培训，并具备相关技术和工作经验。
3. 施工现场应设置必要的标识和隔离设施，确保工作区域的安全。
煤矿井下电气设备保护接地安装规定与煤矿井下电气设备防爆管理制度
煤矿井下电气设备保护接地安装规定与煤矿井下电气设备防爆治理制度煤矿井下电气设备保护接地安装规定为标准我司井下电气设备保护接地的正确和使用，防止一切人身触电事故的发生，避开设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下、检查、维护要求，望各单位严格遵照执行。
一、保护接地的要求：1.电压在 36V 以上和由于绝缘损坏可能带有危急电压的电气设备的金属外壳、构架、铠装电缆的钢带〔或钢丝〕、铝皮及屏蔽护套等必需有保护接地。
2.接地网上任一保护接地点的接地电阻值不得超过２；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１。
并每一季度检验一次。
3.连接主接地极的接地母线，承受截面不小于 50mm2 的铜线，或截面不小于100mm2 的镀锌铁线或扁钢〔厚度不小于4mm〕。
连接地线截面应承受不小于25mm2 的铜线或不小于50mm2 的镀锌铁线或扁钢〔厚度不小于4mm〕。
4.主接地极应在主、副水仓中各埋设一块。
局部接地极可设置于巷道水沟内或其他就近的潮湿处。
6.以下地点应装设局部接地极：⑴采区变电所〔包括移动变电站和移动变压器〕。
⑵装有电气设备的硐室和单独装设的高压电气设备。
⑶低压配电点或 10 米范围内装有 3 台以上电气设备的地点。
⑷由变电所单独供电的掘进工作面，至少应分别设置 1 个局部接第 1 页共7 页地极。
无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷〔胶带运输行〕至少应分别设置 1 个局部接地极；⑸连接高压动力电缆的金属连接装置。
对于井下单台低压电气设备的保护接地应按局部接地要求执行，必需保证接地点的电阻值不小于２。
二、井下电气设备保护接地制作标准：1、井下硐室、对手交接班地点如中心变电所、采区变电所、乳化泵站、瓦斯抽放泵站电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，承受截面不小于25mm2 的裸铜线。
2、井下固定、半固定设备但无人看管或移动电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，承受截面不小于 50mm2 的镀锌铁线，即直径不小于 8 毫米的 50mm2 钢绞线。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。
一、保护接地的要求：1．电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。
2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１Ω。
并每一季度检验一次。
3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4mm）。
连接地线截面应采用不小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4mm）。
4.主接地极应在主、副水仓中各埋设一块。
局部接地极可设置于巷道水沟内或其他就近的潮湿处。
6.下列地点应装设局部接地极：⑴采区变电所（包括移动变电站和移动变压器）。
⑵装有电气设备的硐室和单独装设的高压电气设备。
⑶低压配电点或10米范围内装有3台以上电气设备的地点。
⑷由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷（胶带运输行）至少应分别设置1个局部接地极；⑸连接高压动力电缆的金属连接装置。
对于井下单台低压电气设备的保护接地安装应按局部接地安装要求执行，必须保证接地点的电阻值不小于２Ω。
二、井下电气设备保护接地制作标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、瓦斯抽放泵站电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。
2、井下固定、半固定设备但无人看守或移动电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于8毫米的50mm2钢绞线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约0.3米。
2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。
3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm 左右为准）。
4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同一部分的螺母、螺栓其规格应要求一致。
螺杆裸落部分一般为1－3扣。
凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。
线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。
7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。
二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。
3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。
5、接线腔内清洁无杂物，电源板盖好。
6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。
7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。
8、其它标准参照«井下防爆电气设备检查标准五十条»（见附1）。
三、以上规定如有与《煤矿安全规程》或其它国家标准相冲突时，以国家标准为准。
井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。
二、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求：A、铠装电缆要求：弯曲半径≥20倍电缆外径B、橡套电缆要求：弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m，在立井井筒内不得超过6m。
四、悬挂高度符合下列要求（以下高度以电缆钩最下方为准）1、主要运输巷不低于1.6m。
2、掘进与回采巷道平巷悬挂不低于1.6m，放顶硐室及机电硐室处不低于1.8m。
五、悬挂应有适当的弛度，一般以电缆拉直后自然垂下为宜。
六、一般规定1、严禁用小电缆钩挂大电缆。
2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。
3、巷道一侧挂有2根以上电缆时，不得交叉，且弛度一致，不得错钩吊挂。
4、电缆钩一钩只准挂一根电缆。
5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力。
6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。
七、其它规定1、电缆不得挂在风管或水管上。
2、电缆不得遭受淋水。
3、电缆上严禁悬挂任何物件。
4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。
5、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。
6、高低压电缆敷设在巷道同一侧时：A、高低压电缆之间的距离应大于100mm ；B、高压电缆之间、低压电缆之间的距离不得小于50mm。
8、穿墙电缆穿管敷设，管两端用必须用黄泥封堵。
八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称。
2）字迹清楚不潦草，并与实际相符。
标志牌的粘贴要求1）箭头指向正确，即：箭头由电源指向负荷端或受电端。
2）巷道内敷设的电缆每50m粘贴1个标志牌。
3）拐弯处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌。
4）电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。
九、皮带等电器设备控制、测量、信号等用途电缆1、允许使用扎带绑扎固定。
2、要求横平竖直不交叉。
3、电缆两端挂牌管理，牌上要注明电缆型号、用途等。
十、在总回风巷和专用回风巷不应敷设电缆,特殊情况下需敷设时必须制定相应的安全措施。
接地装置敷设标准一、材料要求1、主接地极：钢板2块规格：S≥0.75 m2厚度≥5 mm2、主接地母线：（1）扁铁规格：S截≥100mm2 厚度≥4 mm（2）镀锌钢绞规格：S截≥100mm2（3）铜线规格：S截≥50mm23、局部接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼4、辅助接地母线：（1）扁铁规格：S截≥50mm2 厚度≥4 mm（2）镀锌钢绞规格：S截≥50mm2（3）铜线规格：S截≥25mm25、接地导线、连接导线：（1）裸铜线：S截≥25mm2（2）镀锌钢绞：S截≥50mm2（3）扁钢：S截≥50mm2厚度≥4mm6、辅助接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼7、辅助连接导线：废旧电缆规格：有效S截≥6mm2二、敷设示意图（附后）三、相关要求1、制作（1）制作单位根据连队要求，对照规定材料标准合理选择材料。
（2）主接地母线和辅助接地母线使用扁铁时，“┅”型（顺长）接口之间的重复压接长度不小于100mm。
“┗”型连接处使用三角形连接，扁铁上100mm处打一个ø14的孔，用扁铁连接。
（3）接地线和连接导线使用S截≥50 mm2的镀锌钢绞，两端头使用铜接线鼻固定。
2、敷设地点（1）井下中央变电所（2）采区变电所（3）机电设备硐室和单独装设的高压电气设备（包括高压接线盒）（4）低压配电点装有三台及三台以上的地点（包括设备平台）（5）无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷、（胶带运输巷）、以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
3、安装形式（1）中央变电所参考图1-1。
（2）采区变电所和机电硐室参考图2-1。
.（3）低压配电点或装有三台及三台以上的电气设备参考图2-2。
（4）盘区水仓参考图2-3。
（5）高压接线盒和单独安装的高压电气设备参考图2-4。
（6）照明综保及低压馈电参考图3-1。
4、安装要求（1）主接地母线、辅助接地母线使用扁铁、镀锌钢绞或铜线。
（2）连接导线、接地导线根据现场情况选择扁铁、镀锌钢绞或铜线。
（3）三台以上电气设备（包括开关、电机）外壳上的接地螺栓用导线全部连接到接地母线上。
（4）有漏电实验的单台开关必须加设接地极及辅助接地极。
（5）接地极使用管材时必须垂直于地板敷设，埋入地下深度不能小于75cm，露出地面长度不小于10cm；使用钢板时深度不能小于50cm，并添加吸湿（食盐）材料（设备平台除外）。
（6）工作面及各巷道未构成接地系统设备，安装时必须打接地极。
电气设备和电缆的检查、调整周期规定检查、调整项目检查周期备注使用中的防爆电气设备的防爆性能每月一次每日应由跟班电工检查一次外部电气设备的额定电流、短路倍数整定每6个月一次负荷变化时应及时整定高压电缆的泄露和耐压试验每年1次主要电气设备绝缘电阻的检查每6个月一次固定敷设电缆的绝缘和外部检查每季一次每周应由专责电工检查一次外部和悬挂情况移动式电气设备的橡套电缆绝缘检查每月一次每班由当班司机、电工检查一次外皮有无破损接地电网接地阻值测定每季一次新安装的电气设备绝缘、接地电阻的测定投入运行前低压馈电开关短路、漏电试验检查每天一次照明综保短路、漏电试验检查每班一次备注：检查和调整结果应记入专用的记录表内。
检查和调整中发现的问题，应指派专人限期整改。
电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小于1000兆欧。
4）监视线绝缘阻值相间不得小于2兆欧。
2、电机的绝缘阻值要求：1）660V绝缘阻值相对地不得小于10兆欧。
2）1140V绝缘阻值相对地不得小于50兆欧。
3、高压开关、馈电、启动器的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小1000兆欧。
4、变压器的绝缘阻值要求：1）10KV高压侧绝缘阻值相对地不得小于1000兆欧。
2）1140V低压侧绝缘阻值相对地不得小于50兆欧。
3）660V低压侧绝缘阻值相对地不得小于10兆欧。
接地电阻的要求及标准1、接地网上任一保护接地点的接地电阻值不得超过2欧。
2、移动式和手持式电气设备的接地电阻值不得超过1欧。
低压电网过流保护整定标准1、馈电开关电流整定标准：（1）整定电流： I Z≥ΣI N（2）整定倍数： N ≥（I Qe+ΣI其它）/I Z上式中：I Z为馈电开关过流保护整定值，A；ΣI N为馈电开关负荷侧所带设备额定电流之和，A；N为馈电开关电流整定倍数；I Qe为馈电开关负荷侧所带设备中最大电机的额定起动电流,A；ΣI其它为馈电开关负荷侧除最大电机外其它电机的额定电流之和，A。
（3）整定值灵敏度的校验，应满足：I d(2) /（N· I Z）≥1.5I d(2)为馈电开关保护范围最远点的两相短路电流，A；N、 I Z同上1.5为保护装置的可靠动作系数。
煤矿井下常用电动机的额定起动电流的选值：对于绕线型电动机，其近似值可用1.5乘以额定电流；对于鼠笼电动机，其近似值可用额定电流乘以6。
2、电磁起动器电流整定标准：（1）A、额定电压为380V：I Z≥2P NB、额定电压为660V：I Z≥1.15P NC、额定电压为1140V：I Z≥0.67P N（2）对于电磁起动器需整定短路倍数时，短路倍数一致取8倍。
（3）整定值灵敏度的校验，应满足：I d(2) / 8I Z≥1.5上式中：I d(2)为磁力起动器保护范围最远点的两相短路电流，A；I Z为磁力起动器过流保护整定值，A；1.5为保护装置的可靠动作系数。
附1:井下防爆电气设备检查标准(五十条)1、鸡爪子：（1）橡套电缆的连接不采用硫化热补或同等效能的冷补者；（2）电缆(包括通讯、照明、信号、控制以及高低压橡套电缆)的连接不采用接线盒的接头；（3）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密(漏出芯线)的接头。
2、羊尾巴：电缆的末端不接防爆电器设备或防爆元件者为羊尾巴。
