第一章控制器特性
1.1控制器组成
JB-TT(TG)-JF999-B型火灾报警联动控制器消防联动控制器(以下简称控制器),由显示控制盘MCU(高度5U)、LPU总线回路板、CCU直线控制盘(高度2U)、BCU总线控制盘(50点,高度3U)、BCU总线控制盘(90点,高度4U)、电源等几大部分组成。其中:显示控制盘由显示控制板、键盘板等部分组成;CCU直线控制盘由直线控制板、直线端子板和直线接口盒等构成;电源由BYF-2710A 消防电源和备用电池组构成。
1.2控制器结构
JB-TT(TG)-JF999-B火灾报警控制器消防联动控制器外形图:
1.3技术特性
线制:两总线,无极性;
部件容量:每回路满载200点(探测部件与联动控制部件混编),15个楼层显示器;
巡检周期:3秒;
长线距离:1500米(截面积≥1.0平方毫米多股铜芯软线);
环境温度:-10℃~+50℃;
环境湿度:≤95%
外接电源:AC220V,50Hz
备用电源:DC24V17Ah
外型尺寸
琴台机柜(双节):1062mm(长)×900mm(宽)×1350mm(高)
立式机柜:480mm(长)×550mm(宽)×1770mm(高)
消防联动控制系统构造原理组成
消防联动控制系统概述
消防联动控制系统是火灾自动报警系统中的一个重要组成部分。通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置(防火卷帘控制器等)、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。
消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图
第一节消防联动控制器
消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信息,按预设逻辑对自动消防设备实现联动控制和状态监视。消防联动控制器可直接发出控制信号,通过驱动装置控制现场的受控设备。对于控制逻辑复杂,在消防联动控制器上不便实现直接控制的情况,通过消防电气控制装置(如防火卷帘控制器)间接控制受控设备。
一、分类
消防联动控制器可按结构形式、使用环境和防爆性能进行分类。
紫荆花商务中心所用台式消防联动控制器
.;图2-2消防联动控制器示例图
二、功能和性能
1.功能
1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号,并发出火灾报警声、光信号。在
非延时状态下能在3s(一般发生动作后会有一段信号传输过程)内向与其连接的各类受控设备发出启动信号,按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号,并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的
报警信号,显示其所在的部位,发出报警声、光信号,将报警信号发送到连接的火灾报警控制器。
消防联动控制系统讲解
对日常维护情况进行记录,以便跟踪设备的运行 状态和及时发现潜在问题。
系统故障排查与处理
故障诊断
根据故障现象,分析可能的原因,确定故障点。
故障修复
根据故障诊断结果,采取相应的修复措施,如更换损坏的部件、 调整设备参数等。
故障预防
针对常见故障,制定预防措施,以降低故障发生的概率。
定期检测与升级
设备联动控制
系统能够根据火灾现场情况,实现消防设备 的联动控制,提高灭火和救援效率。
消防应急预案管理
制定消防应急预案
系统提供制定消防应急预案的功 能,包括预案的编制、审核、发 布等环节。
预案执行与调度
在接收到火灾报警信息后,系统 能够根据预案要求,自动或手动 执行相应的应急处理措施,包括 人员调度、设备调配等。
管材、接线端子、工具箱等。
确定安装人员和培训
选择具备相关技能和资质的安装人员 ,并进行必要的培训,确保他们熟悉
系统安装的规范和要求。
消防设备的安装与调试
安装消防报警设备
根据设计图纸和规范,安装火灾探测器、报警控制器 等消防报警设备,并确保设备连接正确、稳固。
安装消防灭火设备
根据灭火需求,安装相应的灭火设备,如喷淋头、灭 火器等,并确保设备符合规范要求。
智能控制
系统可以根据火灾报警信号自动启动,也可 以通过手动控制启动,提高应急响应的效率 和可靠性。

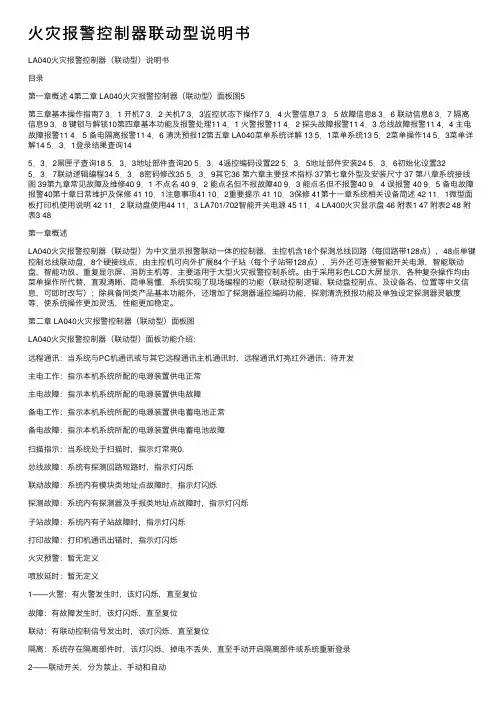

火灾报警控制器联动型说明书
