光伏发电初步设计说明书资料
4000W屋顶光伏发电系统方案设计说明书模板
光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。
不管是独立使用还是并网发电，光伏发电系统主要由太阳电池板(组件)、控制器和逆变器三大部份组成，它们主要由电子元器件构成，不涉与机械部件。
光伏发电系统分为独立光伏发电系统、并网光伏发电系统(1)独立光伏发电系统独立光伏发电也叫离网光伏发电。
主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统(2)并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
可以分为带蓄电池的和不带蓄电池的并网发电系统。
(1)背景一 XX 市家庭用户，屋面类型为水泥屋面。
主要电器设备为一盏功率为 60W 普通照明灯和一台功率为300W 电视机。
(2)用电量分析电灯和电视机每天平均使用 5 小时，每天用电量为： (60W+300W) x 5h=1800Wh (即 1.8 度) ,考虑到特殊情况的每天最大用电量为 2.5 度电。
(3)装机容量的确定据 XX 气象数据统计， XX 最 XX 续阴雨天气为 3 天，光伏发电在阴雨天连续提供的电量应达到： (3+1) X 2.5=10 (度)，因此本光伏发电系统的装机容量设定为 4000W，4000W 的光伏发电系统日均发电量约 11.2 度，用户电器按每天运行5 小时计算，可满足其正常使用4 天。
(4)系统介绍根据用户用电情况本工程选用离网光伏发电系统。
离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。
电池组件方阵在有光照情况下，电池吸收光能，电池两端浮现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。
在光生伏特效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能，。
4.2MWp分布式光伏发电项目初设说明书word可编辑
4.2MWp分布式光伏发电项目初步设计说明书编制人：审核人：批准人:xx市xx工程有限公司20xx年xx月1 综合说明1.1概述能源问题是世界发展的关键。
随着不可再生的煤、石油、天然气等化石能源不断减少，为了要维持国家的可持续发展，迫切需要可再生新能源，如太阳能、风能、生物质能等。
xx支护装备有限公司4.2MWp分布式光伏发电项目（以下简称本工程）由乐叶光伏能源有限公司投资开发建设。
光伏组件布置于厂区第一联合厂房屋顶；接入方案：公共连接点（PCC）是分界开关，并网点（POI）为并网馈线柜的电缆压接点（最终系统并网方案由电网管理部门确定）。
根据本工程的实际情况，保持原有建筑风格，彩钢瓦屋面利用原有的倾斜度，采用平铺安装，屋顶总装机容量为4.22598MWp。
1.2 太阳能资源宁夏回族自治区，位于北纬35°14~39°23，东经104°17～107°39之间。
宁夏疆域轮廓南北长、东西短。
宁夏太阳能资源比较丰富，是我国太阳辐射的高值区之一，太阳能开发潜力巨大。
据1961~2004年宁夏太阳辐射资料统计表明，全区平均5781MJ/m2²a，其空间分布特征是北部多于南部，南北相差约1000MJ/m2²a，灵武、同心最大，达6100MJ/m2²a以上，且直射辐射多、散射辐射少。
全年晴天多，雨天少，日照时数多大2835h，年日照百分率达64%，北部石嘴山地区年日照时数高达3100h。
厂区适合光伏电站的建设。
1.3 工程地质1）拟建场地为厂区内，场地平坦。
2）依据《建筑抗震设计规范》GB50011-2010标准，建筑抗震设防烈度为8度0.2g第二组。
3）此次并未收集到地勘资料，由于新增均为设备基础，设备重量较小，基础方案均选择浅基础方案。
1.4 光伏系统总体方案设计及发电量计算通过技术和经济综合比较，结合场地面积等因素，本工程电池组件选用285Wp单晶硅电池组件14828块，装机容量为4.22598MWp。
分布式光伏电站初步设计报告图纸及说明书
分布式光伏电站初步设计报告图纸及说明书一、设计背景和目标分布式光伏电站的设计旨在利用分布式发电技术，将光伏电站分布在不同的地理位置，以最大限度地发挥太阳能资源的利用效益。
本设计的目标是搭建一个可靠、高效的分布式光伏电站系统，为当地提供清洁能源，并实现经济效益。
二、设计参数1. 预计年均发电量：根据当地的太阳辐射情况，预计年均发电量为xxxx kWh；2. 安装面积：根据光伏电池板的型号和数量计算，预计总安装面积为xxxx平方米；3. 转换效率：光伏电池板的转换效率为xxxx%；4. 并网接入容量：根据当地电网的容量，预计分布式光伏电站的并网接入容量为xxxx kW。
三、系统组成1.光伏电池板：根据设计参数确定光伏电池板的数量和型号，采用高效转换效率和长寿命的光伏电池板；2.逆变器：将直流电转换为交流电，适应并网接入，并提供稳定的交流电输出；3.备用电池组：用于储存电能，并在夜间或云天气等情况下提供电力供应；4.监控系统：通过监测光伏电池板的工作状况、发电量和电网连接状态等数据，实现对分布式光伏电站的远程监控和管理；5.并网接入设备：包括电力计量装置、保护装置和断路器等，确保分布式光伏电站与电网的安全连接。
四、施工安装流程1.地勘和测量：根据设计要求，进行场地的地勘和测量，并确定安装位置；2.设计方案确认：根据场地条件和设计参数，制定最优的设计方案，并提交审核；3.设备采购：根据设计方案，购买所需的光伏电池板、逆变器、备用电池组等设备；4.施工安装：按照设计方案，进行光伏电池板的安装、逆变器的配置和备用电池组的连接等工作；5.并网接入：安装并网接入设备，并与当地电网进行连接和调试；6.系统调试和测试：对分布式光伏电站进行系统调试和测试，确保各部件正常工作；7.运行与维护：对分布式光伏电站进行定期巡检和维护，确保系统的正常运行。
五、经济效益分析1.节约能源成本：通过利用太阳能发电，减少对传统电网的依赖，降低能源成本；2.销售电力收益：分布式光伏电站可以将多余的电力卖给电力公司，实现销售电力的收益；3.环境效益：分布式光伏电站减少了化石能源的消耗，减少了温室气体的排放，对环境具有积极的影响。
光伏设计说明
光伏设计说明一、项目概述本设计项目为光伏发电系统，旨在利用太阳能资源为家庭或小型企业提供清洁、可再生的电力。
该系统将包括太阳能电池板、逆变器、储能电池和相关配件。
二、设计目标1. 提高能源自给率，降低对传统电网的依赖。
2. 实现绿色能源的可持续发展，减少碳排放。
3. 优化系统性能，提高发电效率。
三、系统构成1. 太阳能电池板：负责将太阳能转换为直流电。
本设计选用高效单晶硅电池板，具有高转换效率和长寿命等特点。
2. 逆变器：将直流电转换为交流电，以满足家庭或企业用电需求。
本设计选用正弦波逆变器，具有高效率、低噪音等优点。
3. 储能电池：用于储存光伏发电的电能，确保在光照不足时仍能持续供电。
本设计选用锂离子电池，具有高能量密度、长寿命等优点。
4. 支架及配件：用于固定太阳能电池板，并确保其能跟随太阳角度旋转，提高发电效率。
四、系统布局1. 地理位置：选择光照充足、无遮挡物的区域进行安装。
2. 安装角度：根据地理位置和太阳高度角，调整太阳能电池板的安装角度，以最大化接收太阳光。
3. 防雷措施：为保障系统安全，应采取防雷接地措施。
五、效益分析1. 环境效益：光伏发电可减少化石燃料的消耗，降低碳排放，有助于改善环境质量。
2. 经济效益：通过自产电力降低能源费用，长期运营可节省大量开支。
3. 可靠性：独立供电系统可避免传统电网故障的影响，提高能源供应的可靠性。
六、结论本光伏发电系统设计旨在实现绿色能源的可持续发展，提高能源自给率，降低碳排放，优化系统性能。
通过合理布局和选型，可充分发挥光伏发电的优势，为家庭或企业带来可观的环境、经济和可靠性效益。

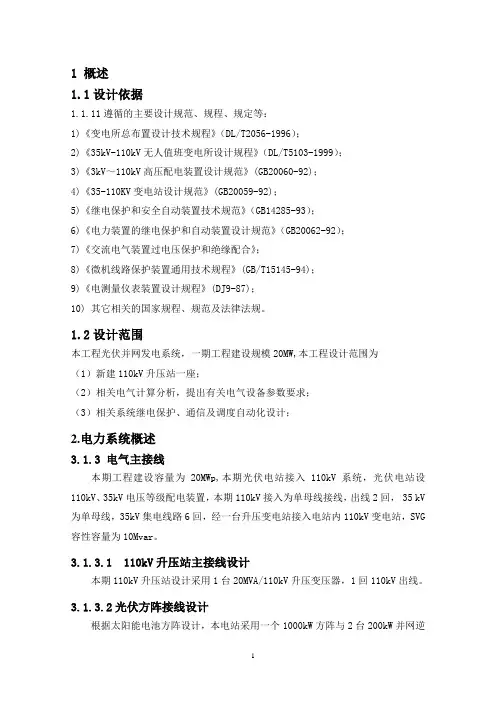

某光伏发电工程初步设计 精品
1 概述1.1设计依据1.1.11遵循的主要设计规范、规程、规定等：1)《变电所总布置设计技术规程》（DL/T2056-1996）；2)《35kV-110kV无人值班变电所设计规程》（DL/T5103-1999）；3)《3kV～110kV高压配电装置设计规范》(GB20060-92)；4)《35-110KV变电站设计规范》(GB20059-92)；5)《继电保护和安全自动装置技术规范》（GB14285-93）；6)《电力装置的继电保护和自动装置设计规范》（GB20062-92）；7)《交流电气装置过电压保护和绝缘配合》；8)《微机线路保护装置通用技术规程》(GB/T15145-94)；9)《电测量仪表装置设计规程》(DJ9-87)；10) 其它相关的国家规程、规范及法律法规。
1.2设计范围本工程光伏并网发电系统，一期工程建设规模20MW,本工程设计范围为（1）新建110kV升压站一座；（2）相关电气计算分析，提出有关电气设备参数要求；（3）相关系统继电保护、通信及调度自动化设计；2.电力系统概述3.1.3 电气主接线本期工程建设容量为20MWp,本期光伏电站接入110kV系统，光伏电站设110kV、35kV电压等级配电装置，本期110kV接入为单母线接线，出线2回， 35 kV 为单母线，35kV集电线路6回，经一台升压变电站接入电站内110kV变电站，SVG 容性容量为10Mvar。
3.1.3.1 110kV升压站主接线设计本期110kV升压站设计采用1台20MVA/110kV升压变压器，1回110kV出线。
3.1.3.2光伏方阵接线设计根据太阳能电池方阵设计，本电站采用一个1000kW方阵与2台200kW并网逆变器组合，全站共计组成20个电池方阵与逆变器组合单元。
拟定电气主接线方案如下：（1）逆变器与35kV升压变压器的组合方式本电站采用2台逆变器与一台35kV升压变压器（36.75/0.27/0.27kV）组合方式。
分布式光伏电站初步设计报告、图纸与说明书
XXXXXXXXXXXXXXXXXXXXXXXX项目初步设计报告、图纸及说明书一、设计报告：本项目建设在 XXXXXXXXXXXXX地点，拟建分布式地面村级光伏电站为 1 个，电站设计安装容量为 XXXXXX千瓦，盈余统筹用于发展壮大村集体经济。
本项目利用太阳能源，不产生废水、废弃物、废气、噪声等污染源，符合环境保护要求。
经设计单位及公司主要技术人员现场勘测，最终采用地埋走线，通过箱式变压器进行并网。
1、基础开挖电缆预埋开挖：从逆变器开挖，深度为 80cm，延伸至高压箱变并网点。
2、电站施工该项目设计有XXXXXXXXXXXXXXXXXXXXX公司设计。
施工XXXXXXXXXXXXXXXXXXXXX公司承建。
二、设计图纸：设计图纸图片 1设计图纸图片 2三、说明书：1、光伏组件说明现阶段本工程拟采用xxxxxxxxxxxxx 有限公司生产的 xxxxxWp单晶太阳能电池组件进行光伏发电的系统设计和发电量预测。
XXXXXWP多晶组件型号Xxxxxxx峰值功率Xxxxx开路电压Xxxxxx短路电流Xxxx最大工作电压Xxxx最大工作电流XXXX电池片尺寸XXXXX电池排列方式、数量XXXXX重量XXXX尺寸XXXXX正常使用25 年后组件输出功率损耗不超过初始值的20%光伏电站布置方案本项目建设规模为XXXXXKWp，实际布置容量为XXXXMWp，共采用 XXXXXWp型太阳能电池 XXXXX片。
本工程的太阳能电池组件的固定方式采用倾角固定，阵列设计倾角为 26o，阵列设计方位为 0 o。
组件排列方式为竖置，横向 (HI)组件布置 10~60 块，竖向 (H2)组件布置 2 块，每排间距 (DI) 0.5m，每列间距(D2)0.5m。
安装阵列时根据实际屋顶面积进行布设。
示意图：2、逆变器说明对于逆变器的选型，本工程按容量选用XXXXXXXXX公司逆变器，整个工程配 XXX台 XXXXkW逆变器。
该逆变器在电网断电情况下瞬间启动防孤岛功能，有效的对大网进行保护。
分布式光伏光伏发电系统初步设计
分布式光伏光伏发电系统初步设计
一、分布式光伏发电系统设计目标
本初步设计要求中，分布式光伏发电系统设计的基本要求是：设计出
一套具有安全可靠、经济灵活的分布式光伏发电系统，能够有效地利用分
布式光伏发电，采用可靠的控制和监测系统，保障分布式光伏发电系统的
可靠运行和稳定性。
二、分布式光伏发电系统设计指标
1、光伏发电效率：应尽量提高光伏发电系统的发电效率。
2、电网供应能力：光伏发电系统的负荷应符合电网规范和负荷要求，使得能够在电网供应统括的范围内，实现电网对光伏发电系统的供电能力。
3、可靠性：系统可靠性应尽可能高，能满足发电系统的稳定性要求，以及保证发电的可靠性，确保用户的用电安全。
4、系统经济性：分布式光伏发电系统的经济性应尽可能优良，确保
分布式光伏发电系统在运行过程中的经济性能。
三、分布式光伏发电系统基本组成
1、光伏发电机组：光伏发电机组是本分布式光伏发电系统的核心部件，主要由光伏阵列、逆变器、电池等组成，主要负责将太阳辐射变为电能。
2、控制和监测系统：控制和监测系统是分布式光伏发电系统的重要
组成部分，主要是由电池监测系。
光伏发电项目初步方案设计
光伏发电项目初步方案设计光伏发电是指利用太阳能将光能转化为电能的一种发电方式。
光伏发电项目是指利用光伏发电技术建设的一套发电系统，其中包括太阳能电池组件、逆变器、电缆等设备。
本文将对光伏发电项目进行初步方案设计。
一、项目背景：随着能源需求的增长和环境保护的要求，利用可再生能源发电已成为发展的趋势。
而太阳能光伏发电作为一种可再生能源发电方式，具有无污染、安全可靠等优点，被广泛应用于全球各地。
二、项目目标：1.建设一套稳定可靠、高效节能的光伏发电系统，满足电力需求。
2.减少对传统化石能源的依赖，降低能源成本。
3.减少温室气体排放，促进环境保护和可持续发展。
三、项目规模：根据电力需求及现有条件，初步确定光伏发电项目规模为100KW。
四、项目布局：1.阳光照射度分析：通过性能考虑，选取具有良好采集效果的地点进行光伏板布置。
2.光伏板安装：选择适合地形、具有良好日照条件的区域进行光伏板安装，以提高光伏电池板能量的利用率。
3.电池板支架：选用抗腐蚀、耐风压强度高的材料制作电池板支架，确保电池板稳固可靠。
4.逆变器安装：逆变器是将光伏模块的直流电转换为交流电的关键设备，应考虑选取符合容量要求、效率高的逆变器进行安装。
5.电缆布线：采用合理的电缆布线方案，降低电能损耗。
6.电网连接：将需要的电能通过电缆与电网连接，实现与电网的交互兑换。
五、项目投资估算：1.光伏电池组件及支架的采购费用；2.逆变器及其他辅助设备的采购费用；3.电缆及其他线路设备的采购费用；4.工程及施工费用；5.运行及维护费用。
六、项目效益：1.可靠发电，提供稳定的电力供应；2.降低能源成本，减轻企业负担；3.减少温室气体排放，促进环境保护；4.可以作为企业形象宣传，提高企业社会责任感。
七、项目风险及对策：1.天气因素：天气不好会影响光伏发电系统的效能，应做好预警并加强系统维护。
2.设备故障：定期对设备进行检修和维护，确保系统的安全运行。
3.政策风险：应密切关注国家政策，及时适应政策变化。
光伏设计方案说明书
光伏设计方案说明书1. 引言本文档旨在对光伏设计方案进行详细说明，包括设计的背景、目标和实施计划等内容。
光伏设计方案是为了利用太阳能光伏发电技术，实现清洁可持续能源的利用和供电。
本方案将涵盖光伏电池组件选择、系统布局、电网接入等关键步骤。
2. 设计背景目前，传统能源的使用带来了严重的环境污染和气候变化，为了减少对环境的负面影响以及降低能源消耗，光伏发电被广泛应用。
本次光伏设计方案的背景包括以下几个方面：2.1 环境保护意识的提高人们对环境保护的意识日益增强，对可再生能源的需求也随之增加。
2.2 政府政策扶持政府出台了一系列支持光伏发电的政策，包括补贴政策和税收优惠。
2.3 经济可行性随着技术的发展和成本的下降，光伏发电的经济效益得到了提升，成为一种可以实现商业化运营的能源形式。
3. 设计目标本次光伏设计方案的目标是将太阳能转化为电能，并将其接入电网，以供给相关设备和家庭用电。
具体的设计目标包括：3.1 提高系统效率通过合理的组件选择、系统布局和优化方案，提高光伏发电系统的整体效率。
3.2 实现电网接入确保光伏发电系统能够与电网进行无缝衔接，实现双向传输电能。
3.3 安全可靠保证光伏发电系统的安全性和可靠性，规避火灾和其他事故风险。
3.4 经济可行设计一个经济可行的光伏发电系统，使投资回报率尽可能高。
4. 设计方案本节将详细介绍光伏设计方案的具体内容，包括组件选择、系统布局和电网接入等。
4.1 组件选择根据实际需求和预算限制，选择合适的光伏电池组件，考虑其转化效率、稳定性和可靠性等因素。
4.2 系统布局合理规划光伏电池组件的布局，使其能够最大程度地接收太阳辐射。
同时，考虑光伏组件的安装角度和阴影遮挡等因素。
4.3 逆变器选择选择适合系统规模和电压要求的逆变器，将直流电能转换为交流电能，以供应给电网或相关设备。
4.4 电网接入设计合适的电网接入方案，包括电网的连接方式、电流容量的选择以及与电网之间的保护装置。
光伏初步设计
一、工程任务开发利用可再生能源是国家能源发展战略的重要组成部分，增加新能源是未来发展的趋势，项目所在地太阳能资源条件较好，非常适合建设光伏电站。
基于本地地理环境光照资源好，开发利用太阳能资源建设光伏电站具有得天独厚的优越条件和广阔的前景，符合国家产业政策。
二、工程规模本项目拟利某厂区厂房屋顶安装分布式屋顶光伏，光伏系统容量为 5MWp，运行方式为自发自用余电上网。
本工程分为光伏发电系统，高压接入系统与控制中心等要素组成。
光伏发电系统主要由太阳电池阵列、逆变器及升压系统三大部分组成，其中太阳电池阵列及逆变器组合为发电单元；高压接入系统主要由高压开关柜及相关微机保护装置组成；控制中心主要负责光伏系统与用户负荷间的协调运行，系统由控制中心集中控制，统一调度。
三、总体方案本项目建设总容量 5MWp，光伏所发电能首先满足厂区生产使用，余电上网。
四、项目范围该项目本阶段的主要研究范围包括：（1）确定项目任务和规模，并论证项目开发必要性及可行性。
（2）确定光伏组件及逆变器的型式及主要技术参数，光伏阵列设计及布置方案，并计算光伏系统发电量。
（4）拟定工程总体布置，建筑结构形式、布置和主要尺寸，拟定土建工程方案和工程量。
五、逆变器（1）按功率分类并网逆变器可分为小型、中型、大型逆变器三种。
小型逆变器一为 10kW 以下，中型逆变器为：10kW～100kW；大型逆变器为：100kW 以上。
（2）按输出相数分类按并网逆变器的额定输出功率、输入光伏组串数量、输出为三相或单相，无蓄电池的并网光伏发电系统的逆变方案可分为集中型逆变方案和组串型逆变方案两种。
a.集中型逆变方案集中型逆变方案是指并网光伏发电系统通过集中型并网逆变器将太阳电池方阵输出的直流电能转换为与低压电网在电压上同频、同相、幅值相同，且三相平衡的三相交流电能。
集中型逆变器的单机容量一般由 10kW 至几百 kW 不等。
集中型逆变器具有功率大、体积大、重量重、发热量大、IP 防护等级不高的特点，一般设计成标准电气柜体或箱体，室内安装。
分布式光伏光伏发电系统初步设计
分布式光伏光伏发电系统初步设计分布式光伏发电系统是指将光伏发电设备分散布置在建筑物上，通过独立的逆变系统将直流电转换为交流电，并馈入室内用电系统或并网。
基于分布式光伏的发电系统，可以在建筑物上安装太阳能光伏电池板，将光能转换为电能，满足建筑物的用电需求，同时，多余的电能可以反向馈入电网，实现自给自足或余电上网。
1.光伏电池板：在合理的位置和朝向上安装光伏电池板，以最大程度地吸收太阳能，并将其转换为电能。
光伏电池板可以采用单晶硅、多晶硅或薄膜太阳能电池板等，视具体情况而定。
2.逆变器：逆变器是将光伏电池板输出的直流电转换为交流电的关键设备。
逆变器应具有高效率和稳定的电流输出，同时能够自动监测电网情况，并根据需要进行电流调节。
逆变器还应具备保护系统，如过压保护、过流保护等，以确保系统的安全运行。
3.储能装置：储能装置可以将多余的电能储存起来，以备不时之需。
电池组、超级电容器等都可以作为储能装置使用。
储能装置可在光伏能量供应不足的时候输出储存的电能，或在夜间等无光条件下供电。
4.网络连接与控制系统：通过网络连接，将分布式光伏发电系统与室内用电系统或电网连接起来。
控制系统可以对发电系统进行监测和控制，实现最佳发电扩展和优化调度。
5.安全与维护设施：为确保分布式光伏发电系统的安全运行，我们还需考虑防止雷击、电流反冲等各种安全措施。
此外，需要定期检修、维护和清洁光伏电池板，以保持其发电效率。
6.成本与效益评估：最后，对分布式光伏发电系统的成本与效益进行综合评估。
成本包括设备采购、安装、运营与维护等方面，效益则包括发电量、节约用电费用、环境效益等方面。
根据评估结果，可以确定分布式光伏发电系统的可行性和经济性。
通过上述初步设计，可以实现分布式光伏光伏发电系统的建设与运行。
该系统可以有效地利用太阳能资源，为建筑物提供电能，并减少对传统电网的依赖，同时减少碳排放，降低环境污染。
随着技术的不断发展和成本的降低，分布式光伏发电系统将逐渐成为未来建筑物能源供应的重要方式。
光伏发电系统设计方案专业设计书
光伏发电工程项目方案设计书目录一、概述 (4)1.1项目概况 (4)1.2编制依据 (4)二、建设地址资源简述 (4)2.1日照资源 (4)2.2接入系统条件 (6)三、总体方案设计 (6)3.1光伏工艺部分 (6)3.2太阳电池组件选型 (6)3.3光伏阵列设计 (12)3.4系统效率分析 (15)四、电气部分 (16)4.1概述 (16)4.2系统方案设计选型 (16)4.3电气主接线 (20)4.4主要设备选型 (20)4.5防雷及接地 (30)4.6电气设备布置 (31)4.7电缆敷设及电缆防火 (31)五、工程案例................................................................... 错误!未定义书签。
六、系统配置以及报价....................................................... 错误!未定义书签。
一、概述1.1 项目概况1)建设规模：光伏系统用来供给小区道路亮化用电及楼宇亮化用电。
该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用，系统接入市电作为辅助能源，提高系统的稳定性能。
为减少系统因直流端电流过大造成的线路损耗，系统采用220V直流接入逆变输出三相380V/220V交流。
针对固定式安装电池板，采用最佳倾角进行安装，石家庄地区最佳角度为46度（朝向正南），控制柜、逆变器及蓄电池储能系统均须安放于在室内。
1.2 编制依据本初步设计说明书主要根据下列文件和资料进行编制的：1)GB50054《低压配电设计规范》；2)GB50057《建筑物防雷设计规范》；3)GB31／T316—2004《城市环境照明规范》；4)GBJl33—90《民用建筑照明设计标准》；5)JGG／T16—921《民用建筑电气设计规范》；6)GBJ１6—87《建筑设计防火规范》；7)《中华人民共和国可再生能源法》；8)国家发展改革委《可再生能源发电有关管理规定》；二、建设地址资源简述2.1日照资源我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。
三信50MW光伏发电项目初步设计
三信50MW光伏发电项目初步设计
一、项目概况
三信50MW光伏发电项目位于吉林省三信县的明水乡，拟建设发电容
量50MW的光伏发电场，发电类型为封闭永久光伏发电场，电站占地面积
约210公顷。
发电机组采用板式排列，整站设计容量为50MW，拥有9个
发电机组，每台发电机容量为5.7MW，共计52排，每排安装52片，共计2704片。
二、规划设计
1、发电机组设计
发电机组容量为5.7MW，共计52排，每排安装52片，共计2704片，每片电池容量为300W。
发电机组的型号采用国内知名的电池片生产商，
多晶型号280W和硅片型号285W。
由于多晶电池和硅片电池都具有较高的
效率，因此可使用更少的电池片，降低电站的建设成本。
结合本项目的地
形特点，选择适用的光伏发电机组，安装空间更大，可以实现更大的发电量。
2、电气设计
本电站采用33KV电压输电线路，将9台发电机组连接在室内变电站，室内变电站装有3000KVA变压器，通过33KV联通线路将电站室内变电站
与33KV外侧电缆接头盒接头，再经33KV变电站通往馈电线路。
3、辅助设备设计。
光伏发电项目初步方案设计
光伏发电项目初步方案设计
一、光伏发电项目概况
1.1项目背景
随着我国能源结构的调整，以及可再生能源开发的全面推进，光伏发
电技术的应用越来越多，加上环境污染的问题越来越严重，很多地区的光
伏发电项目被列入可再生能源发展规划中，使得发展光伏发电项目的意义
日益重要。
1.2项目概述
本项目位于XXX地区，占地面积约XXX亩，电站安装容量为XXX千瓦，可满足XXX公司XXX用户所需的电量。
根据既定的发电计划，本项目的发
电量年平均发电量应达到XXX万千瓦时，发电效率可达XXX%。
本项目旨
在有效利用太阳能资源，实现可再生能源发电，为XXX公司提供持续的可
再生能源发电，替代传统燃煤发电，减少碳排放，保护环境。
二、方案设计
2.1电站布局
本项目拟布置为xxx组普通单晶多晶光伏组件，每组连接xxx节并联
组件，每组安装xxx节串联组件，安装总长度约xxx米，每组最大发电容
量约xxx千瓦。
2.2电站选址
本项目选址位于XXX地区，地质稳定，地表地貌平坦，避开变电站等
核心区域，满足中国联合国发电站安全标准的要求。
该地区非农业用地使
用率较高，地质条件良好，可生态及优质的太阳资源发电负荷需求较大，可确保本电站的可靠性及安全性。
光伏发电项目初步方案设计
光伏发电项目初步方案设计一、项目背景随着全球气候变化和环境问题的日益突出，可再生能源的利用已成为全球能源领域的热点。
光伏发电是一种利用太阳能产生电能的技术，具有能源可再生、环境友好、技术成熟等优势。
本文旨在初步设计一个光伏发电项目，以应对日益增长的能源需求，并减少对传统能源的依赖。
二、项目目标1.安装光伏发电设备，利用太阳能发电，满足周边地区的电力需求；2.减少对传统能源的依赖，减少温室气体排放，实现环境友好和可持续发展；3.提供就业机会，促进当地经济发展；4.构建一个可持续发展的能源项目，为未来能源转型奠定基础。
三、项目地点选择项目地点的选择有很大的关键性，需要考虑到以下几个因素：1.光照条件：选择光照强度高、日照时间长的地区，以确保光伏发电设备的发电效率；2.土地条件：选择平坦、无污染、无遮挡的土地，便于光伏电池板的安装和维护；3.经济条件：选择能够提供稳定购电需求的地区，以确保项目的经济可行性。
四、技术方案1.设备选择：选择高效率、可靠性好的光伏电池板和逆变器，以提高发电效率和稳定性；2.安装布局：合理规划光伏电池板的布局，最大限度地利用土地资源；3.电网接入：与当地电网接入，并与电网进行协调运行，在光伏发电不足时自动切换至电网供电，确保电力供应的连续性。
五、资金投入和经济效益1.资金投入：项目需要进行详细的投资估算，包括设备采购费用、土地租赁费用、人力资源费用等；2.经济效益：项目的经济效益包括发电收入、节约传统能源费用、减少环境污染所带来的社会效益等。
六、环保措施1.没有污染物排放：光伏发电是一种清洁能源，不会产生任何污染物；2.减少温室气体排放：光伏发电不需要燃烧燃料，因此能够有效减少温室气体的排放；3.利用废弃物：将废旧电池板进行回收利用，以实现资源的再利用。
七、项目实施计划1.前期准备：确定项目目标和地点，进行资金筹措和技术准备；2.设备安装：选购设备，进行设备安装和调试；3.网络接入：与当地电网进行接入测试，确保接入稳定性；4.运营管理：建立运营管理团队，确保光伏发电项目的正常运营。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章电气二次部分3.1 概述徐州沛县30MWp光伏发电项目采用微机保护, 按综合自动化考虑，全所设置一套计算机监控系统，计算机监控系统和保护装置组成综合自动化系统。
本站运行管理为有人值班，站内配置一套集测量、监视、报警处理、控制和管理等功能于一体的计算机监控系统，系统采用模块化、开放式的分层分布式系统结构。
站级控制层通过以太网与分布式布置的测控装置通信，通过网络设备及规约转换柜实现与站内直流系统、电能计费系统、UPS、图像监视系统、消防等智能设备之间的数据交换，实现变电站所有设备的实时数据采集及处理、站内设备的顺序控制以及联锁控制。
监控系统通过远动接口设备实现与调度之间的通信。
电气二次设备室内屏位按变电站远景规模一次建成，电气二次设备室内布置监控工作台、远动通信屏、光功率预测屏、故障解列屏、公用测控屏、母差保护屏、电能表屏、消弧线圈自动调谐屏、通信设备屏、调度数据网屏、图像监视屏、直流电源柜、通信柜和备用柜位等。
监控、保护、所用电、直流电源柜体尺寸均采用2260×800×600mm，色调一致，柜前加玻璃门，柜后双开门的结构形式。
3.2 二次回路参数额定直流电压：220V；交流电压：380V/220V；电压互感器二次电压：100V；电流互感器二次电流5A。
3.3 操作回路每个开关具有独立的操作回路，操作回路电源和保护电源分开。
3.4 防误操作闭锁本工程采用微机五防系统实现防误闭锁，站级防误闭锁及间隔层相结合。
五防工作站配置相应的锁具，实现全站设备的五防功能，五防的图形系统和数据库与监控系统统一，提高了系统稳定性和可靠性。
35kV采用具有五防功能的开关柜；35kV SVG、接地变本体部分闭锁采用电磁锁。
3.5 测量与计量测量、计量表计均按行业标准《电测量及电能计量装置设计技术规程》、电力行业标准DL448-2000《电能计量装置技术管理规程》进行配置。
有关电气量监视、记录的功能由站内计算机监控系统实现。
电能表选用带通信接口的全电子式多功能电能表。
光伏电站上网计量关口点设在产权分界点，在光伏电站并网线路出线侧设关口考核点，按单表配置0.2S级的多功能电能表。
要求电能表带双485输出，具备失压计时功能，并配置电能量远方终端，采集关口电能表信息及电气二次表计信息后远传到调度中心。
3.6 变电所自动化系统1 系统概述本变电站为有人值班变电站，全站设置一套具有远传功能的计算机监控系统。
监控系统采用分层、分布、开放式网络结构，主要由站控层设备、间隔层设备和网络设备等构成。
站控层设备按变电站远景规模配置，间隔层设备按工程实际建设规模配置。
变电站除了具有防止人员误操作、还应具有防止监控系统故障误控电气设备防护措施。
按照用户变接入系统要求；站内的所有远动信息均可根据需求传送到相关调度，光伏电站与省调、地调通信均采用电力调度数据网络方式。
光伏电站调度自动化设备与省调、地调通信应采用符合省调、地调主站要求的通信规约。
与江苏省调数据网络通信方式采用DL/T634.5 104规约；与地调数据网络通信方式采用DL/T634.5 104规约。
2 主要功能概述数据实时采集监控终端实时采集模拟量、状态量、脉冲量。
根据《地区电网调度自动化设计技术规程》（DL5002－2005）、《电力系统调度自动化设计技术规程》（DL5003－2005），及《国家电网公司光伏电站接入电网技术规定》，结合调度自动化系统功能要求，保证光伏电站远动信息采集完整性，远动信息内容配置考虑如下：1）遥测量：光伏电站总有功功率和总无功功率；35kV 出线有功功率、无功功率，电流；35kV 母线电压、频率；光伏电站辐照度、发电量；2）遥信量：所以断路器、隔离开关位置信号；光伏电站 35kV 出线侧断路器位置信号；35kV 线路保护动作及保护重合闸信号；光伏电站并网状态；逆变器保护动作信号；孤岛效应保护动作信号；3）电度量：35kV 线路双向有功电能量、双向无功电能量。
●远方和就地操作、控制操作控制功能按集控中心（调度端）、站控层、间隔层、设备级的分层操作原则考虑。
远方监控中心通过监控终端实现正常的远方监控操作，在变电所电气二次设备室内也可进行必要的监测和操作；此外考虑变电所事故状态时的应急处理，在配电装置开关柜和继电保护柜上留就地操作功能，可作为备用功能。
远方控制与二次设备之间和就地的操作之间均设置闭锁。
●光伏部分本期工程每个分区的在箱变设一台无线采集设备，本区的箱变测控装置、逆变器监控模块、汇流箱以RS485口接入无线采集设备，然后通过无线传输至开关站控制室。
●有功功率控制根据电网公司文件，国家电网发展(2009)747号《国家电网公司光伏电站接入电网技术规定(试行)》，要求20MWp及以上光伏电站实现有功功率控制功能。
本工程在光伏电站配置一套自动发电控制(AGC)系统，在满足电网调度AGC目标的前提下，实现光伏电站逆变器输出功率的合理分配和光伏电站的优化运行。
该系统与光伏电站综合通信管理终端通信，采集光伏电站实时出力数据和逆变器的实时运行数据，同时通过电力调度数据网经光伏电站综合通信管理终端接收调度主站下达的光伏电站出力目标设定值，经优化计算得出单台逆变器的出力目标值，并发送给光伏监控系统执行，实现AGC闭环控制功能。
●无功功率及电压控制本工程在光伏电站配置一套自动电压控制(AVC)系统，该系统与光伏电站综合通信管理终端通信取得调度AVC主站下达的目标设定值后，与实时监测的并网点电压比较，经过计算得出调控目标设定值，对无功补偿装置、逆变器、有载调压变压器进行统一协调控制，使并网点电压达到要求，实现并网点电压和无功功率的自动调控，合理协调和优化无功分布，保证电网安全稳定运行、提高电压质量、减少有功损耗。
●电能质量在线监测装置35kV出线侧配置电能质量在线监测装置，监测光伏电站的谐波、电压偏差、电压不平衡度、直流分量、电压波动和闪变，通过调度数据网上传调度端。
●调度数据网的接入设备及二次安全防护本工程在光伏电站侧设调度数据网接入设备2套，每套包括路由器1台、交换机2台，配置相应的二次安全防护设备。
在光伏电站内安全区I 与安全区II之间配置硬件防火墙1台，在光伏电站内生产控制大区与管理信息大区之间配置反向隔离装置1台。
3.7 微机保护1. 微机保护元件保护设计按照GB14285-2006《继电保护和安全自动装置技术规程》及国家电网公司《十八项电网重大反事故措施》的规定，主要原则如下：（1）全站元件保护均配置微机型保护。
（2）35kV保护采用保护测控一体化的微机型装置。
（3）35kV系统不设置独立的小电流系统接地微机检测装置，由监控后台实现。
光伏电站35kV为单母线接线方式。
光伏电站本期配置距离保护装置1套，远期配置光纤差动保护装置1套。
光伏电站35千伏侧配置1套母线保护。
35kV光伏进线保护：设微机保护一套，布置在35kV开关柜上。
其中包括：过流保护速断保护限时速断保护三相一次重合闸（电缆出线不投）小电流接地选线35kV SVG补偿柜：设微机保护一套，保护装置布置在35kV SVG补偿柜出线开关柜上。
其中包括：限时速断保护过流保护电流闭锁失压保护过电压保护差压或不平衡电流保护小电流接地选线35kV站用变保护：设微机保护一套，布置在35kV开关柜上。
其中包括：过流保护速断保护限时速断保护非电量保护小电流接地选线35kV接地变保护：设微机保护一套，布置在35kV开关柜上。
其中包括：过流保护速断保护限时速断保护非电量保护小电流接地选线2. 自动装置配置1套频率电压紧急装置，具备低周、低压、高周、高压解列功能，防止系统稳定破坏或事故扩大，在频率超出允许范围内，将光伏电站与系统解列。
3.8 直流系统变电所配置安全可靠的直流电源，采用一组蓄电池组，1套充电装置接线。
蓄电池的容量计及变电所无人值班事故处理的路途时间，经常性负荷按2h，事故照明按1h计算。
蓄电池选用阀控式免维护铅酸蓄电池。
充电机采用高频开关电源模块。
直流系统接线为单母线接线，分为40路馈线回路，直流电压220V。
并带有DC220/48V转行模块，48V给通信设备提供电源，分为10个回路。
交流不停电电源（UPS）系统，容量5kV A，单独组1面柜，单母线接线，分为20路馈线回路，交流电压220V，UPS系统不自带蓄电池组，直流电源由站内220V直流系统提供。
直流蓄电池柜两面：200Ah、2V、104只，电压DC220V。
直流充电柜一面，直流馈电柜一面、直流蓄电池柜两面、UPS屏一面。
3.9 电缆敷设及电缆防火1.抗干扰措施本次工程所有的保护均为微机保护，监控系统也是由计算机和微机型测控装置构成。
这些设备的工作电压很低，一次系统的操作、短路及雷电侵袭所产生的瞬变电磁场通过耦合，极易对二次回路形成干扰。
另外二次回路本身如直流回路中电感线圈的开断所产生的高电压，也会对电子设备产生干扰。
为此除要求设备本身有一定抗干扰能力外，还采取下列措施：1）不同电平的回路不合用一根电缆。
2）沿保护和控制设备与电流互感器、电压互感器、断路器、隔离刀闸等设备连接的二次电缆，应与敷设截面不少于100mm2的、紧密与升压站接地网相连接的专用铜排（缆）构成继电保护安全接地网。
3）电气二次设备室内设置环状等电位专用铜排（缆），并至少用四根50 mm2且距离均匀的铜排（缆）可靠连接至室外的安全接地网。
4）本工程由配电装置至电气二次设备室的微机保护、测控的电流、电压、控制及信号电缆均采用屏蔽电缆。
2.电缆敷设及防火电缆敷设完毕应及时做好防水、防止小动物进入沟内和室内等工作，并根据GB50229《防火规范》要求采取防火措施。
费用列入概算。
微机保护、测控的电流、电压、信号接点引入线均采用屏蔽电缆。
电力电缆和控制电缆的屏蔽层以及铠装的接地措施按GB 50217-2006《电力工程电缆设计规范》要求设计。
户内外采用电缆沟及穿管直埋敷设方式。
电力电缆及控制电缆全部选用铜芯电缆。
不同电平的回路，不合用同一根电缆；强弱电控制、信号回路不合用同一根电缆；交直流回路不合用同一根电缆；所有电流互感器、电压互感器的二次回路接地均按有关反事故措施规定执行。
第四章通信部分4.1 工程概况沛县红日光伏有限公司20MW农光互补集中式光伏发电项目选址为江苏省徐州市沛县胡寨镇，先期装机容量为20MW。
接入过渡方案为新建单回35kV架空线路T接至35kV鹿湖303线，最终方案单回35kV架空线路接入220kV龙城变35kV母线。
4.2 光传输设备配置方案沿红日光伏电站至鹿湖线T接点新建35kV 线路架设1根24芯OPGW+1根ADSS光缆，OPGW由T接点转向至鹿湾变内，并将原有T 接点至鹿湾变线路上地线更换为OPGW，ADSS线路直接引入至鹿湾变内，单回线路长约13km，光纤采用ITU-T G.652单模光纤。
