室分工程(WLAN、GSM、TD)规范
室分设计规范及原则
方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz（E频段，原C频段），总计85MHz。
室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。
在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。
2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。
(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。
目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。
(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm取定，对部分覆盖面积较小的场景可降低功率设计。
(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。
2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
室分系统验收关键点拍照标准(GSM和TD)
序号项目检查内容判断标准拍照要求BBU机器编号（模块顶部的灰色条形码）如：9888U07026-001BBU机器编码清晰可见拍摄BBU机器编号，确保清晰可见RRU条形码编号(配线腔面板正面的灰色条形码标签)如：2102316200108A00020 (Y WD5M1A2CB1)RRU条形码清晰可见拍摄RRU条形码清晰可见BBU整体安装效果图(设备安装正面、线缆走线)设备安装正确、走线规范BBU整体效果图BBU侧所出CPRI线缆安装布放效果图（光纤走线路由和线缆标签）连线整齐、正确规范，标签清晰BBU侧所出CPRI线缆安装布放效果图RRU安装效果图(设备安装正面、电源线、光纤及保护地线走线以及冗余光纤的盘放)连线整齐、正确规范，标签清晰RRU安装效果图GSM&TD-SCDMA室分系统工艺验收拍照标准布式基站位于室分系统近打开RRU配线腔，拍内部安装效果图（光纤、电源线）连线整齐、正确规范，标签清晰打开RRU配线腔，拍内部安装效果图RRU配线腔紧固安装后的效果图（配线腔出线孔的走线路由）连线整齐、正确规范，标签清晰RRU配线腔紧固安装后的效果图RRU侧跳线安装效果图（线缆标签）RRU跳线整齐、连接规范、标签清晰RRU侧跳线安装效果图DCDU侧RRU电源线安装效果图连线整齐、正确规范，标签清晰DCDU侧RRU电源线安装效果图信源（分布式基站位于室分系统近端）1室外RRU电源线和光纤布放固定效果图R跳线整齐、连接规范、标签清晰、走线牢固室外RRU电源线和光纤布放固定效果图2电源1、设备电源安装要求应满足YD/T5040-2005《通信电源设备安装设计技术规范》和具体工程设计要求要求；2、检查连线是否正确整齐、美观；3、检查标签是否规范；1、接线正确美观，接头牢固；2、标签清晰；3、电源箱进出口线连接正确有序；打开配电箱拍摄；可见进线出线、标签等3环境1、器件及材料安装环境应保持干燥、少尘、通风，施工区域的井道、楼板、墙壁严禁出现渗水、滴漏、结露现象；2、整体环境、设备整齐美观；1、环境干燥、清洁；2、标签清晰；拍摄整体安装环境；可见BBU\RRU\直放站等4接地保护1、检查电源接地、保护接地等是否安装要求实施电源接地、保护接地符合规范室分系统和建筑物保护地连接处5设备防雷1、设备防雷接地设施应满足YD5098-2005《通信局（站）防雷与接地工程设计规范》和具体工程设计要求要求；2、防雷箱标签是否清晰1、防雷箱连线正确规范；2、标签清晰；打开防雷箱进行拍摄整体情况，可见连线和标签6一级合路拍摄1、检查是否存在简单合路、合路连线是否正确美观；2、检查标签是否规范清晰；1、接线正确、规范美观；2、标签清晰；1、合路拍摄，可见进出线及标签7信源进口1、检查信号源进口布线是否整齐规范，连线是否正确；2、检查标签是否规范清晰；连线整齐、正确规范信源进口特写8信源出口1、检查信号源出口布线是否整齐规范，连线是否正确；2、检查标签是否规范清晰；连线整齐、正确规范信源出口特写9天线布放距离1、天线部分距离是否符合设计规范、是否距离过大或过小实际安装天线分布与设计误差不大于2米1、楼层天线可视范围整体拍摄；2、天线隐蔽工程需在隐蔽工程完成且未封顶前拍摄10天线安装1、天线的安装位置、设备型号必须符合工程设计要求。
室分三网合一设计原则-09.03.10
室分三网合一（GSM、TD-SCDMA、WLAN）设计原则一、引言室内分布覆盖主要是指在室外宏基站无法穿透的楼宇内通过分布式天线系统实现的室内覆盖。
室内分布系统与室外分布系统构成统一的无线覆盖网络。
室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。
这种方式可以彻底解决室内覆盖的问题，室内分布覆盖产品包括信源和用于信号放大和信号分配的有源和无源器件以及天馈设备。
二、三网合一的必要性现在中国移动室内覆盖主要有三个系统：GSM、TD-SCDMA、WLAN。
移动通信决胜的战场在于室内。
据2G历史数据统计分析，室内的覆盖面积只占移动通信覆盖的区域总面积的20%左右，用于解决室内覆盖的基站数量只占总基站数的25％左右，但在室内却产生了所有覆盖区域的业务量的70%。
据专家分析，室内用户分布密度一般大于室外用户两倍以上，高价值商务客户主要集中在室内，室内静止用户更有可能使用移动通信丰富多彩的数据业务，而根据预测，90%以上的3G数据业务会发生在室内。
可以说，保证网络良好的室内覆盖，是提高服务等级、发展客户的关键，是决定3G成败的重要因素。
在TD-SCDMA及WLAN网络的建设中，室内深度覆盖对网络性能和用户感受有着非常重要的影响。
目前中国移动GSM网络的室内深度覆盖已经比较完善，所以TD-SCDMA及WLAN室内分布系统建设，需要架构在GSM分布系统的基础上，主要采用共室内分布系统的模式。
由于三个网络工作在不同的频段，共用分布系统需要对原有室内分布系统进行改造.因此进行三网合一的改造是非常必要的。
三、各种相关文件标准(1) 《中国移动WLAN设备规范》(2) 《中国移动无线局域网工程总体建设方案》(3) 《900/1800MHz TDMA数字蜂窝移动通信网工程设计规范》（YD5104-2005）；(4) 中国移动通信企业标准《900/1800MHz GSM数字移动通信网话路网技术体制》（QB-TZ-004-2003）(5)《无线通信系统室内覆盖工程设计规范》（YD 5120-2005）；(6) 原邮电部《900/1800MHz TDMA数字移动通信网基站子系统设备技术要求及无线指标测试方法》(YD/T883-1999)。
移动网络现状态及室分、WLAN施工规范_20130305
WLAN（POE交换机的定义及功能）
无线沟通，从芯开始
定义：POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构
不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点 AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
BTS
室内覆盖（干线放大器加无源射频分布系统应用）
无线沟通，从芯开始
室内覆盖（光纤信号分布系统的应用）
无线沟通，从芯开始
室内覆盖（主要设备的介绍）
无线沟通，从芯开始
产品型号 频率范围
5dB
7dB
10dB 800-2500 MHz
15dB
20dB
功分器
耦合度
5±0.6
7±1
10±1
15±1
20±1
中国移动网络现状态及 室分、WLAN施工规范
目
无线沟通，从芯开始
录
中国移动的四网简介
室内覆盖
WLAN 室分工程与WLAN的施工规范
关键连接件（馈线头）的制作
中国移动的四网简介
无线沟通，从芯开始
移动四网协同：GSM、TD-SCDMA、LTE、WLAN
场景，将长期共存。
具备不同的覆盖能力和业务
网络承载定位：
全业务 重要组 成部分 数据与 无线的 组 合 分流数 据、承 载业务
WLAN是中国移动四 网“GSM+TD+LTE+ WLAN”四网并重协 调发展和“无线+基站 光缆延伸+IP+IMS” 全业务网络发展策略 的重要组成部分
WLAN是公司继续保 持无线领域优势、进 入宽带市场和建设无 线城市的经济有效方 式
中国电信室内无线综合分布系统 施工验收规范1
1 总则1.0.1 为了统一中国电信室内无线综合分布系统（以下简称室内分布系统）安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、室内分布系统工程的施工、验收，扩建、改建室内分布系统工程参照执行。
1.0.3 室内分布系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。
1.0.4 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。
建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。
1.0.5 施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。
1.0.6 本规范与国家标准、规范相抵触时，应按国家标准、规范的规定办理。
1.0.7 本规范未尽事宜参照相应国家标准或行业标准。
2 施工规范2.1 施工环境要求2.1.1 施工区域的井道、楼板、墙壁等不得渗水。
答：满足。
2.1.2 施工区域及其附近严禁存放易燃易爆等危险品。
答：满足。
2.1.3 市电已引入，照明系统已能正常使用。
答：满足。
2.1.4 建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求。
答：满足。
2.2 设备器材检验2.2.1 开工前建设和施工单位的代表应对已到达施工现场的设备和主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：1. 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。
2. 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。
答：满足。
2.2.2 工程建设中不得使用不合格的设备和器材。
当器材型号不符合原工程设计要求而需做较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。
答：满足。
2.2.3 当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
室内分布系统及WLAN工程施工质量规范.doc

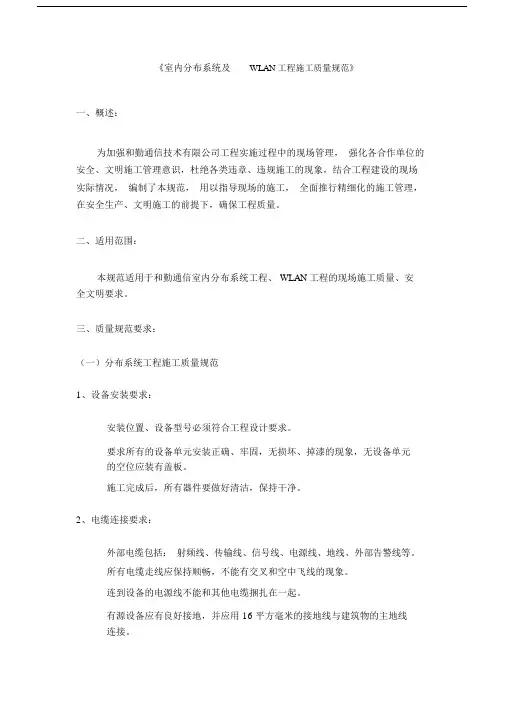

《室内分布系统及WLAN工程施工质量规范》一、概述：为加强和勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。
二、适用范围：本规范适用于和勤通信室内分布系统工程、 WLAN工程的现场施工质量、安全文明要求。
三、质量规范要求：（一）分布系统工程施工质量规范1、设备安装要求：安装位置、设备型号必须符合工程设计要求。
要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
施工完成后，所有器件要做好清洁，保持干净。
2、电缆连接要求：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
连到设备的电源线不能和其他电缆捆扎在一起。
有源设备应有良好接地，并应用 16 平方毫米的接地线与建筑物的主地线连接。
所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于。
馈线布放要求同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。
同轴电缆应尽量在线井和吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。
同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。
电缆头的规格型号必须与射频同轴电缆相吻合。
电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。
电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。
电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。
芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。
焊剂宜用松香酒精溶液，严禁使用焊油。
芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。
室内分布系统及WLAN工程施工质量规范
《室内分布系统及WLAN工程施工质量规范》一、概述：为加强和勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。
二、适用范围：本规范适用于和勤通信室内分布系统工程、WLAN工程的现场施工质量、安全文明要求。
三、质量规范要求：（一）分布系统工程施工质量规范1、设备安装要求：安装位置、设备型号必须符合工程设计要求。
要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
施工完成后，所有器件要做好清洁，保持干净。
2、电缆连接要求：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
连到设备的电源线不能和其他电缆捆扎在一起。
有源设备应有良好接地，并应用16平方毫米的接地线与建筑物的主地线连接。
所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于。
馈线布放要求同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。
同轴电缆应尽量在线井和吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。
同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。
电缆头的规格型号必须与射频同轴电缆相吻合。
电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。
电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。
电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。
芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。
焊剂宜用松香酒精溶液，严禁使用焊油。
芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。
GSM、TD-SCDMA、WLAN共室内分布系统合路问题的解决方法
GSM、TD-SCDMA、WLAN共室内分布系统合路问题的解决方法室内覆盖系统的基本原理是通过室内天线分布系统将信号源信号引入室内的天馈系统，从而达到消除室内盲区的目的，为用户提供纯净、无缝达的高质量语音及数据业务。
三网共用室内分布系统就是将不同的网络(GSM、TD-SCDMA、WLAN)通过合路器共用一套室内分布系统达到单独覆盖效果，资源合理利用，节约投资，利于安装维护的目的。
1、合路系统兼容化工程应用中，目前建设的GSM室分系统，信源设备功率大，天线口输出功率高，单天线覆盖半径一般在15-20m。
TD-SCDMA室分系统中信源设备输出功率较小，插损和衰落较大，单天线覆盖半径一般在10m左右。
WLAN由于频段比较高，单天线覆盖半径一般在8-10m。
在进行室内合路的建设中，以改造原有的GSM室内分布系统为主，新建室内分布系统为辅。
充分利用原有分布系统资源，使用兼容的元器件和馈线替换老化和不能满足TD、WLAN系统要求的无源器件和馈线，同时，根据WLAN室内分布系统的要求进行天线密度的增加和改造。
在新建的室分系统中，无源器件、天线和馈线的设计原则按照兼容三种系统的建设要求进行，满足三网合路要求。
这样做的目的，可以提高在后期进行热点区域扩容的可扩展性，减短升级改造的周期。
2、合路方式灵活化在满足所用的馈线及元器件满足多系统合路要求的同时，根据各系统的不同特性灵活的选择最合适的合路方式。
下表所示为各系统差异化分析：▲室内合路各系统差异化表从表中我们不难看出，WLAN和GSM、TD系统在设备功率和覆盖范围上有比较大的差异。
三种系统中WLAN设备的功率最小，覆盖最受限。
为了让合路覆盖达到最优化的效果，首先要解决的就是功率较小的WLAN的合路方式。
目前，WLAN与其他系统和路的主要方式主要有2种。
（1）方式一：前端合路方式此方式适合小容量的小型室内覆盖，WLAN的AP处于主干源头与GSM和TD-SCDMA信源射频信号通过兼容的合路器一起馈入室内分布系统。
室分技术规范书(通用)
一、室分项目总体建设方式本期室分工程方案采用4G、5G无源分布系统覆盖，覆盖区域含各楼宇平层、地下停车场、停车出入口、电梯井道、电梯厅等全区域。
走廊等公共区域需预留桥架供室内分布系统综合布线，建筑内需预留室分总机房、弱电间和管廊等资源。
1.1、室内分布系统性能指标1.1.1、驻波比（1）从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1.3。
若中间有放大器或有源器件，在放大器输入端处加一负载或天线，所有有源器件应改为负载或天线再进行驻波比测试。
（2）从管井主干电缆与分支电缆连接处测至天线端的驻波比，应小于1.3。
（3）从放大器输出端测试至末端的驻波比，前端未接任何放大器或有源器件，其驻波比要求小于1.3。
（4）对于双波段或多波段器件及天线，其驻波比指标可增大至 1.8，但测试频率范围应相应调整。
注：在室内安装有金属天花等特殊情况下，以上驻波比指标可视实际情况适当放宽。
1.1.2、噪声电平从基站接收端位置测试上行噪声电平，要求噪声电平均小于-118dBm。
1.1.3、天线口输出功率同一类型的分布天线口输出功率基本一致，功率差异值不大于6dB，天线口输出功率符合环评要求，最高不超过15dBm。
天线口实际输出功率与设计值偏差不大于3dB。
1.1.4、双路功率平衡按楼层抽测组成MIMO天线阵的两个单极化天线的天线口功率，要求功率差异值不大于3dB。
1.1.5、室分小区干扰隔离要求天馈系统反射式互调直接影响基站小区上行干扰情况，反射式互调由天馈系统中的跳线、馈线连接器、馈线及天线中最差组件决定。
指标要求：1、POI多系统接入平台、单个无源器件如天线、耦合器、合路器等3阶互调值应符合设计要求。
2、各通信系统间隔离度要求如下：1.2、各系统性能指标1.2.1、无线覆盖边缘场强1.2.2、接通率在无线覆盖区内95%的位置，99%的时间移动台可接入网络；1.2.3、无线信道呼损语音业务呼损不大于2%，数据业务呼损不大于5%；1.2.4、数据业务速率要求以下速率为优化参考数值。
TD-SCDMA室内分布工程技术规范要点
TD-SCDMA室内分布系统工程技术规范第一部分施工工艺标准1、第一部分施工工艺标准1、主机安装1.1室内主机安装要求1)安装位置要符合设计方案；主机安装位置必须保证在主机的上、下、左、右方0.5米前方1米的范围内没有其他设备阻挡，以便于调测、维护、散热，确保无强电、强磁和强腐蚀性设备的干扰；2)主机机箱外壳上不得堆放物品，不能安装在存在安全隐患的位置；3)主机输入电源，必须火线、零线、地线相对应连接，不得错接，保证24小时不间断供电，严禁使用照明等不稳定电源；4)应安装于有良好照明的环境中，水平面照度300lx，直立面照度100lx；5)安装位置应考虑预留传输设备、电源箱、扩展设备、防雷箱等的安放位置（同时要考虑引入A频段及LTE时安装设备所需位置）；6)室内不得放置易燃品；室内环境灰尘要小且应满足主机工作温度、湿度的范围；7)壁挂式安装时，主机底部距离地面为1.5米，在机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上，设备安装后应确保设备侧面对于墙面任意直线垂直倾斜角度误差为±1度，RRU需要安装挂架，以使RRU固定在墙面上；8)落地式安装时，不得倾斜应保证水平和垂直,必须安装牢固，龙门架底座或主机座应与墙壁距离0.8米，机柜垂直偏差度应小于3mm,机柜水平度偏差不大于3mm,相邻底座之间的缝隙应不大于3mm。
同一排机架的设备面应在同一水平面，偏差不大于5 mm，在机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调；9)室内计算温度为冬季18℃～22℃，夏季24℃～26℃，相对湿度应为40%～70%，并要求机房在任何情况下均不得出现结露状态；10)在设备安装位置旁要留一个三相电源插座1kw/380v，便于维护，建议安装电源箱内；11)设备安装后应保证在9级地震烈度作用下不得倾倒，其相关组件不得出现脱离、脱落和分离情况（依据YD5083-2005）。
LTE系统室分设计
三、 LTE室分设计思路 部分利旧方式：一路新建，一路合路（推荐采用）
TD-LTE一路室分与其他系统（如GSM、DCS、TD-SCDMA等）共 用，另一路室分主要为LTE（或LTE与WLAN）使用。共用的一路室分按 照TD-LTE系统性能需求进行规划和建设，另外一路也应通过馈线（型号 及路由）、无源器件（如功分器和耦合器等）的选择确保TD-LTE系统在 不同MIMO通道中的功率平衡。
三、 LTE室分设计思路 室内分布双极化吸顶天线
指标：800~2690MHz（垂直极化） 增益大于2dBi 1880~2400MHz（水平极化） 增益大于4dBi 驻波比：小于1.5 隔离度：大于25dB
室内分布双极化壁挂天线
指标：2300~2690MHz（45度双极化） 驻波比：小于1.5 增益：大于6dBi
通道电平 仿真解调能力 测试解调能力下 差异(dB) 下降（dB） 降（dB） 0 0 0 1 0.02 0.03 2 0.18 0.16 3 0.41 0.019 5 1.01 0.6 9 2.01 2.11 11 2.32 2.2
三、 LTE室分设计思路
收、发分缆室分系统TD-LTE改造
多运营商共建共享室内分布系统，为避免各合路系统之间干扰， 发射和接收采用各自独立的天馈系统。TD-LTE双通道信号在POI后级 合路分别馈人上、下行天馈完成覆盖。
三、 LTE建网基本信息
试验网结果，室外宏站覆盖室内的信号特征：
1~2层易出现弱覆盖； 4~8层覆盖较好，信号质量较好； 高层信号杂乱，干扰较大；
三、 LTE室分设计思路
LTE室分设计信源考虑
采用分布式基站（BBU+RRU）实现室内场景覆盖。 高话务场景的室内覆盖可优先考虑采用大容量BBU配置，并通过使用 多个RRU实现大容量覆盖。 对于室外宏基站附件区域具有话务需求的楼宇，可将室外宏基站的容 量通过RRU引入室内，从而实现室内外协同覆盖。 基于分布式基站的室内覆盖系统包括单通道室分、双通TE建设初级阶段，室内覆盖物业点应在室外连续 覆盖区域选择重要室内场景建设室内分布系统，避免建设孤 立的室分站点。主要覆盖以下四类物业点：
1 TD-LTE室分设计原则
成都移动TD-LTE 室分系统设计原则华为技术有限公司成都代表处目录1总体原则 (3)2覆盖目标 (3)3频率规划 (4)4天线口功率 (4)5信源选取 (4)6传播损耗模型 (5)7天线布放原则 (5)8SISO和MIMO选择 (6)9小区划分 (7)10切换策略 (8)10.11楼出入口切换 (8)10.2车库出入口切换 (8)10.3电梯切换 (9)10.4高层窗边切换 (9)11外泄控制策略 (9)1 总体原则1.TD-LTE室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素，体现TD-LTE的性能特点并保证网络质量，且不影响现网系统的安全性和稳定性。
2.室内分布系统使用双路建设方式能充分体现MIMO上下行容量增益，在TD-LTE规模试商用网工程中应根据物业点具体情况综合考虑业务需求、改造难度等因素，分别选择适当比例的新建、改造场景部署双路室分系统。
3.TD-LTE室内分布系统建设应综合考虑GSM、TD-SCDMA、WLAN和TD-LTE共用的需求，并按照相关要求促进室内分布系统的共建共享。
多系统共存时系统间隔离度应满足要求，避免系统间的相互干扰。
4.TD-LTE室内分布系统建设应坚持室内外协同覆盖的原则，控制好室内分布系统的信号外泄。
5.TD-LTE室内分布系统建设应保证扩容的便利性，尽量做到在不改变分布系统架构的情况下，通过小区分裂、增加载波、空分复用等方式快速扩容，满足业务需求。
6.TD-LTE室内分布系统使用E频段。
与室外宏基站采用异频组网方式，室内小区间可以根据场景特点采用同频或异频组网。
7.TD-LTE与TD-SCDMA(E频段)共存时，应通过上下行时隙对齐方式规避系统间干扰。
8.TD-LTE室内分布系统应按照“多天线、小功率”的原则进行建设，电磁辐射必须满足国家和通信行业相关标准。
2 覆盖目标➢覆盖率要求：目标覆盖区域内95%以上的公共参考信号接收功率RSRP大于-105dBm且公共参考信号信干噪比RS-SINR大于6dB。
GSM室内分布系统设计规范
GSM室内分布方案设计规范目录目录 (1)1 室内分布系统建设原则 (3)2 2G技术指标要求 (3)3 室内分布系统信源建设指导原则 (4)3.1GSM信源选择原则 (4)3.2功率配置原则 (5)3.3接地要求 (5)3.4容量规划原则 (6)3.5小区规划原则 (6)4 室内分布系统指导原则 (6)4.1分布系统建设基本要求 (6)4.2天线口功率要求 (7)4.3无源器件建设及改造原则 (7)4.3.1 馈线使用原则 (7)4.3.2 天线建设及改造原则 (7)4.3.3 功分器、耦合器 (8)4.4切换区域规划原则 (8)4.5环境保护 (8)5 室内分布系统设计要求 (8)5.1总体要求 (8)5.2竖井组网结构 (9)5.32G的站点点位要求 (9)5.4光纤直放站使用原则 (9)5.5定向吸顶天线的使用 (9)6 图纸要求 (9)6.1分布图要求 (9)6.2系统图 (9)7 GSM室内分布建设方式建议 (10)7.1建设新方式优势 (10)7.2适应楼宇类型 (10)7.3无源器件安装 (10)7.4馈线布放要求 (11)1 室内分布系统建设原则(1)GSM室内分布系统建设需满足后期TD-SCDMA建设时的合路需求；(2)GSM室内分布系统建设不但要确保网络正常运行，并需为后续优化建设留有余地；(3)室内外覆盖一体化原则：确保室内分布系统提供良好的室内覆盖，同时要控制好室内信号，避免对室外构成强干扰。
(4)室内分布系统建设应保证扩容的便利性，尽量做到在不改变分布系统架构的情况下，通过增加载频等方式快速扩容，满足业务需求。
(5)GSM室内分布系统建设应充分考虑GSM900、DCS1800频段使用。
在频率资源足够的情况下室内外尽量采用异频组网方式，在频率资源紧张的情况下也应保证与室外有切换关系的室内小区的主载频与室外主载频保持异频。
(6)GSM室内分布系统信号源主要采用宏蜂窝、微蜂窝、光纤直放站及BBU ＋RRU设备。
室分工程施工规范(3篇)
第1篇一、工程概述室分工程（室内分布系统工程）是指为了提高室内无线通信覆盖范围和质量，采用各种技术手段，将无线信号分布到室内各个角落的工程。
室分工程施工规范旨在确保工程质量和施工安全，以下为室分工程施工规范的主要内容。
二、施工准备1. 施工图纸审查：施工前，必须对施工图纸进行详细审查，确保图纸完整、准确、清晰，并符合国家相关标准和规范。
2. 施工方案编制：根据施工图纸，编制详细的施工方案，包括施工顺序、施工工艺、施工设备、施工材料等。
3. 施工人员培训：对施工人员进行专业培训，使其掌握室分工程施工技术、施工工艺和安全操作规程。
4. 施工材料及设备准备：根据施工方案，准备所需的施工材料及设备，确保材料及设备质量符合国家标准。
三、施工工艺1. 施工现场准备：清理施工现场，确保施工环境整洁、安全。
2. 信号测试：对施工现场进行信号测试，了解室内信号覆盖情况，为后续施工提供依据。
3. 施工布线：按照设计要求，进行室内布线，确保布线合理、规范。
4. 天线安装：根据设计要求，安装天线，确保天线安装牢固、水平、垂直。
5. 信号调测：对安装好的天线进行信号调测，确保信号覆盖均匀、质量达标。
6. 系统联调：将各个分系统联调，确保系统稳定、可靠。
7. 安全施工：在施工过程中，严格执行安全操作规程，确保施工安全。
四、质量控制1. 材料质量：施工过程中，对施工材料进行严格检查，确保材料质量符合国家标准。
2. 施工质量：按照施工规范和工艺要求，对施工过程进行全程监控，确保施工质量。
3. 信号质量：对室内信号覆盖情况进行全面检测，确保信号质量达标。
4. 系统稳定性：对系统进行长时间运行测试，确保系统稳定、可靠。
五、施工安全1. 施工人员安全：施工人员必须佩戴安全帽、安全带等防护用品，确保施工安全。
2. 施工现场安全：施工现场应设置安全警示标志，确保施工安全。
3. 电气安全：在施工过程中，严格遵守电气安全操作规程，防止触电事故发生。
室分设计要求
室分设计要求1.1 室分器件使用原则优先选用基站信源+无源分布系统，合理选择信源设备，根据小区最大容量设计分布系统，保证系统的稳定性和可扩展性。
无源分布系统一二级主干的无源器件应采用高性能无源器件，确保系统的稳定可靠；天线、无源器件均采用兼容GSM/TD/WLAN/LTE的宽频设备可承载大功率的器件，兼容后续网络发展需要。
信源发射功率要求按照标称功率进行设计，不允许降低信源发射功率设计，特殊情况下可以适当使用负载,充分利用信源功率，将功率合理分配至覆盖区域。
RBS6601设备按标称功率设计时如果末端天线口功率过大，可以适当改用RBS2308设备作为信源，不允许使用衰减器。
馈线在功率足够的前提下尽量使用1/2馈线；主干路由必须使用7/8馈线，分支路由超过30米使用7/8馈线。
需参考《中国移动无源器件技术规范》和省公司对无源器件的整治要求，对器件使用明确要求。
1.以主设备（宏基站、微蜂窝和分布式基站）为信源的纯无源室内分布系统，通过FAS干扰分析软件确定无源互调干扰后，带测互调仪现场测试定位干扰源器件（五阶互调抑制比在-110dBm以上可判断有互调干扰）。
2.VIP站点出现明显干扰，而且有施工条件的，成批更换器件彻底消除无源器件隐患。
3.高配置系统（4载波以上）站点，为保障用户良好感知，应该使用高性能无源器件。
4.基站输出端器件一律采用DIN型接头，减少跳线多次转接带来差的互调影响；主干（7/8″馈线）一级器件用DIN型高性能无源器件，只在分支（1/2″馈线）二、三级器件用普通N型器件。
5.注入器件功率≥36dBm（单系统总功率）的无源器件替换成高性能的无源器件。
1.2 各类室分器件编号要求与损耗值规定1.2.1 器件编号与标注要求1.2.2 无源器件编号与标注无源器件编号采用按楼层编号的方式，编号格式为XXXX M-N F，其中XXXX为器件代码；M与N为阿拉伯数字，M表示器件的编号，不同楼层的器件数字编号均从1开始；N表示所在楼层，如果是地下楼层，则在楼层数字编号前加字母B，如B3F表示负三楼。
(完整版)LTE室分设计规范指导意见
LTE室分设计规范指导意见一、无线指标要求①LTE的边缘场强要求，天线口供功率要求参考意见：室内RSRP边缘场强＞-105dBm（通用标准）；天线口功率-10dBm左右，上下偏差5dBm，；整体SINR≥1dB，高标准应满足≥5dB②室内分布系统的外泄要求：室内覆盖信号应尽可能少地泄露到室外，要求室外10米处应满足RSRP≤-115dBm或室内小区外泄的RSRP比室外主小区RSRP底10dB。
（室内比室外弱在10米处＞10dBm，或室内电平＜-100dBm)③链路平衡度对于LTE双通道建设方式，应保证LTE两条链路功率平衡，链路不平衡（功率差）不超过3dB；两个单极化天线间距保证不低于0.6米（4倍波长），在有条件的场景应尽量采用1.5米（10倍波长）以上间距，以保证LTE MIMO性能。
二、信源选取与设备性能介绍室内分布系统信源选取时，应主要根据物业点区域的业务需求、资源需求、无线环境情况和所选室内分布系统类型确定。
①LTE室内分布系统采用分布式基站（BBU-RRU）作为信源1）LTE室内分布系统基站原则上采用O1配置，对于多校区覆盖要求场景，可根据覆盖和容量需求采用S11或者S111等配置的基站2）RRU可根据应用场景选取单通到RRU或多通道RRUA,对于双通道室内分布系统，应采用多通道RRU,并将RRU的多个通道覆盖相同区域，市县LTE系统MIMO功能B,对于单通室内分布系统，可采用勇单通道RRU或者多通道RRU进行覆盖，选择双通道RRU时，可根据设备能力，将RRU的两个通道分别覆盖不用区域（需设备支持该功能）或封闭一个端口做单通道使用备注：单通设备接口：1个TX/RX接口，1个RX接口（类W网RRU）。
双通设备接口：2个TX/RX。
②LTE RRU以20W的带宽计算，室分设计时设备参考信号接收功率(RSRP)单路为12.2dBm，双路为15.2dBm，如果带宽的RRU规格有变，设备的RSRP相应变化，目前海南带宽取定为20M(备注:设备功率输出说明：LTE 20M带宽有100 RB（Resource Block）物理层数据传输的资源分配频域最小单位，每个RB 有12个连续子载波（Subcarrier），所以20M带宽共有1200个子载波；LTE设备输出功率为RSRP，每个RE子载波上的RS（参考信号）计算方式是：20W设备功率20W=43dBm，共有1200个RE，那么一个RE上的功率就是：43dBm - 10log10(1200) = 12.2 dBm)三、器件选取①天线天线工作频率范围要求为800MHZ-2500MHZ,对于双极化天线，要求至少1个极化方向支持800MHZ-2500MHZ,另一个极化方向支持频段包括1710MHZ-2500MHZ②馈线原则15~20米馈线上采用7/8馈线，小于15米馈线选用1/2馈线，（馈线选取应参考天线口输出功率做适当调整）主干线原则采用7/8馈线③功分器和耦合器根据工作频段范围、驻波比、损耗要求选取核实的功分器、耦合器、要求工作频段范围为800MHZ-2500MHZ④合路器GSM WCMDA和LTE系统的合路器隔离度要求大于80dB⑤3dB电桥3dB电桥用于LTE和DCS1800系统的同频合路，要求1710MHZ-1880MHZ频段范围内的隔离度为30dB四、方案整改说明LTE改造工程基本在原有天馈系统进行简单合路，合路之后会影响原有网络的覆盖质量（电平），可以通过整改主干优化原网络覆盖质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 15 页
线缆布放检查
第 16 页
设备及线缆走线 规划合理（设备 （ 旁线缆必须全部 套管） 套管）
第 17 页
线缆走线合理，网络箱内线缆绑扎美观
第 18 页
移动 标签可提前粘贴
第 19 页
谢
谢！
第7页
配套设备安装检查
设备安装必须符合工程设计要求。如果设备的安装位置需要变更，必 须征得设计和建设单位的同意，并办理设计变更手续。 POE供电模块安装在机房，需用牢固固定，不允许悬空放置或直接将 POE供电模块直接堆叠在交换机上，保持通风良好，可散热。 配电箱、电表、电源插座和电源保护开关符合安装要求，安装位置经 业主同意。
第2页
WLAN设备安装检查 热点交换机设备安装检查 设备安装检查—热点交换机设备安装检查 设备安装检查
ONU交换机安装应按设计图纸安装； 如果交换机壁挂安装在大楼墙面上，必须做好防盗措施，要求将交换机安 装在定做机箱之中，一般箱顶距离墙顶不小于30CM，距离地面约1.8M。 挂墙放置的热点接入交换机端口应朝下放置，避免粉尘掉入网口； 交换机置放应保持通风良好、通气孔畅通，保持工作环境清洁无灰尘； 热点交换机的IP地址、管理账号必须设置分级权限。各端口需做配置检查， 核实各网口必须正常使用； 光纤传输站点光衰耗必须符合设计规范需求； 热点交换机建议提供备用UPS供电。
第8页
电缆槽道安装检查
自建槽道时，电缆槽道安装应遵循以下规范要求，对于租用或业主提 供的槽道，需确认槽道条件满足线缆布放要求。 电缆槽道的位置、高度应符合工程设计要求； 电缆槽道的组装应平直，无明显扭曲和歪斜，横铁安装位置应满足 电缆下线和做弯要求，横铁排列均匀； 电缆槽道与墙壁或机列应保持平行； 安装电缆槽道的吊挂或立柱应符合工程设计要求，安装应垂直、整 齐、牢固； 电缆槽道的侧旁支撑、终端加固角钢的安装应牢固、端正、平直； 沿墙水平电缆槽道应与地面平行，沿墙垂直电缆槽道应与地面垂直； 所有支撑加固用的膨胀螺栓余留长度应一致（螺帽紧固后余留5mm 左右）； 所有油漆铁件的漆色应一致，刷漆均匀，不留痕，不起泡。
第 11 页
线缆布放检查--馈线布放检查 线缆布放检查 馈线布放检查
馈线电缆必须按照设计文件的要求布放，要求走线牢固、美观，不得有交叉、 扭曲、裂损等情况； 当跳线或馈线需要弯曲部分时，要求弯曲角保持圆滑，对于1/2规格的馈线来 说，一次性弯曲的曲率半径不能小于70mm，二次弯曲的曲率半径不能小于 210mm；对于7/8规格的馈线来说，一次性弯曲的曲率半径不能小于120mm， 二次弯曲的曲率半径不能小于360mm； 馈线严禁与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰； 馈线尽量在线井和天花吊顶中布放，并用扎带进行牢固固定； 馈线的连接头都必须牢固安装，接触良好，并做防水密封处理； 与设备相连的跳线或馈线应用馈线夹等进行牢固固定； 走线应根据实地情况，合理布线，无任意弯曲，固定间隔合理，一般每隔1.5 米用扎带或卡子固定，确保安装牢固； 不在隐蔽部位的馈线电缆必须用PVC管保护，接头处可用软管，软管不得长于 1米。
室分工程（ 室分工程（WLAN、GSM、TD）规范 、 、 ）
WLAN设备安装检查 设备安装检查--AP设备安装检查 设备安装检查 设备安装检查
设备安装必须符合工程设计要求。如果设备的安装位置需要变更，必须征得设计和 建设单位的同意，并办理设计变更手续； 如果AP安装在弱电井内，则需做好防尘等安全措施，为防止AP被盗，建议在固定 架加锁或是将AP安装在定制机箱之中，离地1.5米和2米，并保持通风良好、通气 孔畅通，保持工作环境清洁无尘； 如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP安装在定制机箱之 中，离地1.5米和2米，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘； AP施工区域及其附近严禁存放易燃易爆等危险品； 在安装AP的时候，要考虑以太网交换机与AP之间100米的距离限制； 安装地方便于工程施工和运行维护； AP四周如有特殊物品，如微波炉、无绳电话、变压器之类的干扰源，建议至少远 离此类干扰源大约2-3米； 如AP安装在吊顶内，应放在检修口附近，以便于维护；暂未安装吊顶的不允许放 在天花板上，以防备以后业主安装吊顶被封死。
第 14 页
标签检查
室分系统中的设备及线缆应贴有明显标签，方便以后的管理和维护； 设备标签应符合数据网工程相应标签规范要求； 标签粘贴在设备、器材正面可视的地方，设备及电缆的两端都要贴上 标签，根据设计文件的标识注明设备名称、编号和电缆的走向； 标签粘贴应牢固，标签质地结实，不易损坏； 馈线的标签尽量用扎带牢固固定在馈线上，不宜直接贴在馈线上； 要求热点AP、 设备增加资产码粘贴一项，便于工程转资和内控检查。
设备位 置规划 合理
第6页Βιβλιοθήκη 有源设备安装检查设备安装位置、设备型号必须符合工程设计要求； 设备如安装在微蜂窝或者宏蜂窝机房，设备均要符合机房安装要求， 安装在网络综合架上。电源布线符合机房要求，接在指定空开并做好 标识； 设备如安装在业主空间，如办公室、竖井、楼道内等区域均应安装在 网络箱内，并做好固定。网络箱引电应与业主协商，保障24小时供电； 安装位置确保无强电、电磁和强腐蚀性设备的干扰。 建议系统主设备均采用中心机房供电形式，避免局部网络设备经常断 电； 设备必须固定，不允许悬空放置或直接堆叠在其它设备上，保持通风 良好，可散热； 使用插座供电，插座均应做好固定，不允许直接放置在其他设备上。
第4页
WLAN设备安装检查— WLAN设备安装检查—天线安装检查 设备安装检查
第5页
无源设备安装检查
无源设备安装位置、设备型号必须符合工程设计要求； 安装时应用相应的安装件进行固定，并且垂直、牢固，不允许悬空放 置，不应放置室外（如特殊情况需室外放置，必须做好防水处理）； 设备接头牢固可靠，电气性能良好； 设备严禁接触液体，并防止端口进入灰尘； 射频设备空置端口必须接匹配负载。
第 10 页
线缆布放检查—光纤、 线缆布放检查 光纤、光缆布放检查 光纤
光纤的布放必须符合设计文件（方案）的要求，且应整齐、 美观，不 得有扭曲、空中飞线等情况； 当光纤需要弯曲布放时，要求弯曲角保持圆滑，并符合相应曲率要求； 光纤上应无重物或其他重型线缆叠压； 未用尾纤光接头应加保护套。 光缆布放应平直，不得产生扭绞、打圈现象，不应受外力挤压和损伤。 光缆的布放应有冗余，在设备端顶预留长度一般为5~10米。
第 13 页
线缆布放检查--接地线布放检查 线缆布放检查 接地线布放检查
一般设备的接地线，应使用截面积不小于16mm2的多股铜线； 地线应与其他信号线有一定距离，单独布放； 严禁在接地线中加装开关或熔断器； 接地线布放时应尽量短直，多余的线缆应截断，严禁盘绕； 接地线接地后测试指标应符合接地要求，要求接地电阻小于5欧姆。 固定的金属网络箱均要采取接地措施； 安装在微蜂窝与宏蜂窝机房内的设备可采用与基站设备共地的形式， 接到机房地网上。
第 12 页
线缆布放检查--电源线布放检查 线缆布放检查 电源线布放检查
电源线的规格、型号符合工程设计要求； 电源线、信号线、地线分开布放（三线分离）； 电源线是整条线料，外皮完整，中间没有弯头和急弯处； 电缆线走线方便、整齐、美观，与设备连线余留长度适量； 电源线与设备端子连接，端子没有受到外界机械拉力。
第9页
线缆布放检查--（ 线缆布放检查 （超）五类线布放检查
五类线的绑扎：在管道内和吊顶内隐蔽走线位置绑扎的间距不应大于40cm，在 管道开放处和明线布放时，绑扎的间距不应大于30cm。五类线必须牢固绑扎固 定； 五类线应避免与强电、高压管道、消防管道等一起布放，确保其不受强电、强磁 等源体的干扰； 对于不能在管道、槽道、走线井内布放的五类线，应套用PVC管，PVC管应尽可 能靠墙布放并牢固固定，PVC管不能有交叉现象； 五类线的布放长度不应超过100米。如实际长度大于100米应修改设计，改用其它 传输方式解决，在POE供电模块的情况下，五类线的布放长度不应超过80米，在 POE交换机供电的情况下，五类线的布放长度不应超过60米。 五类线设备端应留有一定空余长度并绑扎整齐固定，便于后期检修和做线缆接头； 尽量避免五类线与电源线平行铺设，如果需平行铺设，应满足隔离要求； RJ45接头压制做工需满足设计、施工要求。
第3页
天线安装检查
