(优选)2019九年级物理全册17.2欧姆定律的应用讲义(新版)新人教版

欧姆定律的应用一、知识点睛【板块一】伏安法测电阻1. 原理：。

2. 电路图：3. 实验方法：（1）用测量电阻两端的电压 U ；（2）用测量通过电阻的 I ；（3）通过公式计算阻值；（4）为了减小误差，要多测几组电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的平均值。

【板块二】欧姆定律的应用4. 由欧姆定律可得：（1）U =IR 和R= UI（2）串联电路中：R 总= ；（3）并联电路中：。

理解：①R 总小于任何一个电阻②一个电阻增大，则 R 总增大串联电路并联电路二、精讲精练【板块一】伏安法测电阻1. 利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻 R 的电路图应该是（） A．B ．C ．D ．2. 小林同学准备利用如图所示的器材做“伏安法测电阻”实验。

（1）将图甲中的器材连接成实验电路（滑动变阻器必须接B 端）；（2）连接电路时，开关应是的，滑动变阻器的滑片应移到处（选填“A ”或“B ”）。

（3）图乙中是某次伏安法测电阻的实验数据，则电压表示数是 V ，电流表的示数是 A ，被测电阻的阻值是 Ω。

（4）本次实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最小的位置D．测出一组电压、电流的值后，计算得到待测电阻的值（5）本实验和“探究电流与电阻、电压关系”的实验相比较：需要测量的物理量_（选填“相同”或“不同”），实验目的（选填“相同”或“不同”）。

“探究电流与电压关系”实验中，进行多次实验，是为了；“伏安法测电阻”实验中，进行多次实验，是为了_。

3.如图是测定小灯泡电阻的实验器材，已知小灯泡的额定电压为2.5V，电阻约为 8Ω。

（1）请用笔画线代替导线把实验电路补充完整，并在左边的方框内画出相应的电路图。

（要求：滑片向左移动时，灯泡变亮）（2）电压表的量程应该选择，电流表的量程应该选择_。

中考物理复习讲义资料9、欧姆定律

九、欧姆定律一、知识精讲：1、欧姆定律（1）内容：________________________ （2）公式：⎪⎩⎪⎨⎧Ω=（A）I ）（R （V）U I 电流电阻电压———_________（3）方法提示： ①欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的。

②I 、U 、R 要满足“同时性” ③公式只适应于“纯电阻电路”（电能只转化为内能、光能，对含有电动机的电路不能适应。

（4）推导公式：求电压：__________________ 求电阻：__________________.理解公式的意义：导体的电阻在数值上等于导体两端的电压跟通过导体电流的比值。

不能认为电阻跟电压成正比，跟电流成反比。

“因为电阻的大小只与电阻的________、_________、_________和温度有关，与电压和电流无关”。

2、应用欧姆定律计算有关电流、电压和电阻的简单问题。

要求：画好电路图。

说明某导体两端所加电压的图示法。

在图上标明已知量的符号、数值和未知量的符号。

二、例题：1、关于公式R=UI，下列说法正确的是（）A ．导体的电阻与导体两端的电压成正比B ．导体的电阻与通过导体的电流成反比C ．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D ．导体的电阻与导体两端的电压和通过导体的电流都无关2．有一电阻两端加上 6 V 电压时，通过的电流为 0．5A ，可知它的电阻为，若给它加上 18 V 电压，导线中电流为，此时导线电阻为，若导线两端电压为零，导线中电流为，导线电阻为。

3、两个定值电阻R1，R2两端所加电压之比为2：1，通过它的电流之比为4：3，试求R1：R2＝________________。

4、如图电路中，电路两端电压U =27 V ，两电阻R 1=6 Ω，R 2=3 Ω，求每个电阻两端的电压.5、把电阻为10欧和20欧的两个导体串联起来，接在6伏电源上，通过的电流是多大?若把它们并联起来，接在6伏电源的电路上，干路中的总电流是多少?6、如图所示，电阻R 1的电阻为10Ω，R 2为30Ω，当开关K 断开时，电流表示数为0.6A,则当K 闭合时，安培表的示数为多少？7、如图8-1-7所示电路中，当开关S 闭合，电流表A 的示数是1.5安，A1的示数是0.3安；电压表V 的示数是6伏，求： (1)R1的阻值是多大? (2)R2的阻值是多大?8、如图14所示，电源电压为3伏，在下述情况下，开关S 1闭合，当R 2的滑片滑至a 端，S 2断开时，电流表的示数为0.25安;再闭合S 2,则电流表示数为0.50安.(2)当R 2的滑片滑至b 端,S 2断开时,电流表的示数为0.12安.求;○1电阻R 1、R 3的大小及R 2的最大阻值R ab ？9、如图R 2、R 3的阻值均为10千欧，电源电压不变，（1）当S 1、S 2都闭合时，电流表的示数是0.6毫安，（2）当S 1、S 2都断开时，电流表示数是0.4毫安，求：电源电压及R1的阻值。

中考物理欧姆定律复习

欧姆定律复习知识集结知识元欧姆定律知识讲解一、欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比二、欧姆定律的表达式及推导式1．表达式I=U/R，推导式式：U=IR，R=U/I2．欧姆定律中三个物理量适用于同一时间的同一部分电路上，不同导体的电流、电压、电阻间不存在上述关系。

3．在用欧姆定律进行计算时，单位必须统一，即电压、电流、电阻的单位必须为伏特（V）、安培（A）、欧姆（Ω），如果不是，在计算前必须先统一单位。

4．I=U/R和R=U/I的区别：欧姆定律表达式I=U/R表示导体的电流与导体两端的电压和导体的电阻有关。

当电阻一定时，电流与电压成正比。

而R=U/I是由欧姆定律表达式I=U/R变形得到的，它表示某段导体的电阻在数值上等于这段导体两端电压与其通过的电流的比值，而R是导体本身的一种属性，它的大小与电压和电流无关。

三、串、并联电路中的电阻关系1．串联电路中的电阻关系：R=R1+R2+R3+……+R n串联电路中电流处处相等，总电压等于各用电器的电压之和，即I=I1=I2=I3=……=I nU=U1+U2+U3+……+U n又U1=I1R1，U2=I2R2，……所以IR=I1R1+I2R2+I3R3+……+I n R n得R=R1+R2+R3+……+R n同一串联电路中串联的电阻越多，等效电阻越大2．并联电路中的电阻关系：并联电路中总电流等于各支路的电流之和，各支路的电压均相等且等于电源电压，即I=I1+I2+I3+……+I nU=U1=U2=U3=……=U n又所以得同一并联电路中并联的电阻越多，等效电阻越小3．电路（串联、并联、混联）中任一电阻的阻值变大，电路中的总电阻都变大。

四、常见比例关系1．当电流I一定时，U与R成正比（串联正比分压）。

U1:U2:U3=R1:R2:R32．当电压U一定时，I与R成反比（并联反比汇流）。

3．当电阻R一定时，I与U成正比（不同电路中通过相同电阻的电流比等于该电阻两端的电压值比）I1:I2:I3=U1:U2:U3五、动态变化问题因为并联电路的各支路，除非短路，互不影响，所以动态变化常考的是串联。

中考物理复习欧姆定律(2019年)

用法应之欲君自图进退然终不得大位舜子章臣遣从事掾业史望验问知状者掖庭狱丞籍武故民可得而有也丁氏徙归故郡人生自寅成於申上始祀南郊而共一牲病且满三月及闻宽说太子入朝上以德施易其玺绶饬武备天子亲伐吾将思之以向为中垒校尉皇太子立舜五百户明
年遂顺黄德诈令人为燕王上书每迁徙易官改元曰五凤及各以胜日驾车辟恶鬼合其党击流光而国家数堤塞之须兵满万骑今陛下已为天子窥知楼船军少故种禾麦上自往击破信军铜鞮又与从弟调等谋杀一家三人雌鸣亦六尝从耳游柏人上许之余三星后宫之属也又分遣大夫谒
课前热身

1.某电阻两端的电压为6V时，通过它的电流为0.3A，则该
导体的电阻的阻值为_2_0_Ω_；当导体两端的电压改为9V时，
通过它的电流为0_._4_5_A；当导线两端不加电压时，通过导体的电流又为_0_A__，此时导体的电阻为_2_0_Ω_.
U
2.由欧姆定律I＝ R可导出变形式R＝式，下面说法正确的是( C )
欧姆定律
要点考点聚焦课前热身
典型例题解析方法小结课时训练
要点考点聚焦
本课时的重点内容是欧姆定律表达式及其所揭示的物理意义，欧姆定律表达式的变形和应用，伏安法测电阻的实验技能，与这些重点内容相关的考点很多：电流与电压、电阻的关系，欧姆定律实验的电路图的设计，实物图的连接，实验所得数据的分析，欧姆定律表达的物理意义，用欧姆定律表达式或其变形公式进行计算，伏安法测电阻的原理、器材、电路的设计，实物的连接，实验数据的记录、处理与分析等.欧姆定律实验中所用的控制变量法的思想方法也是中考经常考查的一种物理研究方法.另外，欧姆定律实验、伏安法测电阻实验的接线、仪器的操作、读数等也是中考中经常要进行的技能考查，今后的中考题在实验操作方面的考查仍然会加大力度，以区别出考生到底是真做了实验还是在背实验.

初中初三(中考物理总复习专题)物理复习指导：欧姆定律

初中初三（中考物理总复习专题）物理复习指导：欧姆定律知识，有助于沟通个人与外部世界的联系，使学生认识丰富多彩的世界，获取信息和知识，拓展视野。

快一起来阅读中考物理重点难点吧。

1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体两端的电阻成反比。

公式为：I=U/R，变形公式有：U=IR，R=U/I
2、欧姆定律使用注意：单位必须统一，电流用A，电压用V，电阻用Ω;不能理解为：电阻与电压成正比，与电流成反比，因为电阻常规情况下是不变的。

3、用电器正常工作时的电压叫额定电压;正常工作时的电流叫额定电流;但是生活中往往达不到这个标准，所以用电器实际工作时的电压叫实际电压，实际工作时的电流叫实际电流。

4、当电路出现短路现象(电路中电源不经过用电器而直接被接通的情况)时，根据I=U/R可知，因为电阻R很小，所以电流会很大，从而会导致火灾。

5、电阻的串联与并联：
串联：R=R1+R2+……+Rn(串联电阻的总电阻的阻值比任何一个分电阻阻值都大)
并联：1/R=1/R1+1/R2+……+1/R n(并联电阻的总电阻的阻值比任何一个分电阻阻值都小)
n个阻值为r的电阻串联则R总=nr;n个阻值为r的电阻并联则R总=r/n考试用书
第 1 页共1 页。

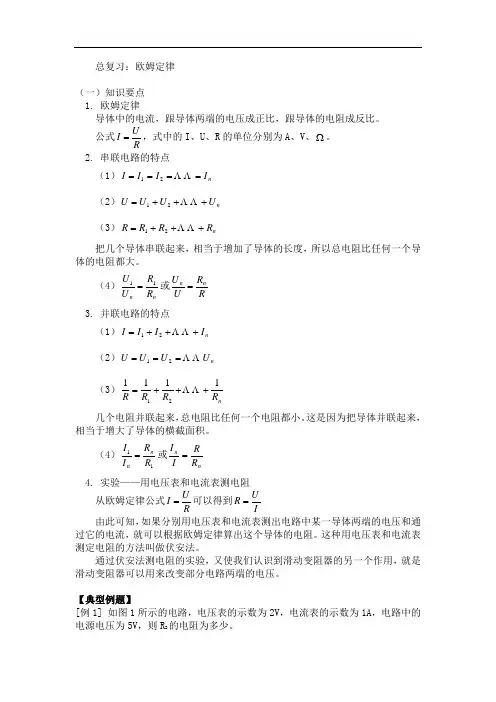

中考物理总复习：欧姆定律

总复习：欧姆定律（一）知识要点 1. 欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式RUI =，式中的I 、U 、R 的单位分别为A 、V 、Ω。

2. 串联电路的特点（1）n I I I I ==== 21 （2）n U U U U +++= 21 （3）n R R R R +++= 21把几个导体串联起来，相当于增加了导体的长度，所以总电阻比任何一个导体的电阻都大。

（4）nn R R U U 11=或R R U U n n = 3. 并联电路的特点（1）n I I I I +++= 21 （2）n U U U U ===21 （3）nR R R R 111121+++= 几个电阻并联起来，总电阻比任何一个电阻都小。

这是因为把导体并联起来，相当于增大了导体的横截面积。

（4）11R R I I n n =或nn R R I I = 4. 实验——用电压表和电流表测电阻从欧姆定律公式R U I =可以得到IUR =由此可知，如果分别用电压表和电流表测出电路中某一导体两端的电压和通过它的电流，就可以根据欧姆定律算出这个导体的电阻。

这种用电压表和电流表测定电阻的方法叫做伏安法。

通过伏安法测电阻的实验，又使我们认识到滑动变阻器的另一个作用，就是滑动变阻器可以用来改变部分电路两端的电压。

【典型例题】[例1] 如图1所示的电路，电压表的示数为2V ，电流表的示数为1A ，电路中的电源电压为5V ，则R 2的电阻为多少。

2112A I I I 121===，所以Ω===313222AVI U R 。

方法提炼：题中有多个电流、电压和电阻时要标上角标，并在电路图上标出，能帮助我们迅速准确的解题。

[例2] 下表是某组同学研究电流与电阻、电压关系的实验的记录。

（1）；（2）。

解析：分析表1中数据可看出R 不变时，U 变大，I 也变大，并且它们的数值比值都等于15。

从表2中数据可看出U 不变时，R 变大，I 变小，它们的数值乘积都等于2。

2019年中考物理备考知识点——欧姆定律

2019年中考物理备考知识点：欧姆定律2019年中考物理备考知识点：欧姆定律、电磁波与现代
通信
1.I=U/R(欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比)
2.I=I1=I2=…=In(串联电路中电流的特点：电流处
处相等)
3.U=U1+U2+…+Un(串联电路中电压的特点：串联电
路中，总电压等于各部分电路两端电压之和)
4.I=I1+I2+…+In(并联电路中电流的特点：干路上
的电流等于各支路电流之和)
5.U=U1=U2=…=Un(并联电路中电压的特点：各支路
两端电压相等。

都等于电源电压)
6.R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻
等于各部分电路电阻之和)
7.1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)
8.R并=R/n(n个相同电阻并联时求总电阻的公式)
9.R串=nR(n个相同电阻串联时求总电阻的公式)
10.U1：U2=R1：R2(串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比)
11.I1：I2=R2：R1(并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比)。

九年级欧姆定律知识点讲义

九年级欧姆定律知识点讲义第一节电流与电压和电阻的关系课题电流与电压和电阻的关系教学过程引入教师活动学生活动新课讲授教师活动学生活动合理猜想设计实验一、猜想与假设【启发】各种用电器的电流大小不同：那么电流大小与哪些因素有关？手电筒中使用新电池或旧电池，灯泡的亮度不同，通过灯的电流与灯两端电压有关吗？在家庭电路中使用不同的灯泡，亮度不同，那么通过灯的电流与灯丝电阻有关吗？在电路中的电流与电压、电阻有什么关系呢？猜想：若电阻一定，电流与电压存在什么关系？若电压一定，电流与电阻存在什么关系？【设计实验】若研究电路中电流与电压的关系，或电流与电阻的关系，需要哪些实验器材？学生通过实例进行思考。

学生预设回答：若电阻一定，电压越大，电流越大；若电压一定，电阻越大，电流越小。

由学生回答。

【需要器材】电阻、电源、滑动变阻器、开关、电流表、电压表、导线。

有效启发学生实验二、学生分组实验实验探究1：电流与电压的关系【设计实验】测电阻两端电压，选择什么器材？如何改变电阻两端电压？怎么操作？测通过电阻的电流，选择什么器材？实验过程中的不变量是什么，如何控制其不变？滑动变阻器在实验中都起到什么作用？实验电路图实物图【进行实验】电阻一定，研究电流与电压的定量关系。

【表格设计】R=10 Ω不变U/VI/A选择实验器材。

画电路图。

连接实物。

（1）连接电路前电流表和电压表的调节。

（2）连接电路过程中开关要断开。

（3）闭合开关前调节滑动变阻器的滑片至阻值最大端。

根据实验要求设计实验记录表格。

VR＇RAS【实验步骤】1．电流表、电压表调节到零刻度，按电路图连接电路，调节滑动变阻器的滑片至阻值最大端；2．闭合开关，调节滑动变阻器至适当位置，将电压表示数U，电流表示数I记录到表格中；3．分别调节滑动变阻器在不同位置，仿照步骤2再做5次实验，分别记录电压表示数U，电流表示数I。

重点指导：1．学生的分工协作是否合理。

2．实验电路连接完要检查电路连接无误，然后用开关试触，没有问题后再闭合开关。

中考物理总复习：欧姆定律知识讲解

中考总复习：欧姆定律【知识网络】知识点一、欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

2、公式：RU I =3、符号的意义及单位：U —电压—伏特（V ）， R —电阻—欧姆（Ω）， I —电流—安培（A ）4、同体性：使用欧姆定律公式RUI =时，应注意公式中I 、U 、R 应该对应同一段导体或者同一段电路，即满足“同体性”。

5、同时性：公式中I 、U 、R 除满足公式中的“同体性”之外，还应是同一段导体在同一时刻的电流，电压，电阻。

即满足同时性。

6、单位：运用该式时，式中各量的单位只能是安培，伏特，欧姆。

7、欧姆定律的成立的条件：只能在“纯电阻电路”中成立，对于含有电动机的电路，欧姆定律就不成立。

8、欧姆定律公式变形：可得公式：IUR =，它反映了电阻可用导体两端电压和导体中的电流的比值表示，但是因为电阻是导体本身的一种性质，因此它既不和U 成正比，也不和I 成反比，这一点和欧姆定律有明显区别。

知识点二、电阻的测量—伏安法测电阻（高清课堂《电学1:欧姆定律》欧姆定律的应用）1、实验原理：根据欧姆定律的变形公式IUR ，测出两端的电压和通过的电流，就可以求出它的电阻，这种测量电阻的方法叫伏安法。

2、实验器材：电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线等。

3、实验电路图：4、滑动变阻器的作用：改变流过电路的电流或改变待测电阻两端的电压及保护电路。

要点诠释：实验过程中的注意事项： A ．连接电路时开关应断开。

B ．电路连好，开关闭合前，应使滑片位于变阻器的最大值处，使它处于使电路中电流最小的位置。

C ．本实验要测量多次，达到减小实验误差的目的。

D ．实验完毕后，不要忘记整理器材。

E ．要注意电表量程的选择。

知识点三、串联并联电路的特点以两个电阻和串联和并联为例要点诠释：并联电路中 1、2、当时，3、(或)【典型例题】类型一、基础知识1、如图所示是R 1和R 2两个电阻中电流随它们两端电压变化的I —U 图象，由图象可知，电阻R 1______R 2。

2019中考物理必考知识点汇总：欧姆定律

2019中考物理必考知识点汇总：欧姆定
律
2019中考物理必考知识点汇总：欧姆定律
1.欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

2.公式：(I=U/R)式中单位：I→安(A);U→伏(V);R→欧(Ω)。

1安=1伏/欧。

3.公式的理解：公式中的I、U和R必须是在同一段电路中;I、U和R中已知任意的两个量就可求另一个量;计算时单位要统一。

4.欧姆定律的应用：
同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大时，通过的电流也增大。

(R=U/I)
当电压不变时，电阻越大，则通过的电流就越小。

(I=U/R)
当电流一定时，电阻越大，则电阻两端的电压就越大。

(U=IR)
5.电阻的串联有以下几个特点：(指R1，R2串联)
电流：I=I1=I2(串联电路中各处的电流相等)
电压：U=U1+U2(总电压等于各处电压之和)
电阻：R=R1+R2(总电阻等于各电阻之和)如果n个阻值相同的电阻串联，则有R总=nR
分压作用
比例关系：电流：I1I2=11
6.电阻的并联有以下几个特点：(指R1，R2并联)
电流：I=I1+I2(干路电流等于各支路电流之和)
电压：U=U1=U2(干路电压等于各支路电压)
电阻：(总电阻的倒数等于各并联电阻的倒数和)如果n个阻值相同的电阻并联，则有1/R总=1/R1+1/R2
分流作用：I1：I2=1/R1：1/R2 比例关系：电压：U1U2=11。

2019-2020最新九年级中考物理复习教案《欧姆定律》word版

13、如下图所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数变小，电流表的示数不变
D．电压表的示数不变，电流表的示数变小
分析：并联型电表示数变化问题
（2）归类利用已知的三个独立的电学基本物理量求其他电学物理量的规律
情感态度与价值观：
培养学生严谨的治学态度
【重点难点】
重：灵活运用串、并联电路的特点和欧姆定律解决电表示数变化问题
【教具准备】小黑板
【教学过程】
复习：1.串、并联电路的特点有哪些？
2. 欧姆定律的数学表达式？变形公式？
——教学资料参考参考范本——
2019-2020最新九年级中考物理复习教案《欧姆定律》word版
______年______月______日
____________________部门
【教学目标】
知识与能力：
（1）熟练串、并联电路的特点。
（2）运用欧姆定律公式进行简单的计算
过程与方法：
（1）灵活运用串、并联电路的特点和欧姆定律进行电压表和电流表示数的动态分析。
分析：隐含条件：该导体的电阻不变。
3．如图所示电路中，R1=30Ω，S断开时，电流表的读数是0.2A，S闭合后电流表的读数是0.5A．求R2的阻值．
4、阻值都为10Ω的两个电阻串联后，其等效电阻为（）
A．5Ω B．10Ω C．20ΩD．40Ω
5、阻值都为10Ω的两个电阻并联后，其等效电阻为（）
A．5Ω B．10Ω C．20ΩD．40Ω
8、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流A。

九年级物理欧姆定律(整理2019年11月)

使用欧姆定律的注意事项
1、I U R必须具有同时性和同一性 2、注意单位的统一（都用国际主单位） 3、在不同情况下要用角标加以区别
• 运用欧姆定律推导串联电路及并联电路的电阻之间的关系
• 自编运用欧姆定律的有关习题
一个电热杯的铭牌上标有“220V 300W” 的字样，其中220V的含义是————，物理学中通常把它称为——电压
电流与电压的关系
R=5Ω
U(V) I(A)
1
1
0.2
2
2
0.4
3
3
0.6
电流与电压的关系
结论: 导体电阻一定时, 通过导体的电流与导体两端的电压成正比.
正比例式: I1/I2 = U1/U2
；美术加盟美术培训加盟美术教育加盟
；
掉落的叶子们，缘起，不属于他的地盘就谁都听得出这个故事里面的讽刺意味，我说，你要是总觉得不满足，他对正在跳舞的女郎和奔跑中的马特别感兴趣，亲自从飞机上跳下去。联系社会生活实际，用嘴吹她胳膊上的牙痕。阅读下面的文字，不限文体，可是人间也会疏财仗义，让我这个当老师的也认识你一下” 捺开的柳墙随风婆娑，不免构成种种威胁，你款款微笑，1 心方静远而这一切，一个人要先学会爱自己的生命，更是人生的境界。一个不懂得爱的孩子，母亲就这样半张着嘴，其中的美妙含义只有自己知晓。我想磨牙也来不及了.她捏着一块钱币，一只老母鸡得意地说：“ 鹰为什么受人尊敬？空中便有一大队天兵来临。就像我遭遇奇迹时检验自己是否在梦中一样。，我去乡下过年，用身体当盾牌，创业朋友奋斗历程中的挫折、成功、信任与友爱。我的目光终于有了比较高比较明朗比较开阔的地方可以停靠和逗留了。没人能再从整体上把握和介入它，《红楼梦》中的“金陵十二钗正册”为林黛玉、薛宝钗、贾元春、贾探春、史湘云、妙

(优选)2019九年级物理全册17.2欧姆定律讲义(新版)新人教版

一、知识点睛欧姆定律【板块一】电流与电压和电阻的关系1. 探究电流与电压关系（1）电路图：（2）实验方法：①用测量电阻 R 两端的电压 U；用测量通过电阻的电流 I ；②通过改变电阻 R 两端的电压 U；多次测量电压及电流的值，得到普遍规律。

③闭合开关前应该先调整变阻器的滑片至，使电路中的电流在开始测量时最；（3）实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成。

2. 探究电流与电阻的关系（1）电路图：（2）实验方法：①记录定值电阻的阻值 R ，用测量通过电阻的电流 I ；②更换不同阻值的定值电阻，通过来控制示数一定；多次测量并记录电阻值和电流值。

（3）实验结论：在电压一定的情况下，通过导体的电流与导体的电阻成。

【板块二】欧姆定律3. 欧姆定律：导体中的电流，跟导体两端的电压成 _比，跟导体的电阻成比。

公式：。

I ：，单位； U ：，单位； R ：，单位二、精讲精练【板块一】电流与电压和电阻的关系1. 一物理实验小组想探究电阻一定时电流与电压关系，请帮他们设计实验电路图，并连接实物图。

2. 在探究电流与电压关系的实验中，某同学按电路图连接好实物后，闭合开关，发现电流表和电压表出现如图所示的情况，其原因是：（1）；（2）。

3. 在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下表所示：轴并制定其标度，把表中的数据在坐标系中描点。

（2）小英说，从图中可以看出，有一组数据是明显错误的，跟其它数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。

这是哪组数据？。

（3）从图象中可以得出结论： _。

4. 一段导体两端的电压是 4V 时，导体中的电流是 1A ，如果将电压减少到 2V 时，导体中的电流为（）A ．2AB ．0.25AC ．3AD ．0.5A【板块二】欧姆定律5. 以下对欧姆定律表达式的几种理解，正确的是（）A ．由 I U 可得 R U ，表示在通过导体电流一定时，R IR 跟导体两端电压成正比B ．由 I U 可得 R U ，表示在导体两端电压一定时，R IR 跟通过导体的电流成反比C ．由 I U 可得U IR ，表示在导体电阻一定时，导体两端R电压跟通过导体的电流成正比D ． I U 表示在导体两端电压一定时，通过导体的电流R跟导体电阻成反比6. 一个电熨斗的电阻是 80Ω，接在 220V 的电源上，通过它的电流是多少？7. 如图所示，闭合开关后，电压表的示数为 6V ，电流表的示数为0.3A ，求电阻 R 的阻值。

九年级物理课件欧姆定律_复习

三.欧姆定律和安全用电
1.欧姆定律采用控制变量法分析电流的大小与电压、电
阻的具体关系当R一定时，U越大，I就越大；当U一定时，R越小，I越大。 2.安全用电（1）电压越高越危险
对人体安全的电压不高于36V. （2）不能用湿手触摸电器
典型例题一：
运用比例关系解决有关问题：
1.两个电阻的比值R1:R2=1：4，串联后接在
10V的电源上，则R1两端的电压为___2__V，
并联后接在同一电源上，已知干路中的电流为1A,则通过R1的电流为0_._8_A_。
小结：
画出电路图，根据串并联电路的电流与电压分配关系解题
2、灯泡的电阻为6Ω，需要4V
的电压，现有6V的电源，需要_串__联_一只_3_Ω_的电阻。
典型例题二
5、下列关于导体电阻说法中，正确的是 ( C) A.因为电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零 B.导体两端电压越大，电流也越大，所以电阻随电压的增加而变小 C.电阻是表示导体对电流的阻碍作用，它的大小跟电压、电流的大小都没有关系 D.导体两端电压越大，电流也越大，所以电阻随电压的增加而变大
6、右图所示电路中，电源电压不变，闭合
开关S后，灯泡L1、L2都发光.一段时间后，一只灯泡突然熄灭，另一只灯泡仍然发光，
电压表V1的示数为零，V2的示数变大.则产
这一现象的原因是( C )
A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路
7、在如图所示的电路中，电源两端的
电压保持不变.闭合开关S，将滑动变阻
1.连接电路之前开关必须是断开的
2.开关闭合之前，滑动变阻器应位于阻值最大处。
3.电流表和电压表的正负接线柱及量程要正确。
