实验二 雷诺实验
实验一雷诺实验一、实验目的1、建立对层流（滞流）和湍流两种流动类型的直观感性认识。
2、观测雷诺数与流体流动类型的相互关系。
（选做）3、观察层流中流体质点的速度分布。
二、实验原理流体的流动类型与雷诺数的关系。
雷诺（Reynolds）用实验方法研究流体流动时，发现影响流动类型的因素除流速外，还有管径（或当量管径）d，流体的密度ρ及粘度μ，由此四个物理量组成的无因次数群Re的值是判定流体流动类型的一个标准。
实验证明，流体在直管中流动，Re≤2000时为层流，Re≥4000时为湍流，2000<Re<4000时为过渡区，在此区间流型可能表现为层流，也可能表现为湍流。
从雷诺数的定义式Re = duρ/µ来看，对同一个仪器d为定值，故u仅为流量的函数。
对于流体水来说,ρ、μ几乎仅为流量的函数。
因此确定了温度及流量，即可计算出雷诺数。
注意：雷诺实验要求减少外界干扰，严格要求时应在有避免震动设施的房间内进行。
如果条件不具备，演示实验也可以在一般房间内进行。
因为外界干扰及管子粗细不均匀等原因，层流的雷诺数上界达不到2000，只能达到1600左右。
层流时红墨水成一线流下，不与水相混。
湍流时红墨水与水混旋，分不出界限。
三、实验装置实验装置如图1-1所示。
图中大槽为高位水槽，槽中之水由自来水供给，多余之水由溢流管排出。
实验时水由高位水槽进入玻璃管，经转子流量计后排出。
墨水由高位墨水瓶提供，经调节阀流入玻璃管，在玻璃管中观察流体流动的型态。
实验管道有效长度：L=600 mm外径：D o=30 mm内径：D i=24.2 mm四、实验步骤1、实验前的准备工作（1）实验前应仔细调整示踪剂注入管的位置，使之处于实验管道的中心线上。
（2）向红水储瓶中加入用水稀释过的红墨水。
（3）关闭流量调节阀10、7、9，打开进水阀，使水充满水槽并有一定的溢流，以保证水槽内液位恒定。
（4）轻轻打开放水阀门，排除实验管中的气体，使红水全部充满细管道中。

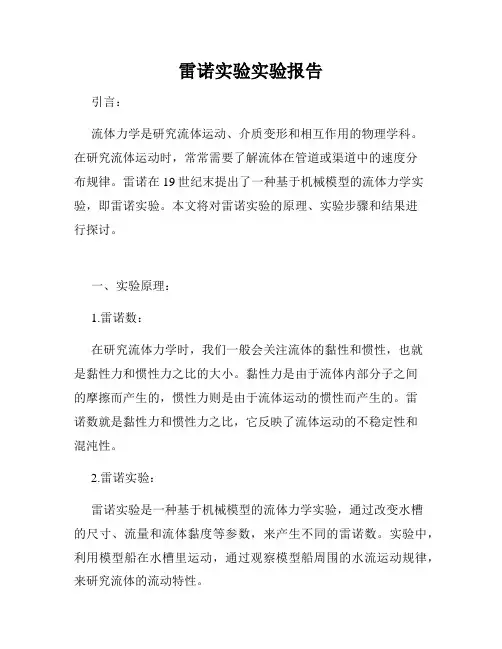

雷诺实验实验报告
雷诺实验实验报告引言：流体力学是研究流体运动、介质变形和相互作用的物理学科。
在研究流体运动时，常常需要了解流体在管道或渠道中的速度分布规律。
雷诺在19世纪末提出了一种基于机械模型的流体力学实验，即雷诺实验。
本文将对雷诺实验的原理、实验步骤和结果进行探讨。
一、实验原理：1.雷诺数：在研究流体力学时，我们一般会关注流体的黏性和惯性，也就是黏性力和惯性力之比的大小。
黏性力是由于流体内部分子之间的摩擦而产生的，惯性力则是由于流体运动的惯性而产生的。
雷诺数就是黏性力和惯性力之比，它反映了流体运动的不稳定性和混沌性。
2.雷诺实验：雷诺实验是一种基于机械模型的流体力学实验，通过改变水槽的尺寸、流量和流体黏度等参数，来产生不同的雷诺数。
实验中，利用模型船在水槽里运动，通过观察模型船周围的水流运动规律，来研究流体的流动特性。
二、实验步骤：1.实验装置：雷诺实验中主要使用的装置是一个长方形水槽，在水槽内部还安装有波纹板和流涡板，用以形成水流的不稳定性。
同时装置中还需要使用一个可以调节流量的水泵，将水流进行控制。
2.实验流程：（1）首先上电启动水泵，调节水流量（2）将模型船置于水槽内部，并调整位置，使得模型船与波纹板、流涡板之间的距离保持恒定（3）开启灯光，用高速摄像机对水槽内部的水流进行拍摄（4）通过观察拍摄到的影像画面，来分析水流的流动规律以及模型船周围的流斑等现象（5）根据拍摄到的影像数据，计算得出流动速度、雷诺数等参数三、实验结果：实验的主要目的是观察流体在不同雷诺数下的运动规律和特性。
通过实验得出的结果如下：1.当雷诺数比较小的时候，水流运动非常规律，没有出现明显的湍流。
2.随着雷诺数逐渐增加，湍流现象开始出现。
3.当雷诺数较大时，湍流现象非常明显，水流变得非常混乱。
以上结果和流体力学的理论结果非常符合，证实了雷诺实验的有效性。
结论：雷诺实验是一种非常有价值的实验方法，能够帮助我们更好地了解流体力学中的一些基本概念和理论。
实验二雷诺实验

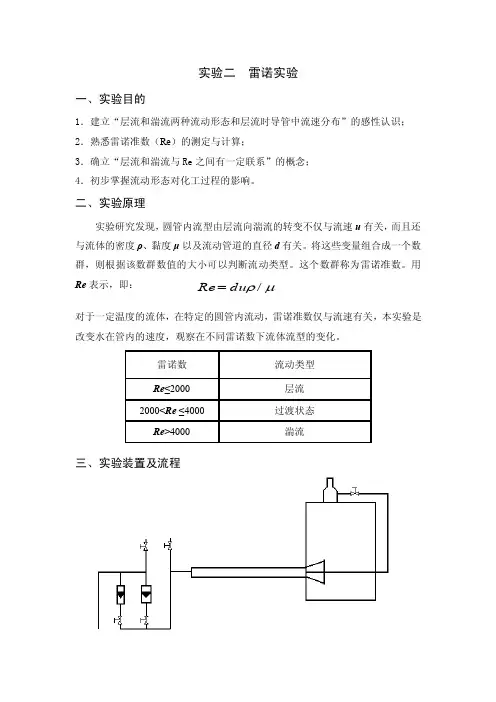

实验二 雷诺实验
一、实验目的
1．建立“层流和湍流两种流动形态和层流时导管中流速分布”的感性认识； 2．熟悉雷诺准数（Re ）的测定与计算；
3．确立“层流和湍流与Re 之间有一定联系”的概念； 4．初步掌握流动形态对化工过程的影响。
二、实验原理
实验研究发现，圆管内流型由层流向湍流的转变不仅与流速u 有关，而且还与流体的密度ρ、黏度μ以及流动管道的直径d 有关。
将这些变量组合成一个数群，则根据该数群数值的大小可以判断流动类型。
这个数群称为雷诺准数。
用Re 表示，即：
对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关，本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。
三、实验装置及流程
μ
ρ/du Re =
四、实验步骤
1．水通过进水阀充满水箱。
开启出水阀，排除管路系统中的空气。
2．为了保持水位恒定和避免波动，水由进口管先流入进水槽后由小孔流入水箱，其中多余的水经溢流口泄入下水道口。
3．测定水温（普通温度计）。
4．将示踪计（红墨水）加入贮瓶内。
5．实验操作时，先启开流量计少许，调节针型阀，控制着色水的注入速度。
6．逐渐增加调节阀开度，观察着色水流的变化。
五、实验记录
水温：。
《流体力学》实验指导书
实验二 雷 诺 数 实 验一、 实验目的1、 观察液体在不同流动状态时流体质点的运动规律2、 观察流体由层流变紊流及由紊流变层流的过度过程3、 测定液体在圆管中流动时的下临界雷诺数2c e R二、 实验原理及实验设备流体在管道中流动，由两种不同的流动状态，其阻力性质也不同。
雷诺数的物理意义，可表征为惯性力与粘滞力之比。
在实验过程中，保持水箱中的水位恒定，即水头H 不变。
如果管路中出口阀门开启较小，在管路中就有稳定的平均速度v ，微启红色水阀门，这是红色水与自来水同步在管路中沿轴线向前流动，红颜色水呈一条红色直线，其流体质点没有垂直于主流方向的横向运动，红色直线没有与周围的液体混杂，层次分明地在管路中流动。
此时，在流速较小而粘性较大和惯性力较小的情况下运动，为层流运动。
如果将出口阀门逐渐开大，管路中的红色直线出现脉动，流体质点还没有出现相互交换的现象，流体的流动呈临界状态。
如果将出口阀门继续开大，出现流体质点的横向脉动，使红色线完全扩散与自来水混合，此时流体的流动状态微紊流运动。
图1雷诺数实验台示意图1.水箱及潜水泵2.接水盒3. 上水管4. 接水管5.溢流管6. 溢流区7.溢流板8.水位隔板9. 整流栅实验管 10. 墨盒 11. 稳水箱 12. 输墨管 13. 墨针 14.实验管15.流量调节阀雷诺数表达式e v dR ν⋅=，根据连续方程：A=v Q ，Qv A=流量Q 用体积法测出，即在Δt 时间内流入计量水箱中流体的体积ΔV 。
tVQ ∆=42d A π=式中：A —管路的横截面积；d —实验管内径；V —流速；ν—水的粘度。
三、实验步骤1、准备工作：将水箱充满，将墨盒装上墨水。
启动水泵，水至经隔板溢流流出，将进水阀门关小，继续向水箱供水，并保持溢流，以保持水位高度H 不变。
2、缓慢开启阀门7，使玻璃管中水稳定流动，并开启红色阀门9，使红色水以微小流速在玻璃管内流动，呈层流状态。
3、开大出口阀门15，使红色水在玻璃管内的流动呈紊流状态，在逐渐关小出口阀门15，观察玻璃管中出口处的红色水刚刚出现脉动状态但还没有变为层流时，测定此时的流量。
2雷诺实验装置使用说明

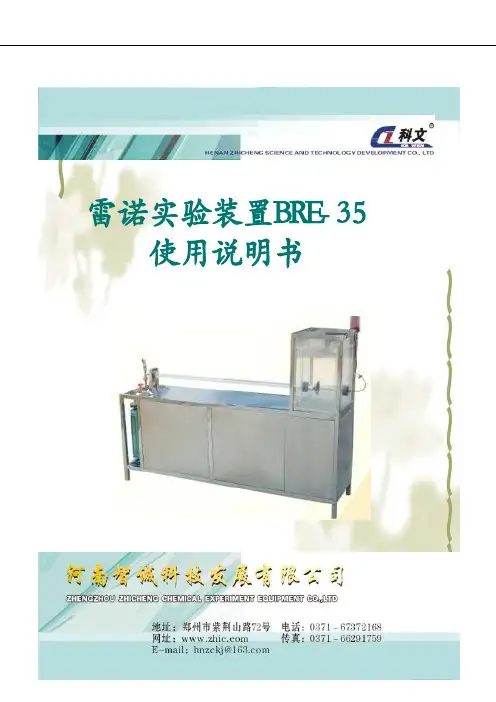

雷诺实验装置BR E-35使用说明书雷诺实验一、实验目的1、了解流体在圆管内的流动形态及其与雷诺数Re的关系。
2、观察流体在圆管内做稳定层流及湍流两种情况下的速度分布。
3、观察湍流时壁面处的层流内层。
二、实验原理关闭，下面的不能开启，不过影响不大，上面的用夹子取代排气泡，下面的可以直接放水冲走气泡），调节红墨水阀（调解显示剂流速与管内水流速度一致）。
3、自小到大再自大到小调解流量（每次一格），计算流型转变的临界雷诺数（上限和下限两个数，可以用两次的进行比较，观察是否差别较大，分析原因）。
4、观察层流和湍流时速度分布侧形的差别。
5、观察湍流时壁面处的层流内层。
操作时的补充说明1、显色剂要求，物理性质基本与主体流体一致，所以本实验采用红墨水，即水中加一些颜料，物理性质基本与水相同。
2、由于红墨水的密度大于水的密度，因此为使从针头出来的红墨水线不发生沉降，需对红墨水用水稀释50%左右，这时候，沉降不明显。
另外，由于红墨水线发生热扩散，随着流动会出现水线变粗的趋势。
3、在观察层流流动时，当把水量调足够小的情况下（在层流范围），禁止碰撞设备，甚至周围环境的震动、以及水面风的吹皱均会对线型造成影响。
为防止上水时造成的液面波动，上水量不能太大，维持少量溢流即可。
4、红墨水流量太大，超过管内实际水流速度，容易造成红墨水的波动；太小，红墨水线不明显不易观测。
这需要教师的实际操作摸索。
5、在观察层流速度分布时，需预先将流量调节到层流，然后用手堵住出口，在喇叭口内注入大量红墨水，然后放开水流动，观测红墨水的形状；在观测湍流时的速度分布和层流底层现象时，需预先将流量调节到最大，方法同上。
注意事项1、在移动该装置时，注意平稳；虽然玻璃厚度较厚且经过钢化处理，但毕竟是玻璃，严禁磕碰。
2、长期不用时，应将水放净，并用湿软布轻擦拭玻璃箱，防止水垢等杂物粘在玻璃上；用布将上口盖住以免灰尘落入。
3、在冬季造成室内温度达到冰点时，水箱内严禁存水。
流体力学雷诺实验报告
流体力学雷诺实验报告流体力学雷诺实验报告导言：流体力学是研究流体运动和力学性质的学科，广泛应用于航空、航天、水利、能源等领域。
雷诺实验是流体力学中的重要实验之一，通过实验研究流体在不同条件下的流动特性，为理论模型的建立提供实验依据。
本报告将介绍流体力学雷诺实验的原理、实验装置以及实验结果的分析与讨论。
一、实验原理雷诺实验是基于雷诺数的概念进行的实验，雷诺数是描述流体流动状态的一个无量纲参数。
它由流体的密度、速度、长度尺度和粘度共同决定，可以用来判断流动是否属于层流或湍流状态。
实验装置：雷诺实验装置由水槽、水泵、流速计、染液注入器和观察窗口等组成。
水槽中注入染液，通过水泵将水推动起来，流经观察窗口时，利用流速计测量流速，并观察染液的流动状态。
实验过程：1. 调节水泵流量，保持流速计读数在一定范围内。
2. 在观察窗口处注入染液，观察染液在流动过程中的形态和变化。
3. 根据观察结果，判断流动状态是层流还是湍流，并记录相关数据。
二、实验结果分析与讨论1. 层流状态下的观察结果：在低雷诺数条件下，流体呈现出较为规律的流动状态，染液以直线流动，且颜色分布均匀。
观察窗口内没有明显的涡流和涡旋等湍流现象。
2. 湍流状态下的观察结果：随着雷诺数的增加，流体的流动状态由层流逐渐转变为湍流。
湍流状态下，染液呈现出不规则的流动形态，出现了大量的涡流和涡旋，颜色分布不均匀，呈现出混沌的状态。
3. 实验结果的分析：通过对实验结果的观察和分析，我们可以得出以下结论：（1）雷诺数越小，流体的流动状态越接近层流，流动越规律。
（2）雷诺数越大，流体的流动状态越接近湍流，流动越混乱。
三、实验的意义与应用1. 实验的意义：雷诺实验是研究流体力学的重要实验之一，通过实验可以直观地观察和研究流体的流动特性，验证理论模型的准确性，并为实际工程应用提供参考依据。
2. 实验的应用：流体力学在众多领域中都有广泛应用，如航空航天、水利工程、能源领域等。
雷诺实验的实验原理和方法
5实验二雷诺实验一、实验目的1、观察流体在管内流动的两种不同流动型态。
2、测定临界雷诺数R ec 。
二、实验原理流体流动有两种不同型态，即层流（或称滞流）和紊流（或称湍流），这一现象最早是由雷诺（Reynolds ）于1883年首先发现的。
流体作层流流动时，其流体质点作平行于管轴的直线运动，且在径向无脉动；流体作紊流流动时，其流体质点除沿管轴方向作向前运动外，还在径向作脉动，从而在宏观上显示出紊乱地向各个方向作不规则的运动。
流体流动型态可用雷诺数（Re ）来判断，这是一个由各影响变量组合而成的无因次数群，故其值不会因采用不同的单位制而不同。
但应当注意，数群中各物理量必须采用同一单位制。
若流体在圆管内流动，则雷诺数可用下式表示：μνρd =Re （16-1）式中：Re —雷诺数，无因次；d —管子内径，m ；v —流体在管内的平均流速，m ／s ；ρ—流体密度，kg ／m 3；μ—流体的动力粘滞系数；Pa·s 。
层流转变为紊流时的雷诺数称为临界雷诺数，用R ek 表示。
工程上一般认为，流体在直圆管内流动时，当Re <2000时为层流；当Re >4000时，圆管内已形成紊流；当Re 在2000至4000范围内，流动处于一种过渡状态，可能是层流，也可能是紊流，或者是二者交替出现，这要视外界干扰而定，一般称这一Re 数范围为过渡区。
式（1）表明，对于一定温度的流体，在特定的圆管内流动，雷诺数仅与流体流速有关。
本实验即是通过改变流体在管内的速度，观察在不同雷诺数下流体的流动型态。
三、实验装置与设备参数装置主要由玻璃试验导管、流量计、流量调节阀、低位贮水槽、循环水泵、稳压溢流水槽等部分组成，演示主管路为220⨯φmm 硬质玻璃。
实验装置如图16-1所示：四、实验方法：实验前，先将水充满低位贮水槽，关闭流量计后的调节阀，然后启动循环水泵。
待水充满稳压溢流水槽后，开启流量计后的调节阀。
水由稳压溢流水槽流经缓冲槽、试验导管和流量计，最后流回低位贮水槽。
圆管流动类型观察与临界雷诺数的测量(改)2
2009年11月圆管流动类型观察与临界雷诺数的测量（简称雷诺实验）一、 实验目的与要求1. 了解流体流动的两种流态：层流与湍流的流动特征，并观察其临界状态及转变过程。
2. 掌握圆管流动时上雷诺数的测量方法。
3. 掌握圆管流动时下雷诺数的测量方法。
二、 实验原理与装置自然界的流体运动按其流动形态可分为层流和湍流两大类型。
判别流动类型的准则是雷诺数Re,流动形态发生转变时所对应的雷诺数称临界雷诺数Re 临界，通常将湍流流动转变为层流动时的临界雷诺数叫做下临界雷诺数；把由层流转化为湍流的临界雷诺数叫做上临界雷诺数。
当Re < Re 下临界，只能是层流； 当Re > Re 上临界，只能是湍流；根据雷诺数定义，为了测定临界雷诺数，只要测定出流态变化时的流速则可算出临界雷诺数。
管中的流速是通过体积法测出流量后计算出来的，即有：()t d Q u v ⋅=241/π式中：Q v ——水的体积流量（实验测量）； d ——实验管子直径； t ——时间（实验测量）； u ——速度；于是上、下临界雷诺数：R e 临界=u d/v式中ν——水的运动粘性系数，ν=μ/ρ，其中μ为动力粘性系数（查附表1），ρ为水的密度（查附表2）。
上临界雷诺数是一个不稳定的数值，因此没有实际意义；而下临界雷诺数是一个相当稳定的数值，约为2300，因此在工程上都采用下临界雷诺数作为判别流动形态的标准。
实验装置图三、实验步骤：1.关紧出水阀，向水箱放水，达到出现溢流。
2.微微开启出水阀，使管中水开始流动，慢慢打开彩液的阀门，使彩液以细的流束流入管中。
3.慢慢开大阀门，增大管内流速，直到带颜色的流束在管中发生振荡以至紊乱为止，此时则为层流转变为湍流的临界点。
测量流量计算出雷诺数，则为上临界雷诺数。
再开大出水阀，红色染色线混乱，管内为湍流。
4.将阀门微微关小，直至红色染色流束出现稳定为止，此即由湍流转变为层流的下临界点，测量出流量，计算出下临界雷诺数。
雷诺实验
（二）雷诺管实验一、实验目的要求：1、通过层流、湍流的流态观测和临界雷诺数的测量分析，掌握圆管流态转化规律；2、进一步掌握层流、湍流两种流态的运动学特性与动力学特性；3、学习古典流体力学中应用无量纲参数进行实验研究的方法，并了解其实用意义。
二、实验装置：自循环雷诺实验装置图本实验的装置如所示，图中：1．自循环供水器；2．实验台；3．可控硅无级调器；4．恒压水箱； 5.有色指示水供给箱；6．稳水孔板；7．溢流板；8.实验管道；9．实验流量调节阀。
2728三、实验原理：KQ d Q vdR e ===νπν4； T VQ =其中：Q 流量；V 水体积；T 时间；K 系数。
四、实验方法与步骤：1、测记本实验的有关常数。
2、观测两种流态：打开开关3使水箱充水至溢流水位，经稳定后，微微开启调节阀9，并注入颜色水于实验管内，使颜色水流成一直线。
通过颜色水质点的运动观察管内水流的层流流态，然后逐步开大调节阀，通过颜色水直线的变化观察层流转变到湍流的水力特征，待管中出现完全湍流后，再逐步关小调节阀，观察由湍流转变为层流的水力特征。
3、测定下临界雷诺数：(1)将调节阀打开，使管中呈完全湍流，再逐步关小调节阀使流量减小。
当流量调节到使颜色水在全管刚刚拉成一直线状态时，即为下临界状态。
每调节阀门一次，均需等待稳定几分钟。
(2)待管中出现临界状态时，用体积法测定流量。
(3)根据所测流量计算下临界雷诺数。
(4)重新打开调节阀，使其形成完全湍流，按照上述步骤重复测量不少于三次。
(5)同时由水箱中的温度计测记水温，从而查得水的运动粘度。
注意：流量不可开得过大，以免引起水箱中的水体紊动，若因水箱中水体紊动而干扰进口水流时，需关闭阀门，静止3-5分钟，再按步骤(1)重复进行。
4、测定上临界雷诺数：逐渐开启调节阀，使管中水流由层流过渡到湍流，当色水线刚开始散开时即为上临界状态，测定上临界雷诺数1-2次。
五、实验结果及要求：1、记录计算有关常数：管径 d=1.37cm ， 水温 t= C 0运动粘度 =++=2000221.00337.0101775.0tt νscm 2计算常数K= 3cm s2、记录计算表格注：颜色水形态指：(1)稳定直线，(2)稳定略弯曲，(3)旋转，(4)断续，(5)直线抖动，(6)完全散开等。
第二章化工原理实验 雷诺实验
第二章化工原理实验实验一、雷诺实验一、实验目的：1．建立“滞流和湍流两种流动形态”的感性认识；2．观察雷诺准数与流体流动类型的相互关系；3．观察滞流时流体在圆管内的速度分布曲线；二、实验原理：1．滞流时，流体质点做直线运动，即流体分层流动，与周围的流体无宏观的混合，湍流时，流体质点呈紊乱地向各方向作随机的脉动，流体总体上仍沿管道方向流动。
2．雷诺准数是判断实际流动类型的准数。
若流体在圆管内流动，则雷诺准数可用下式表示：（2-1）一般认为，当Re≤2000时，流体流动类型属于滞流；当Re≥4000时，流动类型属于湍流；而Re值在2000～4000范围内是不稳定的过渡状态，可能是层流也可能是湍流，取决于外界干扰条件。
如管道直径或方向的改变、管壁粗糙，或有外来振动等都易导致湍流。
3．对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关。
本实验是改变水在管内的速度，观察在不同雷诺准数下流体流型的变化。
理论分析和实验证明,滞流时的速度沿管径按抛物线的规律分布。
中心的流速最大，愈近管壁流速愈慢。
湍流时由于流体质点强烈分离与混合，所以速度分布曲线不再是严格的抛物线，湍流程度愈剧烈，速度分布曲线顶部的区域愈广阔而平坦，但即使湍流时，靠近管壁区域的流体仍作滞流流动，这一层称为滞流内层或滞流底层，。
它虽然极薄，但在流体中进行热量和质量的传递时，产生的阻力比流体的湍流主体部分要大得多。
三、实验装置及流程：1．实验装置示意图及流程图2-1 雷诺实验——装置示意图及流程1．溢流管；2．小瓶；3．上水管；4．细管；5．水箱；6．水平玻璃管；7．出口阀门实验装置如图2-1所示，图中水箱内的水由自来水管供给，实验时水由水箱进入玻璃管（玻璃管供观察流体流动形态和滞流时管路中流速分布之用）。
水量由出口阀门控制，水箱内设有进水稳流装置及溢流管，用以维持平稳而又恒定的液面，多余水由溢流管排入下水道。
2．实验仿真界面图2-2 雷诺实验——仿真界面四、实验步骤：1、实验步骤（1）雷诺实验1）打开进水阀，使自来水充满高位水箱；2）待有溢流后，打开流量调节阀；3）缓慢地打开红墨水调节阀；4）调节流量调节阀，并注意观察滞流现象；5）逐渐加大流量调节阀的开度，并注意观察过渡流现象；6）进一步加大流量调节阀的开度，并注意观察湍流现象；7）由孔板流量计测得流体的流量并计算出雷诺准数；8）关闭红墨水调节阀，然后关闭进水阀，待玻璃管中的红色消失，关闭流量调节阀门，结束本次实验。
雷诺实验(二)
雷诺实验（二）一． 实验的目的和要求：1. 观察层流，湍流的流态及其转换过程；2. 测定临界雷诺数，掌握圆管流态判别方法；3. 学习应用量纲分析法进行实验研究的方法，确定非圆管流态判别准数。
二． 实验装置说明与操作方法供水流量由无极调速器调控，使恒压水箱始终保持微溢流的状态，以提高进口前水体的稳定度。
本恒压水箱设有多道稳水隔板，可使稳水时间缩短到3到5分钟。
有色水注入到实验管道，可根据有色水散开与否判别流态。
为防止自循环水污染，有色水采用自行消色的专用色水。
实验流量可由尾阀调节。
三． 实验原理1883年，雷诺（Osborne Reynolds ）采用类似于本实验的实验装置，观察到液流中存在着层流和湍流两种流态：流速较小时，水流有条不紊的呈现层状有序的直线运动，流层间没有质点掺混，这种流态称为层流；当流速增大时，流体质点做杂乱无章的无序的直线运动，流层间质点掺混，这种流态称为湍流。
雷诺实验还发现存在着湍流转变为层流的临界流速v 。
v 。
与流体的粘性，圆管的直径d 有关。
若要判别流态，就要确定各种情况下的v 。
值，需要对这些相关因素的不同量值作出排列组合再分别进行实验研究，工作量巨大。
雷诺实验的贡献不仅在于发现了两种流态，还在于运用量纲分析的原理，得出了量纲为一的判据-----雷诺数Re,使问题得以简化。
量纲分析如下：因根据量纲分析法有：其中c k 是量纲为一的数，写成量纲关系为：由量纲和谐原理，得11,21αα==-。
即c c v kd β= 或 c c v dk β=雷诺实验完成了管流的流态从湍流过度到层流是的临界值c k 值的测定，以及是否为常数的验证，结果表明c k 值为常数。
于是，量纲为一的数 vdβ 便成了适合于任何管径，任何牛顿流体的流态由湍流转变为层流的判据。
由于雷诺的贡献，vd β 定名为雷诺数Re 。
于是有式中，v ----- 流体速度； β---- 流体的运动粘度；（书中用ν表示，很近似于流体速度，故用此表示）d ---- 圆管直径；V q ----- 圆管内过流流量；K --- 计算常数，4K d πβ=当流量由大逐渐变小，流态由湍流变为层流，对应一个下临界雷诺数 1Re c ，当流量由0逐渐增大，流态从层流变为湍流，对应一个上临界雷诺数11Re c 。
(二)雷诺管实验
（二）雷诺管实验一、实验目的要求：1、通过层流、湍流的流态观测和临界雷诺数的测量分析，掌握圆管流态转化规律；2、进一步掌握层流、湍流两种流态的运动学特性与动力学特性；3、学习古典流体力学中应用无量纲参数进行实验研究的方法，并了解其实用意义。
二、实验装置：自循环雷诺实验装置图本实验的装置如所示，图中：1．自循环供水器；2．实验台；3．可控硅无级调器；4．恒压水箱； 5.有色指示水供给箱；6．稳水孔板；7．溢流板；8.实验管道；9．实验流量调节阀。
2728三、实验原理：KQ d Q vdR e ===νπν4； T VQ =其中：Q 流量；V 水体积；T 时间；K 系数。
四、实验方法与步骤：1、测记本实验的有关常数。
2、观测两种流态：打开开关3使水箱充水至溢流水位，经稳定后，微微开启调节阀9，并注入颜色水于实验管内，使颜色水流成一直线。
通过颜色水质点的运动观察管内水流的层流流态，然后逐步开大调节阀，通过颜色水直线的变化观察层流转变到湍流的水力特征，待管中出现完全湍流后，再逐步关小调节阀，观察由湍流转变为层流的水力特征。
3、测定下临界雷诺数：(1)将调节阀打开，使管中呈完全湍流，再逐步关小调节阀使流量减小。
当流量调节到使颜色水在全管刚刚拉成一直线状态时，即为下临界状态。
每调节阀门一次，均需等待稳定几分钟。
(2)待管中出现临界状态时，用体积法测定流量。
(3)根据所测流量计算下临界雷诺数。
(4)重新打开调节阀，使其形成完全湍流，按照上述步骤重复测量不少于三次。
(5)同时由水箱中的温度计测记水温，从而查得水的运动粘度。
注意：流量不可开得过大，以免引起水箱中的水体紊动，若因水箱中水体紊动而干扰进口水流时，需关闭阀门，静止3-5分钟，再按步骤(1)重复进行。
4、测定上临界雷诺数：逐渐开启调节阀，使管中水流由层流过渡到湍流，当色水线刚开始散开时即为上临界状态，测定上临界雷诺数1-2次。
五、实验结果及要求：1、记录计算有关常数：管径 d=1.37cm ， 水温 t= C 0运动粘度 =++=2000221.00337.0101775.0t t ν scm2计算常数K= 3cm s2、记录计算表格注：颜色水形态指：(1)稳定直线，(2)稳定略弯曲，(3)旋转，(4)断续，(5)直线抖动，(6)完全散开等。
雷诺实验
雷诺实验一、 实验目的1、 观察层流、紊流的流态及其相互转换的过程；2、 描述层流及紊流的水力特征。
二、 基本原理dvK KQ dvQ g vd ππρ44Re ====其中：Re ----- 雷诺数 V ------ 流速 D ------ 管径 ρ------ 密度g ------- 重力加速度 Q ------ 流量三、 实验装置实验主界面如下图所示：进入实验后首先要打开进水阀门。
在输入框输入0-100的数字，也可以通过点击上下按钮调节阀门开度。
按回车键完成输入，按ESC键取消输入。
循环水打开后，还应打开红墨水阀门。
然后再打开排水阀并察看流量。
点击玻璃管，通过弹出的录像查看流体的流动状态。
授权后可以点击画面下方的自动记录按钮，记录实验数据，也可以手动记录。
调节不同流量，多次记录排水阀不同开度下的流量。
五、数据处理打开画面左边的数据处理，授权后如果在实验过程中点击了自动记录，实验数据将被自动记录下来，也可以手动在表格中输入数据。
下面是未经计算的原始数据记录界面：对测量数据进行计算，授权后可以自动计算。
在实验报告部分，可以通过点击保存键对实验数据进行保存；可以通过点击加载键对实验数据进行加载；可以通过点击报表键，对实验数据进行打印。
在数据处理方面，可以通过整组删除键实现对一组数据的删除。
点击自动计算按钮，自动计算出雷诺数击流动类型。
下面是实验计算示例：如果在前面已经进行了计算，点击绘制曲线，将自动画出雷诺数与流量关系曲线。
柏努利方程仪实验一、实验目的：1、 通过实测静止和流动的流体中各项压头及相互转换验证流体静力学原理和柏努利方程。
2、 通过实测流速的变化和与之相适应的压头损失的变化确定两者之间的关系。
二、基本原理：流动的流体具有三种机械能：位能，动能和静压能，这三种能量可以相互转换。
在没有摩擦损失且不输入外功的情况下，流体在稳定流动中流过的各界面上的机械能总和是相等的。
在有摩擦而没有外功输入时，任意两截面间的机械能的差即为摩擦损失。
雷诺实验和伯努利实验报告
雷诺实验和伯努利实验报告一、实验目的雷诺实验的目的在于观察流体在管内流动时的不同流动形态，测定临界雷诺数，并了解其与流动状态之间的关系。
而伯努利实验则是为了验证伯努利方程，直观地理解流体流动过程中能量的转换规律。
二、实验原理（一）雷诺实验雷诺数（Re）是用来判断流体流动状态的无量纲数，其表达式为：Re ＝ρvd/μ，其中ρ 为流体密度，v 为流体平均流速，d 为管道直径，μ 为流体动力粘度。
当雷诺数小于某一临界值时，流体作层流流动；当雷诺数大于该临界值时，流体作湍流流动。
（二）伯努利实验伯努利方程表示为：p ＋1/2ρv² ＋ρgh ＝常量，其中 p 为压强，ρ 为流体密度，v 为流速，g 为重力加速度，h 为高度。
该方程表明在理想流体稳定流动中，单位体积流体的压力能、动能和势能之和保持不变。
三、实验装置（一）雷诺实验装置主要由水箱、玻璃管、调节阀、颜料注射管、量筒等组成。
水箱用于储存实验用水，玻璃管用于观察流体流动形态，调节阀用于调节水的流速，颜料注射管用于注入颜料以显示流体质点的运动轨迹。
（二）伯努利实验装置包括水箱、管道、测压管、调节阀等。
水箱提供水源，管道内不同位置设置测压管以测量压强，调节阀控制水的流量和流速。
四、实验步骤（一）雷诺实验1、打开水箱进水阀，使水箱充满水。
2、缓慢调节调节阀，使水流速度逐渐增大，同时通过颜料注射管注入颜料，观察流体在玻璃管中的流动形态。
3、当流动形态发生变化时，记录此时的流速，并测量水的温度，计算雷诺数。
4、重复上述步骤，多次测量不同流速下的流动形态和雷诺数。
（二）伯努利实验1、开启水箱进水阀，使水箱水位达到一定高度。
2、调节调节阀，改变水流速度。
3、观察不同位置测压管中的液面高度，记录相应的数据。
4、分析测压管液面高度的变化，验证伯努利方程。
五、实验数据与结果（一）雷诺实验通过多次实验，得到了不同流速下流体的流动形态和对应的雷诺数。
当雷诺数小于 2000 时，流体作层流流动，流体质点沿直线运动，层次分明；当雷诺数在 2000 至 4000 之间时，流动处于过渡状态，流体质点开始出现不规则运动；当雷诺数大于 4000 时，流体作湍流流动，流体质点杂乱无章地运动。
雷诺实验带数据处理-2
雷诺实验一、实验目的1. 观察层流和紊流的流态及其转换特征。
2. 通过临界雷诺数，掌握圆管流态判别准则。
3. 掌握误差分析在实验数据处理中的应用。
二、实验原理1、实际流体的流动会呈现出两种不同的型态：层流和紊流，它们的区别在于：流动过程中流体层之间是否发生混掺现象。
在紊流流动中存在随机变化的脉动量，而在层流流动中则没有，如图1所示。
2、圆管中恒定流动的流态转化取决于雷诺数。
雷诺根据大量实验资料，将影响流体流动状态的因素归纳成一个无因次数，称为雷诺数Re ，作为判别流体流动状态的准则4Re QD πυ=式中 Q ——流体断面平均流量 , L sD ——圆管直径 , mmυ——流体的运动粘度 , 2m在本实验中，流体是水。
水的运动粘度与温度的关系可用泊肃叶和斯托克斯提出的经验公式计算36((0.58510(T 12)0.03361)(T 12) 1.2350)10υ--=⨯⨯--⨯-+⨯ 式中 υ——水在t C ︒时的运动粘度，2m s ； T ——水的温度，C ︒。
3、判别流体流动状态的关键因素是临界速度。
临界速度随流体的粘度、密度以及流道的尺寸不同而改变。
流体从层流到紊流的过渡时的速度称为上临界流速，从紊流到层流的过渡时的速度为下临界流速。
4、圆管中定常流动的流态发生转化时对应的雷诺数称为临界雷诺数，对应于上、下临界速度的雷诺数，称为上临界雷诺数和下临界雷诺数。
上临界雷诺数表示超过此雷诺数的流动必为紊流，它很不确定，跨越一个较大的取值范围。
而且极不稳定，只要稍有干扰，流态即发生变化。
上临界雷诺数常随实验环境、流动的起始状态不同有所不同。
因此，上临界雷诺数在工程技术中没有实用意义。
有实际意义的是下临界雷诺数，它表示低于此雷诺数的流动必为层流，有确定的取值。
通常均以它作为判别流动状态的准则，即Re < 2320 时，层流Re > 2320 时，紊流该值是圆形光滑管或近于光滑管的数值，工程实际中一般取Re = 2000。
雷诺实验的实验原理和方法
5实验二雷诺实验一、实验目的1、观察流体在管内流动的两种不同流动型态。
2、测定临界雷诺数R ec 。
二、实验原理流体流动有两种不同型态，即层流（或称滞流）和紊流（或称湍流），这一现象最早是由雷诺（Reynolds ）于1883年首先发现的。
流体作层流流动时，其流体质点作平行于管轴的直线运动，且在径向无脉动；流体作紊流流动时，其流体质点除沿管轴方向作向前运动外，还在径向作脉动，从而在宏观上显示出紊乱地向各个方向作不规则的运动。
流体流动型态可用雷诺数（Re ）来判断，这是一个由各影响变量组合而成的无因次数群，故其值不会因采用不同的单位制而不同。
但应当注意，数群中各物理量必须采用同一单位制。
若流体在圆管内流动，则雷诺数可用下式表示：μνρd =Re （16-1）式中：Re —雷诺数，无因次；d —管子内径，m ；v —流体在管内的平均流速，m ／s ；ρ—流体密度，kg ／m 3；μ—流体的动力粘滞系数；Pa·s 。
层流转变为紊流时的雷诺数称为临界雷诺数，用R ek 表示。
工程上一般认为，流体在直圆管内流动时，当Re <2000时为层流；当Re >4000时，圆管内已形成紊流；当Re 在2000至4000范围内，流动处于一种过渡状态，可能是层流，也可能是紊流，或者是二者交替出现，这要视外界干扰而定，一般称这一Re 数范围为过渡区。
式（1）表明，对于一定温度的流体，在特定的圆管内流动，雷诺数仅与流体流速有关。
本实验即是通过改变流体在管内的速度，观察在不同雷诺数下流体的流动型态。
三、实验装置与设备参数装置主要由玻璃试验导管、流量计、流量调节阀、低位贮水槽、循环水泵、稳压溢流水槽等部分组成，演示主管路为220⨯φmm 硬质玻璃。
实验装置如图16-1所示：四、实验方法：实验前，先将水充满低位贮水槽，关闭流量计后的调节阀，然后启动循环水泵。
待水充满稳压溢流水槽后，开启流量计后的调节阀。
水由稳压溢流水槽流经缓冲槽、试验导管和流量计，最后流回低位贮水槽。
雷诺实验实验指导书
雷诺实验仪实验指导书深圳大学土木工程学院2011.05雷诺实验仪（LNY—02）实验指导书一、实验目的1、实际观察流体的两种型态，加深对层流和紊流的认识。
2、测定液体（水）在圆管中流动的临界雷诺数—即下临界雷诺数，学会其测定的方法。
二、实验装置实验装置的结构示意图如图1所示。
恒水位水箱靠溢流来维持不变的水位。
在水箱的下部装有水平放置的雷诺试验管，实验管与水箱相通，恒水位水箱中的水可以经过实验管恒定出流，实验管的另一端装有出水阀门，可用以调节出水的流量。
阀门的下面装有回水水箱，在恒水位水的上部装有色液罐，其中的颜色液体可经细管引流到实验管的进口处。
色液罐的下部装有调节小阀门，可以用来控制和调节色液液流。
雷诺仪还设有储水箱，有水泵向实验系统供水，而实验的回流液体可经集水管回流到储水箱中。
图 一三、实验操作1、实验前的准备（1）打开进水阀门后，启动水泵，向恒水位水箱加水。
（2）在水箱接近放满时，调节阀门，使水箱的水位达到溢流水平，并保持有一定的溢流。
（3）适度打开出水阀门，使实验管出流，此时，恒水位水箱仍要求保持恒水位，否则，可再调节阀门，使其达到恒水位，应一直保持有一定的溢流。
（注意：整个实验过程中都应满足这个要求）。
（4）检查并调整电测流量装置，使其能够正常工作。
（5）测量水温。
2、进行实验，观察流态具体操作如下：（1）微开出水阀门，使实验管中水流有稳定而较小的流速。
（2）微开色液罐下的小阀门，使色液从细管中不断流出，此时，可能看到管中的色液液流与管中的水流同步在直管中沿轴线向前流动，色液呈现一条细直流线，这说明在此流态下，流体的质点没有垂直于主流的横向运动，有色直线没有与周围的液体混杂，而是层次分明的向前流动。
此时的流体即为层流。
（若看不到这种现象，可再逐渐关小阀门，直到看到有色直线为止）。
（3）逐渐缓慢开大阀门至一定开度时，可以观察到有色直线开始出现脉动，但流体质点还没有达到相互交换的程度，此时，即象征为流体流动状态开始转换的临界状态（上临界点），当时的流速即为临界流速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷诺实验（二）
一． 实验的目的和要求：
1. 观察层流，湍流的流态及其转换过程；
2. 测定临界雷诺数，掌握圆管流态判别方法；
3. 学习应用量纲分析法进行实验研究的方法，确定非圆管流态判别准数。
二． 实验装置说明与操作方法
供水流量由无极调速器调控，使恒压水箱始终保持微溢流的状态，以提高进口前水体的稳定度。
本恒压水箱设有多道稳水隔板，可使稳水时间缩短到3到5分钟。
有色水注入到实验管道，可根据有色水散开与否判别流态。
为防止自循环水污染，有色水采用自行消色的专用色水。
实验流量可由尾阀调节。
三． 实验原理
1883年，雷诺（Osborne Reynolds ）采用类似于本实验的实验装置，观察到液流中存在着层流和湍流两种流态：流速较小时，水流有条不紊的呈现层状有序的直线运动，流层间没有质点掺混，这种流态称为层流；当流速增大时，流体质点做杂乱无章的无序的直线运动，流层间质点掺混，这种流态称为湍流。
雷诺实验还发现存在着湍流转变为层流的临界流速v 。
v 。
与流体的粘性，圆管的直径d 有关。
若要判别流态，就要确定各种情况下的v 。
值，需要对这些相关因素的不同量值作出排列组合再分别进行实验研究，工作量巨大。
雷诺实验的贡献不仅在于发现了两种流态，还在于运用量纲分析的原理，得出了量纲为一的判据-----雷诺数Re,使问题得以简化。
量纲分析如下：
因
根据量纲分析法有：
其中c k 是量纲为一的数，写成量纲关系为：
由量纲和谐原理，得11,21αα==-。
即
c c v k
d β= 或 c c v d
k β=
雷诺实验完成了管流的流态从湍流过度到层流是的临界值c k 值的测定，以及是否为常数的验证，结果表明c k 值为常数。
于是，量纲为一的数 vd
β 便成了适合于任何管径，任何牛顿流体的流态由湍流转变为层流的判据。
由于雷诺的贡献，
vd β 定名为雷诺数Re 。
于是
有
式中，v ----- 流体速度； β---- 流体的运动粘度；（书中用ν表示，很近似于流体速度，故用此表示）
d ---- 圆管直径；
V q ----- 圆管内过流流量；
K --- 计算常数，4
K d πβ=
当流量由大逐渐变小，流态由湍流变为层流，对应一个下临界雷诺数 1Re c ，当流量由
0逐渐增大，流态从层流变为湍流，对应一个上临界雷诺数11
Re c 。
上雷诺临界数受外界干扰，数值不稳定，而下临界雷诺数1Re c 值比较稳定，因此一般以下临界雷诺数作为判别流态的标准。
雷诺经反复测试，得出圆管流动的下临界雷诺数1Re c 值为2300。
工程上，一般取1Re c =2000。
当Re <1Re c 时，管中流态为层流，反之，为湍流。
对于非圆管流动，雷诺数可以表示为
式中： R-----过流断面的水力学半径，R=A/X
A---- 过流断面面积；
X---- 湿周（过流断面上液体与固体边界接触的长度）。
以水力半径作为特征长度表示的雷诺数也成为广义雷诺数。
四． 实验内容与方法
1． 定型观察两种流态
启动水泵供水，使水箱溢流，经稳定后，微开流量调节阀，打开颜色水管道的阀门，注入颜色水，可以看到圆管中颜色水随水流流动形成一条直线，这时的流态为层流。
进一步开大流量调节阀，流量增大到一定程度，可见管流中颜色水发生掺混，直至消色。
表明流体质点已经发生无序的杂乱运动，这时的流态即为湍流。
想一想： 应在管道的哪个部位观察流态？为什么？
2. 测定下临界雷诺数
先调节管中流态呈湍流状，再逐步关小调节阀，每调节一次流量后，稳定一段时间并观察其形态，当颜色水开始形成一条直线时，表明由湍流刚好转为层流，此时管流即为下临界流动状态。
用重量法测定流量，记录水温，即可得出下临界雷诺数。
注意：接近下临界流动状态时，流量应微调，调节过程中流量调节阀只可关小，不可开大。
3. 测定上临界雷诺数
先调节管中流态呈层流状，再逐步开大调节阀，每调节一次流量后，稳定一段时间并观察其形态，当颜色水开始散开掺混时，表明由层流刚好转为湍流，此时管流即为上临界流动状态。
用重量法测定流量，记录水温，即可得出上临界雷诺数。
注意：接近上临界流动状态时，流量应微调，调节过程中流量调节阀只可开大，不可关小。
4. 分析设计实验
任何截面形状的管流或者明渠，任何牛顿流体流动的流态转变临界流速v 。
与运动粘度，水力半径R 有关。
要求通过量纲分析确定其广义雷诺数，设计测量明渠广义下临界雷诺数的实验方案，并根据上述圆管实验的结果得出广义下临界雷诺数值。
五． 数值处理及成果要求
1.记录有关信息及实验常数
实验设备名称：实验台号：实验者：实验日期：管径d= 水温T= °运动粘度:
计算常数K=
2.实验数据记录及计算结果
雷诺实验记录计算表
实验次序
颜色水线形
状
水体积时间(s) 流量雷诺数
阀门开
度
备注1
2
3
4
5
6
7
实测下临界雷诺数平均值
成果要求
1.测定下临界雷诺数（测量2-4次取平均值）。
2.测定上临界雷诺数（测量2-4次取平均值）。
3.确定广义雷诺数表达式及其圆管流的广义下临界雷诺数实测数值。
六．分析思考题：
1.为何认为上临界雷诺数无实际意义，而采用下临界雷诺数作为层流与湍流的判据？
2.试结合湍流机理实验的观察，分析由层流过度到湍流的机理。
七．注意事项
1.为使实验过程中始终保持恒压水箱内水流处于微溢流状态，应在调节流量调节阀后，相
应调节可控硅调速器，改变水泵的供水流量。
2.实验中，不要推压试验台，以防水体受到扰动。
