《电器学》自测试卷1 参考答案(1)
电器学(自测题十套+复习资料)
《电器学》期末测试卷(一)一、填空题(每题4分，共40分)1、电器触头接触电阻的大小与_________________________，________________，_________________________和_____________因素有关。
2、交流电弧的零休期是指________________________________________。
3、稳定燃烧的直流电弧，其电弧压降由_______________和_____________组成。
电弧电流增大时，电弧压降将_______________，。
4、单相交流电动力的_______________随时间变化，从_______________变到，其方向_________时间变化。
5、对触头材料电气性能的要求有，，和。
6、发热体对流散热散出功率的大小与_______________，______________和___________有关。
7、交流串联电磁铁的线圈电流极及磁势_________________________工作气隙的大小而变化，磁通和磁链_________________________工作气隙而变化。
其结构特点是导磁体由_________________________制成，线圈形状_________________________。
8、直流电磁铁的吸合运动时间指______________________，其大小与___________、_______________和_______________有关。
9、电磁铁的静吸力特性指_____________________________。
电磁铁的工作气隙值越大，其电磁吸力越_______________。
10、交流并联电磁铁的磁路计算中，漏磁系数是________与________比值，工作气隙也越大，漏磁系数越_______________。
二、问答题（每题12分，共36分）1、电器触头分断直流电感性电路时产生的电弧，与分断纯电路产生的电弧相比较，哪一个电弧较难熄灭？为什么？直流电弧与交流电弧相比较，哪一个电弧容易熄灭？为什么？2、同一个电器在长期工作制或短时工作制下，若允许温升相同，其发热功率是否相同？为什么？何谓短时工作制的功率过载系数和电流过载系数？3、电器触头的电磨损原因有哪些？为减少触头电磨损应采取什么措施？触头的超程与触头磨损有什么关系？三、分析题（14分）在交流电磁铁的磁路计算中，其分磁环也是一个磁抗，试说明其原因。
电气自动化测试题含答案
电气自动化测试题含答案一、单选题（共47题，每题1分，共47分）1.所有电气设备的保护线或保护零线，均应按（）方式接在零干线上。
A、串联B、任意联接C、并联D、混联正确答案：C2.串励直流电动机，当负载增大时，其转速下降很多，其机械特性称为（）特性。
A、硬B、较硬C、软D、较软正确答案：C3.室外安装的变压器的周围应装设高度不低于（）m的栅栏。
A、1.7B、1C、1.2D、1.5正确答案：D4.线圈中自感电动势的大小与线圈（）无关。
A、电流的变化率B、电阻C、匝数D、周围的介质正确答案：B5.GL系列感应型过电流继电器，电磁元件构成（）保护。
A、带时限过电流B、电流速断C、过负荷D、限时电流速断正确答案：B6.敷设室内、电缆沟等要求屏蔽的场所的控制电缆是（）A、KVVPB、KVV22C、KVVRD、KVV正确答案：A7.磁通的单位是（）。
A、A/mB、BmC、WbD、T正确答案：C8.IT系统属于( )系统。
A、PE线与N线全部分开的保护接零B、PE线与N线共用的保护接零C、PE线与N线前段共用后段分开的保护接零D、保护接地正确答案：D9.真空断路器每次分、合闸时，（）都会有一次伸缩变形，他的寿命决定了真空断路器的机械寿命。
A、波纹管B、导电杆C、触头正确答案：A10.钻夹头的松紧必须用专用( )，不准用锤子或其它物品敲打。
A、扳子B、工具C、钳子D、钥匙正确答案：D11.停车时产生振荡的原因常常由于（）环节不起作用。
A、电压负反馈B、电流负反馈C、电流截止负反馈D、桥型稳定正确答案：D12.机电工程现场焊接时，电焊机至焊钳的连接电线宜选用（）A、BXB、BVC、BVVD、RVV正确答案：D13.保护接零的有效性是当设备发生故障时（）使保护装置动作。
A、过载电压B、短路电流C、额定电压D、接地电流正确答案：B14.当电压为250～300V以内时，以（）频率的电流对人体的危险最大。
A、直流B、20HzC、100 HzD、50～60Hz正确答案：D15.对地电压就是带电体与( )之间的电压。
《电器学》自测试卷9
《电器学》自测试卷《电器学》自测试卷((九)声明：此答案不是标准答案，是作者通过学习，翻阅资料后完成，其中的简答题的答案是作者自己的理解，由于作者的水平有限，错误难免，所以该答案仅供参考，请勿照搬！一、填空题（每题3分，共24分）1、电器的电动稳定性是指电器在电动力作用下，其有关部分能够不损坏或不永久变形的能力，电动稳定电流是指在规定的使用和性能条件下，开关电器或其他电器在闭合位置上所能承受的电流峰值。
2、两个平行导体，若通以方向相同的电流则产生吸引的电动力；若通以方向相反方向的电流，则产生排斥的电动力。
3、交流电弧的熄灭条件是在零休期间，弧隙的输入能量恒小于输出能量，因而无热积累。
4、触头收缩电动力是由于流经动、静触头间接触点的电流线先收缩后又散开，散开后上下触头间有些电流线几乎是互相平行的，因而使动、静触头产生相互排斥之力产生的。
若触头收缩电动力大于其接触压力，将使触头分开。
5、金属陶冶触头材料由金属粉末和合金粉末两类材料组成，其优点为具有良好的耐热性、耐弧性、耐磨性。
6、电器通电后温度上升期间，其热平衡关系式为Фdt=mcdτ+K T Sτdt。
当温度达到稳定状态时，其热平衡关系式为0=mcdτ+K T Sτdt。
7、电器的热稳定性是指在短路故障未消除前，电器必须能承受短路电流的热效应而不致损坏的能力。
热稳定电流是指在规定的使用和性能条件下，开关电器在指定的短时间内，于闭合位置上所能承受的电流。
8、直流电磁铁磁通的方向与电流的方向符合螺旋右手定则，磁势的方向与磁通的方向一致。
二、问答题（共37分）1、电器中的电动力对电器有什么好处与危害？试各举二个例子加以说明。
（每题12分）答：电动力的好处：1、将静触头分成两平行导电片，当流经电流是所产生的电动力将动、静触头夹紧，促使接触良好；2、SF6磁旋弧式断路器就是利用电弧电流产生磁场，驱动电弧作旋转运动，进行冷却灭弧。
电动力的危害：1、在巨大短路电流作用下，母线所承受的电动力可达几百或几千牛顿，往往会使母线变形或它与绝缘支座的接头松脱；2、当隔离开关的导电回路呈U型布置时，当短路电流通过时，所产生的电动力倾向于使刀开关打开，产生误动作。

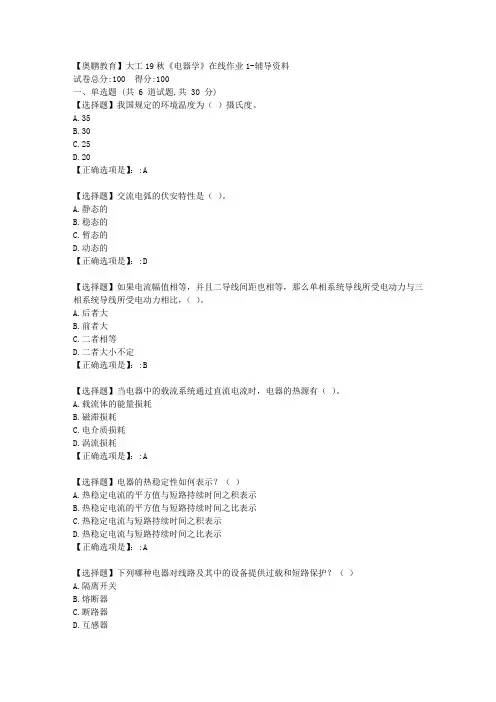

【奥鹏教育】大工19秋《电器学》在线作业1答案
【奥鹏教育】大工19秋《电器学》在线作业1-辅导资料
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
【选择题】我国规定的环境温度为（）摄氏度。
A.35
B.30
C.25
D.20
【正确选项是】：:A
【选择题】交流电弧的伏安特性是（）。
A.静态的
B.稳态的
C.暂态的
D.动态的
【正确选项是】：:D
【选择题】如果电流幅值相等，并且二导线间距也相等，那么单相系统导线所受电动力与三相系统导线所受电动力相比，（）。
A.后者大
B.前者大
C.二者相等
D.二者大小不定
【正确选项是】：:B
【选择题】当电器中的载流系统通过直流电流时，电器的热源有（）。
A.载流体的能量损耗
B.磁滞损耗
C.电介质损耗
D.涡流损耗
【正确选项是】：:A
【选择题】电器的热稳定性如何表示？（）
A.热稳定电流的平方值与短路持续时间之积表示
B.热稳定电流的平方值与短路持续时间之比表示
C.热稳定电流与短路持续时间之积表示
D.热稳定电流与短路持续时间之比表示
【正确选项是】：:A
【选择题】下列哪种电器对线路及其中的设备提供过载和短路保护？（）
A.隔离开关
B.熔断器
C.断路器
D.互感器。

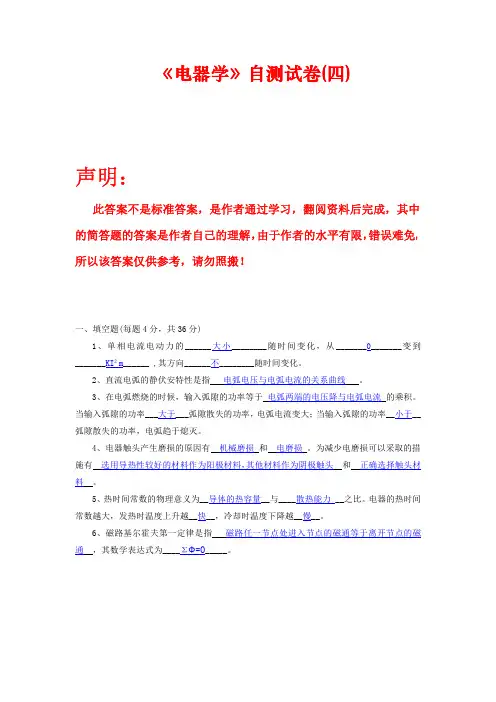

《电器学》自测试卷4
《电器学》自测试卷《电器学》自测试卷((四)声明：此答案不是标准答案，是作者通过学习，翻阅资料后完成，其中的简答题的答案是作者自己的理解，由于作者的水平有限，错误难免，所以该答案仅供参考，请勿照搬！一、填空题(每题4分，共36分)1、单相电流电动力的______大小________随时间变化，从_______0_______变到_______KI²m______,其方向______不________随时间变化。
2、直流电弧的静伏安特性是指电弧电压与电弧电流的关系曲线。
3、在电弧燃烧的时候，输入弧隙的功率等于电弧两端的电压降与电弧电流的乘积。
当输入弧隙的功率___大于___弧隙散失的功率，电弧电流变大；当输入弧隙的功率__小于__弧隙散失的功率，电弧趋于熄灭。
4、电器触头产生磨损的原因有机械磨损和电磨损。
为减少电磨损可以采取的措施有选用导热性较好的材料作为阳极材料，其他材料作为阴极触头和正确选择触头材料。
5、热时间常数的物理意义为__导体的热容量__与____散热能力__之比。
电器的热时间常数越大，发热时温度上升越__快__，冷却时温度下降越__慢__。
6、磁路基尔霍夫第一定律是指磁路任一节点处进入节点的磁通等于离开节点的磁通，其数学表达式为____ΣФ=0_____。
7、直流磁路计算中，漏磁系数的定义是__电磁机构铁心各处的磁通__与__工作气隙磁通__之比，工作气隙值越大，漏磁系数越____小_____。
8、某直流串联电磁铁，若线圈电流和尺寸不变，只减少线圈匝数，其工作气隙磁通将_____不变_____，其电磁吸力将减小。
9、用能量平衡法求电磁铁的吸力，常用于工作气隙值_____较大_______的时候，而用麦克斯维尔公式计算电磁铁的吸力，常用于工作气隙值___较小____、且工作气隙中磁场分布_____均匀_____的电磁铁。
二、问答题(共40分)1、影响交流电弧熄灭的电路参数有哪些？并说明各参数对熄灭电弧的影响？（12分）答：P611）电源电压：其值越大，则恢复电压的最大值也越大，熄弧越困难。
电器学练习题有答案
电器学练习题一、填空题1、电器学的理论范畴为温升理论、电动力理论、电弧理论和电磁铁理论。
2、触头工作时，有两种不同情况下产生和熔焊，一种是严重过载另一种是短路电流。
3、磁路基尔霍夫第一定律是指在磁路中取某闭合曲面为一点，则流入及流出该点的磁通代数和恒等于零。
4、常用的触头材料分为三类：纯金属材料、合金材料和粉末合金材料。
5、电器的热时间常数越大，发热时温度上升越_慢_，冷却时温度下降越_慢__。
6、交流电磁铁极面附近装分磁环以后，工作气隙磁通分为_内_磁通和__外_磁通，两个磁通的吸力存在78__阴极压降______阳极压降_压降将反而减小。
9、电器发热的热源有导体（铜）的阻抗损耗、交变电磁场在导磁体（铁）中产生的磁滞与涡流损耗和绝缘材料的介质损耗。
10、电磁铁的静吸力特性是指衔接静止于不同工作气隙时，电磁吸力对工作气隙值的关系曲线。
在电磁铁吸合过程中，静吸力特性应大于反力特性，在电磁铁释放过程中，静吸力特性应小于反力特性。
11、电器触头的开距是指触头处于断开状态时其动静触头间的最短距离其数值是由它能否耐受电路中可能出现的过电压以及能否保证顺利熄灭电弧来决定的。
，超程是指是触头运动到闭合位置后、将静触头移开时动触头还能移动的距离，其值取决于触头在其使用期限内遭受的电侵蚀。
；初压力是指触头刚闭合时作用于它的正压力，终压力是指触头闭合终止位臵的压力，其值由许多因素，诸如温升、熔焊等所决定。
12、电器触头接触电阻的大小与接触形式、接触压力、接触表面的粗糙度和材料性能等因素有关。
13、交流电弧的零休期是指从电弧电流在上半周熄灭时起到下半周重新起弧时止的一段时间。
14、单相交流电动力的大小随时间变化，其方向不随时间变化。
（填随、不随）15、对触头材料电气性能的要求有低的电阻率，电阻温度系数小，生弧极限参数高和电子逸出功及游离电位大。
16、两个平行导体，若通以方向相同的电流则产生互相吸引的电动力；若通以方向相反方向的电流，、若三相导体为直列平行布置，三相交流电流产生的电动力 B相导体所受电动力最大。
电气考试题及答案
电气考试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是：A. 瓦特B. 安培C. 伏特D. 欧姆答案：B2. 欧姆定律的公式是：A. V = IRB. P = VIC. P = I^2RD. V = P/I答案：A3. 下列哪个不是电磁波？A. 无线电波B. 微波C. 红外线D. 声波答案：D4. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A5. 交流电的频率是指：A. 每秒电流方向改变的次数B. 每秒电压变化的次数C. 每秒电流大小变化的次数D. 每秒电压大小变化的次数答案：A6. 变压器的工作原理是：A. 电磁感应B. 电磁辐射C. 电磁波D. 电磁干扰答案：A7. 以下哪个是半导体材料？A. 铜B. 硅C. 铝D. 铁答案：B8. 直流电与交流电的主要区别在于：A. 电压大小B. 电流方向C. 电流大小D. 电流速度答案：B9. 电流通过电阻时产生的热量可以用以下哪个公式计算？A. Q = I^2RtB. Q = VItC. Q = V^2/RtD. Q = IRt答案：A10. 电感器的单位是：A. 法拉B. 欧姆C. 亨利D. 安培答案：C二、多项选择题（每题3分，共15分）1. 以下哪些是绝缘体？A. 橡胶B. 玻璃C. 铜D. 木头答案：ABD2. 以下哪些是导体？A. 盐水B. 石墨C. 银D. 塑料答案：ABC3. 以下哪些是电磁波的应用？A. 无线电广播B. 微波炉C. 手机通信D. 光纤通信答案：ABC4. 以下哪些是电磁波的特性？A. 传播速度快B. 可以穿透物体C. 可以携带能量D. 可以被反射答案：ABCD5. 以下哪些是电容器的特性？A. 储存电荷B. 阻止直流电C. 允许交流电D. 储存能量答案：ABCD三、判断题（每题1分，共10分）1. 电压是电势差，单位是伏特。
（对）2. 电流是电荷的流动，单位是安培。
（对）3. 电阻是阻碍电流流动的物理量，单位是欧姆。
大工12秋《电器学》在线作业一、二、三
大工12秋《电器学》在线作业一、二、三大工12秋《电器学》在线作业1单选题（共 6 道试题，共 30 分。
）得分：301. 下列哪项不是电器的基本热源？（）A. 能量损耗B. 机械摩擦产生的热能C. 铁损D. 电介质损耗满分：5 分得分：52. 电器的热稳定性如何表示？（）A. 热稳定电流的平方值与短路持续时间之积表示B. 热稳定电流与短路持续时间之积表示C. 热稳定电流的平方值与短路持续时间之比表示D. 热稳定电流与短路持续时间之比表示满分：5 分得分：53. 关于电器的动稳定性定义的说法中，不正确的是？（）A. 能短时耐受短路电流的作用B. 不致产生永久性形变C. 不致遭到机械损伤D. 以上都不正确满分：5 分得分：54. 我国工程上应用的交变电流的频率是多少？（）A. 25HzB. 50HzC. 60HzD. 100Hz满分：5 分得分：55. 交流电弧的伏安特性是（）。
A. 稳态的B. 暂态的C. 动态的D. 静态的满分：5 分得分：56. 当金属载流体的温度超过某一极限值之后，机械强度会发生什么变化？（）A. 明显升高B. 不变C. 明显降低D. 无变化规律满分：5 分得分：5多选题（共 6 道试题，共 30 分。
）得分：301. 低压电力系统的额定电压范围是多少？（）A. 3kV及以上B. 1500V到3kV之间C. 直流1500V及以下D. 交流1200V及以下满分：5 分得分：52. 当两个触头行将接触或开始分离时，达到什么条件可以产生电弧？（）A. 二者之间电压达12-20VB. 二者之间电压达6-12VC. 二者之间电流达0.25-1AD. 二者之间电流达0.1-0.25A满分：5 分得分：53. 工作于短时工作制的电器允许通过大于额定值的电流，原因是什么？（）A. 通电时温升上升到稳态值B. 通电时温升不致上升到稳态值C. 断电后不能完全冷却D. 断电后能完全冷却满分：5 分得分：54. 下列哪些属于电器中的载流件？（）A. 触头B. 母线C. 绕组线匝D. 电连接板满分：5 分得分：55. 单相系统发生短路时，短路电流包含哪些因素？（）A. 正弦周期分量B. 非周期分量C. 稳态分量D. 暂态分量满分：5 分得分：56. 断路器的作用是什么？（）A. 在电力系统的正常工作条件下接通与开断电路B. 在电力系统的故障条件下接通与开断电路C. 对线路及其中的设备提供过载保护D. 对线路及其中的设备提供短路保护满分：5 分得分：5判断题（共 8 道试题，共 40 分。
电气知识评价试题及答案
电气知识评价试题及答案一、单选题（每题2分，共10分）1. 电流通过导体产生的热量与电流的平方、导体的电阻以及通电时间成正比，这个规律被称为：A. 欧姆定律B. 焦耳定律C. 法拉第电磁感应定律D. 基尔霍夫电流定律2. 以下哪个是直流电的特点？A. 方向和大小不变B. 方向不变，大小周期性变化C. 方向周期性变化，大小不变D. 方向和大小都周期性变化3. 电路的基本组成包括电源、用电器、导线和：A. 电阻器B. 电容器C. 开关D. 变压器4. 以下哪个不是电磁波的波段？A. 无线电波B. 微波C. 可见光D. 超声波5. 以下哪个是安全电压的值？A. 36VB. 220VC. 380VD. 1000V二、判断题（每题1分，共5分）1. 电路中的电流大小与电压成正比，与电阻成反比。
（对/错）2. 电容器在直流电路中相当于断路。
（对/错）3. 所有导体的电阻都随着温度的升高而增大。
（对/错）4. 交流电的电压和电流方向都随时间周期性变化。
（对/错）5. 家用电器的额定功率是指在额定电压下，电器能正常工作时的功率。
（对/错）三、填空题（每空1分，共10分）1. 电路中产生电能的设备是______。
2. 电流的单位是______，电压的单位是______。
3. 一个完整的电路必须具备______、用电器、导线和开关。
4. 电流通过导体产生的热量与通电时间的平方成正比，这个规律是______定律。
5. 电磁波的传播不需要______。
四、简答题（每题5分，共10分）1. 请简述什么是三相交流电，并说明它与单相交流电的区别。
2. 请解释什么是串联电路，并说明串联电路中电流和电压的规律。
五、计算题（每题10分，共20分）1. 已知一个电阻为10欧姆，通过它的电流为2A，求电阻两端的电压。
2. 一个串联电路由一个电阻R1=20欧姆和一个电容器C=100微法组成，电源电压为220V，求电路的总电流。
答案一、单选题1. B2. A3. C4. D5. A二、判断题1. 错2. 对3. 错4. 对5. 对三、填空题1. 电源2. 安培（A）、伏特（V）3. 电源4. 焦耳5. 介质四、简答题1. 三相交流电是由三个频率相同、幅值相等、相位差120度的正弦波电流或电压组成的电力系统。
电器学
《电器学》基础知识自测题一、填空题1、按电器的用途可分为(电力系统用电器)、（电力拖动自动控制系统）、（自动通信用弱电电器）。
2、按照电器元件执行功能可分为（有触点电器）、（无触点电器）、（混合式电器）。
3、电力网是（输送）、（交换）、（分配）电能用的。
4、制定各电路零件极限允许温升的原则为（材料的机械强度及绝缘能力不受损坏）、（电接触性能可靠）。
5、电器极限允许温升为（间断期或反复短时工作制时极限允许的温升是电器在短时通过短时电流时，其载流导体在短时发热条件下极限允许的温度）两大类。
6、电器有（传导）、（对流）、（辐射）三种基本散热方式。
7、物体经热传导散出的功率与（温差）成正比，与(热阻)成反比，而（热阻）又与导热路径的（长度）成正比，与导热率及导热路径的（截面积）成反比。
8、热传导和对流散热都必须在发热体与其他物体（相互接触的）情况下进行，而辐射传热则是不需要（直接接触）。
9、电器的温度与周围介质的温度差越大（散热越快），电器温升越高（散热能力）越强。
10、国家规定的电器四种工作制（长期工作制）、（八小时工作制）、（短时工作制）、（反复短时工作制）。
11、电器承受短路电流的热效应而不致损坏的能力称为（电器的稳定性）。
12、电弧广泛应用于（焊接）、（熔炼）、（作为强光源）等各个技术领域。
13、在紫外线、放射线、宇宙线以及高温及电场作用下，气体中产生了（自由电子）、（负离子）、（正离子）使气体（游离化）而后气体可能导电。
14、游离方式有（表面发射）、（空间游离）两大类。
15、去游离方式有（复合）、（扩散）。
16、气体放电有（非自持放电阶段）、（自持放电阶段）、（辉光放电）、（弧光放电）几个阶段。
17、弧光放电可分为（近阴极区）、（进阳极区）、（弧柱区）三个区域。
18、电弧具有（热——电）效应，电弧是（热与电）的统一体。
19、直流电弧的熄灭条件（E – IR＜Uh）。
20、交流电弧的熄灭条件（Ujf(t)＞Uhf(t) ）。
《电器学》自测试卷6
《电器学》自测试卷《电器学》自测试卷((六)声明：此答案不是标准答案，是作者通过学习，翻阅资料后完成，其中的简答题的答案是作者自己的理解，由于作者的水平有限，错误难免，所以该答案仅供参考，请勿照搬！一、填空题(每题3分，共30分)1、两平行导体通过方向相同的电流时，将产生相互______吸引______的电动力，通过方向相反的电流时，将产生相互______排斥________的电动力。
2、金属电极表面发射电子的方式有__热发射__、___高电场发射___、___光发射___和___二次发射___。
3、交流电弧的近阴极效应是从电路的角度看，好像弧隙在电流过零后立即获得一定的耐压强度的现象。
4、电器触头接触电阻的大小与接触形式、接触压力、温度、化学腐蚀、___接触面粗糙度___和______触头材料________因素有关。
5、电器短时工作制的功率过载系数是短时工作功率与长期工作功率的比值,电流过载系数是短时工作电流与长期工作电流的比值。
6、电磁铁的磁路是凡是磁通所经过的闭合回路。
主磁通是指通过工作气隙的磁通，漏磁通是指只通过线圈周围空间和部分导磁体形成回路的磁通。
7、磁路计算的基本规律是欧姆定律、基尔霍夫第一定律、基尔霍夫第二定律。
直流磁路导磁体的磁阻是导磁体中的磁压降与通过导磁体的磁通的比值。
8、电器散热的基本方式有_____传导_______、_____对流_____和______辐射______。
散热系数的物理意义是温升为1K 的物体每秒经由每平方米表面积所散失的热量。
9、电磁铁的反力指作用力的方向与电磁吸力方向相反的力,反力特性是指反力与工作气隙值的关系曲线。
10、交流电磁铁极面附近装分磁环以后，工作气隙磁通分为__环外__磁通和__环内__磁通，两个磁通的吸力不同时为零，故可以__消除__衔铁的振动和噪声。
二、问答题(共46分)1、直流电弧稳定燃烧及熄灭的条件是什么？试举两个熄灭直流电弧的方法。
中级电气工程师《电器学》自测试卷10套综述
《电器学》自测试卷(一)一、填空题(每题4分，共40分)1、电器触头接触电阻的大小与触头的材质，触头间接触的面积，_________________________和_____________因素有关。
2、交流电弧的零休期是指电弧电流自然过零前后的数十微秒内，电流已近乎等于零，这段时间被称为零休时间。
3、稳定燃烧的直流电弧，其电弧压降由___近极压降_和__弧柱电压__组成。
电弧电流增大时，电弧压降将下降，。
4、单相交流电动力的_______________随时间变化，从_______________变到，其方向_________时间变化。
5、对触头材料电气性能的要求有具有低的电阻率和电阻温度系数，具有高的最小燃弧电压和最小燃弧电流，具有高的热导率、比热容、以及高的熔点和沸点和具有高的抗氧化和抗化学腐蚀能力。
6、发热体对流散热散出功率的大小与_______________，______________和___________有关。
7、交流串联电磁铁的线圈电流极及磁势_________________________工作气隙的大小而变化，磁通和磁链_________________________工作气隙而变化。
其结构特点是导磁体由_________________________制成，线圈形状_________________________。
8、直流电磁铁的吸合运动时间指______________________，其大小与___________、_______________和_______________有关。
9、电磁铁的静吸力特性指_____________________________。
电磁铁的工作气隙值越大，其电磁吸力越_______________。
10、交流并联电磁铁的磁路计算中，漏磁系数是________与________比值，工作气隙也越大，漏磁系数越_______________。
《电器学》自测试卷7
《电器学》自测试卷((七)《电器学》自测试卷声明：此答案不是标准答案，是作者通过学习，翻阅资料后完成，其中的简答题的答案是作者自己的理解，由于作者的水平有限，错误难免，所以该答案仅供参考，请勿照搬！一、填空题（每题4分，共32分）1、计算导体电动力所用回路系数（K）与导线长度和单元电路与电流起c始点到P点的矢径r间的夹角有关；所用截面系数（λ）的大小与导体截面积尺寸和导体间相互距离有关。
2、气体游离是指原子吸收的能量足够大时，电子能激发到自由态而离开原子轨道形成自由电子，使原来的中性原子或分子变成一个带正电荷的粒子的过程，去游离是指游离气体中的带电粒子离开游离区域或者失去电荷变为中性粒子的现象。
3、熄灭电弧的方法有拉长电弧、纵缝灭弧和金属栅灭弧有关。
4、电器触头的开距是指触头处于断开状态时动静触头的最短距离，超程是指触头运动到闭合位置后，把静触头移开时动触头还能移动的距离；初压力是指触头刚闭合时作用于它的正压力，终压力是指触头闭合终止位置的压力。
5、电器触头的熔焊触头初压力、弹簧刚度、运动部分最后的速度和动触头系统的质量有关。
6、电器在发热过程中的热量平衡关系为Фdt=mcdτ+K T Sτdt，达到稳定温升时的热量平衡关系为0=mcdτ+K T Sτdt，在通过短路时发热时，计算导体温度所采用的热量平衡关系为Фdt=mcdτ。
7、计算直流电磁铁磁路时，等效漏磁导（λ）是指总漏磁通与磁通势的比值，其ed计算公式为λed=Φl/IN；Φl：总漏磁通，IN：磁通势（若用符号请说明其意义）。
8、交流并联电磁铁的磁链不随工作气隙值的大小变化，线圈电流及磁铁磁势_随工作气隙值的大小变化；磁通的相位滞后于磁势的相位，分磁环在磁路中为磁抗。
二、问答题（共38分）1、电动力对电器有什么危害？电器中如何利用电动力，试举一例说明之。
（10分）答：电动力的好处：有利于熄灭电弧等，应用电动斥力来提高分断速度的。
1、将静触头分成两平行导电片，当流经电流是所产生的电动力将动、静触头夹紧，促使接触良好；2、SF6磁旋弧式断路器就是利用电弧电流产生磁场，驱动电弧作旋转运动，进行冷却灭弧。
《电器学》自测试卷1
《电器学》自测试卷(一)一、填空题(每题4分，共40分)1、电器触头接触电阻的大小与________接触形式、接触压力_______，_______温度、化学腐蚀_____，_________接触面粗糙度_________和______触头材料_______因素有关。
2、交流电弧的零休期是指___电弧电流自然过零前后数十微妙内，电流近乎等于零。
3、稳定燃烧的直流电弧，其电弧压降由___电源电动势_____和_____电路电阻压降______组成。
电弧电流增大时，电弧压降将___先____降低__后自然回升至原来的大小______，使电弧电压达到动态平衡。
4、单相交流电动力的_______大小________随时间变化，从_______0________变到Fm，其方向____不随_____时间变化。
5、对触头材料电气性能的要求有电气性能，热性能，物理及力学性能和化学性能。
6、发热体对流散热散出功率的大小与_______散热面积________，______表面传热系数________和_____与对流散热情况有关的非线性系数______有关。
P297、交流串联电磁铁的线圈电流极及磁势___不随__工作气隙的大小变化__导磁体由许多薄硅钢片冲制叠铆____制成，线圈形状__矩形矮胖___。
P103，P848、直流电磁铁的吸合运动时间指__电磁铁线圈通电衔铁开始运动的瞬间起到衔铁到达闭合位置为止所经过的时间间隔____________________，其大小与____衔铁行程_______、_______吸力特性与反力特性之间所夹面积________和______衔铁运动部分质量_________有关。
P117，P1199、电磁铁的静吸力特性指_衔铁静止与不同工作气隙时，电磁铁吸力Fx对工作气隙值的关系曲线__。
电磁铁的工作气隙值越大，其电磁吸力越______小_________。
10、交流并联电磁铁的磁路计算中，漏磁系数是_线圈总磁链除以线圈匝数与线圈相交链的平均磁通对工作气隙磁通比值，，工作气隙也越大，漏磁系数越_______小________。
大工19秋《电器学》在线作业2-0001参考答案
大工19秋《电器学》在线作业2-0001
试卷总分:100 得分:100
一、单选题(共6 道试题,共30 分)
1.下列关于真空开关电器用的触头材料的说法中错误的是（）。
A.高分断能力
B.采用真空冶炼方法制造
C.强抗熔焊性
D.低电导率
答案:D
2.金属材料中，电导率最高的是什么？（）
A.银
B.铝
C.铜
D.铁
答案:A
3.E型电磁机构的电磁吸力与U型的相比，（）。
A.后者大
B.前者大
C.二者总是相等
D.二者大小关系不定
答案:B
4.下列哪项是供交流电动机过载及断相保护用的继电器？（）
A.电流继电器
B.电压继电器
C.热继电器
D.时间继电器
答案:C
5.触头接通过程中，动触头的振动幅度将（）。
A.随机变化
B.逐渐增大
C.逐渐减小
D.保持不变
答案:C
6.动静触头因被加热而熔化、以致焊在一起无法正常分开的现象称为触头的（）。
A.熔焊
B.机械振动
C.分断
D.冷焊
答案:A
二、多选题(共6 道试题,共30 分)
7.下列哪些条件可以引起触头振动？（）。
电气检测考试测试题及答案
电气检测考试测试题及答案一、单项选择题（每题2分，共20分）1. 电气设备接地的主要目的是：A. 防止触电B. 节约能源C. 保护设备D. 提高效率答案：A2. 在电气系统中，三相交流电的相位差为：A. 30°B. 60°C. 90°D. 120°答案：D3. 电气设备中，电流互感器的作用是：A. 测量电流B. 控制电流C. 保护电流D. 转换电流答案：A4. 电气设备中，电压互感器的作用是：A. 测量电压B. 控制电压C. 保护电压D. 转换电压答案：D5. 在电气系统中，断路器的主要作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：A6. 电气设备中，过载保护装置的作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：A7. 电气设备中，漏电保护器的作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：A8. 在电气系统中，接地故障保护的作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：A9. 电气设备中，熔断器的作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：A10. 电气设备中，继电器的作用是：A. 保护设备B. 控制电流C. 测量电流D. 转换电压答案：B二、多项选择题（每题3分，共15分）1. 电气设备中，下列哪些设备具有保护作用：A. 断路器B. 熔断器C. 漏电保护器D. 电流互感器答案：ABC2. 在电气系统中，下列哪些设备用于测量电流：A. 电流表B. 电流互感器C. 电压互感器D. 断路器答案：AB3. 电气设备中，下列哪些设备用于转换电压：A. 变压器B. 电压互感器C. 电流互感器D. 继电器答案：AB4. 电气设备中，下列哪些设备用于控制电流：A. 继电器B. 断路器C. 熔断器D. 漏电保护器答案：AB5. 在电气系统中，下列哪些设备具有接地故障保护作用：A. 漏电保护器B. 接地故障保护器C. 断路器D. 熔断器答案：AB三、判断题（每题1分，共10分）1. 电气设备接地可以防止触电。
大工14秋《电器学》在线测试1答案
电器学大工14秋《电器学》在线测试1一,单选题1. 带电粒子自高温高浓度处移向低温低浓度处的现象称为（）。
A. 热传导B. 电离C. 复合D. 扩散?正确答案：D2. （）具有二重性。
A. 热传导B. 层流C. 紊流D. 热辐射?正确答案：D3. 发生三相短路时，哪一相的导体所受的电动力最大？（）A. 中间一相B. 边缘相C. 任意相D. 各相都相等?正确答案：A4. 交流单相系统中的电动力以（）倍电流频率变化。
A. 1B. 2C. 3D. 4?正确答案：B5. 关于电器的动稳定性定义的说法中，不正确的是？（）A. 能短时耐受短路电流的作用B. 不致产生永久性形变C. 不致遭到机械损伤D. 以上都不正确?正确答案：D6. 当电器中的载流系统通过直流电流时，电器的热源有（）。
A. 载流体的能量损耗B. 磁滞损耗C. 涡流损耗D. 电介质损耗?正确答案：A7. 我国规定的环境温度为（）摄氏度。
A. 20B. 25C. 30D. 35?正确答案：D8. 交流电弧的伏安特性是（）。
A. 稳态的B. 暂态的C. 动态的D. 静态的?正确答案：C二,多选题1. 下列属于空间电离的是（）。
A. 光电离B. 电场电离C. 碰撞电离D. 热电离?正确答案：ABCD2. 下列哪些属于长期工作制？（）A. 八小时工作制B. 不间断工作制C. 短时工作制D. 断续周期工作制?正确答案：AB3. 下列哪些方法可以用来降低分断直流电路时的过电压？（）A. 负载并联电阻B. 并联电阻与VD串联C. 双断口电路D. 以上都不正确?正确答案：ABC4. 下列有关电弧说法正确的是（）。
A. 触头接通和分断电流的过程经常伴随着电弧的产生和熄灭B. 电弧对电器多半有害C. 电弧是电路所储电磁能量泄放的主要途径D. 可以用电弧来降低电路分断时出现的过电压?正确答案：ABCD5. 下列哪些方法可以用来熄灭直流电弧？（）A. 拉长电弧B. 增大近极区电压降C. 增大弧柱电场强度D. 对电弧实行人工冷却?正确答案：ABCD6. 有关电弧的能量平衡，若以PA表示电弧的功率，Pd表示电弧散出的功率，则下列说法正确的有（）。
大工14春《电器学》在线测试1答案
大工14春《电器学》在线测试1一、单选题1. 带电粒子自高温高浓度处移向低温低浓度处的现象称为（）。
A. 热传导B. 电离C. 复合D. 扩散正确答案：D2. 断路器的电器符号是（）。
A. QFB. TAC. FD. FU正确答案：A3. 下列各项中不属于控制电器的是（）。
A. 接触器B. 刀开关C. 继电器D. 起动器正确答案：B4. 热能从一物体向与之接触的另一物体传递，这种现象称为（）。
A. 热传导B. 对流C. 互换D. 热辐射正确答案：A5. 电器工作于（）时，其温升可以达到稳态值。
A. 长期工作制B. 短时工作制C. 断续周期工作制D. ABC均可正确答案：A6. 对称三相交流系统中，两边缘相导体中电流间的相互作用力是它们与中间相导体中电流间的相互作用力的（）倍。
A. 0.25B. 0.5C. 1D. 2正确答案：B7. 我国规定的高压电器使用环境的海拔高度为（）m。
A. 100B. 200C. 1000D. 2000正确答案：C8. 分断直流电路时，触头的灭弧能力越强，那么其过电压将会如何变化？（）A. 过电压越高B. 过电压不变C. 过电压越低D. 过电压变化不定正确答案：A二、多选题1. 电力系统对高低压电器具有哪些共同性的要求？（）A. 完善的保护功能B. 较高的通断能力C. 安全可靠的绝缘D. 良好的机械性能正确答案：ABCD2. 触头工作的优劣会产生下列哪些影响？（）A. 会直接影响整个电器的性能B. 对电器的性能没有影响C. 将影响到系统工作可靠性D. 对系统工作可靠性不会产生影响正确答案：AC3. 在单相系统发生短路时，下列哪些概念指的是同一概念？（）A. 正弦周期分量B. 非周期分量C. 暂态分量D. 衰减分量正确答案：BCD4. 电器的热稳定性习惯用短路持续时间为（）秒时的热稳定电流来表示。
A. 1B. 2C. 5D. 10正确答案：ACD5. 断续周期工作制的特征是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电器学》自测试卷(一)
一、填空题(每题4分，共40分)
1、电器触头接触电阻的大小与触头的材质，触头间接触的面积，____触头表面膜大小_______和___触头压力____因素有关。
2、交流电弧的零休期是指电弧电流自然过零前后的数十微秒内，电流已近乎等于零，这段时间被称为零休时间。
3、稳定燃烧的直流电弧，其电弧压降由___近极压降_和__弧柱电压__组成。
电弧电流增大时，电弧压降将下
降。
4、单相交流电动力的__大小_____________随时间变化，从
_______0________变到最大值，其方向__不随__时间变化。
5、对触头材料电气性能的要求有具有低的电阻率和电阻温度系数，具有高的最小燃弧电压和最小燃弧电流，具有高的热导率、比热容、以及高的熔点和沸点和具有高的抗氧化和抗化学腐蚀能力。
6、发热体对流散热散出功率的大小与_散热面积
______________，___表面传导系数_____和___与对流散热情况有关的非线性系数____有关。
7、交流串联电磁铁的线圈电流极及磁势___随着
______________________工作气隙的大小而变化，磁通和磁链
____________不随_____________工作气隙而变化。
其结构特点是导磁体由__薄硅钢片叠加___制成，线圈形状___矮胖形_______。
8、直流电磁铁的吸合运动时间指__从电磁铁线圈通电的瞬间起到衔铁到达闭合位置为止所经过的时间__，其大小与_电磁铁吸合触动电流___、_衔铁打开位置的线圈时间常数_和_线圈稳定电流_有关。
9、电磁铁的静吸力特性指_衔铁静止于不同工作气隙时，电磁铁吸力对工作气隙值的关系曲线。
电磁铁的工作气隙值越大，其电磁吸力越__小__。
10、交流并联电磁铁的磁路计算中，漏磁系数是平均磁通与_工作气隙磁通的__比值，工作气隙也越大，漏磁系数越___小____。
二、问答题（每题12分，共36分）
1、电器触头分断直流电感性电路时产生的电弧，与分断纯电路产生的电弧相比较，哪一个电弧较难熄灭？为什么？直流电弧与交流电弧相比较，哪一个电弧容易熄灭？为什么？
答：分断直流电感性电路比分断纯电路产生的电弧难以熄灭：
1）电路中间电感越大，储能越多，所以要使电弧熄灭必需从弧隙散发的能量也越多，因而电弧越难熄灭。
2）由于电感中能量泄发需要一定时间，因而电感的存在不能产即熄灭，必须等电感中能量泄完或基本上泄放完后，电弧才能熄灭。
直流电弧与交流电弧相比较，直流电弧更难熄灭：
1）直流电路电流很平稳，弧柱具有热惯性，即使达到了熄灭条件也不会立即熄灭，而只是开始趋向熄灭，也就是说直流电流的熄灭总需经历一定的时间。
2）交流电路，因为交流电是正弦波，具有零休期，在零休期间，弧柱会变冷变细，只要满足熄灭条件，电弧趋向熄灭。
2、同一个电器在长期工作制或短时工作制下，若允许温升相同，其发热功率是否相同？为什么？何谓短时工作制的功率过载系数和
电流过载系数？
1）发热功率不一样，因为短时工作制下通电时间内电器温升是不会达到稳定温升的，为了使电器得到充分利用，我们一般会加大电器的工作电流进行超载动行。
只以使电器短时通电末的温升等于长期通电的稳定温升，便不会对电器造成损坏，故短时工作制下发热功率大些。
2）短时工作制的功率过载系数是短时工作功率与长期工作功率的比值；
3）短时工作制的电流过载系数是短时工作电流与长期工作电流的比值；
3、电器触头的电磨损原因有哪些？为减少触头电磨损应采取什么措施？触头的超程与触头磨损有什么关系？
电器触头的电磨损原因主要有桥磨损、电弧磨损；减少触头电磨损措施有：1）选用合适的触头材料；2）控制触头的分断速度；3）设计好的灭弧装置。
触头的超程与触头磨损关系：超程是用以保证触头经磨损而电寿命终结之差仍能可靠地接触所必须的结构措施，一定程度上说，超程弥补了触头磨损带来的触头接触不良缺陷；但一味追求大的超程又
不利于触头的磨损，超程偏大带来电器的终压力也大，在短路分断时大的超程导致触头分断速度减缓，增加触头的燃弧时间而加剧的触头的磨损。
三、分析题（14分）
在交流电磁铁的磁路计算中，其分磁环也是一个磁抗，试说明其原因。
分磁环磁抗的大小与什么有关？
分析：分磁环把磁极分成两部分或以上，用分磁环套住部分磁极，短路环内会产生感应电动势，进而产生一个穿越分磁环的磁通，它与原磁通出现一定的相位差，它们产生的吸力叠加后，使最小吸力大于反力，从而消除振动。
而磁抗也具有与此相同的一面，即阻碍磁通的变化。
故说分磁环也是一个磁抗；
分磁环与电源角频率、分磁环包围的磁极面积、分磁环未包围的磁极面积、衔铁工作气隙长度、真空磁导率等有关。
四、计算题（10分）
已知一三相高压隔离开关通过三相对称短路冲击电流i cj =50kA ，
其三相闸刀在一个平面内平行布置。
A 相与B 相、B 相与C 相的中心线间距均为S=0.5米。
闸到长度均为L=2米，截面系数λ=1.05，求闸刀所受最大电动力为多少？
解：三相中，B 相受到的电动力最大，为0.866*F0
F B =0.866F0=0.866*k 1,2*λ*I c 2*10-7 N 97.6610)2
105(05.1)25.025.01(5.022866.0724
2≈⨯⨯⨯⨯-+⨯⨯=-）（。
