电路板维修的检测方法
维修电路板方法
维修电路板方法
电路板是电子产品的重要组成部分,它承载着各种元器件和线路,是电子设备
正常运行的关键。然而,由于各种原因,电路板可能会出现故障,需要进行维修。下面,我将介绍一些常见的维修电路板的方法,希望能对大家有所帮助。
首先,当电路板出现故障时,我们需要进行仔细的检查。首先,检查电路板上
的元器件是否有损坏或烧坏的现象,比如电阻、电容、二极管等。其次,检查电路板上的线路是否存在断路或短路的情况,需要用万用表进行测量。最后,检查电路板的焊接是否牢固,有无虚焊或短路现象。
接下来,针对不同的故障情况,我们需要采取相应的维修方法。对于元器件损
坏的情况,我们需要将损坏的元器件进行更换,注意选择与原件相同规格的元器件,并且要注意焊接的质量。对于线路断路或短路的情况,我们需要找到断路或短路的位置,进行修复或者重新布线。对于焊接不牢固的情况,我们需要重新焊接,确保焊点牢固可靠。
除了以上方法,我们还可以借助一些辅助工具进行电路板的维修。比如,可以
使用烙铁和吸锡器来进行焊接和去除虚焊。可以使用示波器和信号发生器来对线路进行测试和诊断。可以使用热风枪和热风笔来进行元器件的更换和焊接。这些辅助工具能够帮助我们更加高效地进行电路板的维修工作。
最后,维修电路板需要具备一定的专业知识和技能,因此,如果遇到较为复杂
的故障情况,建议寻求专业人士的帮助。同时,我们也需要具备耐心和细心的态度,对每一个细节都要进行仔细的检查和处理,避免因为疏忽而造成更大的损失。
总的来说,维修电路板是一项需要技术和经验的工作,但只要掌握了正确的方
电路板故障诊断与检修方法(电路板七大故障表现及诊断处理方法)
电路板故障诊断与检修方法
(电路板七大故障表现及诊断处理方法)
一、电容故障
电容损坏引发的故障在电子设备中是最高的,其中尤其以电解电容的损坏最为常见。
电容损坏表现为:容量变小、完全失去容量、漏电、短路。
电容在电路中所起的作用不同,引起的故障也各有特点:
在工控电路板中,数字电路占绝大多数,电容多用做电源滤波,用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏,则开关电源可能不起振,没有电压输出;
或者输出电压滤波不好,电路因电压不稳而发生逻辑混乱,表现为机器工作时好时坏或开不了机,如果电容并在数字电路的电源正负极之间,故障表现同上。
这在电脑主板上表现尤其明显,很多电脑用了几年就出现有时开不了机,有时又可以开机的现象,打开机箱,往往可以看见有电解电容鼓包的现象,如果将电容拆下来量一下容量,发现比实际值要低很多。
电容的寿命与环境温度直接有关,环境温度越高,电容寿命越短。这个规律不但适用电解电容,也适用其它电容。
所以在寻找故障电容时应重点检查和热源靠得比较近的电
容,如散热片旁及大功率元器件旁的电容,离其越近,损坏的可能性
就越大。所以在检修查找时应有所侧重。
有些电容漏电比较严重,用手指触摸时甚至会烫手,这种电容必须更换。
在检修时好时坏的故障时,排除了接触不良的可能性以外,一般大部分就是电容损坏引起的故障了。
所以在碰到此类故障时,可以将电容重点检查一下,换掉电容后往往令人惊喜。
二、电阻故障
常看见许多初学者在检修电路时在电阻上折腾,又是拆又是焊的,其实修得多了,你只要了解了电阻的损坏特点,就不必大费周章。
维修电路板的技巧和方法
维修电路板的技巧和方法
1、给电路板通电,在这步中需要注意的是,有些电路板电源并不是单一的,可能需要5V,还会需要正负12V,24V等等,不要把该加的电源漏加了。电路板通电后,通过手摸电路板上的元器件,看是否有发烫发热的元件,重点检查74系列芯片,如果元件有烫手的情况,则说明此元件有可能已经损坏。更换元件后,检查电路板故障是否已解决。
2、用示波器测量电路板上的门电路,观察其是否符合逻辑关系。若输出不符合逻辑,需要分两种情况分别对待,一种是输出应该是低电平的,实际测量为高电平,可以直接判断芯片损坏;另一种是输出应该是高电平的,实际测量为低的,并不能就此判定芯片已经损坏,还需要将芯片与后面的电路断开,再次测量,观察逻辑是否合理,判定芯片的好坏。
3、用示波器测量数字电路里的晶振,看其是否有输出。若无输出,则需要将与晶振相连的芯片尽可能都摘掉后再进行测量。若还无输出,则初步判定晶振已经损坏;若有输出,需要将摘掉的芯片一片一片装回去,装一片测一片,找出故障所在。
4、带总线结构的数字电路,一般包括数字、地址、控制总线三路。用示波器测量三路总线,对比原理图,观察信号是否正常,找出问题。
5、在线测量法主要用于两块好坏电路板的对比,通过对比,发现问题,解决问题。从而完成电路板的维修。
电路板维修的三种方法

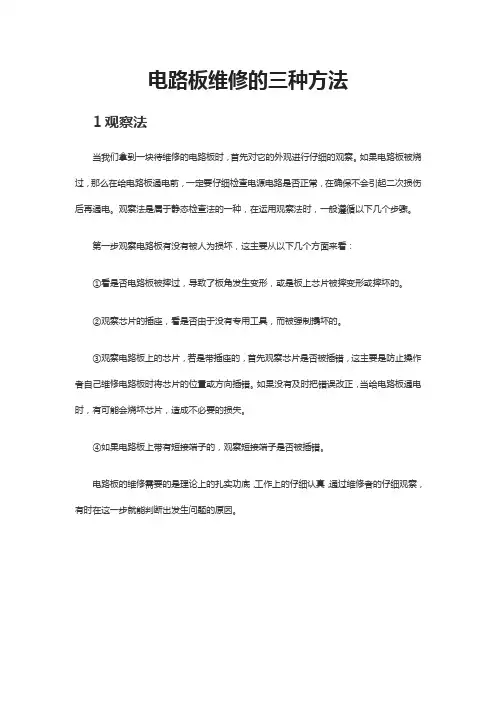

电路板维修的三种方法
1观察法
当我们拿到一块待维修的电路板时,首先对它的外观进行仔细的观察。如果电路板被烧过,那么在给电路板通电前,一定要仔细检查电源电路是否正常,在确保不会引起二次损伤后再通电。观察法是属于静态检查法的一种,在运用观察法时,一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏,这主要从以下几个方面来看:
①看是否电路板被摔过,导致了板角发生变形,或是板上芯片被摔变形或摔坏的。
②观察芯片的插座,看是否由于没有专用工具,而被强制撬坏的。
③观察电路板上的芯片,若是带插座的,首先观察芯片是否被插错,这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正,当给电路板通电时,有可能会烧坏芯片,造成不必要的损失。
④如果电路板上带有短接端子的,观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底,工作上的仔细认真,通过维修者的仔细观察,有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下,电阻即使被烧糊了,它的阻值也不会有变化,性能不会改变,不影响正常使用,这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了,他们的性能就会发生改变,在电路中就不能发挥其应有的作用,将会影响整个电路的正常运行,这时必须更换新的元器件。
第三步观察电路板上的集成电路,比如74系列、CPU、协处理器、AD等等芯片,有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生,基本可以确定芯片已经被烧坏,必须更换。
电路板故障的维修技巧与窍门
电路板故障的维修技巧与窍门
1.检查电路板电连接:检查电路板上元器件的接触是否良好,接脚是否有松动或断落,是否有其他异物阻塞在接脚之间;
2.更换受损元器件:检查电路板上的元器件是否出现变形、开裂等现象,如果出现,则应及时更换;
3.检查继电器:检查电路板是否有继电器,如果有,请检测继电器触点是否接触良好,是否有折断或拆卸现象;
4.检查电路板芯片:检查电路板上芯片是否变色,是否有白烟或黑烟出现,上面是否有焦痕或碎玻璃,出现任何这些现象,一定要及时处理;
5.电路板加刷:如果电路板上经常出现短路或断路,使用乙醇棉蘸取加刷液,以轻轻的拂动将液体更好的渗透在电路板的相关连接线接脚上,以达到清洁和消除短路的目的。
6.在维修过程中,一定要注意电路板上细小元器件之间的间隙,应当用锡料再次焊接,并对元器件进行均匀加热,防止出现崩落现象。
电路板维修的方法与技巧
电路板维修的方法与技巧
电路板维修的方法与技巧
控制系统由于价格不菲,因此当其发生故障时,为了讲求经济效益,节约成本,一般采用维修的方式。但是在发生以下几种情况时,需要更换新的电路板:电路板已到报废年限;电路板被损坏的情况严重,无法修理;经过多次反复维修,不断出现问题的,说明电路板存在不稳定因素,已经不适于在机床中继续使用的。本人从事电路板的维修工作多年,在工作中总结了一些维修的方法及技巧,介绍给大家,与大家共勉之。
1、观察法
当我们拿到一个要维修的电路板时,我们首先仔细观察它的外观。如果电路板已经烧毁,在给电路板通电之前,一定要仔细检查供电电路是否正常,在确保不会造成二次损坏后再通电。观察法是一种静态检查方法。使用观察法时,一般遵循以下步骤。
第一步观察电路板有没有被人为损坏,这主要从以下几个方面来看:
① 看是否电路板被摔过,导致了板角发生变形,或是板上芯片被摔变形或摔坏的。
② 观察芯片的插座,看是否由于没有专用工具,而被强制撬坏的。
③ 观察电路板上的芯片,若是带插座的,首先观察芯片是否插错,这主要是防止操自己维修电路板时将芯片的位置
或方向插错。如果没有及时把错误改正,当给电路板通电时,有可能会烧坏芯片,造成不必要的损失。
④ 如果电路板上带有短接端子的,观察短接端子是否插错。
电路板的维修需要扎实的理论基础和细致的工作。通过维修人员的仔细观察,有时在这一步就能判断出问题的原因。
第二步,观察电路板上的元器件是否烧坏。比如电阻、电容、二极管是否发黑或糊。一般情况下,即使电阻器被烧坏,其阻值也不会改变,性能也不会改变,不影响正常使用。这时候就需要用万用表辅助测量了。但如果电容和二极管被烧坏,其性能会发生变化,不能在电路中发挥应有的作用,影响整个电路的正常工作。此时,必须更换新部件。
电路板维修的方法与技巧
电路板维修的方法与技巧
电路板是许多电子设备中的重要组成部分,如果电路板出现故障,整个设备可能都无法正常工作。因此,掌握电路板的维修方法和技巧非常重要。以下是一些常见的电路板维修方法和技巧:
1.观察法:首先观察电路板是否有明显的烧灼、断线、变色、开
裂等故障。如果存在这些明显故障,那么问题可能比较简单,只需要更换相应的元件即可。
2.测试法:使用万用表等测试工具,对电路板上的电源、电阻、
电容等元件进行测试。通过测试各个元件的电压、电流等参
数,可以判断出元件是否正常工作。
3.替换法:如果测试发现某个元件存在问题,可以使用一个好的
元件将其替换下来,看看是否能够解决问题。这种方法在确定哪个元件出现故障时非常有效。
4.逐步排查法:如果电路板上的故障比较复杂,需要逐步排查各
个元件之间的连接是否正常。可以逐个断开电路板上的各个部分,观察电路板的工作状态,以确定故障部位。
5.程序调试法:对于一些具有程序控制功能的电路板,如果出现
故障,可以通过调试程序来解决问题。具体来说,就是将程序下载到电路板中,然后通过调试器观察程序的运行情况,以确定故障部位。
除了以上几种方法,还有一些其他的电路板维修技巧。例如,在维修电路板时需要注意安全,避免短路等危险情况。另外,如果对电路板的维修不太熟悉,建议寻求专业人员的帮助,以免造成更大的损失。
总之,电路板的维修需要掌握一定的方法和技巧。通过观察、测试、替换、逐步排查以及程序调试等方法,可以快速定位故障部位,并采取相应的措施进行修复。同时,也需要注意安全问题,以免造成不必要的损失。
维修电路板的常用方法
维修电路板的常用方法
维修电路板的常用方法包括:
1. 视觉检查:检查电路板上是否有物理损坏,是否有烧焦、漏
液等情况,通过目测直观判断电路板的整体状况。
2. 测试元器件:通过使用万用表等测试工具,测量电路板上的
电阻、电容等元器件的值以及是否存在损坏,快速判断出故障部位。
3. 换元器件:对于检测出的损坏元器件,通过更换相同型号的
元器件来修复电路板。
4. 补焊接点:如果电路板上存在的问题是由焊点接触不良等接
触问题引起的,可以使用烙铁和焊丝进行补焊,修复接触不良的问题。
5. 电路板清洁:清除电路板上的灰尘、脏污以及其它不明物质,保证电路板处于良好的工作状态。
以上是维修电路板的常用方法, 具体维修步骤要根据不同情况而定。
电路板维修的检测方法
电路板维修的检测方法
电路板维修的检测方法主要有以下几种:
1. 目视检查法:使用肉眼或放大镜等工具对电路板进行仔细观察,检查是否有明显的损坏或烧坏的部件、虚焊或短路等问题。
2. 测试仪器法:使用多用表、信号发生器等测试仪器对电路板进行各种参数测试,如电阻值、电流值、信号波形等,以确定电路板是否正常。
3. 模块替换法:将电路板上的某一模块替换成工作正常的模块,观察是否解决了问题,以确定是模块问题还是其他问题导致故障。
4. 模拟仿真法:使用电脑软件对电路板进行模拟仿真,模拟出电路板在不同情况下的工作情况,以便找出潜在问题。
5. 综合分析法:结合上述方法,逐一排查可能产生故障的因素,并进行综合分析,最终确定电路板故障原因并解决问题。
电路板常用的十种检测方法
电路板常用的十种检测方法
工控电路板损坏通常是某一个元件损坏,可能是某一个芯片,某一个电容,甚至一个小小的电阻,维修的过程就是找出损坏的元件加以更换。这看似简单,实则需要精深的学问、丰富的经验和必备的昂贵检测设备,特别是要快速地找到故障元件,除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。下面,我们就为大家介绍几种电路板的检测方法:1、信号注入法:此法是使用外部信号源的不同输出信号作为已知测试信号,并利用被检电子设备的终端指示器表明测试结果,检查时,根据具体要求,选择相应的信号源,获得不同指标的已知信号,由后级向前级检查,即从被检设备的终端指示器的输入端开始注入已知信号,然后依次由后级电路向前级电路推移。在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端,同时观察被检设备终端面指示器的反应是否正常,以此作为确定故障存在的部分和分析故障发生的原因的依据。 2、代换法:指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修,可以判断出该电路板维修是否损坏。 3、非在线测量:指非在线测量在电路板维修未焊入电路时,通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比,以确定其是否正常。 4、在线测量:指在线测量法是利用电压测量法、电阻测量法及电流测量法等,通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常,来判断该电
路板维修是否损坏。 5、参数测试法:就是运用仪器仪表(如在线维修测试仪)测试电子设备电路中的电压值,电流值、元件数值、器件参数等的一种电子设备故障检查方法。通常,在不通电的情况下测量电阻值,在通电的情况下测量电压值、电流值,或拆下元器件测量其相关的参数。 6、波形观察法:这是一种对电子设备的动态检测法。它借助示波器,观察电子设备故障部位或相关部位的波形,并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异,分析故障原因采取检修措施,在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。6、直觉检查法:这种方法是指在不采用任何仪器设备、不焊动任何电路元器件的情况下,凭人的直觉—视觉,嗅觉,听觉和触觉来检查待修电路板故障所在的一种方法。直觉检查法是最简单的一种设备故障的方法。该法又可以分为通电检查法和不通电检查法两种。7、信号寻迹法:这种方法是使用单一的测试信号,借助测试仪器(如示波器,电子电压表等),由前向后逐级进行检查(寻迹)。该法能深入的定量检查各级电路,能迅速的确定发生故障的位置。 8、交流短路法:又称电容旁路法,是利用适当容量和耐压的电容器,对被检电子设备电路的某一部位进行旁路检查的方法,这是一种比较迅速简便的故障检查方法。交流短路法适用于判断电子设备电路中产生电源干扰和寄生振荡的电路部位。 9、分隔测试法:又称电路分割法,是把电子设备内与故障相关的电路,合理地,一部分一部分的分隔开来,以便明确故障所在的电路范围
电路板维修之常用电子元器件检测技巧大全
电路板维修之常用电子元器件检测技巧大全
来源:深圳龙人计算机发布者:Jenny 时间:2009-4-18阅读:784次
在各种电子设备电路板等硬件维修中,对板上各种常用元器件的检测是学习电子维修者的必修课。本文龙人工程师从电阻器、电容器、二极管、三极管、晶体管、场效应管等基本的元器件入手,总结了电路板维修中各种电子元器件的检测方法与实用技巧。
在长期的电子电子反向解析与参考设计研究中,龙人工程师积累了丰富的丰富的电路检测维修知识与产品仿制开发经验,从电路板维修角度上来说,龙人工程师认为,准确有效地检测元器件的相关参数、判断元器件是否正常,查找故障点是相当重要的。
一、电阻器的检测方法与经验:
1固定电阻器的检测。
A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。如不相符,超出误差范围,则说明该电阻值变值了。
B注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。
2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
电路板维修地检测方法
电路板维修地检测方法
1.目测检查:首先,可以通过目测检查对电路板的接地元件进行检查。查看接地元件是否存在脱焊、断裂、接触不良等情况。如果发现问题,可
尝试重新焊接或更换接地元件。
2.测量电阻:使用万用表或多米特测量电路板上的接地元件之间的电阻。将一个探针连接到电路板上的接地元件,另一个探针与电路板上的不
同部分连接,测量电阻值。如果电阻值很高或无穷大,可能表示接地不良;如果电阻值为零或很低,表示接地良好。
3.检查地线连接:检查电路板与外部设备或电源之间的地线连接是否
正常。查看接地线是否完整、焊接是否牢固。如果发现接地线损坏或连接
松动,应重新焊接或更换接地线。
4.使用接地线测试仪:使用接地线测试仪来进行更准确的地检测。接
地线测试仪可以测量接地电流和接地电阻。将接地线测试仪的一个端口连
接到电路板上的接地元件,另一个端口连接到地线或接地线上。通过测试仪,可以测量到接地电流和接地电阻的数值。根据测试结果来判断接地是
否良好。
5.使用同轴接地方法:同轴接地方法是一种常用的地检测方法。通过
将待测电路板的接地端和测试仪的接地端分别连接到同一个地线上,以测
试仪为中心,形成同轴连接状态。通过测试仪测量电路板上的不同接地点
之间的电压差。如果电压差很小,则表示接地良好;如果电压差较大,则
表示存在接地不良的可能。
在进行电路板维修地检测时,需要注意以下几点:
1.安全措施:在进行电路板维修地检测时,需要断开电源,确保安全。同时,在操作电路板时,应注意防止静电和短路等潜在的危险。
2.使用适当的工具:选择适当的工具进行检测,如万用表、接地线测
怎样维修电路板
怎样维修电路板
维修电路板的步骤如下:
1. 确定故障部位:首先要通过观察、检测和测试确定电路板的故障部位。可以使用测试仪器如万用表、示波器等进行测量,查看电路板上的电阻、电压和信号波形等参数。
2. 清洁电路板:在维修电路板之前,必须先将其清洁干净。可以使用无水酒精、刷子或棉球轻轻擦拭电路板上的灰尘和污垢。
3. 检查焊点:焊接是电路板中最容易出现故障的地方。检查电路板上的焊点是否有开焊、虚焊、短路等问题,有问题的焊点需要重新焊接。
4. 替换损坏元件:如果确定电路板上的某个元件损坏,需要将其予以替换。可以使用烙铁和吸锡器等工具将损坏元件的焊脚加热,然后将其从电路板上取下,并用新的元件进行替换。
5. 检查电路路径:检查电路板上的电路路径是否完好,没有中断或短路。可以使用万用表等工具进行测量来确定电路路径是否通畅。
6. 排查其他可能故障部位:如果以上方法没有找到故障原因,可以针对可能存在的其他问题进行排查,如电路板上的接插件、电容、电阻、集成电路等。
7. 组装和测试:在维修完成后,将电路板上的元件重新安装到原位,并在通电前进行仔细的检查。确认一切正常后,可以通电进行测试。
电路板维修之常用电子元器件检测技巧
电路板维修之常用电子元器件检测
技巧
电路板是各种电子设备的核心组成部分,也是电子制造工业中必不可少的元器件。一旦电路板出现故障,需要进行维修。在维修中,常常需要使用一些特殊的技巧来检测电子元器件,以确定它们是否正常工作。本文将介绍一些常用的电子元器件检测技巧,帮助电路板维修人员更好地完成维修任务。
一、二极管检测技巧
二极管是一种常用的电子器件,用于控制电流的流向。如果二极管出现故障,会导致整个电路板无法正常工作。为了检测二极管的正常运行,我们可以使用万能表来进行测量。将万能表选择在二极管测试模式下,使用它来测量二极管正向和反向的电压。如果二极管正向电压稳定,且反向电压接近无穷大,那么就可以确认二极管工作正常。
二、电容检测技巧
电容是一种常用的存储电能的元器件,用于控制电流的变化。如果电容出现故障,会导致电路板无法正常工作。在电容检测中,我们可以使用测试笔进行测量。将测试笔放到电容的两个引脚上,如果笔的颜色变化很小且短暂,那么就可以确认电容工作正常。另外,我们还可以使用万能表来测量电容的值。将万能表选择在电容测试模式下,将电容连接到万能表上,就可以读取电容的值了。
三、电感检测技巧
电感是储存磁能的元件,用于电子设备中保持电路的稳定性。在电感检测中,我们可以使用万能表来进行测量。将万能表选择在电感测试模式下,将电感连接到万能表上。测量电感的电阻值,如果读数与电感的标称值相近,那么就可以确认电感工作正常。
四、晶体管检测技巧
晶体管是一种电子器件,用于电路的放大和控制。如果晶体管出现故障,会导致整个电路板无法正常工作。晶体管检测需要使用测试仪器来进行测量。我们可以使用万能表来测量晶体管的电阻值。将万能表选择在二极管测试模式下,将输入端连接到基极,将输出端连接到集电极,就可以读取晶体管的电阻值了。如果读数与晶体管标称值相近,那么就可以确认晶体管工作正常。
电路板维修的三个方法电路板维修技巧
电路板维修的三个方法
在电子制造业中,电路板是不可避免地会出现一些问题,例如短路、开路等等。当这些问题发生时,需要有相应的技巧和方法来修复电路板。在这篇文章中,我们将会介绍三种常见的电路板维修方法。
方法一:使用测试工具
使用电子测试工具可以帮助我们定位电路板的问题。这种方法通常
适用于我们需要在大型电路板内识别短路或者开路问题。常见的测试
工具有万用表和示波器。
万用表的使用
万用表是我们定位电路板问题的常用工具。它可以测量电阻、电容、电压和电流等电学量。使用万用表来检测电路板上的电阻、电容和电压,可以快速地发现短路、开路等问题。
具体的使用方法如下:
•测量电路板上的电阻
在使用万用表测试电阻时,需要将电路板的电源关闭。将两个测试
笔分别接触到待测元件的两个引脚上,读取万用表上的电阻数值。通
常情况下,正常的电阻值在几百欧姆至数兆欧姆之间。如果读数为无
穷大,则表示该元件存在开路问题。
•测量电路板上的电容
在使用万用表测试电容时,需要将电路板的电源关闭。将万用表的测试笔接触到待测电容器的两端,读取万用表上的电容值。如果读数为零,则表示该元件存在短路问题。
•测量电路板上的电压和电流
在使用万用表测试电压和电流时,需要将电路板连接上电源。将万用表的测试笔接触到电路板上相应的引脚上,即可测量电压和电流。
示波器的使用
和万用表类似,示波器是一种用于电路板维修的测试工具。示波器可以用于测量电压、频率、相位和时间等信息,帮助我们定位电路板问题。
使用示波器的步骤如下:
•连接示波器
将电路板连接到示波器上,选择相应的通道和测量参数。在正常情况下,通常需要通过示波器来确认电路板上各个引脚的正确功能。
电路故障判断方法
电路故障判断方法
随着现代科技的发展,电子设备已经成为人们生活中不可或缺的一部分。然而,电子设备也会出现各种各样的故障,导致设备无法正常工作。为了解决这些故障,需要采用一些有效的方法来判断电路故障。本文将介绍一些常见的电路故障判断方法。
一、检查电源
电源是电子设备正常工作的基础,如果电源出现故障,整个设备都无法正常工作。因此,当电子设备出现故障时,首先需要检查电源是否正常。一般来说,可以通过以下几个方面来检查电源:
1.检查电源开关是否打开;
2.检查电源插头是否插紧;
3.检查电源线是否损坏;
4.检查电源是否有电。
如果电源正常,那么需要继续检查其他部分。
二、检查电路板
电路板是电子设备的核心部分,所有的电子元器件都安装在电路板上。因此,当电子设备出现故障时,需要检查电路板是否正常。一般来说,可以通过以下几个方面来检查电路板:
1.检查电路板是否有氧化、腐蚀等问题;
2.检查电路板上的电子元器件是否松动、损坏等;
3.检查电路板是否有焊接问题。
如果电路板正常,那么需要继续检查其他部分。
三、检查电子元器件
电子元器件是电子设备中最核心的部分,所有的电子功能都依赖于电子元器件。因此,当电子设备出现故障时,需要检查电子元器件是否正常。一般来说,可以通过以下几个方面来检查电子元器件:
1.检查电子元器件是否损坏、老化等;
2.检查电子元器件是否与电路板接触良好;
3.检查电子元器件是否正确安装。
如果电子元器件正常,那么需要继续检查其他部分。
四、检查信号线路
信号线路是电子设备中最重要的部分之一,它负责传输信号,如果信号线路出现故障,整个设备都无法正常工作。因此,当电子设备出现故障时,需要检查信号线路是否正常。一般来说,可以通过以下几个方面来检查信号线路:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电路板维修的检测方法
伴随着中国迅速成为“世界工厂”,大量昂贵的先进工业自动化设备引进到中国,同时国内的装备也在不断地进步,不断地有新的国产先进自动化设备充实到“世界工厂”来。设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。简单故障,一般企业的设备维护人员可以解决,但复杂故障,比如控制电路板故障,由于条件、技术所限,就难以对付了。通常企业会找相关设备供应商购买新板替代,购板的高额费用(少则几千元,多则上万十几万元)以及停工待机的时间(从国外寄过来至少要半个月以上)往往令企业损失重大,深感头痛。
其实大多数工控电路板在国内都是可以维修的,您只要花费不到1/3的费用,不到1/3的时间,我们的专业维修工程师就可以帮您解决问题。
工控电路板损坏通常是某一个元件损坏,可能是某一个芯片,某一个电容,甚至一个小小的电阻,维修的过程就是找出损坏的元件加以更换。这看似简单,实则需要精深的学问、丰富的经验和必备的昂贵检测设备,特别是要快速地找到故障元件,除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。现在的电子产品往往由于一块电路板维修板的个别配件
损坏,导致一部分或几个部分不能正常工作,影响设备的正常使用。那我们如何对电路板维修检测呢?
电路板维修现与大家分享下电路板维修检测的经验。
通常一台设备里面有许多个电路板维修,当拿到一部有故障的电路板维修的设备时,首先要根据故障现象,判断出故障的大体部位,然后通过测量,把故障的可能部位逐步缩小,最后找到故障所在。要找到故障所在必须通过检测,通常修理人员都采用测引脚电压方法来判断,但这只能判断出故障的大致部位,而且有的引脚反应不灵敏,甚至有的没有什么反应。就是在电压偏离的情况下,也包含外围元件损坏的因素,还必须将集成块内部故障与外围故障严格区别开来,因此单靠某一种方法对电路板维修是很难检测的,必须依赖综合的检测手段。
现以汇能IC在线维修测试仪检测为例,介绍其具体方法。我们都知道,集成块使用时,总有一个引脚与印制电路板上的“地”线是焊通的,在电路中称之为接地脚。由于电路板维修内部都采用直接耦合,因此,集成块的其它引脚与接地脚之间都存在着确定的直流电阻,这种确定的直流电阻称为该脚内部等效直流电阻,简称R内。当我们拿到一块新的集成块时,可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏,若各
引脚的内部等效电阻R内与标准值相符,说明这块集成块是好的,反之若与标准值相差过大,说明集成块内部损坏。
测量时有一点必须注意,由于集成块内部有大量的三极管,二极管等非线性元件,在测量中单测得一个阻值还不能判断其好坏,必须互换表笔再测一次,获得正反向两个阻值。只有当R内正反向阻值都符合标准,才能断定该集成块完好。在实际修理中,通常采用在路测量。先测量其引脚电压,如果电压异常,可断开引脚连线测接线端电压,以判断电压变化是外围元件引起,还是集成块内部引起。也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断,通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻),实际是R内与R外并联的总直流等效电阻。在修理中常将在路电压与在路电阻的测量方法结合使用。有时在路电压和在路电阻偏离标准值,并不一定是集成块损坏,而是有关外围元件损坏,使R外不正常,从而造成在路电压和在路电阻的异常。这时便只能测量集成块内部直流等效电阻,才能判定集成块是否损坏。
根据实际检修经验,在路检测电路板维修内部直流等效电阻时可不必把集成块从电路上焊下来,只需将电压或在路电阻异常的脚与电路断开,同时将接地脚也与电路板断开,其它脚维持原状,测量出测试脚与接地脚之间的R内正反向电阻值便可
判断其好坏。例如,注塑机电路板集成块TA7609P瑢脚电路电压或电阻异常,可切断瑢脚和⑤脚(接地脚)然后用汇能IC在线维修测试仪内电阻挡测瑢脚与⑤脚之间电阻,测得一个数值后,互换通道再测一次。若集成块正常应测得数值接地时为8.2kΩ,接地时为272kΩ的R内直流等效电阻,否则集成块已损坏。
在测量中多数引脚,汇能IC在线维修测试仪,当个别引脚R内很大时,换用R×10k挡,这是因为R×1k挡其通道电压只有1.5V,当集成块内部晶体管串联较多时,电表内电压太低,不能供集成块内晶体管进入正常工作状态,数值无法显现或不准确。总之,在检测时要认真分析,灵活运用各种方法,摸索规律,做到快速、准确找出故障。
电路板维修检测的经验介绍
(一)常用的维修检测方法
常见的电路板维修检测方法有在线测量法、非在线测量法和代换法。
1.非在线测量是指非在线测量在电路板维修未焊入电路时,通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维
修各引脚之间的直流电阻值进行对比,以确定其是否正常。
2.在线测量是指在线测量法是利用电压测量法、电阻测量法及电流测量法等,通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常,来判断该电路板维修是否损坏。3.代换法是指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修,可以判断出该电路板维修是否损坏。
4.分隔测试法又称电路分割法,是把电子设备内与故障相关的电路,合理地、一部分一部分地分隔开来,以便明确故障所在的电路范围的一种故障检查方法。该法是通过多次的分隔检查,肯定一部分电路,否定一部分电路,这样一步一步地缩小故障可能发生的所在电路范围,直至找到故障位置。
5.信号注入法:此法是使用外部信号源的不同输出信号作为已知测试信号,并利用被检电子设备的终端指示器表明测试结果。检查时,根据具体要求,选择相应的信号源,获得不同指标的已知信号;由后级向前级检查,即从被检设备的终端指示器的输入端开始注入已知信号,然后依次由后级电路向前级电路推移。在新疆工业电路板维修中把已知的、不同测试信号分别注入至各级电路的输入端,同时观察被检设备终端面指示器的反应是否正常,以此作为确定故障存在的部位和分析故障发生的原因的依据。
6.直觉检查法:这种方法是指在不采用任何仪器设备、不焊动任何电路元器件的情况下,凭人的直觉—视觉、嗅觉、听觉、和
