九年级物理上册 13.6《探究串、并联电路中的电流》同步练习3 (新版)粤教沪版
沪粤版九年级物理上册13.6 探究串、并联电路中的电压同步练习
13.6 探究串、并联电路中的电压一、选择题1．如图1所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC 两端的电压分别为U AB＝3 V，U BC＝3 V，U AC＝6 V，在表格中记录数据后，下一步应该进行的操作是( )图1A．整理器材，分析数据，得出结论B．将L1和L2的位置互换，再测出一组电压值C．将电源两极对调，再测出一组电压值D．断开开关，换用不同规格的小灯泡，再测出几组电压值2．如图2所示，在探究并联电路电压关系时，小明把规格不同的两个灯泡L1、L2接入电路中，用电压表测出L1、L2两端电压U1、U2及电源电压U，则它们之间大小关系正确的是( )图2A．U＝U1＝U2 B．U＝U1＋U2 C．U＞U1＞U2 D．U＞U1＝U23．如图3所示，电源电压为9 V，且保持不变。
开关S闭合时，电压表的示数为6 V，则( )图3A．灯泡L1两端的电压为3 VB．灯泡L1两端的电压为6 VC．灯泡L2两端的电压为3 VD．灯泡L2两端的电压为9 V4．如图4甲所示是测量电压的电路图，闭合开关时，图乙、丙是两个电表指针的指示情况，则L1、L2两端的电压分别是( )图4A．0.5 V 2.5 V B．0.5 V 12.5 V C．2.5 V 12.5 V D．2.5 V 2.5 V 5．如图5所示，电源电压保持不变。
当只闭合S2时，电压表的示数为3 V；当只闭合S1时，电压表的示数为4.5 V，则此时L1、L2两端的电压分别是( )图5A．3 V 7.5 V B．1.5 V 4.5 V C．3 V 1.5 V D．1.5 V 3 V 6．在探究串联电路电压特点时，某同学连接的电路如图6所示。
对于实验过程中出现的现象及分析，下列说法中正确的是( )图6A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零C．如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题7．某电路中只有两盏电灯且都能发光，用电压表分别测量它们两端的电压，若测出电压不相等，由此判断两盏电灯的连接方式是______________，若测出电压相等，由此判断两盏电灯的连接方式是________________________。

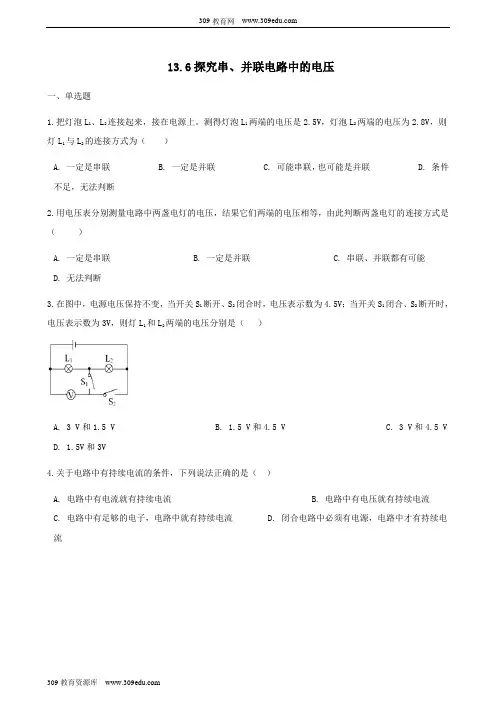

九年级物理上册13.6探究串、并联电路中的电压练习(新版)粤教沪版 (1)
13.6探究串、并联电路中的电压一、单选题1.把灯泡L1、L2连接起来，接在电源上。
测得灯泡L1两端的电压是2.5V，灯泡L2两端的电压为2.8V，则灯L1与L2的连接方式为（）A. 一定是串联B. 一定是并联C. 可能串联，也可能是并联D. 条件不足，无法判断2.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（）A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断3.在图中，电源电压保持不变，当开关S1断开、S2闭合时，电压表示数为4.5V；当开关S1闭合、S2断开时，电压表示数为3V，则灯L1和L2两端的电压分别是（）A. 3 V和1.5 VB. 1.5 V和4.5 VC. 3 V和4.5 VD. 1.5V和3V4.关于电路中有持续电流的条件，下列说法正确的是（）A. 电路中有电流就有持续电流B. 电路中有电压就有持续电流C. 电路中有足够的电子，电路中就有持续电流D. 闭合电路中必须有电源，电路中才有持续电流5.下图是晶晶探究串联电路电压关系的电路图，她连接好电路后，S断开时，发现电压表示数为9V，S闭合后，发现电压表示数为3V，对这一电路分析正确的是（）A. R1与R2电压之比为1∶2B. R1与R2电阻之比为2∶1C. R1与R2电流之比为2∶1D. R1与R2功率之比为3∶l6.以下估测接近实际的是（）A. 人体安全电压不高于220VB. 一个中学生受到的重力约为50NC. 一个成年人身高约为1.70mD. 人体的密度约为1.0×103g/cm37.下列说法不正确的是（）A. 只要导体中有自由电荷移动，导体中就有电流B. 电路中有了电源就有可能形成电流C. 在闭合电路中，要得到持续的电流，必须有电源D. 电源是提供电压的装置8.有R1， R2和R3三只电阻，已知R1＞R2＞R3，连接成如图所示三个电路，电源电压相等。

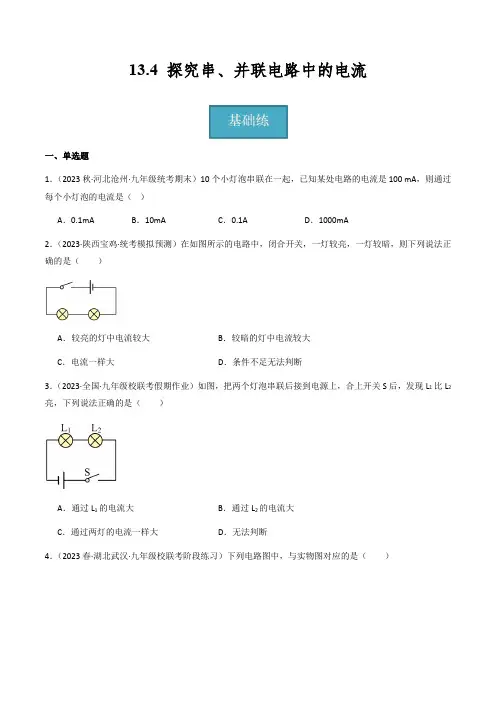

沪粤版九年级上册物理同步精品练习13.4《探究串、并联电路中的电流》(分层练习)原卷版+解析
13.4 探究串、并联电路中的电流一、单选题1．（2023秋·河北沧州·九年级统考期末）10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A．0.1mA B．10mA C．0.1A D．1000mA2．（2023·陕西宝鸡·统考模拟预测）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断3．（2023·全国·九年级校联考假期作业）如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，下列说法正确的是（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断4．（2023春·湖北武汉·九年级校联考阶段练习）下列电路图中，与实物图对应的是（）A．B．C．D．二、填空题5．（2023·全国·九年级校联考假期作业）在“探究串联电路中的电流规律”实验中，发现其中一个小灯泡发光较亮，另一个小灯泡发光较暗，则通过较亮小灯泡的电流___________（选填“大于”、“小于”或“等于”）通过较暗小灯泡的电流。
6．（2023春·江苏盐城·九年级校考阶段练习）如图所示，电流表1A的示数为1.6A，电流表2A的示数为0.9A，则1L中的电流是______A，2L中的电流是______A。
7．（2023·山东聊城·校联考模拟预测）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
8．（2023·全国·九年级校联考专题练习）某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是______A；A2的读数是______A。
粤沪版物理九年级上册课课练：13.6 探究串、并联电路中的电压(含答案)
13.6探究串、并联电路中的电压]一、选择题1.在“探究串联电路电压的特点”的活动中,某同学设计的电路图如图所示,实验中使用的电源是两节干电池。
下列说法正确的是()A.该同学连接电路时至少要用8根导线B.实验中应该选择规格相同的小灯泡C.只要将电压表接在B点的导线改接到C点就能测出总电压D.只要将电压表接在A点的导线改接到C点就能测出L2两端的电压2.如图所示,在探究并联电路电压关系时,小明把规格不同的两个灯泡L1、L2接入电路中,用电压表测出L1、L2两端电压U1、U2及电源电压U,则它们之间大小关系正确的是()A.U=U1=U2B.U=U1+U2C.U>U1>U2D.U>U1=U23.如图甲所示电路中,电源电压为6 V,电压表的示数如图图乙所示,则()A.灯泡L1两端电压为2.4 VB.灯泡L2两端电压为3.6 VC.灯泡L1两端电压为3.6 VD.灯泡L2两端电压为6 V4.如图甲所示是测量电压的电路图,闭合开关时,图乙、丙分别是电压表V1、V2指针的指示情况,则L1、L2两端的电压分别是()A.0.5 V2.5 VB.0.5 V12.5 VC.2.5 V12.5 VD.2.5 V2.5 V5.[2019·淄博改编]如图所示,电源电压为5 V,闭合开关S,电压表的示数为1 V。
则()A.通过灯泡L1的电流比L2的电流大B.灯泡L2两端的电压是1 VC.灯泡L1和L2两端的电压之比是1∶4D.若灯泡L1灯丝烧断,电压表示数为零二、填空题6.某电路中只有两盏电灯且都能发光,用电压表分别正确测量它们两端的电压,若测出电压不相等,由此判断两盏电灯的连接方式:;若测出电压相等,由此判断两盏电灯的连接方式:。
(均选填“一定是串联”“一定是并联”或“串联、并联都有可能”)7.如图所示的电路,当S闭合时,电压表示数为3 V,此时灯泡发光;当S断开时,电压表示数为2 V,此时灯泡L1两端的电压为,灯泡L2两端的电压为,电源电压为。
九年级物理上册 13.6 探究串、并联电路中电压基础练习 (新版)粤教沪版
探究串、并联电路中电压基础1．如图所示，在探究“串联电路电压的关系”时，闭合开关S 后，电压表V1 的示数是2.5V，V2 的示数是3.8V，则电压表V3 的示数是（）V1 V2V3A．1.3V B．2.5V C．3.8VD．6.3V2．图所示电路，L1 的电阻比L2 的小。
开关闭合，灯均发光，则（）A．V 示数等于 V1 示数B．V1 示数大于 V2示数C．A 示数等于 A2 示数 D．A1 示数大于 A2示数3．如图所示电路中，已知电源电压为10V，闭合开关S 后，电压表示数为6V，则（）A．灯 L1 两端的电压为 6V B．灯 L2 两端的电压为6 V C．灯 L2 两端的电压为4 VD．灯 L1 和电源两端的电压之和为6V4．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路。
A．①②③④ B．④③②①C．①④②③ D．④①③②5．如图所示电路中，已知电源电压为 6V，闭合开关S，电压表的示数为 2V，则下列说法正确的是（）A．灯L1 两端电压为4V B．灯L1 两端电压为2V C．灯L2 两端电压为6V D．灯L2 两端电压为2V6．如图所示，小阳在“探究串联电路的电压规律” 实验时，闭合开关S，用电压表分别测出AB、BC、AC 两端的电压分别为U AB=2.5V，U BC=1.5V ， U AC=4V，在表格中记录数据后，接下来的实验步骤是（）A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值7．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC 三处的电压大小。
为了进一步探究电压大小关系总结普遍规律。
他下一步的操作应该是（）A．将电源两极对调，再次测量AB、BC、AC 三处的电压大小B．改变开关S 的位置，再次测量AB、BC、AC 三处的电压大小 C．将图中两只灯泡位置对调，再次测量AB、BC、 AC 三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC 三处的电压大小8．观察如图所示的手电筒结构图，灯泡的工作电压是（）A．0.3V B．1.5V C．3V D．4V9．如图所示，灯L1 和L2 是联的，电压表测的是两端的电压；若电源电压是8V，电压表示数是3V，则灯 L1 两端的电压是V，L2 两端的电压是V。
九年级物理上册： 13.6《探究串、并联电路中的电流》同步练习2 (新版)粤教沪版.doc
《探究串、并联电路中的电流》
(1)连接电路时，开关应______，还要按一定顺序连接。
将电流表接入电路中时，应先用______量程，若指针示数小于______A 时，再改用______量程。
(2)图1是三只灯泡组成的串联电路的一部分，若用一只电流表测量通过b 点的电流强度，则应该将b 点处的电路______，把电流表的正接线柱与______灯相连接，负接线柱与______灯相连接。
如在5s 内通过a 点处的电量为6C ，那么通过b 点的电流强度为______A ，电流表的量程应选用______量程。
I 3，那
么(a)图中I 1，I 2和I 3的关系表达式是______，(b)图中I 1，I 2和I 3的关系表达式是______。
的电
(4)在图3所示电路中，如果电流表示数1.2A，通过L
1
的电流强度是______A。
流强度是0.7A，则流过灯泡L
2
中的电流，采用了图4所示的电路，
(5)某同学为了测量L
1
请指出图中的连接错误，在图上把错的地方改正过来。
参考答案：
(1)断开，大，0.6，(1)
(2)断开，L 2，L 3，1.2，3
(3)I 2=I 1+I 3，I 1=I 2=I 3
(4)0.5
(5)电流表接在干路中，未与L 1串联（图略）。
九年级物理上册 13.6《探究串、并联电路中的电压》同步练习1 (新版)粤教沪版
《探究串、并联电路中的电压》一、填空题1、某同学将两节干电池串联起来作为电源使用，用这个电源组成的电路中的最大电压是_____。
2、某同学按图2—1所示的电路图连接电路后，将开关S与1接通后，电压表的示数为3 V；当他将开关S与2接通时，电压表的示数为6 V。
由以上测量结果该同学可以得出灯L1两端的电压为_____；灯L2两端的电压为_____；所用电源电压为_____。
图2—13、使用电压表测量某灯泡的电压，读数时首先要看清选用了哪个量程，从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格，每一个小格表示的_____；然后要看清测量时表针停在哪个大格，哪个小格上，从而正确读出电压值。
4、某同学连接的电路如图2—2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_____；L2两端的电压为_____。
图2—2二、选择题5、萧晓同学按图2—3所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图2—4中所示，关于灯L1两端的电压，下列选项中正确的是图2—3图2—4A、1、0 VB、3、5 VC、5、0 VD、2、5 V6、张燕同学连接的电路如图2—5所示，她使用的电源是12 V的蓄电池，当她闭合开关后，电压表的示数为4 V，关于电动机两端的电压，下列说法中正确的是图2—5A、4 VB、8 VC、12 VD、16 V7、几位同学连接的电路如图2—6所示，当他们闭合开关后，两个灯泡均正常发光，下面的几种说法中，你认为正确的是图2—6A、表1、2、3均是电压表B、表1、2、3均是电流表C、表1、3是电流表，表2是电压表D、表1、3是电压表，表2是电流表8、在图2—7所示的电路中，两个灯泡完全相同，电压表的读数是3 V，关于电源电压和灯L2两端的电压，下列说法中正确的是图2—7A、3 V，3 VB、1、5 V，3 VC、3 V，1、5 VD、6 V，3 V三、实验题9、实验课上，老师给出了两个电压表，两个灯泡，一个开关，一个电池组，若干导线，要求测出两个灯泡串联时各自的电压和电池组的电压，请你在图2—8中将所给的器材连接起来，并将你设计的电路图画在方框内。
2020_2021学年九年级物理上册13.6探究串并联电路的电压精选练习含解析新版粤教沪版20201
第6节探究串、并联电路的电压精选练习一．夯实基础1．家用手电筒内三节新干电池串联的总电压是( )A．1.5V B．3V C．4.5V D．6V【答案】C【解析】因一节干电池的电压是1.5V，并且干电池串联的总电压等于等于各电池的电压之和，所以3节新干电池串联的总电压：U=3×1.5V=4.5V，故ABD不符合题意，C符合题意。
故选C。
2．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是( ) A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V综上所述，故ACD正确，ACD不符合题意，B错误，B符合题意。
故选B。
3．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是( )A.L1灯短路B．L2灯短路C．L1灯灯丝断开D．L2灯丝断开【答案】A【解析】电路故障分为短路和断路，短路时，电路中有电流，并且电流较大；断路时，电路中无电流。
当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路；又因为电压表示数变小，所以L1灯短路，故BCD不符合题意，A符合题意。
故选A。
4．如图所示的电路中，电源电压保持不变，当开关S闭合时，电压表示数将( ) A．变大 B．变小 C．不变 D．无法判断【答案】C【解析】灯泡L1与L2并联在电源上，其两端的电压均等于电源电压，当S闭合或断开时，根据并联电路的特点可知，L2支路不影响L1支路，故ABD不符合题意，C符合题意。
故选C。
5．小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零。
九年级物理上册 13.6 探究串、并联电路中的电压同步导
13.6 探究串、并联电路中的电压基础导练1. 学习了电压表正确的使用方法后，三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法，下列说法正确的是（）A．a、b的测量结果之和等于c的测量结果B．三种接法的测量结果是一样的C．三种接法的测量结果都不相同D．只有a、b两种接法的测量结果相同2. 复杂的电路需要你用孙悟空般的火眼金睛仔细辨别.如图所示电路中，当S闭合后，电压表V1示数为7 V，电压表V2示数为8 V.若电源电压为12 V，则灯L2两端的电压为（）A．4V B．3V C．5V D．8V3. 电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等能力提升4. 张开你的慧眼，仔细辨别.如图所示当开关闭合后，两灯都发光，此时电压表V1、V2表的读数分别是4V和2.5 V，则电源电压为 V，灯L1两端的电压为 V，灯L2两端的电压为 V.5. 在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压，连接电路如图甲所示.图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确.（2）改正电路后，闭合开关，电压表如图乙所示，电压表的示数为 V，若电源电压为3 V，则灯L1两端的电压是 V.6.【趣味链接】电压表电压表是测量电压的一种仪器，常用电压表符号：○V．大部分电压表都分为两个量程：0～3 V、0～15 V．电压表有三个接线柱：一个负接线柱，两个正接线柱．电压表的正极与电路的正极连接，负极与电路的负极连接.电压表是个相当大的电阻器，理想地认为是开路. 【拓宽延伸】如图所示，电压表V2的读数是6 V，电压表V3的读数是4 V，则电压表V1的读数是多少伏特？参考答案基础导练1.B2.B3.D能力提升4. 4 1.5 2.5解析：由电路图可知，两个灯泡是串联的，电压表V1的示数为电路的总电压，即电源电压为4 V，电压表V2的示数为L2两端的电压，即U2=2.5 V，由串联电路电压的特点可知，灯泡L1两端电压为：U1=U-U2=4V-2.5V=1.5V.5.（1）如图所示（2）1.2 1.8解析：（1）图中电压表与灯泡L1串联了，应该与灯泡L2并联；（2）图中电压表选择的是0～3 V量程，对应的分度值是0.1 V，指针指在1 V后面第2个小格上，因此读数为1 V+0.1 V ×2=1.2 V；电源电压为3 V，灯泡L2两端的电压为1.2 V，根据串联电路电压的特点，灯泡L1两端的电压为3 V-1.2 V=1.8 V.6.【趣味链接】电压表V1的读数是10 V.思维点睛：因为该电路是串联电路，V1直接并联在电源两端，所以V1测量电源电压；V2并联在L1两端，所以V2测量L1两端的电压；V3与L2并联，所以V3测量L2两端的电压；因为串联电路两端的电压等于各部分电压之和，所以电源电压等于L1两端的电压与L2两端的电压之和，故关系式为U1=U2+U3=6 V+4 V=10 V.。
沪粤版九年级物理上册13.6 探究串、并联电路中的电压 练习(含答案)
13.6 探究串、并联电路中的电压同步练习一、单选题1．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表1V和V的示数如图（2）所示，下列对该电路分析不正确的是（）2A．两表量程不同，1L和2L串联B．两表量程不同，1L短路C．两表量程相同，1L开路D．两表量程相同，2L短路2．如图所示的电路中，电阻阻值R1＞R2．开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断正确的是A．U1＞U2B．U1＜U2C．I1＜I2D．I1＞I23．如图所示的电路中，电源电压恒定，当开关S闭合时（）A．V表示数变小，A表示数变大B．V表示数变大，A表示数变小C．V表示数不变，A表示数变小D．V表示数不变，A表示数变大4．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6VC．V示数小于6V D．V示数大于6V5．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2D．乙电路中，I＞I1=I26．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V I、V2、V3、V4对应的示数为U1、U2、U3、U4.下列说法正确的是( )A．I1<I2，I3=I4，U1=U2，U3>U4.B．I1=I2，I3=I4，U1=U2，U3=U4.C．I1=I2，I3<I4，U1<U2，U3=U4.D．I1<12，I3<I4，U1=U2，U3=U4.7．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：38．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（）A．L1两端电压大于L2两端电压B．L1两端电压等于L2两端电压C．L1两端电压小于L2两端电压D．无法比较L1、L2两端电压大小9．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V、1.2V B．6V、1.2V C．1.2V、6V D．1.2V、4.8V10．下面的几种叙述中，哪一种是并联电路的特征A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压11．在探究电路的电压规律的实验时用了图中的某个电路，已知R 1＞R 2，电压表V 1、V 2、V 3的读数分别是4V ，2V ，6V ，测量时的电路图应是A ．B ．C ．D ．12．下列关于图甲和图乙中电压大小关系的判断正确的是A ．12U U >B ．12U U <C ．34U U >D ．34U U <二、多选题13．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC．4.5 V，0 V D．4.5 V，4.5 V14．如图所示的串联电路，闭合开关后两个灯泡正常发光，则A．通过A点的电流大于通过B点的电流B．通过A点的电流等于通过C点的电流C．AB两点间的电压一定小于AC两点间的电压D．AC两点间的电压一定等于BC两点间的电压三、填空题15．如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：U ab=____V，U bc=____V，U ac=3V．16．有一个电铃，它的电阻是10Ω，额定电压为6V。
九年级物理上册 13.6《探究串、并联电路中的电流》同步练习3 (新版)粤教沪版
《探究串、并联电路中的电流》1、通过实验探究，你得出的串联电路电流的规律是______________________，并联电路电流的规律是____________________________。
2、如图所示的电路图中，电流表A3的读数是0.52A，表A2的读数是0.24A，则表A1的读数是___________。
3、根据图所示的电路，在由方框内画出电路图，并标明电流表的正、负接线柱。
当开关闭合后，电流表A1的示数为0.25安，通过灯L1的电流为___________安，电流表A2的示数为0.47安，通过灯L2的电流为_________安。
4、唐伟同学按如图所示的电路图实验，探究并联电路的电流特点，右边给出了电流表1和表3的示数，但唐伟忘了哪个图是表3的示数。
请你结合你探究的并联电路的电流特点，帮唐伟计算一下表2的示数大概是多少？并将分析过程写出来。
5、下列都是陈涛同学探究同来的关于串、并联电路电流规律的一些说法，你认为不正确的是（）A、串联电流处处相等B、并联电路中干路电流等于各支路电流之和C、两个灯泡通过的电流相等，它们之间一定是串联D、并联电路中的支路电流等于干路电流减去其他支路电流6、有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只灯泡的电流是（）A、0.2AB、10AC、0.01AD、4A7、为了测量电路图中通过灯泡L1的电流，电流表应该接在图中的哪一个位置（）A、只能在A点B、只能在B点C、只能在C点D、A、B、C三点都可以8、两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（）A、这两只灯泡一定是串联的B、这两只灯泡一定是并联的C、这两只灯泡可能是串联的D、这两只灯泡可能是并联的9、为了测量电路图中通过灯泡L1的电流，电流表应该接在图中的哪一个位置（）A、在A点B、在B点C、在C点D、在D点10、张皓同学根据课本上的要求，探究并联电路中干路电流与各支路电流有什么关系？请你结合你探究这个实验的情况，和张皓一起完成探究实验报告。
探究串、并联电路中的电流同步练习+2022-2023学年沪粤版九年级物理上学期【附答案】
探究串、并联电路中的电流同步练习1．有同种材料、一样长短的导线A、B（如图所示），接入电路中时，通过它们的电流分别为I A、I B，则I A、I B的大小关系为（）A．I A＝I B B．I A＜I BC．I A＞I B D．以上均有可能2．如图所示的电路中，闭合开关S后，电流表A1、A2和A3的电流分别为2A、1.5A和1A，则流过L1、L2和L3的电流分别为（）A．0.5A、0.5A和1A B．1A、0.5A和0.5AC．0.5A、1A和1A D．1A、1A和0.5A3．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变4．有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为0.2A，那么通过第18只小灯泡的电流是（）A．200A B．10A C．20A D．0.2A5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表A1和A2指针偏转分别如图乙、丙所示，通过灯泡L1和L2的电流分别为（）A．2.1A 0.22A B．1.1A 2.1AC．0.78A 0.42A D．1A 1.1A6．如图所示，开关S闭合后，甲、乙两电流表的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）A．电流表使用前未调零的缘故B．灯泡L1和L2的规格不同C．电流表在电路中的位置不同D．灯泡L1和L2在电路中的位置不同7．小明用三个电流表和两个不同规格的小灯泡做实验，探究并联电路电流的特点，其连接电路如图所示，闭合开关后，说法正确的是（）A．电流表A2的示数等于电流表A3的示数B．电流表A3测量通过等L1的电流C．电流表A1的示数等于电流表A2和A3的示数之和D．电流表A3测量的是干路电流8．不同规格的灯泡L1、L2、L3及满足测量要求的电流表A1、A2、A3、A4、A5组成的电路图如图所示，A1、A2、A3、A4、A5的示数分别为I1、I2、I3、I4、I5，闭合开关，灯都发光，则（）A．若一段时间后，灯L2断路，灯L1、L3仍能发光B．若一段时间后，灯L2短路，灯L1、L3仍能发光C．灯都发光的过程中，I1＝I2＝I3D．灯都发光的过程中，I4＝I59．小明利用如图所示的电路验证并联电路电流关系，其中一根导线接错了。
九年级物理上册：13.6探究串并联电路中的电流同步练习1新版粤教沪版1127323.doc
《探究串、并联电路中的电流》1．如图1所示的电路中，将电流表分别接在电路中a、b、c 三处，测出通过各处的电流为I a、I b、I c，它们之间的关系是_________，在串联电路中，电流表接入电路中的位置对测量结果__________影响。
图1 图22．如图2所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为I a、I b、I c，则三个电流值间的关系是_________。
3．有0~0.6 A和0~3 A两个量程的电流表，某次测量中用0~0.6 A的量程，从0~3 A量程的刻度盘上发现指针正指在2.4 A 的刻度线上，测得实际电流大小为（）A.2.4 AB.0.44 AC.0.48 AD.0.8 A4．在图3电路中，如果电流表的示数是1.2 A，通过灯泡L1的电流是0.7 A,则流过灯泡L2的电流是__________。
图35．如图4所示的电路中，下列说法中正确的是（）图4A.电灯L１、Ｌ２是串联B.电流表测电灯L１的电流C.电流表测电灯L２的电流D.开关S只控制电灯L２6．如图5所示电路，电表a、b都是电流表，由图可知（）图5A.a测通过L1的电流，b测通过L2的电流B.a测通过干路的电流，b测通过L1的电流C.a测通过干路的电流，b测通过L2的电流D.a测通过L1的电流，b测通过干路的电流7．如何进行下列探究活动用电流表测量通过L2的电流，图6是某同学的实物接线图。
（1）请指出这个实物连接图中的三处错误；图6（2）画出改正错误后的电路图。
参考答案1．I a=I b=I c没有2．I a=I b+I c3．C4．0.5 A5．B6．D7．(1)开关闭合后将发生短路；电流表测量的不是灯L2中的电流；电流表正、负接线柱接反了（2）略。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《探究串、并联电路中的电流》
1、通过实验探究，你得出的串联电路电流的规律是______________________，并联电路电流的规律是____________________________。
2、如图所示的电路图中，电流表A3的读数是0.52A，表A2的读数是0.24A，则表A1的读数是___________。
3、根据图所示的电路，在由方框内画出电路图，并标明电流表的正、负接线柱。
当开关闭合后，电流表A1的示数为0.25安，通过灯L1的电流为___________安，电流表A2的示数为0.47安，通过灯L2的电流为_________安。
4、唐伟同学按如图所示的电路图实验，探究并联电路的电流特点，右边给出了电流表1和表3的示数，但唐伟忘了哪个图是表3的示数。
请你结合你探究的并联电路的电流特点，帮唐伟计算一下表2的示数大概是多少？并将分析过程写出来。
5、下列都是陈涛同学探究同来的关于串、并联电路电流规律的一些说法，你认为不正确的是（）
A、串联电流处处相等
B、并联电路中干路电流等于各支路电流之和
C、两个灯泡通过的电流相等，它们之间一定是串联
D、并联电路中的支路电流等于干路电流减去其他支路电流
6、有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只灯泡的电流是（）
A、0.2A
B、10A
C、0.01A
D、4A
7、为了测量电路图中通过灯泡L1的电流，电流表应该接在图中的哪一个位置（）
A、只能在A点
B、只能在B点
C、只能在C点
D、A、B、C三点都可以
8、两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（）
A、这两只灯泡一定是串联的
B、这两只灯泡一定是并联的
C、这两只灯泡可能是串联的
D、这两只灯泡可能是并联的
9、为了测量电路图中通过灯泡L1的电流，电流表应该接在图中的哪一个位置（）
A、在A点
B、在B点
C、在C点
D、在D点
10、张皓同学根据课本上的要求，探究并联电路中干路电流与各支路电流有什么关系？请你结合你探究这个实验的情况，和张皓一起完成探究实验报告。
提出问题：并联电路中干路电流与各支路电流有什么关系？
猜想和假设：_________________________________________________。
猜想的依据：_________________________________________________。
设计实验：见课本
电路图：将你测量干路和各支路电流的电路图分别画在下面空白处，并标明电流表的正、负接线柱。
进行实验：下面是张皓同学进行实验的连接图，与你设计的电路图相同吗？
其中，甲图中电流表测__________灯电流，乙图中电流表测_________灯电流，丙图中电流表测_________电流。
张皓同学在实验中，记录了如下数据：I1=0.24A，I2=0.24A，
I3=0.48A。
分析和论证：张皓通过对实验数据的分析，得出如下结论：并联电路中各支路的电流相等；总电流等于各支路电流的两倍。
评估：请对张皓的实验进行评估：
实验设计有没有不合理的地方？_________________________________。
操作中有没有什么不足的地方？___________________________________。
测量结果是不是可靠？___________________________________________。
实验结论是不是正确？________________________________________。
交流：请你将你对张皓的实验的评估意见，与同桌、小组其他同学交流一下，看看他们对你的评估意见有什么看法？老师又是怎样评估张皓的实验的？
11、如图所示是郑武同学用电流表测灯泡L2中电流连接的线路。
（1）电流表连接有什么错误？
（2）现要测灯L1中的电流，只允许变动一根导线的一个端点的接线位置，请在图中用虚线①标出，并在改动的导线上打“×”。
（3）在（2）的基础上，若要测出L2L1两灯的总电流而且又只允许再变动一根导线上一个端点的位置，请在图上再用虚线②标出。
12、李冶同学通过多次电学实验，总结得出做电学实验的注意事项：
①在连接电路前，一定要熟悉电路图（有时要自己设计）；
②动手接线时，一定要从电源的正极出发，依照电路图上所画元件的顺序依次接线；
③接线的原则是先串联后并联；
④接电流表时，让电流从“-”柱流入，并选择合适是量程；
⑤连接导线时，开关处于闭合状态；
⑥接完线后，合上开关，但灯泡不亮或电流表没反应，就叫老师检查。
你觉得李冶同学归纳的注意事项全对吗？如果有不对的，应怎样改正？你在做电学实验时，是否也存在某些不正确的方法？你还有什么其他的实验注意事项？
13、如图所示，当开关S闭合时，灯L1、L2不亮。
某同学用一根导线去检查电路的故障：他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮；然后并接在灯L2两端时发现两灯均不亮。
（1）由此可以判断故障是_________。
（2）除了导线，你还可以使用___________进行检查。
把步骤和现象写在下面横线上。
步骤和现象一：_____________________________________；
步骤和现象二：_____________________________________。
参考答案与解析：
1、串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。
2、0.28A。
3、如图：
流过L1的电流：0.25A，流过L2的电流：0.22A
4、A2的示数为：1.28A
A3的示数：1.4A，测的是干路的电流
A1的示数：0.12A，是并联电路中的一个支路的电流，可知另一个支路的电流为：1.4A－0.12A ＝1.28A
5、C 根据串并联电路中电流的规律，很容易判断出ABD正确。
对于答案C，如果两个完全相同的灯泡并联在电路中，则流过这两个灯泡的电流也是相同的，所以C答案错。
6、A 因为是串联关系，所以在电路中的电流处处相等。
注意单位的换算。
7、D 因为是串联关系，所以在电路中的电流处处相等，所以测量串联电流的电流的时候，电流表放在哪个位置都是合适的。
8、CD 题中没有指明两只灯泡是串联还是并联，若两只灯串联，根据串联电路中各处电流相等可知两灯泡中电流相等；若两只灯并联，根据两支路的电流可能相等知两灯泡中电流相等，由此可知选项C、D正确。
9、C 在测量各支路电流的时候，电流表必须串联在这个支路中
10、猜想和假设：并联电路中干路电流大于各支路电流，等等。
电路图：略。
进行实验：差不多（或相同）等等。
L1，L2，干路。
评估：实验设计中有不合理的地方：仅仅测量了一次实验数据，有很大的偶然性；操作中有不足的地方：选用了完全相同的灯泡进行实验，没用不同的进行实验；测量结果不可靠：普遍性不足，故不可靠；实验结论不完全正确。
交流：略。
11、（1）从电源正极出发，根据电流流向跟踪各电路元件，直到电源负极，可以看出，灯
L1（由S1控制）与灯L2（由S2控制）并联，由电流表测灯L2支路电流，但“+”、“-”柱接反了。
（2）要想用电流表测灯L1中电流，可将电源负极至电流表“3”接线柱上一根线的“3”端改接到电流表的“-”端，见虚线①。
（3）在上述电路改动的基础上，要想测灯L1、L2中的总电流，可将灯L2右端至电流表“-”接线柱的一根导线的“-”端改接到电流表的“3”端，见虚线②。
（4）改动后的电路见图
12、不全对，④、⑤和⑥明显是错误的。
改正如下：④让电流从“+”柱流入；⑤开关处于断开状态；⑥接完线后，要仔细检查电路，正确无误后才能合上开关通电，发现灯泡不亮或电流表没反应，及时断开开关，并请老师指导。
②③要求是不确定的
13、L1内部断开。
其它方法：可以用电流表；
一、电流表并接在灯L1两端，灯L2亮，灯L1不亮，电流表有示数；
二、电流表并接在灯L2两端，灯L1、L2都不亮，电流表无示数。
