塑料电镀基础知识培训
电镀基础知识培训 ppt课件
电镀基础知识
镀 前 处 理 — 清
初级职能培训
洗
清洗及水洗是电镀工艺不可缺少的组成部分， 水洗质量的好坏对于电镀工艺的稳定性和电镀产 品的外观、耐蚀性等有很大影响。主要防止镀液 带入下一次工序污染镀液。不同的清洗方法，有 不同的清洗效果。逆流清洗需用的水量比其他清 洗方法用水量少，有利于废水的处理和回收利用。 一般用来清洗的为自来水，浓水，纯水等。
电镀基础知识
2.电解液中导电盐的影响
初级职能培训
增强溶液导电性，提高分散能力。
3. 电解液中缓冲剂的影响 增强溶液导电性，提高分散能力。
4.电解液中活化剂的影响
阳极活化剂，能促进阳极溶解，使镀液中镍离 子得到正常补充，氯化物含量过低，阳极易钝化， 过高，阳极溶解过快，镀层结晶粗糙。
电镀基础知识
5.添加剂的影响
实际生产验证故障是否真正解决。
电镀基础知识
电镀设备
初级职能培训
镀槽，电器设备，行车，挂具等。
生产设备的状况关系到产品的品质。生产线 的设备必须在生产的时候是完好的。要求操作 者做好生产线的维护和保养。保证在一个维护 周期内生产线可以正常的运行没有故障和品质 问题。生产线的维护要结合实际情况，制定合 理有效的维护计划和方法，并将维护的情况形 成记录。
电镀基础知识
电镀阶段—电镀原理
电源
O2 + H+ Ni++ OH阳极 阴极 _ H2
初级职能培训
+
O2
Ni
阳极
电镀基础知识
电镀阶段—电镀原理（以镀镍为例）
阴极反应
Ni2+ + 2e2H+ + 2e阳极反应 Ni Ni2+ + 2eNi (金属) H2
电镀基础培训资料
电镀基础培训资料电镀基础培训资料（一）一、电镀的概念与分类电镀是一种利用电解原理将金属沉积在物体表面的技术。
通过在导体表面形成一层金属膜，可以增加其外观的美观性、耐腐蚀性和导电性能。
根据电镀所用的金属不同，电镀可以分为许多类型，其中常见的有镀铬、镀镍、镀锌、镀铜等。
每种电镀方法都有其独特的用途和特点。
二、电镀工艺电镀可以分为四个基本步骤：准备工作、前处理、电镀过程和后处理。
1. 准备工作：首先，需要准备好适合电镀的基材。
通常，金属和合金是最常见的基材。
然后，对基材进行清洁和表面处理，以确保金属能够均匀沉积。
清洁过程可以使用化学溶液、机械清洗或喷砂等方法。
2. 前处理：前处理的目的是进一步清洁基材表面，并为金属沉积创造条件。
在前处理中，常用的方法包括脱脂、酸洗、电解除锈和活化等。
这些步骤可以去除杂质和氧化物，并提高基材的表面活性。
3. 电镀过程：电镀过程通过电解槽中的电流和电解液中的金属离子来实现。
在电解槽中，工件作为阴极放置，金属电解液中的金属离子由阳极释放。
金属离子在电解液中移动并与工件的表面反应，形成金属沉积层。
4. 后处理：电镀完成后，需要进行后处理以提高镀层的质量和外观。
常见的后处理包括洗涤、中和、抛光、防氧化和烘干等。
三、电镀的应用电镀在各个行业中起着重要作用。
以下是一些常见的应用领域：1. 五金制品：镀铬、镀镍、镀锌等电镀方法广泛应用于五金制品的表面处理上，以提高其外观质量和耐腐蚀性。
2. 汽车工业：电镀在汽车制造中有重要的应用，如镀铜、镀镍、镀锌等涂层的使用，可以提高汽车零部件的抗腐蚀性能。
3. 电子行业：电镀在电子产品的制造过程中起着关键作用。
例如，在电路板制造中，电镀可以用于金手指的制备，以实现电路板与其他设备的连接。
4. 配饰制造：珠宝、手表、眼镜等配饰制造行业也广泛应用电镀技术，以增加产品的美观性和耐磨性。
总之，电镀是一种常见的金属表面处理技术，通过在基材表面形成一层金属沉积层，可以提高产品的外观、耐蚀性和导电性能。
电镀基础知识培训
电镀基础知识培训一、电镀的原理1.1 电镀的基本原理电镀是利用电解作用和电化学还原反应在导电基材表面沉积金属的工艺。
通过外加电流，金属离子在阳极上发生氧化，并通过电解液迁移到阴极上，在阴极上接受电子并还原成金属沉积在基材表面。
这一过程是一个复杂的电化学反应过程，主要包括阳极氧化反应和阴极还原反应两个过程。
1.2 电镀的影响因素电镀工艺的质量受到许多因素的影响，主要包括电流密度、电解液成分、温度、搅拌、阳极和阴极表面的处理等。
这些因素直接影响金属沉积的均匀性、致密性、附着力和成膜速度等性能。
二、电镀的分类按照电解液的成分和金属沉积的方式，电镀可分为多种类型。
常见的电镀包括镀铬、镀镍、镀铜、镀锌等。
2.1 镀铬镀铬是一种常见的电镀工艺，其主要用途是提高金属基材的耐腐蚀性和外观。
镀铬工艺一般采用六价铬盐作为电镀液，通过外加电流将铬沉积在基材表面，形成一层具有镜面效果的金属膜。
2.2 镀镍镀镍是一种通用的电镀工艺，其主要作用是增加基材的硬度、耐磨性和耐腐蚀性。
镀镍工艺一般采用镍盐作为电镀液，通过外加电流将镍沉积在基材表面，形成一层致密、均匀的金属膜。
2.3 镀铜镀铜是一种常见的电镀工艺，其主要用途是提高基材的导电性和焊接性能。
镀铜工艺一般采用铜盐作为电镀液，通过外加电流将铜沉积在基材表面，形成一层致密、均匀的金属膜。
2.4 镀锌镀锌是一种常见的防腐蚀电镀工艺，其主要作用是提高基材的抗氧化性和耐蚀性。
镀锌工艺一般采用锌盐作为电镀液，通过外加电流将锌沉积在基材表面，形成一层紧密结合的锌铁合金薄膜。
三、电镀工艺的步骤电镀工艺一般包括预处理、电镀和后处理三个步骤。
预处理包括除油、除锈、脱脂、清洗等，旨在保证基材表面的清洁度和光洁度。
电镀是将金属沉积在基材表面的过程，旨在改善基材的性能和外观。
后处理一般包括清洗、烘干、检验、包装等，旨在保证电镀层的质量和稳定性。
四、电镀工艺的质量控制电镀工艺的质量受到许多因素的影响，需要采取一系列措施进行质量控制。
塑料电镀工艺知识培训
2020/4/26
信邦集团
11
3、中和。
主要成份及含量：CP盐酸（ 10-20ml/L） 水合联氨（0.5-1.5ml/L）
操作条件：
温度: 室温；搅拌: 空拌 作用：
产品经过化学粗化后，经水洗，表面微孔结构 中会残留一些六价铬和其他杂质，如果让六价铬 残留进入钯水缸，污染钯水（六价铬会将二价锡 氧化为四价锡，从而影响钯水的稳定性），利用 水合联氨在强酸条件下的还原性可以将残留在胶 件表面的六价铬清洗干净，以防止下一工序的钯 水溶液受到污染。
过滤 4转/小时以上
作用：
除去塑胶件表面在模压、存放和运输过程中残留的灰尘和油 污，或者因不规范操作引起的手印油污等，以保证塑胶件能在 下一个工序中均匀地进行表面粗化。除油是利用热碱溶液对油 脂的皂化和乳化作用，将素材表面油污除去的过程。碱性溶液 包括两个部分：一部门是碱性物质，如氢氧化钠、碳酸钠；另 一部分是硅酸钠、乳化剂等表面活性物质。碱性物质的皂化作 用除去可皂化油，表面活性剂的乳化作用除去不可皂化油。
2020/4/26
信邦集团
21
作用:
• 在活性金属原子钯的催化作用下，化学铜溶液中 铜离子与甲醛发生氧化还原反应，溶液中的铜离 子被还原成铜金属晶体均匀排列在塑胶件表面形 成宏观的化学铜镀层，形成一层金属膜，实现胶 件由不导电性向导电性的转变，为后续的电镀工 序提供导电的条件。
• 880A为主盐提供铜离子、 补充液Y 为甲醛主要为还原剂、 补充液Z为PH调节剂（由于化学铜的过程是药液PH降低 的过程，因此必须向药液中加入PH调节剂，以维持药液 的PH值在正常范围内。）、880E EDTA为络合剂（以甲 醛作还原剂的化学铜溶液是碱性的，为防止铜离子形成氢 氧化物沉淀析出，镀液中必须加入络合剂，以使铜离子成 为铬离子状态）。
塑料电镀基础知识
塑料电镀基础知识目录一、塑料电镀概述 (2)1.1 塑料电镀的定义 (3)1.2 塑料电镀的应用范围及重要性 (3)1.3 塑料电镀的分类 (5)二、塑料电镀基本原理 (6)2.1 电镀液组成及作用 (7)2.1.1 电解质 (8)2.1.2 添加剂 (9)2.1.3 载体液 (10)2.2 电镀过程原理 (11)2.2.1 金属离子沉积过程 (12)2.2.2 界面反应及极化现象 (13)三、塑料表面处理工艺 (14)3.1 塑料材质分类及其性能特点 (15)3.1.1 通用塑料性能特点 (17)3.1.2 工程塑料性能特点 (18)3.2 表面预处理工艺步骤 (19)3.2.1 清洁处理 (20)3.2.2 蚀刻处理 (21)3.2.3 化学镀镍打底处理 (23)四、塑料电镀工艺流程 (24)4.1 电镀前准备事项及操作要求 (25)4.1.1 清洗与干燥要求 (26)4.1.2 设备检查与调试要求 (27)4.2 具体工艺流程介绍与分析 (28)一、塑料电镀概述塑料电镀是一种将塑料与电镀技术相结合的表面处理技术，通过在塑料表面进行电镀，可以获得金属镀层，从而提高塑料的装饰性、耐磨性、耐腐蚀性和导电性等性能。
塑料电镀广泛应用于汽车、电子、家电、航空航天等领域，成为现代工业中不可或缺的一种表面处理技术。
塑料电镀的基本原理是利用电化学过程，在塑料表面沉积一层金属镀层。
这个过程包括塑料表面的预处理、电镀液的配制、电镀过程的控制等多个环节。
由于塑料与金属在性质上的差异，塑料电镀需要解决的关键问题包括塑料表面的活性、电镀液的稳定性、镀层的附着力等。
随着工业技术的发展，塑料电镀技术也在不断进步。
新型的塑料电镀工艺和材料不断涌现，如环保型电镀液、高性能塑料材料等，使得塑料电镀在性能上得到了很大的提升。
随着人们对环保和可持续发展的重视，环保型塑料电镀技术也成为了研究的热点，为塑料电镀的未来发展提供了广阔的空间。
电镀基本知识培训
七.电镀的废水处理
电镀车间排放的各种废水主要含铬，氰，镉， 酸，碱以及某些重金属离子（如铜，镍，锌， 铝，银等）。电镀废水危害性极大应认真慎 重进行处理。 常用的废水处理方法主要有络合法，离子交 换法，碱性氯化法，电解法，钡盐沉淀法， 生物处理法，活性碳法等。 对于电镀废水处理后的污泥废渣一般情况下 应按废水性质分别进行处理。处理中要防止 对大气，水源和土壤引起二次污染，应充分 考虑对废渣综合利用或处理的可能性。
2.电镀必须的条件是外加直流电源，镀液和 镀件及阳极组成的电解装置。 3.电镀的目的是通过改变零件的外观和物理 化学性质，达到装饰性，耐蚀性和耐磨性 等各种技术性能。还可根据具体的工艺要 求施加某种功能性镀层，如焊接性，电能 性，磁能性，光能性镀层等，充分扩大金 属材料的应用范围。
二.电镀的设备
六.镀液分析
电镀溶液中各种无机盐按其含量的多少，可以分为 常量元素和微量元素。 1.常量元素分析 常量元素分析一般用重量法，酸碱 滴定法，等各种滴定方法。 2.微量元素分析 微量元素分析一般用各种仪器分析， 如分光光度计，原子吸收仪等等。 3.对于分析时间较长的微量元素，如各种添加剂， 则不用分析只需要工艺人员用作霍尔槽试验来判断， 然后再调整各种添加剂的比例。 4.分析用的器皿设备 4.1各种纯度化学试剂 4.2各种分析用的玻璃器皿 4.3各种计量设备

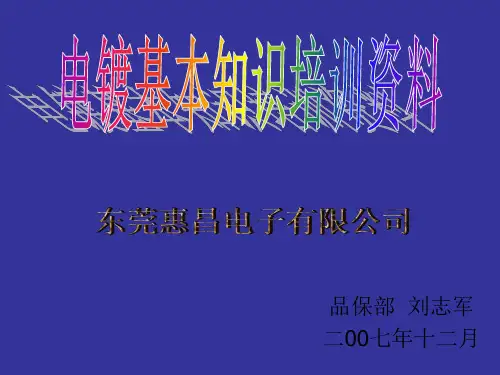

品保部 刘志军 二00七年十二月
目录
• • • • • • • • 电镀的概念 电镀的设备 金属制品的镀前处理 电镀工艺 特种电镀 镀液的分析 电镀的废水处理 END
一.电镀的概念
1.电镀是利用电解方法对零件进行表面加工 的一种工艺。电镀时零件为阴极，镀液中 的金属离子在直流电的作用下沉积在零件 表面形成均匀，致密的金属镀层。
塑料电镀基础知识培训(共11页)
塑料(sùliào)电镀基础知识培训一.塑料电镀(diàndù)概述：1.塑料(sùliào)电镀件的特点：塑料件电镀后,既保持了制品分量轻,抗蚀性好的特点,又赋予其金属的导电性, 耐磨性,装饰件等特点.它不仅可用于装饰品,还可用于某些(mǒu xiē)具有特殊要求的零部件.塑料电镀件的性能:塑料电镀件与金属零件相比,有许多优越性.a. 分量轻塑料的密度为0.9-2.2g/cm3,最轻的塑料是聚丙烯,密度为0.9-0.91g/cm3,比水还轻.b. 耐蚀性好塑料件本身抗蚀性能比金属强, 电镀后仍比金属强.c. 易成型塑料件易成型,普通形状的零件生产速度比金属快10 倍以上.生产装饰性塑料电镀件时,只要模具的表面粗糙度适宜,成型的塑料件可获得光滑的平面, 电镀前无需抛光, 即可获得高装饰性外观.二.塑料电镀件的主要性能: 塑料电镀件的主要性能是指塑料与金属的结合力,塑料电镀件的机械强度,耐热性能,抗蚀性能,生产性能等五个方面.⑴. 结合力结合力的大小,与塑料本身的物料、化学性能有关.不同种类的塑料与金属镀层之间的结合力相差很大. 目前用作装饰性塑料电镀件,主要是ABS 塑料,其次是改性聚丙乙烯和聚丙烯.⑵. 抗蚀性能: 塑料电镀件因镀层组合以及镀层厚度的不同,其抗蚀性能有很大差别.塑料电镀件的抗蚀性之所以比具有同样镀层的金属件高,是因为塑料电镀件的腐蚀不同于金属件的腐蚀.首先,塑料电镀件是按阳极保护机理进行腐蚀的.轻者, 因铜镀层的腐蚀镀层浮现铜绿或者暗褐色斑点.可能引起局部镀层鼓泡或者起皮;重者, 由于铜镀层彻底被腐蚀,导致铜镀层溶解,镀层全部脱落. 因此,对于要求抗蚀性能很高的塑料电镀件,应采用双层镍加微孔铬镀层.其次,塑料与金属镀层不可能形成原电池, 即使浮现腐蚀斑点,也不可能向深度延伸,仅作横向扩展.⑶. 耐热性: 塑料电镀件的耐热性能,主要取决于塑料本身的耐热能力, 以及金属镀层的结合强度.其次,也与金属镀层的耐热性能有关.不同种类的塑料,其耐热性能各不相同.任何一种塑料电镀后,其耐热能力都将有不同程度的提高.如下表：ABS 塑料的耐热性能和变形温席塑料名称热变形温度(℃) 镀层厚度(μm) 耐热性能提高率(%)电镀前电镀后ABS 85 ．5 98 ．6 Cu30 Ni5 Cr0.2 15 ．2⑷. 机械强度: 塑料电镀件的机械强度与塑料的种类密切相关.普通情况下,塑料件电镀后,其刚性均有所提高.⑸. 生产性能: 金属件的制作,普通要经过冲压、车、钳、刨、磨等繁杂的机械加工工序。
塑料电镀基础知识培训.
塑料电镀基础知识培训一.塑料电镀概述：1.塑料电镀件的特点：塑料件电镀后,既保持了制品重量轻,抗蚀性好的特点,又赋予其金属的导电性,耐磨性,装饰件等特点.它不仅可用于装饰品,还可用于某些具有特殊要求的零部件.塑料电镀件的性能:塑料电镀件与金属零件相比,有许多优越性.a. 重量轻塑料的密度为0.9-2.2g/cm3,最轻的塑料是聚丙烯,密度为0.9-0.91 g/cm3,比水还轻.b. 耐蚀性好塑料件本身抗蚀性能比金属强,电镀后仍比金属强.c. 易成型塑料件易成型,一般形状的零件生产速度比金属快10倍以上.生产装饰性塑料电镀件时,只要模具的表面粗糙度适宜,成型的塑料件可获得光滑的平面,电镀前无需抛光,即可获得高装饰性外观.二.塑料电镀件的主要性能: 塑料电镀件的主要性能是指塑料与金属的结合力,塑料电镀件的机械强度,耐热性能,抗蚀性能,生产性能等五个方面.⑴. 结合力结合力的大小,与塑料本身的物料、化学性能有关.不同种类的塑料与金属镀层之间的结合力相差很大.目前用作装饰性塑料电镀件,主要是ABS塑料,其次是改性聚丙乙烯和聚丙烯.⑵. 抗蚀性能: 塑料电镀件因镀层组合以及镀层厚度的不同,其抗蚀性能有很大差别.塑料电镀件的抗蚀性之所以比具有同样镀层的金属件高,是因为塑料电镀件的腐蚀不同于金属件的腐蚀.首先,塑料电镀件是按阳极保护机理进行腐蚀的.轻者,因铜镀层的腐蚀镀层出现铜绿或暗褐色斑点.可能引起局部镀层鼓泡或起皮;重者,由于铜镀层完全被腐蚀,导致铜镀层溶解,镀层全部脱落.因此,对于要求抗蚀性能很高的塑料电镀件,应采用双层镍加微孔铬镀层.其次,塑料与金属镀层不可能形成原电池,即使出现腐蚀斑点,也不可能向深度延伸,仅作横向扩展.⑶. 耐热性: 塑料电镀件的耐热性能,主要取决于塑料本身的耐热能力,以及金属镀层的结合强度.其次,也与金属镀层的耐热性能有关.不同种类的塑料,其耐热性能各不相同.任何一种塑料电镀后,其耐热能力都将有不同程度的提高.如下表：ABS塑料的耐热性能和变形温席塑料名称热变形温度（℃）镀层厚度（μm）耐热性能提高率（%）电镀前电镀后ABS 85．5 98．6 Cu30 Ni5 Cr0.2 15．2⑷. 机械强度: 塑料电镀件的机械强度与塑料的种类密切相关.一般情况下,塑料件电镀后,其刚性均有所提高.⑸. 生产性能: 金属件的制作,一般要经过冲压、车、钳、刨、磨等繁杂的机械加工工序。
塑料电镀工艺知识培训
主要成分及含量： 硫酸 （12-18ml/L） 过硫酸铵 （5-8g/L）
操作条件：温度 室温 搅拌 空气搅拌
作用：光亮铜在空气中很容易氧化，活化过程可以 除去氧化膜和残留在产品表面的酸铜光亮剂，为 镀镍做准备，活化液可以在铜表面进行弱浸蚀， 增加镍铜层的结合力。
PPT文档演模板
2020/11/12
PPT文档演模板
2020/11/12
塑料电镀工艺知识培训
超声波除油的作用
超声波强化除油，就是利用了冲 击波对油膜的破坏作用及空化现象 产生的强烈搅拌作用。
PPT文档演模板
2020/11/12
塑料电镀工艺知识培训
2、粗化。
主要成份：铬酸酐、CP硫酸、858微蚀湿润剂 操作条件：温度： 66-70℃；
PPT文档演模板
2020/11/12
塑料电镀工艺知识培训
PPT文档演模板
•粗化后电镜扫描的三种状态
2020/11/12
塑料电镀工艺知识培训
粗化扯三价铬机工作原理
• 使三价铬还原成六价铬 根据电化学原理三价铬离子在阳极上氧
化为六价铬离子，同时减少铬酸用量，阴 极上还原的三价铬留在三价铬电解陶瓷缸 内，从而降低槽液中三价铬离子的浓度。 • 除去粗化药液中的杂质,如铜，镍，锌，镍 等金属杂质 。
过滤 6转/小时以上
电镀培训计划及方案
一、培训背景随着我国工业的快速发展，电镀技术在各个领域得到了广泛应用。
为了提高我国电镀行业的技术水平，培养一批高素质的电镀技术人才，特制定本培训计划及方案。
二、培训目标1. 提高学员对电镀基础知识的掌握程度；2. 培养学员实际操作能力，使其能够独立完成电镀工艺；3. 提升学员对电镀设备、材料及环保法规的了解；4. 增强学员的团队协作和沟通能力。
三、培训对象1. 电镀行业从业者；2. 对电镀技术感兴趣的人员；3. 相关院校师生。
四、培训时间为期2个月，每周一至周五，共计80课时。
五、培训内容1. 电镀基础知识（1）电镀原理及分类；（2）电镀材料及设备；（3）电镀工艺流程；（4）电镀缺陷分析及解决方法。
2. 电镀工艺操作（1）电镀设备操作；（2）电镀工艺参数调整；（3）电镀工艺质量控制；（4）电镀生产安全管理。
3. 电镀环保法规及环保技术（1）电镀废水、废气、固废处理；（2）环保法规及标准；（3）绿色电镀技术。
4. 团队协作与沟通能力（1）团队协作技巧；（2）沟通技巧；（3）项目管理。
六、培训方法1. 讲座：邀请电镀行业专家进行专题讲座，系统讲解电镀技术及相关知识。
2. 实践操作：在专业老师的指导下，学员进行电镀设备操作、工艺参数调整、电镀工艺质量控制等实践操作。
3. 案例分析：通过分析实际电镀案例，使学员掌握电镀缺陷分析及解决方法。
4. 小组讨论：学员分组讨论，提高团队协作与沟通能力。
5. 考试：对学员进行理论知识和实践操作考核，检验培训效果。
七、培训师资1. 邀请电镀行业资深专家担任主讲教师；2. 聘请具有丰富实践经验的电镀工程师担任实践操作指导教师；3. 邀请企业项目经理进行团队协作与沟通能力培训。
八、培训费用培训费用为每人2000元，包括培训资料、实践操作材料、考核证书等。
九、培训安排1. 第一阶段：电镀基础知识（20课时）2. 第二阶段：电镀工艺操作（30课时）3. 第三阶段：电镀环保法规及环保技术（20课时）4. 第四阶段：团队协作与沟通能力（10课时）十、培训效果评估1. 学员满意度调查；2. 学员理论知识和实践操作考核；3. 学员就业跟踪调查。
电镀技术培训基础资料
第二章 镀层与镀液性能测试及仪器
中性盐雾试验（NSS试验） 1）试验溶液
将化学纯的氯化钠溶于蒸馏水或去离子水中，其浓度为50 g/L±5 g/L；溶液的pH值为6.5-7.2，使用前须过滤。
2）试验条件 ①试验温度：35℃±2℃； ②相对湿度：>95%； ③盐水溶液pH值：6.5-7.2； ④降雾量：1.5±0.5mL/（h·80cm2）； ⑤喷雾时间：连续喷雾。应按被试覆盖层或产品标准的要求而定。
22
第二章 镀层与镀液性能测试及仪器
6、电镀层硬度试验 （1） 划痕法
划痕法的设备比较简单，锉刀硬度法即是其中的一种。 （2）压痕法
压痕法使用专用的显微硬度计或附有硬度测定装置的金相显微镜。 （3）维氏和努氏显微硬度测定
参考标准：GB/T9790-1988 《金属覆盖层及其他有关覆盖层 维氏和 努氏显微硬度试验》。
21
第二章 镀层与镀液性能测试及仪器
5、电镀层孔隙率测量 应用较广的镀层孔隙率测试方法使用的是铁试剂试验法和潮湿硫
（硫华）试验法。
参考标准： GB/T 17721-1999 《金属覆盖层 孔隙率试验 铁试剂试验》 本方法特别适用于工程用铬覆盖层。
GB/T 18179-2000 《金属覆盖层 孔隙率试验 潮湿硫（硫华）试验》。 本方法特别适用于在还原硫气氛中不明显变色的各种单层或组合覆盖 层，例如：金、镍、锡、锡-铅、钯及其合金。
五金电镀
13
第一章
第一章 电镀基础知识
3、影响质量因素 1）镀前处理
除油、水洗、活化、酸蚀等 2）镀液特性和状况
镀液性质、各组分的含量等 3）基体金属状况
电负性、带电入槽等 4）电镀过程
电流密度、温度、送电方式、搅拌等
电镀基本工艺培训课件(PPT 42张)
杨波 2015.9.28
目录
一、塑料电镀概述 二、ABS化学镀及前处理 三、常规电镀
一、塑料电镀概述
塑料金属化
充分发挥塑料及 金属的特性
经济效益
二、ABS化学镀及前处理
1、流程简述 除油、除蜡 亲水 粗化 中和
预 浸
除油粉、除蜡水 H2SO4、整面剂 H2SO4、CrO3 HCl、N2H4·H2O
阳极：4OH- → 2H2O + O2↑ + 4e 阴极：2H+ + 2e → H2↑ Cr3+ → Cr6+ + 3e Cr6+ + 3e → Cr3+
将粗化废液放在阳极室，阴极室注入硫酸（主要起导电作 用），通直流电后，三价铬在阳极表面氧化成六价铬，同时某些金属 杂质离子通过隔膜向阴极室迁移，从而达到粗化废液的再生和纯化。
硫酸 加入硫酸可以提高镀液的电导率并通过共同离子效 应，降低铜离子的有效浓度，从而提高阴极极化作用， 改善镀液的分散能力，使铜镀层结晶细致。此外，硫 酸的加入还有防止镀液中的硫酸亚铜水解而生成氧化 铜的作用，减少阳极钝化现象。因此，可以避免产生 氧化亚铜的疏松镀层，提高了镀液的稳定性能。
氯离子
随着粗化的进行， 化学粗化液中的 六价铬会被还原 为三价铬，当三 价铬达到一定量 时，粗化速度和 效果显著下降， 造成镀层结合力 下降。
粗化液再生
隔膜电解： 隔膜电解实质上是电解和电渗的组合，借助隔膜使电解槽分隔成 阴极室和阳极室，在直流电场的作用下，通过隔膜产生离子的迁移， 同时在电极表面发生下列的氧化还原反应。
制 品
制 品 镀液 硫酸镍 氯化镍 硼酸 （添加剂）
ABS
半光镍
塑料电镀工艺知识培训.pptx
2020/9/29
信邦集团
9
粗化后电镜扫描的三种状态
2020/9/29
信邦集团
10
粗化扯三价铬机工作原理
• 使三价铬还原成六价铬 根据电化学原理三价铬离子在阳极上氧
化为六价铬离子，同时减少铬酸用量，阴极 上还原的三价铬留在三价铬电解陶瓷缸内， 从而降低槽液中三价铬离子的浓度。 • 除去粗化药液中的杂质,如铜，镍，锌，镍
塑料电镀工 艺知识讲解
2020/9/29
信邦集团
1
目录
一、工艺流程图 二、电镀液成分及作用 三、常见问题点及改善
2020/9/29
信邦集团
2
前处理工艺流程：
除油
粗化I
钯水
稀盐酸
粗化II 中和
解胶
化学镍
化学铜
2020/9/29
信邦集团
3
1、工艺流程（六价铬）
焦铜/瓦特镍
稀硫酸活化
光铜I
光铜II
封口镍
2020/9/29
信邦集团
17
解胶前 解胶后
2020/9/29
信邦集团
18
7、化学镍I、II
主要成份及含量：硫酸镍NiSO4 （28-32g/l） 柠檬酸钠Na3Cit （35-55g/l） 次磷酸钠NaH2PO2（ 13-18g/l） 氯化铵NH4Cl（30-35g/l） 氨水NH3H2O（镀液的20ml/l）
活化
2020/9/29
光镍
半光镍
盐酸活化
珍珠镍 光铬
信邦集团
过硫酸
4
2、工艺流程（三价白铬）
焦铜/瓦特镍
稀硫酸活化
光铜I
光铜II
三价黑鉻
活化
塑胶电镀基本知识
塑膠電鍍塑料上電度成功與否,不僅與電鍍工藝有關,而且與塑料零件的設計與成型工藝有密切關系.從電鍍工藝的角度出發,對塑料件有如下要求:(一)塑料件的設計(1)應遵循“獲得完好注塑成型件的技術要求”進行注塑成型，有時還要求更加嚴格，因為零件表面的缺陷經電鍍后會顯得更為明顯.(2)零件的外形應有利于獲得均勻的鍍層,如較大的平面中間要稍微突起,突起度約為0.10~0.15mm/cm;棱角應倒圓,外角的倒圓半徑為≧1mm、內角的倒圓半徑為≧0.5mm;盲孔及凹槽的底棱邊應圓滑過渡,其半徑宜>3mm;盲孔深度最好不超過孔徑的一半,否則對孔底的鍍層厚度應不作要求;V形溝槽的寬與深之比應大于3.(3)零件應有適當的壁厚,若太薄則易變形而影響鍍層的附著力;若太厚則注塑成型時易產生收縮痕跡.一般在2.3~3.0mm,最薄不宜<1.9mm,最厚不宜>3.8mm.(4)最好不要有金屬鑲嵌件,因為金屬與塑料的膨脹系數相差大,溫度的變化易引起裂紋而使溶液滲入.若不能避免時,盡量選用膨脹系數較大的鋁制作.鑲嵌件周圍的塑料應有足夠的厚度,並將鑲嵌件的表面加工出溝槽或進行滾花.(5)應考慮電鍍裝挂的位置,因為裝挂接觸點會在鍍后留下痕跡,所以應安排在不影響外觀的部位.此外因裝挂時卡緊力較大,應防止薄壁零件的變形.在不妨礙裝飾外觀的情況下,還可以保留澆口作為裝挂位置,電鍍后再將澆口除去.(二)對成型工藝的要求以常用的ABS塑料為例,介紹對注塑成型工藝的要求.這些原則對其它塑料也適用.(1)原材料應在80~90。
C下烘幹4h,(有人建議,在110~120。
C烘烤30分鐘以上)否則殘留的水分將會在成型零件表面產生氣泡.流線紋而影響外觀.(2)不要使用膠模劑(特別是硅油類脫模劑),否則會對鍍層的附著力產生很不利的影響.若脫模實在困難,也只能使用滑石粉或肥皂水作脫模劑.(3)應采用較高的注塑溫度(255~275。
C),這樣可提高鍍層的附著力.(4)模溫在45~95。
电镀基础培训资料
2、电镀原理及基础
3、 连续电镀设备分析
3.1 用材分析 3.2 槽体结构 3.3 管路循环系统 3.4 机台骨架结构 3.5 其他配件
1、行业简介
3.1、用材分析：
不锈钢:密度7.9g/cm3.常用的有JIS标准SUS 304 316等 GB的1Cr18Ni9Ti 钢 由于钢中含有Ti,能促使碳化物稳定而具有较高的抗晶间腐蚀性.对硝酸、醋 酸、磷酸、盐及碱的溶液、有机酸、水蒸气及湿空气的耐腐蚀性高。对浓硫 酸、盐酸、氢氟酸、氯气等耐腐蚀性差。在电镀设备中。主要用于骨架结构、 高温槽体、脱脂阳极、及治具零件上都有使用。材料常见，价格便宜。
3.8644
1.63
0.6573
11.3
2.9609
2.21
4.0779
1.58
0.6741
10.8
0.5862
20
序号 金属 符号 原子价 比重 原子量 当量
1
金
Au 1
2
金
Au 3
3
银
Ag 1
4
铜
Cu
1
5
铜
Cu
2
7
锡
Sn
2
8
锡
Sn
4
19.3 197.2 19.3 65.7 10.5 107.88 8.93 63.54 8.93 63.54 7.33 118.70 7.33 118.70
1、电镀原理及基础
2.1、电镀原理
借助外界直流电的作用，在溶液中進行电解反应，使导电体的表面沉 积一金属或合金层的方法，称为电镀。
☆ 图例：
阴极主要反应 :
Cu2+ + 2e- → Cu
阳极主要反应 :
塑料电镀知识
电镀知识(一)1．电镀的定义和分类1-1．电镀的定义随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。
通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。
1-1-1.电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。
简单的理解，是物理和化学的变化或结合。
电镀工艺的应用我们一般作以下几个用途：a．防腐蚀b．防护装饰c．抗磨损d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层e．工艺要求1-1-2.常见镀膜方式的介绍这里从类同与电镀的一些工艺作分析介绍，以下的一些工艺都是在与我们电镀相关的一些工艺过程，通过这样的介绍给大家对这些工艺有一个感性的认识。
化学镀（自催化镀）autocalytic plating在经活化处理的基体表面上，镀液中金属离子被催化还原形成金属镀层的过程。
这是在我们的工艺过程中大多都要涉及到的一个工艺工程，通过这样的过程才能进行后期电镀等处理，多作为塑件的前处理过程。
电镀electroplating利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程，这种工艺过程比较烦杂，但是其具有很多优点，例如沉积的金属类型较多，可以得到的颜色多样，相比类同工艺较而言价格比较低廉。
电铸electroforming通过电解使金属沉积在铸模上制造或复制金属制品（能将铸模和金属沉积物分开）的过程。
