十二层框架-剪力墙结构高层办公写字楼结构设计可行性研究报告
12层办公楼建筑设计毕业设计
摘要本文针对12层办公楼建筑设计问题，依据规范对其进行了建筑功能、结构构件、结构主体进行了设计、计算。
该办公楼建筑总长50.4米，总建筑面积11000m2。
底部层高3.9米，标准层高3.3米。
主体采用桩基础，裙房采用柱下独立基础。
主体与裙房之间设置210毫米宽沉降缝。
抗震设防烈度7度，场地类别Ⅱ类。
设计主要包括建筑和结构两大部分，建筑设计方面进行了建筑平面，立面及剖面到设计，功能分区设计，防火疏散及抗震设计，与周围环境协调设计。
结构设计主要有梁、板、柱截面尺寸估算，荷载计算，框架侧移刚度计算，横向水平荷载作用下框架结构的内力和侧移计算，竖向荷载作用下框架的内力计算，内力组合，配筋计算。
由于总建筑高度在40米左右，对于水平地震作用采用的是底部剪力法。
关键词：办公楼；框架结构；底部剪力法，基础AbstractFor the problem of a 12-story office building, the building function, structure elements and structure body are designed depending on the codes. The total length of the building is50.4m and the total area is 11000m2. The height of the base is 3.9m, the standard’height is 3.3m. The pile foundations for the main body are adopted. The column lower independent foundation for the skirting are adopted. There is seismic joint between the main part and the skirting house, which is 210mm wide. Earthquake resistance intensity is 7th and the site classification is IIth. The design is consisted of building design and structure design. Structure design contains plan design, profile design, and section design. Structure design contains six parts: calculation of the size of column, beam and slab, load computation, the frame side rigidity computation, the frame internal forces of the portal frame construction and the side displacement under the horizontal load action and vertical load action, internal force combinations, reinforcing computation. B ecause the structure’s height is 40m, the equivalent base shear method is used.Key words: Office building; Frame structure; Equivalent base shear method; Pile foundation.目录第1章建筑设计 (1)1.1 总体设计 (1)1.2 平面设计 (1)1.3 立面设计 (1)1.4 剖面设计 (2)1.5 交通防火设计 (2)1.6构造设计 (2)1.7楼、电梯的布置 (2)1.8 交通与疏散 (2)1.9 抗震分析 (3)第2章结构设计 (4)2.1结构布置 (4)2.2构件基本尺寸得初步估算 (5)2.3 重力荷载的计算 (7)2.4框架侧移刚度计算 (13)2.5横向侧移刚度和纵向侧移刚度的计算 (15)2.6横向风荷载作用下框架内力计算 (25)2.7竖向荷载作用下框架内力计算 (31)2.8横向框架的内力组 (40)2.9 框架梁 (50)2.10框架柱的设计 (53)2.11板的配筋 (57)2.12基础的设计 (59)2.13 确定桩数及承台底面尺寸 (60)2.14 单桩受力验算 (62)2.15 群桩承载力验算 (63)2.16 单桩桩身结构设计 (64)2.17 承台强度验算及配筋 (64)结论 (68)参考文献 (69)致谢 (70)第1章建筑设计1.1总体设计建筑物的设计即根据建筑物的功能，外墙材料，地理位置，周围环境等情况，综合考虑，达到美观的效果。
某结构形式为框架剪力墙结构的办公楼工程

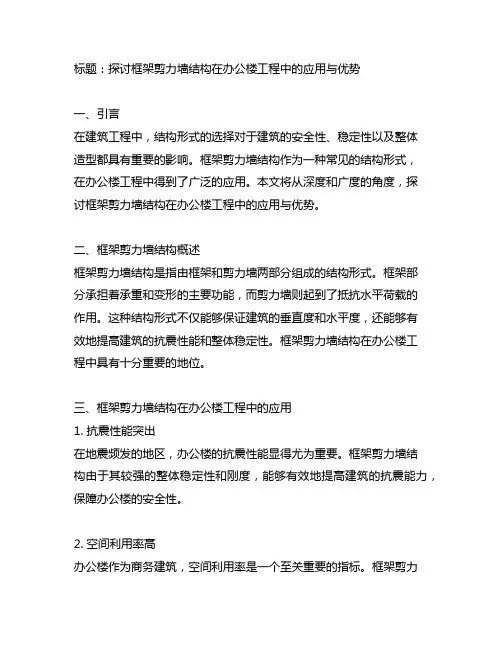

标题：探讨框架剪力墙结构在办公楼工程中的应用与优势一、引言在建筑工程中，结构形式的选择对于建筑的安全性、稳定性以及整体造型都具有重要的影响。
