在日常的家庭生活中，用电是不可避免的。

不管是照明、做饭、洗衣还是看电视，都需要用电。

但是，如果在使用电器的时候不注意安全，就会导致电器损坏、发生火灾或者触电等危险情况。

因此，掌握一些家庭安全用电小知识是必要的。

安全用电小知识
1.定期检查家中电线路和电器的状况，避免老化或者磨损导致安全隐患。

2.确保插头接触良好，不要在使用电器时把插头倾斜或者划过。

3.洗衣机、电饭煲等大功率电器应当连接到独立的插座上，不要和其他电器混用同一个插座。

4.使用电器时不要将电线拉扯，保持电线清洁干燥。

5.不要带着手套、拖鞋等绝缘性较强的物品接触电器，以免电流无法正常消散导致触电事故。

6.不要让电器接触水或湿气，不要在湿手的情况下接触电器。

7.在灭火器和灭火桶到位的情况下，如果电器发生故障、短路等带电火花时，应立即拔掉电源，并关闭相关设施，以防火灾。

8.不要将电器暴露于阳光或者潮湿环境下，要放在通风干燥的地方。

9.家中有小孩时，要将电器放在他们够不到的地方，避免他们误触或拔插。

10.在天气炎热时，不要随便用水扇喷水，以免发生触电事故。

总结
家庭安全用电小知识对于我们的生活至关重要。

每个人都应该按照上述小知识去使用电器。

只有保证使用电器的安全性，我们才能过上舒适的生活。

齐心协力保障家庭用电安全，共建光明和谐的家庭。

人教版2023初中物理九年级物理全册第十九章生活用电重点知识归纳

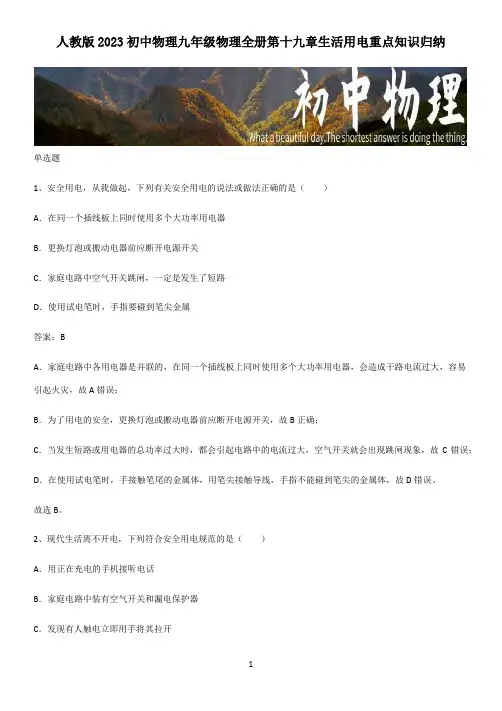

人教版2023初中物理九年级物理全册第十九章生活用电重点知识归纳单选题1、安全用电，从我做起，下列有关安全用电的说法或做法正确的是（）A．在同一个插线板上同时使用多个大功率用电器B．更换灯泡或搬动电器前应断开电源开关C．家庭电路中空气开关跳闸，一定是发生了短路D．使用试电笔时，手指要碰到笔尖金属答案：BA．家庭电路中各用电器是并联的，在同一个插线板上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A错误；B．为了用电的安全，更换灯泡或搬动电器前应断开电源开关，故B正确；C．当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现跳闸现象，故C错误；D．在使用试电笔时，手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故D错误。

故选B。

2、现代生活离不开电，下列符合安全用电规范的是（）A．用正在充电的手机接听电话B．家庭电路中装有空气开关和漏电保护器C．发现有人触电立即用手将其拉开D．用湿布擦拭正在工作的用电器答案：BA．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；B．家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；D．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。

故选B。

3、下列关于家庭电路及安全用电的说法，正确的是（）A．家庭电路中的空气开关跳闸一定是发生了短路B．发现有人触电时，应该迅速用手将其拉开C．可以用湿抹布擦拭正在使用的电视机D．控制用电器的开关应该串联在火线与用电器之间答案：DA．空气开关跳闸说明电路中电流过大，可能是电路短路了，也有可能是使用用电器的总功率过大，故A错误；B．发现有人触电后，应立即切断电源，再进行施救，故B错误；C．生活用水属于导体，所以用湿抹布擦拭正在使用的电视机，可能会发生触电事故，故C错误；D．家庭电路中，控制用电器的开关应该串联在火线与用电器之间，这样切断时，用电器不带电，故D正确。

家庭电路及安全用电上课

这样是安全的！
潮湿
线破损火线露出
水
触电急救
明确：人一定要救但必须保证自身的安全。这三种方法行吗？
三、人工呼吸
一、切断电源二、用干燥的木棒拨开我来救你了！
这样可不好
啊！
安全用电原则
•不接触低压带电体，不靠近高压带电体要
警惕本来不应带电的物体带了电，本来该绝缘的物体导了电： 1、防止绝缘部分破损 2、保持绝缘部分干燥 3、避免电线跟其它金属物接触 4、要定期检查，及时修理
家庭电路与安全用电
一、家庭电路的组成：
220V 。。进户线 Nhomakorabea总开关
电能表
开关
地线
火线零线
..
保险断器
插座
电灯
家庭电路先后通过
保险断器
电能表
总开关
家庭电路中各盏灯应并联，开关与它所控制的电灯应是串联，插座与电灯应串是并联，保险断器和用电器应联。
交流展示：
零家庭电路中的两根电线，一根叫___ 线，另火一根叫____ 线。火线和零线之间有___伏的 220 电压。
安全用电小结
一、对人体安全用电的电压是：不高于36V。
二、触电的形式：“低压触电”单线触电、双线触电
“高压触电”电弧触电、跨步电压触
电
三、安全用电原则：不接触低压带电体，不靠近高压带电体四、触电的急救方法（切断电源、用干燥的木棒拨开、人工呼吸）
课堂训练
人体站在干燥的木梯上检修照明电路下列情况不造成触电的是：？
安全电压值是多少？在此情况下绝对安全吗？
一般情况下，不超过36V的电压才是安全的，
但在潮湿的环境中，安全电压应在24伏甚至 12伏以下

家庭电路与用电安全知识点

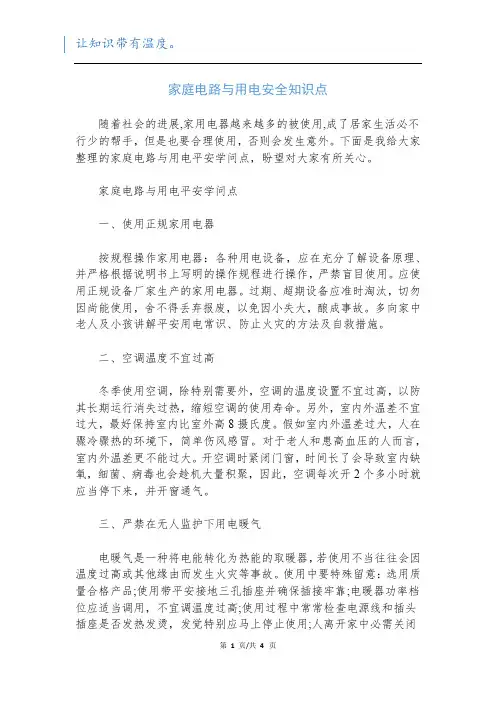

家庭电路与用电安全知识点随着社会的进展,家用电器越来越多的被使用,成了居家生活必不行少的帮手，但是也要合理使用，否则会发生意外。

下面是我给大家整理的家庭电路与用电平安学问点，盼望对大家有所关心。

家庭电路与用电平安学问点一、使用正规家用电器按规程操作家用电器：各种用电设备，应在充分了解设备原理、并严格根据说明书上写明的操作规程进行操作，严禁盲目使用。

应使用正规设备厂家生产的家用电器。

过期、超期设备应准时淘汰，切勿因尚能使用，舍不得丢弃报废，以免因小失大，酿成事故。

多向家中老人及小孩讲解平安用电常识、防止火灾的方法及自救措施。

二、空调温度不宜过高冬季使用空调，除特别需要外，空调的温度设置不宜过高，以防其长期运行消失过热，缩短空调的使用寿命。

另外，室内外温差不宜过大，最好保持室内比室外高8摄氏度。

假如室内外温差过大，人在骤冷骤热的环境下，简单伤风感冒。

对于老人和患高血压的人而言，室内外温差更不能过大。

开空调时紧闭门窗，时间长了会导致室内缺氧，细菌、病毒也会趁机大量积聚，因此，空调每次开2个多小时就应当停下来，并开窗通气。

三、严禁在无人监护下用电暖气电暖气是一种将电能转化为热能的取暖器，若使用不当往往会因温度过高或其他缘由而发生火灾等事故。

使用中要特殊留意：选用质量合格产品;使用带平安接地三孔插座并确保插接牢靠;电暖器功率档位应适当调用，不宜调温度过高;使用过程中常常检查电源线和插头插座是否发热发烫，发觉特别应马上停止使用;人离开家中必需关闭电暖器并断开电源，将插头拔下，严禁电暖器在无人监护状况下运行。

电熨斗、电吹风、电热梳、电烙铁、电炉等电热器具不要直接放在木板上或靠近易燃物品，对无自动掌握的电热器具用后要顺手关电源，以免引起火灾。

四、掌握电器使用时间家庭使用电暖器功率最好在2000W以下，由于功率过大简单发生断电和其他意外。

现在很多厂家的电暖器都设置高、中、低几档功率，使用大功率时尽量不与其他大功率家电(如电饭锅，电热水器等)同时使用，以确保使用平安。

2021全国中考物理家用电路和安全用电真题(附解析)

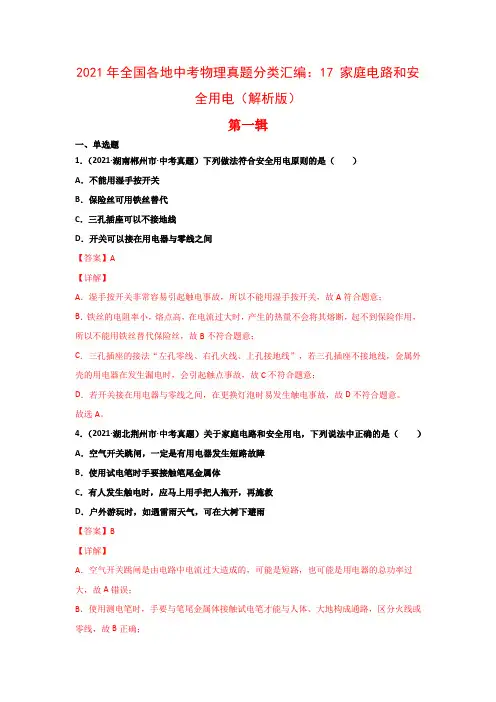

2021年全国各地中考物理真题分类汇编：17 家庭电路和安全用电（解析版）第一辑一、单选题1．（2021·湖南郴州市·中考真题）下列做法符合安全用电原则的是（）A．不能用湿手按开关B．保险丝可用铁丝替代C．三孔插座可以不接地线D．开关可以接在用电器与零线之间【答案】A【详解】A．湿手按开关非常容易引起触电事故，所以不能用湿手按开关，故A符合题意；B．铁丝的电阻率小，熔点高，在电流过大时，产生的热量不会将其熔断，起不到保险作用，所以不能用铁丝替代保险丝，故B不符合题意；C．三孔插座的接法“左孔零线、右孔火线、上孔接地线”，若三孔插座不接地线，金属外壳的用电器在发生漏电时，会引起触点事故，故C不符合题意；D．若开关接在用电器与零线之间，在更换灯泡时易发生触电事故，故D不符合题意。

故选A。

4．（2021·湖北荆州市·中考真题）关于家庭电路和安全用电，下列说法中正确的是（）A．空气开关跳闸，一定是有用电器发生短路故障B．使用试电笔时手要接触笔尾金属体C．有人发生触电时，应马上用手把人拖开，再施救D．户外游玩时，如遇雷雨天气，可在大树下避雨【答案】B【详解】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A错误；B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故C错误；D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。

故选B。

5．（2021·湖北十堰市·中考真题）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（）A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上【答案】C【详解】A．保险装置应该接在火线上，故A正确，不符合题意；B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。

家庭电路与安全用电

火线
220V
零线
火线进开关,零线进电灯, 灯泡的螺旋套接零线。
①开关及保险丝必须与电路的火线相连。开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。 ②螺丝口灯泡的螺旋套接到零线上。因为一般情况下，零线连着地，这样人体不小心碰到螺旋套灯座，人也不会触电。
元件的连接
电灯与开关串联，开关接在火线上电灯与电灯并联在火线与零线之间电灯与插座并联在火线与零线之间插座与插座并联在火线与零线之间
练习1:
某家庭电路如图1所示，下面说法中错误的是( C ) A．灯泡和开关是串联的 B．电视机和台灯是并联的 C．单个小彩灯之间是并联的 D．灯泡和电视机是并联的
（2）进行猜想：（你是根据生活中的哪些现象猜想的） A、短路是引起电流过大的一个原因。 B、用电器总功率过大是引起电流过大的另一个原因。
实验探究1：探究短路引起电流的过大
实验结论：电路短路时，电路中的电流将急剧增大。
造成电路短路的常见情况有：
连接电路时，误将火线和零线直接连通；
绝缘皮损坏、老化，导致火线和零线直接连通等。
一、家庭电路的组成：
220V 。。电能表
闸刀开关
火线零线
..
保险丝
我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中呢。
固定插座
两孔插座
插座
可移动的插座
火线
零线
三孔插座
接地
接零线
接火线
接地线
接零线接火线
家用电器的金属外壳本来是跟火线绝缘的是不带电的，人体接触外壳并没有危险，如果外壳接地，接但是如果用电器内部的火线的绝缘皮破损或者失去绝缘性能，一旦火线为什么用地线？与外壳接通，外壳就带了电，人接触外壳就会发生触电事故。地导线将人体短路,人体中无电流通过,没有危险。

17.2013中考高分突破家庭电路与安全用电

路”或“短路”)．
★考点梳理★
一、家庭电路 1.家庭电路的组成（1）火线和零线：进户的两条输电线中，有一条在户外已经和大地相连，叫做零线；另一条叫做火线．
干路电能（2）电能表：装在家庭电路的______上，用来显示用户所用的______．干路（3）总开关：装在______上，用来控制整个家庭电路的通断，便于检修电路和安装电器时切断电路．
电冰箱用这样的插座和插头 C
按这样的电路图连接插座和电灯 D
变式拓展： 1. （2012 梅州市）下列有关生活用电常识做法不可行的是（．．． A．离开教室后应及时关掉电灯和电风扇 B．当有人触电时应迅速用手把他拉开到安全的地方 C．让长期不使用的家用电器处于电源断开状态 D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
丝等电阻小的导体代替保险丝.
串
联在电路中．
③选择：保险丝应根据电线规定的最大电流选定，不要随意换用过粗或过细的保险丝，绝对不能用铜
过大（5）空气开关：既有总开关的作用，又有保护电路的作用．当电路中的电流______时，空气开关自
动断开，俗称“跳闸” ．
并联（6）用电器：利用电能工作，家庭电路中的用电器要______接入电路中．
B）
D）
变式拓展： 1. 下图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是 A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了
图5
C
火线零线
保险丝
【例 2】(2012 广东)声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将下图的电路连接完整。

家庭电路和安全用电推荐

•20
①开关及保险丝必须与电路的火线相连。开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。
②螺丝口灯泡的螺旋套接到零线上。因为一般情况下，零线连着地，这样人体不小
心碰到螺旋套灯座，人也不会触电。
•21
（1）触电：一定强度的电流通过人体造成的伤害事故。家庭电路触电事故的常见情况是：跟地不绝缘的人体直接或间接接触火线造成的。（2）安全用电原则：①不接触低压带电体② 不靠近高压带电体③不弄湿用电器和线路设备．④不损伤绝缘体保护层
答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会进开关,零线进电灯,灯泡的螺旋套接零线. •有金属外壳的用电器一定要接地
•三孔插座:左零右火中接地 •火零220 V ,火地220V ,零地0V.
安全用电原则：①不接触低压带电体②不靠近高压带电体
A、使插头的造型更美观
D
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器外壳先接地
它比其它两脚稍长一些，插插头时能使家用电器
的金属外壳先接地，拔插头时能使金属外壳后离
开地线，即使家用电器因绝缘不好“漏电”，人
也不会触电
•19
4.插座分为两孔插座和三孔插座接线规则:左零右火上地有金属外壳的用电器一定要接地,接地线与用电器的金属外壳相连,使用三孔插座. 5.开关与电灯接线规则:火线进开关,零线进电灯,灯泡的螺旋套接零线.
•1
二、安全用电 1、安全电压：不高于36V 2、安全原则：（不接触低压带电体）
（不靠近高压带电体）触电事故的急救：先（切断电源）再施救三、STS 1、我国电力工业的发展 2、节约用电

家庭电路与安全用电

11.如图所示的电路中 11.如图所示的电路中,开关闭合后发现电灯不发如图所示的电路中, 电工在检查电路的故障时,用测电笔测C 光,电工在检查电路的故障时,用测电笔测C、D处发现都能使氖管发光,而测试A 两处时, 时,发现都能使氖管发光,而测试A、B两处时,只有处时氖管发光,则故障可能是（在A处时氖管发光,则故障可能是（）火线 A A、火线断路零线 B B、零线没有接地 L C、B与C间某处断开 D C D、灯L断路 12.下列现象中可能引起家中保险丝熔断的是（ 12.下列现象中,可能引起家中保险丝熔断的是（）下列现象中, ①插座中的两线头相碰 ②开关中的两线头相碰 ③电路中增加了大功率的用电器 ④灯丝熔断 A、①② B、②③ C、②④ D、①③
1.家庭电路的组成： 1.家庭电路的组成：家庭电路的组成低压供电线( 低压供电线(火线和零电能表、线)、电能表、总开关闸刀开关) (闸刀开关)、保险盒保险丝) 开关、 (保险丝)、开关、用电器、插座等。电器、插座等。 2.火线和零线火线和零线： 2.火线和零线：低压电源处与大地相连的叫零线，叫零线，另一条叫做火线 (火线与零线间的电压为 220V,火线与大地间的电 220V,火线与大地间的电压为220V, 220V,零线与大地间压为220V,零线与大地间的电压为0V), 0V),家庭电路两的电压为0V),家庭电路两端的电压为220V. 端的电压为220V.
13.关于开关和螺丝口灯泡的连接正确的是( 13.关于开关和螺丝口灯泡的连接正确的是( 关于开关和螺丝口灯泡的连接正确的是
)
A
ห้องสมุดไป่ตู้
B
C
14.小李家刚买回一台微波炉，在接入家庭电路时， 14.小李家刚买回一台微波炉，在接入家庭电路时，小李家刚买回一台微波炉发现墙壁上的插座是两孔的，发现墙壁上的插座是两孔的，于是小李将三脚插头的最上面的脚折断，此种做法是否正确？头的最上面的脚折断，此种做法是否正确？为什么？ 15. 是家庭电路示意图， 15. 图 1 是家庭电路示意图，请将专门为大功率用电器准备的熔断器、三孔插座正确地接入电路中。电器准备的熔断器、三孔插座正确地接入电路中。

家庭电路与安全用电

用电器外壳
并联
地线：与大地相连接的一根线。
左零右火中接地
火线零线地线
零线
左零右火
火线
火线
零线
地线
地线
左零右火中接地
零线火线
接地线
用
电
器
外
壳
接零线接火线
为什么用地线？请同学们解释一下？
使
用
金
属
外
壳
一
的家用电
定要接
器地
家庭电路组成用电器—灯泡
各个灯之间怎么连接？开关与灯怎么连接？开关接在火线上还是零线上？螺旋口灯连接有什么注意事项？下面接法对吗？
家庭电路组成熔断器（保险丝）
熔丝熔断的原因：家庭电路中电流过大
家庭电路中电流过大的原因
短路
总功率过大 (超负荷运行）
家庭电路组成总开关
总开关的作用是什么？安装位置在哪？
控制整个家庭电路，便于更换元件或维修电路。串联在干路上。
家庭电路组成电能表
电能表的作用是什么？电能表的位置接在哪？
注意
1.使用测电笔时，手要接触测电笔尾部的金属电极(这样做的目的在于使人体、测电笔和火线与大地之间构成一个回路，这时有微弱电流通过测电笔，使氖管发光)。
2.当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖。
家庭电路组成用电器—插座
插座之间是怎么连接的？有几种类型？如何连接到电路？
各灯并联开关与灯串联开关接火线螺旋口接零线
家庭电路组成熔断丝（保Fra bibliotek丝）熔丝的作用是什么？熔丝工作的原理是什么？熔丝用什么材料制成？如何选择合适的熔丝？熔丝安装在什么位置上？

家庭电路与安全用电知识点

过载现象的解决： 1、尽量不同时使用大功率用电器 2、大功率用电器采用独立供电七、短路短路：家庭电路，火线没有经过用电器直接与零线相连的电路，由于短路电路中无电阻，导致电路中电流极大，导致整个电路电热过大，引发危险，在家庭电路中要避免短路的发生八、触电家庭用电引起的触电事故都是由于跟地面不绝缘的人直接或间接接触火线造成的。（1）单线触电：即站在地上的人触到火线，造成触电。（2）双线触电：即站在绝缘体上的人同时触到两根电线时，造成触电。（3）电压触电：站在绝缘体上的人触碰到火线，造成触电。（4）电流触电：有电流经过人体的触电。九、安全用电常识（1）低压勿摸，高压勿近。（2）发现电器设备、导线的绝缘外壳破损，要及时更换。（3）家庭中一定要安装漏电保护开关，不能用潮湿物品接触电器设备。（4）发现有人触电，应该先切断电源，再救人。（5）千万不要带电泼水进户导线：从供电电路上接入家庭的两条导线，一根叫火线一根叫零线火线和零线间有 220v 电压，火线与地面之间有 220v 电压，零线和地面之间电压为 0v 电能表：又叫电度表，测量消耗电能多少的仪器。也是收取电费依据（最后一位为小数位）闸刀开关：是整个家庭电路干路上的开关，可以认为控制整个家庭电路的通断。熔断器：有保险盒和保险丝组成，保险丝有电阻大、熔点低的特点，这样在电路中保险丝和与之相接的导线上的电流相同，但保险丝电阻大，所以产生的电热比导线多，又因为保险丝熔点低所以在电流过大时保险丝自动熔断。熔断器可以起到自动控制电路通断，保护电路的作用。二、火线和零线的辨别 1、测电笔：辨别火线和零线的工具，由金属笔尖、高值电阻、氖管、金属笔尾
组成。 2、工作时被测电路、金属笔尖、高值电阻、氖管、金属笔尾、人体和地面组成
闭合电路，所以在正常电路中，当测电笔测火线时氖管有电流流过发光，测零线时氖管无电流流过不发光 3、当测电笔测火线氖管不反光时，说明火线断路，当测电笔测零线氖管发光时，说明零线断路。三、插座和插头插座：一般固定在墙壁上，分为两种：两孔插座（左零右火），三孔插座（左零右火上地）插头：接在用电器导线上，分为两种：双线插头（分别接用电器两端），三线插头（下面分别接用电器两端，上面接用电器金属外壳，防触电）家庭电路利用电路中的插座和用电器上的插头为用电器供电。四、白炽灯 1、普通白炽灯：由钨丝和抽成真空的玻璃泡组成，真空防止钨丝氧化 2、大功率白炽灯：由钨丝和充了氮气和氦气的玻璃泡组成，氮气和氦气防止钨丝升华 3、路灯：由钨丝和充入钠蒸汽的玻璃泡组成，钠可以穿越雾气 4、白炽灯分为螺口和卡口灯泡两种，螺口灯泡螺旋接零线 5、开关应该和被控制的用电器串联，且开关要接在火线上，这样做的原因是当开关断开后，灯座与火线断开，防止维修时触电。五、国家规定接线原则 1、火线一般用红色导线 2、左零右火上地 3、开关接在火线上 4、螺口灯泡螺旋接零线六、过载过载：家庭电路的电压 220v 不变，所有用电器都是并联的，所以当同时工作的用电器越多时，总电阻越小，干路上的电流就会越大，从而导致干路电热过大而产生过载现象。

九年级物理家庭电路与安全用电测试题

第17章家庭电路与安全用电例题与习题【例1】在家庭电路中，电能表总要装在总开关之前，这是因为_____。

除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。

在家庭电路中，各照明设备和插座间采用并联，这是为了________。

家庭电路中安装插座的好处是_______。

【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。

【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。

(2)在维修电路或遇到其他情况时，可以及时切断电路。

(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。

(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。

【例2】图①中接线有几处错误？请逐一指出并加以说明。

【分析】可从闸刀开关和插座的作用去考虑。

【解答】有两个错误。

第一个错误是闸刀开关装倒了。

如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。

正确的装法应该是静触头在上，动触头在下。

第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。

【例3】某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W 洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？【分析】计算出电能表的电功率、原有电器的总功率，若两者差值小于800W则不能使用，反之能用。

【解答】电能表额定功率P=UI=220V×5A=1100w原有电器总功率P1＝P灯×2＋P视十P机=40W×2＋80W＋120W=280WP-P1=1100W—280W=820W＞800W能再接一只800W的电饭煲使用。

【例4】当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ] A．室内电灯中有短路的。

B．室内电灯中有断路的。

《家庭电路》家庭电路与安全用电PPT课件

知1－讲
1. 进户线家庭电路中的两根电线，一根叫火线，另一根叫零线。火线和零线之间有220伏的电压，零线和地之间没有电压。
2. 电能表电能表上有4根导线与其连接，如何连接？ 1,3进;2,4出
知1－讲
12
34
3. 总开关：（1）闸刀开关的作用
电源线
接通和切断电路，便于更
换电器或维修设备
（2）闸刀开关安装时的应
该怎样放置?
静触头一定要在上边，切不可倒装
知1－讲
静触头动触头
4. 保险设施
知1－讲
插入式开关和保险盒
熔断器内装有保险丝保险丝作用：电路中电流过大时，保险丝自动熔断。
知1－讲
【例1】如图为家庭电路的组成，其中接入①的用电器和②为__并___联，②和③为___串__联。
保证用电安全开关控制所有用电器的通断插座插座与电灯及各用电器之间是并联
仔细观察，结合生活实际，在连接上，你得到哪些有用的信息。
知1－讲
知1－讲
我发现了： 1. 插座和用电器并联 2. 各用电器之间并联 3. 用电器和控制它的开关之间是串联的，且为了安
全起见，火线过来先接开关再接用电器。 4. 插座有双孔和三孔之分
【导引】三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”。
知3－讲
总结
用对比思想认识两孔和三孔插座：
两孔插座
三孔插座
接线
适用范围
优点
适用于小功率、外壳绝缘的
设备
结构简单，连接方便
适用于大功率、外壳可能带电(如金属外壳)的用
电器
能在用电器漏电时，通过地线将漏电导走，以保护人身安全；而且接线牢固，不易产生安全隐患

初三物理生活用电常识试题答案及解析

初三物理生活用电常识试题答案及解析1.下面有关家庭电路的说法中正确的是（）【答案】AD【解析】A、在使用试电笔时，手接触笔尾金属体，不能接触金属笔尖，该选项说法正确；B、家庭电路的用电器都是并联的，卧室中的灯突然熄灭，故障应该是灯丝断了，如果是短路，电视机就不能工作了，该选项说法不正确；C、为了防止触电，家中带金属外壳的大功率用电器必须接地线，该选项说法不正确；D、电路中的电流过大使保险丝熔断，原因可能是短路也可能是用电器的总功率过大，该选项说法正确．故选AD．【考点】安全用电原则2.关于家庭电路和安全用电，下列说法不正确的是：A．家庭电路中的熔丝熔断，一定是发生了短路B．使用测电笔辨别火线或零线时，手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座【答案】ACD【解析】保险丝被烧断，说明电路中的电流过大，原因可能是电路中使用了大功率用电器或出现了短路故障，A选项说法不准确，符合题意；使用测电笔辨别火线或零线时，手必须接触笔尾金属体才能形成电流通路，B选项说法正确，不符合题意；对人体安全的电压是不高于36V的电压，C选项说法不准确，符合题意；三角插头的用电器不可以插入两孔插座，否则用电器金属外壳没有接地，漏电时有触电危险，D选项说法不准确，符合题意；综上分析，选填ACD。

【考点】家庭电路故障判断；测电笔使用；安全电压；安全用电规则。

3.如图所示，请正确连接下列家庭电路。

【答案】如图所示【解析】螺口灯泡的金属螺纹a接线柱应与零线连接，开关b接线柱与火线连接，三孔插座接线柱连接时“左零右火”，即c接线柱连接零线，e接线柱连接火线，d接线柱连接地线，如图所示。

【考点】家庭电路安全连接4.关于图所示甲、乙两种做法的判断，正确的是（）【答案】B【解析】甲图中，小朋友在高压线下钓鱼，钓鱼竿或者鱼线一旦接触到高压线就有可能造成触电事故，是非常危险的。

乙图中，在现代建筑上安装避雷针，将云层中积聚的电荷导入大地，可以避免雷击事故。

初中科学教案：家庭电路和安全用电

科学个性化辅导授课案内容（课题）：家庭电路和安全用电教学目的1．理解家庭电路的布线示意图的结构和连接方式，会画简单的家庭电路图；2. 知道插座、家用电器接地的作用；3.知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用。

会正确选用和安装熔丝；4. 知道火线零线的含义，会使用测电笔正确辨认火线和零线。

重难点：1、家庭用电的连接及安全用电应注意的事项；2、常见的几种触电情况、避免触电方法以及触电急救方法等方面知识。

教学过程知识梳理（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝（熔断器）、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V用途：用来辨别火线和零线②测电笔：种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

应用举例：☆某家庭需要使用10A保险丝，可只有5A 和15A 保险丝。

家庭电路和安全用电PPT课件

You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
里，确保安全后，才回家。
触电流通过人体达到一电定程度时引起的伤害
由I=U/R得通过人体的电流
取决于外加电压和人体电阻
触
电电流
电流通过人体达到1毫安，人体引起麻的感觉， 10毫安人体可以摆脱电流不会造成事故，30毫安会有伤亡，100毫安短时间会致人死亡。
人
体
一般在600——100000欧左右，受健康、
原因一:短路原因二:超负荷运行（过载）
不要过载：
概念：指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
危害：加速绝缘材料老化或烧坏熔丝，引发事故。
切莫短路：
短路：火线未经过用电器直接与零线相接触的现象。
短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。
有一位很细心的小朋友，每
复习练习
安全用电的常识之一就是不要靠近高压电。
但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为：（Ｄ）
A．电线上有绝缘层
B．鸟爪上的角质层不导电
C．鸟能承受高压电
D．鸟的两爪间的电压很低
复习练习
在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（ A ）
➢家庭电路中各盏灯应22并0V联，开关与它所控制的电灯应是串联，插座与电灯应是并接地联，熔断器和用零电线器应串联。

家庭电路与安全用电,学情分析

家庭电路与安全用电,学情分析
学情分析：初三一班人数30人，二班32人，学生的物理科基础一般，尖子生少，差生比例比较大。

大部分学生的学习态度较好，但是独立思考的能力不足。

大部分学生的动手能力比较差，需要在老师的带领下才能完成实验的操作。

通过这节课的学习，同学们基本上达到了本课的预期效果。

感觉做的比较到位的有这样几个方面：
大部分学生都能对家庭电路有初步的认识，大部分同学都学会了试电笔的结构和使用方法，可以辨别出火线和零线。

学生能够知道三孔插座的好处，什么样的用电器需要三孔插座。

同学们自己课前学习简单的知识，课堂上一些小问题同学们小组自己讨论学习，很好的树立了学习的自信心。

同学们自己动手操作，合作探究实验，不仅巩固知识的重难点，还锻炼了自己的动手操作能力，并且对实验非常感兴趣，课堂气氛十分活跃，同学们的学习主动性很强，较好的完成了课堂任务，掌握了本节课的重要内容。

尽管课堂看起来热热闹闹，但仍有一小部分学生仅仅停留在看热闹上，并未真正进入角色。

教材分析：本节内容涉及到家庭电路的组成和安全用电知识，家庭电路是前面学过的电路和电路
教学设计：计算的知识延续和提升应用，安全用电常识是学生今后生活、生产中保障自身安全的准则之一，是现代社会人人应该了解的基本常识，教材中从多个角度进行安全用电常识介绍，教学中通过设置逐渐深入的问题串，与实际生活相联系，充分体现“从生活走向物理，从物理走向社会”的理念，并且贯彻以
人为本，动手探究的教学思想。

家庭电路与安全用电

5.如图所示的家庭电路中,闭合开关后灯泡不亮。用试电笔检测插座的两孔,
发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光,检测B点氖管
不发光。发生这一现象的原因可能是( ) A.灯泡短路 B.灯丝断了 C.开关接触不良 D.插座短路
6.下列做法不符合安全用电原则的是( ) A．可用铜丝代替熔丝 B．电冰箱的金属外壳应该接地线 C．控制电灯的开关必须接在火线上 D．使用试电笔时，手要接触笔尾金属体
方法点拨：家庭电路故障的排除技巧（1）保险丝熔断（空气开关跳闸）：可能是短路，也可能是电路中总功率过大。（2）利用试电笔检查电路故障：若氖管不发光，说明被测点与火线之间的电路出现断路；若氖管发光，表明有电流通过人体流入了大地，而被测点到零线之间的电路出现了断路或零线断路。
例题：如图所示，关于家用插座说法中，正确的是（） A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。【解答】解：由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中；若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，故a正确，bcd错误。故选：a。
7.下图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流
不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C“会”或“不会”)切断电路。若人体电阻为10 kΩ,
触电时通过人体的电流为
mA。
8.用笔画线代替导线（不要交叉，横平竖直），将图中所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

家庭安全用电(知识点+例题+练习)

【答案】C 【解析】 A、若是台灯灯丝断了，则闭合台灯开关时对，原来室内正常发光的电灯没有影响，保险丝也不会熔断，故 A 错； B、若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故 B 错； C、若是台灯灯头的两个接头短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故 C 正确； D、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故 D 错。【总结升华】本题考查对家庭电路故障（短路）的分析判断能力，保险丝烧坏的原因有两个：同时使用的用电器太多和发生短路。
【答案】：
类型二：家庭电路中电流过大的原因
2. 当小东把学习用的台灯插头插入插座，闭合台灯开关时，原来室内正常发光的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（） A．台灯灯丝断了 B．台灯插头内部短路 C．台灯灯泡的灯头内部短路 D．插座内部短路
【思路点拨】室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯灯头内部两个接头短路了。
B 项，雷雨天，云层容易对高而尖的物体放电，所以雷雨天不能站在大树下避雨，故 B 项错误。
C 项，有金属外壳的应电器需要把金属外壳接地，所以用三孔插座，故 C 项错误。
D 项，移动用电器，应该让用电器脱离电源，避免发生触电事故，故 D 项正确。【点评】本题考查安全用电的常识。电，可以为我们服务，但如果不注意安全，它会对人造成危害。举一反三：【变式 1】（2018临沂）下列做法符合安全用电要求的是（） A. 开关应接在电灯与零线之间 B. 在户外，不要靠近高压带电体 C. 使用测电笔时手不能接触金属体笔尾 D. 将三脚插头改为两脚插头接在两孔插座上使用【答案】B 【变式 2】（2018•邵阳）下列关于生活用电的说法错．误．的是 A. 保险丝不可以用铁丝来代替 B. 更换灯泡，搬动电器前必须断开电源开关 C. 多个大功率用电器最好同时用一个插座 D. 用试电笔辨别火线和零线，手要接触笔尾的金属体【答案】C 【变式 3】（2018•泸州）“珍爱生命，注意安全”是人们生活中必备的意识，下列涉及物理知识中的安全问题，说法正确的是（） A. 光学实验用的激光笔发出的激光不能直接照射眼睛 B. 控制用电器的开关要接在照明线路中的零线上 C. 可以把三孔插座接地孔与照明线路中的零线连接使用 D. 人体总漂浮在河水中，私自下河塘洗澡无溺水风险【答案】A

初中物理家庭电路与安全用电知识点

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。
