电力电缆是输送电能的重要设备，但由于各种因素的影响，电缆故障时有发生。
及时准确地分析和检测电缆故障，对于确保电力系统的正常运行和保障供电的连续性具有重要意义。
本文将介绍电力电缆的常见故障以及故障分析和检测方法。
电力电缆的常见故障包括：短路故障、接地故障、绝缘故障和断线故障等。
电缆的短路故障是指两根或多根导体之间发生的直接连接，造成电流无法正常流通的一种故障。
造成短路故障的原因有导体间绝缘层破损、外部机械损伤等。
检测短路故障的方法主要包括电气法、机械法和红外扫描法。
电气法是通过测量电缆两端电阻差异来判断是否有短路故障；机械法是通过检查电缆表面是否有烧焦或熔化的痕迹来判断是否有短路故障；红外扫描法是通过检测电缆表面的热点来判断是否有短路故障。
电缆的绝缘故障是指电缆绝缘层发生破损或老化，导致导体之间或导体与地之间发生直接连接的一种故障。
绝缘故障的原因有环境湿度过高、绝缘材料老化等。
检测绝缘故障的方法主要包括绝缘电阻测定、绝缘材料特性测试和局部放电检测。
绝缘电阻测定是通过测量电缆绝缘电阻的大小来判断是否有绝缘故障；绝缘材料特性测试是通过测试绝缘材料的电性能来判断是否有绝缘故障；局部放电检测是通过检测电缆局部放电现象来判断是否有绝缘故障。
电力电缆的故障分析和检测方法有多种，选择合适的方法可以及时准确地判断故障原因和位置，以便及时修复和维护电缆设备，确保电力系统的正常运行。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法
近年来，电力电缆的故障频繁发生，给我们的生产和生活带来了很大的困扰。
对电力
电缆的故障分析及检测方法进行研究成为亟需解决的问题。
电力电缆的故障分析是找出故障原因的关键步骤。
常见的电力电缆故障有短路、断路
和绝缘老化等。
短路是由于电缆绝缘被破坏引起的，可能是由于外力破坏、湿气侵入或施
工质量不良引起的。
断路可能是由于金属导线断裂、接头松脱或金属线腐蚀等原因造成的。
绝缘老化则是由于电缆绝缘材料老化、高温或电压过高引起的。
通过对电力电缆的故障模
式进行分析，可以找出故障原因，从而采取相应的修复措施。
电力电缆的故障检测需要借助一些特定的方法和仪器。
常见的电力电缆故障检测方法
有母线阻抗法、无损检测法和红外热像仪法等。
母线阻抗法是通过测量母线的阻抗变化来
判断电缆是否存在故障，这种方法可以快速、准确地检测电缆故障。
无损检测法是通过探
头检测电缆绝缘层的电气性能来判断电缆是否存在故障，这种方法依靠仪器的高精度、高
灵敏度来实现故障的检测。
红外热像仪法是通过测量电缆表面的温度分布来判断电缆是否
存在问题，通过图像分析可以准确地找出故障位置。
不同的故障检测方法各有优劣，需要
根据实际情况选择合适的方法。
电力电缆的故障分析及检测是保障电力系统正常运行的重要环节。
只有及时发现并修
复电缆故障，才能避免电力系统的停电事故发生，保障电力供应的安全稳定。
对电力电缆
故障分析及检测方法的研究具有重要的理论和实际意义。

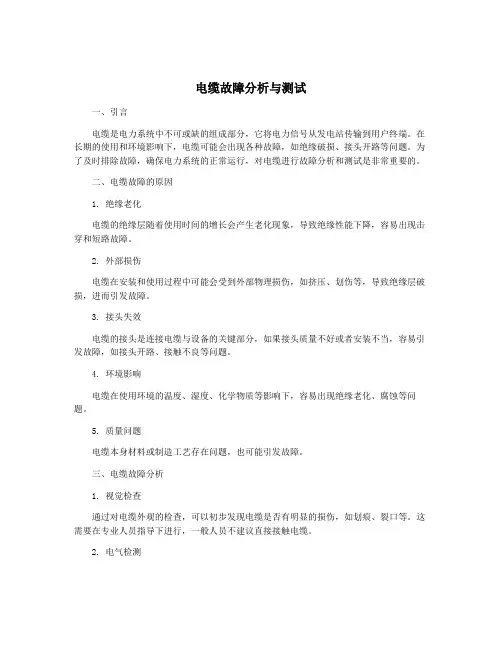

电缆故障分析与测试
电缆故障分析与测试一、引言电缆是电力系统中不可或缺的组成部分，它将电力信号从发电站传输到用户终端。
在长期的使用和环境影响下，电缆可能会出现各种故障，如绝缘破损、接头开路等问题。
为了及时排除故障，确保电力系统的正常运行，对电缆进行故障分析和测试是非常重要的。
二、电缆故障的原因1. 绝缘老化电缆的绝缘层随着使用时间的增长会产生老化现象，导致绝缘性能下降，容易出现击穿和短路故障。
2. 外部损伤电缆在安装和使用过程中可能会受到外部物理损伤，如挤压、划伤等，导致绝缘层破损，进而引发故障。
3. 接头失效电缆的接头是连接电缆与设备的关键部分，如果接头质量不好或者安装不当，容易引发故障，如接头开路、接触不良等问题。
4. 环境影响电缆在使用环境的温度、湿度、化学物质等影响下，容易出现绝缘老化、腐蚀等问题。
5. 质量问题电缆本身材料或制造工艺存在问题，也可能引发故障。
三、电缆故障分析1. 视觉检查通过对电缆外观的检查，可以初步发现电缆是否有明显的损伤，如划痕、裂口等。
这需要在专业人员指导下进行，一般人员不建议直接接触电缆。
2. 电气检测利用电缆测试仪器进行电气参数测试，如绝缘电阻测试、接地测试、高压测试等，可以判断电缆绝缘是否正常，是否存在短路、接地等问题。
3. 故障定位当发现电缆故障时，需要利用故障定位仪器对故障点进行定位，确定具体的故障位置，为后续的修复工作提供指导。
四、电缆故障测试1. 高压试验高压试验是一种常用的电缆绝缘性能测试方法，通过施加高压电压，检测电缆是否存在击穿、绝缘破损等问题，从而判断电缆的可靠性。
2. 地质测试地质测试是指对电缆的接地性能进行测试，通过测量接地阻抗、接地电阻等参数，判断接地是否良好。
3. 故障波形分析当电缆发生故障时，可以利用故障波形分析仪器对故障波形进行分析，从而判断故障的具体原因和位置。
4. 热红外测试热红外测试是通过红外相机对电缆进行热成像，可以有效发现电缆的绝缘老化、负载不平衡等问题，为故障排除提供数据支持。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法电力电缆是输送大功率电能的主要设备之一，其正常运行对于电网的稳定运行和电能的供应至关重要。
电力电缆在长时间的使用过程中，由于各种原因可能会出现故障，如绝缘破损、接头接触不良等，这些故障不仅会导致电能的损失，还可能引起火灾、事故等安全隐患。
必须对电力电缆进行及时的故障分析和检测，以保证电缆线路的安全运行。
一、电力电缆的故障分析1. 接头接触不良电缆接头是连接电缆线路与设备的重要环节，其接触不良会导致电阻增加，引起局部发热，甚至引发火灾。
接头接触不良的原因有接头材质不合格、施工不规范等。
对于接触不良的故障，可以通过检测电缆接头的温升来判断是否存在故障。
2. 绝缘破损电力电缆的绝缘材料通常是聚乙烯、交联聚乙烯等，长时间的运行可能会引起绝缘老化、破损等问题。
绝缘破损会导致电缆的局部绝缘性能下降，容易形成局部放电，进一步破坏绝缘层，造成电能损失、局部发热等问题。
对于绝缘破损的故障，可以通过检测局部放电的信号来判断是否存在问题。
3. 金属外护层损伤电力电缆的金属外护层通常是铅护套、铜护套等，用于防止电缆绝缘层的机械损伤和外界环境的侵蚀。
金属外护层也可能因为外力撞击、腐蚀等原因而损伤，导致电缆的绝缘层暴露在外。
金属外护层损伤会导致电缆的绝缘层易受损，并可能引起漏电、短路等故障。
对于金属外护层损伤的故障，可以通过对电缆的外观检查和测试测量电缆的绝缘电阻来判断是否存在问题。
二、电力电缆的故障检测方法1. 红外热像仪检测红外热像仪可以通过对电力电缆进行红外辐射图像的拍摄和分析，来检测电缆的接头、绝缘破损、金属外护层损伤等故障。
因为这些故障会产生不同的温升，通过红外热像仪可以清楚地观察到故障部位的温度异常情况。
2. 局部放电检测局部放电是电力电缆存在故障时产生的，对其进行检测可以判断电缆绝缘的性能是否正常。
常用的局部放电检测方法包括超声波检测和电磁波检测。
超声波检测可以通过探测仪器发出声波信号，来判断电缆绝缘层的破损情况；电磁波检测可以通过对电缆周围的电场和磁场进行检测，来判断放电情况。

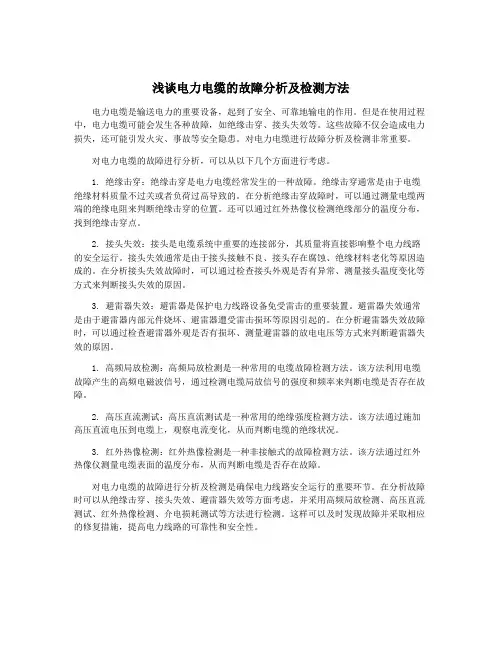

浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，起到了安全、可靠地输电的作用。
但是在使用过程中，电力电缆可能会发生各种故障，如绝缘击穿、接头失效等。
这些故障不仅会造成电力损失，还可能引发火灾、事故等安全隐患。
对电力电缆进行故障分析及检测非常重要。
对电力电缆的故障进行分析，可以从以下几个方面进行考虑。
1. 绝缘击穿：绝缘击穿是电力电缆经常发生的一种故障。
绝缘击穿通常是由于电缆绝缘材料质量不过关或者负荷过高导致的。
在分析绝缘击穿故障时，可以通过测量电缆两端的绝缘电阻来判断绝缘击穿的位置。
还可以通过红外热像仪检测绝缘部分的温度分布，找到绝缘击穿点。
2. 接头失效：接头是电缆系统中重要的连接部分，其质量将直接影响整个电力线路的安全运行。
接头失效通常是由于接头接触不良、接头存在腐蚀、绝缘材料老化等原因造成的。
在分析接头失效故障时，可以通过检查接头外观是否有异常、测量接头温度变化等方式来判断接头失效的原因。
3. 避雷器失效：避雷器是保护电力线路设备免受雷击的重要装置。
避雷器失效通常是由于避雷器内部元件烧坏、避雷器遭受雷击损坏等原因引起的。
在分析避雷器失效故障时，可以通过检查避雷器外观是否有损坏、测量避雷器的放电电压等方式来判断避雷器失效的原因。
1. 高频局放检测：高频局放检测是一种常用的电缆故障检测方法。
该方法利用电缆故障产生的高频电磁波信号，通过检测电缆局放信号的强度和频率来判断电缆是否存在故障。
2. 高压直流测试：高压直流测试是一种常用的绝缘强度检测方法。
该方法通过施加高压直流电压到电缆上，观察电流变化，从而判断电缆的绝缘状况。
3. 红外热像检测：红外热像检测是一种非接触式的故障检测方法。
该方法通过红外热像仪测量电缆表面的温度分布，从而判断电缆是否存在故障。
对电力电缆的故障进行分析及检测是确保电力线路安全运行的重要环节。
在分析故障时可以从绝缘击穿、接头失效、避雷器失效等方面考虑，并采用高频局放检测、高压直流测试、红外热像检测、介电损耗测试等方法进行检测。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法电力电缆作为输送电能的重要设备，在电力系统中起着至关重要的作用。
由于各种原因，电力电缆的故障问题时有发生，给电力系统的安全运行带来了不小的影响。
对电力电缆的故障分析及检测方法进行深入研究，对保障电力系统的安全运行具有重要意义。
一、电力电缆的故障类型及其原因分析电力电缆的故障类型主要包括绝缘击穿、接头故障、外部损坏和接地故障等。
而这些故障的发生往往是由于以下几个主要原因引起的：1. 材料老化。
电力电缆长期在高温、高压、高负载的环境中运行，绝缘材料容易老化，导致绝缘性能下降，从而引起绝缘故障。
2. 安装质量。
电力电缆的安装质量直接关系到其运行的安全稳定性。
如果在安装过程中存在接头接触不良、缆芯受损或外部受力过大等情况，容易引起接头故障或外部损坏。
3. 环境因素。
电力电缆长期运行在恶劣的环境中，如高温、高湿、腐蚀性气体等，容易导致电缆外屏蔽层损坏，绝缘老化等问题。
4. 施工质量。
电力电缆的施工质量直接关系到电缆的运行稳定性，如果施工质量不合格，容易导致电缆接头不牢固，绝缘受损等问题。
二、电力电缆故障的检测方法1. 绝缘测试。
绝缘测试是用来检测电力电缆的绝缘性能是否符合要求的方法。
常用的绝缘测试仪器有绝缘电阻测试仪、绝缘耐压测试仪等。
通过对电力电缆的绝缘电阻和绝缘强度进行测试，可以及时发现电缆绝缘老化或击穿等问题。
2. 介质损耗测试。
介质损耗测试是用来检测电力电缆介质性能的方法。
通过测试电力电缆的介质损耗因数，可以了解电缆的绝缘状况和绝缘材料的损耗情况。
3. 火花测试。
火花测试是通过施加高电压，在电力电缆接头或终端上产生放电火花，通过火花的情况来判断电缆接头及终端的绝缘性能。
这种方法可以有效地检测出电缆接头及终端的绝缘状态是否正常。
4. 压力测试。
压力测试是通过施加高压气体或液体，将电力电缆充满，然后进行一定时间的压力保持测试，通过测试结果来判断电力电缆外屏蔽层是否受损。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是电力系统中不可或缺的重要组成部分，用于输电、配电和电气设备间的连接。
然而，由于各种因素的影响，电力电缆在运行过程中可能会发生故障，进而影响电力系统的可靠性和经济性。
因此，对电力电缆的故障分析和检测显得尤为重要。
一、电力电缆的故障类型1、绝缘老化。
由于电力电缆在运行过程中长期受到电场、热场、机械应力和环境气氛的影响，导致电缆绝缘老化，绝缘性能下降，严重时会发生闪络、击穿等故障。
2、接头故障。
电缆接头是电力电缆传导电能的关键部位，接头绝缘处理不良、接触面积不足、接触电阻过大等因素都会导致接头故障。
3、短路和开路。
电缆短路指电缆两个或两个以上导体之间的直接接触，导致电流异常增加，严重时可能会造成电缆烧毁；电缆开路则指电缆导体之间断开，电流无法流通。
4、外力损伤。
电力电缆在架空线路、沟槽、隧道等地方易受到机械损伤，导致电缆绝缘破损，继而引发故障。
1、绝缘电阻测量。
利用万用表或绝缘电阻测试仪，测量电缆的绝缘电阻，在比较前后差异的基础上判断电缆绝缘老化程度。
2、交流耐压试验。
将电缆暂时加高电压，观察电缆是否会发生闪络、击穿等异常现象，判断电缆绝缘是否正常。
3、局部放电检测。
利用局部放电检测仪器，检测电缆上是否存在断电支、铸接支、封头等接头缺陷。
4、反射式全波长光时域反射分析。
该方法可以对电缆绝缘层、金属护套等进行测量，判断是否存在裂纹、剪切、老化等缺陷。
5、能量分散谱方法。
利用该方法可以检测电缆绝缘层的质量，合格的电缆绝缘层应该无杂质、均匀、规整。
三、结语电力电缆的故障分析和检测是电力系统维护的重要一环，只有通过科学的方法和技术手段对电力电缆进行检测和维护，才能确保电力系统的正常运行和安全可靠。
浅析电缆的故障及测寻方法
浅析电缆的故障及测寻方法【摘要】电力电缆在电力系统中作为传输和分配电能，以及连接各种电气设备等，起着不可估量的作用，因此，维护电缆的安全运行，是一项至关重要的工作。
当地下电缆发生故障时，可以使用简易的测寻方法声测法来寻找电缆故障点，缩短修复时间。
【关键词】电缆故障声测法供电可靠随着社会经济的发展和现代化建设步伐的加快，工农业生产及人民生活的用电量日益增加，对电力的需求量越来越大，要求电网的安全运行也越来越高。
而作为连接各种电气设备、传输和分配电能的电力电缆，已逐渐取代了架空线的位置。
电缆供电的传输性能在城乡内比架空线既稳定，可靠性高，且占地小，不会造成对市容的影响，也不受自然环境的制约，从而提高了供电的安全性。
电力电缆长期在电网的工作电压下运行，充分具备承受内部过电压和大气过电压的能力，可靠地输送电能。
但电缆在某些情况下也会发生故障，其原因很多，常见的有以下几种：(1)电力电缆在敷设过程中受到外力损伤而造成电缆绝缘层的破坏；(2)由于地下杂散电流的电化腐蚀或中性土壤化学腐蚀，从而使地埋电缆产生腐蚀；(3)由于地面的下沉或地面上叠放重物，而造成电缆受外力损害变形，导致电缆防护层、铠装、铅包、铝包破裂甚至折断；(4)长期过负荷运行或散热不良造成电缆过热或接头过热；(5)电力电缆的安装敷设不符合工艺技术和质量的要求，电缆的附件质量不过关或电缆头制作工艺不良，密封性能差，都会造成电缆在运行中发生故障，等等。
这样就影响了电缆线路的运行和用户的正常用电。
为了进一步了解电缆的故障，我们可以按其故障点电缆绝缘损坏的程度进行分析。
1．低阻故障：故障点绝缘阻值下降至该电缆的特性阻抗，甚至支路电阻值等于零，电缆就呈现低阻故障；2．开路故障：电缆的绝缘电阻值为无限大或虽与正常电缆的绝缘电阻值相同，但电压却不能馈送到用电设备，电缆就呈现开路故障；3．高阻故障：电力电缆运行中发生故障，故障点的直流电阻等于该断路的特征阻抗，电缆就会呈现高阻故障；4．高阻泄漏：进行断路(开路)高压试验时，泄漏电流随试验电压的增高而增大，在试验电压升到额定值时，泄漏电流超过允许值，造成高阻泄漏；5．闪络性故障：在进行断路(开路)试验时，试验电压升到某一数值，泄漏电流的测试仪表指示突然升高，表针呈闪络性摆动；而电压指示仪表指示值稍呈下降时，此现象消失，但电缆绝缘仍有极高的阻值。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法
电力电缆作为输电和配电系统中不可缺少的组成部分，一旦发生故障，将会对系统的正常运行和供电安全造成严重影响。
因此，对电力电缆的故障分析和检测至关重要。
一、电力电缆的故障类型
1、绝缘损坏:电缆绝缘剥落、破损、老化或水分进入绝缘层等原因导致绝缘性能下降或失效。
2、接头失效：施工过程中接头的安装质量不良、接头材料老化、接触面积过小等原因导致接头失效。
3、电缆击穿：电缆内部放电或绕组沿面闪络，形成电火花而引起电缆击穿。
4、地缆故障：电缆外护套破损、损坏或腐蚀,电缆对地绝缘性能下降或失效。
1、局部放电检测：利用UHF检测设备、数字相位计等仪器测量电力电缆中的局部放电信号，判断电缆绝缘系统的健康状态。
2、电缆故障地点检测：利用脉冲反射法、时间域反射法等技术，测量电缆中故障点的位置。
3、电缆故障类型测试：利用交流峰值电压测试、介损角测试等仪器，对电力电缆进行故障类型测试。
4、红外热像法检测：利用红外热像仪对电力电缆进行红外热像图像的采集和分析，以发现电缆故障。
1、绝缘损坏处理：对于绝缘损坏的电力电缆，应及时更换或修复绝缘层，防止其扩大。
2、接头失效处理：对于接头失效的电力电缆，应检查接头材料和接头连接处，并进行相应的修补和更换。
3、电缆击穿处理：对于发生电缆击穿的情况，应及时停止使用该电缆，并进行修复或更换。
4、地缆故障处理：对于地缆故障的电力电缆，应修补坏损的电缆护套或切掉故障部分重新接地处理。
总之，对于电力电缆的故障，应通过科学的检测方法进行诊断，并采取相应的处理措施，以保障电力系统的正常运行和供电安全。
电缆常见故障分析及故障探测方法
或脱 落浸 泡于水沟 中。电缆被埋压后其 热量不易散发 ，时间一 久， 便使 绝缘老化而 漏电 ； 电缆浸泡 于水 中 ， 由于受井下 水 的酸 性侵蚀及渗透作用 ， 也会使绝缘 因受潮而漏电 。
（ ）因维修操作不当引起漏 电。 ４ 井下巷道狭窄 ， 环境较 暗， 工
较低处发生击穿 ， 产生集 中性漏 电。 （ ）因施工安装不当引起漏 电。电缆施工接线错误 ， ２ 如误将 相线 与地线相接 ， 通电后就会发生漏 电 ； 橡套 电缆接头违反施 ＿ 丁
（ ）交联电缆 中间接头放炮 ： １ ①接头防水胶带没按照工艺要
求施 工 ， 受井下潮气 、 雨淋影响 ， 绝缘 阻值 下降 ； 电缆芯 线表 面 ② 屏蔽层 清理 后 ， 未使用绝缘砂纸打磨 和松香水擦拭 ， 绝缘 表面处 理 不干净 ； ③三叉 口处绝缘易受损或绝缘 处理不当 ； 连接铜管 ④ 有 毛刺 和锐角 。 以上这 些都是局部放电原因 ，造成 电缆三叉 口铠装 钢带接
１ 常见 故 障
１１ 电缆 短路 故 障 ．
１２ 电 缆 漏 电 故 障 ＿
（ ）电缆或 电气设备本 身的原因。 １ 敷设在井下巷道内的电缆 ，
由于井下环境潮 湿 ， 且运 行多年 ， 绝缘老化 或潮气入侵 ， 引起绝 缘 电阻下 降，使正常运行时系统对地 的绝缘 阻抗偏 低而发生漏 电。在这种供 电系统 中， 会因偶然 的过电压 冲击 ， 还 使绝缘水平
地 处多处放 电 ， 产生火花 和热量 ， 甚至溶化另 一根芯线绝 缘 ， 造
工艺要求 ， 如采用 了“ 鸡爪子 ” “ 尾 巴” 明接头 等 ， 些接法 、羊 和 这
都破坏 了橡套 的绝缘 ， 在井下潮 气的侵蚀下易发生漏 电。此 外 ，
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆作为传输电力的重要设备之一，在使用过程中可能会出现故障，给供电安全带来威胁。
对电力电缆的故障分析及检测方法进行了研究，旨在提高电缆的可靠性和使用寿命。
本文将介绍电力电缆的故障分析及常用的检测方法。
一、故障分析1. 绝缘击穿：绝缘击穿是最常见的电力电缆故障之一，其原因主要有以下几点：（1）绝缘材料的老化或损坏。
（2）电缆的安装不当，造成绝缘受力过大。
（3）外界因素，如温度变化、湿度等对绝缘的影响。
2. 线芯接地：线芯接地是电缆故障中的另一个常见问题，其原因包括：（1）电缆的线芯表面受损，导致线芯与外界金属接触。
（2）电缆绝缘缺陷导致线芯绝缘击穿。
（3）电缆终端及接头存在问题。
3. 电缆温升：电缆温升是因为电缆内部电阻产生的热量无法及时散发而导致的，其原因有以下几点：（1）电缆负载过大，超过了电缆的额定容量。
（2）电缆的散热条件不好。
（3）电缆本身存在接触电阻或其他电气问题。
二、检测方法1. 绝缘电阻测量：绝缘电阻测量是评估电缆绝缘质量的主要方法。
通过将直流电压施加于待测电缆的两个导体之间，测量绝缘电阻的大小，来判断绝缘的可靠性。
2. 耐压试验：耐压试验是通过施加高电压，观察待测电缆绝缘是否能够耐受高电压的试验。
通常采用交流耐压试验和直流耐压试验两种方法。
3. 红外热像仪检测：红外热像仪可以检测电缆的温度分布情况，从而判断电缆是否存在过热问题。
通过红外热像仪的测量，可以及时找出电缆的故障点。
4. 声波检测：声波检测是利用超声波技术检测电缆的一种方法。
通过检测电缆中传导声波的变化，可以判断电缆是否存在接地、击穿等故障。
5. 直流电阻测量：直流电阻测量适用于电缆的接地故障检测。
通过测量接地电极与大地之间的电阻大小，来判断电缆的接地情况。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法【摘要】电力电缆是电力传输和配电系统的重要组成部分，但在长期使用过程中会出现各种故障，给电网安全稳定运行带来风险。
本文从电力电缆故障的类型及成因分析入手，介绍了常见的电力电缆故障检测方法，包括非接触式故障检测技术和电力电缆故障定位技术。
还探讨了故障预警系统的应用，为及时发现并修复电缆故障提供了重要依据。
结论部分强调了电力电缆故障分析及检测方法的重要性，指出未来发展趋势，并对本文所述内容进行了总结。
本文旨在帮助读者深入了解电力电缆故障问题，为电力系统安全稳定运行提供技术支持和理论参考。
【关键词】电力电缆、故障分析、检测方法、成因、非接触式、定位技术、预警系统、重要性、发展趋势、总结。
1. 引言1.1 背景介绍电力电缆作为输送电力的重要设备，在电力系统中扮演着至关重要的角色。
由于长期使用或外部环境因素等原因，电力电缆可能会出现各种故障，严重影响电力系统的安全稳定运行。
对电力电缆的故障进行分析与检测显得尤为重要。
背景介绍部分旨在对电力电缆故障分析及检测方法这一课题进行引言，说明研究的背景和意义。
电力电缆故障可能引发电力系统事故，导致停电、设备损坏甚至人身安全受到威胁，因此及时检测和修复故障对于电力系统的安全可靠运行至关重要。
随着电力系统的发展，电力电缆的规模和复杂程度不断增加，传统的故障分析和检测方法已经无法满足需求，因此有必要对电力电缆的故障分析及检测方法进行深入研究和探讨。
在这样的背景下，本文将对电力电缆故障分析及检测方法进行系统性的总结和探讨，以期为电力系统的稳定运行提供技术支持和保障。
1.2 研究意义电力电缆的故障分析及检测方法在现代电力系统中具有重要意义。
随着电力需求的不断增长和电力系统规模的扩大，电力电缆作为电力传输的重要组成部分，其安全可靠性对整个电力系统的稳定运行起着至关重要的作用。
电力电缆在运行过程中可能会面临各种故障，如绝缘老化、电缆接头松动、外部损伤等，这些故障不仅会影响电力传输效率，还可能引发重大事故，造成人员伤亡和财产损失。
浅谈电力电缆的故障分析及检测方法
浅谈电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，其正常运行对于电力系统的稳定运行至关重要。
电力电缆在长期工作中，由于受到外部环境、操作不当等因素的影响，可能会出现各种故障，严重影响电力系统的安全运行。
对电力电缆的故障进行及时准确的分析和检测，对于保障电力系统的安全运行具有十分重要的意义。
一、电力电缆的常见故障及分析1. 绝缘老化故障：电力电缆使用时间长了，绝缘材料会因为受潮、受热等因素逐渐老化，导致绝缘性能下降，从而产生绝缘老化故障。
这种故障通常会表现为电缆绝缘电阻降低，介质损耗增大，导致漏电流增加，最终引起短路故障。
2. 绝缘破损故障：电力电缆在安装和施工过程中，可能会受到外部力的损伤，导致绝缘破损，从而产生绝缘破损故障。
这种故障通常会表现为局部放电和放电灼烧现象，严重时会引起短路故障。
3. 电缆接头故障：电力电缆的接头是电力系统中最薄弱的环节，接头处存在接触电阻、局部放电等问题，容易导致接头故障。
这种故障通常会表现为接头温升过高、放电声音等异常情况，严重时会引起火灾事故。
二、电力电缆故障的检测方法1. 电缆局部放电检测：局部放电是电力电缆绝缘老化、绝缘破损等故障的先兆现象，通过局部放电检测可以及时发现电缆存在的问题。
常用的局部放电检测方法包括部分放电检测、脉冲法检测等。
2. 电缆绝缘电阻测试：电力电缆的绝缘电阻是评定电缆绝缘状况的重要指标，通过对电缆绝缘电阻的测试可以了解电缆的绝缘状况。
常用的绝缘电阻测试方法包括绝缘电阻测量仪、绝缘电阻测试仪等。
3. 红外热像法检测：通过红外热像仪对电力电缆进行检测，可以有效地检测电缆的接头温升情况，及时发现电缆存在的问题，防止故障的发生。
4. 电缆阻抗测试：电缆的阻抗是衡量电缆传输能力的重要参数，通过对电缆阻抗的测试可以了解电缆的传输性能，及时发现电缆存在的故障。
5. 声发射检测：通过对电力电缆进行声发射检测，可以发现电缆内部存在的局部放电、绝缘破损等故障，为故障的分析提供重要依据。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。
为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。
一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。
导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。
（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。
2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。
电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。
（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。
3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。
电缆短路故障可以分为一次短路和二次短路两种情况。
电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。
1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。
绝缘电阻越大，绝缘性能越好。
绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。
此时需要对电缆进行维修或更换。
2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。
电缆故障测试方法与定位
电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。
然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。
因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。
一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。
若线路短路情况严重，破坏性也会比较大。
2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。
接地故障可分为铜柱接地故障和直接接地故障。
3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。
二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。
按照故障类型的不同，测试时所需的仪器和方法也会不同。
在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。
2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。
3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。
4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。
三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。
该方法需要在一端进行直流电压或交流电源测试。
电缆故障的分析与探测定位处理
电缆故障的分析与探测定位处理作为连接各种电气设备、传输和分配电能的电力电缆，以其安全、维护工作量少，稳定性高，有利于提高电能的质量等优点，已经得到越来越广泛的应用。
目前，电力电缆所产生的故障在所有供电故障中占了相当大的比重。
如何快速、准确地确定故障点位置和判断出故障类型已成为电力电缆使用和运行过程中十分关键的技术之一。
1.电缆故障原因电缆故障的最直接原因是绝缘降低而被击穿。
导致绝缘降低的因素很多，根据实际运行经验，归纳起来不外乎以下几种情况：1.1机械损伤安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；直接受外力损坏：在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤：间接受外力损坏：行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。
1.2绝缘受潮绝缘受潮后引起故障。
造成电缆受潮的主要原因有：因接头盒或终端盒结构不密封或安装不良而导致进水；电缆制造不良，金属护套有小孔或裂缝；金属护套因被外物刺伤或腐蚀穿孔；1.3绝缘老化变质电缆绝缘介质内部气隙在电场作用下产生游离使绝缘下降。
当绝缘介质电离时，气隙中产生臭氧、硝酸等化学生成物，腐蚀绝缘；绝缘中的水分使绝缘纤维产生水解，造成绝缘下降。
过热会引起绝缘老化变质。
电缆内部气隙产生电游离造成局部过热，使绝缘碳化。
电缆过负荷是电缆过热很重要的因素。
安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆、穿在干燥管中的电缆以及电缆与热力管道接近的部分等都会因本身过热而使绝缘加速损坏。
1.4过电压过电压主要是指大气过电压（雷击）和电缆内部过电压。
对实际故障进行的分析表明，许多户外终端头的故障是由大气过电压引起的。
过电压使电缆绝缘层击穿，形成故障，击穿点一般是存在材料缺陷。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。
电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。
处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。
一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。
它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。
如果读书在在50MΩ以上，说明绝缘没有问题。
此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。
2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。
它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。
局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。
二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。
电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。
2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。
3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。
三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。
这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。
该方法精度高，定位准确，但是在大功率电缆上的实用性不足。
2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。
由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。
对电力电缆的故障分析及检测方法进行研究具有重要意义。
本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。
一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。
绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。
对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。
2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。
金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。
对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。
3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。
接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。
对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆作为电力系统的重要组成部分，其故障的发生对电力系统运行和供电质量产
生重大影响。
及时准确地分析和检测电力电缆故障，对于保证电力系统的安全稳定运行至
关重要。
本文将就电力电缆的故障分析及检测方法进行详细介绍。
电力电缆故障主要包括接头故障、绝缘故障和导体故障三类。
接头故障是指电缆与其
他设备连接部分的故障，如接触不良、接头松动等；绝缘故障是指电缆绝缘物质的损坏或
老化，如绝缘破损、绝缘老化等；导体故障是指电缆导体的断裂或损坏，如导体断路、导
体短路等。
根据故障的类型和性质，选择合适的检测方法可以准确快速地发现电力电缆故障。
对于接头故障的检测，可以采用热红外成像技术。
该技术通过测量接头处的热量分布
情况，可以直观地判断接头是否存在问题。
热红外成像技术能够快速地发现接触不良、接
头松动等故障，并辅助进行进一步的修复和更换。
对于绝缘故障的检测，可以采用绝缘电阻测试。
绝缘电阻测试是通过施加一定的电压，测量电缆绝缘材料与地之间的电阻来判断绝缘状态是否正常。
当绝缘材料老化或损坏时，
其绝缘电阻将会降低，通过绝缘电阻测试可以及时发现绝缘故障的存在。
对于导体故障的检测，可以采用局部放电检测。
局部放电检测是通过监测电缆中的局
部放电信号来判断导体是否存在故障。
当导体出现断裂或短路时，会产生局部放电信号，
通过合适的传感器和监测设备可以及时发现导体故障，并进行进一步的处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全论文 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
浅析电缆的故障及测寻方法(新
版)
Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.
浅析电缆的故障及测寻方法(新版)
【摘要】电力电缆在电力系统中作为传输和分配电能，以及连接各种电气设备等，起着不可估量的作用，因此，维护电缆的安全运行，是一项至关重要的工作。
当地下电缆发生故障时，可以使用简易的测寻方法——声测法来寻找电缆故障点，缩短修复时间。
【关键词】电缆故障声测法供电可靠
随着社会经济的发展和现代化建设步伐的加快，工农业生产及人民生活的用电量日益增加，对电力的需求量越来越大，要求电网的安全运行也越来越高。
而作为连接各种电气设备、传输和分配电能的电力电缆，已逐渐取代了架空线的位置。
电缆供电的传输性能在城乡内比架空线既稳定，可靠性高，且占地小，不会造成对市容的影响，也不受自然环境的制约，从而提高了供电的安全性。
电力电缆长期在电网的工作电压下运行，充分具备承受内部过电压和大
气过电压的能力，可靠地输送电能。
但电缆在某些情况下也会发生故障，其原因很多，常见的有以下几种：(1)电力电缆在敷设过程中受到外力损伤而造成电缆绝缘层的破坏；(2)由于地下杂散电流的电化腐蚀或中性土壤化学腐蚀，从而使地埋电缆产生腐蚀；(3)由于地面的下沉或地面上叠放重物，而造成电缆受外力损害变形，导致电缆防护层、铠装、铅包、铝包破裂甚至折断；(4)长期过负荷运行或散热不良造成电缆过热或接头过热；(5)电力电缆的安装敷设不符合工艺技术和质量的要求，电缆的附件质量不过关或电缆头制作工艺不良，密封性能差，都会造成电缆在运行中发生故障，等等。
这样就影响了电缆线路的运行和用户的正常用电。
为了进一步了解电缆的故障，我们可以按其故障点电缆绝缘损坏的程度进行分析。
1．低阻故障：故障点绝缘阻值下降至该电缆的特性阻抗，甚至支路电阻值等于零，电缆就呈现低阻故障；
2．开路故障：电缆的绝缘电阻值为无限大或虽与正常电缆的绝缘电阻值相同，但电压却不能馈送到用电设备，电缆就呈现开路故障；
3．高阻故障：电力电缆运行中发生故障，故障点的直流电阻等于该断路的特征阻抗，电缆就会呈现高阻故障；
4．高阻泄漏：进行断路(开路)高压试验时，泄漏电流随试验电压的增高而增大，在试验电压升到额定值时，泄漏电流超过允许值，造成高阻泄漏；
5．闪络性故障：在进行断路(开路)试验时，试验电压升到某一数值，泄漏电流的测试仪表指示突然升高，表针呈闪络性摆动；而电压指示仪表指示值稍呈下降时，此现象消失，但电缆绝缘仍有极高的阻值。
这异常现象表明电缆存在故障，电缆的绝缘某点有缺陷，而故障点没有造成电阻通路，只有放电间隙或闪络表面的故障。
根据以上分析，电缆发生故障的情况比较复杂。
为了缩短检修的时间，不致影响正常的供电，必须采取快速有效的测寻方法，才能更快更准确地将故障点查找出来并进行抢修。
2000年，大良城区曾发生一起10kV电缆故障，带负载运行的交联电缆YJV22－3×150，是采用埋地穿管的敷设方式。
故障发生时，支线开关跳闸，使该地段数百用户停电。
检修人员到达现场，观察发现沿线路方向几十米处地面
有下陷现象，周围留有打桩机辗压的痕迹，但当时不能准确判断电缆的故障位置，在做好停电的手续、验电接地、挂警示牌后，马上将电缆拆下，选用2500伏兆欧表对电缆进行绝缘摇测，发现电缆的绝缘电阻低于100千欧，且导体连续性良好，这就判断电缆是属于接地故障。
为了尽快查找到故障点，我们选用了测寻方法中的声测法。
声测法即声测定点试验法，它是利用电容充电后经过球间隙向故障线芯放电，并在故障地点附近用压电晶体拾音器确定故障准确位置的方法。
选用升压变压器T，其电压值范围为200V～220V/30000V～35000V，额定容量1kVA，高压硅堆D，球间隙G选用一对小铜球，直径为10mm～20mm，球隙放电的间隙时间一般取2～3秒一次，电容器C取值为2～9μF，设备接线如下图：
将电缆通电升压，用压电晶体拾音器沿着线路的方向移动，最后通过拾音器的声响，发现了故障点的准确位置，立刻开挖该处，发现电缆的外护套、铠装层、铜屏蔽层、线芯都有压伤现象。
我们只用了半小时就寻出了故障点，在进行一个多小时的抢修后，再对电缆进行绝缘摇测，符合安全标准，正常恢复供电，投入运行。
实
践表明，测寻电缆故障采用声测法，具有科学性、实用性和简易性。
电缆线路的检修工作是电缆安全运行管理工作的重要环节，当电缆发生故障时，只有通过有计划、有步骤、利用最实效的简易方法测寻，将电缆故障定位及快速抢修，才能确保用户的用电及线路的正常安全运行。
参考文献：
屠俊良，《电力电缆安装运行技术》，水利电力出版社，1990
云博创意设计
MzYunBo Creative Design Co., Ltd.。
