(整理)习题答案：第3章冲裁工艺及冲裁模具设计.

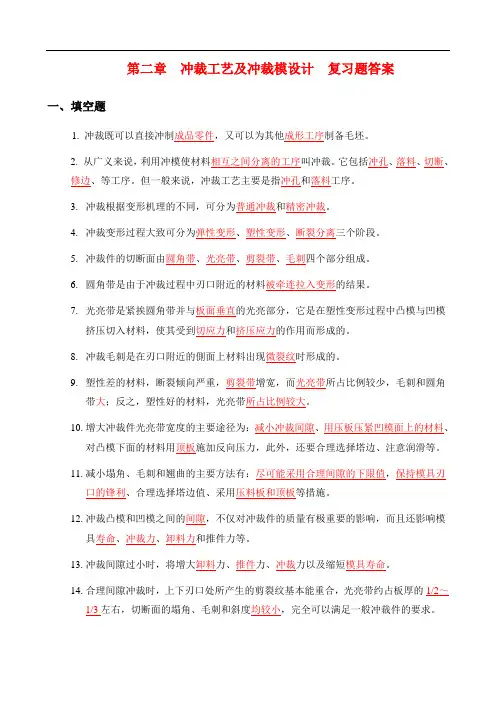

冲裁工艺及冲裁模设计 复习题答案
第二章冲裁工艺及冲裁模设计复习题答案一、填空题1. 冲裁既可以直接冲制成品零件，又可以为其他成形工序制备毛坯。
2. 从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。
它包括冲孔、落料、切断、修边、等工序。
但一般来说，冲裁工艺主要是指冲孔和落料工序。
3.冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
4.冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。
5.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。
6.圆角带是由于冲裁过程中刃口附近的材料被牵连拉入变形的结果。
7.光亮带是紧挨圆角带并与板面垂直的光亮部分，它是在塑性变形过程中凸模与凹模挤压切入材料，使其受到切应力和挤压应力的作用而形成的。
8.冲裁毛刺是在刃口附近的側面上材料出现微裂纹时形成的。
9.塑性差的材料，断裂倾向严重，剪裂带增宽，而光亮带所占比例较少，毛刺和圆角带大；反之，塑性好的材料，光亮带所占比例较大。
10.增大冲裁件光亮带宽度的主要途径为：减小冲裁间隙、用压板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择塔边、注意润滑等。
11.减小塌角、毛刺和翘曲的主要方法有：尽可能采用合理间隙的下限值，保持模具刃口的锋利、合理选择塔边值、采用压料板和顶板等措施。
12.冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等。
13.冲裁间隙过小时，将增大卸料力、推件力、冲裁力以及缩短模具寿命。
14.合理间隙冲裁时，上下刃口处所产生的剪裂纹基本能重合，光亮带约占板厚的1/2～1/3左右，切断面的塌角、毛刺和斜度均较小，完全可以满足一般冲裁件的要求。
15.间隙过小时，出现的毛刺比合理间隙时的毛刺高一些，但易去除，而且断面的斜度和塌角小，在冲裁件的切断面上形成二次光亮带。
16.冲裁间隙越大，冲裁件断面光亮带区域越小，毛刺越大；断面上出现二次光亮带是因间隙太小而引起的。
冲裁工艺
第二章 冲裁工艺与冲裁模设计
第四节 凸模与凹模刃口尺寸的确定
二、凸、凹模刃口尺寸的计算方法（续）
2．凸模与凹模配作法 配作法就是先按设计尺寸制出一个基准件（凸模或凹模）， 然后根据基准件的实际尺寸再按最小合理间隙配制另一件。 特点： 模具的间隙由配制保证，工艺比较简单，不必校核
T A ≤ Z max Z min的条件，并且还可放大基准件的制造公差，
（2）材料的性质（回弹小则精度高）
（3）冲裁间隙 （主要影响回弹值及方向） （4）冲裁件的形状（形状越简单精度越高）
第二节 冲裁件的质量分析
二、冲裁件断面质量及其影响因素
1. 断面特征：冲裁件断面一般可以分成4个区。
圆角带a： 刃口附近的材料产生弯曲和伸长变形。 光亮带b：塑性剪切变形。质量最好的区域。 断裂带c：裂纹形成及扩展。 毛刺区d： 间隙存在，裂纹产生不在刃尖，毛刺不可避免。
第一节 冲裁过程分析
二、冲裁时板料的变形过程
间隙正常、刃口锋利情况下，冲裁变形过程可分为三个阶段
1．弹性变形阶段
变形区内部材料应力小于屈服应力 。
2．塑性变形阶段
变形区内部材料应力大于屈服应力。 凸、凹模间隙存在，变形复杂，并非纯塑性剪切变形，还伴随有弯曲、拉 伸，凸、凹模有压缩等变形。
3．断裂分离阶段
第三章 冲裁工艺
概述
冲裁：利用模具使板料沿着一定的轮廓形状产生分离的一种
冲压工序。
基本工序：落料和冲孔。
落料-----若使材料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁
件时，称为落料； 冲孔-----若使材料沿封闭曲线相互分离，封闭曲线以外的部分作为冲裁 件时，则称为冲孔。
第三章 冲裁工艺
冲压试题库及答案和复习
冲压试题库及答案和复习文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]冲压工艺与冲模设计试题复习第一章概述一、填空、解释、选择类型题:1、冷冲压工艺方法大致分为分离工序、成型工序.2、分离工序分落料，冲孔和切割等。
成型工序分弯曲、拉深、翻边、翻孔、胀形等。
3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。
便于实现自动化，效率高。
第二章冷冲压变形基础1.影响金属塑性和变形抗力的因素1，金属组织2.变形温度3. 变形速度4.尺寸因素2.塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3.加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4.冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。
5.影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6.反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7.冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。
从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。
2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。
3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。
4. 影响冲裁件质量的诸多因素中，间隙是主要的因素。
5.分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。
8、排样三种方法有废料排样、少废料排样、无废料排样。
9. 凸、凹模刃口分开加工法为了保证间隙值应满足的条件|δp|＋|δd|≤Zmax－Zmin10.搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11.降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12. 冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13. 冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14.模具压力中心应该通过压力机滑块的中心线。
最新习题答案：第3章冲裁工艺及冲裁模具设计
第3章冲裁工艺及冲裁模具设计第一次作业一、填空题(每空1分，共分)1．冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
（3-1）2．圆形垫圈的内孔属于冲孔工序，而外形属于落料工序。
（3-1）3．冲裁变形过程大致可分为弹性变形、塑性变形、和断裂分离等三个阶段。
（3-1）4．冲裁件的切断面由塌角、光面、毛面和毛刺四个区域组成。
（3-1）5．塑性差的材料，断裂倾向严重，毛面增宽，而光面所占比例较少，毛刺和塌角也较小。
（3-1）6．增大冲裁件光面宽度的主要途径为：减少冲裁间隙、用压料板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择搭边、注意润滑等。
（3-1）7．冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力。
（3-2）8．冲裁间隙过大，会使断面光面减小，塌角与斜度增大，形成厚而大的毛刺。
（3-2）9．影响冲裁件毛剌增大的原因是刃口磨钝，间隙增大。
（3-2）10．冲裁模常以刃口磨钝和崩刃的形式失效。
（3-2）11．在设计和制造新模具时，应采用最小的合理间隙。
（3-2）12．落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。
（3-3）13．凸、凹模分别加工法的优点是凸、凹模具有互换性，制造周期短，便于成批制造。
其缺点是模具制造公差小、模具制造困难、成本较高。
（3-3）14．落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）15．冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）二、判断题（每小题分，共分）1．（×）冲裁间隙过大时，断面将出现二次剪切光亮面。
（3-2）2．（×）冲裁间隙越小，冲裁件精度越高，所以冲裁时间隙越小越好。
（3-2）3．（×）对于形状复杂的冲裁件，适宜于用凸、凹模分开加工的方法加工（3-3）。
冲压工艺与模具设计习题及答案
第2章冲压变形基础一、填空1．在室温下，利用安装在压力机上的对被冲材料施加一定的压力，使之产生，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。
2．用于实现冷冲压工艺的一种工艺装备称为3．冲压工艺分为两大类，一类叫，一类是。
4．物体在外力作用下会产生变形，若外力去除以后，物体并不能完全恢复自己的原有，称为.5．变形温度对金属的塑性有重大影响。
就大多数金属而言，其总的趋势是：随着温度的，塑性，变形抗力。
6．以主应力表示点的应力状态称为，表示主应力个数及其符号的简图称为可能出现的主应力图共有。
7．塑性变形时的体积不变定律用公式来表示为：8．加工硬化是指一般常用的金属材料，随着塑性变形程度的，其强度、硬度和变形抗力逐渐，而塑性和韧性逐渐9．在实际冲压时，分离或成形后的冲压件的形状和尺寸与模具工作部分形状和尺寸不尽相同，就是因卸载规律引起的造成的。
10. 材料对各种冲压成形方法的适应能力称为材料的冲压成形性能是一个综合性的概念，它涉及两个方面：一是，二是二、判断（正确的在括号内打√，错误的打×）1．（）主应变状态一共有9种可能的形式。
2．（）材料的成形质量好，其成形性能一定好。
3．（）热处理退火可以消除加工硬化（冷作硬化）。
4．（）屈强比越小，则金属的成形性能越好。
5．（）拉深属于分离工序。
三、选择1．主应力状态中，，则金属的塑性越好。
A．压应力的成份越多，数值越大 B. 拉应力的成份越多，数值越大。
2．当坯料三向受拉，且σ1＞σ2＞σ3＞0时，在最大拉应力σ1方向上的变形一定是伸长变形，在最小拉应力σ3方向上的变形一定是压缩变形A．伸长变形 B.压缩变形四、思考1．冷冲压的特点是什么？2．冷冲压有哪两大类基本工序？试比较分离工序和成形工序的不同之处。
3．何谓材料的板平面方向性系数？其大小对材料的冲压成形有哪些方面的影响？4．何谓材料的冲压成形性能？冲压成形性能主要包括哪两方面的内容？材料冲压成形性能良好的标志是什么？5．冲压对材料有哪些基本要求？如何合理选用冲压材料？五、问答在冲压工艺资料和图样上，对材料的表示方法有特殊的规定。
冲裁工艺及冲裁模具设计试题
第1章冲裁工艺及冲裁模具设计一、填空1．圆形垫圈的内孔属于外形属于。
2．冲裁断面分为四个区域：分不是，，，。
3．冲裁过程可分为，，三个变形时期。
4．工作零件刃口尺寸确实定冲孔以为计算基准，落料以为计算基准。
5．冲裁件的经济冲裁精度为。
6．凸凹模在下模局部的喊，凸凹模在上模局部的喊其中复合模多一套打件装置。
7．弹性卸料装置除了起卸料作用外，还起作用，它一般用于的情况。
8．侧刃常用于中，起的作用。
9．冲压力合力的作用点称为，设计模具时，要使与模柄中心重合。
10.挡料销用于条料送进时的，导正销用于条料送进时的。
二、判定〔正确的在括号内打√，错误的打×〕1．〔〕落料件比冲孔件精度高一级。
2．〔〕在其它条件相同的情况下，H62比08钢的搭边值小一些。
3．〔〕在复合模中，凸凹模的断面外形与工件完全一致。
4．〔〕复合模所获得的零件精度比级进模低。
5．〔〕直对排比歪对排的材料利用率高。
三、选择1．在压力机的每次行程中，在，同时完成两道或两道以上的冲模喊级进模。
A．同一副模具的不同位置B.同一副模具的相同位置。
C.不同工序D.相同工序2．周密冲裁的条件是A．工作零件带有小圆角，微小的间隙，带齿压料板，强力顶件B．工作零件为锐利的刃口，负间隙，带齿压料板，强力顶件3．冲裁模导向件的间隙应该凸凹模的间隙。
A．大于B.小于C.等于D.小于等于4．凸模比凹模的制造精度要，热处理硬度要求。
A．高一级B.低一级C.不同D.相同5．硬材料比软材料的搭边值，精度高的制件搭边值和精度低的制件。
A．小B.大C.不同D.相同四、考虑1．什么是冲裁间隙？什么缘故讲冲裁间隙是重要的。
2．比立单工序模、复合模、级进模的优缺点。
五、依据图示零件，完成以下内容：1）工作零件刃口尺寸；2）试画出其级进模排样图并计算出一块板料的材料利用率；3）计算冲裁力,选择压力机；4）绘出模具结构草图及工作零件图选择压力机托板材料：08F厚度：2mm生产纲领：大批量第1章冲裁工艺及冲裁模具设计〔答案〕一、填空1．圆形垫圈的内孔属于冲孔外形属于落料。
(整理)习题答案：第3章冲裁工艺及冲裁模具设计.
第3章冲裁工艺及冲裁模具设计第一次作业一、填空题(每空1分，共分)1．冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
（3-1）2．圆形垫圈的内孔属于冲孔工序，而外形属于落料工序。
（3-1）3．冲裁变形过程大致可分为弹性变形、塑性变形、和断裂分离等三个阶段。
（3-1）4．冲裁件的切断面由塌角、光面、毛面和毛刺四个区域组成。
（3-1）5．塑性差的材料，断裂倾向严重，毛面增宽，而光面所占比例较少，毛刺和塌角也较小。
（3-1）6．增大冲裁件光面宽度的主要途径为：减少冲裁间隙、用压料板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择搭边、注意润滑等。
（3-1）7．冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力。
（3-2）8．冲裁间隙过大，会使断面光面减小，塌角与斜度增大，形成厚而大的毛刺。
（3-2）9．影响冲裁件毛剌增大的原因是刃口磨钝，间隙增大。
（3-2）10．冲裁模常以刃口磨钝和崩刃的形式失效。
（3-2）11．在设计和制造新模具时，应采用最小的合理间隙。
（3-2）12．落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。
（3-3）13．凸、凹模分别加工法的优点是凸、凹模具有互换性，制造周期短，便于成批制造。
其缺点是模具制造公差小、模具制造困难、成本较高。
（3-3）14．落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）15．冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）二、判断题（每小题分，共分）1．（×）冲裁间隙过大时，断面将出现二次剪切光亮面。
（3-2）2．（×）冲裁间隙越小，冲裁件精度越高，所以冲裁时间隙越小越好。
（3-2）3．（×）对于形状复杂的冲裁件，适宜于用凸、凹模分开加工的方法加工（3-3）。
冲裁工艺与冲裁模设计习题答案
冲裁工艺与冲裁模设计习题答案1、填空题（1）沿一定的轮廓形状产生分离的一种冲压工序；落料、冲孔、切口、切边、剖切（2）弹性变形阶段、塑性变形阶段、断裂分离阶段（3）圆角带、光亮带、断裂带、毛刺区（4）产生弯曲和伸长变形、断裂带相接、凸模与凹模的剪切应利、断裂（5）断裂带、光亮带、减小、、增大（6）塑性好的材料、合适的凸凹模刃口间隙、（7）减小冲裁件的间隙（8）间隙、寿命、冲裁力、工件质量（9）冲裁力、卸料力、顶件力（10）小、长、小（11）刃口成圆角（12）减小、增大、又高又厚（13）断面状况、尺寸（14）模具本身的制造误差、凸模或凹模、冲模的制造精度、性质、形状误差、冲裁间隙、冲裁间隙（15）冲裁件小于凹模尺寸、大于凸模尺寸（16）大于凹模尺寸、小于凸模尺寸（17）较小、较小、较高、相反（18）缩短、延长（19）磨钝、凹模、冲裁件上下端、更换凸凹模（20）凸凹模刃口横向尺寸的差值（21）最小（22）越大、越小（23）断面质量、尺寸精度、模具寿命（24）凹模、凸模（25）自身互换性、模具成批制造、制造误差、成本高（26）尺寸和公差、最小合理间隙（27）凹模、凸模、凸模、凹模（28）IT11、IT10、IT9（29）布置方法（30）提高材料利用率、降低成本、保证冲件质量、寿命（31）结构废料、工艺废料（32）冲压方式、排样方式（33）搭边、利用率（34）工艺废料、补偿定位误差、保证条料具有一定的刚度、过大或过小、拉长、小一些、大一些、大一些、大一些（35）凹模中、凸模上（36）卸料力、推件力、顶件力（37）冲裁力、卸料力、推件力、冲裁力、推件力、冲裁力和顶件力（38）斜刃口（39）凹模、凸模（40）简单模、复合模、级进模（41）完成一个、、多道、同一部位、数道分离工序的模具（42）工作零件、定位零件、卸料与出件零件、导向零件、模架（43）侧刃、侧压板（44）简单、难、低、短、要求不高（45）既为落料凸模又为冲孔凹模（46）小、大批量（47）高、简单、凹模内、大、大、堆积废料和冲裁件、变大、形状简单和精度要求不高、————（48）宽度、步距（49）定位销和定位板（50）送料、导向、挡料销、侧刃2、判断题⑴√⑵×⑶×⑷√⑸×⑹×⑺√⑻×⑼√⑽√⑾√⑿×⒀×⒁×⒂√⒃×⒄√⒅×3、选择题（1）A（2）C（3）A（4）A（5）B（6）C（7）B（8）C（9）B（10）C（11）B（12）C（13）A（14）C（15）C（16）A（17）C（18）A（19）B（20）C （21）C\D（22）A（23）B（24）C\B（25）B（26）C（27）ACDB4、问答题（1）答：处于金属上部的凸模施压使金属变形并进入凹模入口，当继续加载超出材料的弹性极限时，金属的一部分将被压入凹模入口，在材料的下表面形成压痕，上表面也相应的发生变形，当载荷继续增加时，凸模将把金属压入到某一深度，直到压入凹模的深度等于金属的厚度。
冲压工艺与模具设计课后习题
冲压工艺与模具设计课后习题第2章冲裁填空题 1. 冲裁件的断面质量由塌角、光亮带、断裂带、毛刺4部分组成。
2. 冲裁件在板料或条料上的布置方法称为排样。
3. 冲裁时冲裁件与冲裁件之间 冲裁件与条料侧边之间留下的工艺废料称为搭边和侧搭边。
4. 当间隙较小时 冲裁后材料的弹性恢复使落料件的尺寸大于凹模尺寸 冲孔件的尺寸小于凸模尺寸。
5. 当间隙较大时 冲裁后材料的弹性恢复使落料件的尺寸小于凹模尺寸 冲孔件的尺寸大于凸模尺寸。
6. 影响冲裁件尺寸精度的因素有间隙、材料性质、工件形状与尺寸、其中间隙起主导作用。
7. 凸模刃口磨钝时 在落料件的上端产生毛刺 而凹模刃口磨钝时 在冲孔件的下端产生毛刺。
8. 冲裁力合力的作用点称为模具的压力中心模具的压力中心必须通过模柄轴线而与压力机滑块的中心线相重合。
9. 复合模在结构上的主要特征是有一个既是落料凸模有是冲孔凹模的凸凹模。
10. 倒装复合模落料凹模装在上模 顺装复合模落料凹模装在下模。
判断题 1. 冲裁件的排样是否合理主要用材料利用率来衡量。
√ 2. 常用的卸料装置可分为固定卸料装置和弹压卸料装置 固定卸料装置常用于冲裁厚料和冲裁力较大的冲件 弹压卸料装置一般用于冲裁薄料及精度要求高的冲件。
√ 3. 导料板的作用主要是保证凸模有正确的引导方向。
× 4. 冷冲压工艺可分为分离工序和成型工序两大类。
√ 5. 倒装复合模落料凹模装在上模 顺装复合模落料凹模装在下模。
√ 6. 上、下模座、导柱、导套的组合体叫冲模。
× 7. 凸凹模就是落料、冲孔复合模中把凸模和落料凹模做成一体的工作零件。
× 8. 取合理小间隙时有利于提高制件质量 取合理大间隙时有利于延长模具寿命。
√ 9. 垫板的主要作用是把凸模连接到模座上。
× 10.影响冲裁件尺寸精度有两大方面因素 一是冲模凸、凹模本身制造偏差 二是冲裁结束后冲裁件相对于凸模或凹模的尺寸偏差。
冲裁工艺及冲裁
第3章冲裁工艺及冲裁模具设计一、填空题1、冲裁即可以直接冲制（），又可以为其他（）制备毛坯。
2、冲模的制造精度（），则冲裁件的精度（）。
3、冲裁根据变形机理的不同可分为（）和（）。
4、冲裁变形过程大致可以分为（）、（）、（）三个阶段。
5、冲裁件的切断面由（）、（）、（）、（）四组成部分。
6、所谓冲材间隙是指（）刃口部分尺寸之差。
7、冲裁凸模和凹模之间的（），不仅对冲裁件的质量有及重要的影响，而且还影响模具（）、（）、（）和推件力。
8、冲材间隙过小时，将增大（）力、（）力、（）力以及缩短（）。
9、所选间隙值的大小，直接影响冲裁件的（）质量和（）精度。
10、间隙过小，模具寿命（），采用较大的间隙，可（）模具寿命。
11、冲裁间隙的数值（）凸模与凹模刃口部分的尺寸（）。
12、在设计和制造新模具时采用（）合理间隙。
13、合理间隙值和许多因素有关，主要受（）和（）因素影响。
14、冲孔时，凸模的刃口尺寸应（）或（）冲件孔的（）尺寸。
15、落料件的尺寸与（）刃口尺寸相等，冲孔件的尺寸与（）尺寸相等。
16、配合加工法就是先按（）加工一个基准件（凸模或凹模），然后根据基准件的（）在按间隙配制另一件。
17、落料时，应以（）为基准件配制（），凸模刃口尺寸按磨损的变化规律分别进行计算。
18、冲孔时，应以（）为基准件配制（），凸模刃口尺寸按磨损的变化规律分别进行计算。
19、凸、凹模分别制造时它们的制造公差应符合（）的条件。
20、配制法加工凸、凹模的模具的间隙由（）保证，（）比较简单，不必校核δ凸+δ凹≤Zmax+Zmin的条件，并且可放大（）的制造差，使制造容易。
21、冲孔用的凹模尺寸应根据凸模的（）及（）间隙配制。
故在凹模上只标注（），不标注（），同时在图样技术要求上注明（）。
22、所谓冲裁件的工艺性，是指冲裁件产品对冲压工艺的（）。
23、冲裁件（）叫排样。
24、冲裁产生的废料可以分为两类，一类是（），另一类是（）。
25、排样的方法，按有无废料的情况分为（）排样、（）排样和（）排样。
第三章(3.4)冲裁工艺凸模和凹模工作部分尺寸计算
+ 0 .2 0
;
+ 250 0.28 (C );
30±0.34
(1)分析尺寸类别 (1)分析尺寸类别
(2)计算： 查表3 − 3得：Z
min
= 0.040mm, x = 0.75;
Z max = 0.060mm, A3 ;
+ 0.34 4
∆Z = Z max − Z min = 0.020mm; 查表3 − 5得：A 1，A 2， B，，C x =1
= (d min + x ⋅ ∆ + Z min )0
d凸 (d p )
Dmax
D凹 ( Dd ) D凸 (D p ) —分别为落料凹、凸模基本尺寸 分别为落料凹、
d凹 (d d ) —分别为冲孔凹、凸模基本尺寸 分别为冲孔凹、
—落料件最大极限尺寸 —冲孔件最小极限尺寸 —冲裁件公差 —磨损系数
d min
Z min = 0.36mm Z max = 0.50mm Z max − Z min = 0.14mm
查表3 查表3-6得：
δ p = −0.020mm δ d = +0.025mm δ p + δ d = 0.045mm
由上可得： 由上可得： δ p + δ d < Z max − Z min 可采用分别加工法计算尺寸：查表3 可采用分别加工法计算尺寸：查表3-5得x=0.5 Φ300 0.52 部分尺寸 −
要求：设计时需在图纸上分别标注凸、 要求：设计时需在图纸上分别标注凸、凹模 的刃口尺寸及制造公差。 的刃口尺寸及制造公差。 使用条件： ∣≤Zmax Zmax使用条件： ∣δ凸∣+∣δ凹∣≤Zmax-Zmin δp)— δ凸（δp)— 凸模制造偏差 (δd)— δ凹(δd)— 凹模制造偏差 一般制造偏差可按零件公差Δ 1/3～1/4来选 一般制造偏差可按零件公差Δ的1/3～1/4来选 由于制造简单，精度容易保证， 取。由于制造简单，精度容易保证，制造公差可 IT6级选取 级选取。 按IT8 ～IT6级选取。 单配加工法（又称配合加工法） 2、单配加工法（又称配合加工法） 凸、凹模采用配合加工，先按照工件尺寸计算 凹模采用配合加工， 出凸(或凹)模的公称尺寸及公差尺寸并进行加工； 出凸(或凹)模的公称尺寸及公差尺寸并进行加工； 然后按基准件实际尺寸， 然后按基准件实际尺寸，并根据冲裁间隙配做另 一个相配件凹(或凸) 一个相配件凹(或凸)模。
冲裁工艺及冲裁模具的设计复习题
冲裁工艺及冲裁模具的设计一、填空题1.冲裁工序包括两种工序，分别是落料与冲孔。
2.冲裁变形包括了三个阶段的变形过程，分别是弹性变形阶段、塑性变形阶段、剪裂分离阶段。
3.普通冲裁件的断面具有塌角带、光亮带、断裂带和毛刺四个明显的区域。
4.冲裁模的总冲压力包括冲裁力、卸料力、推件力和顶件力。
5.冲裁排样从废料角度来分，可分为有废料排样、少废料排样和无废料排样三种。
6.落料凹模在下半模的复合模称为正装复合模，结构上有三套打料除件装置。
7.落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫正装复合模，其中正装复合模多一套打料装置，8.冲模的装配是模具制造的关键工序，其要点有：（1）要合理选择装配基准件，（2）要合理选择装配组件，（3）要合理进行总体装配9.弹性卸料装置除了起卸料作用外，还兼起压料作用，它一般用于材料厚度相对较薄材料的卸料。
10.侧刃常被用于定距精度和生产效率要求高的连续模中，其作用是控制条料进给方向上的进给步距，11.普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对角导柱模架、中间导柱模架、四角导柱模架、后侧导柱模架四种。
12.降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁（红冲）等。
13.模具的压力中心就是冲压力的合力的作用点，求压力中心的方法就是求空间平行力系的合力的作用点。
二、选择题1.在冲裁模的各种凹模洞孔形式中，刃磨后工作部分的尺寸将产生变化的是 B 。
A. 圆柱形洞口B. 圆锥孔口C. 具有过度圆柱形洞口D. 以上三种2.在冲模的正倒装关系中，正装指的是 A 。
A 凸模装上模,凹模装下模B凹模装上模,凸模装下模C凸凹模同装上模D凸凹模同装下模3.在普通冲裁中，光亮带的宽度约占整个断面的 C 。
A. 1/5~1/4以上B. 1/4~1/3以上C. 1/3~1/2以上D. 1/2~2/3以上4.为防止冲裁时凸模折断，普通冲裁模的冲孔最小孔径与材料厚度的比较关系是 A 。
冲压工艺及模具设计试题及答案
冲压工艺及模具设计试题1答案一、填空题(50分)1.冷冲模是利用安装在压力机上的模具对材料施加压力，使其变形或分离，从而获得冲件的一种压力加工方法。
（4）2.冲压加工获得的零件一般无需进行（机械）加工，因而是一种节省原材料、节省能耗的少、无（废料）的加工方法。
(2)3.性变形的物体体积保持不变，其表达式可写成ε1+ε2+ε3=0。
(2)4.材料的冲压成形性能包括（形状冻结性）和（贴模性）两部分内容。
(2)5、材料的应力状态中，压应力的成分（愈大），拉应力的成分（愈小），愈有利于材料塑性的发挥。
(2)6、用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均（提高），硬度也（提高），塑性指标（降低），这种现象称为加工硬化。
(3)7、件的切断面由（圆角带、光亮带、剪裂带、毛刺区）四个部分组成。
(4)8、裁变形过程大致可分为（弹性变形阶段、塑性变形阶段、断裂分离阶段）的三个阶段。
(3)10、在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用（较小）的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用（较大）的间隙值。
(2)11、孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故从孔凸模基本尺寸应取（在制件的最大极限尺寸附近），而冲孔凹模基本尺寸则按凸模基本尺寸（加上最小初始双面间隙）。
(2)12、凸、凹模分别加工的优点是凸、凹模具有（互换性），制造周期（短），便于（维修）。
其缺点是（制造公差）小，凸、凹模的制造公差应符合（δp+δd≤△Z）的条件。
（5）13、搭边是一种（工艺）废料，但它可以补偿（定位）误差和（板料宽度）误差，确保制件合格；搭边还可（提高条料的刚性），提高生产率；此外还可避免冲裁时条料边缘的毛刺被（拉入模具间隙），从而提高模具寿命。
(5)14、为了实现小设备冲裁大工件或使冲裁过程平稳以减少压力机的震动，常用（阶梯凸模冲裁）法、（斜刃冲裁）和（加热冲裁）法来降低冲裁力。
冲裁工艺及冲裁模具设计试题
第1章冲裁工艺及冲裁模具设计一、填空1．圆形垫圈的内孔属于外形属于。
2．冲裁断面分为四个区域：分别是，，，。
3．冲裁过程可分为，，三个变形阶段。
4．工作零件刃口尺寸的确定冲孔以为计算基准，落料以为计算基准。
5．冲裁件的经济冲裁精度为。
6．凸凹模在下模部分的叫，凸凹模在上模部分的叫其中复合模多一套打件装置。
7．弹性卸料装置除了起卸料作用外，还起作用，它一般用于的情况。
8．侧刃常用于中，起的作用。
9．冲压力合力的作用点称为，设计模具时，要使与模柄中心重合。
10.挡料销用于条料送进时的，导正销用于条料送进时的。
二、判断（正确的在括号内打√，错误的打×）1．（）落料件比冲孔件精度高一级。
2．（）在其它条件相同的情况下，H62比08钢的搭边值小一些。
3．（）在复合模中，凸凹模的断面形状与工件完全一致。
4．（）复合模所获得的零件精度比级进模低。
5．（）直对排比斜对排的材料利用率高。
三、选择1．在压力机的每次行程中，在，同时完成两道或两道以上的冲模叫级进模。
A．同一副模具的不同位置 B. 同一副模具的相同位置。
C.不同工序 D.相同工序2．精密冲裁的条件是A．工作零件带有小圆角，极小的间隙，带齿压料板，强力顶件B．工作零件为锋利的刃口，负间隙，带齿压料板，强力顶件3．冲裁模导向件的间隙应该凸凹模的间隙。
A．大于 B. 小于 C.等于 D.小于等于4．凸模比凹模的制造精度要，热处理硬度要求。
A．高一级 B.低一级C.不同 D.相同5．硬材料比软材料的搭边值，精度高的制件搭边值和精度低的制件。
A．小 B.大 C.不同 D.相同四、思考1．什么是冲裁间隙？为什么说冲裁间隙是重要的。
2．比较单工序模、复合模、级进模的优缺点。
五、根据图示零件，完成以下内容：1）工作零件刃口尺寸；2）试画出其级进模排样图并计算出一块板料的材料利用率；3）计算冲裁力,选择压力机；4）绘出模具结构草图及工作零件图选择压力机托板材料：08F厚度：2mm生产纲领：大批量第1章冲裁工艺及冲裁模具设计（答案）一、填空1．圆形垫圈的内孔属于冲孔外形属于落料。
模具设计冲压模复习题答案
第一章《冲压加工基本知识》复习题答案一、填空题1、冷冲压工艺是在压常温下，在压力机上，利用模具对材料施加压力，使其产生分离或塑性变形从而获得所需零件的压力加工方法。
2、要使冷冲压模具正常而平稳地工作，必须要求模具压力中心与模柄的轴心线要求重合（或偏移不大）。
3、冷冲压工序分分离工序、塑性变形工序两大类。
4、普通曲柄压力机的闭合高度是指滑块在下止点位置时，滑块底面到工作台上平面之间的距离。
模具的闭合高度是指冲模处于闭合状态时，模具上模座上平面至下模座下平面之间的距离，选择压力机时，必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。
5、具有过载保护功能的压力机是摩擦压力机。
行程可调的冲床是偏心冲床。
二、判断（正确的在括号内画“√”错误的画“×”）1、模具的闭合高度可小于压力机的闭合高度。
（√）2、大批量生产基本上都采用模具，所以模具寿命越高越好。
（×）3、如果模具的闭合高度大于冲床的最大闭合高度，就会使模具安装不上。
（√）4、曲柄冲床滑块允许的最大压力，随着行程位置不同而不同。
（√）5、个别金属材料（如铅，锡）没有冷作硬化现象，塑性很好，所以它们很适宜用拉深方法加工制件。
（×）三、选择题1、曲柄压力机可分为曲轴压力机和偏心压力机，其中偏心压力机具有 B 特点。
A、压力在全行程中均衡B、闭合高度可调，行程可调C、闭合高度可调，行程不可调D、有过载保护2、曲轴压力机的主要特点B、C。
A、行程可调B、行不可调C、行程和吨位可较大D、行程和吨位较小四、简答题2、什么是冷冲模？它有何特点？答：在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具，俗称冷冲模。
特点：冷冲模在实现冷冲压加工中是必不可少的工艺装备，与冲压件是“一模一样的”关系，若没有符合要求的冷冲模，就不能生产出合格的冷冲压件,没有先进的冷冲模,先进的冷冲压成形工艺就无法实现。
冲裁工艺与模具设计
2) 冲裁间隙大小的影响: 冲裁件的断面质量、尺寸精度、冲裁力大小、模具寿命
因此，选择合适的间 隙同时保证间隙的匀， 是保证制件质量的重 要因素。 见图 1-3。
(a)间隙过小；(b)间隙合适；(c)间隙过大
图1-3 间隙大小对冲裁件质量的影响 1-断裂带;2-光亮带;3-圆角带;
3) 冲裁间隙的确定原则：
保证冲裁件质量和尺寸精度的前提下，使模具寿命最高。新模具采用最小合理 间隙Zmin。（见表 1-4）
表1-4 冲裁模双面间隙
四. 弯曲
• 弯曲工艺的定义：将板料、管料和型材弯成具有 一定的曲率、一定角度和形状 的冲压工序称作弯曲。
•
弯曲方法：
压力机上用弯曲模压弯 折弯机上进行折弯 滚弯机上进行滚弯 拉弯设备上进行拉弯
板料宽度影响：宽板（B/t>3）弯曲时横断面几乎不 变；窄板（B/t≤3）弯曲时原矩形断面变成了扇形
图1-6 弯曲前后坐标网 格的变化
图1-7 弯曲时毛坯断面形状的变化
2. 弯曲变形中的质量
1) 弯曲件弯裂与防止措施
当r/t值减小到使外层纤维的拉伸变形超过材料 所允许的变形程度时，外层纤维将会出现裂纹， 即弯裂现象，图1-8所示为板料的弯裂。 克服弯裂现象的措施： 图1-8 冲裁表面对弯曲 件质量的影响
应力状态：径向受拉，切向受压 a-圆筒形零件; b-带凸缘的筒形零件; 变形状态：径向伸长，切向压缩 c-阶梯形零件;d-锥形零件; e-抛物线 变形区厚度变化：板料厚度增加，凸缘外 零件; f-球形零件; g-盒形零件; h-复 杂曲面形状零件 边缘处板厚增加至最大 凸缘区域应力: sr为拉，sq及st为压（无压 图1-16 拉深成形的各种零件 料装置时st为零） 凸缘区域应变: er为伸长，eq为压缩，et为 伸长(无论有无压料装置时)
第三章冲 裁
冲压工艺及冲模设计—王志刚
第三章 冲 裁
7
第十节 精密冲裁
第 二、 精密冲裁的工艺方法 三 2、光洁冲裁
1）小间隙圆角刃口冲裁
章
小间隙圆角刃
冲 口冲裁 加强了冲裁
区的静水压，起到
裁 了抑制裂纹的作用
适用于塑性较好的材料， 如软铝 、紫铜、软黄铜、 05F和 08F等。制件公差可达IT11～8级，粗糙度Ra可达1.6~0.4μm。但冲 裁力比普通时冲裁力大50%左右。
1
第上
三
章课 冲！
裁
冲压工艺及冲模设计—王志刚
2
第
三
章
冲
第三章 冲 裁
裁
第十节 精密冲裁
一、 精密冲裁概述
二、 精密冲裁的工艺方法
冲压工艺及冲模设计—王志刚
第三章 冲 裁
3
第十节 精密冲裁
第 一、 精密冲裁概述
三
精密冲裁属于无屑加工技术，是在普通冲压技术基础上发
展起来的一种精密冲裁方法，简称精冲。
11
第十节 精密冲裁
第 小结：
三 一、 精密冲裁概述
章
1、精冲的工作原理及过程
冲
2、精密冲裁的工艺特点
二、 精密冲裁的工艺方法
裁
1、整修
2、光洁冲裁
3、往复冲裁（上、下冲裁）
4、对向凹模冲裁
带强力齿圈压板的精密冲裁
冲压工艺及冲模设计—王志刚
12
第
三
章 冲
下课 ！
裁
冲压工艺及冲模设计—王志刚
章
特点：
冲
它能在一次冲压行程中获得比普通冲裁零件尺寸精度高、冲
冲压工艺及模具设计习题库(附答案)
第1章冲压工艺基础知识一、填空题1.冲压加工是利用安装在压力机上的模具对材料施加外力，使其产生塑性变形或分离，从而获得所需形状和尺寸工件的一种压力加工方法。
2.冲压一般在常温下进行，故又称冷冲压。
因为冲压主要是用板料加工成零件，所以又叫板料冲压。
3.冲压的三要素是指设备（压力机）、模具、原材料。
4.冲压和锻造合称为压力加工，简称锻压。
5.同一副模具生产出来的同一批产品尺寸一致性高，具有很好的互换性。
6.冲压件的尺寸稳定，互换性好，是因为其尺寸公差由冲压模来保证。
7.分离工序是使板料的一部分与另一部分沿一定的轮廓线发生断裂而分离。
8.伸长类变形时，变形区最大主应力为拉应力，其破坏形式为拉裂，变形区材料厚度减薄。
9.压缩类变形时，变形区最大主应力为压应力，其破坏形式为起皱，变形区材料厚度增厚。
10.冲压按工序的组合形式可分为单工序冲压、复合冲压和级进冲压。
11.冲压材料的成形性能主要体现为抗破裂性、贴模性和定形性三个方面。
12.贴模性是指金属板料在成形过程中获得模具形状和尺寸且不产生皱纹等板面几何缺陷的能力。
13.定形性是指冲压制件脱模后抵抗回弹，保持其在模内既得形状和尺寸的能力。
14.材料屈服极限与强度极限的比值称为屈强比，其值越大，说明塑性变形区间范围越大。
15.常用冲压材料有金属材料和非金属材料。
16.JB23-63型号的压力机的公称压力为630KN 。
17.中小型冲压模是将模柄安装在压力机的滑块模柄孔中。
18.压力机滑块从上死点到下死点所经过的距离称为滑块行程。
二、判断题（正确的打√，错误的打×）1.冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。
（×）2.落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。
（×）3.分离工序是指对工件的剪裁和冲裁工序。
（√）4.所有的冲裁工序都属于分离工序。
（√）5.成形工序是指对工件弯曲、拉深、成形等工序。
（√）6.成形工序是指坯料在超过弹性极限条件下而获得一定形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章冲裁工艺及冲裁模具设计第一次作业一、填空题(每空1分，共分)1．冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
（3-1）2．圆形垫圈的内孔属于冲孔工序，而外形属于落料工序。
（3-1）3．冲裁变形过程大致可分为弹性变形、塑性变形、和断裂分离等三个阶段。
（3-1）4．冲裁件的切断面由塌角、光面、毛面和毛刺四个区域组成。
（3-1）5．塑性差的材料，断裂倾向严重，毛面增宽，而光面所占比例较少，毛刺和塌角也较小。
（3-1）6．增大冲裁件光面宽度的主要途径为：减少冲裁间隙、用压料板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择搭边、注意润滑等。
（3-1）7．冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力。
（3-2）8．冲裁间隙过大，会使断面光面减小，塌角与斜度增大，形成厚而大的毛刺。
（3-2）9．影响冲裁件毛剌增大的原因是刃口磨钝，间隙增大。
（3-2）10．冲裁模常以刃口磨钝和崩刃的形式失效。
（3-2）11．在设计和制造新模具时，应采用最小的合理间隙。
（3-2）12．落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。
（3-3）13．凸、凹模分别加工法的优点是凸、凹模具有互换性，制造周期短，便于成批制造。
其缺点是模具制造公差小、模具制造困难、成本较高。
（3-3）14．落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）15．冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。
（3-3）二、判断题（每小题分，共分）1．（×）冲裁间隙过大时，断面将出现二次剪切光亮面。
（3-2）2．（×）冲裁间隙越小，冲裁件精度越高，所以冲裁时间隙越小越好。
（3-2）3．（×）对于形状复杂的冲裁件，适宜于用凸、凹模分开加工的方法加工（3-3）。
4．（×）对配作的凸、凹模，其工作图无需标注尺寸和公差，只需说明配作间隙值。
（3-3）三、选择题（每题分，共分）1．模具的合理间隙是靠 B 刃口尺寸及公差来实现。
（3-2）A凸凹模 B 凸模和凹模C凹模2．落料时，其刃口尺寸计算原则是先确定 A 。
（3-3）A凹模刃口尺寸B凸模刃口尺寸C凸、凹模尺寸公差3．冲孔时，其刃口尺寸计算原则是先确定 B 。
（3-3）A 凹模刃口尺寸B 凸模刃口尺寸C 凸、凹模尺寸公差4．凸模比凹模的制造精度要 A 。
（3-3）A．高一级 B.低一级 C.相同四．问答题。
（共分）1．板料冲裁时，其断面特征怎样？影响冲裁件断面质量的因素有哪些？（本题分）（3-1）答：冲裁件的切断面具有明显的区域性特征，由塌角、光面、毛面和毛刺四个部分组成。
影响冲裁断面质量的因素有：A材料种类；B板料厚度；C冲裁间隙；D刃口锐钝；E模具结构；F冲裁速度。
2．提高冲裁件尺寸精度和断面质量的有效措施有哪些？（本题分）（3-1）答：要提冲裁件的质量，就要增大光面的宽度，缩小塌角和毛刺高度，并减小冲裁件翘曲。
其主要途径是：1．尽可能采用合理间隙的下限值2．用压料板压紧凹模面上的材料3．对凸模下面的材料用顶板施加反向压力4．保持模具刃口的锋利5．合理选择搭边值6．注意润滑3．什么是冲裁间隙？为什么说冲裁间隙是重要的。
（3-2）答:凸模与凹模工作部分的尺寸之差称为间隙。
冲裁模间隙一般指的是双面间隙。
间隙值用字母Z表示。
间隙之所以重要，是因为冲裁模间隙不仅对冲裁件的质量有极其重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等4．确定冲裁模凸、凹模刃口尺寸的基本原则是什么？（本题 分）（3-3）答：1．落料 落料件光面尺寸与凹模尺寸其本一致，故以凹模尺寸为基准，由于凹模刃口尺寸越磨越大，故落料件基本尺寸应取工件尺寸公差范围内的较小尺寸。
而落料凸模基本尺寸，则按凹模基本尺寸减最小初始间隙；2．冲孔 冲孔件光面的孔径与凸模尺寸其本一致，故以凸模尺寸为基准，由于凸模刃口尺寸越磨越小，故冲孔凸模基本尺寸应取工件孔尺寸公差范围内的较大尺寸。
而冲孔凹模基本尺寸，则按凸模基本尺寸加最小初始间隙；3．孔心距 孔心距的尺寸精度由凹模孔心距保证，由于凸、凹模的刃口尺寸磨损不影响孔心距的变化，故凹模孔心距的基本尺寸取在工件孔心距公差带的中点睛，按双向对称偏差标注。
4．冲模刃口制造公差 以能保证工件的精度要求准，保证合理的凸、凹模间隙值，保证模具有一定的使用寿命。
五．计算题（共16分）1、冲制如图所示的垫圈，材料为Q235,分别计算落料,冲孔的凸，凹模刃口尺寸及公差。
已知板料厚为3mm. （本题 分）（3-3）解：外形074.080-ϕmm 属于落料，内形62.0040+ϕmm 属于冲孔， （1） 落料074.080-ϕmmD A =(D max -x Δ) +0δAD T =(D A -Z min)0-δT =(D max -X Δ-Z min ) 0-δT查表3-3、3-4和表3-5得：Z min =0.460mm Z max =0.640mm ； δA =0.03mm δT =0.020mm ； x=0.5校核条件:|δT |+|δA |=0.02+0.03=0.05；（Z max -Z min ）=0.640-0.460=0.180满足|δT |+|δA |≤（Z max -Z min ）条件，将已知数据代入公式得:D A =(80-0.5×0.74) +00.024=79.63+00.03 mmD T =(79.63-0.46)0-0.016=79.170-0.02 mm（2） 冲孔62.0040+ϕmm d T =(d min +x Δ) 0-δTd A =(d T +Z min ) +0δA =(d min +X Δ+Z min ) +0δA查表3-3、3-4和表3-5得：Z min =0.460mm Z max =0.640mm ； δA =0.03mm δT =0.020mm ； x=0.5校核条件:|δT |+|δA |=0.02+0.03=0.05；（Z max -Z min ）=0.640-0.460=0.180说明满足|δT |+|δA |≤（Z max -Z min ）条件将已知数据代入公式，即得d T =(40+0.5×0.62) 0-0.020=40.31 0-0.020mmd A =(40.31+0.160) +00.020 =40.77 +00.020mm2A.落料尺寸 （1尺寸般按IT14确定其公差)，计算公式 ：A A =(A max -x Δ) +0δAx=0.5 , Z min =0.04mm,Z max =0.060mm,取δA = Δ/4将已知数据代入公式得：（062.050-）A =(50-0.5×0.62) 4/62.00+=49.6916.00+mm（062.035-）A =(35-0.50×0.62)4/62.00+=34.6916.00+mm（043.015-）A =(15-0.50×0.43) 4/43.00+=14.7911.00+mm（036.010-）A =(10-0.50×0.36) 4/36.00+ =9.8209.00+mm（036.05.7-）A =(7.5-0.50×0.36) 4/36.00+ =9.3209.00+mm（2）凹模磨损后尺寸变小的：30±0.17mm ；计算公式：B A =(B min +x Δ) 0-δA查表3-5得x=0.75，取δA = Δ/4将已知数据代入公式得：(30±0.17) A =(29.83+0.75×0.34) 04/34.0- =30.09009.0-mm(3) 凹模磨损后尺寸不变的：20±0.10mm ；其基本公式为C A =(C min +0.5Δ) ±0.5δA取δA = Δ/4将已知数据代入公式得：(20±0.10)A =（19.9+0.5×0.2）±0.5×0.2/4=20±0.03mm查表3-3得：Zmax=0.360mm Zmin=0.246mm凸模刃口尺寸按凹模实际尺寸配制，保证双面间隙值为（0.04～0.060）mm 。
B.冲孔尺寸 以凸模为基准件来配作凹模。
凸模磨损后尺寸变小的：φ810.00+mm ；计算公式：b T =(B min +x Δ) 0-δT查表3-5得x=1 , Z min =0.04mm,Z max =0.060mm,取δT = Δ/4将已知数据代入公式：（φ81.00+）T =（8+1×0.36）04/1.0-=8.36003.0-mm凹模刃口尺寸按凸模实际尺寸配制，保证双面间隙值为（0.04～0.060）mm 。
第二次作业一、填空题(每空1分，共 分)16．冲裁件的经济公差等级不高于 IT11级 ，一般要求落料件公差最好低于IT10级 ，冲孔件最好低于 IT9级 。
（3-4）17．冲裁产生的废料可分为两类，一类是 工艺废料，另一类是 结构废料。
（3-5）18．冲压力合力的作用点称为模具的压力中心，设计模具时，要使压力中心与模柄中心重合。
（3-6）19．为了实现小设备冲裁大工件，或使冲裁过程平稳以减少压力机的振动，常用阶梯凸模冲裁法、斜刃冲裁法和加热冲裁法来降低冲裁力。
（3-6）二、判断题（每小题分，共分）5．（×）落料件比冲孔件精度高一级。
（3-4）6．（×）直对排比斜对排的材料利用率高。
（3-5）7．（×）在其它条件相同的情况下，H62比08钢的搭边值小一些。
（3-5）8．（×）模具的压力中心就是冲压件的重心。
（3-6）9．（√）冲裁厚板或表面质量及精度要求不高的零件，为了降低冲裁力，一般采用加热冲裁的方法进行。
（3-6）10．（√）采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃，而将凹模作成斜刃。
（3-6）三、选择题（每题分，共分）5．硬材料比软材料的搭边值 A 。
（3-5）A．小 B.大 C..相同6．对T形冲压件，为提高材料的利用率，应采用 A 。
（3-5）A斜对排B直对排C多排7．冲裁多孔冲件时，为了降低冲裁力，应采用 C 的方法来实现小设备冲裁多孔且冲压力大的冲件。
（3-6）A加热冲裁B斜刃冲裁C阶梯凸模冲裁8．模具的压力中心就是冲压力 C 的作用点。
（3-6）A最大分力B最小分力C合力四．问答题。
（共分）5．什么叫排样？排样的合理与否对冲裁工作有何意义？（本题分）（3-5）答：排样是指冲裁件在条料、带料或板料上的布置方法。
