真空灭弧室结构与原理4.
真空灭弧室原理
真空灭弧室原理引言真空灭弧室是一种用于灭弧的设备，广泛应用于电力系统、工业设备和实验室等场合。
其原理是利用真空环境下的电离和电子的扩散效应，将电弧能量迅速扩散和吸收，从而使电弧熄灭。
本文将对真空灭弧室的原理进行详细介绍。
一、真空灭弧室的结构真空灭弧室由外壳、绝缘件、真空开关和灭弧室组成。
1. 外壳：真空灭弧室的外壳通常由耐高压、耐热、耐腐蚀的材料制成，如陶瓷或金属。
外壳的主要功能是提供机械保护和绝缘保护。
2. 绝缘件：绝缘件通常由陶瓷或氧化铝等绝缘材料制成，用于隔离和支撑内部部件。
绝缘件的作用是保证真空灭弧室的绝缘性能和机械强度。
3. 真空开关：真空开关是真空灭弧室的核心部件，其内部有一个真空室和一对电极。
真空室用于创造真空环境，电极用于产生和灭弧。
4. 灭弧室：灭弧室是真空开关内部的一个空间，用于吸收和扩散电弧能量。
灭弧室通常由缓冲材料填充，如石英砂或陶瓷珠。
缓冲材料可以吸收电弧能量，并将其扩散到更大的面积，从而实现电弧的灭弧。
二、真空灭弧室的工作原理真空灭弧室利用真空环境下的电离和电子的扩散效应，将电弧能量迅速扩散和吸收，从而使电弧熄灭。
其工作原理如下：1. 开关闭合：当真空开关处于闭合状态时，电流从电源流入真空开关的电极，形成电弧。
2. 电离：电弧中的电流通过电离作用，使气体分子电离产生电子和离子。
电子和离子的产生使电弧能量迅速增加。
3. 扩散：在真空环境下，电子和离子的运动受到限制，无法迅速扩散和散失。
而灭弧室内的缓冲材料可以吸收电弧能量，并将其扩散到更大的面积。
4. 能量衰减：电弧能量在缓冲材料中逐渐衰减，同时扩散到更大的面积。
这样，电弧的能量密度得到降低，使得电弧变得不稳定。
5. 熄灭：由于电弧的不稳定性和能量衰减，电弧最终熄灭。
此时，真空开关断开电路，完成灭弧过程。
三、真空灭弧室的特点真空灭弧室具有以下特点：1. 高灭弧能力：真空环境下，电弧能量可以迅速扩散和吸收，使得灭弧速度和能力大大提高。
解真空断路器(开关)结构及灭弧原理,fc开关结构原理

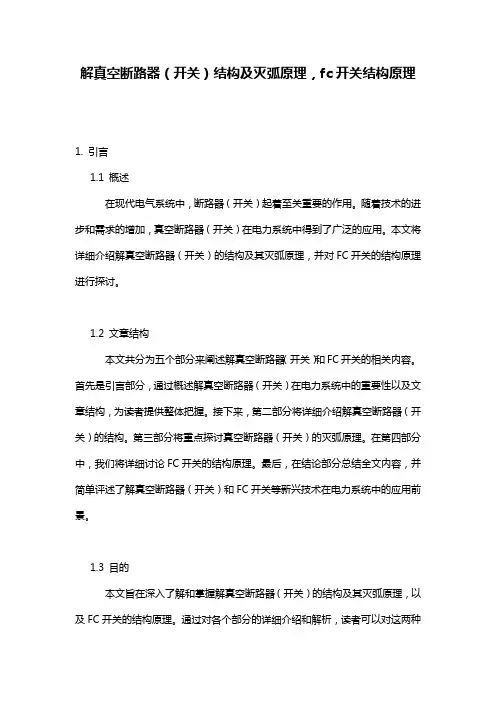

解真空断路器（开关）结构及灭弧原理，fc开关结构原理1. 引言1.1 概述在现代电气系统中，断路器（开关）起着至关重要的作用。
随着技术的进步和需求的增加，真空断路器（开关）在电力系统中得到了广泛的应用。
本文将详细介绍解真空断路器（开关）的结构及其灭弧原理，并对FC开关的结构原理进行探讨。
1.2 文章结构本文共分为五个部分来阐述解真空断路器（开关）和FC开关的相关内容。
首先是引言部分，通过概述解真空断路器（开关）在电力系统中的重要性以及文章结构，为读者提供整体把握。
接下来，第二部分将详细介绍解真空断路器（开关）的结构。
第三部分将重点探讨真空断路器（开关）的灭弧原理。
在第四部分中，我们将详细讨论FC开关的结构原理。
最后，在结论部分总结全文内容，并简单评述了解真空断路器（开关）和FC开关等新兴技术在电力系统中的应用前景。
1.3 目的本文旨在深入了解和掌握解真空断路器（开关）的结构及其灭弧原理，以及FC开关的结构原理。
通过对各个部分的详细介绍和解析，读者可以对这两种开关的工作原理有一个更清晰的认识，并了解它们在电力系统中的应用范围和优势。
同时，本文也希望为相关领域的研究人员提供参考和指导，促进该领域技术和设备的持续发展与创新。
2. 解真空断路器（开关）结构2.1 真空断路器基本结构：真空断路器是一种使用真空封闭的环境来切断电路的开关设备。
它由许多重要组成部分构成，包括主触头、固定触头、支撑触头、动触头、指示器、断路器壳体等。
其中，主触头和固定触头位于断路器的顶部，通过连接线与电源相连。
2.2 主要组成部分说明：- 主触头：真空断路器中最重要的部分之一。
其作用是在闭合状态下提供良好的电接触，并负责承受电流负荷。
- 固定触头：位于主触头上方，该部件保持稳定并起到固定主触头位置的作用。
- 支撑触头：位于主触头下方，支撑着主动触头，在进行开关操作时起到平衡作用。
- 动触头：位于支撑触头下方，实际上是完成开关操作的部件。
真空灭弧室结构及原理讲解
真空灭弧室结构及原理◆ 电弧◆ 真空和真空度◆ 真空电弧◆ 交流真空电弧◆ 真空击穿◆ 灭弧原理◆ 真空灭弧室的寿命1、电弧电弧或弧光放电是气体放电的一种形式。
气体放电在性质上和外观上是各种各样的。
在正常状态下，气体有良好的电气绝缘性能。
但当在气体间隙的两端加上足够大的电场时，就可以引起电流通过气体。
这种现象称为放电。
放电现象与气体的种类和压力、电极的材料和几何形状、两极间的距离以及加在间隙两端的电压等因素有关。
例如在正常状态下，给气体间隙两端的电极加压到一定程度时，普通空气中电子在电场作用下高速运动，与气体分子碰撞后产生较多的电子和离子，新生的电子和离子又同中性原子碰撞，产生更多的电子和离子，这时，气体开始发光，两电极变为炽热，电流迅速增大。
这种性质上的转变称为气体间隙的击穿，其所需的电压称为击穿电压。
这时，由于电场的支持，放电并不停止，故称为自持放电。
电弧则是气体自持放电的一种形式。
电弧具有电流密度大和阴极电位降低的特点。
2、真空和真空度低于1个大气压的气体状态，都称为真空。
描述真空程度的量叫真空度，用该气体的压力大小来表示。
l大气压= 760×133.332Pa＝1.013×105Pa（帕斯卡）或0.1013MPa 真空技术中将广阔的真空度范围划分为粗、低、高、超高、极高等区域。
其中高真空区域的气体压力为 10-1～10-6Pa，这一区域的后半段，即 1.33 ×10-3～1.33 ×10-6就是真空灭弧室通常采用的真空度范围。
在高真空区域中，单位体积内的气体分子数目大大减少了，气体分子之间碰撞的几率大大减少，气体分子之间的平均距离大大增加。
真空度的高低对灭孤能力有影响。
实验表明：灭孤室真空度在10-3Pa数量级时就能够可靠地灭弧。
真空灭弧定制造厂在产品出厂时，提高了灭孤室的真空度，达到 10-5～ 10-6 Pa，待经过20年的使用或贮存期，或多或少产生外部渗气等现象使其真空度下降到10-3Pa范围，仍能保证它的灭孤能力。
真空灭弧室

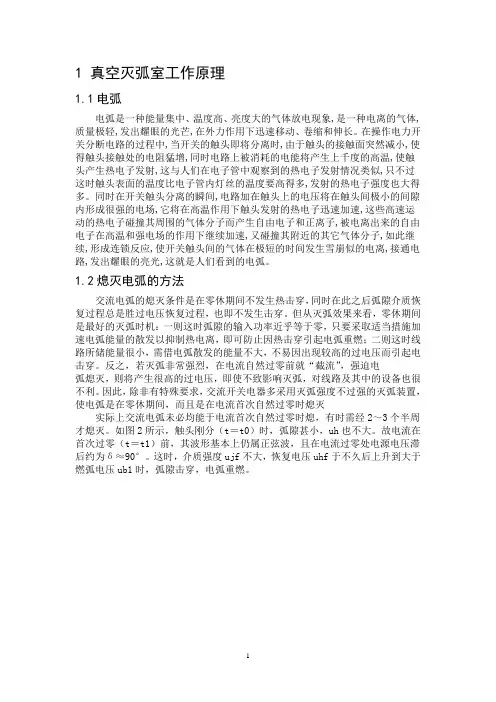

1 真空灭弧室工作原理1.1电弧电弧是一种能量集中、温度高、亮度大的气体放电现象,是一种电离的气体,质量极轻,发出耀眼的光芒,在外力作用下迅速移动、卷缩和伸长。
在操作电力开关分断电路的过程中,当开关的触头即将分离时,由于触头的接触面突然减小,使得触头接触处的电阻猛增,同时电路上被消耗的电能将产生上千度的高温,使触头产生热电子发射,这与人们在电子管中观察到的热电子发射情况类似,只不过这时触头表面的温度比电子管内灯丝的温度要高得多,发射的热电子强度也大得多。
同时在开关触头分离的瞬间,电路加在触头上的电压将在触头间极小的间隙内形成很强的电场,它将在高温作用下触头发射的热电子迅速加速,这些高速运动的热电子碰撞其周围的气体分子而产生自由电子和正离子,被电离出来的自由电子在高温和强电场的作用下继续加速,又碰撞其附近的其它气体分子,如此继续,形成连锁反应,使开关触头间的气体在极短的时间发生雪崩似的电离,接通电路,发出耀眼的亮光,这就是人们看到的电弧。
1.2熄灭电弧的方法交流电弧的熄灭条件是在零休期间不发生热击穿，同时在此之后弧隙介质恢复过程总是胜过电压恢复过程，也即不发生击穿。
但从灭弧效果来看，零休期间是最好的灭弧时机：一则这时弧隙的输入功率近乎等于零，只要采取适当措施加速电弧能量的散发以抑制热电离，即可防止因热击穿引起电弧重燃；二则这时线路所储能量很小，需借电弧散发的能量不大，不易因出现较高的过电压而引起电击穿。
反之，若灭弧非常强烈，在电流自然过零前就“截流”，强迫电弧熄灭，则将产生很高的过电压，即使不致影响灭弧，对线路及其中的设备也很不利。
因此，除非有特殊要求，交流开关电器多采用灭弧强度不过强的灭弧装置，使电弧是在零休期间，而且是在电流首次自然过零时熄灭实际上交流电弧未必均能于电流首次自然过零时熄，有时需经2～3个半周才熄灭。
如图2所示，触头刚分（t＝t0）时，弧隙甚小，uh也不大。
故电流在首次过零（t＝t1）前，其波形基本上仍属正弦波，且在电流过零处电源电压滞后约为δ≈90°。
真空灭弧室结构及原理
真空灭弧室结构及原理◆ 电弧◆ 真空和真空度◆ 真空电弧◆ 交流真空电弧◆ 真空击穿◆ 灭弧原理◆ 真空灭弧室的寿命1、电弧电弧或弧光放电是气体放电的一种形式。
气体放电在性质上和外观上是各种各样的。
在正常状态下，气体有良好的电气绝缘性能。
但当在气体间隙的两端加上足够大的电场时，就可以引起电流通过气体。
这种现象称为放电。
放电现象与气体的种类和压力、电极的材料和几何形状、两极间的距离以及加在间隙两端的电压等因素有关。
例如在正常状态下，给气体间隙两端的电极加压到一定程度时，普通空气中电子在电场作用下高速运动，与气体分子碰撞后产生较多的电子和离子，新生的电子和离子又同中性原子碰撞，产生更多的电子和离子，这时，气体开始发光，两电极变为炽热，电流迅速增大。
这种性质上的转变称为气体间隙的击穿，其所需的电压称为击穿电压。
这时，由于电场的支持，放电并不停止，故称为自持放电。
电弧则是气体自持放电的一种形式。
电弧具有电流密度大和阴极电位降低的特点。
2、真空和真空度低于1个大气压的气体状态，都称为真空。
描述真空程度的量叫真空度，用该气体的压力大小来表示。
l大气压= 760×133.332Pa＝1.013×105Pa（帕斯卡）或0.1013MPa 真空技术中将广阔的真空度范围划分为粗、低、高、超高、极高等区域。
其中高真空区域的气体压力为 10-1～10-6Pa，这一区域的后半段，即 1.33 ×10-3～1.33 ×10-6就是真空灭弧室通常采用的真空度范围。
在高真空区域中，单位体积内的气体分子数目大大减少了，气体分子之间碰撞的几率大大减少，气体分子之间的平均距离大大增加。
真空度的高低对灭孤能力有影响。
实验表明：灭孤室真空度在10-3Pa数量级时就能够可靠地灭弧。
真空灭弧定制造厂在产品出厂时，提高了灭孤室的真空度，达到 10-5～ 10-6 Pa，待经过20年的使用或贮存期，或多或少产生外部渗气等现象使其真空度下降到10-3Pa范围，仍能保证它的灭孤能力。
高中压开关技术_8_真空灭弧室_上_
大众用电２００8／12３７专家讲堂Ｅｘｐｅｒｔｓ′Ｐｌａｔｆｏｒｍ▲▲●栏目编辑／梁学造高中压开关技术（8）●西安高压电器研究所有限责任公司李建基真空灭弧室（国外有称真空开关管）作为真空开关的心脏，对真空开关的性能影响甚大。
若真空灭弧室发生漏气或真空度下降，则会导致真空开关丧失其性能。
我国目前有真空灭弧室制造厂家近20家，经过多次设计方案和生产工艺的改进，真空灭弧室质量大大提高，而且还在不断提高。
真空灭弧室用于真空断路器、真空接触器、真空负荷开关以及真空重合器和分段器。
我国真空灭弧室在参数上能满足企业使用要求，在数量上能满足市场需求，今后的方向是开发专用化和多功能化真空灭弧室。
目前我国真空灭弧室额定电压主要为12kV 、24kV 、40.5kV 。
72.5kV 和126/145kV 真空灭弧室正在研发之中。
其中以12kV 级产量最大，40.5kV 级次之，24kV 级随着20kV 级电网的扩大而增加。
1真空灭弧室的结构在真空灭弧室内，装有一对动、静触头，触头周围是屏蔽罩，其结构设计见图1。
灭弧室的外部密封壳体可以是玻璃或陶瓷。
动触头的运动部连接着波纹管，作为动密封。
1.1屏蔽罩的结构屏蔽罩起保护作用。
一般分为2种：一种为内屏蔽罩；另一种为外屏蔽罩。
图1（a ）为内屏蔽罩。
在这种灭弧室中，陶壳（或玻壳）承担两端之间的绝缘，并用金属屏蔽罩加以保护，防止金属蒸气抵达和凝结在绝缘壳体的主绝缘上。
图1（b ）为外屏蔽罩。
屏蔽罩是真空壳体的主要部分，两端陶瓷承担绝缘，中间部分是金属，不需另加屏蔽，使灭弧室轴向变长，便于在触头燃弧区到外壳内绝缘表面间设置屏障。
总之，屏蔽罩的作用是吸收弧腔中在开断电流时真空电弧的金属蒸气，使之沉淀并附着在罩内，而不致溅落在绝缘罩的内壁上，避免由此降低灭弧室的绝缘强度。
另外，屏蔽罩的合理布置还起着改善断口电场分布的作用，提高断品耐压和恢复强度。
在高压真空灭弧室中，为使断品具有足够的耐压，必须装多个屏蔽罩。
真空灭弧室工作原理
真空灭弧室工作原理
真空灭弧室是一种利用真空环境来消除电弧的设备。
其工作原理如下：
1. 真空环境：真空灭弧室内部的空气被抽空，形成低压或高真空环境。
真空环境可以有效地隔离气体分子之间的电离和集中电荷的移动，减少或消除电弧的形成。
2. 弧气生成：当高电压出现时，电极之间的空气可能会发生电离，生成电弧。
电弧产生的主要过程包括电离、电子和离子的碰撞、电子和离子的再复合等。
3. 真空灭弧：在真空环境下，电离程度较低，电子和离子之间的碰撞频率较小。
由于气体分子密度减小，以及电离和复合反应的限制，电弧的发展得到抑制。
4. 弧气排除：在真空灭弧室内部设有排气系统，可将产生的较少数量的气体排出。
通过排气系统，将电弧产生过程中生成的气体以及复合过程中释放的热能排出，使真空环境得到维持。
5. 安全措施：真空灭弧室还配备了其他安全措施，如绝缘材料、电弧传感器等，以保证设备的安全运行。
总之，真空灭弧室通过将电弧产生环境设置为真空，降低电离程度和气体密度，限制电子和离子的碰撞和复合，从而有效地消除电弧的形成。
这种工作原理使得真空灭弧室在高压、高电流的电力系统中，能够快速灭除电弧并保护设备的安全。
