液晶显示器故障实例之驱动板
关于LCD电视机屏驱动板的维修方法
关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片:LCD电视机屏驱动板工作条件:正确的供电:电压有:+3.3V、+5V、+12V,这个电压是从主板供过来的,在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关,靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS信号:LCD电视机屏分为高清屏(1366*768)和全高清屏(1920X1080)高清屏(1366*768)均为单8位LVDS传输,包括8位数据,2位时钟共10条数据线;全高清屏(1920X1080)均为双路LVDS传输,包括8位奇数据,8位偶数据,2位奇时钟和2位偶时钟,共20条数据线,所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右,通过万用表可以测出来。
三、液晶屏信号格式选择电压:LVDS信号格式有两种:VESA格式和JEIDA格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻,根据液晶屏的要求来选择其阻值。
一般有0V,3.3V,5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四:帧频选择端口:有些屏具有这个端口,如奇美屏。
在该端口接上选择电平,可以使屏的显示频率在50Hz和60Hz帧频进行选择,以适应输入信号的帧频。
如果该端口的选择电平错误,屏的显示频率和输入信号的帧频不相同,会出现无显示的故障。
五:对应的程序:不同的液晶屏一般需要选择不同的LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象。
常见故障维修实例:一、三星屏,黑屏,中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
液晶显示器驱动板
液晶显示器驱动板
作用:信号的接收,发送和处理
工作条件:供电,时钟,复位。
更改驱动板条件
供电(VCC)地线(GND ) 控制(BLON EN SW ON/OFF N/F)
控制信号:是为了使高压板正常工作,达到背光和图像同步的效果。
一:不开机(电源指示灯亮,按开关无反应。
排除按键板不能用。
)二:开机白屏(排除屏本身问题和屏线)(若为屏问题多为屏供电出问题)
三:开机显示异常(先排除屏本身和屏线)
四:开关机先白屏但能正常使用(先排除屏本身)(多为驱动板发送给高压板的控制信号出问题)
五:按键板某些按键不能用(先排除按键本身损坏)
六:使用时自动出现调整功能;菜单(先排除按键板热性能不良)七:屏上有干扰(多为电容和屏线问题)
八:自动关机(排除开关按键热性能不良)(注意指示灯多有颜色变化)
该按键板
OK R G GND K1 K2
开关红绿接地+ —
K3 K4 K5 K6
自动菜单后两根不用
屏线种类一:分针插和偏插
二:分三十针和二十针
三:分单六,双六
单八,双八。
液晶显示器驱动板维修代换实例
液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器,无显示。
分析与检修:开机后观察背光灯已经点亮,但开机接人信号却无图像和OSD显示,由此判断应为主板未给显示屏信号引起。
测量驱动板供电正常,判断驱动板不良,试用一通用驱动板更换,并写人正常的面板驱动程序后,故障排除。
【例2】AOC LM-500液晶显示器,只要启动或重启计算机,就会出现近似“花屏”的现象,就好像有高频电磁干扰一样,屏幕上的字迹非常模糊且呈锯齿状。
当进人Windows 系统后,偶尔也会出现这种现象,但持续的时间很短且不太明显,绝大部分时间屏幕显示是正常的。
分析与检修:首先更换了一块显卡,发现故障依旧。
接着用一台工作正常的17in CRT 纯平显示器做替换排除试验,并没有出现类似故障。
分析原因,可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致,特别是在模拟同步信号频率不断变化时,如果液晶显示器的同步电路,或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题,而不能及时调整跟进以保持必要的同步关系,就会出现启动显示异常,而进人系统后又显示正常的奇怪故障现象。
据此,判断故障点很可能是在液晶显示器内部的同步电路,或者是连接接口插针以及传输电缆上。
考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部,且集成电路损坏的可能性微乎其微。
于是,将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。
首先将液晶显示器的外壳拆开,露出内部的连接电缆,用数字式万用表的通、断检查蜂鸣挡,逐个检查连接插针与对应线缆的导通情况,没发现任何断路、短路等物理连接性问题;接着沿电缆连接线的走向,找到印制电路板上的输人控制电路单元,发现在14脚封装的集成电路块边上安装有两个微型半可调电位器,一个在印制电路板上标注为WR*,另一个则为WR1201。
根据以往维修CRT显示器的经验初步判断,这两个微型半可调电位器,很可能就是用于同步微调的,不过到底哪一个有问题呢?为了稳妥以及减少拆卸液晶显示器外壳的次数,用无水酒精将两个半可调电位器全部清洗、擦拭一遍。
液晶显示器的驱动板、高压板维修教程
液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程(强力推荐,新手可仔细阅读)液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买,而替代板容易买到,价格适宜,所以在很多时候都是通过更换相应功能电路板来进行维修的,即所谓板级维修。
板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。
有些机型的电源板和高压板是做在一起的,既可以分别代换,也可以用电源高压一体板整个代换。
由于电源部分电路简单,维修容易,很少进行板级维修,因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。
一、驱动板的代换驱动板是指液晶显示器整个小信号处理电路板,包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。
一般来说,一块驱动板接通电源,配好屏线和OSD按键板,再接上高压板,就是一个完整的液晶显示器电路。
通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。
2 o6 p0 F" ^& K) }, b 选配驱动板主要看驱动板的接口是否和待修显示器相符。
下面通过对其接口的功能解释,说明如何选定驱动板。
1.屏线接口屏线接口必须和液晶屏配合。
液晶显示器所用的屏主要有TTL接口和LVDS接口两种,TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了13.3英寸以上90%的液晶屏。
两种接口的驱动方式不一样,屏线形状不一样,是不兼容的。
判断液晶屏是哪种接口,主要是通过查阅此型号液晶屏的技术手册。
有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。
例如,M150X3-L01是LVDS接口的液晶屏,而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T上。
所以,如果自己不能明确判断液晶屏的型号,一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。
LVDS接口引脚数在30个以下,数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK~、CK+、D3-、D3+等。
液晶显示器故障实例之驱动板
液晶显示器故障实例之驱动板三星153V故障现象和故障特点:插上信号线开机正常显示,一段时间后黑屏,马上又亮起、又黑屏、如此反复;不插信号线屏幕菜单提示:“检查信号线”。
故障部位:MCU程序坏。
联想LXH-L15【冠捷T560K】故障现象和故障特点:通电黑屏,亮黄灯,开关失灵。
故障部位:MCU程序坏。
通病。
爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点:通电3-5秒内开关和AUTO功能正常,其它按键失灵;3-5秒以后所有按键都失灵;图象很亮或者很暗。
故障部位:图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。
通病。
杂牌15寸,用乐华3L的通用板故障现象和故障特点:黑屏,不开机。
插或者不插信号线都一样。
故障部位:MCU程序坏。
联想17寸LXH-P17L3【飞利浦代工,主芯片gm2126,广辉QD17ER01屏】故障现象和故障特点:无图象,菜单正常,所有按键都管用。
故障部位:EEPROM 24C16程序坏。
【用飞利浦170C4的程序】。
通病。
联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点:图象上有满屏的绿色噪波点儿和横线干扰,菜单正常。
故障部位:EEPROM 24C16程序坏。
【用855或969的程序】。
通病。
联想15寸LXH-GJ15L3【冠捷T560K,顶部按键】故障现象和故障特点:有时能开机,白屏无图象;有时不能开机。
故障部位:MCU程序坏。
通病。
DELL 15寸E153Fpc【冠捷代工,小板子,主芯片gmZAN3XL】故障现象和故障特点:通电亮红灯,开关失灵,黑屏。
故障部位:MCU程序坏。
【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。
通病。
联想15寸LXH-P15L4【飞利浦代工,主芯片gm2116】故障现象和故障特点:开机亮绿灯,无图象有菜单但是菜单乱码。
故障部位:EEPROM 24C16程序坏【用855或969的程序】。

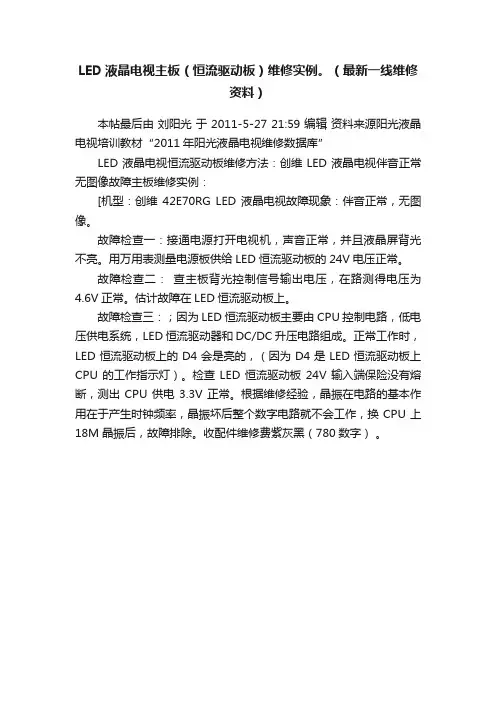

LED液晶电视主板(恒流驱动板)维修实例。(最新一线维修资料)
LED液晶电视主板(恒流驱动板)维修实例。
(最新一线维修
资料)
本帖最后由刘阳光于 2011-5-27 21:59 编辑资料来源阳光液晶电视培训教材“2011年阳光液晶电视维修数据库”
LED液晶电视恒流驱动板维修方法:创维LED液晶电视伴音正常无图像故障主板维修实例:
[机型:创维42E70RG LED液晶电视故障现象:伴音正常,无图像。
故障检查一:接通电源打开电视机,声音正常,并且液晶屏背光不亮。
用万用表测量电源板供给LED恒流驱动板的24V电压正常。
故障检查二:查主板背光控制信号输出电压,在路测得电压为4.6V正常。
估计故障在LED恒流驱动板上。
故障检查三:;因为LED恒流驱动板主要由CPU控制电路,低电压供电系统,LED恒流驱动器和DC/DC升压电路组成。
正常工作时,LED恒流驱动板上的D4会是亮的,(因为D4是LED恒流驱动板上CPU的工作指示灯)。
检查LED恒流驱动板24V输入端保险没有熔断,测出CPU供电3.3V正常。
根据维修经验,晶振在电路的基本作用在于产生时钟频率,晶振坏后整个数字电路就不会工作,换CPU上18M晶振后,故障排除。
收配件维修费紫灰黑(780数字)。
电视维修:驱动板坏了
电视是生活必备的电器,而驱动板作为电视比较重要的部件,对图像的呈现有着关键作用。
当电视驱动板坏了有什么现象呢?下面为你详细介绍。
LCD液晶电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
LCD电视机屏驱动板工作条件:
1、正确的供电:电压有:+3.3V、+5V、+12V,这个电压是从主板供过来的,在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关,靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏,来选择对应的磁珠或跳线。
2、正确的LVDS信号:LCD电视机屏分为高清屏(1366*768)和全高清屏(1920X1080)高清屏(1366*768)均为单8位LVDS传输,包括8位数据,2位时钟共10条数据线。
全高清屏(1920X1080)均为双路LVDS传输,包括8位奇数据,8位偶数据,2位奇时钟和2位偶时钟,共20条数据线,所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右,通过万用表可以测出来。
如果电视驱动板坏了,电视屏幕会有异常,此外电压也会出现异常,很难正常观看电视。
驱动板的维修交给电视售后或者其他维修人员比较好。
以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
液晶显示器经典故障维修实例
图 9-1 万用表测量微控制器芯片
SE657MRH 芯片信号输入端有异常,考虑到时钟晶体故障可能影响微控制器芯片,我 们对晶体进行比对测量,发现没有故障。最后怀疑微控制器芯片引脚可能虚焊,对其进行补 焊后,加电测试,显示器恢复正常,白屏故障排除。
9.1.2 三星 931BW 型液晶显示器开机按键无反应故障维修
再测量到功率放大电路时,发现升压变压器没有电压输出,在对其供电电压进行测量时, 发现该供电电压正常,据此我们判断该升压变压器损坏,所以才没有工作电压送达给背光灯 管。如图 9-11 所示为损坏的升压变压器。将损坏升压变压器更换后,加电试机,发现故障 排除。
图 9-11 损坏的升压变压器
9.3.4 三星 152N 型液晶显示器,开机按键无反应故障维修
负极
负极
图 9-6 测量输出端滤波电容
为确认电容故障,我们先后对其进行断电、加电对比测量观察,发现该处电压只瞬间存 在然后下降。根据经验判断可能是滤波电容漏电造成的。然后我们利用相同规格和型号的电 容将其代换后,通电试机发现,显示器恢复正常,故障排除。
9.2.3 三星 G2210 型液晶显示器,显像不稳定故障维修
图 9-4 测量稳压器芯片
9.2 三星 G2210 型液晶显示器维修
9.2.1 三星 G2210 型液晶显示器,开机花屏故障维修
三星 G2210 型液晶显示器,用户在使用过程中出现开机花屏的故障,根据我们以往检 修经验,引起液晶显示器花屏的原因为驱动板故障或者屏显电路中有接触不良或排线出现问 题。
图 9-2 测量驱动板电路的供电电路
9.1.4 三星 931BW 型液晶显示器,开机几秒钟后黑屏故障维修
三星 931BW 型液晶显示器,出现开机几秒种后自动黑屏故障, 故障表现中能开机,说 明电路中可能存在漏电的地方。
液晶显示器驱动板原理
液晶显示器驱动板原理液晶显示器驱动板是一种电子设备,用于控制液晶显示器的工作和显示内容。
下面将介绍液晶显示器驱动板的原理及其工作过程。
液晶显示器驱动板主要由以下几个部分组成:输入接口、信号处理电路、驱动电路和背光控制电路。
输入接口是液晶显示器驱动板与外部设备连接的接口,它可以接收来自电脑、摄像头、机顶盒等设备的视频信号。
一般情况下,液晶显示器驱动板的输入接口包括VGA接口、DVI接口、HDMI接口等。
信号处理电路是液晶显示器驱动板的核心部分,它主要负责接收和处理输入的视频信号。
首先,信号处理电路会将输入的视频信号进行解码和转换,得到可用于显示的数据。
然后,它会根据显示需求对数据进行处理,如进行图像增强、色彩管理等。
最后,信号处理电路将处理后的数据发送给驱动电路,以控制液晶显示器的每个像素点的亮度和颜色。
驱动电路是液晶显示器驱动板的重要组成部分,它负责控制液晶显示器上的每个像素点的工作状态。
驱动电路通过对每个像素点的电压进行调节,控制其透光或不透光,从而实现显示效果。
驱动电路通常采用TFT(薄膜晶体管)技术,每个像素点都会配备一个薄膜晶体管,用于调节像素点的电压。
背光控制电路是液晶显示器驱动板的另一个重要组成部分,它主要负责控制液晶显示器的背光亮度。
背光控制电路通过对背光模组中的灯管或LED进行电压调节,来控制液晶显示器的亮度。
一般情况下,背光控制电路可以根据环境光强度的变化,自动调节背光的亮度,以提供更好的显示效果。
综上所述,液晶显示器驱动板通过输入接口接收外部设备的视频信号,信号处理电路对信号进行解码、转换和处理,驱动电路控制液晶显示器的每个像素点的工作状态,背光控制电路控制液晶显示器的背光亮度。
通过这些部分的协同工作,液晶显示器驱动板实现了液晶显示器的正常工作和内容显示。
液晶显示器驱动板几种常见故障的检修
液晶显示器驱动板几种常见故障的检修2011-06-16 10:34:56 来源:致远维修评论:0点击:63自己总结的驱动板几种常见故障的检修,如下:现象:电源板输出电压正常,但是按开关没反应:从先易后难的顺序着手检查目测板子有无元件异常,通电用手触摸板子各处,看有无温度异常,有时处理芯片坏了温度很高,一摸就发现了然后我习惯先检查驱动板上的各个供电。
由于电源板输出通常只有12v和5v,所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。
(少量机型的电源板也会输出3.3v,2.5v等电压给驱动板)稳压器的样子看图一目了然一般有5v,3.3v,2.5v,1.8v等,测量一下几个稳压芯片的输入和输出电压,此机如果是供电问题引起的故障那么很快就找到故障点了。
如果各稳压器电压都正常,那么继续查,还是先简单的来,供电都正常,那么按键板上的各个按键应该已经有电压了,然后用万用表测量,当按开关件时,按键上的电压有没有被拉低0v,如果没有,那么开关键坏了,换个按键就能修复故障了如果有开关电压跳变,那么开关按键也排除了,继续检查,供电有了,那么再查芯片工作所需要的时钟。
(不同的处理芯片所需要的晶振频率是不同的)用万用表测晶振两端电压有无压差,当然这样只能大概判断下,有示波器看波形当然最好。
mcu芯片工作所需的时钟也有了,再检查芯片工作所需条件复位,因为芯片pdf不好找,而且即使找到了,不同厂商定义的引脚可能也不同,费时间。
一般复位都是由一个电容一个电阻二个二极管产生的,如图,看下板子上元件的排列,大概的判断下,如下图图中这块板子比较容易找,mcu旁边很明显的两个红玻璃二极管mcu微处理器工作条件都有了(有的板子处理芯片和mcu是集成在一个芯片的,有的是分开的,道理是一样的),但是mcu要开始工作必须配合软件的控制才能完成相应的操作,所以引起按开关键却不开机也与muc程序有关(维修中碰到程序引起不开机的问题挺多的),这就需要刷程序了还有就是非驱动板本身的故障,比如按键板上的电阻变质,开路,电容不良,短路,也会造成不开机,我比较喜欢倾向暴力,直接用烙铁挑完所有电容屏的原因也会引起不开机,比如屏供电短路了,这个好判断,断开屏线连接,驱动板就正常了(如果驱动板的mcu是卡座的要注意是否是mcu接触不良)如此一番还不行,我就只能换通用板了没有屏供电引起白屏屏供电是由驱动板控制的,一般是信号处理芯片控制两个三极管或场馆,来导通或截止5v(3.3v)电压的提供,如图点击图片可以放大信号处理芯片发出ppwr_on#低电平信号到q301的基极b,q301的反射极e有CMVCC电压,q301为pnp 型,b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道,它的源极s同样是高电平的CMVCC,栅极g小于源极s,于是q302也导通,CMVV经过FB301保险产生panel_vcc屏供电这些元件一般都在驱动板上屏线接口的旁边,很好找,如图屏线接口右边的两个管子,电阻,滤波电容等,很容易找到这里检查一下电阻有无变质,开路,三极管场管有无顺坏,再就是信号处理芯片发出的控制信号ppwr_on#,如果ppwr_on#都没发出,那么可能芯片没正常工作或是损坏了当然屏供电不良也会白屏还有就是屏上的保险烧断也会白屏,或者是屏线接触不良,重新插拔屏线或者更换一条就好了屏供电有了还是白屏,就拿通用板子点一下屏,看是否是因为屏的原因引起的。
液晶显示器驱动板概述
液晶显示器驱动板概述
打开液晶显示器的外壳,就会发现几块电路板。
其中有一块面积较大、设
计比较紧凑的电路板就是液晶显示器的主板,通常称为驱动板。
驱动板的作用
是把外部主机送来的信号进行处理和控制,然后送给液晶面扳,显示出图像。
图1 所示是某液晶显示器的主板实物图。
驱动板上比较重要的集成电路是主控
芯片(Sealer 芯片)和微控制器(MCU)。
驱动板的输入接口通过连接线与计算机主板显卡主控芯片相连,输出接口通过一条或者两条信号传输排线与液晶面板相连。
图1 液晶显示器主板实物图
图2 所示为液晶显示器驱动板组成框图,从图中可以看出,驱动板上主要有
以下几类电路:
①VCA、DVI 输入接口和液晶输出接口电路:用以接收计算机主机显卡输出
的模拟和数字信号。
②A/D 转换电路:用以将模拟VGA 输入接口输出的模拟信号转换为
R、G、B 数字信号,送主控电路(Sealer)进行处理。
③主控电路:也称Sealer 电路,其作用是把A/D 转换电路送来的RGB 数字信号进行差补缩放处理,然后再经液晶屏输出接口电路送到液晶屏。
④微控制器电路:主要包括MCU(微控制器)和存储器。
MCU 的主要作用是
控制电源的开关和节能状态、频率计算、RS-232 通信、字符显示(0SD)控制等。
存储器(EEPROM)用于存储液晶显示器的设备数据和运行中所需的数据,主要
包括设备的基本参数、制造厂商、产品型号、分辨率、最大行频率、场刷新率等,还包括设备运行状态的一些数据,如白平衡数据、亮度、对比度、各种几
何失真参数、节能状态的控制数据等。
液晶屏驱动板的原理与维修代换方法
液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D(模拟/数字)板,这从某种意义上反应出驱动板实现的主要功能所在。
液晶屏要显示图像需要数字化过的视频信号,液晶屏驱动板正是完成从模拟信号到数字信号(或者从一种数字信号到另外一种数字信号)转换的功能模块,并同时在图像控制单元的控制下去驱动液晶屏显示图像。
液晶显示器的驱动板如图1、图2所示。
图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示,液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。
液晶屏驱动板的原理框图如图4所示,从计算机主机显示卡送来的视频信号,通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片,主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。
同时,MCU微控制器实现对整机的电源控制、功能操作等。
因此,液晶屏驱动板又被称为液晶显示器的主板。
图3 驱动板上的芯片和接口液晶屏驱动板损坏,可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象,在液晶显示器故障中占有较大的比例。
液晶屏驱动板广泛采用了大规模的集成电路和贴片器件,电路元器件布局紧凑,给查找具体元器件或跑线都造成了很大的困难。
在非工厂条件下,它的可修性较小,若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障,只要有电路知识我们可以轻松解决,对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板,在拥有数据文件(驱动程序)的前提下,我们可以用液晶显示器编程器对MCU微控制器进行数据烧写,以修复固件损坏引起的故障。
早期的驱动板,需要把MCU微控制器拆卸下来进行操作,有一定的难度。
目前的驱动板已经普遍开始采用支持ISP(在线编程)的MCU微控制器,这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。
液晶显示器高压板芯片和驱动板维修技法
液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品,其高压板芯片和驱动板是显示器正常运行的关键部件。
但是,由于长时间使用或意外损坏,高压板芯片和驱动板也会出现故障,需要及时进行维修。
本文将介绍液晶显示器高压板芯片和驱动板维修的技法,帮助用户更好地维护电子设备。
一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号,基本由驱动IC、MOS管和变压器等器件组成。
因此,维修高压板芯片需要了解其结构和特点,对损坏的器件进行检测和更换。
1.检测驱动IC驱动IC是高压板芯片的核心部分,如果出现故障,液晶显示器将无法正常工作。
在检测驱动IC时,需要使用万用表测量其引脚的电阻和电压值。
如果引脚存在短路或开路,需要更换驱动IC。
2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件,如果出现故障,将影响液晶显示器的亮度。
在检测MOS管时,可以使用电子万能表测量其电阻和电容值。
如果MOS管损坏,需要及时更换。
3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件,如果出现故障,将导致液晶显示器无法正常工作。
在检测变压器时,需要使用万用表测量其回路是否通畅,并检查有无短路或开路的情况。
如果发现异常,就需要对变压器进行更换。
二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件,在使用过程中,需要注意电压和温度控制,避免出现过载或过热现象。
如果发现驱动板出现故障,可以采用以下维修技法。
1.检测驱动芯片驱动芯片是驱动板的核心部件,负责控制液晶显示器的图像显示。
在检查驱动芯片时,需要使用万用表测量其引脚的电阻和电压值,同时检测有无短路或开路的情况。
如果存在引脚损坏,需要及时更换。
2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件,如果发生短路或腐蚀,将影响图像的清晰度和稳定性。
在检测线路板时,需要使用万用表测量其引脚的电阻和电压值,检查线路板是否松动或错位。
液晶电视逻辑板故障
液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
逻辑板实物图:视显光电-逻辑板领先品牌一般的故障判断如下:1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有。
2、调节显示器时菜单乱码,更换主芯片或者存储器。
长虹,康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏,可换DC-DC电路解决,不用换板搞定关键你要断定故障部位是此板坏了,屏供电5V , 25V左右电压为0 ,即为白屏。
常见故障维修实例:一、三星屏,黑屏,中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美 V260B1-L07 屏,黑屏,测从数字板过来的 5V 正常,5V 经供电经电感 LP1,二极管 DP11,MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V,查此电压不对,更换电感 LP1 后故障排除。
三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上, LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良,从而出现黑屏、白板、花屏、负像、竖线干扰等故障;五、MS18 机芯在更换不同的屏时如出现负像,可以把数字板上 LVDS 插座的第 39 脚接线取下,如原来是高电平可接地,原来是低电平可接到 3.3V 就可以了,就不用再更改电阻 R316、 R317 了。
(合肥分公司张磊提供)一、机型:L32M61B 机芯:LCD-MS88 机芯烧大电容通电,PFC 工作了就烧大电容,电压瞬间达到 500V 左右,待机很正常原因:J6 位号那颗精密电阻 470K 坏。
驱动板几种常见故障
自己总结的驱动板几种常见故障的检修,新手可以看下现象:电源板输出电压正常,但是按开关没反应:从先易后难的顺序着手检查目测板子有无元件异常,通电用手触摸板子各处,看有无温度异常,有时处理芯片坏了温度很高,一摸就发现了然后我习惯先检查驱动板上的各个供电。
由于电源板输出通常只有12v和5v,所以驱动板上都有几个DC/DC 稳压器来转换驱动板所需的电压。
(少量机型的电源板也会输出3.3v,2.5v等电压给驱动板)稳压器的样子看图一目了然一般有5v,3.3v,2.5v,1.8v等,测量一下几个稳压芯片的输入和输出电压,此机如果是供电问题引起的故障那么很快就找到故障点了。
如果各稳压器电压都正常,那么继续查,还是先简单的来,供电都正常,那么按键板上的各个按键应该已经有电压了,然后用万用表测量,当按开关件时,按键上的电压有没有被拉低0v,如果没有,那么开关键坏了,换个按键就能修复故障了如果有开关电压跳变,那么开关按键也排除了,继续检查,供电有了,那么再查芯片工作所需要的时钟。
(不同的处理芯片所需要的晶振频率是不同的)用万用表测晶振两端电压有无压差,当然这样只能大概判断下,有示波器看波形当然最好。
mcu芯片工作所需的时钟也有了,再检查芯片工作所需条件复位,因为芯片pdf不好找,而且即使找到了,不同厂商定义的引脚可能也不同,费时间。
一般复位都是由一个电容一个电阻二个二极管产生的,如图,看下板子上元件的排列,大概的判断下,如下图图中这块板子比较容易找,mcu旁边很明显的两个红玻璃二极管mcu微处理器工作条件都有了(有的板子处理芯片和mcu是集成在一个芯片的,有的是分开的,道理是一样的),但是mcu要开始工作必须配合软件的控制才能完成相应的操作,所以引起按开关键却不开机也与muc程序有关(维修中碰到程序引起不开机的问题挺多的),这就需要刷程序了还有就是非驱动板本身的故障,比如按键板上的电阻变质,开路,电容不良,短路,也会造成不开机,我比较喜欢倾向暴力,直接用烙铁挑完所有电容屏的原因也会引起不开机,比如屏供电短路了,这个好判断,断开屏线连接,驱动板就正常了(如果驱动板的mcu是卡座的要注意是否是mcu接触不良)如此一番还不行,我就只能换通用板了没有屏供电引起白屏屏供电是由驱动板控制的,一般是信号处理芯片控制两个三极管或场馆,来导通或截止5v(3.3v)电压的提供,如图点击图片可以放大信号处理芯片发出ppwr_on#低电平信号到q301的基极b,q301的反射极e有CMVCC电压,q301为pnp型,b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道,它的源极s同样是高电平的CMVCC,栅极g小于源极s,于是q302也导通,CMVV经过FB301保险产生panel_vcc屏供电这些元件一般都在驱动板上屏线接口的旁边,很好找,如图屏线接口右边的两个管子,电阻,滤波电容等,很容易找到这里检查一下电阻有无变质,开路,三极管场管有无顺坏,再就是信号处理芯片发出的控制信号ppwr_on#,如果ppwr_on#都没发出,那么可能芯片没正常工作或是损坏了当然屏供电不良也会白屏还有就是屏上的保险烧断也会白屏,或者是屏线接触不良,重新插拔屏线或者更换一条就好了屏供电有了还是白屏,就拿通用板子点一下屏,看是否是因为屏的原因引起的。
液晶显示器故障设
驱动板类故障
案例一
• 故障设置方案:根据2120L引脚定义图,使 用高电压(8V左右)击芯片第41脚(VCC) 以及第17脚(VSS),导致芯片2120L损坏。 • 故障现象:白屏。芯片部分NC引脚产生电 压(可依此判断芯片异常)。 • 故障排除方法:更换2120L芯片。
• 故障现象:黑屏。晶振无法启振,2120L芯 片工作异常。屏显有相应电压输入,BLON 无电压。 • 故障排除方法:更换晶振。
案例四
• 故障设置方案:切断RTD2025芯片供电。 跑电路可发现RTD2025芯片的3.3V供电电 路图。可使472排阻断路或使0欧姆采样电 阻断路。如图:
• 故障现象: • 故障排除方法:
高压板类故障
高压板故障 案例一
• 故障设置方案:击穿保险电阻(F1)。导 致供给给高压板的12V电压,无法导通。如 图:
• 故障现象:黑屏。高压板整版不通电。显 示器灯管均不亮。 • 故障排除方法:更换保险F1。
高压板故障 案例二
• 故障设置方案:击穿高压板PWM芯片 (DP8600A)。使用20V左右电压,给芯片 第7脚(GND)与芯片第12脚(VCC)供 电。
案例二
• 故障设置方案:人为切断2120L芯片供电, 即击穿(断路)与2120L芯片相连的采样电 阻(0欧姆电阻)如图:
ห้องสมุดไป่ตู้
• 故障现象:白屏。芯片供电脚(41脚VCC) 供电为0V。检查采样电阻,发现一端有 3.3V电压,另一端无3.3V电压。 • 故障排除方法:更换采样电阻。
案例三
• 故障设置方案:使用18V左右电压,击穿晶 振(24.576MHZ)。如图:
• 故障现象:黑屏。PWM芯片第12脚(VCC) 供电正常,芯片第14脚(Vref)无参考电压 输出,判断PWM芯片损坏。 • 故障排除方法:更换PWM芯片。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液晶显示器故障实例之驱动板三星153V故障现象和故障特点:插上信号线开机正常显示,一段时间后黑屏,马上又亮起、又黑屏、如此反复;不插信号线屏幕菜单提示:“检查信号线”。
故障部位:MCU程序坏。
联想LXH-L15【冠捷T560K】故障现象和故障特点:通电黑屏,亮黄灯,开关失灵。
故障部位:MCU程序坏。
通病。
爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点:通电3-5秒内开关和AUTO功能正常,其它按键失灵;3-5秒以后所有按键都失灵;图象很亮或者很暗。
故障部位:图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。
通病。
杂牌15寸,用乐华3L的通用板故障现象和故障特点:黑屏,不开机。
插或者不插信号线都一样。
故障部位:MCU程序坏。
联想17寸LXH-P17L3【飞利浦代工,主芯片gm2126,广辉QD17ER01屏】故障现象和故障特点:无图象,菜单正常,所有按键都管用。
故障部位:EEPROM 24C16程序坏。
【用飞利浦170C4的程序】。
通病。
联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点:图象上有满屏的绿色噪波点儿和横线干扰,菜单正常。
故障部位:EEPROM 24C16程序坏。
【用855或969的程序】。
通病。
联想15寸LXH-GJ15L3【冠捷T560K,顶部按键】故障现象和故障特点:有时能开机,白屏无图象;有时不能开机。
故障部位:MCU程序坏。
通病。
DELL 15寸E153Fpc【冠捷代工,小板子,主芯片gmZAN3XL】故障现象和故障特点:通电亮红灯,开关失灵,黑屏。
故障部位:MCU程序坏。
【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。
通病。
联想15寸LXH-P15L4【飞利浦代工,主芯片gm2116】故障现象和故障特点:开机亮绿灯,无图象有菜单但是菜单乱码。
故障部位:EEPROM 24C16程序坏【用855或969的程序】。
通病。
联想15寸LXB-L15【冠捷T562K】故障现象和故障特点:通电开机亮一下马上黑屏,亮黄灯;再开还是黑屏;拔掉信号线有菜单提示。
故障部位:MCU程序坏。
通病。
LG未来窗15寸563LS【LB563B-EA】故障现象和故障特点:图象抖动,有满屏的横线干扰,分辨率越低越严重。
故障部位:驱动板上的电解电容C23、C48【100UF/16V】漏电,外表看不出损坏。
通病。
注意:这两只电解必须用原容量代换,否则会黑屏、灯闪。
杂牌15寸,用乐华3L的通用板故障现象和故障特点:插信号线亮红灯,不插信号线有菜单提示。
故障部位:信号线场同步输入14脚断线。
联想15寸LXB-15L【冠捷T562K】故障现象和故障特点:黑屏,通电瞬间亮一下绿灯,马上变黄灯;拔下信号线故障依旧;可以开关机;5V和3.3V供电都正常,屏始终没有供电;U302小板子各脚均无电压。
故障部位:驱动板主芯片和晶振旁边的3.3V供电电感L803虚焊。
优派ViewSonic 15寸VE155故障现象和故障特点:多数情况下通电没有任何反应,按开关偶尔能开机、亮绿灯、黑屏。
故障部位:MCU【M6759】程序坏。
此程序防刷写!!!LG未来窗L1515S故障现象和故障特点:有时开机白屏,有时开机正常;或者开机正常,使用一段时间后白屏。
故障部位:驱动板图象处理芯片损坏或虚焊。
通病。
联想LXH-GJ15L【冠捷560K】故障现象和故障特点:通电亮绿灯,黑屏,开关失灵。
故障部位:MCU程序坏。
联想LXH-GJ15L【冠捷T560K】故障现象和故障特点:缺绿色和蓝色,只有红色。
故障部位:信号线绿色和蓝色输入端的对地保护贴片二极管击穿。
AOC 15寸LM-500【T560S,配夏普LQ150X1屏】故障现象和故障特点:开机几分钟开始偏红色,而且越来越严重;大概一个小时左右,按键全部失灵,关不了机;断电几分钟以后开机又能正常显示,按键又好使了;一会儿又会出现上述问题。
故障部位:MCU本身热稳定性不良。
【这种故障很容易误判为程序坏,却不是程序坏,刷T560K的程序不行】联想【冠捷562K】故障现象和故障特点:开机一个小时左右黑屏,指示灯灭,再开还亮,只是维持时间短。
故障部位:驱动板主芯片热稳定性不良。
【MRT CH1702.00大芯片】SONY 19寸【LG代工LHS93K】故障现象和故障特点:不开机,通电按开关无反应,指示灯不亮。
故障部位:驱动板主芯片gm2121坏。
优派Viewsonic 15寸VG150故障现象和故障特点:不开机,通电无反应,指示灯不亮,按开关无反应。
故障部位:驱动板12V供电通路中的双P沟道八脚场效应管【IC18】损坏【此芯片在电源插口旁边,板子的边缘】。
有12V输入没有5V输出。
爱国者586T故障现象和故障特点:通电开机背景光栅亮度高,亮度可调但是调整范围窄,调到最低还是亮;对比度失调;开机几秒钟以后所有按键失灵。
故障部位:图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。
通病。
老款杂牌15寸故障现象和故障特点:不插信号线有菜单提示,插上信号线无图象、花屏。
故障部位:驱动板是老板子,集成度很低,模数转换器AD9884坏。
【9884爱坏】纯净界15寸EZX15F【东莞黄江精诚科技代工】故障现象和故障特点:开机图象自动调整,画面不正,向右下方偏移;按EXIT键没有反应,按“+”和“-”键是音量调节,而按向下键和向右键却是重新开关一次机,画面又自动调整,依然向右下方偏移。
故障部位:MCU程序坏。
在关机状态下,同时按住向下键和向右键不放,再按一下开关,此时不能开机;松开所有键,按开关也不能开机;拔下电源断一下电再插上电源,按开关开机,图象恢复正常。
现代B70A故障现象和故障特点:按开关可以正常开关机,图象显示正常;按其它按键出现亮度菜单,而且不可调,亮度始终停留在最小数值状态;亮度菜单也始终不消失;除了开关键可以正常开关机外所有其它按键都失灵。
通电正常使用,不按任何按键,两三个小时亮度菜单也会自动出现。
故障部位:MCU程序坏。
通病。
联想LXH-P15L4【飞利浦代工,内部编号855】故障现象和故障特点:开机有光栅无图象,按开关可以正常开关机,按其它功能键偶尔出现乱码的菜单。
故障部位:驱动板EEPROM【24C16】程序坏。
通病。
【用855或者969的程序】清华同方TFT1560PS【冠捷T562K新款,gmZAN3XL主芯片】故障现象和故障特点:开机有光栅无图象,按功能键有菜单出现,也能调出图象而且正常显示,关机再开机又恢复为原故障――不记忆。
故障部位:MCU程序坏。
通病。
此MCU防刷写。
联想LXH-P15L4【飞利浦代工】故障现象和故障特点:亮度暗、对比度弱,亮度不可调,对比度调整范围窄。
故障部位:EEPROM坏,24C16,用855的程序。
通病。
故障现象和故障特点:开机无图象,花屏,有很多竖线。
故障部位:驱动板主芯片和晶振旁边的三个贴片电感L801、L802、L803其中一个断路,三个全部直接用导线连接即可。
SONY SDM-M51【马来西亚】故障现象和故障特点:有时开机正常,有时开机花屏或者使用一段时间花屏。
故障部位:驱动板屏线接口虚焊。
【41扣针,LG LM151X2屏】联想LXH-P15L3【飞利浦855板】故障现象和故障特点:插上信号线开机,无图象,菜单提示:请检查信号线。
故障部位:信号线接口行场同步信号输入两只100Ω贴片电阻烧断,外表看不出来;贴片14门电路损坏。
Envision LM-500【冠捷T560K】故障现象和故障特点:通电自动开机-图象自动调整-然后暗屏-自动关机-自动开机-图象自动调整-自动暗屏-自动关机如此反复;开关失灵。
维修经过:初步判断为程序坏,拆下MCU【M6759】重新刷了一遍程序,再通电居然不开机了,换了一个其它型号的MCU【SM89516】刷一下程序装上开机正常显示,故障排除。
联想LXH-GJ17L2【冠捷T782K新款,gm2120主芯片,京东方HT17E11-200屏】故障现象和故障特点:不插信号线开机瞬间闪一下马上黑屏,看不到图象;插上信号线开机无图象、花屏而且花屏逐渐变化。
故障部位:驱动板主芯片GM2120坏。
【此机型白屏或者花屏多数情况下是屏的问题,偶尔驱动板上的两个LVDS芯片坏一个也是花屏,但是主芯片坏的少】恒生15寸【大宇NF-1500MA】故障现象和故障特点:开机完全正常显示,大概半个小时左右突然蓝屏,图象消失,指示灯不停的绿灭闪动;断电再通电或者转换一下分辨率又能正常显示了,过一会儿又蓝屏了,如此反复。
故障部位:MCU程序坏【ALI M6759-15MN】。
此芯片防止刷写。
优派ViewSonic VG500故障现象和故障特点:有图像,图像偏色,竖直方向线条粗糙,有时还有垂直肋骨条干扰。
故障部位:在驱动板上,靠近电源输入口有一个大电解C8,C8上点的黄胶把电容下面排阻RP11与主芯片之间的一条细线腐蚀断路,连同这条线的过孔也断了,直接连上故障排除。
TCL LA560【冠捷T562K】故障现象和故障特点:通电有时亮绿灯、黑屏,有时亮黄灯、有光栅、无图像、菜单乱码。
故障部位:MCU程序坏。
通病。
故障现象和故障特点:不开机。
维修思路:此机是外置电源适配器,所以排除了电源损坏的可能性;直接测量驱动板与高压板之间接口的5V和12V供电发现5V对地短路,在接口旁边有一只5.1V的过压保护二极管ZD104,拆下来发现击穿了,直接不装;通电测5V和12V都正常;按开关依然不开机;测驱动板各路供电发现3.3V供电只有1.3V,太低了,对地打阻值没有明显短路,拆下MCU电压依然低,换3.3V稳压器以后3.3V输出正常,故障排除。
烤机几分钟,发现菜单总是自动弹出来,测微动开关没有漏电短路,直接把按键板到MCU之间对地的贴片电容全部拆掉,故障排除;烤机一段时间完全正常,彻底修复。
联想LXH-GJ15L【冠捷T560K】故障现象和故障特点:客户反映,开机正常,使用一段时间后会出现按键失灵、白屏、花屏等不规则问题。
维修经过:通电开机检测确实是完全正常,但是开机一个小时左右按键就全部失灵了,不能关机,图像正常;由于此机型MCU损坏是通病,所以更换一个MCU烤机故障排除。
15寸杂牌机,用乐华3L的通用板故障现象和故障特点:客户反映此机原来时亮时不亮,现在彻底不亮了。
通电发现不开机,指示灯不亮。
维修经过:首先代换电源适配器,故障依旧;通电测驱动板各路供电正常;用手摸图像处理芯片和MCU,发现MCU温度过高;更换一只MCU并刷上程序,故障依旧;怀疑晶振有问题,把晶振和谐振电容都换掉故障依旧。
在反复的维修中发现有时通电指示灯能亮,几秒中又灭了,怀疑供电不稳定;仔细观察发现驱动板上的12V供电的两只滤波电解和5V供电的一只滤波电解底部轻微鼓包,拆下来看到电解底部露液了,更换以后故障排除。
