滗水器技术选型介绍(制作样本专用)
虹吸式滗水器简介：
虹吸式滗水器简介：虹吸式滗水器简介虹吸式滗水器是应用序批式活性污泥法或SBR法处理各种城市污水及工业废水的关键设备。
晓清环保公司生产的XHS型虹吸式滗水器，(材料为不锈钢或玻璃钢)以其排水深度大，排量范围广，适应能力强等显著特点，可广泛应用于冶金、化工、煤炭、医药、食品、酿酒等行业的废水处理中。
虹吸式滗水器的主要特点是：安装简单、运行可靠、维修方便，无机械传动部件,可方便地实现自动控制。
我公司推出XHS-500型虹吸滗水器，排量为500M3/H. XHS-500型虹吸滗水器也可多组套安装, 排量为500M3/H×n (n为安装套数).也可根据设计排量进行虹吸滗水器的扩大设计. ? 工作原理：在SBR池内水位不断上升，这时候空气被阻留在滗水器管路中，短管中的空气被水头压向管上方，由于U形管的存在，空气的压力被U形管内造成的水位差所平衡，只能滞留在管路中，气阻使池中的水不能流出。
曝气沉淀阶段结束后打开电磁阀，阻留的空气被放出，上清液便通过所有的垂直短管经U管流出池外。
当池水液位达到低位时,电磁阀关闭后，滗水过程结束。
? 结构特点：1.设备整体采用不锈钢或玻璃钢材料,耐腐蚀性好,运转可靠性高。
适用于各种大中型城市生活污水处理及各类工业废水处理 2.滗水器运行过程中在最佳的堰口负荷范围内,堰口下的液面不起任何扰动. 安装过程中将短管的底端设置为低于排水最低水位100mm，可防止池面浮渣进入短管，以确保出水时上清液上层浮渣不被排出。
3.设备结构简洁紧凑，分部件设计制造，便于安全运输，安装快捷，且便于日常维护保养。
4.无机械动力设备，投资少，运行费用低。
5．设备控制系统可选用先进的自动控制及安全报警装置,使设备在运行过程中具有较大的活动性和可调性,以适应不同水质、水量的变化，遇到事故自动停机报警,适用于全自动化运行管理。
致河北制药集团有关领导：我公司本次竞标，在滗水器一项设备上希望推出自己的特色产品――虹吸式滗水器，我们认为与悬臂式滗水器相比，虹吸式滗水器有以下优势：一、该滗水器原理成熟，结构简单，易于使用操作，相比悬臂式滗水器在操作上不易控制升降速度，出水堰口在排水随动性上不易掌握；二、该滗水器没有机械动力设备，性能稳定，不易出现故障，便于日常维护保养，相比悬臂式滗水器的关键出水部件深埋于水下，对防腐和防水性能要求很高，易于损坏且不易维修；三、由于原理成熟，结构简单，该滗水器造价较低，此特点在各类滗水设备中独树一帜；设备各项指标详列如下：型号： XHS-500 排水量：500M3/H 初次报价：15万元/台晓清环保公司 2000/3/27感谢您的阅读，祝您生活愉快。
滗水器选型
滗水器选型
滗水器选型、维修与保养
由于虹吸式滗水器现在用的比较少，浮筒式滗水器处理水量范围较小，所以我们主要以市场上主流设备旋转式滗水器为例来简单的和大家和互动和交流。
工作原理工作过程:
在曝气和沉淀阶段，滗水器位于最高水位之上（初始位置），滗水阶段开始时，驱动机构驱动起升机构的丝杠向下作直线运动带动铰链四连杆摆动，使出水堰绕主轴中心转动，快速接近水面。
这时浮筒首先进入水面由于浮力的作用又从水面浮起同时推开位于出水堰周围的浮渣，加之浮筒两侧的挡渣板的作用，形成了一个无浮渣的出水区域，浮筒漂浮于水面可自动调节与堰口之间的距离。
当出水堰到达水面后，上清液从浮筒下面缓缓进入堰口。
排水开始，到达水位的液位控制单元发出信号，变频器便自动调速使下降速度转换到给定速度，水流平稳，呈层流状态进入堰口，出水量保持不变，不会扰动上清液。
当出水堰到达所设定的最低水位时，限位开关动作，滗水器自动快速返回初始位置。
结构组成:
MRD旋转式滗水器由机架，驱动机构、升降机构、连杆、挡渣浮筒、出水堰、泻水管、出水总管、水下轴承、旋转套、行程控制机构、系统控制柜等部件组成。
设备选型须知参数
处理水量
滗水时间
滗水深度
生化池尺寸(L*W*H)
选型说明
根据处理水量Q（m3/h），滗水时间t，可以计算出滗水量：
比如：处理量为1000m3/h，滗水时间为2h，则所选型号为
1000（m3/h）/2=500m3/h，为MRD500。
核：如果客户可以提供更详细的参数，可以根据如下方法进行校核：。
SBR滗水器的设计及应用
SBR滗水器的设计及应用SBR反应池内水位是变化的，进水时水位由最低升至最高，出水时水位由最高降至最低，故SBR反应池出水管位置必须设在最低水位以下。
间歇式出水要求集中大流量排放，能在较短的时间内完成出水任务，如果出水管形状与方向不当，出水时会带走大量活性污泥。
因而，滗水器是SBR工艺排水的最好选择，它只撇出活性污泥沉淀后的上清水，在水位下降过程中保持水面平稳，不扰动下面的污泥层。
1 旋转式滗水器结构及工作原理旋转式滗水器由撇水堰槽、下降管、水平管、轴承座、电动执行器、传动杆组成(见图1)。
撇水堰槽在SBR反应池水面上，水平管在反应池下部。
撇水堰槽靠下降管支撑，并与下部水平管连成一体。
水平管两端适当位置各固定一个环形的不锈钢轴套，并安装了两只滑动轴承，水平管靠轴承座固定在池底的基础上，它是整个滗水器的转轴。
在水平管中央位置有一旋转曲柄和传动杆、电动执行器相联。
执行器驱动传动杆上下移动，传动杆推动曲柄使水平管在两只滑动轴承内转动。
撇水堰槽随水平管转动而升降，其移动轨迹是绕水平管中心线的柱形弧面，上下移动的垂直距离以每周期的排水量而定。
撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，将活性污泥沉淀后的上清水从水面表层撇入堰槽。
清水经过多根下降管向下汇入水平管，最后从排水管流出。
水平管与排水管之间用一个可转动密封接头和一个可挠曲柔性橡胶接头相连接，这样便解决了可旋转的水平管与固定不转的出水管的连接，也解决了可转动接头与水平管保持轴线同心度的问题。
滗水器设计要求撇水堰上沿必须与水平管轴线平行，水平管安装要求两端的水平误差＜3.0 mm，这样排水时才能保证堰上各处水量均匀，水流平稳，不会扰动污泥层，保证出水质量。
2 滗水器撇水堰槽设计滗水器撇水堰槽呈长条形，前缘低、后缘高，单面进水。
图2是撇水堰槽的三种特殊位置或状态。
图2a所示为下降管直立时的位置，水槽底板的水平方向与下降管垂直；后壁挡水板是一块夹角为120°的折板，上段直立，下段与底板成150°角；前壁堰板略微向后倾斜20°，与底板成70°角。

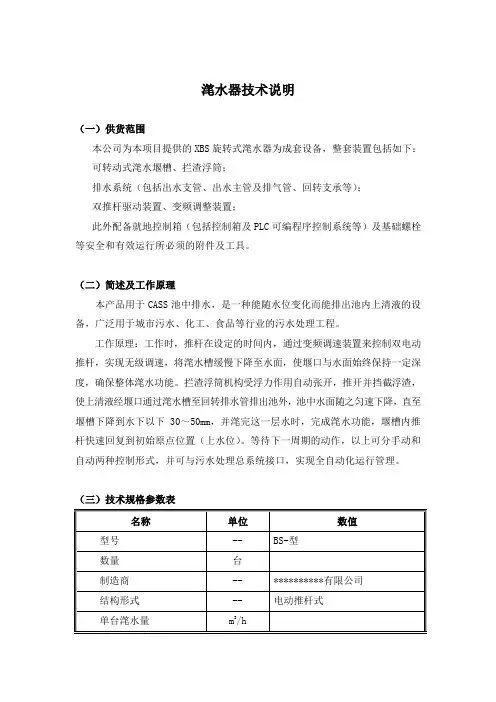

滗水器技术说明
滗水器技术说明（一）供货范围本公司为本项目提供的XBS旋转式滗水器为成套设备，整套装置包括如下：可转动式滗水堰槽、拦渣浮筒；排水系统（包括出水支管、出水主管及排气管、回转支承等）；双推杆驱动装置、变频调整装置；此外配备就地控制箱（包括控制箱及PLC可编程序控制系统等）及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本产品用于CASS池中排水，是一种能随水位变化而能排出池内上清液的设备，广泛用于城市污水、化工、食品等行业的污水处理工程。
工作原理：工作时，推杆在设定的时间内，通过变频调速装置来控制双电动推杆，实现无级调速，将滗水槽缓慢下降至水面，使堰口与水面始终保持一定深度，确保整体滗水功能。
拦渣浮筒机构受浮力作用自动张开，推开并挡截浮渣，使上清液经堰口通过滗水槽至回转排水管排出池外，池中水面随之匀速下降，直至堰槽下降到水下以下30～50mm，并滗完这一层水时，完成滗水功能，堰槽内推杆快速回复到初始原点位置（上水位）。
等待下一周期的动作，以上可分手动和自动两种控制形式，并可与污水处理总系统接口，实现全自动化运行管理。
（三）技术规格参数表（四）设备的可靠性及耐久性该设备主要由拦渣浮筒、滗水堰槽、排水系统、驱动装置及电气控制系统等构成。
1．拦渣浮筒及滗水堰槽它们采用不锈钢制成，滗水堰槽由δ3mm钢板折制而成，出水堰口长度为8m。
为了不让水面的浮渣进入排水分管而影响此工艺的出水水质，我们设计了可自由转动的拦渣浮筒，将一根轴与滗水槽相连；在滗水时，拦渣浮筒绕轴随水位下降而自由旋转，以保证浮筒上平面始终与水面平行，并保证高出水平面一定值，与滗水堰槽整体构成一个密闭的水区；从而将浮渣全部挡在外边。
密闭的水区为尚好的上清液，通过一个低于水平面30-50mm整体可调的滗水槽的出水平堰，流入安装在其上面的排水分管。
滗水堰槽的出水平堰做成可调，且是整体结构，主要为了得到均匀的出水水面，这样安装更容易保证水平度≤2mm，制造工艺简单，且方便了维修。
无动力滗水器选型样本(编辑版)
WBS型无动力滗水器
一.用途
WBS型无动力滗水器是应用于SBR工艺中反应池内的排水专用设备，广泛应用于各类城市污水处理，工业废水处理厂中。
二.结构和工作原理
该设备主要由滗水槽、浮箱、滗水横管、滗水支管、出水管、支撑等组成。
滗水器在浮筒浮力的作用下，始终浮在池内液面上，滗水口处于池内液面以下。
当进入排水程序时，设备在程序控制下打开电动控制阀，池内的上清液通过滗水口进入滗水槽、滗水横管、滗水支管、出水管而排出池外，滗水器随池内液位下降同步下降。
停止排水时，在程序控制下关闭电动控制阀，滗水停止。
在进水过程中，滗水器随池内液位上升而回复到起点位置。
三.技术特点
1．滗水深度大，可以达到3～5米；
2．随水位自然上升和下降，连续排水，不扰动沉淀污泥，运转平稳，安全；
3．设备无动力损耗，设备投资少，运行费用低，操作管理方便；
4．安全运行稳定；
5．使用寿命长、维护少。
四．型号说明
WBS--- □
滗水量（m³/h）
无动力式滗水器
六．外形及安装基础图。
滗水器技术规范书
海利牌HLB型浮动式重力滗水器技术性能介绍1. 采用浮筒追随液位——安全可靠、经济合理如下图所示，本滗水器的止污阀始终位于浮筒与滗水装置（装设止污阀的滗水管）之间并安装在滗水管的上部，堰口安装在止污阀的顶部并始终处于水面下约200~400mm（该值可视浮渣情况进行调整）处，连续均匀地收集清液并依次通过止污阀、滗水管、特制软管、法兰管接头、自动阀门和生化池外部管路排出池外，堰口与止污阀、滗水管和浮筒一起始终追随生化池液位的升降顺沿支架导杆而升降。
当生化池液位到达最低液位时，如果排水继续进行，滗水管已经落座于固定支架上，滗水器不再继续下降，同时，因生化池内外液位差太小，不足以克服止污阀内浮球的浮力，止污阀将自动关闭堰口而终止排水，避免了浮渣和污泥排出池外。
图1. 浮动式重力滗水器结构原理图可见，本设备不但能连续排水、追随生化池液位，而且在排水程序出现故障的情况下，能正常工作，不会沉入泥中，更不会排出泥渣，抗故障能力很强。
2. 多种阻止泥渣逃逸的措施——排水质量更好由图1知，本方滗水器主要由滗水装置、浮筒、软管和支架组成，结构整体呈“一”字形状，其中滗水装置是关键的部件，它主要由滗水管和止污阀构成，结构如图2所示。
图2表示生化池在进水、曝气、沉淀工序时止污阀的状态。
由图2知，在滗水器闲置时，装设在滗水管顶部的止污阀因浮球的浮力紧压堰口而隔绝滗水管内外的空间，使由曝气而形成的气泡、污泥、污水等三相混合物不会进入滗水管，从而保证了排水的质量。
图3表示 生化池在滗水工序时止污阀的状态。
由图3知，滗水装置位于圆柱形浮筒的下方，浮筒的浸没深度和宽度足以挡住浮渣被吸入堰口，止污阀中的浮球在浮力、重力和流动压力的综合作用下，离开堰口而退至球笼的最下方，生化池的上清液穿过堰口、顺着浮球表面进入滗水管，并依次通过特制软管、池外阀门和管路而排出池外。
3. 排水阻力小——节省污水入厂能耗本滗水器排水阻力极小，所需的最小水头（水池最低液位与受纳水体液位的差，即排水所需的最小落差）可小到0.1m ，既便于水池的纵向布置，又减少了入厂污水泵所需的扬程，降低了污水泵的运行能耗①。
滗水器PPT课件
2 常见滗水器介绍 2.3 伸缩管滗水器
2 常见滗水器介绍 2.3 伸缩管滗水器 (2)工作原理: 滗水器由浮动滗水头，特制排水伸缩胶
管，排水弯管．控制电磁阀．输气软管等组成。需 排水时(水位一般在最高位置)进气电磁阀自动关闭， 排气电磁阀自动打开，浮动滗水头环形空气室内的 空气排出．浮动头下沉淹没四个进水口．开始排水。 单位时间排水量，可在最大排水量以内用调节螺栓 调节，以控制排水时间。排水经浮动头中心管进入 伸缩管及排水弯管排出池外，浮动头随水位下降而 下降．伸缩胶管逐渐压缩，当至最低水位时，水位 讯号器发出讯号．排气电磁阀自动关闭．进气电磁 阀自动打开，向浮动头环形气室内通入压缩空气(气 压≮5kPa)，浮动头上浮，进水口离开水面，停止排 水，多余空气自排气管排出，浮动头随池内水位上 升而上升，直至最高位置，进入下一循环。
进水系统由气缸、闸门、曲轴等组成，开始排水时，通 入压缩空气至气缸，由气缸中的气动活塞带动曲轴打开闸 门，浮动进水头开始排水，停止排水时，只需将输气软管 中空气排出，通过曲轴将闸门关闭，滗水器不工作时，闸 门处在常闭状态.滗水器还可通过为与其它装置的联合使 用，实现污水厂的自动控制。滗水器主体为不锈钢材料， 连接管为高强度橡胶管。
2 常见滗水器介绍
2.2浮筒式无动力滗水器
工作原理: 滗水器的浮筒高度随水面高度而变 化。在混合和曝气阶段，滗水器处在最高水位， 排水孔弹簧阀关闭以保证不排出混合液。排水孔 大约在水面下610 mm处，可避免浮渣排出。排水 时，电动出水阀打开，在滗水器内外产生一个压 力差，在这个压力差作用下弹簧阀打开，处理后 的水通过滗水器排出。当滗水器到达最低水位时， 电动出水阀关闭，滗水器内外水压平衡，弹簧阀 复位停止滗水。
ZBS-1200型旋转式滗水器技术
旋转式滗水器设备的技术描述一、用途及简介：旋转式滗水器是给排水处理工程中一种自上而下的变位式的排除上清液的污水处理专用机械设备，在排水阶段可将已经处理的上清水自表面滗出，是生物处理工艺的关键设备。
该旋转式滗水器具有对水量变化的可调节性，良好的水力及机械性能，又能随水位变化而自动升降。
该设备已通过省级鉴定，可广泛应用于城市污水及造纸、啤酒、制革、制药等各种工业废水处理。
二、设备名称：ZBS-1200型旋转式滗水器三、主要技术参数：✧设备编号：2103-01～04✧滗水量：1200 m3/h✧滗水深度：1-3m可调✧出水堰堰口宽度：12000mm✧过水流速：30L/s.m✧电机功率：1.5 KW✧电机防护等级/绝缘等级：IP55/F级✧电源：380V 3相 50HZ✧数量：4套四、供货范围：1.提供4套装配完整的ZBS-1200型旋转式滗水器，每套滗水器包括：电动推杆及变频器、限位开关、撇渣浮筒装置、滗水堰槽、回转排水管、进水管、通气管等）。
2.提供4台（一控一）电气控制箱（带PLC接口）。
3.提供完整的结构安装图。
五、设备材质：✧起吊丝杆：2Cr13✧机座：HT200铸铁✧出水堰：不锈钢304✧撇渣浮筒：不锈钢304✧排水支管和主管：不锈钢304六、设备部件防腐：不锈钢部件先进行清理，然后酸洗钝化处理即可。
七、工作原理：1、滗水器设计成为一定的滗水速率排放上清液，避免扰乱沉降的污泥层，防止滗水器出污泥，滗水速率可调，以确保每一循环周期恒定的流量。
2、在每一循环中从反应池的最高运行水位开始滗水，至最低运行水位时完成一个循环滗水周期，滗水器由驱动机构驱动，滗水器以正常运行速度下降到达设定的低水位时，滗水器以快速返回至原来位置。
3、滗水器的旋转联合器与密封件可防止液体的泄漏，旋转联合器由两个紧密装配的密封装置组成，排放管线系穿过反应池的墙体，保证穿透处不致漏水。
4、旋转式滗水器由工艺程序控制，电动推杆按一定速比使滗水装置及滗水堰槽产生回转，反应池中上清液从滗水堰槽通过回转排水管排出池外，旋转式滗水器的堰体高度不断下降，滗水堰槽也同步下降，形成连续排放，至设计水位深度。
滗水器介绍及选型维护
滗水器介绍及选型维护滗水器是SBR工艺中最关键的机械设备之一。
按照工作形式可以分为旋转式滗水器、浮筒式滗水器、虹吸式滗水器。
滗水器简介滗水器是一种收水装置，是一种能够在排水时随着水位升降而升降的浮动排水装置。
滗水器一般由收水装置、连接装置和传动装置组成。
滗水器的排水特点是随水位的变化而升降及时将上清液排出，同时不对池中其他水层产生扰动。
为了防止浮渣随水一起排出，滗水器的收水口一般都淹没在水面下一定深度，而不像可调出水堰那样水流从堰顶溢流出去。
旋转式滗水器用途旋转式滗水器广泛适用于城市污水及造纸、啤酒、制革、制药等各种工业废水处理，用于排水阶段将已经处理的上清液自表面滗出，是SBR工艺的关键设备。
结构及工作原理该设备采用旋转式、电动推杆式，安装于反应池或沉淀池内，工作时由驱动装置驱动推杆，使滗水器以一定速度渐渐下降至水面（在规定的行程范围内），使堰口浸入水面下，上清液从堰口流入，经集水支管汇集至总管后排出，停止时同样由推杆将滗水器提起，使堰口抬离水面以上，从而完成一个滗水的过程。
主要特点1、设备结构紧凑，运行平稳，整体结构安装方便、运行成本低；2、对水质、水量的变化有较强的适应性，且滗水深度可达3.0m；3、处理量Q<1000m3/h,采用单推杆，Q≥1000m3/h，则采用双推杆；4、在滗水堰口出外设有浮渣档板，以确保在设备运行时堰口上的液面不起波动，保证出水水质达到最佳；5、设备变频调速和PLC自动及远程控制，运行管理方便。
浮筒式滗水器浮筒式滗水器由浮筒、导水口、滑杆架、出水软管、出水竹节等部件组成，不需要动力，在进水和沉淀阶段，滗水器浮于水面，处于待机状态，其外口软管中所积清水形成水封，避免脏水进入。
滗水开始，排水阀门打开，池中的上清液被排出，随着水位的下降，浮筒在支架的导杆中徐徐向下滑动，当水位降到最低水位时，关闭排水阀，排水结束。
虹吸式滗水器该滗水器主要分为3大部分：排水短管、U型管部分及排水总管。
滗水器技术选型介绍(制作样本专用)
旋转式滗水器一、型号说明：WBS-型号（处理量）沃尔德斯旋转式滗水器二、产品概述：滗水器是SBR 工艺采用的定期排除澄清水的设备，它具有能从静止的池表面将澄清水滗出，而不搅动沉淀，确保出水水质的作用。
适用于SBR工艺的CASS、CAST、ICEAS、DA T-IAT法等工艺流程，处理城市污水及工业废水。
在造纸、酒精、染料、农药、皮革、粘胶、味精、制糖等行业工业废水（废液）的处理中均被广泛运用。
三、工作原理：旋转式滗水器由滗水堰口、支管、干管、可进行360°旋转的回转支撑、滑动支撑、驱动装置、自动控制装置等组成。
工作时在驱动装置的作用下，滗水堰口以滗水器底部回转支撑中心线为轴向下作变速圆周运动，在此过程中SBR反应池中的上清液将通过滗水堰口流入滗水支管、再经滗水干管排出。
滗水工作完成后，滗水堰口以滗水器底部的回转支撑中心线为轴向上作匀速圆周运动，使滗水堰口停在待机位置，待进水、生化反应、沉淀等工序完成后再进行下一次滗水过程。
四、技术参数型号规格\ 技术参数WBS-100WBS-200WBS-300WBS-400WBS-500WBS-600WBS-700WBS-800WBS-1000WBS-120处理量（m3/h）100 200 300 400 500 600 700 800 1000 1200 电机功率（KW）0.37 0.37 0.55 0.55 0.75 0.75 1.1 1.1 1.5 1.5 排水时间（h） 1 1 1 1 1 1 1 1 1 1 堰长（m） 1 2 3 4 5 6 7 8 10 12最大滗水深度（mm）3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 排水管径（mm）150 219 273 325 377 426 426 480 530 630五、性能特点1、采用变频器和通用逻辑控制器LOGO，实现智能化控制；2、可手动、自动和中控室远程控制，自动化程度高。
滗水器说明书范例
BSX-1260Ⅱ旋转式滗水器使用说明书概括旋转式滗水器（以下简称滗水器）设施安装于CASS生化池中，在排水阶段可将已办理的上清水自表面滗出。
是CASS工艺的重点设施，驱动机构经过可伸缩螺旋起落机带动滗水装置及撇渣浮筒装置绕展转支承旋转，进而使滗水堰槽上下挪动，达到滗出上清液的目的。
滗水器构造简单、安装方便、操作灵巧、适应性较强。
是应用于CASS工艺污水办理工艺中的一项重点设施。
2.技术参数流量Q=1260m3/h滗水高度H=～功率N=电源AC380V50Hz设计水深5m池深6m池宽18m出水管轴线距池壁m出水管轴线距池壁顶高差出水管轴线距池底高差m出水管φ630滗水器的工作原理和构造、特色滗水器由滗水堰槽、撇渣浮筒装置、支管、干管、可进行360°旋转的展转支撑、滑动支撑、驱动装置、展转密封接头、自动控制装置等构成。
工作时在驱动装置的作用下，滗水堰槽以滗水器底部展转支撑中心线为轴向下作变速圆周运动，在此过程中CASS池中的上清液将经过滗水堰槽流入支管、再经干管排出。
滗水工作达成后，滗水堰槽以滗水器底部的展转支撑中心线为轴向上作匀速圆周运动，使滗水堰槽停在待机地点，待进水、生化反响、积淀等工序达成后再进行下一次滗水过程。
驱动装置采纳螺旋起落机，拥有构造紧凑，运行靠谱，功能齐备等特色；展转支撑用来支撑滗水器，可使滗水器以展转支撑中心线为轴向作圆周运动；撇渣浮筒装置用铰链连结在滗水堰前部，与滗水堰一同旋转，在不一样地点上可防备浮渣随上清夜流出而造成的二次污染。
滗水器够实现现场控制和远程控制，整个周期内的各个动作间隔均可依据实质状况进行调理。
4.安装调试设施分体运输，现场组装并调试。
安装设施前，第一检查土建能否合格，假如不合格，严禁安装。
土建合格后，能够安装设施。
将滑动支撑架和支座找正地点后用膨胀螺栓固定在生化池内将减速机座和螺旋起落机座装找正地点后焊接在滑动支撑架上连结支管，干管和滗水堰槽保证密封，注意互相地点关系将展转支撑套在干管两头把展转密封接头松套于生化池两头DN700预埋防水套管内（暂不焊接）将支管，干管和滗水堰槽以及展转支撑整体吊装到支座上，找正并用螺栓连结找正展转密封接头与生化池两头DN700预埋防水套管地点关系，将干管按要求插入展转密封接头中，找中不一样意有刮蹭，而后将展转密封接头与DN700预埋防水套管满焊不得漏水最后连结拉杆、螺旋起落机、减速机、撇渣浮筒装置等，把护栏焊上接电空载手动试运行，动作正确到位，全部正常后可进行正式运行。
滗水器
滗水器
参考：
一、用途与简介
滗水器是SBR法、CASS法、ICEAS法等污水处理工艺中最常用的关键机械设备。
它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面排出，而表面的浮渣被有效地截留在反应池内。
我厂开发研制生产的BSX型旋转式滗水器采用可调整行程推杆结构，超长堰口采用同步推杆，在堰口长度方面实现了新的突破。
该滗水器行程精确可调，具有滗水效果好、动作灵敏可靠、能耗低、无噪音、自动化程度高、集中管理方便、维护方便等优点。
可广泛适用于城市污水处理厂及造纸、啤酒、制革、制药、食品、垃圾处理等行业的污水处理中。
二、型号表示
三、工作原理
BSX型旋转式滗水器由滗水装置、传动装置、撇渣浮简装置及回转支承组成。
驱动机构通过可伸缩推杆带动滗水装置及撇渣浮简装置绕回转支承旋转，从而使滗水堰口上下移动，达到滗出上清液的目的。
四、主要技术参数
型号滗水量
（m³/h）堰口长度
（mm）
滗水深度
（m）
出水管径
（mm）
BSX-1001001000
1.2-3.0150
BSX-2002002000200 BSX-3003003000250 BSX-4004004000300 BSX-5005005000400 BSX-6006006000
BSX-7007007000
500 BSX-8008008000
BSX-1000100010000
注：特性规格可根据用户具体要求进行设计制造。
五、结构图。
几种滗水器形式及运行机理[1]
![几种滗水器形式及运行机理[1]](https://img.taocdn.com/s3/m/b32f7ddcad51f01dc281f14a.png)
强光源 ,从而使藻菌失去繁殖的环境 。 (6) 限制池内游泳人数 。游泳人数的急剧增加 ,
是导致水质变异恶化的主要因素 ,不仅增大了池水 的污染负荷 ,更使水流的回流发生变化 。因此 ,在闷 热天气里游泳场馆的入场人数要视场馆的在水人数 的多少而有所限制 ,并非来多少就进多少 。否则极 易导致水质的突变恶化 。为了服务更多人群的需求 并接纳更多的人次 ,除了加强水质 、卫生健康管理和 水处理外 ,还应及时疏通清场钟点游泳者 ,并对场次 的时段 ,适当调短并给予公告 ,如将平时的每场 120 min ,调整为每场 100 min 。这样游泳场馆的接纳服 务人次每天可增加近两成左右 ,既可保证水质 ,又可 维护游泳场馆的经济收入 ,还可最大限度地满足人 们对游泳“纳凉”之需求 。
早期的 SBR 系统均采用人工手动方式进行滗 水 ,常见的是在反应器的不同高度上设置排水阀门
觉上的变异 ,更是各类水质指标尤其是细菌指标的 严重超标 ,对游泳者的健康构成很大的威胁 ,特别是 浅水池或儿童戏水池的水质变异更易发生 (人多 、水 容积小 ,单位水体容积的污染负荷远大于成人深水 池) 。因此 ,必须引起经营者和广大游泳者的高度重 视 。作为与体表直接接触的水体 ,游泳者应杜绝有 害水体 。而对于游泳场馆的经营者来说 ,加强管理 和切实采取预防措施 ,是实现自身经济效益和社会 效益的最有力保障 。
(2) U 型管部分 : U 型管中部分充满水 ,形成水 封 。U 型管一侧同水平堰臂相连 ,另一侧与出水管 相连 。U 型管同出水管连接部分设有溢流管 ;与水 平堰臂连接一侧设有放气管 ,放气管上设有阀门 ,阀 门的开启与关闭用于形成或破坏虹吸状态 。
几种滗水器形式及运行机理[1]
强光源 ,从而使藻菌失去繁殖的环境 。 (6) 限制池内游泳人数 。游泳人数的急剧增加 ,
是导致水质变异恶化的主要因素 ,不仅增大了池水 的污染负荷 ,更使水流的回流发生变化 。因此 ,在闷 热天气里游泳场馆的入场人数要视场馆的在水人数 的多少而有所限制 ,并非来多少就进多少 。否则极 易导致水质的突变恶化 。为了服务更多人群的需求 并接纳更多的人次 ,除了加强水质 、卫生健康管理和 水处理外 ,还应及时疏通清场钟点游泳者 ,并对场次 的时段 ,适当调短并给予公告 ,如将平时的每场 120 min ,调整为每场 100 min 。这样游泳场馆的接纳服 务人次每天可增加近两成左右 ,既可保证水质 ,又可 维护游泳场馆的经济收入 ,还可最大限度地满足人 们对游泳“纳凉”之需求 。
工作原理
通过在反应器的不同 高度设置排水点 , 来 达到分层排水的目的
堰口随方向导杆一起做旋转运动 , 通过堰口位置随水位变化来排水
通过钢丝卷扬或丝杠升降带动堰 槽 ,通过套管的衔接 ,而达到排水 目的
通过在 U 型管及排水短管之间 形成负压 ,虹吸排水
控制形式 主要特点
人工手动
机械 ,自控
机械
机械 ,自控
作者通讯处 :014010 包头钢铁学院能源与环境工程学院 电话 : (0472) 2146623 E2mail :btyakejun @1631com
邢姝萍 包钢房地产开发公司 收稿日期 :2002Ο8Ο20
给水排水 Vol129 No19 2003 61
或排水泵 ,根据运行周期定时定量地排出处理后的 上清液 。其特点是 :水力条件好 ,出水水质好 ,不会 对污泥层造成大的扰动 ,结构相对简单 ;但操作相对 复杂 ,其自控运行措施有待进一步深入研究 。在新 建项目中 ,采用人工固定多点排水方式的已不多见 , 但在资金短缺 ,考虑改扩建等因素影响下 ,其应用有 一定的空间 。
滗水器简介
滗水器堰口可根据工艺要求快速接近水面；
● PLC+变频调Fra bibliotek电机程控智能驱动，对不同水量及不同 工艺均可使滗水槽运行速度处于最佳状态； ●堰口负荷高，挡渣结构，确保出水水质； ●具有多个可调和保护装置，适应面广，安全性高；
XB8000~XB12000滗水器采用分体结构，方便运输及安装
滗水器的应用
出厂调试
悬臂式程控智能滗水器
悬臂式程控智能滗水器
SBR工艺与滗水器
• 滗水器是SBR工艺中最主要的设备（排水
机构）
• • • • •
SBR工艺中的四大关键硬件： -------曝气器（氧气转化机构） -------滗水器（排水机构） -------DO 仪 -------COD（or TOD）仪
SBR工艺流程
悬臂式程控智能滗水器
滗水器的主要构成
• 机械结构部分： ------浮筒、分排水管、总排水管、密封旋转接头 • 动力部分： ------电机、减速机、传动装置（螺旋推杆）等 • 控制部分： ------液位测量仪表及其PLC控制伺服机构
主要特点
●结构简单、美观，旋转密封接头可靠，安装简单、易维 护；
SBR滗水器设计
PPS型旋转式滗水器一、设备简介滗水器是CASS法、SBR法lCEAS法等污水处理工艺中最常用的关键设备。
在啤酒、食品、饮料、制药等行业的废水和城市污水处理中。
以CASS法为主的工艺已得到了广泛应用。
该设备具有滗水效果好能耗低、无噪声、自动化程度高，便于集中控制、维修方便等优点。
二、技术性能参数表型号\参数PPS-200 PPS-300 PPS-400 PPS-500 PPS-600 PPS-700 PPS-800处理水量(m3／0-200 200-300 300-400 400-500 500-600 600-700 700-800 h)出水堰长度2000 3000 4000 5000 6000 7000 8000 (mm)驱动功率(kw) 0.55 0.75 1.1过水流速≤30L/M.S三、外型图BS型滗水器序批式活性污泥处理法-SBR法处理城市污水在我国已获推广,其核心部分装备-滗水器在工艺中显得尤为重要。
我公司在引进吸收了国内外先进技术的基础上，研制开发了多种适用的新型滗水器，分别适用于小、中、大型SBR池。
常用的滗水器形式有：浮筒式、阀控式、虹吸式、套筒式、旋转式。
阀控软管式水器阀控软管式水器如下图，浮筒和集水槽自由漂浮在水面上，滗水靠外部的阀门控制。
曝气时使浮筒进气上浮，保证集水口位于水面以上，从而使污水不会流入集水槽。
滗水时使集水口位于水下，浮渣不会流入。
型号\参数H1 B DNBSV型BSV-30035004000 400 BSV-600 5000 500 BSV-1200 10000 600 BSV-2000 14000 800旋转式滗水器型号\参数H1 B DNBSX型BSX-30032004000 400 BSX-560 4200 500 BSX-1000 4400 600 BSX-1800 4800 800套筒式滗水器型号\参数H1 B DNBST型BST-6536006000 200 BST-100 10000 250 BST-160 15000 300 BST-300 20000 400虹吸式滗水器型号\参数H1 DNBSH型BSH-30450150 BSH-60 200 BSH-100 250 BSH-150 300浮筒式滗水器工作原理及特点ST-LXB螺杆旋转式滗水器一、简介：滗水器是排出SBR反应池中上清液的专用设备。
滗水器
滗水器技术条件1 范围本标准规定了滗水器的型号编制、结构型式、要求、试验方法、检验规则、标志、包装、运输与储存。
本标准适用于城市生活污水处理和工业废水处理工程采用序批式（间歇式）活性污泥法及其相关的水处理工艺的滗水器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 2828 逐批检查计数抽样程序及抽样方法（适用于连续批的抽样）GB/T 1220 不锈钢棒GB/T 1348 球墨铸铁件GB/T 3280 不锈钢冷轧钢板GB/T 4064 电气设备安全设计导则GB/T 4237 不锈钢热轧钢板GB/T 4942.2－1993 低压电器外壳防护等级GB/T 6338 运输包装收发货标志GB/T 6414 铸件 尺寸公差与机械加工余量GB/T 8923－1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 9439 灰铸铁件GB/T 9969.1 工业产品使用说明书 总则GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件GB/T 13802 工程机械辐射噪声测量的通用方法JB/T 5936 工程机械 机械加工件通用技术条件JB/T 5943 工程机械 焊接件通用技术条件JB/T 5946 工程机械 涂装通用技术条件3 术语和定义下列术语和定义适用于本标准。
3.1滗水器decanter用于序批式（间歇式）活性污泥法污水处理工艺阶段，通过开关阀门使固定管道滗(排)出反应池内上清液,或者通过传动机构(浮筒)带动滗水堰槽在反应池内随水位下降以滗出上清液,并由载体管道排出池外的设备。
滗水器技术性能说明
滗水器技术性能说明滗水器一种收水装置，是一种能够在排水时随着水位升降而升降的浮动排水工具。
潍水器的排水特点是随水位的变化而升降及时将上清液排出，同时不对池中其他水层产生扰动。
为了防止浮渣随水一起排出，滗水器的收水口一般都淹没在水而下一定深度，而不像可调出水堰那样水流从堰顶溢流出去。
滗水器一般由收水装置、连接装置和传动装置组成。
收水装置包括挡板、进水口、浮子等，其主要作用是将处理好的上清液收集到落水器中，再通过导管排放。
滗水器在排水时需要不断转动，因此要求连接装置既能自由运转，又能密封良好。
滗水器的传动装置是保证滗水器正常动作的关键，不论采用液压式传动还是机械传动，都需要与白控系统和污水处理系统进行有机的结合，通过可编程控制完成泡水动作。
1.型式SBR系统滗水器从运行方式上可分为虹吸式、浮简式、套简式、旋转式等，从堰口形式上可分为直堰式和弧堰式等。
除虹吸式淹水器只有自动式一种传动方式外，其余三种运行方式的滗水器都有机械、自动或机械自动组合的传动方式。
常用滗水器的工作原理和特点见表6-14.从应用效果看，单纯的机械式调节堰潍水器，由于动力消耗大，机械部分多，寿命较短，因此使用受到一定的限制。
自动式滗水器由于堰的浮力很难在流量、水位不断变化的出水水流中达到动态平衡，而且反应灵敏度较低，不易控制，所以自动式淹水器只适用于一些小规模的SBR 污水处理厂。
组合式滗水器集中了机械式滗水器准确、容易控制的优点和自动式滗水器节能的优点，因此大多数大型污水处理厂多采用组合式滗水器。
2.使用和维护注意事项①经常检查滗水器收水装置的充气和放气管路以及充放气电磁阀是否完好，发现有管路开裂、堵塞或电磁阀损坏等问题，应及时予以清理或更换。
②定期检查旋转接头、伸缩套简和变形波纹管的密封情况和运行状况，发现有断裂、不正常变形后不能恢复的问题时应及时更换，并根据产品的使用要求，在这些部件达到使用寿命时集中予以更新。
③巡检时注意观察浮动收水装置的导杆、牵引丝杠或钢丝绳的形态和运动情况，发现有变形、卡阻等现象时，及时予以维修或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转式滗水器
一、型号说明：
WBS-
型号（处理量）
沃尔德斯旋转式滗水器
二、产品概述：
滗水器是SBR 工艺采用的定期排除澄清水的设备，它具有能从静止的池表面将澄清水滗出，而不搅动沉淀，确保出水水质的作用。
适用于SBR工艺的CASS、CAST、ICEAS、DA T-IAT法等工艺流程，处理城市污水及工业废水。
在造纸、酒精、染料、农药、皮革、粘胶、味精、制糖等行业工业废水（废液）的处理中均被广泛运用。
三、工作原理：
旋转式滗水器由滗水堰口、支管、干管、可进行360°旋转的回转支撑、滑动支撑、驱动装置、自动控制装置等组成。
工作时在驱动装置的作用下，滗水堰口以滗水器底部回转支撑中心线为轴向下作变速圆周运动，在此过程中SBR反应池中的上清液将通过滗水堰口流入滗水支管、再经滗水干管排出。
滗水工作完成后，滗水堰口以滗水器底部的回转支撑中心线为轴向上作匀速圆周运动，使滗水堰口停在待机位置，待进水、生化反应、沉淀等工序完成后再进行下一次滗水过程。
四、技术参数
型号规格\ 技术参数WBS-
100
WBS-
200
WBS-
300
WBS-
400
WBS-
500
WBS-
600
WBS-
700
WBS-
800
WBS-
1000
WBS-
120
处理量（m3/h）100 200 300 400 500 600 700 800 1000 1200 电机功率（KW）0.37 0.37 0.55 0.55 0.75 0.75 1.1 1.1 1.5 1.5 排水时间（h） 1 1 1 1 1 1 1 1 1 1 堰长（m） 1 2 3 4 5 6 7 8 10 12
最大滗水深度
（mm）
3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 排水管径（mm）150 219 273 325 377 426 426 480 530 630
五、性能特点
1、采用变频器和通用逻辑控制器LOGO，实现智能化控制；
2、可手动、自动和中控室远程控制，自动化程度高。
3．内外和侧挡渣板，使浮渣与上清液分隔而不外排。
4．高效低阻密封、密封可靠、转动灵活、耗能少。
5．操作简单，运行成本低，工作安全可靠。
