底框结构设计总结

合集下载

底框知识

底框知识

来源与定义底框结构是我国现阶段经济条件下特有的一种结构. 在城市规划设计中,往往要求临街的住宅、办公楼等建筑在底层设置商店、饭店、邮局或银行等.而一些旅馆因使用功能上的要求,也往往要在底层设置门厅、食堂会议室等。

这样,房屋的上面几层为纵横墙较多的砌体承重结构,而底层则因使用要求上需要大空间的原因采用框架结构形成了砖混底层框架结构。

对这种结构,从抗震上来说是不太有利的,但因其在使用上的方便性和灵活性而被广泛采用.从抗震上讲它是一种不合理的结构形式,但限于我国当今的经济发展水平,目前还无法取消,因此在我国内地及广大中西部地区临街建筑中仍普遍采用。

其具有“头重脚轻”、上刚下柔、的特点. 编辑本段设计时的注意要点一、一般规定1 底框结构的破坏特性底框结构一般来说高度不是很高,风荷载的影响较小,主要是承受竖向荷载和水平地震作用。

当然,在某些风载较大的地区当底层没有设置抗震墙时,其在地震作用下的破坏特征是:1)二层以上砖房破坏的状况与一般多层砖房基本相同;2)底层的破坏比上面各层都严重,主要是底层柱丧失承载力,或因变形集中引起位移过大而破坏。

底层柱在竖向荷载和水平地震剪力的联合作用下,沿斜截面发生破坏后,又加剧了受压破坏。

有的柱由于钢筋间距过大,特别是在柱的上下端箍筋没有加密的情况下,破坏更加突出。

有的钢筋混凝土柱因纵向钢筋的配筋率太高(超过6%),使柱丧失韧性,发生脆性破坏;3)由于底框结构上部砖房的重量较大,底部重量相对较轻,在“头重脚轻”的情况下再加上平面布置不对称的情况下发生扭转破坏。

针对以上情况,规范规定对此类结构的底层不能采用纯框架结构,一定要在两个方向设置抗震墙,成为框架——抗震墙结构。

至于抗震墙的材料,在6、7 度抗震设防时新规范虽然允许采用砖墙,但应计入砖对框架的附加轴力和附加剪力(老的抗震规范无此要求)。

其余情况均应采用钢筋混凝土抗震墙。

2 底框结构的总高度和层数的限制上海地区一般6度和7度抗震设防情况下,上海地区的抗震规范规定:底层框架结构的总高度限制在19米。

底框结构设计要点总结

底框结构设计要点总结

底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结(底框-)砖混结构设计总结一、分析建筑条件,准备初步工作:1.底框部分:(1)根据建筑条件图布置框架柱轴网,由抗震概念设计,尽量不要出现单根柱而不能形成一榀框架的情况,柱距一般为6米;(2)柱截面初步设计;单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;(3)根据柱轴网确定剪力墙的分布(长度和距离);(4)剪力墙一般分布在楼梯间处,与电信专业协调,预留电表箱位置;(5)剪力墙往往矮而长,变形能力差,多为剪切破坏,宜开竖缝保证高宽比大于1.5;(6)根据底层店面部分的墙厚确定框架梁、柱偏心;(7)根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300,高度不小于净跨的1/5);(框架结构梁截面尺寸控制办法:计算时用TAT,看计算结果配筋图内的配筋率图;要求全截面配筋率1.5-1.7之间)(8)其框架和抗震墙的抗震等级,6、7度可分别按三、二级采用;2.砖混部分:(1)根据纵横墙的布置及可能会有的屋面构架,确定构造柱的位置和种类,(最外围的构造柱直接升到女儿墙,门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)(2)根据户型布置设置梁,包括其宽度和高度(其位置应把楼板分成规则的矩形,在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度);(3)根据户型布置确定板厚,一般取短向跨度的1/35,但是最好不要小于100,客厅不小于120,否则影响使用;阳台、厨卫一般为90,屋面板厚120,楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高;(4)根据墙体外立面的腰线做法,确定外围圈梁的高度和做法;(5)根据总体要求,设置不同的结构标准层与荷载标准层;(6)阳台处的挑梁高度为挑出长度的1/3-1/6;二、输入计算模型,进行程序计算:1.底框部分:(1)SAT-8计算底框时不能考虑风荷载。

底框结构过程分析

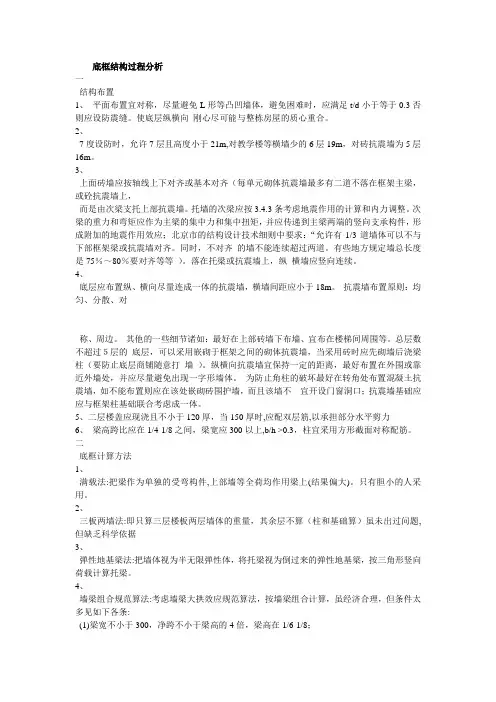

底框结构过程分析

底框结构过程分析一结构布置1、平面布置宜对称,尽量避免L形等凸凹墙体,避免困难时,应满足t/d小于等于0.3否则应设防震缝。

使底层纵横向刚心尽可能与整栋房屋的质心重合。

2、7度设防时,允许7层且高度小于21m,对教学楼等横墙少的6层19m,对砖抗震墙为5层16m。

3、上面砖墙应按轴线上下对齐或基本对齐(每单元砌体抗震墙最多有二道不落在框架主梁,或砼抗震墙上,而是由次梁支托上部抗震墙。

托墙的次梁应按3.4.3条考虑地震作用的计算和内力调整。

次梁的重力和弯矩应作为主梁的集中力和集中扭矩,并应传递到主梁两端的竖向支承构件,形成附加的地震作用效应;北京市的结构设计技术细则中要求:“允许有1/3道墙体可以不与下部框架梁或抗震墙对齐。

同时,不对齐的墙不能连续超过两道。

有些地方规定墙总长度是75%~80%要对齐等等)。

落在托梁或抗震墙上,纵横墙应竖向连续。

4、底层应布置纵、横向尽量连成一体的抗震墙,横墙间距应小于18m。

抗震墙布置原则:均匀、分散、对称、周边。

其他的一些细节诸如:最好在上部砖墙下布墙、宜布在楼梯间周围等。

总层数不超过5层的底层,可以采用嵌砌于框架之间的砌体抗震墙,当采用砖时应先砌墙后浇梁柱(要防止底层商铺随意打墙)。

纵横向抗震墙宜保持一定的距离,最好布置在外围或靠近外墙处,并应尽量避免出现一字形墙体。

为防止角柱的破坏最好在转角处布置混凝土抗震墙,如不能布置则应在该处嵌砌砖围护墙,而且该墙不宜开设门窗洞口;抗震墙基础应应与框架柱基础联合考虑成一体。

5、二层楼盖应现浇且不小于120厚,当150厚时,应配双层筋,以承担部分水平剪力6、梁高跨比应在1/4-1/8之间,梁宽应300以上,b/h >0.3,柱宜采用方形截面对称配筋。

二底框计算方法1、满载法:把梁作为单独的受弯构件,上部墙等全荷均作用梁上(结果偏大)。

只有胆小的人采用。

2、三板两墙法:即只算三层楼板两层墙体的重量,其余层不算(柱和基础算)虽未出过问题,但缺乏科学依据3、弹性地基梁法:把墙体视为半无限弹性体,将托梁视为倒过来的弹性地基梁,按三角形竖向荷载计算托梁。

底框设计程序要点总结解读

底框设计程序要点总结解读

底框设计程序要点总结一、结构布置1、平面布置宜对称,尽量避免L形等凸凹墙体,避免困难时,应满足t/d小于等于0.3否则应设防震缝。

使底层纵横向刚心尽可能与整栋房屋的质心重合。

2、7度设防时,允许7层且高度小于21m,对教学楼等横墙少的6层19m,对砖抗震墙为5层16m。

3、上面砖墙应按轴线上下对齐或基本对齐(每单元砌体抗震墙最多有二道不落在框架主梁,或砼抗震墙上,而是由次梁支托上部抗震墙。

托墙的次梁应按3.4.3条考虑地震作用的计算和内力调整。

次梁的重力和弯矩应作为主梁的集中力和集中扭矩,并应传递到主梁两端的竖向支承构件,形成附加的地震作用效应;北京市的结构设计技术细则中要求:“允许有1/3道墙体可以不与下部框架梁或抗震墙对齐。

同时,不对齐的墙不能连续超过两道。

有些地方规定墙总长度是75%~80%要对齐等等)。

落在托梁或抗震墙上,纵横墙应竖向连续。

4、底层应布置纵、横向尽量连成一体的抗震墙,横墙间距应小于18m。

抗震墙布置原则:均匀、分散、对称、周边。

其他的一些细节诸如:最好在上部砖墙下布墙、宜布在楼梯间周围等。

总层数不超过5层的底层,可以采用嵌砌于框架之间的砌体抗震墙,当采用砖时应先砌墙后浇梁柱(要防止底层商铺随意打墙)。

纵横向抗震墙宜保持一定的距离,最好布置在外围或靠近外墙处,并应尽量避免出现一字形墙体。

为防止角柱的破坏最好在转角处布置混凝土抗震墙,如不能布置则应在该处嵌砌砖围护墙,而且该墙不宜开设门窗洞口;抗震墙基础应应与框架柱基础联合考虑成一体。

5、二层楼盖应现浇且不小于120厚,当150厚时,应配双层筋,以承担部分水平剪力。

6、梁高跨比应在1/4-1/8之间,梁宽应300以上,b/h >0.3,柱宜采用方形截面对称配筋。

二、底框计算方法1、满载法:把梁作为单独的受弯构件,上部墙等全荷均作用梁上(结果偏大)。

只有胆小的人采用。

2、三板两墙法:即只算三层楼板两层墙体的重量,其余层不算(柱和基础算)虽未出过问题,但缺乏科学依据。

论房屋建筑结构中底部框架

论房屋建筑结构中底部框架

论房屋建筑结构中底部框架摘要:框架一抗震墙砌体房屋的震害集中在底层框架或底层框架抗震墙部分,且墙比柱重,加之底层所受地震作用相对较大,造成底层框架抗震墙变形过分集中,位移太大或丧失承载力而破坏。

因此,本文分析了论房屋建筑结构中底部框架―抗震墙设计。

关键词:房屋建筑结构;底部框架;抗震墙;设计引言:由于建筑功能的不同,建筑底部需要较大开间的商业用房,上部的砌体墙体无法直接落地,因此底部就必须选择另外的结构形式,采用框架能满足承载能力的要求,因此就必须设置适当的抗震墙,从而就形成了底部框架-抗震墙砌体结构的结构类型。

1、底部框架-抗震墙房屋的结构特点底部框架-抗震墙的材料一般为钢筋混凝土,相对于上部砌体具有较好的延性,而上部是由砂浆和砌块结合砌筑而成的砌体材料,虽然砌体材料具有很好的抗压性,但是受剪抗拉性差,属于脆性材料。

底部和上部的结构形式截然不同,底部由框架和抗震墙构成,而上部由砌体的抗震墙开间相对较小。

上部砌体数量多、抗震墙开间小的结构,弥补了在材料方面上部砌体比钢筋混凝土弹性模量小的不足,但可能导致竖向刚度存在突变。

大量的震害表明,底部的框架-抗震墙的抗震性能直接影响到房屋的抗震性能。

这种结构类型在地震时的破坏都是由底部引起的。

显而易见,水平方向的地震力的作用使底部成为变形集中层的薄弱环节。

2、抗震墙房屋底部框架—抗震墙结构设计具体要求2.1房屋的层数和高度要求限制基于底框结构下部与上部不同的材料性质和震害经验,限制其高度和层数仍为主要的抗震措施。

《抗震规范》对于底框结构层数及高度作了明确规定。

并注意到总层数和总高度,7、8度时可与普通砌体房屋相当。

2.2抗震墙的最大间距限制在设计纯砌体结构时,设计师一般都能够遵循《抗震规范》布置横墙,限制横墙最大间距,《抗震规范》确规定,底框结构房屋抗震横墙最大间距:6度为21m;7度为18m;8度为15m。

2.3上下层刚度比的要求限制底部框架——抗震墙房屋上部和下部是由两种性质不同的材料组成,上部各层砖房为砌体结构,纵横墙体较多,重量大,侧移刚度大,但变形和耗能能力相对较差;而下部为钢筋混凝土框架结构,层高大,侧移刚度较上部砖房小。

(底框-)砖混结构设计总结

(底框-)砖混结构设计总结

(底框-)砖混结构设计总结砖混结构是一种常见的建筑结构形式,主要由砖和混凝土组成。

在设计砖混结构时,需要考虑结构的强度、稳定性、耐久性以及施工方便等方面的因素。

本文将对砖混结构设计的相关要点进行总结。

首先,砖混结构的设计基础是符合国家规范和标准。

国家对建筑结构的设计与施工有一系列的规定,包括建筑结构的荷载计算、抗震设计、材料选用等方面。

设计人员需要熟悉并遵守这些规范,确保结构的安全性。

其次,砖混结构的强度设计是非常重要的一部分。

砖和混凝土材料的强度特点不同,因此在设计时需要充分考虑两者的协同作用。

砖墙在承受垂直荷载时,主要通过砖与砖、砖与混凝土之间的摩擦力来传递力量。

而混凝土构件则可以通过钢筋的加固来增强受力能力。

因此,在设计砖混结构时,需要合理确定墙体厚度、钢筋配筋等参数,以满足建筑物的强度要求。

另外,砖混结构的抗震设计是非常重要的。

地震是一个常见的自然灾害,对建筑结构安全性提出了很高的要求。

在抗震设计中,需要考虑结构的刚度、韧性和耐震裕度等因素。

在墙体的布置和连接方式上,应遵循"稳定三角形"的原则,提高结构的整体刚度和稳定性。

此外,还可以采用增加墙柱或设置剪力墙等措施,以提高结构的抗震能力。

砖混结构的耐久性是建筑物长期使用的重要指标。

在耐久设计中,需要考虑到结构材料的抗压、抗拉、抗冻融以及耐久性能等方面的要求。

特别是在墙体的设计中,需要注意控制墙面的裂缝,防止水分和雨水渗透,影响结构的耐久性。

此外,还应选择具有一定耐久年限的材料,并注意材料之间的兼容性,避免因材料不匹配而引起的问题。

最后,砖混结构的施工方便性需要在设计中考虑到。

因为砖混结构是由砖和混凝土组成,所以在施工过程中需要进行砌筑和混凝土浇筑等步骤。

设计师需要合理安排结构的构件位置和尺寸,以适应施工工艺的要求。

另外,还需要注意在施工中对结构件的保护,防止因施工过程中的疏忽导致结构的损坏。

综上所述,砖混结构设计需要综合考虑强度、抗震能力、耐久性和施工方便性等因素。

底框设计总结

底框设计总结

底框结构剪力墙设计中的若干问题底框结构是我国现阶段经济条件下特有的一种结构,从抗震上讲它是一种不合理的结构形式,但限于我国当今的经济发展水平,目前还无法取消,因此在我国内地及广大中西部地区临街建筑中仍普遍采用。

其具有头重脚轻、上刚下柔的特点,为保证实现“小震不坏,中震可修,大震用不倒”的抗震原则,《建筑设计抗震规范》(GB50011-2001)对底框结构底部框架层与上层刚度比做出了明确规定,第二层与底层侧向刚度比,6、7度时不应大于2.5,8度不应大于1.5,且均不应小于1,要做到这一点,必须在底部框架中布置一定数量的的抗震墙。

结构设计中抗震墙如何设置,有时需要反复计算,多次与建筑专业协调。

作者在总结多年底框架结构工程设计的基础上,对剪力墙布置中的若干问题提出以下解决办法。

1 剪力墙布置原则底框架结构中的剪力墙既是承担竖向荷载的主要构件,更是承担水平力的主要构件,在地震中起第一道 防线作用,因此在设计时要考虑底部剪力墙承100%的水平地震作用,而框架只承担小部分的地震力作为安全储备。

震害观测表明,底框砖房在地震时底层将发生变形集中,会出现过大的侧移而严重破坏甚至倒塌。

有鉴于此,新规范在近十几年各地试验研究的基础上,对底框架结构剪力墙的布置做出了更科学的调整。

首先抗震墙间距要满足最大横墙间距限制,6、7、8度设防区最大横墙间距分别为21m 、18m 、和1 5m 。

其次,剪力墙应沿2个主轴方向都有布置,使之形成直角以更好地发挥抗震作用。

有些设计人员认为既然底框结构底层薄弱就多布置一点剪力墙越强越好,实际上是走向另一个极端。

剪力墙的设置应与上部砌体结构相协调,抗震设计的原则是沿楼层间侧移刚度应均匀变化,而不允许各层间发生突变。

2 剪力墙使用材料规范中规定6、7度且总层数不超过5层的底框房屋,应允许采用嵌砌于框架之间的砌体抗震墙砌体抗震墙适用于总层数少、柱距较小、平面规整的建筑,它造价低,施工方便。

但无疑是在使用上或抗震上,还是采用混凝土墙好。

底框结构

底框结构

临街的多层商业住宅类建筑,多在底层设置商业用房,上部为四五层的砌体结构,这些建筑的底层因商业用房使用功能要求有较大的空间,采用框架—抗震墙结构,上部为办公、住宅小开间隔墙较多,采用较经济的砖砌体结构,这就形成了底层框架—抗震墙承重,上部砖墙承重的结构体系,简称为底框砖混结构。

这类结构形式能较好地满足使用功能的要求,又具有一定的工程造价较低的优势,因此在城市和乡镇的临街建筑被广泛采用。

该结构形式的主要特点:一、从材料上来看,此种结构底层为混凝土框架—抗震墙结构,上部为砖砌体结构,属上下两种不同材料不同性质的混合式结构。

从质量分布上来看属上重下轻的结构,从刚度来看,属上刚下柔结构。

二、底层由于商业店铺开间尺寸不大,横墙相对较多,普遍存在横墙抗侧刚度大,纵墙抗侧刚度相对较小的现象,同时由于商铺临街面几乎无纵墙,内纵墙也较少,只有背街处纵墙较完整地存在,造成纵向刚度中心与质量中心的较大偏移,结构扭转效应增大。

三、上部砖墙抗侧刚度较大,但其抗剪能力过低,延性差,为脆性破坏。

二层(或三层)作为两种材料和两种结构体系的过渡层,受力复杂,为相对薄弱层。

针对上述特点,设计底框结构时,应注意如下几点:一、上下层刚度比的控制为避免薄弱层的出现,应控制底框砖混结构的上下刚度比,调整过大的刚度比,使竖向刚度尽量均匀,上下刚度比、抗剪抗压承载能力比值,决定了震害是发生在底层的钢筋砼部分还是发生在上部的砖墙部分。

相对均匀的刚度、强度比值可使震害分散,破坏程度降低。

所以《抗震规范》7.1.8-3、4款规定:“底部一层框架——抗震墙房屋的纵横两个方向,第二层与底层侧向刚度的比值,60、70时应≤2.5,80时应≤2.0,且均应≥1.0”,“底部两层框架——抗震墙房屋的纵横两个方向,底层与底部二层侧向刚度应接近,第三层与底部第二层侧向刚度的比值,60、70时应≤2.0,80时应≤1.5,且均应≥1.0”。

建议过渡层与底部转换层的侧移刚度比值均应控制在1.5左右合理。

广厦纯砖混和底框结构设计心得

广厦纯砖混和底框结构设计心得
刚性:1;刚柔性:2;柔性:3
1.1.6 墙体自重
为砌块自重,若考虑抹灰的重量可增加自重数值。
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指,吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安,与全要过,加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高;料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高,核中或对资者定料对值试某,卷些审弯异核扁常与度高校固中对定资图盒料纸位试,置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置,线高尤弯中其曲资要半料避径试免标卷错高调误等试高,方中要案资求,料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高,技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术,、以术来管及避架系免等统不多启必项动要方高式案中,;资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资,中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置,作调合并试理且技利进术用行,管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵:导活在。。分对对线于于盒调差处试动,过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调,问试应题技采,术用作是金为指属调发隔试电板人机进员一行,变隔需压开要器处在组理ห้องสมุดไป่ตู้在;前发同掌生一握内线图部槽 纸故内资障,料时强、,电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料,试试线卷卷缆试切敷验除设报从完告而毕与采,相用要关高进技中行术资检资料查料试和,卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

底框结构设计中需要注意的问题_1

底框结构设计中需要注意的问题_1

底框结构设计中需要注意的问题
前言
对于地震区需要抗震设防的多层商住建筑,底层为钢筋混凝土框架的大空间商店,上部为小开间砖房或砌块建筑。

结构设计中有的未作纵横两方面的抗震验算(包括承载力和变形),有的仅作了横向底层框架的验算,而纵向却按一般连续梁计算。

在构造上,有些设计忽视了在底层纵横方向设置一定数量的抗震墙,或只有横向抗震墙,使整幢建筑上刚下柔,或横刚纵柔;地震作用下即容易产生较大的弹塑性变形。

如果框架柱箍筋间距太大,特别是在柱上、下端箍筋没有按规范要求进行加密时,其破坏就更加严重。

此类建筑即使是全框架结构,从震害的调查来看,也有许多同样的破坏情况。

抗震结构在总体布置上有两大忌:一是上部刚度大,底层仅有柱的鸡腿式建筑;二是平面刚度不均匀,产生大扭转的建筑。

两者在设计上全是难以解决的问题。

有足够剪力墙或有核心筒的建筑,对维持整体稳定有利,并很大程度上减弱框架的受力;对一般建筑尽可能做框剪结构,避免做纯框架结构,以节约建筑材料。

2常见问题
1)抗震设防不当
商住多层建筑近年来在中、小城市中很常见,即将一层作商场,然后在其上建造住宅或写字楼等建筑。

此种结构形式实际计算属下柔上刚,对抗震极为不利,如果不加抗震墙,做成底层纯框架而上部砖混的结构,在地震区将存在一些问题。

底框结构设计注意事项解读

底框结构设计注意事项解读

底框结构设计注意事项解读底框结构设计注意事项底框结构▲ 底框结构上部砖混荷载?● 底框结构里程序自动会把上部砖混荷载传至底框 , 不用自己再加● 用 STAWE 算底框是 , 砌体方面有一个选项 :1. 按 PM 主菜单 8算法 ;2.有限元整体算法 .此处应该选 1 有限元整体算法对底框不太准 , 只供参考 (PKPM 技术人员说的▲ sat-8计算底框时,结构体系选什么?● 引用《 pkpm 新天地》 2004年第 5期咨询台的信息:计算砖混底框时, satwe 第一项中的结构体系参数已经失效。

所以在计算底框时, satwe 第一项中的结构体系参数无论选框架还是框剪结构都是无用的。

▲ 底框建模问题:(1建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确?有开洞的墙处我将洞口直接开到框架梁底,这样对吗?● 可以同时输入抗震墙和框架梁, 框架梁作为边框梁。

若是底部二层框架时, 中间一层可以不用输入抗震墙。

洞口可以直接开到框梁底。

(2在 PM 楼层组装里面的设计参数里,总信息里结构主材应填什么?材料信息里主要墙体材料又该怎样填?● 在 PM 地设计参数应当填“ 底框” ,结构主材可以填混凝土。

在SATWE-8中的材料信息中应当填砌体。

(3 SATWE-8算完后,发现连梁超筋,而在墙洞上方有框梁,这是怎么回事?● 底框主梁直接可按规范要求计算,应考虑荷载直接作用在梁上,超筋就调整梁断面尺寸。

(4平法绘图时,应该将框架柱旁的墙肢与柱一起画配筋吗?● 既然柱与墙肢接在一起,那柱是构造边缘构件,应当查计算结果中抗震墙中的计算结果,按边缘构件配筋并画在一起。

▲ 新规范中第 7.1.8条 1款要求底部框架 -抗震墙房屋结构布置中,上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐,在定量上如何把握?● 底框房屋是一种不利于抗震的结构类型。

为提高其抗震能力,《建筑抗震设计规范》(GB50011-2001中 7.1.8条 1款要求,上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐, 即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承, 每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上,而是由次梁支托上部抗震墙。

底框结构设计要点

底框结构设计要点

做底框血一样的教训!希望对做底框新人的一点建议!为什么会有底部框架这种结构!强烈建议取消这种抗震及其不利的混合结构形式!路还的走!工程还得做!下面我希望通过我的亲身体验与一点小小的经验希望给那些做底框的新人一些忠告!如果您已经有十年的结构经验,那么请您离开!1、底框计算到底用那一种程序,怎么计算!PKPM有三个模块可以做!是什么顺序怎么做,论坛上很多,不知道可以搜一搜!我的答案是PK,用SATWE复核,复核内容主要是吊筋和附加箍筋,论坛有一贴漏掉吊筋的,希望大家引以为戒。

很多人说PK偏大,的确是这样的,我感觉SATWE偏小。

2、SATWE看起来比较简单适合新手用,属于傻瓜型,PK不是很直观,需要一些技术含量!底框是需要靠电脑,但是手算是必不可少的!有人说PK麻烦要一榀一榀的抽,不要怕麻烦,其实没有几根梁,如果截面尺寸不是反复的调整,不是很慢!因为SATWE的结果很多需要你自己去判断它的准确性!这是新手最缺乏的!我们不是想刻意做大,因为我们这些新手还没有做小的能力!3、怎么使用PK来做底框,我给大家简单介绍一下:(1)PM建模,这个是基础,活载输入没什么好说,按照规范走,我的老师告诉我楼梯按照疏散消防楼梯3.5走,我也一直是这么做的。

恒载:大家可以问一下自己院里老人儿是怎么输的,空心板+双面粉刷+楼面做法,我大概输3~3.5,现浇板100mm我输3.5~4。

(2)抗震验算通过,侧向刚度比要满足规范。

(3)我要提醒大家重要的东西来了:开始选项有几个重要参数大家需要重视1、墙体材料自重:一般按照实心粘土砖为22,这个是加双面粉的,没有特殊要求不要动他。

如果确实要动,多孔砖密度较小KP1型资料显示为16.63KN/M3加双面粉,19~20左右。

2、按照经验考虑墙梁作用上部荷载折减:这个选项一般不选。

原因无经验即不选。

3、按照规范方法确定托梁上部荷载:一般不按照墙梁计算,不选。

4、剪力墙侧移刚度考虑边框柱作用:与剪力墙多少有关,不选偏安全。

底框结构设计要点总结

底框结构设计要点总结

底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结(底框-)砖混结构设计总结一、分析建筑条件,准备初步工作:1.底框部分:(1)根据建筑条件图布置框架柱轴网,由抗震概念设计,尽量不要出现单根柱而不能形成一榀框架的情况,柱距一般为6米;(2)柱截面初步设计;单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;(3)根据柱轴网确定剪力墙的分布(长度和距离);(4)剪力墙一般分布在楼梯间处,与电信专业协调,预留电表箱位置;(5)剪力墙往往矮而长,变形能力差,多为剪切破坏,宜开竖缝保证高宽比大于1.5;(6)根据底层店面部分的墙厚确定框架梁、柱偏心;(7)根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300,高度不小于净跨的1/5);(框架结构梁截面尺寸控制办法:计算时用TAT,看计算结果配筋图内的配筋率图;要求全截面配筋率1.5-1.7之间)(8)其框架和抗震墙的抗震等级,6、7度可分别按三、二级采用;2.砖混部分:(1)根据纵横墙的布置及可能会有的屋面构架,确定构造柱的位置和种类,(最外围的构造柱直接升到女儿墙,门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)(2)根据户型布置设置梁,包括其宽度和高度(其位置应把楼板分成规则的矩形,在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度);(3)根据户型布置确定板厚,一般取短向跨度的1/35,但是最好不要小于100,客厅不小于120,否则影响使用;阳台、厨卫一般为90,屋面板厚120,楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高;(4)根据墙体外立面的腰线做法,确定外围圈梁的高度和做法;(5)根据总体要求,设置不同的结构标准层与荷载标准层;(6)阳台处的挑梁高度为挑出长度的1/3-1/6;二、输入计算模型,进行程序计算:1.底框部分:(1)SAT-8计算底框时不能考虑风荷载。

结构设计个人工作总结

结构设计个人工作总结

结构设计个人工作总结(文章一):结构设计人员年终总结工作总结光阴似箭,岁月如梭,转眼间我来公司已经快四年了,在这段时间里我过得是很充实的,因为专业知识一直在不断的积累,专业能力一直在不断的大幅度提高;在这里我还是要深深的感谢公司对我的信任与培养,给了我那么多的学习和成长的机会,还有要感谢每一位与我合作过的同事伙伴,是你们的配合与帮助,才能使我成长的这么快。

经过了几年的相处,给我感触最深的是公司更像是一个温暖的大家庭,因为无论在工作、生活和学习上公司都给予了极大的关怀和包容。

公司需要发展,而公司的发展和我们每一个成员是密不可分的,作为公司的一名设计人员,我们更应该为它在前进的道路上贡献一份力量,而这份力量则来自我们做好本职工作,做一名合格的设计人员。

要想有所提高,有所突破就必须学会自我总结,下面就对我这几年的工作和学习作如下总结。

来到公司的第一年,是收获最多的一年。

因为5.12特大地震的原因,公司格外繁忙,业务也很多,因此手上的事情也多。

从砌体结构到框架结构,再后来到底框结构,这些结构形式在工程中是比较多的,因此也渐渐地掌握了基本建模、绘施工图的要求。

因为刚开始接触实际工程,所以经常会出现许许多多的问题。

首先反应在结构模型上,经常有漏项的事情发生,还有很多时候是模型与实际受力情况不符或有较大出入;其次是反应在施工图上,依然有很多漏项的情况,然后就是不同专业之间有很多矛盾之处,还有很多施工图上本身的错漏之处;最后就是在工地现场时,观察能力及现场经验不足,很少发现问题或者发现的问题都是比较小的问题,有很多需要控制的质量问题都是师傅或者其他监督部分所发现的,当发现问题后,如何补救或处理更是摸不着头脑。

从建立模型到模型完成,从校核模型到修改模型完成,从模型到出校核图,从修改后的校核图到再次校核,从施工图到审查回复,从设计到现场,再从现场到设计这些程序的前前后后,不知道出了多少问题,一次次的审核师傅都兢兢业业、不厌其烦地一一执行,自己所出问题,公司都一次次的解决。

(整理)广厦纯砖混和底框结构设计心得

(整理)广厦纯砖混和底框结构设计心得

1 纯砖混和底框结构设计1.1 砖混总体信息的合理选取1.1.1 结构计算总层数设置包含框架平面和砖混平面的结构计算平面总层数,结构计算平面可以是包含承台上拉接地梁的基础层、地下室平面层、上部结构平面层和天面结构层,结构层号从1开始到结构计算总层数。

最后生成的结构施工图是按建筑层编号,在平法和梁柱表版的配筋系统中,可在“主菜单枛参数控制信息枛施工图控制”中设置建筑二层对应结构录入的第几层来实现结构层号到建筑层号的自动转化。

1.1.2 绘图窗口X向和Y向最大尺寸。

绘图窗口总体坐标的原点在窗口的左下角,根据所设置的X和Y向最大尺寸CAD 可自动控制绘图窗口的大小,输入轴网时,使整个轴网系统离绘图窗口的左边和下边保持一定距离。

当结构平面比较小时,X和Y向最大尺寸可设小一些,使右上角的空白减小;当结构平面比较大,超出当前绘图窗口,X和Y向最大尺寸可设大一些,使结构平面缩进绘图窗口。

此种情况在第一标准层并且还没有输入第二标准层平面数据时,点按按钮窗口的“显示全图”,录入系统自动调整使结构平面在绘图窗口正中,且周边留有一定空白,所以工程师一般不用设置这两参数。

1.1.3 结构形式=0则所有结构平面为框架、框剪或剪力墙结构平面,=1则所有结构平面为砖混平面,=2则底下为框架结构平面,上面为砖混平面。

1.1.4 抗震烈度取6、7、8或9,只影响砖混平面的抗震验算,对底框结构平面,必须在相对应的结构分析程序的总体信息中设置抗震烈度。

1.1.5 楼面刚度类别刚性:1;刚柔性:2;柔性:31.1.6 墙体自重为砌块自重,若考虑抹灰的重量可增加自重数值。

1.1.7 砌体材料(1:砖;2:砼小;3:砼中;4:煤灰)根据砌体所用材料,分别选择砖及空心砖、砼小型空心砌块、砼中型空心砌块、粉煤灰中型空心砌块等。

计算时区别在于他们的抗剪强度和抗压强度。

1.1.8 构造柱是否参与工作(是:1;否:0)当选择1时,将按《广厦建筑结构CAD系统说明书》附录七第9条根据砼构造柱截面积求出墙段的折算截面积来计算承载力,此时结构应隔开间或每开间设置构造柱;当选择0时,将不考虑构造柱实际截面积,而只根据构造柱数量来考虑承载力是否提高10%。

(底框-)砖混结构设计总结解读

(底框-)砖混结构设计总结解读

(底框-)砖混结构设计总结一、分析建筑条件,准备初步工作:1. 底框部分:(1)根据建筑条件图布置框架柱轴网,由抗震概念设计,尽量不要出现单根柱而不能形成一榀框架的情况,柱距一般为6米;(2)柱截面初步设计;单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;(3)根据柱轴网确定剪力墙的分布(长度和距离);(4)剪力墙一般分布在楼梯间处,与电信专业协调,预留电表箱位置;(5)剪力墙往往矮而长,变形能力差,多为剪切破坏,宜开竖缝保证高宽比大于1.5;(6)根据底层店面部分的墙厚确定框架梁、柱偏心;(7)根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300,高度不小于净跨的1/5);(框架结构梁截面尺寸控制办法:计算时用TAT,看计算结果配筋图内的配筋率图;要求全截面配筋率1.5-1.7之间)(8)其框架和抗震墙的抗震等级,6、7度可分别按三、二级采用;2. 砖混部分:(1)根据纵横墙的布置及可能会有的屋面构架,确定构造柱的位置和种类,(最外围的构造柱直接升到女儿墙,门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)(2)根据户型布置设置梁,包括其宽度和高度(其位置应把楼板分成规则的矩形,在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度);(3)根据户型布置确定板厚,一般取短向跨度的1/35,但是最好不要小于100,客厅不小于120,否则影响使用;阳台、厨卫一般为90,屋面板厚120,楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高;(4)根据墙体外立面的腰线做法,确定外围圈梁的高度和做法;(5)根据总体要求,设置不同的结构标准层与荷载标准层;(6)阳台处的挑梁高度为挑出长度的1/3-1/6;二、输入计算模型,进行程序计算:1. 底框部分:(1) SAT-8计算底框时不能考虑风荷载。

底框-砌体结构设计总结

底框-砌体结构设计总结

底框-砌体结构设计总结底框-砌体结构设计总结砌体结构是建筑工程中常见的一种结构形式,其主要由底框和砌体组成。

底框-砌体结构设计能够充分发挥砌体材料的优势,使得建筑结构更加稳定和耐久。

本文将对底框-砌体结构设计进行总结。

一、底框-砌体结构设计的优点1. 砌体具有良好的抗压性能,能够承受较大的垂直荷载,从而保证了建筑物的稳定性。

2. 砌体材料易于加工,可根据设计要求进行切割和加工,适用于各种复杂形状和尺寸的建筑结构。

3. 底框结构在砌体结构中发挥着重要的作用,能够提高建筑物的水平抗倾覆能力,增加结构的整体稳定性。

4. 与钢筋混凝土结构相比,底框-砌体结构具有较低的施工成本,且施工速度较快,节省了工期。

5. 砌体材料无毒、无污染,符合环保要求。

二、底框-砌体结构设计的要点1. 底框的设计:底框是底层砌体结构的基础,其设计应考虑底层结构的强度和稳定性。

底框可采用钢筋混凝土结构或钢结构,具体的选择需要根据具体工程要求和经济效益进行考虑。

2. 砌体的选择:砌体材料的选择应根据工程的要求和地域特点进行选择,常见的砌体材料有砖、轻质砖、空心板等。

需要考虑砌体的承载能力、保温隔热性能、耐火性能等因素。

3. 砌体的砌筑工艺:底框-砌体结构的施工需要遵循一定的工艺流程,包括基坑开挖、底框搭设、砌体砌筑、墙体加固等环节。

工艺流程需要根据具体工程进行调整和优化,确保施工的安全和质量。

4. 砌体结构的抗震设计:底框-砌体结构的抗震性能直接关系到建筑物的安全性。

抗震设计应根据地震烈度和建筑物的重要性等级进行,采取相应的加固措施,提高建筑物的抗震能力。

5. 建筑墙体的防水和保温设计:墙体的防水和保温设计是底框-砌体结构中的重要环节。

应选择防水性能好、具有一定保温性能的建筑材料,并采取适当的防水层和保温层的设计,确保建筑物的防水性能和保温效果。

三、底框-砌体结构设计的注意事项1. 选择合适的砌体材料和墙体厚度,确保满足结构强度和保温隔热要求。

底框-砖混结构设计总结

底框-砖混结构设计总结

底框-砖混结构设计总结底框砖混结构是一种常见的建筑结构形式,它将砖和混凝土相结合,充分利用两种材料的优势,既能满足建筑的力学要求,又能提供良好的建筑美学效果。

在底框砖混结构的设计中,需要考虑结构的强度、稳定性、耐久性等多个方面因素。

本文将对底框砖混结构设计进行总结和分析。

首先,在底框砖混结构设计中,强度是最重要的考虑因素之一。

砖的抗压强度和混凝土的抗拉强度决定了整个结构的承载能力。

为了提高结构的强度,设计中需要合理选择适当的砖种和混凝土配比。

此外,还需要正确设置梁、柱等构件的尺寸和截面形状,以增加结构的荷载承受能力。

其次,在底框砖混结构的设计中,稳定性也是需要重点考虑的因素之一。

稳定性的设计主要涉及结构的抗倾覆能力和刚度。

在选择墙体的位置和尺寸时,需要考虑结构的整体稳定性,在设置适当的结构梁柱后,能提高结构整体的刚性,从而增加结构的抗倾覆能力。

此外,还需要根据结构的位置和大小选择相应的荷载,并根据结构的荷载要求进行计算和分析,以保证结构的稳定性。

第三,耐久性是底框砖混结构设计中需要着重考虑的一个因素。

耐久性设计主要包括结构对温度、湿度、酸碱等外界环境的抵抗能力。

为了提高结构的耐久性,需要选用高质量的砖和混凝土,通过合理的施工和养护,增加结构的抵抗能力。

同时,在设计过程中,还需要考虑到结构的防水、防潮、抗震、防火等要求,通过合理的设计和施工,提高结构的耐用性和安全性。

第四,美观度也是底框砖混结构设计中需要考虑的一个因素。

底框砖混结构具有很好的建筑美学效果,砖的颜色和纹理可以增加建筑的艺术感。

在设计中,需要考虑建筑的整体外观和内部空间的布局,同时还要考虑到结构的功能性和实用性。

通过合理的设计和施工,可以实现结构与建筑之间的和谐统一,提供舒适的建筑环境。

综上所述,底框砖混结构设计涉及到结构的强度、稳定性、耐久性和美观度等多个方面因素。

设计师需要综合考虑各种要求和限制,通过合理的设计和施工,实现结构的安全、舒适和美观。

pkpm(底框-)砖混结构设计总结

pkpm(底框-)砖混结构设计总结

pkpm(底框-)砖混结构设计总结PKPM (底框-) 砖混结构设计总结设计背景砖混结构是一种常见的建筑结构形式, PKPM 是一种常用的结构设计软件,用于砖混结构的设计和分析。

底框结构是其中一种常见的设计方式,本文将对底框结构设计的过程和要点进行总结。

底框结构设计的过程1. 收集设计资料在进行任何设计工作之前,首先要收集必要的设计资料。

这包括建筑设计图纸、土质力学测试报告、地基勘查报告等。

这些资料对于确定结构设计参数和计算荷载至关重要。

2. 确定设计参数在进行底框结构设计之前,需要确定一系列设计参数。

这包括砖混结构的材料性能参数、构造参数(如梁的截面尺寸和间距等)、荷载参数(如楼层荷载、风荷载等)等。

这些参数将用于设计计算和分析中。

3. 进行静力分析底框结构设计的关键是进行静力分析。

静力分析的目的是确定结构所受荷载的大小,以及结构内力和变形的分布情况。

在PKPM 软件中,可以通过输入各个构件的几何尺寸和材料性能参数,并设置荷载情况进行静力分析。

4. 进行荷载组合结构设计中,荷载组合是必不可少的步骤。

不同的荷载组合可能导致不同的内力和变形分布情况。

在 PKPM 软件中,可以根据相应的国家标准设定不同的荷载组合,并进行多个组合的叠加,以求得最不利的结构响应。

5. 进行破坏限状态的校核破坏限状态的校核是确保设计结构的安全性的关键步骤。

根据结构的性能要求和设计标准,进行强度和刚度校核。

在 PKPM 软件中,可以输入相应的破坏限状态,对结构进行强度和刚度校核。

6. 进行变形校核除了强度校核外,变形校核也是设计的重要内容之一。

考虑结构在荷载作用下的变形是否满足设计要求,并进行校核。

在PKPM 软件中,可以查看结构的变形情况,并进行变形校核。

7. 完善结构细节设计底框结构设计的最后一步是进行结构的细节设计。

这包括构件的连接方式、端部的处理、裂缝的控制等。

在PKPM 软件中,可以根据实际情况进行结构细节的设计,确保结构的完整性和安全性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

底框结构注意问题▲ 底框结构上部砖混荷载?●底框结构里程序自动会把上部砖混荷载传至底框,不用自己再加●用STAWE算底框是,砌体方面有一个选项:1.按PM主菜单8算法;2.有限元整体算法.此处应该选1!!!有限元整体算法对底框不太准,只供参考(PKPM技术人员说的)▲ sat-8计算底框时,结构体系选什么?●引用《pkpm新天地》2004年第5期咨询台的信息:计算砖混底框时,satwe第一项中的结构体系参数已经失效。

所以在计算底框时,satwe第一项中的结构体系参数无论选框架还是框剪结构都是无用的。

▲ 底框建模问题:(1)建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确?有开洞的墙处我将洞口直接开到框架梁底,这样对吗?●可以同时输入抗震墙和框架梁,框架梁作为边框梁。

若是底部二层框架时,中间一层可以不用输入抗震墙。

洞口可以直接开到框梁底。

(2)在PM楼层组装里面的设计参数里,总信息里结构主材应填什么?材料信息里主要墙体材料又该怎样填?●在PM地设计参数应当填“底框”,结构主材可以填混凝土。

在SATWE-8中的材料信息中应当填砌体。

(3)SATWE-8算完后,发现连梁超筋,而在墙洞上方有框梁,这是怎么回事?●底框主梁直接可按规范要求计算,应考虑荷载直接作用在梁上,超筋就调整梁断面尺寸。

(4)平法绘图时,应该将框架柱旁的墙肢与柱一起画配筋吗?●既然柱与墙肢接在一起,那柱是构造边缘构件,应当查计算结果中抗震墙中的计算结果,按边缘构件配筋并画在一起。

▲ 新规范中第7.1.8条1款要求底部框架-抗震墙房屋结构布置中,上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐,在定量上如何把握?●底框房屋是一种不利于抗震的结构类型。

为提高其抗震能力,《建筑抗震设计规范》(GB50011-2001)中7.1.8条1款要求,上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐,即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承,每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上,而是由次梁支托上部抗震墙。

托墙的次梁应按3.4.3条考虑地震作用的计算和内力调整。

建议尽量采用上部结构减少抗震墙数量的方案,即在无法对齐处设置次梁支承非抗震隔墙以避免次梁托抗震墙的方法。

▲ 侧向刚度比不应小于1.0的原因?●底框两层侧向刚度比小于1.0时,薄弱层是砌体层●底部太刚,薄弱层上移,而设计并未有效加强,导致该强的不强,不该强的很强(底框部分及其上转换层砌体),底框一般是使其薄弱层发生在转换层或两层转换的第二层。

个人观点,仅供参考。

▲ 底框问题1.底框梁是否应定义为转换梁?因为此对抗剪非常重要!二者结果差很多.2.底框板用不用特殊厚板计算??3.底框计算中底部剪力全部由抗震墙承担在计算书中怎么体现??4.设底梁层定义为二层底框指标由2.0控制还是2.5??●1,底框梁性质上讲是转换梁,但与高层中的转换梁不应混同在一起,所以在抗规中叫做“托墙梁”,其构造在抗规中已经很明确,不必照高层的转换梁来要求。

2,该层的板也只要满足抗规的要求即可,不必按厚板分析。

3,底框计算中底部剪力全部由抗震墙承担是在软件中已经设定了的。

4,“设底梁层定义为二层底框指标由2.0控制还是2.5?? ”的问题可能是上下层刚度比的问题,这在抗规第7.1.8条中已经说得很清楚。

▲ 底框地震剪力谁承担?抗规7.2.4条之3“底层或底部两层的纵向和横向地震剪力设计值全部由该方向的抗震墙承担,并..." 。

理解为框架柱不分担地震剪力,可在第7.2.5条之1中:“....框架柱承担的地震剪力设计值,可按各抗侧力构件....分配确定...” 框架柱显然还是要承担地震剪力的。

如何理解呢?●底框结构在大震时底部发生变形集中,会出现过大侧移而破坏,规范制订条文时总体上持谨慎态度,从控制底层设置一定数量的抗震墙和底部两道防线的设计原则考虑,其底部纵向和横向地震剪力设计值全部由该方向的抗震墙承担(抗规7.2.4-3);在地震作用下,底部钢筋混凝土抗震墙层间位移角在1/1000左右时会开裂,位移角到1/500时刚度约下降到线性刚度的30%,此时砖填充墙刚度约下降到线性刚度的20%,而钢筋混凝土柱在位移角为1/500左右时仍处于弹性阶段,底部发生塑性内力重分布,底部框架柱作为第二道防线,抗震性对底框结构整体抗震能力起很重要作用,因此7.2.5规定了框架柱需承担的地震剪力。

另外抗规6.6.5对于板柱-抗震墙的规定也是按多道设防的抗震原则制订的。

▲ 底框结构的基础问题一层底框,上部四层砖混,无地下室,3类场地,Fak=150KPa,采用钢筋混凝土抗震墙,7度设防。

不知可否采用:抗震墙用墙下条形基础,柱下采用独立基础?●最好都采用柱下条形基础,因为在剪力墙的两端肯定有柱,柱下需设地梁,这样受力明确。

没有剪力墙处若设独基,两种基础形式存在差异沉降,况且地基承载力并不是很高,做独基经济效果并不是很明显。

▲ 如何查看框支梁上的荷载?剪力墙上框支梁上的荷载很小,好像剪力墙上的荷载没有导下来。

框支梁上托着23层的剪力墙,梁的跨度7米。

是什么原因荷载没传下来?如何避免?●请首先检查模型是否正确建立?梁的两端是否与框支柱节点完全闭合?另外,请查看SATWE里框支有限元分析(FEQ)结果,那里面会显示SATWE导荷后的荷载,当然,前提是模型正确,而且定义了框支梁及相应的结构抗震等级。

但是SATWE由于是按有限元编制的,所以框支梁荷载小不足为奇。

因为它考虑了其周边构件的共同作用,传到梁上的线荷载就小得多,一般应经过手算复核,或第二个软件复核,受力应是偏拉构件,当然,这在FEQ里也可以看到。

总之,配筋不能仅仅依据SATWE平面配筋简图进行,也不能简单依据FEQ进行。

若是底框砖混结构,运行SATWE,选择底框,计算完后,在satwe第一项,选择图形显示,荷载,有底框恒载。

================================================底框-砖房设计的体会底框-抗震墙结构的抗震计算内容有三部分:第一部分:与砌体结构相同,计算底框-抗震墙中砖填充墙及其他各层砖墙的抗震承载力,以及底框-抗震墙中混凝土剪力墙设计值.计算过程与砌体结构相同.在底框-抗震墙计算中,不考虑框架承担的地震作用,也即地震作用全部由抗震墙承担.第二部分;计算底部各榀框架承受的侧向地震作用及每榀框架中各框架柱由地震倾覆力矩产生的附加轴力.底框-抗震墙的地震剪力要根据上下层侧移刚度比乘以一个1.2~1.5的增大系数;然后将地震剪力在框架-和抗震墙之间进行分配,分配时混凝土剪力墙的侧移刚度要乘以0.3的折减系数,砖填充墙要乘以0.2的折减系数,非抗震墙(如隔墙)则不应在模型交互输入中输入;上部砌体房屋产生的地震倾覆力矩按刚度分配到各榀框架和抗震墙,再按各柱的转动惯性力矩计算柱的附加轴力.第三部分;在底框-抗震墙中的混凝土剪力墙.,软件将根据其承受的剪力.轴力和由倾覆力矩产生的弯距设计值,计算出各片剪力墙的端部纵向钢筋面积和水平分布筋面积.软件可将底框-抗震墙结构的抗震计算结果,以及上部砌体房屋传递的竖向荷载,与pk.tat.satwe.等分析软件接口,通过pk.tat.及satwe软件进行底框-抗震墙在地震作用和竖向荷载作用下的内力分析及施工图设计.=============================================关于底框-抗震墙结构框架梁荷载的折减当抗震设防烈度为8度及以上时,上部荷载不折减,按100%作用在托梁上,托梁配筋与普通梁一样按受弯构件计算.当6.7度(0.1g.0.15g)时,上部荷载可考虑乘折减系数,此时托墙梁配筋与普通梁一样按受弯构件计算,因此,输入的折减系数不应太小,一般可输入0.7~0.9,但不应少于四层荷载值.也可将折减与墙梁同时勾选.程序根据砌体规范7.3.2条判断框架梁和过度层墙体是否符合墙梁的一般规定,对符合规定的框架梁和框支墙体按墙梁设计,对不符合规定的框架梁或框支墙体不考虑墙梁作用,在不满足墙梁的条件下,程序按折减去处理,但一般不考虑框架柱的边框作用.关于底框-抗震墙结构剪力墙间距要求:8度时不超过15米7度时不超过18米6度时不超过21米==========================================底框砖房单片墙的有关规定:单片剪力墙的高宽比应在1~4之间,使之为剪弯变形.当高宽比小于1时,一般称为低矮剪力墙,低矮剪力墙的抗侧刚度和承担的地震剪力较大,变形和耗能能力差,破坏形式为剪切破坏,一旦墙体开裂或丧失承载能力,将对其他抗侧力构件产生不利影响.砖混底框的设计(一)“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用,使得一部分荷载直接传给了竖向构件,从而使墙梁的荷载降低。

⑵若选择此项,则程序对所有的托墙梁均折减,而不判断该梁是否为墙梁。

(二)“按规范墙梁方法确定托梁上部荷载”⑴若选择此项,则则程序自动判断托墙梁是否为墙梁,若是墙梁则自动按照规范要求计算梁上的荷载,若不是墙梁则按均布荷载方式加到梁上。

⑵若同时选择“按经验考虑墙梁上部作用的荷载折减”和“按规范墙梁方法确定托梁上部荷载”两项,则程序对于墙梁则执行“按规范墙梁方法确定托梁上部荷载”,对于非墙梁则执行“按经验考虑墙梁上部作用的荷载折减”。

(三)“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”若选择此项,则程序在计算侧移刚度比时,与边框柱相连的剪力墙将作为组合截面考虑。

否则程序分别计算墙、柱侧移刚度。

一般而言,对混凝土抗震墙可选择考虑边框柱的作用,对砖抗震墙可选择不考虑边框柱的作用。

(四)混凝土墙与砖墙弹性模量比的输入⑴适用范围:混凝土墙与砖墙弹性模量比只有在该结构在某一层既输入了混凝土墙,又输入了砖墙时才起作用。

⑵物理意义:混凝土墙与砖墙的弹性模量比。

⑶参数大小:该值缺省时为3,大小在3~6之间。

⑷如何填写:一般而言,混凝土墙的弹性模量是砖墙的10倍以上。

如果是同等墙厚,则混凝土墙的刚度就是砖墙的10倍以上。

但实际上,在结构设计时,一方面混凝土墙的厚度小于砖墙,从而使混凝土墙的刚度有所降低;另一方面,在实际地震力作用下混凝土墙所受的地震力是否就是砖墙的10倍以上还是未知数,因此我们不能将该值填得过高。

(五)砖混底框结构风荷载的计算⑴TAT软件可以直接计算风荷载。

⑵SATWE软件不可以直接计算风荷载,需要设计人员在特殊风荷载定义中人为输入。

(六)砖混底框不计算地震力时该如何设计?⑴目前的PMCAD软件不能计算非抗震的砖混底框结构。

⑵处理方法:①设计人员可以按6度设防计算,砖混抗震验算结果可以不看。
