文丘里流量计等的工作原理
双文丘里流量计
西安源典自动化设备有限公司产品说明书LG-FDW 双文丘里流量计一、概述LG-FDW 双文丘里流量计是运用流体力学的引射理论和一元气体动力学基础创新研制的一种高精度计量流量传感器，主要针对大管径、大流量、低流速、介质成分复杂的气体流量测量。
它具有新颖独特的结构和一整套风洞实验数据及创新修正方法支持的计算软件。
广泛应用于冶金、电力、天然气、石油、化工、国防等众多工业领域的高精度流量测量和控制。
二、测量原理根据伯努力方程、连续性方程及气体一元恒定流动的运动方程, 内藏双文丘里流量计的计算数学模型可归纳为下式： 1224ρπ∙∆∙∙=p K D Qm 1224ρπpK D Qv ∆∙∙=式中:Qm ，Qv ——分别为质量流量（㎏/s ）和体积流量（m 3/s ）；C ——流出系数 ；ε——可膨胀性系数；D ——管道内径，m ；K ——仪表系数，与装置结构有关；1ρ——被测流体密度，㎏/m ；p ∆——差压，Pa ；三、特点1. 流阻小，功耗低。
在相同条件下，其流体阻力仅约为标准文丘里管的15%，标准喷嘴的6%，标准孔板的3% 。
2. 精度高，量程比可达1:20，连同装置在内的直管段总长仅为风管当量直径的1.0D 。
3. 要求前直管段为0.5～1.5D ，无需后直管段。
4. 压差值大,稳定性好,几乎不用维护和保养 。
5. 使用范围宽,可根据使用条件和用户要求设计制造,便于安装 。
6. 因其独特的结构，长期使用不易发生堵塞现象。
四、主要技术参数1. 圆形截面管道公称通径:DN=100 mm ～6000mm2. 矩形截面管道宽×高:W ×H （mm ）=100×100～6000×6000以及宽、高不等的矩形管道3. 公称压力：PN ≤6.4MPa西安源典自动化设备有限公司产品说明书4. 工作温度：T ＜ 900 0C5. 精度等级：0.5级、 1级、1.5级6．测量介质：煤气、烟气、空气、锅炉一、二次风等介质；7. 参照标准：GB/T2624-2006、GB1236-2000及JJG835-938. 连接方式：焊接，法兰连接。
各种化工流量计工作原理
流量计是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。
为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理！1. 孔板流量计孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。
③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。
3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强；③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。
4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件出形成局部搜索，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。
各种流量计的工作原理
各种流量计的工作原理1/ 12
各种流量计的工作原理
1.孔板流量计
孔板流量计
工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2.电磁流量计。
14种流量计的工作原理
14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。
为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。
工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。
3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。
4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

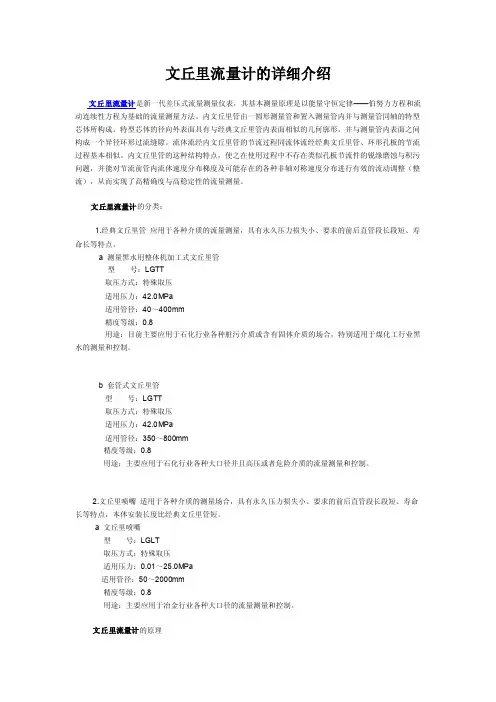

文丘里流量计的详细介绍
文丘里流量计的详细介绍文丘里流量计是新一代差压式流量测量仪表，其基本测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。
内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的特型芯体所构成。
特型芯体的径向外表面具有与经典文丘里管内表面相似的几何廓形，并与测量管内表面之间构成一个异径环形过流缝隙。
流体流经内文丘里管的节流过程同流体流经经典文丘里管、环形孔板的节流过程基本相似。
内文丘里管的这种结构特点，使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整（整流），从而实现了高精确度与高稳定性的流量测量。
文丘里流量计的分类：1.经典文丘里管应用于各种介质的流量测量，具有永久压力损失小、要求的前后直管段长段短、寿命长等特点。
a 测量黑水用整体机加工式文丘里管型号：LGTT取压方式：特殊取压适用压力：42.0MPa适用管径：40～400mm精度等级：0.8用途：目前主要应用于石化行业各种脏污介质或含有固体介质的场合，特别适用于煤化工行业黑水的测量和控制。
b 套管式文丘里管型号：LGTT取压方式：特殊取压适用压力：42.0MPa适用管径：350～800mm精度等级：0.8用途：主要应用于石化行业各种大口径并且高压或者危险介质的流量测量和控制。
2.文丘里喷嘴适用于各种介质的测量场合，具有永久压力损失小、要求的前后直管段长段短、寿命长等特点，本体安装长度比经典文丘里管短。
a 文丘里喷嘴型号：LGLT取压方式：特殊取压适用压力：0.01～25.0MPa适用管径：50～2000mm精度等级：0.8用途：主要应用于冶金行业各种大口径的流量测量和控制。
文丘里流量计的原理文丘里效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个―真空‖区。
文丘里流量计实验
文丘里流量计实验一、实验目的要求1.通过测定流量系数，掌握文丘里流量计量测管道流量的技术和应用气—水多管压差计量测压差的技术；2. 通过实验与量纲分析，了解与实验结合研究水力学问题的途径，进而掌握文丘里流量计的水力特性。
二、实验装置本实验的装置如图6.1所示。
在文丘里流量计的两个测量断面上，分别有2个测压孔与相应的均压环连通，经均压环均压后的断面压强由气—水多管压差计9测量（亦可用电测仪量测）。
三、实验原理根据能量方程式和连续性方程式，可得不计阻力作用时的文氏管过水能力关系式式中：Δh为两断面测压管水头差。
由于阻力的存在，实际通过的流量Q恒小于Q'。
今引入一无量纲系数μ=Q/Q'（μ称为流量系数），对计算所得的流量值进行修正。
即Q=μQ'=μK√Δh另，由水静力学基本方程可得气——水多管压差计的Δh为Δh＝h1－h2＋h3－h4四、实验方法与步骤１.侧记各有关常数。
２.打开电源开关，全关阀12，检核测管液面读数h1－h2＋h3－h4是否为０，不为０时，需查出原因并予以排除。
３.全开调节阀１２检查各测管液面是否都处在滑尺读数范围内？否则，按下列步序调节：拧开气阀８／将清水注入测管２、３／待h2＝h3≈24cm，打开电源开关充水／待连通管无气泡，渐关阀12，并调开关３／至h1＝h4≈28.5cm，既速拧紧气阀８。
４. 全开调节阀门12，待水流稳定后，读取各测压管的液面读数h1、h2、h3、h4，并用秒表、量筒测定流量。
５.逐次关小调节阀，改变流量７～９次，重复步骤４，注意调节阀门应缓慢。
６.把测量值记录在实验表格内，并进行有关计算。
７.如测管内液面波动时，应取时均值。
８.实验结束，需按步骤２校核压差计是否回零。
五、实验成果及要求１.记录计算有关常数。
d1= cm，d2= cm，水温t= ºC，υ= cm²/s，水箱液面标尺值▽o＝cm,管轴线高程标尺值▽＝cm。
文丘里流量计
8、孔板流量计测定的是________流速。 9、孔板流量计和文丘里流量计是通过 ________来反映流量大小的。又称为 ________流量计。 10、孔板流量计和测速管都是定节流面 积的流量计，利用（ ）来反映流量的。 A、变动的压强差 B、动能差 C、速度差 D、摩擦阻力
二、 文丘里流量计
1、结构:见图
为了减少流体流经节流元件时的能量损失，可以用 一段渐缩、渐扩管代替孔板。这样构成的流量计称 为文丘里流量计或文氏流量计
2、测量原理(与孔板流量计相似）
2Rg( A )
qv CV A0
式中 CV——文氏流量计的流量系数，无单位；其 值由实验测定或从手册中查得，一般取0.98～0.99. A ——喉颈处的截面积，m2。
孔板流量计
3.流量测量方程 式
qm
CA0 1 4
C 1 4
2p A0 2p
流量系数
4、优缺点
1)制造安装方便，当流量有较大变化时，调换孔板亦很方便 2)能量损失较大，并随A0/A1的减小而加大 3)不适于污浊流体，孔口边缘容易腐蚀和磨损，应定期进行校正
4)安装需要一段内径不变的直管段作稳定段，通常要求上游直管
实际上：
1.流体流经孔板的能量损失不能忽略
2.为便于使用，可用开孔面积 A0 代替 A2
: 措施：引入较正系数C加以校正
令A0 A1 d 0 D 2
2
qv C0 A0
2Rg( A )
式中： qv——流体的流量，m3/s； R——U形压差计上的读数，m； C0——孔流系数或流量系数，无单位；一般 取0.6～0.7. A0——孔板截面积，m2； ρ——流体的密度，kg/m3； ρA——指示剂的密度，kg/m3
实验 文丘里流量计实验
三 实验原理
• 根据能量方程和连续性方程，可推导出文丘里流量计的理论流量与进 口断面与喉管两断面的测压管水头差△h的关系式：
Q' 4 2 g z1 p1 / z 2 p2 / K h d1 4 ( ) 能量损失，因此实际流量Q0比理 论流量Q/小，对于这个误差我们引用一个小于１的系数μ来修正，实 际流量： • Q0=μk • μ= Q0/ Q/ • 式中：d1、d2为文丘里管进口直径和喉管直径：……为只与文丘里管 几何尺寸有关的常数；△h为文丘里管进口断面与喉管断面之间的测 压管水头差，由于静力学基本方程可得多管压差计的△h=(h2h1)+(h4-h3)；μ为流量系数，一般在０.９５~1之间。
四 实验步骤
１． 记录有关常数。 ２． 接通电源，等稳水箱溢流后排净测压管中的气，关闭阀门２，检查测压管（h2－h1） ＋…（h4－h3）是否则零，若不为零，查出原因并予排出。 ３． 打开阀门２，通过排气管调节多管压差计h1，h2，h3，h4高度，使之能测到最大流量。 然后将流量调节到测压管所能测到的最大值，从大流量开始测，等水流稳定后测读压差计 h1、h2、h3、h4的读数，同时测定相应的流量。 ４． 测量流量。（１）电测体积法：打开电测仪开关，将记时器回零，然后将水流切换11接 住水流，电测体积流量计接满标定体积所用的时间会自动记下（实测流量G=标定体积/实测 时间），当水快接满时，将水流切换器11复原，电测体积流量计接满的水会自动流回畜水 箱，然后记录时间，将记时器回零，又可进行下次量测。（2）体积（或重量）法：把量筒 或水桶接满时，将水流切换器11复原，同时按下秒表停止键，再测量所测水的体积或称出 重量，（实测流量Q0=实测体积（或重量）/实测时间）。 ５． 逐渐关小调节阀8，改变流量10次左右，重复步骤3、4，并将实测值记录在实验表格里。 ６． 若测压管内液面有波动，读其时均值。 ７． 实验读数结束后，按步骤2校核压差计是否为零。 ８． 将流量调节到最大，打开压差计止气夹10，观察文丘里遗喉管真空吸气现象。
临界流文丘里喷嘴流量计的原理与应用
【摘 要】 提出了流出系数和临界流函数实用公式和图表对临界流文丘里喷嘴的实际应用能起到指导作用. 【关键词】 临界流喷嘴; 流量计; 流出系数; 临界流函数 【中图分类号】 TB 937 【文献标识码】 A
各种流量计的工作原理(附动画)
各种流量计的工作原理（附动画）流量计根据工作原理有很多种，选型时需要根据实际工况来选择随适合的流量计。
下面，小编就为大家汇总了各种流量计的工作原理，希望能对大家有所帮助。
1.差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式流量计由一次装置（检测件）和二次装置（差压转换和流量显示仪表）组成。
通常以检测件形式对差压式流量计分类，如孔板流量计、文丘里流量计、均速管流量计等。
二次装置为各种机械、电子、机电一体式差压计，差压变送器及流量显示仪表。
它已发展为三化（系列化、通用化及标准化）程度很高的、种类规格庞杂的一大类仪表，它既可测量流量参数，也可测量其它参数（如压力、物位、密度等）。
差压式流量计的检测件按其作用原理可分为：节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。
差压式流量计是一类应用最广泛的流量计，在各类流量仪表中其使用量占居首位。
近年来，由于各种新型流量计的问世，它的使用量百分数逐渐下降，但目前仍是最重要的一类流量计。
2.靶式流量计靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式（电容式）靶式流量计测量原理的基础上，采用了最新型力感应式传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
3.容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。
容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。
水力学实验报告(文丘里流量计及孔板流量计率定实验)
文丘里流量计∆������—Q 关系曲线图
六、
孔板流量计管∆h—Q 关系曲线图
对实验结果的分析及结论
实验测得文丘里流量计流量系数μ文=0.90，孔板流量计流量系数μ孔=0.71。
误差分析：
（1） 管道中可能有一些未彻底排净的气体，对水流造成影响。
（2） 转动阀门后，应待水流稳定后才可测量，不适当的时机测量可能会导致误差。
度区更是不规则变化，因而二者的比值会时常变化，但在紊流区和层流区应大致稳定。
教
师
评
语
指导教师
年
月
日
答：收缩断面前压强较大。收缩断面后，液体扩散，产生负压，故收缩断面前压强较大。
3. 孔板流量计的测压管水头差为什么是������3 − ������4 + ������5 − ������6？试推导之。 答：四管左数向右依次为 3、4、5、6 管。孔板流量计的测压管水头差为
3 管和 6 管的总水头差。其中 4、5 两管连通，有相同的压强，故 3、4 两
44.32
57.22
0.86
0.67
4
57.50
2.90
5.50
61.62
84.87
0.93
0.68
5
76.39
5.20
9.60
82.52
112.12
0.93
0.68
6
53.61
2.50
4.50
57.22
76.76
0.94
0.70
7
40.12
1.40
2.60
42.82
58.35
0.94
0.69
8
30.59
次。用体积法测量流量。 注意事项 1. 改变流量时，需待开关改变后，水流稳定（至少 3～5 分钟），方可记录。
文丘里和孔板流量计的异同点-概述说明以及解释
文丘里和孔板流量计的异同点-概述说明以及解释1.引言引言部分是文章中的开篇段落，用以引入主题并概括文章的目的和结构。
针对本文的主题"文丘里和孔板流量计的异同点"，以下是1.1 概述部分的内容：概述:流量计作为工业领域中常用的测量仪器，旨在准确测量流体的流量。
而文丘里流量计和孔板流量计作为常见的流量计类型，各自有着不同的原理和特点。
本文将对这两种流量计进行比较，并分析它们在测量原理、测量精度以及应用领域等方面的异同点。
文章结构:本文将分为三个主要部分。
首先是引言部分，本部分概述了文章的主题和结构。
其次是正文部分，正文部分将详细介绍文丘里流量计和孔板流量计的原理、特点和应用，并在最后的异同点部分对两种流量计进行对比分析。
最后是结论部分，对比分析的基础上总结了这两种流量计的异同点，并展望了它们未来的发展前景。
目的:本文的目的是为读者提供对文丘里流量计和孔板流量计的基本了解，并通过对它们的异同点进行对比分析，帮助读者更好地选择适合自己需求的流量计。
文丘里流量计和孔板流量计在不同的应用场景中具有各自的优势和劣势，读者可以通过本文了解到它们在测量原理、测量精度和应用领域等方面的异同，从而有针对性地进行选择和使用。
1.2 文章结构文章结构的设计是为了更好地组织和呈现文章的主要内容，使读者能够清晰地理解文丘里和孔板流量计的异同点。
本文的结构包括引言、正文和结论三个部分。
引言部分主要概述了文丘里和孔板流量计的背景和重要性，并介绍了本文的目的。
在引言的概述中，将简要介绍文丘里流量计和孔板流量计的基本原理和应用领域，为读者提供一个总体的了解。
正文部分是整篇文章的核心，主要分为文丘里流量计和孔板流量计两个部分，每个部分都有原理、特点和应用三个方面的内容。
在文丘里流量计部分，将详细介绍其工作原理、特点以及在哪些领域中得到广泛应用。
类似地，在孔板流量计部分，也会一一介绍其原理、特点和应用。
正文的最后一部分是异同点部分，该部分将重点比较两种流量计在测量原理、测量精度和应用领域等方面的异同之处。
文丘里
一、概述文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。
文丘里管按结构分为标准文丘里管和通用文丘里管。
标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。
通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。
可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。
二、测量原理充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
流量计算公式：式中:q m ，q v ——分别为质量流量（㎏/s）和体积流量（m 3/s）；C——流出系数 ；ε——可膨胀性系数；d——节流件开孔直径，m；β——直径比，β=d/D；D——管道内径，m；ρ1——被测流体密度，㎏/m 3；Δp——差压，Pa；三、特点1.标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。
2.在标准节流装置中，它所要求的上、下游直管段最短，永久压力损失最小。
3.性能稳定、可靠性高。
4.计算准确、能耗小。
5.可用于液体、气体、蒸汽及两相流等各种脏污介质。
6.结构简单，易安装，维护方便。
7. 标准文丘里本体较长大约是管径的2～5倍。
四、主要技术参数文丘里管流量计测量原理1.公称直径： 50mm≤DN≤3000mm粗铸收缩段：100mm≤DN≤1600mm机械加工收缩段：20mm≤DN≤250mm粗焊铁板收缩段：100mm≤DN≤3000mm2.节流孔径比β：0.3≤β≤0.75粗铸收缩段：0.3≤β≤0.75机械加工收缩段：0.4≤β≤0.75粗焊铁板收缩段：0.4≤β≤0.73.雷诺数范围： 2×105≤ReD≤2×106粗铸收缩段：2×105≤ReD≤2×106机械加工收缩段：2×105≤ReD≤106粗焊铁板收缩段：2×105≤ReD≤2×1064.精度等级：0.5级、1级、1.5级、2级5.工作压力：公称压力：PN≤42Mpa6.介质温度：-50℃≤t≤500℃7.参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-20048.连接方式：法兰连接、焊接、螺纹五、结构形式及主要技术参数文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、文丘里流量管、小管径文丘里、矩形文丘里等结构。
文丘里流量计概述
2( f )Vf g Af
（1）特点：
恒压差、恒流速、变截面——截面式流量计。
（2）刻度换算
标定流体：20℃水（＝1000kg/m3 ） 20℃、101.3kPa下空气（ ＝1.2kg/m3）
2021/10/24
CR相同,同刻度时
VS2 VS1
1( f 2 ) 2 ( f 1)
式中：1——标定流体；
文丘里流量计概述
属差压式流量计； 能量损失小，造价高。
2021/10/24
2021/10/24
Vs CV A0
2Rg(0 )
CV——流量系数（0.98～0.99） A0——喉管处截面积
2021/10/24
四、 转子流量计 1、结构与原理 从转子的悬浮高度 直接读取流量数值。
2021/10/24
2021/10/24
2、流量方程
转子受力平衡
0
转子受压力差=重力-浮力
( p1 p0 ) Af f V f g V f g
1
在1-1′和0-0′截面间列柏努利方程
p1
u12 2
z1g
p0
u02 2
z0g
hf
忽略两截面高度
差及阻力损失
p1 p0
2
(u02
u12 )
2021/10/24
2——被测流体。
气体转子流量计 VS 2 1
VS1
2
2021/10/24
3、安装及优缺点 （1）永远垂直安装，且下进、上出，
安装支路，以便于检修。 （2）读数方便，流动阻力很小，测量 范围宽，测量精度较高； （3）玻璃管不能经受高温和高压，在 安装使用过程中玻璃容易破碎。
2021/10/24
文丘里流量计的首要特点
文丘里流量计的首要特点
文丘里流量计是一种原理简单、使用方便、精度较高的流量计。
它的主要特点
是什么呢？
1. 高精度
文丘里流量计采用的是维托瑞思管原理，它的精度可以达到±1%，是许多流量
计中精度最高的一种。
这也使得它被广泛应用于流量监测和流量控制领域。
2. 防堵塞
文丘里流量计传感器内部是不设机械零件的，依靠维托瑞思管原理进行流量测量，因此无论介质中是否含有悬浮物或杂质，都不会堵塞流量计。
这个特点使得它的使用寿命较长，维护成本也较低。
3. 稳定性高
文丘里流量计的传感器采用高精度的电流源供电，并且输出信号可用进行调零、温度补偿和非线性补偿，从而保证了其稳定性。
即使在恶劣的环境下，文丘里流量计也能保持较高的稳定性，确保准确的流量测量。
4. 安装简单
文丘里流量计体积较小，重量轻，安装简单，只需在管道上进行简单的切割、
端口连接、固定即可，适用于各种管道连接，也方便了现场安装和维护。
5. 具有多种输出方式
文丘里流量计的输出信号有4-20mA、脉冲、RS485、MODBUS等多种方式，
可以应用于多种场景下的数据传输和采集，便于数据处理和管理。
6. 可以适应不同介质
文丘里流量计传感器内部没有机械部件，光滑表面且无任何垂直支撑，所以它
可以适应多种介质，包括固体、液体和气体。
同时，也可以适应各种管道，包括不锈钢、塑料和玻璃等管道。
综上所述，文丘里流量计以其高精度、防堵塞、稳定性高、安装简单、多种输
出方式和适应不同介质的特点被广泛应用于工业生产和环境监测领域。
文丘里阀工作原理
文丘里阀工作原理
文丘里阀（又称为文丘里瓦特门）是一种用于调节流体流量的装置，它广泛应用于工业生产和日常生活中的水、气体、蒸汽等流体管道系统中。
文丘里阀的工作原理主要包括阀芯调节和流体控制两个方面，下面将详细介绍其工作原理。
首先，文丘里阀的阀芯调节是指通过调节阀芯的开启程度来控制流体的流量。
阀芯是文丘里阀中的关键部件，它通常由阀杆和阀座组成。
当阀芯向上移动时，阀座与阀芯之间的通道会逐渐打开，流体可以顺畅地通过阀门；反之，当阀芯向下移动时，通道会逐渐关闭，从而减小或切断流体的流量。
因此，通过调节阀芯的升降位置，可以实现对流体流量的精确控制。
其次，文丘里阀的工作原理还涉及流体控制，即通过阀门的开启和关闭来控制流体的流动方向和速度。
在文丘里阀中，流体的流动受到阀门和阀座的限制，当阀门关闭时，流体无法通过阀门，流动被阻断；而当阀门打开时，流体可以顺畅地通过阀门，实现流动控制。
此外，文丘里阀还可以通过改变阀门的开启角度来调节流体的流速，从而满足不同工况下的流体需求。
总的来说，文丘里阀的工作原理是通过阀芯调节和流体控制来实现对流体流量的精确调节。
它具有结构简单、调节灵活、响应速度快等特点，适用于各种流体管道系统中的流量调节和流体控制。
在实际应用中，用户可以根据具体的工艺要求和流体特性选择合适的文丘里阀型号，并合理调节阀芯位置和阀门开启角度，以实现流体流量的精确控制和流动方向的调节。
综上所述，文丘里阀作为一种重要的流体控制装置，其工作原理主要包括阀芯调节和流体控制两个方面。
通过对文丘里阀工作原理的深入理解，可以更好地应用和维护文丘里阀，确保其在流体管道系统中的正常运行。
内文丘里管流量计
内文丘里管流量计李连科1 王汉卿2 庞世强11(大连索尼卡电子有限公司大连 116600) 2(中国计量科学研究院北京 100013)摘要本文介绍了一种集经典文丘里管、环形孔板和耐磨孔板计量性能优点于一体的新型差压装置——内文丘里管，对这种差压装置的结构、测量原理、技术性能、适用范围、可膨胀性系数的确定方法以及内文丘里管优异计量性能形成的机理作了简要的论述，同时还展望了该种差压装置有望取代孔板等传统差压装置的广泛应用与良好发展前景。
关键词文丘里管差压式流量计1引言差压式流量计，作为传统的计量手段已有近百年的发展历史，今天它仍然是应用最多的工业在线流量测量仪表。
差压式流量计所使用的节流件，主要是标准孔板、喷嘴和文丘里管[1]。
鉴于这些节流件的技术性能存在着种种缺陷，为适应现实工业计量的需要，人们先后发明了几种以孔板、喷嘴为基础的改型节流件，如环形孔板、锥形入口孔板、四分之一圆孔板(喷嘴)、耐磨孔板[2]、楔形流量计以及V-Cone锥形流量计等。
这些改型节流件在某一特定测量条件下可以弥补标准节流件在技术性能方面的某些不足，但使用局限性都很大，测量精度也偏低，美国V-Cone流量计是一种性能相对较好的改型节流件，但因“锐缘磨蚀”而导致的流出系数不稳定问题仍未彻底解决。
由大连索尼卡电子有限公司研发的专利技术产品——内文丘里管，是对传统文丘里管作了改型的异型文丘里管，它集环形孔板、耐磨孔板和文丘里管的优点于一体，其技术性能优于孔板、喷嘴和经典文丘里管，也优于现有其它各种改型节流件。
内文丘里管流量计，是具有独特性能的新一代差压式流量测量仪表，在工业计量试用中已取得良好的使用效果。
2 结构与测量原理2.1内文丘里管由圆形测量管1和置于测量管内的特型芯体2所构成（参见图1和图2）。
特型芯体是一个与测量管同轴的旋转体，其母线是一假想管壁为无限薄的经典截尾文丘里管的管壁轴向截面，即旋转体的径向外表面由前段圆锥面6、中段圆柱面7、尾段圆锥面8三部分构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文丘里流量计等的基本原理
文丘里流量计等的基本原理
充满文丘里流量计管道的流体，当它流经文丘里流量计管道内的节流件时，流速将在文丘里流量计节流件处形成局部收缩，因而流速增加，静压力降低，于是在文丘里流量计节流件前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
压差的大小不仅与流量还与其他许多因素有关，例如当文丘里流量计节流装置形式或文丘里流量计管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。
文丘里流量计等的流量方程
式中 qm--质量流量，kg/s;
qv--体积流量，m3/s;
C--流出系数；
ε--可膨胀性系数；
β--直径比，β=d/D;
d--工作条件下文丘里流量计节流件的孔径，m；
D--工作条件下上游文丘里流量计管道内径，m；
△P--差压，Pa；
ρ
--上游流体密度，kg/m3。
l
由上式可见，流量为C、ε、d、ρ、△P、β(D)6个参数的函数，此6个参数可分为实测量[d，ρ，△P，β(D)]和统计量(C、ε)两类。
(1)实测量
1)d、D 式(4．1)中d与流量为平方关系，其精确度对流量总精度影响较大，误差值一般应控制在±0．05％左右，还应计及工作温度对材料热膨胀的影响。
标准规定管道内径D必须实测，需在上游管段的几个截面上进行多次测量求其平均值，误差不应大于±0．3％。
除对数值测量精度要求较高外，还应考虑内径偏差会对节流件上游通道造成不正常节流现象所带来的严重影响。
因此，当不是成套供应节流装置时，在现场配管应充分注意这个问题。
2)ρρ在流量方程中与△P是处于同等位置，亦就是说，当追求差压变送器高精度等级时，绝不要忘记ρ的测量精度亦应与之相匹配。
否则△P的提高将会被ρ的降低所抵消。
3)△P 差压△P的精确测量不应只限于选用一台高精度差压变送器。
实际上差压变送器能否接受到真实的差压值还决定于一系列因素，其中正确的取压孔及引压管线的制造、安装及使用是保证获得真实差压值的关键，这些影响因素很多是难以定量或定性确定的，只有加强制造及安装的规范化工作才能达到目的。
(2)统计量
1)C 统计量C是无法实测的量(指按标准设计制造安装，不经校准使用)，在现场使用时最复杂的情况出现在实际的C值与标准确定的C值不相符合。
它们的偏离是由设计、制造、安装及使用一系列因素造成的。
应该明确，上述各环节全部严格遵循标准的规定，其实际值才会与标准确定的值相符合，现场是难以完全满足这种要求的。
应该指出，与标准条件的偏离，有的可定量估算(可进行修正)，有的只能定性估计(不确定度的幅值与方向)。
但是在现实中，有时不仅是一个条件偏离，这就带来非常复杂的情况，因为一般资料中只介绍某一条件偏离引起的误差。
如果
许多条件同时偏离，则缺少相关的资料可查。
2)ε可膨胀性系数ε是对流体通过文丘里流量计节流件时密度发生变化而引起的流出系数变化的修正，它的误差由两部分组成：其一为常用流量下ε的误差，即标准确定值的误差；其二为由于流量变化ε值将随之波动带来的误差。
一般在低静压高差压情况，ε值有不可忽略的误差。
当△P／P≤0.04时，ε的误差可忽略不计。
402951380。
