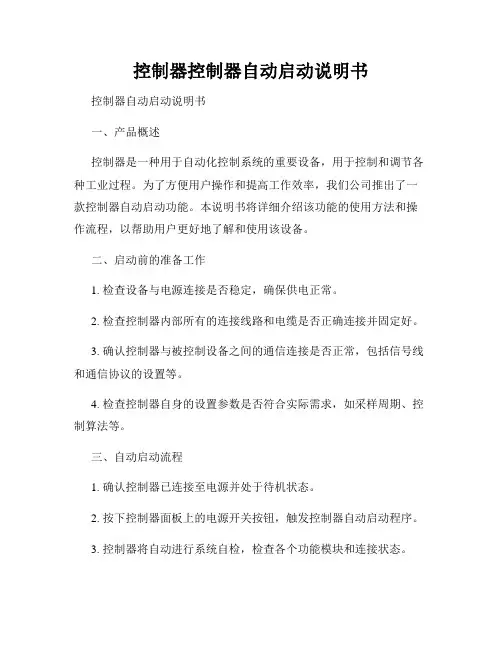

控制器控制器自动启动说明书控制器自动启动说明书一、产品概述控制器是一种用于自动化控制系统的重要设备,用于控制和调节各种工业过程。
为了方便用户操作和提高工作效率,我们公司推出了一款控制器自动启动功能。
本说明书将详细介绍该功能的使用方法和操作流程,以帮助用户更好地了解和使用该设备。
二、启动前的准备工作1. 检查设备与电源连接是否稳定,确保供电正常。
2. 检查控制器内部所有的连接线路和电缆是否正确连接并固定好。
3. 确认控制器与被控制设备之间的通信连接是否正常,包括信号线和通信协议的设置等。
4. 检查控制器自身的设置参数是否符合实际需求,如采样周期、控制算法等。
三、自动启动流程1. 确认控制器已连接至电源并处于待机状态。
2. 按下控制器面板上的电源开关按钮,触发控制器自动启动程序。
3. 控制器将自动进行系统自检,检查各个功能模块和连接状态。
4. 自检完成后,控制器将读取事先设定好的启动参数,包括控制模式、设定值等。
5. 根据设定的启动参数,控制器将开始运行自动控制程序,并输出控制信号。
6. 控制器将持续监测被控制设备的状态和反馈信号,并根据设定的控制算法进行调节。
7. 当被控制设备达到设定值时,控制器将维持该状态并进入稳定工作阶段。
8. 如果需要停止自动控制,用户可按下控制器面板上的停止按钮,控制器将停止输出控制信号。
四、注意事项1. 在启动前,请务必确保控制器与被控制设备的参数设置和通信连接正确无误,以避免出现意外情况。
2. 在自动控制过程中,及时监测控制器和被控制设备的工作状态,确保一切正常。
3. 如果发现控制器存在异常情况,如系统故障或控制失效等,应及时停止自动控制,并进行故障排除和维修。
4. 避免将控制器暴露在高温、潮湿或有腐蚀性气体的环境中,以免影响设备的正常运行和寿命。
5. 请按照使用手册中的操作要求使用控制器自动启动功能,不得进行未经授权的操作和修改。
五、维护与保养1. 定期清洁控制器表面,以确保散热良好并防止灰尘积累。
定时闹铃说明书
![定时闹铃说明书](https://img.taocdn.com/s3/m/a455b006581b6bd97f19eaca.png)

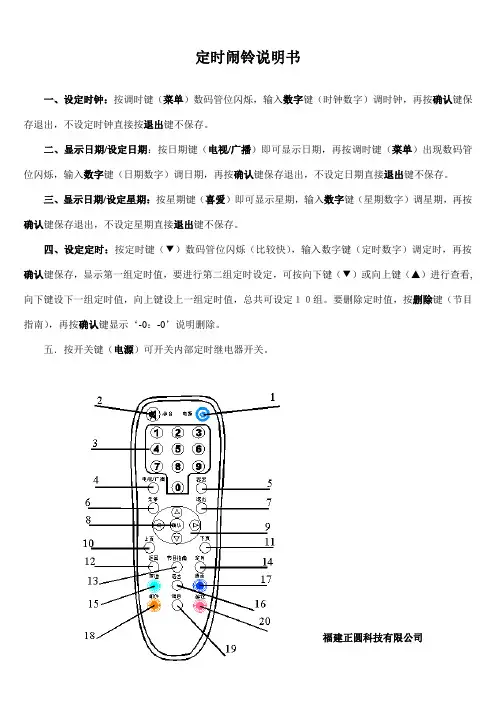

定时闹铃说明书
一、设定时钟:按调时键(菜单)数码管位闪烁,输入数字键(时钟数字)调时钟,再按确认键保存退出,不设定时钟直接按退出键不保存。
二、显示日期/设定日期:按日期键(电视/广播)即可显示日期,再按调时键(菜单)出现数码管位闪烁,输入数字键(日期数字)调日期,再按确认键保存退出,不设定日期直接退出键不保存。
三、显示日期/设定星期:按星期键(喜爱)即可显示星期,输入数字键(星期数字)调星期,再按确认键保存退出,不设定星期直接退出键不保存。
四、设定定时:按定时键(▼)数码管位闪烁(比较快),输入数字键(定时数字)调定时,再按确认键保存,显示第一组定时值,要进行第二组定时设定,可按向下键(▼)或向上键(▲)进行查看,向下键设下一组定时值,向上键设上一组定时值,总共可设定10组。
要删除定时值,按删除键(节目指南),再按确认键显示‘-0:-0’说明删除。
五.按开关键(电源)可开关内部定时继电器开关。
福建正圆科技有限公司。
定时程序控制器说明书2.0
![定时程序控制器说明书2.0](https://img.taocdn.com/s3/m/a3bffc695bcfa1c7aa00b52acfc789eb162d9e59.png)
定时程序控制器说明书2.0多维精控表格设置定时程序控制器说明书版本号2.0北京多维精控计算机技术开发中⼼版权信息北京多维精控计算机技术开发中⼼保留所有权利北京多维精控计算机技术开发中⼼保留在不事先通知的情况下,修改本⼿册中的产品和产品规格等⽂件的权利;不承担由于使⽤本⼿册或本产品不当,所造成直接的、间接的、附带的或相应产⽣的损失或责任;本产品及其软件具有专利权、版权及其它知识产权。
未经授权,不得直接或间接地复制、制造、加⼯本产品及其相关部分。
应⽤范围:本产品设计制造⽤于普通⼯业应⽤,超出预料的⽤途或对⼈的⽣命或财产造成重⼤影响的场合不在本产品应⽤和服务的范围。
表格设置定时程序控制器警告:必须将本表格设置定时程序控制器及其连接的电源和设备进⾏良好接地,否则可能会发⽣⼈⾝伤亡事故或设备故障!接地端⼦位置请参见图4所⽰。
应⽤范围:本产品设计制造⽤于普通⼯业应⽤,超出预料的⽤途或对⼈的⽣命或财产造成重⼤影响的场合不在本产品应⽤和服务的范围。
⼀、概述表格设置定时程序控制器(以下简称:控制器)是通⽤型程序控制器,⽆需编程,也不需要类似可编程控制器(PLC)那样设计梯形图,⽽是采⽤填表设置的⽅法代替繁琐的编程⼯作,操作使⽤⾮常⽅便,被称为:⽆需编程的“PLC”。
在实际应⽤中只要知道所控制设备的⼯作原理、需要达到的功能、如何让设备动作或运⾏,⽽进⾏简单的填表设置操作,即可快速实现所需的应⽤功能,达到程序控制设备或电器⾃动运⾏的⽬的。
控制器的前后分别设有两排接线端⼦,前⾯⼀排是输⼊端⼦,后⾯⼀排是输出端⼦,前排端⼦旁设有⼀个下载接⼝,⾯板上设有1个电源指⽰灯POW 、1个运⾏指⽰灯RUN、8个输⼊指⽰灯和8个输出指⽰灯,输⼊指⽰灯显⽰每个输⼊端的输⼊状态,输出指⽰灯分别显⽰每个输出端的状态,输出有效时指⽰灯亮。
定时程序控制器的应⽤功能是根据所需要的功能,在功能设置表上进⾏设置,设置完毕下载到控制器中,即可独⽴运⾏实现所设置的功能。
定时宝DJ-B04定时开关控制器说明书
![定时宝DJ-B04定时开关控制器说明书](https://img.taocdn.com/s3/m/68840daeb0717fd5360cdc8c.png)
定时宝DJ-B04/CO4使用说明书产品功能1、间隔定时开关功能。
举例:每间隔10分钟,通电10秒钟。
有时也被叫做间歇定时、循环倒计时、无限循环。
2、倒计时功能。
即常见的倒计时多长时间开或者关。
3、倒计时一键启动功能。
即下一次使用倒计时的时候如果跟上一次的倒计时时间一样,则无需重新设置,按住倒计时键2秒钟,即可一键恢复启动上一次倒计时程序适用范围:间隔定时的使用范围非常广泛,凡是开关间隔时间固定的用电设备均可以使用该功能,例如加湿、充氧、自动浇灌、水族类设备、水泵等;倒计时功能的使用范围是所有定时类产品中使用最广泛的,一切需要倒计时开关的用电设备均适用此功能使用说明:显示说明:①显示当前的开关状态,如果显示是开,则接通电源后指示灯会亮,会有电流通过,如果是关则相反。
②倒计时定时的时候显示倒计时读秒,间隔定时的时候显示箭头所指示命令的剩余时间,无定时状态下全部为0。
③显示定时器正在执行的间隔定时命令,没有间隔定时的时候全部显示为横杠,即为空值。
④显示当前的定时状态,“定时中”表示有定时程序正在运行,“无定时”表示当前没有定时程序正在运行。
按键说明定时键:设置间隔定时倒计时键:①设置倒计时②长按2秒倒计时键可以一键恢复启动上一次倒计时程序,无需设置取消键:①取消当前正在进行的设置行为,之前所设置的内容无效,不会被保留②长按2秒钟可以取消正在运行的定时程序,进入无定时状态开关键:更改定时器当前的开关状态左右键:设置定时的过程中移动光标的位置+ - 键:控制光标所在位置数值的变化确定键:确定并执行正在设置的内容复位键:重新启动定时器使用说明:一、无论设置间隔定时,设置倒计时还是设置开关状态,都需要按确定键后才能设置有效。
二、设置间隔定时→先按定时键→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置间隔时间和通电时间→按确定键完成设置三、设置倒计时→先按倒计时键→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置倒计时时间和倒计时开关命令(默认为倒计时关)→按确定键完成设置(定时器会自动变为与开关命令相反的开关状态)四、设置开关状态→先按开关键→继续按开关键切换当前的开关状态→按确定键设置完成五、取消定时按住取消键不放2秒钟可以取消正在运行的定时程序,进入无定时状态,开关状态保持不变使用案例说明1、假如您的自动浇灌系统需要每间隔一个小时喷水5分钟→先按定时键→左右键移动光标位置,按“+ -”键切换数值变化,设置间隔时间为1小时,设置通电时间为5分钟→按确定键设置完成,插上电源以后定时器会每隔一小时通电5分钟2、假如您的水泵每次需要倒计时20秒将水箱充满水→先按倒计时键→左右键移动光标位置,按“+ -”键切换数值变化,设置倒计时时间为20秒,设置倒计时命令为关(定时器默认为关)→按确定键设置完成,定时器会自动变成通电的状态,20秒后关闭,进入无定时状态(如果下一次还是需要充水20秒,则无需设置,只需按住倒计时键2秒,即可一键恢复启动上一次倒计时程序,非常方便)产品规格额定电压:220V 最大电流:B04 10A / C04 15A工作频率:50HZ 最大功率:B04 2200W / C04 3200W使用寿命:DJ-B04:2200瓦10万次DJ-C04:3200瓦10万次时间设置范围:1秒~24小时可设置精度:1秒电池:内置可充电电池固有损耗:≤2W特殊情况说明1、当有定时程序正在执行时,进入设置画面,则定时程序转入后台照常执行,不会因为进入设置过程而中断定时程序的执行,只有用户设置完新程序并按确定键后,才会擦除原有的定时程序而执行新的定时程序。
插座和定时器资料(使用说明书)
![插座和定时器资料(使用说明书)](https://img.taocdn.com/s3/m/8ee6994c2b160b4e767fcfbf.png)
超宽插孔间距 即使是大型插头或电源适配器也能容纳其中,不会影响其他插孔的使用。
智能开关 开关集成三种功能:热动能过载保护+电源指示+开关。
信号防雷保护 提供最专业的电视/网络/电话信号等防雷保护,与电源防雷一起保护您的平板电视、计算机。
北京同为基于十年终端设备连接和保护方面的研究和开发,推出新一 代具有革命意义的高可靠性、高安全性电源转换器系列产品,适用于商用 和家用的电脑、打印机、高档家用电器等电子设备。通过先进的设计理念, 尖端的核心架构,再配合出众 的电路设计,TOWE 电源转换器系列产品 为您提供终端设备与电气系统的高可靠性连接和全方位安全保护,确保您 的计算机、家用电器等电子设备得到最优的电气连接和保护。作为累积十 年雷电保护解决方案专业经验的业界领导厂商,我们采用最专业的技术, 每一产品都经过了最严格的专业测试,保证您无论选择 TOWE 哪一款电 源转换器产品,都能使您的电器、电子设备得到最好的电气连接和全面的 安全防护。
防雷保护 极具专业特色和智能化的防雷保护功能
高弹性插口 内部插套采用全磷青铜条冲压成型,传导和弹性度优良
防火阻燃 内外壳采用阻燃材料,明火阻断和耐高温性能良好,材料安全环保;
高导电性 电源线采用 3 芯标准 1.0MM2 紫铜电线制作,且通过国家 CCC 认证
高频电容滤波 RFI/EMI 滤波电路可吸收射频/电磁干扰等线路浪涌,输出纯净电源
全球已经有超过 100 万个我们的产品正在为金融、政府、学校、医院、 工厂等电脑机房、信息中心、工业自动化生产线里的关键电子设备提供安 全防护;有 20000 套 TOWE 产品成功应用于 2008 年北京奥运会, 经 受了考验,见证了辉煌!
定时宝微电脑时控开关说明书(ZD-B03)
![定时宝微电脑时控开关说明书(ZD-B03)](https://img.taocdn.com/s3/m/b34008f99e31433239689345.png)
ZD-B03/D03使用说明书产品功能周定时循环开关功能,即,以周为单位,循环开关,每天最多设置24条(12组)开关命令。
举例:每周的周一到周五6点开7点关,10点再开,12点再关,最多24条。
适用范围:需要每天固定时间开关多次的电器设备,如苗圃浇灌、雨林缸等。
使用说明:按键说明定时键:①设置定时②长按2秒可以进入上一次所设置完成的定时程序的查看和修改画面时钟键:设置定时器当前的时钟时间取消键:①取消当前正在进行的设置行为,之前所设置的内容无效,不会被保留②长按2秒钟可以取消正在运行的定时程序,进入无定时状态开关键:更改定时器当前的开关状态左右键:设置定时或设置时钟的过程中移动光标的位置+ - 键:控制光标所在位置数值的变化确定键:确定并执行正在设置的内容复位键:重新启动定时器使用说明:一、无论设置定时,设置时钟还是设置开关状态,都需要按确定键后才能设置有效。
二、设置时钟→先按时钟键→按左右键移动光标位置,按“+ -”切换数值变化→按确定键设置完成三、设置定时→先按定时键→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置具体星期组合、开关时间和开关命令(星期组合可以任意设置)→将光标移动到下一条位置并按确定键进入下一条的设置画面→根据自身需要重复上面的步骤依次设置最多24条开关命令(在设置过程中可以通过上一条和下一条查看和修改所设置的开关命令,非常方便)→按确定设置完成四、查看和修改定时按住定时键不放2秒钟后进入上一次设置完成的定时设置画面,可以通过上一条和下一条查看原来的设置是否有错误,并可以直接进行修改,然后按确定开始执行修改后的程序五、设置开关状态→先按开关键→继续按开关键切换当前的开关状态→按确定键设置完成六、取消定时按住取消键不放2秒钟可以取消正在运行的定时程序,进入无定时状态,开关状态保持不变使用案例说明假如您公司的饮水机需要在周一到周五的上午7点钟开启,晚12点钟关闭,下午2点钟开启,晚上9点关闭→先按定时键→将光标移动到星期的位置,通过“+-”键切换星期组合为周一到周五,即将周一到周五显示,周六周日不显示(默认为全部显示)→设置第一条命令为7点开→将光标移动到下一条位置,并按确定→设置第二条命令为12点关(星期组合默认跟上一条保持不变)→重复上面的步骤设置第三条为14点开,设置第四条为21点关→按确定键设置完毕,插上电源以后定时器会在周一到周五按时开关产品规格额定电压:220V 最大电流:B03 10A / D03 15A工作频率:50HZ 最大功率:B03 2200W / D03 3200W固有损耗:≤2W 可编程数:24条(12组)×7天时间设置范围:1秒~1周可设置精度:1秒电池:内置可充电电池特殊情况说明1、当有定时程序正在执行时,进入设置画面,则定时程序转入后台照常执行,不会因为进入设置过程而中断定时程序的执行,只有用户设置完新程序并按确定键后,才会擦除原有的定时程序而执行新的定时程序。
可编程定时器使用说明
![可编程定时器使用说明](https://img.taocdn.com/s3/m/2ac8f360f5335a8102d220eb.png)
可编程定时器使用说明每天最多设定10组开关机,最少时间段为1分钟,最大(电流10A,可正常控制2200W电器工作,是现代家庭和办公的理想产品。
二:使用说明:(如果显示屏字迹不清晰,请先充电2小时以上)1、键盘开锁:在时钟界面下,长按[取消/恢复]键3秒中以上。
键盘开锁。
在非时钟界面下,若30秒内未按任何键,会自动回到时钟界面,同时启动键盘锁。
上锁后显示屏会有“”符号,解开后“”符号消失。
2、当前时间设定:键盘锁解除后,按住[时钟]键不放,同时按[星期]、[小时]、[分钟]键可调整星期和时钟;3、程序设定:键盘锁解除后,按[定时]键进入定时状态。
每按两次[定时]键时会进入下一组定时界面;若连续按[定时]键;1开、1关、2开、2关、、、、、、、10开、10关、时钟界面、1开、1关、2开、2关、、、、、、反复循环在定时设定界面,按[分钟]键可调整当次定时的分钟;在定时设定界面,按[小时]键可调整当次定时的小时;在定时设定界面,按[星期]键可调整当次定时的星期;在每一“开”或“关”设定界面时都有15种星期组合模式供选择,连续按[星期]键,显示如下一二三四五六日、一、二、三、四、五、六、日、一三五、二四六、六日、一二三、四五六、一二三四五、一二三四五六、一二三四五六日、、、、、、反复循环;用户根据控制需要可进行星期组合的选择。
在定时设定界面,按[取消/恢复]键时会将该组定时取消或恢复出来;在定时设定界面,按[时钟]键盘、时返回时钟状态;4、开/自动/关:若连续[开/自动/关]键:开、自动、关、自动、开、自动、、、、、、反复循环;有输出时,显示屏有灯符号和绿灯亮,无输出时,显示屏的灯符号消失和绿灯暗。
只有“自动”状态时,程序内容才有效,红灯亮表示智能保姆插脚接通电源。
5、复位键:显示有任何异常,按一下背面的复位键,即可得到解决。
定时器使用说明
![定时器使用说明](https://img.taocdn.com/s3/m/f8c2b87d168884868762d6e5.png)
定时器使用说明一、各功能键作用校星期――调整星期校时――调整小时校分――调整分钟定时――设置定时开关键时钟――设置正常时间复位――清除所有设置清除――只起到清除定时设置不动作的功能,指删除1-14组中所设置的任一组(一组包括开和关,例:第二组设置为11:02开、11:03关,如果清除11:02,同时也会将11:03清除,恢复刚才清除,再按一下清除键即可,恢复后这一组定时会执行动作)随机――设置的定时开关由电脑决定动作与不动作开/关――切换接通状态(直接按该键即可切换):MANUAL ON为常开; AUTO为自动;即定时设定起作用; MANUAL OFF为常关指示灯:电源――电源状态指示灯接通――定时开关状态指示灯二、星期设置――按“时钟”键不放开,再按“星期”键可切换星期一至星期日。
三、北京时间设置――按“时钟”键不放开,再按“校时”设定小时;按“校分”设定分钟。
每次分钟更改后,秒钟重新从0开始计时。
(注意:北京时间设置应在星期设置好后再设置)。
四、定时设置――按“定时”键进入定时模式,如图1所示,再按“校星期”键设定星期,共有10组不同的星期设定(如下所示)①一、二、三、四、五、六、日,单独一天即每一星期只执行一天;②一、二、三、四、五、六、日;③一、二、三、四、五;④六、日;⑤一、二、三、四、五、六;⑥一、三、五;⑦二、四、六;⑧一、二、三;⑨四、五、六;⑩一、三、五、日。
例1:如设定在24小时内开关并且以此设定为每天循环,那么选择星期组第②(也就是每天都重复循环执行所设定开关);例2:如设定只须在星期六和星期日起作用,则选择第④;例3:如只选择星期一执行所设定开关,那么每一星期就只执行这一天,则选择第①组。
星期设置好后,按“校时”键设定小时,按“校分”键设定分钟。
总共有14组定时开关,即28个开(ON)和关(OFF),第一组中的开(ON)设定好后继续按“定时”键进入第一组的关(OFF)如图2所示,设定好后,再按“定时”键进入第二组进行设置,以此类推,重复以上操作进行设置。
定时宝wd-b02定时插座使用说明书
![定时宝wd-b02定时插座使用说明书](https://img.taocdn.com/s3/m/845f460ba58da0116d174947.png)
定时宝WD-B02/D02说明书产品功能:1、一次开关功能:即,可以设置几点开几点关,最多可设置一组开关,选择“执行一次”模式,程序只执行一次,执行结束后进入无定时状态,以后不会再次启动或关闭。
2、每日开关功能:即,可以设置每天的几点开几点关,最多可设置一组开关,选择“循环执行”模式,程序永久循环运行,每天都会按时开关,不会结束。
3、一键启动功能:即,如果需要的定时时间跟上一次一样,则不需要重新设置,在无定时状态下,按住确定键2秒,即可恢复上一次定时,非常方便。
适用范围:一次开关功能每次执行结束后会进入无定时状态,下一次使用无需重新设置,只需要按住确定键两秒就可以恢复上一次定时,因此特别适合定时煮粥、煮饭、烧水等情况。
每日开关功能则使用范围非常广泛,凡是需要每天固定时间开关的一切电器设备均适用于此功能。
每日开关功能与一次开关功能使用情况的区别特点是,适合每日开关功能的电器往往都是每天都要使用,而且每天的开关时间都一样,或者偶尔某一天不使用但定时器自动开关不影响安全;使用一次开关功能的电器往往是虽然经常使用,但偶尔某些天不需要使用但又不允许自动通电或关闭等情况,例如,假如某一天不需要煮饭,如果用每日开关功能则第二天到了时间仍然会按时启动和关闭,这样会造成用电事故,因此最适合用一次开关功能。
使用说明:按键说明定时键:设置定时时钟键:设置定时器当前的时钟时间取消键:①取消当前正在进行的设置行为,之前所设置的内容无效,不会被保留②长按2秒钟可以取消正在运行的定时程序,进入无定时状态开关键:更改定时器当前的开关状态左右键:设置定时或设置时钟的过程中移动光标的位置+ -键:控制光标所在位置数值的变化确定键:①确定并执行正在设置的内容②无定时状态下,长按2秒可以恢复启动上一次的定时程序复位键:重新启动定时器使用说明:一、无论设置定时,设置时钟还是设置开关状态,都需要按确定键后才能设置有效。
二、设置时钟→先按时钟键→按左右键移动光标位置,按“+ -”切换数值变化→按确定键设置完成三、设置定时→先按定时键→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置具体的开关时间和开关命令→根据自身需要将光标移动到屏幕右下角,可以用“+ -”键设置定时模式为“执行一次”或者“循环执行”→按确定设置完成注:定时器的命令执行方式是先执行第一条,再执行第二条,不会在第一条命令没执行的情况下执行第二条指令。
洗衣机定时控制器说明书正文
![洗衣机定时控制器说明书正文](https://img.taocdn.com/s3/m/17b8bb597f1922791788e821.png)
目录1 选题背景 (2)1.1 主要任务 (2)1.2 技术要求 (2)1.3 指导思想 (2)2 方案论证 (2)2.1 设计思路 (2)2.2 基本原理 (3)3 主要电路及工作原理 (3)3.1 74LS192的逻辑功能 (3)3.2 递减计数器与时间显示 (4)3.3 产生1HZ脉冲电路 (6)3.4 74LS138的逻辑功能 (7)3.5 工作状态显示电路 (7)3.6 蜂鸣器的设计 (8)3.7 总电路图 (9)4 安装调试步骤及测试 (9)5 设计结论 (9)6 体会与改进 (9)7 元器件清单 (10)参考文献资料 (11)正文1 选题背景洗衣机解放了我们的双手,极大地方便了我们的生活。
随着社会的发展,全自动洗衣机越来越受人们的青睐,从而使我们的生活更加舒适方便。
而说到全自动洗衣机,我们总能想到其中的数字倒计时时间显示控制各种部件的状态,使得整个洗衣机系统可以正常运转。
所以洗衣机定时控制器的设计尤为重要。
1.1 主要任务设计一个洗衣机定时控制器,它的工作模式为下图所示1.2 技术要求(1) 洗涤时间在0--99分钟内由用户自行设定,单位为每分钟;(2) 用两位数码管对洗涤过程作计时显示(以分钟为单位),直到时间到而停机;⑶当定时时间到时,在洗衣机停止工作的同时发出音频信号提醒用户注意。
1.3 指导思想通过555电路制成振荡器产生方波,为电路提供脉冲信号。
通过可加可减计数器74LS192实现时间倒计时功能,在通过各引脚不同的电平状态来控制洗衣机的正反暂停状态,用数码管显示时间。
2 方案论证2.1 设计思路(1)、对于洗衣机电机的工作顺序:“启动——>正转20s——>暂停10s——>反转20s ——>暂停10s——>正转20s——>……——>时间到停止”设计一个定时器控制洗衣机的电机的运转,由其正传反转及暂停时间分析知道洗衣机运转的周期为60s,并且呈现周期循环,知道时间到停止为止。
定时开关控制器测试说明书
![定时开关控制器测试说明书](https://img.taocdn.com/s3/m/bd16a34fcf84b9d528ea7a17.png)
定时开关控制器测试说明书目录一、前言 (2)1.1目的 (2)1.2词汇说明 (2)1.3显示说明 (3)1.4接口说明 (3)1.5几点原则说明 (3)二、测试说明 (4)2.1自动上电 (4)2.2自动断电 (4)2.3强制上电 (4)2.4强制断电 (4)2.5强制初始化 (4)2.6上位机实现强制开机、关机、初始化 (4)2.7其他 (4)三、测试步骤 (5)3.1指示灯观察 (5)3.2可在输入上电情况下设置各种参数 (5)3.3正式测试 (5)3.3.1按时正常上电和断电 (5)3.3.2来电时间在应上电时间内 (5)3.3.3来电时间在应上电时间内,但离自动断电时间仅5秒 (6)3.3.4输出上电情况下,应上电时间内,强制断电 (6)3.3.5输出断电情况下,应断电时间内,强制上电 (6)3.3.6自动断电标志复位,应断电时间内,强制断电 (6)3.3.7自动上电标志复位,应上电时间内,强制上电 (6)3.3.8自动上电标志复位,自动断电标志复位,强制断电 (6)3.3.9自动上电标志复位,自动断电标志复位,强制上电 (6)3.3.10初始化 (6)3.3.11读取控制器时钟、写控制器时钟 (6)一、前言1.1 目的实现交流220V市电的定时开关,可编程修改各参数,特殊情况下可强行开关。
主要用于控制自助打印机系统。
1.2 词汇说明标准时钟:准确时间,通常指上位机时间。
控制器时钟:定时开关控制器时间。
通常以上位机时间来校正(开机时和关机时由上位机主动操作)。
输入上电:是指输入端与交流220V市电连接。
输入断电:是指输入端未与交流220V市电连接。
注:以下所有说明在未指明情况下皆指输入上电情况下。
输出上电:是指输出端与输入端导通,即输入端有电时输出端即有电。
输出断电:是指输出端与输入端隔离,即即使输入端有电输出端也没电。
自动上电时间:每天自动上电时间(默认值:08:00)。
自动断电时间:每天自动断电时间(默认值:18:00)。
24小时程控定时器使用说明书
![24小时程控定时器使用说明书](https://img.taocdn.com/s3/m/c2dbc4d5360cba1aa811daae.png)
24小时程控定时器使用说明书1概述24小时程控定时器是一种能定时。
带有程序控制电源通断的装置。
能在24小时内,预先设定控制时间范围,从而有效地控制用电器具的开启和关闭。
2技术数据电源AC220V50HZ 最大负载电流:10A 定时范围;15min-23h45min 最小设定单位:15mim 开关控制数最大48次工作方式:连续工作制3工作原理与特点程控器系用同步电机驱动齿轮减速,实现24小时转一圈,由定时插片处于上,下的不同位置,控制定时器内微动开关的接通或断开,从而达到控制用电器具的电源自动开启和关闭。
与一般的定时器不一样了!对家用电器的使用有极大的安全性,本产品体积小,使用方便。
4控制开关功能控制开关"ON"和"T"二个位置,当往上拨时,置于"ON"位置时,指示灯常亮,此时定时功能丧失,电器用具不受控制。
当控制开关往下拨时置于"T"位置时,定时器的功能恢复了。
5使用方法1设定定时范围,根据你的需要,何时接通被控电器就将此时此刻的刻度圈下方的定时插片按下,按下一个定时插片,定时范围为15min;按下二个插片,定时范围为30min;依次类推。
2插上电源往顺时针方向旋转把现在的时间对准当箭头上。
就OK了注:1定时插片必须上下按到位。
2用电器具的功l率不得超过规定值。
3每次插上定时器需对好现在时间。
例如:现在是上午9:00钟,我想在下午16:00钟煮饭大约煮30分钟。
我在16:00—16:30之间的定时插片按下两片.插上电源往顺时针方向旋转,箭头对准9:00钟就好了。
程序控制定时器(以下简称:程控定时器)由北京多维精控计算机技术开发中心研制成功,具有多项专利技术。
本产品是通用的程序控制定时器,具有多路设置灵活的定时器。
设置时无需编程,也不需要类似可编程控制器(PLC)那样设计梯形图,而是采用填表设置的方法代替繁琐的编程工作,操作使用非常方便,被称为:无需编程的“PLC”。
定时继电器工作原理
![定时继电器工作原理](https://img.taocdn.com/s3/m/edd76a98760bf78a6529647d27284b73f3423607.png)
定时继电器工作原理嘿,朋友们!今天咱来唠唠定时继电器这玩意儿的工作原理。
你说这定时继电器啊,就像是一个特别靠谱的时间管家。
它能在你设定好的时间点,准确地执行任务,就好像你跟它说:“嘿,到点了就帮我把这个开关打开或者关上。
”想象一下,你要煮个鸡蛋,你希望水开了之后过五分钟再把火关掉,这时候定时继电器就派上用场啦!它能帮你精确地控制时间,不会让鸡蛋煮老了或者没煮熟。
定时继电器里面呢,有好多小零件一起合作。
就好像一个团队一样,每个成员都有自己的职责。
比如说有个叫定时器的家伙,它就专门负责记时间,滴答滴答地走着,就像个小闹钟。
还有个开关,到了时间它就会听话地动起来,该开就开,该关就关。
这定时继电器啊,可真是神通广大!在好多地方都能看到它的身影呢。
比如那些自动化的生产线,它能准确地控制每个步骤的时间,让生产过程有条不紊地进行。
还有家里的一些电器,像那种定时开灯关灯的小夜灯,不也是靠它嘛。
咱再想想,要是没有定时继电器,那得有多麻烦呀!你得一直盯着时间,自己手动去开关,多累人呀!而且还容易出错呢。
但是有了它,你就可以放心地去干别的事情,等时间到了,它自然会把事情办好。
定时继电器不就像是我们生活中的一个小助手吗?默默地帮我们管理时间,让一切都变得井井有条。
它虽然不大,但是作用可不小呢!你说是不是呀?它工作起来也特别稳定,不会今天好用明天就不行了。
只要你设置好了,它就会一直可靠地工作下去,就像一个忠实的伙伴。
而且哦,这定时继电器的种类还挺多的呢!有机械的,有电子的,各有各的特点和用处。
就像不同的人有不同的性格和本领一样。
哎呀呀,这定时继电器可真是个神奇的东西呀!它让我们的生活变得更加方便,更加高效。
让我们能更好地掌控时间,去做自己想做的事情。
难道你不觉得它很厉害吗?反正我是觉得它超级棒的啦!所以呀,大家可别小看了这个小小的定时继电器哦!。
泵宝中文说明书
![泵宝中文说明书](https://img.taocdn.com/s3/m/753e68a6d1f34693daef3ed9.png)
水泵控制器非常感谢您选用水泵智能控制器,为了您正确使用本控制器,请在使用前仔细阅读本说明书,并妥善保存以供今后参考。
快速安装指南接线按控制器接线示意图,接好电源线和探头线。
过载设定将控制器内面板上的三档开关拨至“过载设置”,再左右调节控制器内面板上的电位器旋钮,调至您需设定的数值,空载设置指示灯会闪3下熄灯既表示设定ok。
试运行安装及设定完成后,按启动键试运行,试运行如还遇到其它困难,请详细阅读本说明书或与我司经销商联系!具体详细使用规则,以此说明书为准!注意事项注意事项1、安装本控制器时,一定要严格遵守国家电工操作规程,请勿带电作业,请专业电工安装,否则有可能出现触电事故!2、本控制器未装漏电保护开关,漏电无保护,可能引起严重的安全事故,请用户自行加装漏电保护装置。
3、如果本控制器未带空气开关,使用时必须增加空气开关,否则不能起到有效过载保护。
4、设定过载电流必须与电机正常工作电流相符,否则不能起到有效过载保护。
5、电机过载等故障后,务必先排除故障,再按启动键则重新启动。
如不排除故障,让电机启动,控制器和电机都很容易烧坏。
6、如电机频繁启动或超负荷工作,必须选用比电机功率大一个型号的水泵智能控制器,否则有可能烧坏电机或造成事故!7、本产品在一般情况下能起到保护作用(如过载等),能在部份情况下有效地保护电机,降低电机返修率,但不是所有情况下都能保护电机不被烧毁,例如:电机本身的质量问题或雷击等。
8、本公司只对本产品进行保修或维修,如用户使用本产品后,电机还出现故障或烧机,本公司不负责维修或赔偿!另外由于机器故障对用户造成的影响,本公司也不承担责任,例如:排污时由于机器故障造成地下室被淹等。
9、控制器安装环境要求:请安装在室内,避免太阳直接暴晒,或者淋雨。
使用温度:-10℃至40℃湿度:相对湿度不大于90%海拔高度:不超过2000m探头线耐温:105℃01 使用安装说明书一、产品包装水泵智能控制器说明书探头安装螺丝及胶塞1台1本1套各3个二、产品特点♦采用数码芯片控制,集上、下液位和压力自动控制于一体♦具有自动、手动两种工作模式可供选择♦具有过载、空载、超低压等保护功能♦具有空载重启时间1~240分钟可调♦具有故障记忆功能,5次故障原因可能轻易查阅♦专利交流数码讯号检测功能,探头更耐用♦安装方面,调试简单三、主要技术参数1、静态功率小于3.5W,动态功率小于4.5W;2、出厂默认值:A.过载设定默认值为:1.5KW为8A,2..2KW为11A;B.空载设定值为00.0A,空载保护后自动恢复时间为30分钟;3、最大控制距离:500米;4、过载保护反延时特性,时间误差为±15%:过载倍数 1.2倍 1.5倍2倍3倍5倍保护时间 50秒30秒15秒6秒1秒四、安装接线指南1、将控制器固定在墙壁上,打开接线盒,按标签提示接好电源、水泵。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
定时宝DJ-B04/CO4使用说明书
产品功能
1、间隔定时开关功能。
举例:每间隔10分钟,通电10秒钟。
有时也被叫做间歇定时、循环倒计时、无限循环。
2、倒计时功能。
即常见的倒计时多长时间开或者关。
3、倒计时一键启动功能。
即下一次使用倒计时的时候如果跟上一次的倒计时时间一样,则无需重新设置,按住倒计时键2秒钟,即可一键恢复启动上一次倒计时程序
适用范围:
间隔定时的使用范围非常广泛,凡是开关间隔时间固定的用电设备均可以使用该功能,例如加湿、充氧、自动浇灌、水族类设备、水泵等;
倒计时功能的使用范围是所有定时类产品中使用最广泛的,一切需要倒计时开关的用电设备均适用此功能
使用说明:
显示说明:
①显示当前的开关状态,如果显示是开,则接通电源后指示灯会亮,会有电流通过,如果
是关则相反。
②倒计时定时的时候显示倒计时读秒,间隔定时的时候显示箭头所指示命令的剩余时间,
无定时状态下全部为0。
③显示定时器正在执行的间隔定时命令,没有间隔定时的时候全部显示为横杠,即为空值。
④显示当前的定时状态,“定时中”表示有定时程序正在运行,“无定时”表示当前没有定
时程序正在运行。
按键说明
定时键:设置间隔定时
倒计时键:①设置倒计时
②长按2秒倒计时键可以一键恢复启动上一次倒计时程序,无需设置
取消键:①取消当前正在进行的设置行为,之前所设置的内容无效,不会被保留
②长按2秒钟可以取消正在运行的定时程序,进入无定时状态
开关键:更改定时器当前的开关状态
左右键:设置定时的过程中移动光标的位置
+ - 键:控制光标所在位置数值的变化
确定键:确定并执行正在设置的内容
复位键:重新启动定时器
使用说明:
一、无论设置间隔定时,设置倒计时还是设置开关状态,都需要按确定键后才能设置有效。
二、设置间隔定时
→先按定时键
→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置间隔时间和通电时间
→按确定键完成设置
三、设置倒计时
→先按倒计时键
→左右键移动光标位置,按“+ -”键切换数值变化,根据自身需要设置倒计时时间和倒计时开关命令(默认为倒计时关)
→按确定键完成设置(定时器会自动变为与开关命令相反的开关状态)
四、设置开关状态
→先按开关键
→继续按开关键切换当前的开关状态
→按确定键设置完成
五、取消定时
按住取消键不放2秒钟可以取消正在运行的定时程序,进入无定时状态,开关状态保持不变
使用案例说明
1、假如您的自动浇灌系统需要每间隔一个小时喷水5分钟
→先按定时键
→左右键移动光标位置,按“+ -”键切换数值变化,设置间隔时间为1小时,设置通电时间为5分钟
→按确定键设置完成,插上电源以后定时器会每隔一小时通电5分钟
2、假如您的水泵每次需要倒计时20秒将水箱充满水
→先按倒计时键
→左右键移动光标位置,按“+ -”键切换数值变化,设置倒计时时间为20秒,设置倒计时命令为关(定时器默认为关)
→按确定键设置完成,定时器会自动变成通电的状态,20秒后关闭,进入无定时状态(如果下一次还是需要充水20秒,则无需设置,只需按住倒计时键2秒,即可一键恢复启动上一次倒计时程序,非常方便)
产品规格
额定电压:220V 最大电流:B04 10A / C04 15A
工作频率:50HZ 最大功率:B04 2200W / C04 3200W
使用寿命:DJ-B04:2200瓦10万次DJ-C04:3200瓦10万次
时间设置范围:1秒~24小时可设置精度:1秒
电池:内置可充电电池固有损耗:≤2W
特殊情况说明
1、当有定时程序正在执行时,进入设置画面,则定时程序转入后台照常执行,不会因为进入设置过程而中断定时程序的执行,只有用户设置完新程序并按确定键后,才会擦除原有的定时程序而执行新的定时程序。
2、如果定时器在脱离电源很久不用的时候屏幕不显示,则可能内置可充电电池没电了,插上电源后充电2-3个小时即可恢复正常显示。
3、如果定时器没有按照预定时间开启或关闭,请查看定时命令是否设置正确,如设置无误请联系公司客服。
注意事项
1-应该先将定时器接到电源上后再将用电设备接到定时器上,严禁先将定时器连接用电设备后再接到电源上
2-本产品所接用电设备总功率,不得超过最大额定功率
3-本产品属电子产品,不得做儿童玩具玩耍
4-请在干燥环境下使用本产品
5-请勿擅自拆卸定时器,如需维修请找专业电工或专业人士
6-因本产品属于电子产品,其正常运行和寿命受到空气湿度、震动强度及元件故障概率等因素影响,因此严禁将定时宝用在可能造成重大生命财产损失的用电设备上,如手术设备等,用到其他用电设备上也需要充分考虑停电及故障概率所造成的影响。
质保事项
本品自购买之日起一年内为保修期,在此期间出现非人为质量问题,本公司将负责免费维修
以下情况之一者,不在保修范围之内:
1-消费者因使用、维护、保管不当造成损坏的
2-擅自拆卸产品造成损坏的
3-因不可抗拒力造成损坏的
4-超过保修期的
(本公司产品在不断更新中,如果您所购买的产品与《产品使用说明书》中所描述的产品外观、技术参数等有出入,请以实物为准。
本公司保留《产品使用说明书》的解释权。
有不详之处请致电咨询。
)。
