x工程降水井计算

合集下载

基坑降水计算

基坑降水计算

基坑降水计算一、降水量及降水井数量1、段落1计算基坑挖深12m,要求水位降至坑底下1.0m,设计采用管井降水,微承压水层渗透系数根据勘察报告提供值为4.0×10-5 ,取0.035m/d。

悬挂式止水帷幕段1:降水范围平面近似矩形,长:170m、宽:30m,面积约5100㎡,长宽比约6,按等效大井计算涌水量。

1)计算参数的选择本工程拟建场地内微承压水埋深在5.6m,相应标高约为-2.15m。

承压水层的厚度M=10m设计降水深度s=1m等效半径r0=√A/3.14=40.3m抽水影响半径RR=10S√k=10×1×√0.035=1.85mS——降水深度()mm dk——渗透系数(/)2)基坑涌水量按承压非完整井计算Q =2.73kMs lg [(R +r0)/r0]+M −l llg ⁡(1+0.2M/r 0) =2.73×0.035×10×1lg [(1.85+40.3)/40.3]+10−33×lg ⁡(1+0.2×10/40.3) =13.9m 3/d按承压完整井计算Q =2.73kMs lg [(R +r0)/r0]=2.73×0.1×50×10.47lg [(33.1+31.9)/31.9]=13.9m 3/d3)降水井数量单井出水能力q′=120πrl√k 3=120×3.14×0.15×3×√0.0353=55.5m 3/d降水井数量n=1.2Q/q=1.2×13.9/55.5=1。

2、段落2计算基坑挖深18m ,要求水位降至坑底下1.0m ,设计采用管井疏干降水,微承压水层渗透系数根据勘察报告提供值为1.0×10-3 ~ 1.0×10-4cm/s (即:0. 864 ~ 0.0864m/d ),取1~0.1m/d(根据土层分布综合判断平均渗透系数应取0.1m/d)。

井点降水计算

井点降水计算

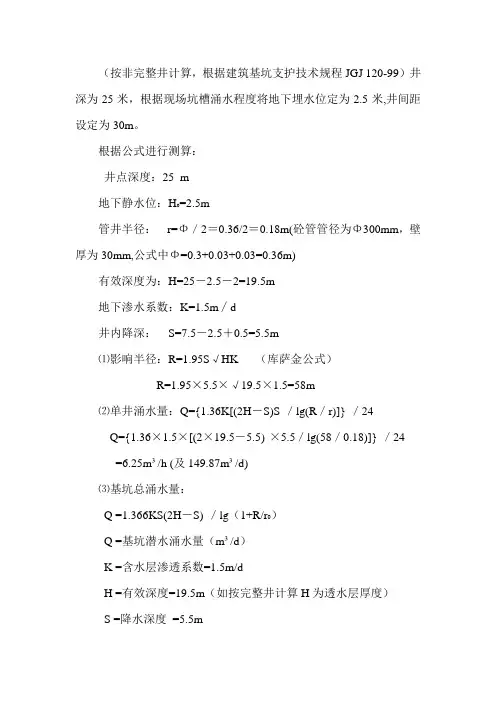

(按非完整井计算,根据建筑基坑支护技术规程JGJ 120-99)井深为25米,根据现场坑槽涌水程度将地下埋水位定为2.5米,井间距设定为30m。

根据公式进行测算:井点深度:25 m地下静水位:H0=2.5m管井半径:r=Φ/2=0.36/2=0.18m(砼管管径为Φ300mm,壁厚为30mm,公式中Φ=0.3+0.03+0.03=0.36m)有效深度为:H=25-2.5-2=19.5m地下渗水系数:K=1.5m∕d井内降深:S=7.5-2.5+0.5=5.5m⑴影响半径:R=1.95S√HK (库萨金公式)R=1.95×5.5×√19.5×1.5=58m⑵单井涌水量:Q={1.36K[(2H-S)S/lg(R/r)]}/24Q={1.36×1.5×[(2×19.5-5.5)×5.5/lg(58/0.18)]}/24=6.25m³/h (及149.87m³/d)⑶基坑总涌水量:Q =1.366KS(2H-S)/lg(1+R/r0)Q =基坑潜水涌水量(m³/d)K =含水层渗透系数=1.5m/dH =有效深度=19.5m(如按完整井计算H为透水层厚度)S =降水深度=5.5mR=影响半径=58mr0=基坑换算半径=√F/л因滏阳一路道路红线宽度为50米,雨水管位于中心线南北两侧13.5m污水管位于道路中心线两侧15m,井位位于北侧雨水管4m处,基坑模拟宽度为42米,长度为50米。

r0=基坑换算半径=0.29×(a+b)=0.29×(42+50)= 26.68mS =降水深度=5.5mQ=1.366×1.5×5.5(2×19.5-5.5)/lg(1+58/26.68)=752.05m³/d按100米为一个施工段,每个井点出水量为降水井数量:n=1.1Q/q每天抽水量150m³/dn =752.05x2/150≈3以100米为一个施工段,应该布置3个井点同时降水,间距为30m 抽水天数=总储存量(w)/每天抽水量W=mv或w=mahV含水层体积V=基坑面积x降水深度hm含水层给水度0.15v=42X100X5.5=23100m³V =23100X0.15=3465m³抽水天数=3465/149.87x3=7.7天。

深井降水计算方法

深井降水计算方法

一、前言近几年,深井降水利用较多,但有些单位在计算过程中采用的公式不当,或者考虑的因素不周,最终会造成降水的失败,最后不得不加井,这样既费钱又费时间,下面就以本人在深井降水方面的经验来和大家探讨。

二、深井降水概念深井(管井)井点,又称大口径井点,系由滤水井管、吸水管和抽水设备等组成。

具有井距大,易于布置,排水量大,降水深(>15m),降水设备和操作工艺简单等特点。

适用于渗透系数大(20-250m3/d),土质为砂类土,地下水丰富,降水深,面积大、时间长的降水工程应用。

三、深井设计1、计算思路第一步将基坑进行等效化为一口大井,第二步确定基坑总的涌水量,第三步确定单井出水量,第四步确定井的数量。

2、参数的确定与计算1)、设计水位降深水位降深在满足施工要求的时候,应尽量选择较小水位的降深,一般降到操作面下0.5m即可(有特殊要求的除外),这样可最大程度上避免降水对地层的影响,不至于造成地基承力的下降。

2)、井深及井径的选择要想使水位降低至操作面下,可以有两种途径,一种是加大井的直径和井的深度,即增大单井的落差,从而达到使最高水位降至操作面下0.5m.另一种通过均匀布井,控制单井的落差,使水位均匀降至设计要求。

前一种布井少,对地层扰动大,如建筑物对地基要求高时,此方法不可采用(除非施工后注浆),且此方法对原有建筑物也会带来较大的不利影响;后一种方法可能布井较多,但对地层扰动小,对原有建筑的危害也较小,因此条件允许时应优先选用后一种方法。

另外井深还要考虑单井的出水量与自已现有的水泵配套。

井深主要是根据水位降深、所需要的单井出水能力、水泵的进水口的位置、含水层的厚度、及泥浆淤积深度等因素进行选择。

井径的选择要综合考虑以下几种因素:A、单井要求的出水量;B、水泵的直径;C、当地施工机械,及井管的规格,如选用市场常用的规格,价格可能会便宜对控制成本有益。

3)、渗透系数的选择渗透系数是降水计算中重要的参数,此参数可以从地质报告中选取,但在大面积布井前,须重新验证,或者搜集附近的实际数据作为参考。

降水计算书

降水计算书

北通220KV架空线入地(新城基业)工程降水井计算书一、降水井深度设计:Hw= Hw1+ Hw2+ Hw3+ Hw4+ Hw5其中:Hw:降水井深度(m)Hw1:基坑深度Hw2:降水水位距离基坑底要求的深度Hw3:iri为水利坡度。

取i=1/4,r为降水井分布范围内的等效半径。

Hw4:降水井过滤器工作长度取1mHw5:沉砂管长度取3m二、基坑涌水量计算以100米为一计算段流量计算公式为:Q= 1.366K(2H-S)SIgR-Igr其中:Q:出水量(m3/d)K: 渗透系数(m/d)本工程为K =1.2(m/d)S:基坑设计水位降深值(m)Hm: 1/2S(m)I: 3(m)H:潜水含水层厚度(m):H=S+hm+IR:井群影响半径(m):R=2S*(H*K)-2r: 基坑等效半径(m)单井出水量:q= ld *24 =1*300*24 =40.00(m3/d)a 180井点数:n=Q/q井距: m=100/n三、详细计算(一)过河段计算1、井深计算已知:设计过河段设计河底高程14.65m,基底高程最低点8.25m,得出Hw1=6.4m,降深1m后高程为7.4m,得出Hw2=1m,基础宽度B=5.6m,则r=1/2*5.6+11.2=14m,得出Hw3=1/4*14=3.5mHw=6.4+1+3.5+1+3=14.90m 井深取15m,施工中不小于15m。

2、涌水量计算:现状地下水位14.65m,降深后高程7.25m,则S=7.4mH=7.4+1/2*7.4+3=14.1mR=2*7.4*(14.1*1.2)-2=57.90mr=14mQ= 1.366*1.2*(2*14.1-7.4)*7.4 =409.19(m3/d)Ig57.90-Ig14井点数:n=Q/q=409.19/40.00=10.23=11(眼)井距:m=100/n=100/11=9.09m 取m=8m3、过河段降水井深度不小于15m,在隧道中线两侧14m处错开布置,每侧降水井间距8m。

管井降水计算方案

管井降水计算方案

环湖北路建设工程施工二标段基坑降水计算书一、场地岩土工程情况第①层杂填土,含有粉土、砖块、炉渣,碎石、植物根等。

结构松散,成分杂乱、不均匀。

K2+480—K2+840段位于鱼塘与菜地之间。

层底标高介于776.76—777.74m。

第②层粉土,褐灰色。

含云母、煤屑、氧化铁铝、混有砂粒等。

湿,中密。

无光泽反应。

具有中等压缩性。

该层含水量平均值为%,该层天然孔隙比平均值为0.739.层底标高介于7—77m之间。

第③层中砂,褐灰色,饱和,松散,含石英、长石、云母等。

含土量较小。

颗粒级配较差,磨圆度较差。

揭露层厚—。

第④层粉质粘土,褐灰色。

含云母、煤屑、氧化铁铝等。

软塑~可塑。

该层揭露层厚介于2.7~9m之间。

K2+850—地下水埋藏于自然地表下~m,标高在—之间,属孔隙潜水。

主要接受大气降水、沿线池塘、水渠浅层补给及晋阳湖深层补给。

二、降水方案的选择本工程地质条件主要为粉土、砂土。

现场基坑深度为m,根据该场地附近地区的已有降水经验,拟采用管井井点降水方案降低地下水位,即在沿基坑纵向两侧布设一定数量的管井,由管井统一将地下水抽出,从而满足基础施工对降水的要求。

三、降水模型选择及设计计算1、降水模型的选择假定:由于第④层粉质粘土的渗透系数远小于其它土层的渗透系数,近似将第④层视为不透水层。

〔1〕含水层厚度:H=第2层土层厚度+第3层土层厚度=11.5m,〔2〕管井深度:依据JGJ/T111-98《建筑与市政降水工程技术标准》,井点管深度为:H W=H W1+H W2+H W3+H W4+H W5+H W6式中:H W—降水井深度H W1—基坑深度,取mH W2—降水水位距离基坑底要求的深度,取mH W3—水力坡度作用基坑中心所需增加的深度。

由于基坑等效半径r=4m,按照降水井分布周围的水力坡度i为1/10~1/15,如降水井需影响到基坑中心,所需的降水管井深度H W3=r*i,取H W3=m,原理如以下图:r-基坑等效半径R-降水影响半径S-降水深度H-水层厚度H W4—降水期间地下水位幅度变化。

井点降水计算计算书范例

井点降水计算计算书范例

井点降水计算书计算依据:1、《建筑基坑支护技术规程》JGJ 120-20122、《建筑与市政降水工程技术规范》JGJ/T111-983、《建筑施工计算手册》江正荣编著4、《基坑降水手册》姚天强编著一、水文地质资料二、计算依据及参考资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ120-2012),同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

三、计算过程示意图1、基坑等效半径不规则块状基坑:r o=(F/π)0.5=(2000/π)0.5=25.231m2、平均渗透系数k=∑(k i×h i)/∑h i=(1×0.8+0.1×3+3×6+12×8.857)/(0.8+3+6+18.657)=6.72m3/d3、井点系统的影响半径R0S d= H1+s-d w=5+0.5-0.2=5.3mS w= H1+s-d w +r o×i =5+0.5-0.2+25.231×0.15=9.085m潜水含水层:R=2S w(kH)0.5=2×9.085×(6.72×18.657)0.5=118.689mR0=R+r o=118.689+25.231=143.92m4、井点管的长度H d≥H1+s+r o×i+h+l=5+0.5+25.231×0.15+0.2+1=10.485m5、基坑涌水量计算基坑远离边界:Q=πk(2H-S d)S d/ln(R0/r o)=3.14×6.72×(2×18.657-5.3)×5.3/ln(143.92/25.231)=2057.265m3 /d6、单井出水量q0=120π×r s×l×k1/3=120×π×0.025×1×6.721/3=17.785m3/d7、井点管数量n=1.1Q/q0=1.1×2057.265/17.785=1288、集水管总长不规则块状基坑:La=C=600m9、井点的间距L d=L a/(n-1)=600/(128-1)=4.724m10、校核水位降低数值q=πk(2H-S w) S w /(ln(R/r w)+Σ(ln(R/(2r0sin(jπ/n)))))=3.14×6.72×(2×18.657-9.085)×9.085/(ln(118.689/0.04)+Σ(ln(118.689/(2×r0×sin(jπ/n)))))=27.099m3/dS i=H-(H2-q/(πk)×Σln(R/(2r0sin((2j-1)π/2n))))0.5=18.657-(18.6572-27.099/(3.14×6.72)×Σl n(118.689/(2×r0×sin((2×j-1)×π/(2×n)))))0.5=8.933m≥S d=5.3m满足要求!。

井点降水计算计算书

井点降水计算计算书

井点降水计算书计算依据:1、《建筑基坑支护技术规程》JGJ 120-20122、《建筑与市政降水工程技术规范》JGJ/T111-983、《建筑施工计算手册》江正荣编著4、《基坑降水手册》姚天强编著一、水文地质资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99),同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

三、计算过程示意图1、基坑等效半径矩形基坑:r o=0.29×(A+B)=0.29×(30+40)=20.3m2、平均渗透系数k=∑(k i×h i)/∑h i=(1×0.8+0.1×3+3×6+12×7.488)/(0.8+3+6+7.488)=6.302m3/d3、井点系统的影响半径R0S= H1+s w-d w=5+0.5-0.2=5.3m潜水含水层:R=2S(kH)0.5=2×5.3×(6.302×17.288)0.5=110.641mR0=R+r o=110.641+20.3=130.941m4、井点管的长度H d≥H1+s w+r o×i+h+l=5+0.5+20.3×0.15+0.2+1=9.745m5、基坑涌水量计算基坑远离边界:Q=1.366k(2H-S)S/lg(R0/r o)=1.366×6.302×(2×17.288-5.3)×5.3/lg(130.941/20.3)=1649.89 8m3/d6、单井出水量q=120π×r s×l×k1/3=120×π×0.025×1×6.3021/3=17.409m3/d7、井点管数量n=1.1Q/q=1.1×1649.898/17.409=1058、集水管总长矩形基坑:La=2×(A+B)=2×(30+40)=140m9、井点的间距Ld=La/(n-1)=140/(105-1)=1.346m10、校核水位降低数值S j=H-(H2-Q/(1.366k)lg(R0/r o))0.5=17.288-(17.2882-1649.898/(1.366×6.302)lg(130.941/20 .3))0.5=5.3m≥S=5.3m满足要求!。

XX项目基坑降水专项施工方案及计算书

XX项目基坑降水专项施工方案及计算书

降水设计说明一、工程概况XXXXXX基地建设项目基坑支护工程,基坑深度4.1米-4.9米,1-1至3-3基坑周长225.25米,基坑面积2284平方米。

项目地址XXXXXXXX。

二、降水设计原则及设计依据1.1设计原则1)工程降水为抽取地下水,因此必须以“安全至上、质量第一”为准则确保施工安全。

2)优先采用技术工艺成熟、施工效率高、成本较低、风险较低的管井降水方法。

3)充分考虑降水对周围建筑的影响。

4)本工程排水方式采用明排结合局部暗埋方式,排水时应具有畅通的排水管线。

5)必须制定各项应急预案措施。

1.2设计依据1.2.1文件资料A、《XXXXXX基地建设项目基坑支护工程设计图纸》B、《XXXXXX基地建设项目岩土工程勘察报告》1.2.2技术规范A、《岩土工程勘察规范》(2009年版)GB50021-2001;B、《建筑地基基础设计规范》GB50007-2011;C、《建筑基坑支护技术规程》JGJ120-2012;D、《建筑与市政降水工程技术规范》JGJ/T111-98;E、《建筑工程机械施工现场供电安全规范》GB50194-93;1.2.3降水施工前应进行抽水试验,获取相关水文地质参数,对本设计相关参数进行验证。

三、工程地质与水文地质条件3.1场地地层概述本场区勘察深度范围内,地基土自上而下分为如下6层1亚层。

杂填土①:杂色,稍湿,结构松散,密实度不均,为近期堆积,分布连续,成分主要以黏性土混碎石为主,含砂土及大量植物根系,局部含少量砖块、混凝土块。

厚度0.50-8.00m,平均2.70m;层底标高20.55-28.10m,平均26.34m;层底埋深0.50-8.00m,平均2.70m。

粉质黏土②:黄褐色,软可塑状态,中压缩性土,局部含粉细砂颗粒。

摇振反应无,稍有光滑,干强度中等,韧性中等。

该层分布不连续,厚度0.50-2.30m,平均1.44m;层底标高25.16-26.16m,平均25.69m;层底埋深2.40-4.70m,平均3.39m。

井点降水计算实例

井点降水计算实例

井点降水计算实例轻型井点降水施工方案1、工程简介着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况,即为什么要降水?2、降水方式方法及采取的措施现场井点布置,采用的设备型号,技术参数等。

3、降水工作中应注意的事项在降水施工过程中,技术、质量、安全、环保应注意的事项4、计算书(附后)本节主要讨论轻型井点降水有关计算轻型井点降水计算一、总涌水量计算1.基坑总涌水量Q(m3/d),即环形井点系统用水量,常按无压完整井井群,用下式计算公式:(2H―s)sQ=1.366KlgR―lgx02.单井井点涌水量q(m3/d)常按无压完整井,按下计算公式:(2H―s)sq=1.366KlgR―lgr式中:K—土的渗透系数(m/d);H—含水层厚度(m);s—水的降低值(m);R—抽水影响半径(m),由现场抽水试验确定,也可用下式计算:R=1.95s√H?Kr—井点的半径(m);x0—基坑的假想半径(m,当矩形基坑长宽比小于5时,可化成假想半径x0的圆形井,按下式计算:x0=√F/πF—基坑井点管所包围的平面面积(m2);π—圆周率,取3.1416;二、井点管需要根数井点管需要根数n可按下式计算:Qn=mq式中q=65π?d?l 3√ K式中:n—井点管根数;m—考虑堵塞等因素的井点备用系数,一般取m=1.1;q—单根井点管的出水量(m3/d);d—滤管直径(m);l—滤管xx(m);三、井点管平均间距井点管平均间距D(m),可按下式计算:2(L+B)D=n-1求出的D应大于15d,并应符合总管接头的间距(一般为80、120、160mm)要求。

式中:L—矩形井点系统的xx(m);B—矩形井点系统的宽度(m);四、例题某工程基坑平面尺寸见图,基坑宽10m,长19m,深4.1m,挖土边坡1:0.5。

地下水位-0.6m。

根据地质勘察资料,该处地面下0.7m,为杂填土,此层下面有6.6m的细砂层,土的渗透系数K=5m/d,再往下为不透水的粘土层。

x工程降水井计算

x工程降水井计算

第一章降水设计1 设计依据1.岩土工程勘察报告。

2.地下室基础平面布置图。

3.技术要求本工程±0.00标高为559.1m,勘察期间测得静止水位埋深2.30~6.90m,相对应水位高程552.69~553.30m之间,平均高程在552.74m左右。

根据区域水文地质资料,场地地下水位丰、枯水期年变幅一般为1.50~2.00m。

经调查,并结合场地地形地貌、地下水补给、排泄条件等,综合判定历年最高水位(抗浮设计水位)标高建议值可取555.00m。

地下室施工对降水安全性要求较高,为满足施工要求,地下水位须降至基底0.5m以下。

4.《建筑与市政降水工程技术规范》(JGJ/T111-98)5.《建筑基坑支护技术规程》(JGJ120-2012)2 降水设计在基坑范围内,当降水井把整个基坑范围内地下水形成包围下降到作业区底标高,整个作业区为干作业区,可开展施工。

根据详勘资料和成都地区水文地质相关资料,计算参数选用如下:1.开挖深度:作业区深度-7.6~-5.3m;2.降水井管距作业区边线不小于1.5~2.5m;3.设计降深:按最深基坑-7.6m考虑,s d=555.0-(551.8-0.5)=3.7m;4.含水层厚度:地下含水层厚取H=20.0m;5.水位降深值:s w=553.3-551.3=2.0m;6.渗透系数:由地勘资料,该场地砂卵石层平均渗透系数K 取22m/d 。

3 水文地质计算本工程地下室由综合楼和体育馆两个区域组成,降水设计时分成两部分单独进行计算。

1.降水验算基坑降水设计计算模型详见下图。

图一 基坑降水计算简图2.基坑中心点起算的等效半径 1o r =A 为基坑面积,综合楼地下室面积为8934.18m 22o r A 为基坑面积,体育馆地下室面积为16217.34m 23.潜水含水层的影响半径R2R s ==419.52ms w 为井水位降深,s w 小于10时取值为10m4.基坑涌水量综合楼部分:(2)ln 1d d o H s s Q k R r π-=⎛⎫+ ⎪⎝⎭=4252.12(m 3/d)体育馆部分:(2)ln 1d d o H s s Q k R r π-=⎛⎫+ ⎪⎝⎭=4827.33(m 3/d) 5.确定单井出水量120o s q r π=3/d) 6.求出管井数量综合楼部分:n= 1.1oQ n q ==11.81(口) 所以综合楼部分取管井数为12口井。

排水井降水计算书

排水井降水计算书

排水井降水计算书
1. 引言
本计算书旨在对排水井进行降水计算,以为相关工程提供必要
的数据和依据。

2. 计算方法
排水井的降水计算一般采用罗斯托克公式,该公式是根据降水
强度和排水井的容量来计算排水井的排水速率。

具体计算公式如下:\[Q = C \times A \times i\]
其中,\(Q\)表示排水速率,\(C\)表示罗斯托克系数,\(A\)表示
排水井的有效面积,\(i\)表示降水强度。

3. 数据输入
以下是进行排水井降水计算所需的数据输入:
- 排水井的有效面积(单位:平方米)
- 降水强度(单位:毫米/小时)
- 罗斯托克系数(根据实际情况选择合适的值)
4. 计算结果
根据输入的数据,通过罗斯托克公式进行计算,可以得出排水井的排水速率。

将计算结果提供给相关工程师或设计师,以便进行后续工程设计和规划。

5. 结论
排水井降水计算是设计和规划排水系统的重要工作,通过合理的计算和数据输入,可以获得准确的排水速率,为工程建设提供可靠的依据。

以上为排水井降水计算书的基本内容,希望能对您的工作有所帮助。

降水井深度计算公式

降水井深度计算公式

降水井深度计算公式降水井是指用于收集和储存雨水的设施,通常用于农田灌溉、城市街道排水和工业生产用水等。

在设计降水井时,需要计算出合适的井深度,以确保能够有效地收集和储存雨水。

本文将介绍降水井深度的计算公式,并探讨影响井深度的因素。

降水井深度计算公式通常基于降水量、地表径流和土壤渗透率等因素。

下面是常见的降水井深度计算公式:1. 根据降水量计算井深度。

降水量是指单位时间内单位面积上的降水量,通常以毫米/小时或英寸/小时表示。

降水量对降水井的设计具有重要影响,因为井深度需要足够大以容纳降水量。

降水量计算井深度的公式如下:\[ D = \frac{Q}{A} \]其中,D表示井深度(单位,米),Q表示降水量(单位,毫米),A表示井的有效面积(单位,平方米)。

根据降水量计算井深度时,需要考虑降水量的变化规律,例如降雨强度和频率,以确定合适的井深度。

2. 根据地表径流计算井深度。

地表径流是指雨水在地表流动的过程,通常由于地面不透水或土壤饱和导致。

地表径流对降水井的设计同样具有重要影响,因为井深度需要足够大以容纳地表径流。

根据地表径流计算井深度的公式如下:\[ D = \frac{Q_r}{A} \]其中,D表示井深度(单位,米),Q_r表示地表径流量(单位,立方米),A表示井的有效面积(单位,平方米)。

根据地表径流计算井深度时,需要考虑地形、土壤类型和地表覆盖情况等因素,以确定合适的井深度。

3. 根据土壤渗透率计算井深度。

土壤渗透率是指单位时间内单位面积上的水分渗透速率,通常以毫米/小时或英寸/小时表示。

土壤渗透率对降水井的设计同样具有重要影响,因为井深度需要足够大以容纳渗透的雨水。

根据土壤渗透率计算井深度的公式如下:\[ D = \frac{Q_p}{A} \]其中,D表示井深度(单位,米),Q_p表示渗透雨水量(单位,立方米),A表示井的有效面积(单位,平方米)。

根据土壤渗透率计算井深度时,需要考虑土壤类型、土壤含水量和地下水位等因素,以确定合适的井深度。

降水计算地下工程施工

降水计算地下工程施工

降水计算地下工程施工一、降水计算的重要性地下工程施工通常会遇到地下水位较高的情况,这就需要在施工前进行降水处理,以确保施工的安全和顺利进行。

而降水计算就是为了确定地下水位降低所需的排水量、排水方式和降水周期等关键参数,从而合理地制定降水方案,确保地下工程施工的顺利进行。

如果降水计算不准确,可能导致地下水位降不下来,影响施工进度,甚至造成工程质量问题。

二、降水计算的方法降水计算的方法有很多种,常见的包括理论计算法、试验计算法和经验计算法等。

其中,理论计算法是通过数学模型来计算地下水位降低的量和速度,具有较高的准确性;试验计算法是通过试验数据和经验公式来计算地下水位降低的量和速度,具有一定的准确性;经验计算法是通过以往的实际工程经验来计算地下水位降低的量和速度,具有一定的可靠性。

在实际应用中,通常会综合运用多种方法来进行降水计算,以提高计算的准确性和可靠性。

三、降水计算的误差降水计算存在一定的误差是不可避免的,主要有以下几个方面:1.地下水文化差异问题。

不同地区的地下水情况可能不同,导致降水计算的参数和公式存在一定的不确定性。

2.地下水位变化问题。

地下水位可能会随着时间的推移而发生变化,导致降水计算的准确性受到影响。

3.地下水位补给问题。

地下水位的补给可能会受到附近河流、湖泊、水库等水体的影响,导致降水计算的误差增大。

4.地下水位过程问题。

地下水位降低的过程可能会受到地质条件、排水方式等因素的影响,导致降水计算的误差增大。

四、降水计算的优化为了降低降水计算的误差,提高其准确性和可靠性,通常可以采取以下几个措施:1.加强地下水文化分析。

在进行降水计算前,应对工程所在地区的地下水情况进行详细调查和分析,以获取准确的地下水位数据和参数。

2.选用合适的降水计算方法。

根据工程的实际情况,选用合适的降水计算方法,避免盲目使用某种方法导致计算误差增大。

3.加强降水计算参数的调整。

根据计算结果和实际情况,及时调整降水计算的参数,确保计算的准确性和可靠性。

深井降水计算方法

深井降水计算方法

一、前言近几年,深井降水利用较多,但有些单位在计算过程中采用的公式不当,或者考虑的因素不周,最终会造成降水的失败,最后不得不加井,这样既费钱又费时间,下面就以本人在深井降水方面的经验来和大家探讨。

二、深井降水概念深井(管井)井点,又称大口径井点,系由滤水井管、吸水管和抽水设备等组成。

具有井距大,易于布置,排水量大,降水深(>15m),降水设备和操作工艺简单等特点。

适用于渗透系数大(20-250m3/d),土质为砂类土,地下水丰富,降水深,面积大、时间长的降水工程应用。

三、深井设计1、计算思路第一步将基坑进行等效化为一口大井,第二步确定基坑总的涌水量,第三步确定单井出水量,第四步确定井的数量。

2、参数的确定与计算1)、设计水位降深水位降深在满足施工要求的时候,应尽量选择较小水位的降深,一般降到操作面下0.5m即可(有特殊要求的除外),这样可最大程度上避免降水对地层的影响,不至于造成地基承力的下降。

2)、井深及井径的选择要想使水位降低至操作面下,可以有两种途径,一种是加大井的直径和井的深度,即增大单井的落差,从而达到使最高水位降至操作面下0.5m.另一种通过均匀布井,控制单井的落差,使水位均匀降至设计要求。

前一种布井少,对地层扰动大,如建筑物对地基要求高时,此方法不可采用(除非施工后注浆),且此方法对原有建筑物也会带来较大的不利影响;后一种方法可能布井较多,但对地层扰动小,对原有建筑的危害也较小,因此条件允许时应优先选用后一种方法。

另外井深还要考虑单井的出水量与自已现有的水泵配套。

井深主要是根据水位降深、所需要的单井出水能力、水泵的进水口的位置、含水层的厚度、及泥浆淤积深度等因素进行选择。

井径的选择要综合考虑以下几种因素:A、单井要求的出水量;B、水泵的直径;C、当地施工机械,及井管的规格,如选用市场常用的规格,价格可能会便宜对控制成本有益。

3)、渗透系数的选择渗透系数是降水计算中重要的参数,此参数可以从地质报告中选取,但在大面积布井前,须重新验证,或者搜集附近的实际数据作为参考。

土方工程降水方案计算

土方工程降水方案计算

土方工程降水方案计算一、引言土方工程是指通过开挖或填筑土石方来改变地表地形或地下结构的工程。

在进行土方工程施工时,降水是一个重要的工程技术问题。

因为土方工程常需要在水深较大的条件下进行开挖或填筑工作,如果不采取有效的降水措施,将会给施工带来很大的困难和风险。

因此,科学合理地设计降水方案对土方工程的安全和顺利进行至关重要。

二、降水方案的设计原则1. 减少降水量:通过加强排水系统,确保雨水迅速排出施工区域,减少降水对土方工程的影响。

2. 控制降水流量:通过合理的排水系统设计,控制降水流量,避免降水对施工造成过大的干扰。

3. 安全保障:确保施工现场的安全,避免降水对工人和设备的危害。

4. 环保节能:尽量选择环保、节能的降水措施,减少对环境的影响。

三、降水计算1. 计算降水量降水量的计算是降水方案设计的首要步骤。

通常采用降水强度计算公式进行计算,公式如下:P = I * A其中,P为降水量,单位为立方米/小时;I为降水强度,单位为毫米/小时;A为施工区域的面积,单位为平方米。

降水强度的计算通常采用历史降水数据分析,结合当地气象条件等因素进行合理估计。

2. 计算降水流量降水流量的计算是为了确定需要排水系统应对的设计排水流量,通常采用以下公式进行计算:Q = P * T其中,Q为降水流量,单位为立方米/小时;P为降水量,单位为立方米/小时;T为排水时间,单位为小时。

排水时间的确定需根据具体施工情况和排水系统的设计参数进行合理计算。

3. 确定降水措施根据降水计算结果,确定合适的降水措施,包括临时降水设施的选择和排水系统的设计等。

常见的临时降水设施有抽水泵、临时排水渠等,而排水系统的设计需考虑排水管道的布置、管径和流速等参数来保证排水效果。

四、临时降水设施的选择和设计1. 抽水泵选择在土方工程中,抽水泵是常见的临时降水设施。

根据降水流量和排水高度的计算结果,确定合适的抽水泵型号和数量,并进行合理布置和管线连接。

降水井影响半径的计算

降水井影响半径的计算

确定影响半径的方法很多,在矿坑涌水量计算中常用库萨金和吉哈尔特经验公式作近似计算。

当设计的矿山进行了大降深群孔抽水试验或坑道放水试验时,为了推求较为准确的影响半径,可利用观测孔网资料为基础的图解法进行推求。

一、经验公式法
计算影响半径的主要经验公式见表1。

表1 计算影响半径的经验公式
二、图解法
当设计矿山做了大降深群孔抽水或坑道放水试验时,为了推求较为准确的影响半径,可利用观测孔实测资料,用图解法确定影响半径。

(一)自然数直角座标图解法
在直角座标上,将抽水孔与分布在同一直线上的各观测孔的同一时刻所测得的水位连结起来,尚曲线趋势延长,与抽水前的静止水位线相交,该交点至抽水孔的距离即为影响半径(见图1)。

观测孔较多时,用图解法确定的影响半径较为准确。

(二)半对数座标图解法
在横座标用对数表示观测孔至抽水孔的距离,纵座标用自然数表示抽水主孔及观测孔水位降深的直角座标系中,将抽水主孔的稳定水位降深及同时刻的观测孔水位降低标绘在相应位置,连结这两点并延长与横座标的交点即为影响半径(见图2)。

当有两个或两个以上观测孔时,以观测孔稳定水位降深绘图更准些。

三、影响半径经验数值
根据岩层性质、颗粒粒径及单位涌水量与影响半径的关系来确定影响半径,见表2与表3。

表2 松散岩土影响半径(R)经验数值
表3 单位涌水量与影响半径关系。

降水井计算书11.2

降水井计算书11.2

一 写字楼降水井计算公式如下:A 、计算基坑等效半径 基坑等效半径计算公式:F A r o 565.03.14== r o —— 基坑等效半径,m ;F —— 基坑面积,13500m 2。

代入参数计算结果:r o 65.6513500565.0==mB 、抽水影响半径计算 影响半径采用下式:潜水:HK s R 2=R —— 影响半径,m ;s —— 水位降深,m ,按照基坑深度范围内含水层全部疏干考虑,即降深值取含水层厚度;H —— 潜水含水层厚度,m ,取基坑四周各钻孔揭露含水层厚度的平均值,基坑潜水含水层厚11m ;K —— 渗透系数,m/d ,潜水含水层主要分布于第四系砂卵石层中; 潜水含水层: K = 25 m/d 。

代入参数计算结果如下:潜水: 83.36425111122=⨯⨯⨯==HK s R m ;C 、基坑涌水量(Q )潜水和层间水基坑涌水量采用潜水完整井计算公式:()⎪⎪⎭⎫ ⎝⎛+-=o r R ss H K Q 1lg 2366.1Q —— 基坑涌水量,m 3/d ;K ——渗透系数,m/d ;H ——潜水含水层厚度,11m ;s ——水位降深,11m ;R ——抽水影响半径,m ;r o ——基坑等效半径,m 。

代入参数,计算结果如下:()⎪⎪⎭⎫ ⎝⎛+-=o r R ss H K Q 1lg 2366.1()⎪⎭⎫ ⎝⎛+⨯-⨯⨯⨯=65.6583.3641lg 111111225366.1 = 5059.56 m 3/dD 单井出水能力q'=24⨯'αld =1.18x300x24/70=121.37m 3/d式中:q'—单井出水量l —过滤器工作部分长度m 。

d —过滤器外径mmα—与含水层渗透系数有关的系数取值为70。

将有关参数代入以上公式可以得出以下数据:E 计算井数量(n) n=q Q'1.1=45.8 F 计算井间距(a)a=1 n L z=12..64m式中:z L ——基坑降水井轴线周长约569.223米;n ——降水井数量G 基坑排水量Q 排=47×10m 3/h ×24h=11280 m 3/d > Q z =5059.56m 3/d 符合要求。

井点降水工程量怎么计算?

井点降水工程量怎么计算?

井点降水工程量怎么计算?
井点降水工程量的计算依据是你的降水施工组织设计。

在施工组织设计中,应明确井点降水的方式、井点管的布置位置及数量、井点管深度、使用天数等。

若井管间距施工组织设计没有规定时,可按轻型井点管距0.8-1.6m,喷射井点管距2-3m
确定。

其另计安工程轻量,
使用工程量,按套数乘以使用天数,以“套×天”计算。

(1)井点套的确定:轻型井点,以50根为一套;喷射井点及电渗井点阳极,以30根为一套;大口径井点,以45根为一套;水平井点,以10根为一套;水泥管井井点,以每一管井(即一个“井点”)为一套。

总根数不足一套时,可按一套计算。

(2)井点管使用天数的确定:使用天以每24h为一天。

使用天数应按施工组织设
计规定的使用天数计算。

依据施工组织设计、办理好经济签证、按计算规则计算工程量。

如何区别轻型井点与深井井点首先判断是否采用轻型井点依据两个参数,一是土的渗透系数是否在0.1-50m/d,二是降低水位深度是否在3-6米之间或根据井点级
数确定;一般采用离心泵与潜水泵。

深于地
下水丰复挖方地区泵。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章降水设计1 设计依据1.岩土工程勘察报告。

2.地下室基础平面布置图。

3.技术要求本工程±0.00标高为559.1m,勘察期间测得静止水位埋深2.30~6.90m,相对应水位高程552.69~553.30m之间,平均高程在552.74m左右。

根据区域水文地质资料,场地地下水位丰、枯水期年变幅一般为1.50~2.00m。

经调查,并结合场地地形地貌、地下水补给、排泄条件等,综合判定历年最高水位(抗浮设计水位)标高建议值可取555.00m。

地下室施工对降水安全性要求较高,为满足施工要求,地下水位须降至基底0.5m以下。

4.《建筑与市政降水工程技术规范》(JGJ/T111-98)5.《建筑基坑支护技术规程》(JGJ120-2012)2 降水设计在基坑范围内,当降水井把整个基坑范围内地下水形成包围下降到作业区底标高,整个作业区为干作业区,可开展施工。

根据详勘资料和成都地区水文地质相关资料,计算参数选用如下:1.开挖深度:作业区深度-7.6~-5.3m;2.降水井管距作业区边线不小于1.5~2.5m;3.设计降深:按最深基坑-7.6m考虑,s d=555.0-(551.8-0.5)=3.7m;4.含水层厚度:地下含水层厚取H=20.0m;5.水位降深值:s w=553.3-551.3=2.0m;6.渗透系数:由地勘资料,该场地砂卵石层平均渗透系数K 取22m/d 。

3 水文地质计算本工程地下室由综合楼和体育馆两个区域组成,降水设计时分成两部分单独进行计算。

1.降水验算基坑降水设计计算模型详见下图。

2.基坑中心点起算的等效半径1o r =A 为基坑面积,综合楼地下室面积为8934.18m 22o r A 为基坑面积,体育馆地下室面积为16217.34m 23.潜水含水层的影响半径R2R s ==419.52ms w 为井水位降深,s w 小于10时取值为10m4.基坑涌水量 综合楼部分:(2)ln 1d d o H s s Q k R r π-=⎛⎫+ ⎪⎝⎭=4252.12(m 3/d) 体育馆部分:(2)ln 1d d o H s s Q kR r π-=⎛⎫+ ⎪⎝⎭ =4827.33(m 3/d) 5.确定单井出水量120o s q r π=3/d)6.求出管井数量综合楼部分:n= 1.1oQ n q ==11.81(口)所以综合楼部分取管井数为12口井。

体育馆部分:n= 1.1oQ n q ==13.41(口) 所以体育馆部分取管井数为14口井。

4 井管渗透速度及井深确定(1)最大允许渗透速度:60c V =(m/d )(2)最小滤水井管长度:min /2o s c l q r V π=••=2.5m(3)井点深度确定:降水井深度根据《建筑与市政降水工程技术规范》中=7.3+0.5+1.5+2.0+2.5+2.5=16.3mH W1:基坑深度(电梯井最深基坑深度为-7.3m );H W2:降水水位距离基坑底要求的深度;H W3:ir 0;i 为水力坡度,在降水井分布范围内宜为1/10~1/15;r 0为降水井分布范围的等效半径或降水井排间距的1/2;H W4:降水期间的地下水位变幅;H W5:降水井过滤器工作长度;H W6:沉砂管长度。

根据上式计算结果及相关工程经验,为保证降水效果并考虑降水井标管为2.5m 长,井深可定为H w =17.5m 。

第二章 施工工艺1 施工流程降水井施工流程如下图所示。

2(1)测量放线根据甲方现场给定的控制点及降水平面图和相关设计文件,测量放出各井位,并打入木桩,涂上红油漆作标记。

(2)凿井基坑支护设计文件采用CZ-22型冲击钻机成井,泥浆护壁工艺成孔,要求成孔井径为600mm。

井身保持圆正,以确保填砾厚度。

井身保持垂直,顶角的倾斜不得超过1度。

在成孔中有大量泥浆,为了保持施工场地的整洁,应先在井点旁挖泥浆沉淀池,待泥浆沉淀一段时间后同土方开一起挖出运走。

(3)吊装井管(滤管)经现场技术负责人验收合格后,用抽筒清孔,吊装井管。

井管之间焊接牢固,安装垂直。

若采用旋挖钻机成孔,由于孔径较大,须保证井管居中下入。

(4)填砾填料规格为5~15mm砾石,填至距地面2m左右采用粘土回填封闭。

滤料的实际填入量不应小于理论计算量。

(5)洗井采用空压机、活塞联合洗井,空压机洗清之后再用活塞洗井;重复以上洗井过程,洗井至井管通畅、水清,达到正常抽水时含砂率小于1/20000的规范要求。

洗井时间的控制:每井活塞洗井原则上不少于两次,每次提拉活塞不少于2小时,空压机洗井原则不少于2个台班,以确保降水质量,但洗井结束时间最终以达到水较清澈为止。

(6)抽水试验:洗进完毕作好简易抽水试验,以确定该井的产水量。

3 降水过程控制1) 抽水前应统一测一次各井静止水位。

降水井施工完成后,根据工期安排,应提前于土方开挖前1周开始降水,且必须保证抽水的连续性,不得长时间停顿,如有水泵损坏,应及时更换。

2) 抽水开始后,在水位未达到设计降水深度以前,每天观测三次水位;水位达到设计降水深度后,可每天观测一次水位(水位观测允许误差为±5cm),使降水符合设计要求。

如有异常,应及时向工长及项目负责人汇报,并得到及时处理。

3) 根据水位、水量观测记录,查明降水过程中的不正常状况及其产生的原因,及时提出调整补充措施,确保达到降水深度。

4) 在降水开始的第1个月,应每天定时测量水中的含砂量,并作好记录,含砂量可采用专用测砂量杯测量,控制值为1/20000,否则须采取相应措施;1月后,含砂量减少、稳定后,测量间隔可适当延长至3~5天。

5) 抽水设备定期保养,降水期间不得随意停抽。

6) 现场准备水泵2台及适当数量排水管等做备用。

更换水泵时,测量井深,掌握水泵安装的合理深度,防止埋泵。

7) 现场备用一台150kw柴油发电机,当发生停电时,及时切换电源,保持正常降水。

4 抽水设备选择采用深井潜水泵进行管井降水,拟采用水泵流量25—40T/h,扬程30m。

为保持降水稳定,宜采用动力电源。

各水泵井口外排水管线应按要求布置,同时保持两台完好备用泵,井内水泵损坏后,应即时进行更换、维修。

水泵抽水后,降水人员采取两班制24小时连续值班,确保连续降水。

5 沉砂池的修建沉砂池根据现场情况设置。

沉砂池采用机制砖砌筑,内外面1:2水泥砂浆抹面。

沉砂池长约4.5m,宽约2.0m,深度1.5m,沿长度方向分成3个小格,抽出来的水经三级沉淀后排入城市雨水管网中。

现场可根据实际拟建区域内市政管网情况进行调整。

6 降水工程的监测与维护要求1)抽水前应统一测一次各井静止水位;2)抽水开始后,在水位未达到设计降水深度以前,每天观测三次水位;3)水位达到设计降深后,可每天观测一次水位,水位观测允许误差为±50mm;4)绘制水位降深值S与时间t的过程曲线图,分析水位水量下降趋势,预测设计降水深度要求所需时间;5)根据水位、水量观测记录,查明降水过程中不正常状况及其产生原因,及时提出调整补充措施,确保达到降水效果;6)抽水设备定期保养,降水期间不得随意停抽;7)注意保护井口,防止杂物掉入井内,经常检查排水沟,防止渗漏;8)更换水泵时,测量井深,掌握水泵安装合理深度,防止埋泵;9)现场应准备备用柴油发电机,当发生停电时,及时切换电源,保持正常降水。

7 防止砂粒流失对建筑物影响的措施由于本工程施工降水从基坑开挖至完成主体结构为止,持续时间较长,抽水过程中卵石层中的砂粒流失可致使卵石架空、地面沉陷,从而对已有建筑物和市政道路造成破坏。

故我公司将采取如下措施防止砂流失:1、成井过程中认真记录地质情况,在砂层分布地段宜增设滤水管,同时控制该部分填砾直径,以≤0.5cm为宜;2、在砂粒含量高的卵石层中,采用0.5~1cm填砾作为滤水层,滤水管丝距采用1.5mm,同时采用细砂窗网布包缠滤水管,以起到防止砂粒流失;3、在成井过程中,保证足够的洗井时间;4、抽水必须连续,其中不能间断。

8 降水井施工及技术要求(1)降水井成井采用泥浆护壁冲击成孔工艺,成孔孔径≥600mm,井管采用内径为300mm的定型钢筋混凝土管,井管应高出地面不少于200mm,地面以下2000mm范围内应用粘土填实,井口2000mm范围内应用厚度100mm的C10混凝土封闭。

(2)井管周围填砾料选用规格5~15mm规格的砾石,宜采用静水填砾法。

(3)洗井采用活塞及压缩空气联合洗井法,单井洗井一不得少于8小时。

(4)降水井施工时应严格按有关规范执行,确保成井质量。

(5)施工中应做好成井记录,必要时可以调整过滤井管位置,避免将过滤管下在粉细砂层内,导致抽水时大量来砂。

(6)正式抽水前应进行含砂率测试,确保出水含砂率≤1/20000。

(7)降水井监测维护期内,应对各降水井和观测孔水位、水量同步监测,在基坑开挖过程中应随时观测基坑侧壁、坑底有无渗水现象,如有应即时查明原因。

(8)降水井施工质量要求a、滤料、管材、过滤器等产品质量应符合设计要求。

b、降水期间,基槽底任何部位的实际降水深度应大于或等于设计的预计降水深度。

c、管井降水施工质量检验标准应符合下表的要求。

9 安全控制措施1) 凿井施工时保持孔内泥浆高度,防止垮孔。

2) 排桩施工时应注意避免混凝土堵塞降水井。

3) 注意保护井口,防止杂物掉入井内,经常检查排水沟,防止渗漏。

4) 每口井均应设电源控制箱,做到“一泵一闸一漏”,电缆线使用应符合规定并穿PVC管敷设。
