旋转料位开关安装使用说明书
阻旋料位开关在干法乙炔工艺中的安装及使用注意事项
一、阻旋料位开关在干法乙炔发生器的作用干法乙炔发生器在投用初期，如果没有阻旋料位开关，很难对其料位进行准确判断，以致经常出现料位低的现象，导致料封破坏，从星型下料器泄漏出乙炔气体。
如若使用不当，将会出现爆炸着火的可能，存在很大的安全隐患。
但安装阻旋料位开关后，就可以通过远程监控的方式来了解发生器底部石渣的料位情况，结合发生器的搅拌电流，中控人员根据两者的参数可以合理操作发生器的排渣量，把握好星型下料器的排渣频率，不至于将发生器的料封破坏。
阻旋料位开关阻旋料位开关的使用，增加了安全系数，降低了操作人员的劳动强度，解决了用户的生产难题。
事实上，在干法乙炔工艺中仪表要很好的发挥作用，除了要求阻旋料位开关本身具有较好的质量外，也离不开阻旋料位开关的正确安装和使用。
为更好地使用阻旋料位开关，本文就阻旋料位开关在干法乙炔工艺中的安装及使用注意事项介绍如下。
二、阻旋料位开关安装注意事项一般来讲，乙炔发生器的正常工作温度在90～105℃之间。
由于采用的是插入式料位开关，阻旋料位开关的插入部分要能够抗高温，采用高温型阻旋料位开关，接线盒的出线口必须朝下，以避免电石灰进入接线盒，造成接触不良，影响其正常运行。
另外，为减少电石物料对阻旋料位开关的冲击，应将阻旋料位开关安装在发生器的侧面，以水平呈15～20°之夹角安装。
三、阻旋料位开关使用注意事项在对发生器料位进行判断时，操作人员可以通过发生器的搅拌电流和阻旋料位开关两种手段来确定料封情况。
通过搅拌电流可间接判断发生器内部料封情况，但由于渣含水量差异会给操作人员带来错误信息，容易造成误判。
在给发生器加装阻旋料位开关后，操作人员可通过料位指示灯的颜色直接判断发生器内部料位的高低，且阻旋料位开关传递的信息不受渣粒干湿情况及其他因素的影响，准确直接。
在根据阻旋料位开关指示灯的不同显示情况作业时，一般应注意以下事项：1．若发生器搅拌电流低于控制点，证明发生器内部渣粒已排空或渣粒含水量很低。
NL30阻旋料位开关说明书
使 用 说 明 书
上海翔舜自动化成套设备有限公司
1
产品简介：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有
密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调
弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
三、 技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
3
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒 IP65 的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
饲料、食品等行业得到了广泛的应用。
一、 工作原理
阻旋料位计
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。
GF4C旋转限位开关(黄盒子)使用说明书
目录1、概述 (2)2、Technical Specifications 技术规格 (3)3、Technical Specifications of the Switches 开关技术规格 (3)4、Standard Limit Switch Codes 标准的限位开关编码 (4)5、Use and Maintenance Instructions 使用和维护说明书 (4)5.1、Steps for the proper installation of the limit switch 限位开关安装步骤 (6)5.2 、Periodic maintenance steps 定期维护步骤 (7)附录1 GF4C限位开关部件明细图 (9)GF4C旋转限位开关（黄盒子）1、概述The rotary limit switch is used to control the movement of industrial machinery. It operates 旋转限位开关被用来控制工业机械的运转，as an auxiliary controller of electrical motors through a power interface, such as a contactor or通过电源接口连接作为电动机的一个辅助控制器，好比一个开关或者PLC。
PLC . Suitable for heavy duty, its shaft is connected to the motor and, after a set number of revolutions ,the cams operate the switches, thus starting the predetermined movement . A worm 适用于重载，它的轴连接到电机，并且通过设置转数控制开关，实现预设的操作。
一个涡轮gear and a helical toothed gear combined with one or more pairs of straight toothed gears are used for the transmission of the movement from the input shaft to the output shaft.和一个螺旋形的齿轮连接一个或者多个直齿，用作主动轴和从动轴间动作的传动装置。
PFG系列阻旋式料位开关
PFG系列阻旋式料位开关原理：PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）特点：1）进口高品质马达、工作可靠2）四档灵敏度可调、适用范围广3）离合器装置保护马达4）双层轴封保护，防护等级达IP655）全不锈钢旋转轴及叶片，永不生锈6）工作电源可选：110VAC，220VAC7）严格的出厂测试8）高低温型、加长型，各种叶片，多种规格产品规格：电源：110VAC，220VAC，240VAC，50/60Hz消耗功率：3W，1.5W（RP-80）触点容量：SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速：1 RPM隔离电压：AC 1500V/min转矩：30～100g-cm介质比重：≥0.5g/cm3安装尺寸：螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型：（订货时告知物料密度，以选择合适叶片）1）安装方式：□1寸螺纹安装□法兰安装2）温度选择：□常温□高温3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）4）供电电源：□220VAC □110VAC □24VDC型号：PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围（散状固体物料位置测量）：如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装：1）仓内（桶内）温度超过80℃时，请选用高温型产品；2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；3）线口朝下，防止雨水进入；4）料仓仓壁安装了破拱或者振机，请使用ME40或电容式料位计；5）注意：PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁（水平方向安装）；6）PFG86G、PFG86GT只能垂直方向安装；7）在安装或者维修时，应遵守“关掉电源后方可打开料位计”的警告！8）腐蚀性气体应该避免使用铝和不锈钢材料；9）在盛装液体或气体的料罐中，料位计使用的温度不能超过产品许可的温度。

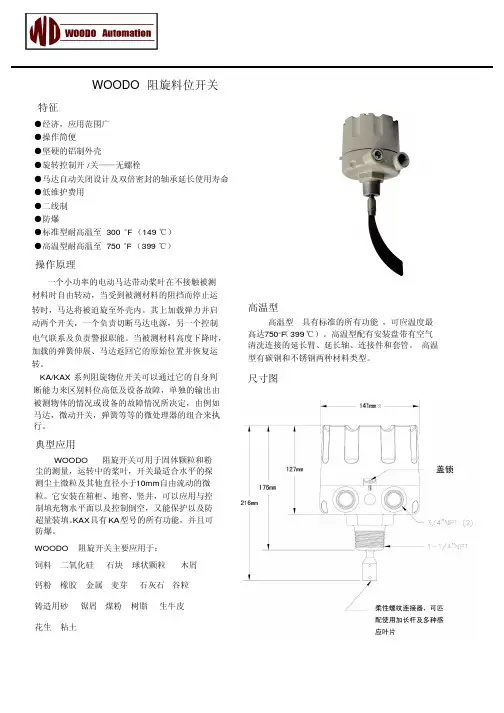

WOODO 阻旋式料位开关说明书
线路图
柔性连接件
柔性连接件可以吸收 由于大量物料涌入而引起 的负荷从而延长桨叶的使 用寿命。柔性连接件适用 于测量较重介质和顶部安 装，并且有一个延长杆， 可代替延长杆的部分功能。 柔性连接件的订购号： P/N R-1-3335
技术参数
电源： 115VAC , 50/60Hz ； 230VAC , 50/60Hz ； 24VAC , 48VAC , 50/60Hz； 12VDC , 24VDC
WOODO 阻旋料位开关
特征
●经济，应用范围广 ●操作简便 ●坚硬的铝制外壳 ●旋转控制开 /关——无螺栓 ●马达自动关闭设计及双倍密封的轴承延长使用寿命 ●低维护费用 ●二线制 ●防爆 ●标准型耐高温至 300 °F （149 ℃） ●高温型耐高温至 750 °F （399 ℃）
操作原理
一个小功率的电动马达带动桨叶在不接触被测 材料时自由转动，当受到被测材料的阻挡而停止运 转时，马达将被迫旋至外壳内。其上加载弹力并启 动两个开关，一个负责切断马达电源，另一个控制 电气联系及负责警报职能。当被测材料高度下降时， 加载的弹簧伸展、马达返回它的原始位置并恢复运 转。
伍德仪表有限公司
2组线路配制—2个 SPDT 15A @ 250 VAC 3组线路配制—1个 SPDT 15A @ 250 VAC
1个 DPDT 10A @ 250 VAC 灵敏度：最小测量介质密度 5 1 b./ft³
(80Kg/m³)( 使用大三片式桨叶 )
订货选型
压力：最大压力Ι（ 2bar ） 外壳：冲模铸铝 防护等级 ：NEMA 4 ，IP66 外壳涂层：粉状 接口：1-1/4”NPT 或 R 1-1/2(BSPT 1-1/2”) 重量：约（ 3.9Kg ）
MERZ 旋转式开关 Cam Switches 说明书
旋转式开关Cam SwitchesMERZ旋转式产品系列MERZ CAM SERIES旋转式开关旋转式开关根据其触点配置，开关中带有1、2或3个（仅111系列）双遮断触点回路。
每个导电路径均由一对结实结构的端子和一个连动机件组成。
透过旋转即可打开，并经由弹簧关闭。
指示装置含有4个不同的切换角度及扭矩。
防误触电击的旋转开关配有带固定的螺钉。
所有端子均可由一般螺丝刀简便固定，漏斗形电缆入口以及类似腔体的设计。
电缆末端的挡块可确保正确的插入深度。
Cam SwitchesCam Switches according to their contact arrangement are fitted with switching chambers with 1, 2 or 3 (series 111 only) double interrupted conduct paths. Each conduct path is arranged of 2 firmly seated terminals and one mobile contact bridge which is guided by a plunger. The contact bridge is positively opened by the cam and closed by a spring. The indexing device is available in different torques and 4 different switching angles. The finger proof Cam Switches are equipped with screws with captive screw heads. All terminals are fitted with screwdriver guiding, funnel-shaped cable entries and in chamber like design. Cable end stops assure the correct insertion depth.规格总览OVERVIEW SPECIFICATIONS参数Specific ations從/from到/to额定工作电流 Ie AC-21ARated operational current Ie AC-21A A16125符合认证 IEC 60947-3, EN 60947-3 ACC. IEC 60947-3, EN 60947-3额定工作电压 UeRated operational voltage Ue额定不间断电流 Ith offenRated uninterrupted current Ithopen额定不间断电流 Ithe 封裝的Rated uninterrupted current Itheencapsulated额定绝缘电压 Ui 绝缘等级 C 符合 VDE 0110Rated insulation voltage UiInsulation group C acc. VDE 0110额定冲击耐受电压 Uimp (III/3)Rated impulse withstand voltage Uimp(III/3)段位自定义马达开关Motor switch for operational switching单相马达开关Single-phase motor马达开关Motor switch主开关Main switch维护开关Maintenance switchV690500A20125A20125V690500kV46kW322 230 V 3~kW5,545 400 V 3~kW5,545 690 V 3~kW2,211 230 V 3~kW318,5 400 V 3~kW437 230 V 3~kW7,545 400 V 3~kW7,545 690 V 3~断开和关合能力使用类别 AC-3MAKING BREAKING CAPACITY UTILISATION CATEGORY AC-3断开和关合能力使用类别 AC-23A/(B)MAKING BREAKING CAPACITY UTILISATION CATEGORY AC-23A/(B)前板安装Front mounting底部安装Base mounting外壳封闭式EnclosureDESIGN FRONT MOUNTING双孔/四孔安装- 1简易旋钮(P25/P25.9无挂锁)ON-OFF指示 面板 / ＭＮ 104-756型2/4-hole mounting with frontplate without padlock 型/Type: MN 104 - 756单孔安装- 3中央圆孔(Φ=22,5 / 30,5 mm) 简易旋鈕(P25/P25.9无挂锁)ON-OFF指示面板22,5 / 30,5 mm Central mounting with frontplate without padlock型/Type: MN 104,105,107,111,151,251单孔安装- 1中央圆孔(Φ=16,0 mm)简易旋钮(P25/ P25.9无挂锁)MN 105型16,0 Central mounting without frontplate without padlock 型/Type: MN 105双孔/四孔安装- 3美规带锁旋钮(灰/黑)MN 104,105,111,151,251,451型 2/4-hole mounting with lockout handle for 3 padlocks型/Type: MN 104,105,111,151,251,451单孔安装- 5中央圆孔(Φ=22,5 / 30,5 mm)美规带锁旋 钮(灰/黑)锁孔三方位可选22,5 / 30,5 mm Central mounting with lockout handle for 3 padlocks 型/Type: MN 104,105,111,151,251单孔安装- 2中央圆孔(Φ=22,5 / 30,5 mm)简旋钮(P25/ P25.9无挂锁)MN 104,105,107,111,151,251型22,5 / 30,5 Central mounting without padlock 型/Type: MN 104,105,107,111,151,251双孔/四孔安装- 2單锁孔旋鈕(EVS) / ON-OFF指示面板 MN 104,105,151型2/4-hole mounting with frontplate with lockout handle for 1 or 2 padlock 型/Type: MN 104,105,151单孔安装- 4中央圆孔(Φ=22,5 / 30,5 mm) 單锁孔旋鈕 (EVS) / ON-OFF指示面板22,5 / 30,5 mm Central mounting with front -plate with lockout handle for 1 or 2 padlock 型/Type: MN 104,105,151依设计需求提供 多色搭配Available coloursfor all housing designsDESIGN BASE MOUNTING配电盘/箱体- 1旋钮内置箱体(不外露) 、ON-OFF指示面板 螺丝 /卡扣式安装、MN 104,105型Distribution board mounting 1 with screwand snap-on mounting 型 /Type: MN 104,105底部安装- 1簡易旋鈕(P25/P25.9无挂锁)门板轴心对接 器件组、ON-OFF指示面板Cover coupling 1 with front plate without padlock型 /Typ: MN 104,105,111,151,251,451底部安装- 2简易带锁旋钮(EVS)单锁孔门板轴心对接 器件组MN 104,105,151型Door coupling 2 with lockout handle for 1 or 2 padlocks型/Typ: MN 104,105,151底部安装- 3美规带锁旋钮(灰/黑)、锁孔三方位可选门 板轴心对接器件组Cover coupling 3 with locklout handle for 3 padlocks型 /Typ: MN 104,105,111,151,251,451底部安装- 3美规带锁旋钮(红/黄)、锁孔三方位可选门 板轴心对接器件组MN 104 - 756型Door coupling 3 with locklout handle for 3 padlocks型/Typ: MN 104 - 756底部安装- 1簡易旋鈕(P25/P25.9无挂锁)门板轴心对接 器件组、ON-OFF指示面板Door coupling 1 with front plate without padlock 型/Typ: MN 104 - 756配电盘/箱体- 2旋钮内置箱体(不外露) 、ON-OFF指示面板螺丝 /按扣式安装、MN 104,105型Distribution board mounting 2 with screw and snap-on mounting 型 /Typ: MN 104,105底部安装- 2單锁孔旋鈕(EVS) / 门板轴心对接器件组 ON-OFF指示面板Cover coupling 2 with lockout handle for 1 or 2 padlocks型 /Typ: MN 104,105,151依设计需求提供 多色搭配Available coloursfor all housing designs外壳封闭式壁挂安装DESIGN WALL MOUNTING ENCLOSED壁挂式旋转式开关外壳封闭式设计 旋转式开关类型: 105,111,151,251,451Wall mounting enclosed design,with lockout handle for 3 padlocks 壁挂式旋转式开关外壳封闭式设计 旋转式开关类型: 105,111,151,251,451Wall mounting enclosed design,without padlock 壁挂式旋转式开关外壳封闭式设计旋转式开关类型: 105,111,151Wall mounting enclosed design,key operation壁挂式旋转式开关外壳封闭式设计旋转式开关类型: 105Wall mounting enclosed design,with lockout handle for 1 or 2 padlocks依设计需求提供 多色搭配Available coloursfor all housing designs外壳封闭式开关-壁挂安装DESIGN WALL MOUNTING ENCLOSED壁挂式旋转式开关外壳封闭式设计美规带锁旋钮(红/黄)、锁孔三方位可选型/Type: 105, 111, 151, 251, 451Wall mounting enclosedwith lockout handle for 3 padlocks壁挂式旋转式开关外壳封闭式设计旋转式开关类型- 铝型/Type: 105, 111, 151Wall mounting enclosed - Aluminiumwith lockout handle for 3 padlocks 壁挂式旋转式开关外壳封闭式设计旋转式开关类型 - 聚碳酸酯纤维型/Type: 451, 656, 756Wall mounting enclosed - Polycarbonate plastic with lockout handle for 3 padlocks壁挂式旋转式开关外壳封闭式设计壁挂式旋转式安全开关外壳封闭式设计型/Type: 105, 151, 251, 451Wall mounting enclosed / Safety-switchwith lockout handle for 3 padlocks 依设计需求提供 多色搭配Available coloursfor all housing designs接点图CONTACT DIAGRAMSOn-Off 开关分接开关135246Ein-Aus Schalter On-Off switchesA2L1Gruppenschalter Group switchesV41NAB双切/三切开关8101259UmschalterChange-over switchesZ1416132461多段开关多段集成开关2L1Gruppenschalter Group switchesV41NAB2L1Gruppenschalter Group switchesV41NAB接点图CONTACT DIAGRAMS电流切换开关电压切换开关1Amperemeter Umschalter Ammeter selector switches V1L123L 2A L2L3K KI L K KIL K KIL1Voltmeter SchalterVoltmeter selector switchesV1NL2L3N2V反向开关星型/三角切换开关WWendeschalter Reversing switchesL1L2L3U1V1W1SStern-Dreieck-Schalter Star-delta switchesL1L2L3U1V1W1U2W2V2接点图CONTACT DIAGRAMS变速开关单相启动器开关mit Anlaufkondensator with starting capacitor mit Anlaufkondensator with starting capacitor Betriebskondensator running capacitormit Anlaufkondensator with starting capacitormit Anlaufkondensator with starting capacitorPPolumschalter Multi-speed switchesL1L2L31U1V1W2U2W2V EEinphasen-Anlassschalter Single-phase starter switchesZ1U2U1L1NC C B A1669020202,247,57,51,0 - 41x106+50/-25316 - 1035,55,531,0 - 2,5+40/-25550,51,5369042510192-5000,816600M3MN 1042569025252,247,57,51,0 - 41x106+50/-25314 - 1035,55,531,0 - 2,5+40/-25550,51,53690425510240-6900,816600M3MN 1052069025202,257,5111,0 - 41x106+50/-25316 - 1045,57,531,0 - 2,5+40/-251111,5-6904256240-500110600M3,5MN 11132690323237,511151,0 - 61x106+50/-25516 - 105,57,51141,0 - 2,5+40/-251010135690435510300-690120600M3,5MN 1514069040404111518,51,0 - 61x106+50/-257,516 - 107,511155,51,0 - 6,0+40/-2515201,537,5690650510400-6901,825600M4MN 2516369063635,51522301,5 - 101x106+50/-251014 - 61118,5227,51,5 - 10,0+40/-25303037,5-6906636600-6902,240600M5MN 4518015008018011122373731,5 - 251x106+50/-252514 - 42237373151,5 - 16+40/-2550507,515155006125112003,45003,580600M8MN 656125150012511251113745/5574531 - 351x106+50/-253014 - 1224545318,51,5 - 35+40/-256060102030500616078715503,45003,51006002 x M4MN 7561) 656=100A, 756=160A 使用连接托架时 / 656=100A, 756=160A if extension terminal are used. 2) 短路电流由熔断器限制 / short circuit current limited by fuse3) 在工作电压下测试 3x500V AC / tested with 3x500V AC. 5) 10 kA: 105 = 20A, 15 = 25 A, 251 = 35 A 7) 400V/500V = 55kW, 8kA = 125A, 带连接托架 / with extension terminal 8) 在某些情况下，CSA之后可能会出现降级现象 / In individual cases there could be a derating in accordance to CSA移动式电源箱 V/VEVMobile Power Distribution Cabinet V/VEV立式圆锯机Vertical circular saw电焊机Welding machines烘烤食品-生产线Bakery – production line支柱式起重机Pillar swing crane压力平衡元件Pressure balance element 后面板垫片I1-I3Back Panel Gasket I1-I3EMC屏蔽解决方案EMC shielding solution保护盖Protecting covers 镀金触点Gold plated contacts 卡扣式安装Snap-on mounting扩展端子Extension terminals 接线片Blade terminals 高电流专用端子Heavy current connectors钢制驱动轴/ 可调式驱动轴Steel-axle-shaft / Extension shafts附加前面板 (黄)Additional front plates yellow附加前面板Additional front plates 手柄P型/球形手柄K型Handles P / Sphercial handles K带大切口的锁定手柄Locking Handles with large cutout钥匙锁操作开关Key operation低压跳脱器UVRUndervoltage release UVR接地端子-中性端子PE-terminal - N-terminal开关联轴组件Switch couplingsMERZ Schaltgeräte GMBH + CO KG 延续 积聚了70年的开关专业基础，专注于行动配电、电气测试设备、钣金技术和电气开关柜四大面向。
料位开关简易操作说明
料位开关简易操作说明
一介绍
球团焙烧所用E+H厂家的料位开关型号为FEM 24,是通过料位开关头部的音叉振动来检测料位是否埋没音叉传感器，并给出一个开关量信号的报警仪表。
可以通过调节拨码开关分别实现高料位和低料位报警。
二拨码开关介绍
左拨码开关设置高料位和底低料位报警，右拨码开关设置密度。
左拨码开关有MAX和MIN两个拨码位置，当取高料位报警时，拨至MAX位置。
取低料位报警时拨至MIN位置。
右拨码开关设置如图，大于400g/l时拨至高位，大于200g/l小于400g/l 时拨至低位。
三接线图
1,2为电源，
3,4,5和6,7,8分别为两组常开常闭点信号，具体如图，需要常开点或常闭点信号时按图接线（接线前最好用万用表的通断档实际测量一下）。
四显示灯
显示灯状态显示。
如图：GN为电源灯，当供电正确时（交流电压19-253V或直流19-55V接入时）GN灯亮，YE灯不报警时常亮，报警时不亮。
五常见故障
1电源未给定，表现为GN灯不亮，料位开关不工作。
2 拨码开关位置拨错，表现为高低报警错误。
造成连锁设备不能启动。
3 常开触点和常闭触点接线错误，表现为输出信号错误。
4 传感器分叉处卡有异物，高料位报警时表现为总报警；低料位报警时，表现为总不报警。
原文地址转载请注明出处。
阻旋料位开关接线方法
阻旋料位开关接线方法阻旋料位开关的接线方法如下：1. 打开接线盒，注意这个过程一定要轻，避免伤害到里面的线路或其他部件。
打开盒盖后会发现里面有一排接线端子，找到标识着220V字样的端子，这是电源线，接好就可以，不用需要区分正负极。
2. 开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子（火线进线口），将开关的L1接线端子（火线出线口）与两孔插座的L接线端子（火线接线口）联接，将零线接入插座的N接线端子（零线接线口）。
3. 开关用于控制灯具，插座不用开关控制。
接线方法：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。
再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。
4. 插座标准的接线方法：在三孔插座上有三个接线露孔，分别是L-火线、N-零线、E-地线，把线头处约2公分处的绝缘皮去掉，露出铜线头，两个线头互相绞合，伸入孔中，并上紧螺丝，线头如太长应截去；为了更安全，可以用电笔确定火线。
一般是左零右火。
左边接火线，右边接零线，地线接E。
5. 阻旋料位开关有两个接线端子，分别是NC（Normally Closed）和NO（Normally Open）。
NC接线端子在物料高度未达到开关位置时闭合，当物料高度达到开关位置时打开；NO接线端子则相反，在物料高度未达到开关位置时打开，在物料高度达到开关位置时闭合。
因此，接线时需要根据具体的控制要求选择合适的接线端子。
请注意，上述步骤仅供参考，建议咨询专业电工进行操作。
同时确保电源已断开，操作过程中避免触电等危险情况。
S-8000旋转开关产品说明说明书
421
4 – 0.60.1 t = 0.15
2.54 2.54
5.9 9.5
C 2.54
S-8000
ROTARY CODED SWITCHES
˙ TERMINAL CONNECTION / P.C.B. THROUGH HOLE DIMENSIONS
Top setting
Side setting
Sealing Net weight
Washable by “O” ring ˞ Please refer to page 150,151
Approx. 0.27 g (S-8010, S-8030) Approx. 0.34 g (S-8110, S-8130) Approx. 0.33 g (S-8011, S-8031) Approx. 0.40 g (S-8111, S-8131)
˙ ELECTRICAL CHARACTERISTICS
Contact rating Non-switching Switching Minimum
Contact resistance
Insulation resistance
Dielectric strength
DC50 V 100 mA DC5 V 100 mA DC20 mV 1 Ж A 100 m Њ maximum
ROTARY CODED SWITCHES
S-8000
RoHS compliant
˙ FEATURES
O3P)4DPNQMJBOU OCJUTQPTJUJPOTUZQF O1SPUFDUJPOBHBJOTUEVTUBOEXBTIBCMFBGUFSTPMEFSJOH O%*1QJODPOGJHVSBUJPONNQJUDI
方向控制 4.990.1塑料旋钮安装说明说明书
Install the knob on the stem and align the Allen head set screw with the flat surface on the stem and tighten the set screw.Peel the adhesive from the inlay and install it as desired. (Note that the inlay will be very difficult to re-position, so be careful.)Install the cartridge and optional lock-down plate as indicated. See cartridge torque specifications in the T echnical Data section, page 9.020.1.Rotate the knob to the Start position by turning the shaft to alignment with the stamped screw.1243Standard plastic knob kits feature very low effort adjustments and infinite positioning.Optional, Order Separately: 53990005341010 - Includes Knob & Inlay “A ”5341020 - Includes Knob & Inlay “B”5341030 - Includes Knob & Inlay “C”INLAY61096216109622KNOB: 61132201/4-20 SCREW AND WASHERLOCK-DOWN PLATE KITKNOB KIT PARTSBODY 8TL MUST BE USED IF ADAPTER LOCK-DOWN PLA TE KIT IS USEDALIGN STEM FLA T SIDE WITH ADAPTER ARROWADAPTER LOCK-DOWN PLA TE KIT (OPTIONAL)INSTALL AS SHOWN AFTER VALVE IS INSTALLEDKNOBINLAY:61096201Install the spacer as shown. Note that an extra spring ring is provided should one get damaged or lost.23Preliminary Cartridge Installation:Install the cartridge and optional lock-down plate as indicated. See cartridge torque specifications in the T echnical Data section, page 9.020.1.Handle Sub-Assembly:Install the ball or lever, the spring, and the position pin into the top rotator. Note that the rotator inlay is fastened, but may be repositioned later.ALIGN STEM FLA T SIDE WITH ADAPTER ARROWINSTALL SP ACER AS SHOWNTHEN SET SPRING RING ON GROOVE ABOVE SP AC-ER (PULL UP ON SPACER TO ASSURE RING IS PROPERL Y INSTALLED)ROT ATOR SUB-ASSEMBL YSCREW-IN HANDLEFIRST INSTALL SPRING, THEN PIN AS SHOWNT urn the rotator to position the pin in the correct start hole position. Refer to the Start Hole Position illustra-tions on the following page for proper position.HydraForce has pre-assembled the position ring in the adapter plate per the kit ordered. Use the drive stud to find the appropriate start position.Hold this sub-assembly together manually or with tape until ready to proceed.4POSITION ZERO (START HOLE)ADAPTER LOCK-DOWN PLA TE KIT (OPTIONAL)INSTALL AS SHOWN AFTER VALVE IS INSTALLEDBODY 8TL MUST BE USED IF ADAPTER LOCK-DOWN PLA TE KIT IS USEDINSERT SPRINGStart Hole Position Illustrations (refer to step 4 on previous page)10-Position Knob, 0°–180°w/Ball: 5341070 w/Lever: 5341050Friction Lock Knobw/Ball: 5342050 w/Lever: 5342020INLAYPOSITION ZERO, START HOLEPOSITION ZERO, ST ART HOLEINLAYDRIVE STUDINLAYDRIVE STUDPOSITION ZERO, START HOLE 2-Position Knob, 0°–90°w/Ball: 5342060 w/Lever:5342030• Identify your handle kit part number from these illustrations.• Align position zero on the inlay and adapter plate subassembly as illustrated.• All set screws are tightened to 0.03–0.04 Nm (3–4 ft.-lbs.).3-Position Friction Knob w/Detent in Neutral, 45°–0°–45°w/Ball: 5343050 w/Lever:53430203-Position Knob, 45°–0°–45°w/Ball: 5343060 w/Lever: 5343030Friction Lock Knobw/Ball: 5341060 w/Lever: 5341040INLAYPOSITION ZERO, ST ART HOLEPOSITION ZERO, START HOLEDRIVE STUDDRIVE STUDDRIVE STUDPOSITION ZERO, ST ART HOLE INLAYDRIVE STUDINLAYHandle Sub-Assembly to Cartridge Valve:T urn handle sub-assembly to the desired position on the cartridge shaft. Push the adapter plate to a flush position with the cartridge adapter and tighten the three set screws to 0.03–0.04 Nm (3–4 ft.-lbs.) in the adapter plate sub-assembly to the cartridge adapter.5After all the set screws are tightened, the knob should move slightly upward. This allows the assembly to rotate from one position to the next.7INLAY (ONE INCLUDED):619610, 6119611, OR 6119612SELF-THREADING SCREW: 6111021SP ACER:7010281ADAPTER PLATE SUB-ASSEMBL Y(ONL Y ONE INCLUDED) FRICTION LOCK: 650356010-POSITION: 6503500ALL OTHERS: 6503540DETENT PIN:70102461/4-20 SCREW AND WASHERLOCK-DOWN PLATE KITOptional, Order Sepa-rately:5399000ADAPTER PLA TE SUB-ASSEMBL YPush the rotator subassembly to a flush position with the cartridge shaft spacer. Tighten the two set screws on the rotator into the spacer at 0.03–0.04 Nm (3–4 ft.-lbs.). If necessary, loosen the inlay screw to reposition.6PRESS ROT ATOR SUB-ASSEMBL Y ON ADAPTER PLATE SUB-ASSEMBL YROT A TORSUB-ASSEMBL YCARTRIDGE ADAPTERSP ACEROPTIONAL: LOOS-EN SCREW TO ROTA TE INLAY IF DESIREDROTA TORSUB-ASSEMBL Y: 6503510SPRING:7001570KNOB OPTIONS (ONE INCLUDED)BALL: 6113210LEVER: 6113200Description (part no.) qty.Handle (see Figure 1) qty: 1Knob Screw (6111021) qty: 1Inlay (6109610) qty: 1Knob Subassembly (6503420) qty: 1 Subassembly includes: Set Screws (6111011) qty: 2 Spacer (7010281) qty: 1Plunger Subassembly (6503410) qty: 1 Retainer (7011881) qty:1 Spring (7010416) qty: 1 Spring (7010426) qty: 1 Knob (7011271) qty: 1Description (part no.) qty.Base Plate Subassembly (6503620) qty: 1 Subassembly includes: Set Screws (6111012) qty: 3 V-Cut Guide (7010376) qty: 1 Stud (6107500) qty: 1Base Plate (7010271) qty: 1O-Ring (6023001) qty: 13/32 Hex Key Wrench, not shown (6107490) qty:1Tools Required3/32 Hex Key Wrench (included in kit)1" Hex Torque Wrench1/4" Flat Head Screwdriver (for adapter lock-down kit only)Spring Centered Knob Kit Piece Part ListBase Plate Subassembly Figure 1: Exploded AssemblyFigure 2: Centering the ValveWhen valve is centered,spool crosshole or aligning dimple is in the center of port 3 crosshole of cageFigure 3: Lock-Down Plate Kit (Optional) for use with 8TL Body OnlySpring Centered Knob Installation InstructionsPlease read these instructions and review Fiqures 1, 2 & 3 before assembling1) With cartidge valve in hand, line up the alignment marks of the stem and adapter as shown in Figure 3. (This will locate valve center position which is critical to valve operation.)2) Install cartridge valve.3) Verify that alignment marks are aligned after installing valve.4) If lock-down plate kit is being used, see Figure 3.A) Body or manifold must have 1/4–20 UNC threaded hole.B) Place lock-down plate over cartridge hex and position slot over body or manifold lock-down hole (1/4–20 UNC threaded hole) Install 1/4–20 UNC screw and washer; tighten to 7-8 ft-lbs.5) Place base plate subassembly (V-cut up) over stem and adapter of cartridge (see Figure 1). Do not tighten base plate subassembly set screws at this time.6) Place spacer onto adjusting stem positioning the outer groove of spacer downward (toward cartridge adapter) as shown in Figure 1.7) If handle is not attached to knob, screw handle into knob.8) Make sure knob subassembly set screws are flush with outside diameter of knob. Carefully place knob subassembly (with plungers facing downward) over stem, aligning plungers with the lowest point of the V-cut in the base plate subassembly, as shown in Figure 1. (Optional: Lightly grease V-cut Guide.)9) Gently rotate knob subassembly and base plate subassembly together, keeping plunger aligned in lowest point of V-cut, and orienting handle to the desired position when valve is centered. It is important that stem does not rotate while rotating knob subassembly and base plate subassembly. If stem does rotate, repeat steps beginning from step 1.10) Once handle is in desired centered position, hold base platesubassembly down on adapter and tighten the three base plate set screws, alternating tightening sequence to center base plate on adapter as best as possible. Tighten to 1-1/2 to 2 ft-lbs.11) After base plate is secure, screw in knob subassembly set screwsuntil they contact the spacer. Then press down firmly on knob and tighten two knob set screws to 1-1/2 to 2 ft-lbs, alternating tighten-ing sequence, as done in step 10. Knob may lift when released.12) Position inlay on top of knob as desired and insert knob screwinto top hole of knob. Tighten knob screw, drawing knob toward adjusting stem until knob bottoms out on stem.13) T o verify proper assembly, rotate handle both CW and CCW andmake sure rotation in both directions is equal (45°).14) Optional: Install O-ring in the gap between the knob subassemblyand base plate subassembly, as shown in Figure 1. This step is recommended when operating in an environment where dust and moisture may be present.15) If rotation is unequal in both directions or desired handle positionis incorrect, remove knob screw, loosen base plate subassembly set screws, and loosen knob set screws, making sure there is no contact between knob set screws and spacer. Repeat steps 3-12.。
GDYC700 音叉料位开关 使用说明书
GDYC700音叉料位开关使用说明书上海翔舜自动化成套设备有限公司目录提示 (03)概述 (03)了解产品 (03)工作原理 (05)技术参数 (05)安装方式 (06)电气连接 (09)仪表面板分布 (10)仪表调试方法 (10)产品选型 (11)提示：请您在选型、安装、使用本产品之前，请您认真仔细研读本产品说明书，注意本产品被限制应用的场合，注意安装方式要符合说明书中的要求，避免出现错误的安装方法，只有这样才能保证产品的长期可靠有效的运行。
概述：GDYC700系列音叉式料位开关，由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。
固体物料：粉煤灰、水泥粉、大米、塑料颗粒、盐、糖等。
液体介质：水、酸、碱、染料、油类、牛奶、酒类、饮料等。
了解产品：工作原理：GDYC700系列音叉物位开关，由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。
当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。
技术参数：环境温度：-25～60℃叉体材料：铜合金或不锈钢(根据用户订货)电源电压：AC220V50／60Hz；DC24V功率：1.5W输出信号：二组常开、常闭触点；0/10mA出线口：M20× 1.5触点容量：AC220V5A物料颗粒最大外形尺寸：≤10mm容器中最大耐压：4.0MPa(定货应说明耐压)容器中的工作温度：-20～180℃(定货应说明工作温度)音叉振荡频率：约200Hz音叉尖端振幅：约0.5mm音叉阻尼延时：约2S延时调节：0~30S介质密度：不小于0.6g/cm³外形尺寸：如图1、图2、图3介质为非粘性物料：不含有对叉体起腐蚀作用的物体防护等级：IP65防爆：固体DIP、DTl3粉尘防爆(不适用于炸药场所)液体：dⅡBT4型号确定：☆确定“普通型”与特殊型”当检测坏境为常温、常压、中等粘度的液体或直径小于5m流动性较好的固体物料时可以选择“普通型”。
旋转机使用说明书
旋转机使用说明书1. 产品介绍旋转机是一种多功能设备，可用于各种工业和农业应用。
其主要功能是将物体沿水平或垂直轴线进行旋转，以实现加工、搬运、装配等操作。
本说明书将详细介绍旋转机的使用方法和注意事项。
2. 安全操作在操作旋转机之前，请务必注意以下几点以确保安全：- 在操作之前，确保工作区域没有杂物，以免干扰旋转机的运行。
- 确保旋转机安装在坚固平稳的基础上，以防止震动或倾覆。
- 使用旋转机时，戴上适当的个人防护装备，例如手套、护目镜和安全鞋。
- 在操纵旋转机时，请避免将手指、手臂或其他身体部位靠近旋转部件。
3. 使用步骤正确的使用旋转机需要按照以下步骤进行：步骤1：开启旋转机的电源，确保所有控制开关处于关闭状态。
步骤2：根据需要，选择适当的旋转速度和方向。
步骤3：将要处理的物体放置在旋转机的工作台上，并固定好，确保物体与旋转机之间没有干涉。
步骤4：慢慢打开控制开关，启动旋转机，并根据需要逐渐调整旋转速度。
步骤5：在旋转过程中，密切观察物体的状态，确保旋转机能够顺利进行工作。
步骤6：操作完成后，关闭旋转机的电源，并清理工作区域。
4. 维护保养为确保旋转机的正常运行和延长使用寿命，请定期进行以下维护保养工作：- 定期检查旋转机的连接部件，确保其牢固可靠。
- 润滑旋转机的轴承和其他摩擦部件，以减少摩擦损耗。
- 清理旋转机的工作台和外部表面，以保持整洁。
- 定期检查电源线路和开关，确保其安全可靠。
- 如果发现异常情况，例如噪音、震动或异味，请立即停止使用旋转机，并进行检修或联系维修人员。
5. 故障排除如果在使用旋转机过程中遇到以下问题，请参考下表进行排除： | 问题 | 可能原因 | 解决方案 || -----------------| -----------------| ----------------------------|| 旋转机无法启动 | 电源故障 | 检查电源连接是否正常|| 旋转速度异常 | 电机故障 | 检查电机并联系维修人员 | | 旋转机震动或噪音 | 零配件松动或磨损 | 检查零配件并进行维护保养 || 旋转机停止运转 | 过载保护触发 | 检查工作台上的负载，并适当减少|请注意：在进行维护保养或故障排除时，请务必先关闭旋转机的电源，以确保个人安全。
固体散料限位检测用阻旋开关 Soliswitch FTE20说明书
具有最高安全性，带光学窗口和可选自动旋转监测功能应用Soliswitch FTE20阻旋开关用于固体散料限位检测。
其结构紧凑，坚固耐用，是在固体散料应用场合（例如安装在固料料仓中）进行满仓、空仓或加料状态检测的理想选择。
•满仓传感器•空仓传感器•限位传感器优势•操作安全•自动旋转监测(可选)•光学窗口旋转监测•防爆认证(Ex)ATEX II 1/2DFM DIP/ II, III/1/E-G•在操作过程中亦可设置开关阈值•坚固耐用的塑料外壳，盖板上带玻璃窗口•无需拆卸仪表，通过以下方式即可进行故障检测：•观察测量杆旋转，设备安装后即可见•可以测试开关功能•安装简单：•螺纹盖外壳•预置电缆入口•直推式双层接线端子•固定螺帽•无需使用其他工具，开关随固料重量自动调节•外壳可以360 °旋转，确保后续安装时能调节至最佳安装方位Products Solutions Services技术资料Soliswitch FTE20阻旋限位开关，用于颗粒状固料限位检测TI01047F/28/ZH/08.22-00715768892022-05-31Soliswitch FTE202Endress+Hauser功能与系统设计测量原理阻旋开关主要用于固料料仓中的满仓或加料状态检测。
用作加料开关时，阻旋开关通常安装在料仓底部，或倾斜安装在料仓锥体部分。
用作满仓开关时，阻旋开关安装在仓顶。
同步电机控制减速齿轮，带动传动轴和叶片旋转。
被散料覆盖时，叶片停止运动，外壳内的旋转电机从休止位置切换至开关位置，导致两个开关触点动作；一个触点用于外部料位标识，另一个触点用于切断电机电源。
料位下降至低于叶片位置后，电机返回休止位置。
两个开关触点再次切换至休止位置，叶片继续旋转。
滑动离合器吸收叶片上与旋转方向相同或相反的间歇性载荷。
盖板关闭时，可以从外部观察传动轴的旋转运动。
可选自动旋转监测功能用于驱动单元的堵塞或故障检测。
测量系统整套阻旋限位开关包括带同步电机和滑动离合器的传动轴（可选带延长缆（可截短）的设备型号），以及单极可切换触点。
24v阻旋料位开关说明书800字左右
24v阻旋料位开关说明书800字左右24V阻旋料位开关说明书一、产品概述：24V阻旋料位开关是一种用于测量物料液位的装置。
它采用24V电源供电，通过阻旋原理实现对液位的检测和控制。
二、产品特点：1. 采用24V直流电源供电，安全可靠。
2. 阻旋原理，精确测量物料液位。
3. 结构简单，安装方便。
4. 高灵敏度，快速反应。
三、产品结构：1. 主体部分：由外壳、电路板和连接线组成。
2. 阻旋装置：由旋钮和测量装置组成。
四、使用方法：1. 将24V阻旋料位开关连接至电源。
2. 将测量装置浸入待测物料中，确保与液体充分接触。
3. 旋转旋钮，调整测量装置的位置，使其与液位保持一定距离。
4. 当液位达到测量装置位置时，开关自动触发，信号输出。
五、注意事项：1. 在安装和使用过程中，请确保电源线与其他设备保持安全距离，以防电路短路或其他故障。
2. 使用时请遵循操作规程，避免过度旋转或强行改变测量装置的位置。
3. 请勿将开关浸入液体中，以免损坏电路或引发其他安全问题。
4. 使用前请检查设备是否完好，如有损坏，请及时维修或更换。
六、维护与保养：1. 定期检查设备的电源线和连接线是否完好，如有损坏，请及时更换。
2. 定期清洁测量装置和旋钮，以确保灵敏度和准确度。
3. 如发现设备异常或工作不正常，请立即停止使用，并联系专业维修人员进行检修。
七、常见问题及解决方法：1. 问题：开关无法触发。
解决方法：请检查电源线是否连接正常，如有损坏，请更换。
2. 问题：开关触发不准确。
解决方法：请检查测量装置的位置是否正确，适当调整旋钮位置，确保与液位保持一定距离。
以上是24V阻旋料位开关的使用说明书，希望能够对您的使用和维护提供帮助。
如有任何问题，请随时联系我们的客服人员。
感谢您选择使用我们的产品！。
NL30阻旋料位开关说明书
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
的冲击。
七、 常见故障及排除
NO.
故障现象
原因分析
1 物料达到时，叶片仍转动 叶片尺寸与物料比重不符
叶片变形或传动轴变形弯
2曲
物料冲击力太大
3 叶片不转动
1．电源未接好 2．马达烧坏
排除方法 重新确定叶片尺寸 做适当防护措施 检查线路将线接好 与本公司联系更换马达
八、 日常维护
1．检查传动轴、叶片是否弯曲变形或损坏。 2．检查传动轴与叶片之间的连接是否牢固。 3．定期清除叶片及传动轴上的物料及杂物。
7. 工作温度：-10℃-80℃（最高可达 400℃）
8. 绝缘电阻：≥100MΩ
9. 介电强度：1500V*1min
10. 防护等级：IP65
11. 叶片材质：SUS304
2
四、 阻旋式物位开关选型标准品
长度 L 可依据客户要求订制
五、 扭力调整
扭力弹簧是用来调整转轴的输出扭力，当被测物比重大时，可将弹簧扭力调至最强的位置， 而此时叶片的灵敏度较差。反之被测物比重越小时，可将弹簧调至越弱，叶片灵敏度较佳。 （注：扭力弹簧的力，请勿随意更换，以免造成误动作）
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
ftc968z料位开关说明书
ftc968z料位开关说明书一、概述本公司多年来一直专业从事物位测控技术的研究，开发和生产了多种物位测量产品。
本系列电容物位计系全套引进外技术及制造工艺生产的物位测量产品之一。
它使复杂的物位测量如高温、高压、真空、强腐蚀等介质的物位测量变得容易而简单。
经过不断地的坚持和实践，以射频电容技术为核心的物位测量系统日臻完善，现已开发利用并生产出能够满足不同要求的如污水、污油、油水界面、固体颗粒等的物位测量产品。
二、主要特点应用射频电容技术，从根本上解决了温度、湿度、压力、物体的导电性等因素量过程的影响，因而具有极高的抗干扰性和可靠性；能够测量强腐蚀性的液体和固体颗粒，如酸、碱、盐、水、污水等液体和化工原料、饲料、粮食、煤灰、水泥、面粉等粉状或颗粒状固体。
高温高压测量：过程温度25~+220℃；过程压力-0.1~4.0MPa 。
智能化现场定标技术为用户轻松地投用产品提供了便利。
三、技术参数电容物位仪表：两线制，Hart，液晶显示；测量方式：射频电容技术；电源：24VDC±10% 输出：4~20mADC精度：0.5%(4~20mA）环境温度：-25~+70℃环境湿度：0-95%RH 介质温度：-25~+220℃测量范围：0-5000PF 过程压力：-0.1~4.0MPa防爆标志：Ex（ia）Ⅱ CT4外壳：铝合金隔爆型，可用于潮湿、有酸气等腐蚀环境探极：可采用任一种刚性或柔性探极使用需知1、在安装时，使法兰或螺纹安装牢固，并且使其与筒体接触良好否则，将会影响电流正常的检测。
2、安装时注意避免障碍物或搅拌器，如果有搅拌器，极棒使用绝缘支架固定在桶壁，避免摆动或被搅拌器撞击损坏。
3、铺设信号线电缆时，应尽量不要与动力线平行铺设，推荐用金属电线管进行屏蔽，以免受到外界对信号的干扰。
（建议信号线使用二芯屏蔽线：0.75mm2一1mm2x2)4、安装位置选择高温型物位计，而且要注意散热片和接线盒的通风，使接线盒温度小于65℃。
UZK型阻旋式料位开关 公司内部资料,太棒了
UZK型阻旋式料位开关一、概述UZK型阻旋式料位开关适用于各种敞开容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有离合器装置保护马达，工作可靠，使用维护方便，广泛用于化工、食品、采矿、塑料、陶瓷等工业行业，是一种较理想的简易流料位控制仪表。
二、主要技术参数及外形尺寸供电电源：220V AC,110V AC，24VDC消耗功率：3W接点容量：AC250V,5A SPDT转速：1R.P.M扭力：0.5~1.0kg cm工作温度：普通型:60℃高温型:≤200℃电气接口：M20×1.5内螺纹UZK10A/B/C【牙口型】适合水平安装操作温度：-10℃~60℃重量：1.2kgUZK11A/B/C【法兰型】适合水平安装操作温度：-10℃~60℃重量：1.7kgUZK20A/B/C【轴保护管型】适合水平或垂直安装操作温度：-10℃~80℃法兰与叶片全部为SUS304材质重量：1.2kg标准规格：L=250mm(2.2kg)L=500mm(2.5kg)L=750mm(2.8kg)其它规格可订制UZK30A/B/C【轴长可调型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK40A/B/C【高温型】适合水平安装操作温度：Max200℃重量：2.1kgUZK46A/B/C【高温轴长可调型】适合垂直安装操作温度：Max200℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK41A/B/C【高温轴轴保护管型】适合水平或垂直安装操作温度：Max200℃法兰与叶片全部为SUS304材质标准规格：L=250mm(2.6kg)L=500mm(2.9kg)L=750mm(3.2kg)其它规格可订制UZK60A/B/C【钢索型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450mm(2.5kg)L=650mm(2.8kg)L=750mm(3kg)其它规格可订制三、安装使用注意事项1.应避开入料口处安装；2.在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖；3.测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转料位开关安装使用说明书
产品简介：
旋转料位开关是一种用于固态物料（包括粉状、粒状、块状、胶状等）的物位控制器。
它具有密封性好、过载能力强（具有过载保护）、轻便易装、输出触点容量大等特点。
针对不同比重的物料可通过调整弹簧的拉力来实现，其接触物料部分全为不锈钢材料。
旋转料位开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。
工作原理：
利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，该阻力通过传动轴传递到接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。
当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始位置，叶片恢复旋转状态。
L 常闭触点
H 常开触点
C 共用接点
注意：请勿随
意更换拉力
弹簧位置，以
免造成误动
作。
技术参数：
1、供电电源：220V AC，50Hz
2、消耗功率：4W
3、触点容量：5A/250V AC
4、叶片转速：1.2RPM（转/分）
5、力矩：1.0 kg*cm
6、物料比重：≥0.4
7、工作温度：-10～60℃(高温型-10～220℃) 8、绝缘电阻：≥100MΩ
9、介电强度：1500V*1min 10、防护等级：IP65
11、叶片材质：不锈钢
安装注意事项：
※确认安装方式为水平安装或垂直安装；
※安装时,在罐体上的安装位置处开孔, 开孔尺寸必须大于φ65mm。
然后把法兰盘焊接到罐体上,即可进行安装；
※应避免安装于落料口下，若无法避免，应在叶片上方安装防护板，以保护叶片不受物料的直接冲击及造成误动作,注意——不能把旋转料位开关安装在罐体上的死料区位置；
※水平安装时，入线口应向下，避免外界环境雨水渗入到接线盒内，电缆固定螺母必须锁紧；
※当安装孔小于叶片宽度时，可将叶片拆卸后再组装，组装前须在叶片螺纹配合处涂上缺氧胶，防止叶片在运转过程中脱落；
※确认电源电压与旋转料位开关上标识的电压相同；
※地线连接是接在机壳内还是机壳外由用户在安装时确定．
选型说明：
型号外形尺寸说明
RLS-A 法兰盘+牙口型(G1″、-10~ 60℃)叶片大小及轴长可订制。
RLS-B 法兰盘加长型(-10~ 60℃)叶片大小及轴长可订制。
RLS-C 法兰盘高温型(-10~ 220℃)叶片大小及轴长可订制。
RLS-D 牙口型(G1.5″、-10~ 60℃) 叶片大小及轴长可订制。
说明:安装RLS-BD牙口型时,其钢板的牙孔为G1.5吋,板厚<=30mm.
*产品的技术参数经福建省中心检验所(2005)MJDR-0400检验合格*。
