桥架、梯架安装;技术交底
桥架安装技术交底
8、成品保护
（1）、竖向桥架安装时，应注意保护装饰完成的墙体。
（2）、本工程为地铁站，风管、水管等管线较多，施工时应尽量避免交叉施工和做到“三不伤害”，同时应注意相互之间的成品保护。
交底单位：***********
（3）、支吊架安装时应牢固，横平竖直，桥架与横担之间采用螺栓固定，固定螺栓为圆头螺栓，由桥架内向外穿，避免后期放电缆时螺栓磨破电缆绝缘层。桥架采用专用连接板连接，连接螺栓采用专用螺栓，由桥架内向外穿，不可接反。
（4）、桥架连接应采用配套的连接板，连接处应缝隙严密平齐。进出盒、箱、柜等接茬处应做好接地跨接，桥架末端应加装封堵。
交底人：
审核人：
年 月 日
交底对象：***********
接受交底人：
年 月 日
1.2、其他材料：使用的等边角钢、圆钢、螺栓、吊杆等金属材料均应做镀锌处理，并经验收合格后，方可使用。
1.3、辅助材料：钻头、电焊条、氧气、乙炔、调和漆等
2、主要机具
2.1：铅笔、卷尺、线坠、粉线袋。
2.2：电工工具、手电钻、冲击钻、工具袋、工具箱、高凳、门架等。
3、作业条件
3.1：配合装饰装修班组的结构及二次砌体施工，预留孔洞、预埋铁件、和二次吊杆、吊架等全部施工完成后进行。
（2）、电缆桥架及其支架全长应不少于 2 处与接地干线相连接；
（3）、电缆桥架水平安装的支架间距严格按照技术交底进行施工；
（4）、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，且所有螺母位于桥架外侧；
（5）、敷设在穿越不同防火区的桥架，按设计要求位置，采用防火包、防火泥、防火隔板进行防火封堵；
桥架安装技术交底记录
桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。
并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。
2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。
3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。
3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。
3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。
4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。
并提醒大家在安装过程中注意安全，避免发生意外。
4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。
4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。
4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。
5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。
6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。
最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。
技术交底 - 桥架安装
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长
桥架安装施工技术交底
桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。
2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。
3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。
4、弹线完成后,进入支架安装工序。
根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。
5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。
6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。
7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。
8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。
9、桥架的出线口应位置正确、光滑、无毛刺。
10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。
,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。
11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。
镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。
12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。
接受交底人签字:交底人签字:年月日年月日。
桥架安装技术交底

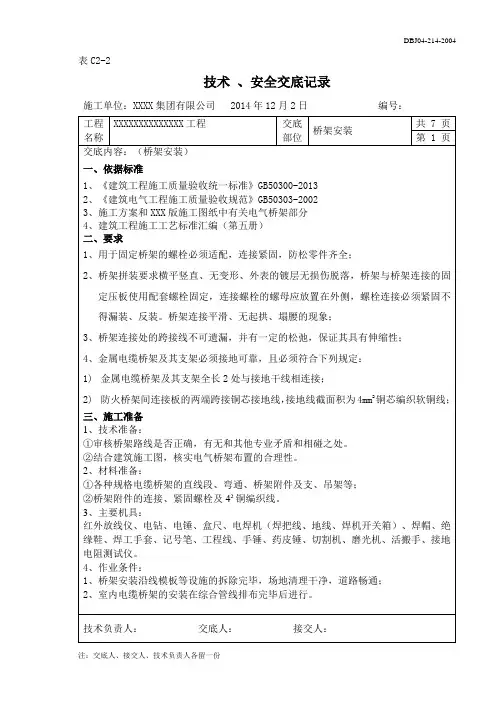

表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共 7 页第 1 页交底内容：（桥架安装）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案和XXX版施工图纸中有关电气桥架部分4、建筑工程施工工艺标准汇编（第五册）二、要求1、用于固定桥架的螺栓必须适配，连接紧固，防松零件齐全；2、桥架拼装要求横平竖直、无变形、外表的镀层无损伤脱落，桥架与桥架连接的固定压板使用配套螺栓固定，连接螺栓的螺母应放置在外侧，螺栓连接必须紧固不得漏装、反装。
桥架连接平滑、无起拱、塌腰的现象；3、桥架连接处的跨接线不可遗漏，并有一定的松弛，保证其具有伸缩性；4、金属电缆桥架及其支架必须接地可靠，且必须符合下列规定：1)金属电缆桥架及其支架全长2处与接地干线相连接；2)防火桥架间连接板的两端跨接铜芯接地线，接地线截面积为4mm2铜芯编织软铜线；三、施工准备1、技术准备：①审核桥架路线是否正确，有无和其他专业矛盾和相碰之处。
②结合建筑施工图，核实电气桥架布置的合理性。
2、材料准备：①各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；②桥架附件的连接、紧固螺栓及4²铜编织线。
3、主要机具：红外放线仪、电钻、电锤、盒尺、电焊机（焊把线、地线、焊机开关箱）、焊帽、绝缘鞋、焊工手套、记号笔、工程线、手锤、药皮锤、切割机、磨光机、活搬手、接地电阻测试仪。
4、作业条件：1、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；2、室内电缆桥架的安装在综合管线排布完毕后进行。
技术负责人：交底人：接交人：技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共7 页第 2 页交底内容：四、操作工艺弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装1、弹线定位（1）根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿顶棚和地面，在线路的中心线进行弹线。
桥架安全、安装技术交底
⑴支、吊架的钢材应平直、无变形。下料后长短偏差＜5㎜，切口处无卷边、毛刺。
⑵钢支架和吊架应安装牢固，无显著变形，焊接时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹，咬边、气孔、凹陷、漏焊现象。焊好后应做好防腐处理。
⑶吊架规格：600×200、800×200桥架，横担角钢40×40×4，吊杆φ12圆钢；400×200规格及以下桥架，横担角钢30×30×3，吊杆φ10圆钢；吊杆上刷与桥架颜色一致的防火漆。
⑷固定支点间距一般不大于1.5m，在进出接线盒、箱、柜、转角（弯）、丁字接头三端0.5m以内设支架。
⑸吊架标高详见桥架安装施工图，穿越桁架角钢吊架与圆钢吊架布置详见附图二。
6、桥架安装
⑴桥架直线端连接应采用连接板、螺丝附件齐全，接缝严密平齐。桥架线槽应平整、无扭曲变形、内壁无毛刺，附件齐全。桥架直线段组装时，应先做干线，再做分支线，逐段组装成型。桥架连接用的螺栓的螺母在桥架的外侧。
⑵桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
⑶桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
⑷同一线槽内的导线截面积总和小于内部截面积的40％。桥架、线槽宽度≤100时，连接板每端固定螺丝个数＞4个，宽度≥200时，个数＞6个。
9、施工时注意其它专业预留洞口,防止高空坠落。
二、安装交底
I、准备工作
1、熟悉图纸，确定桥架的布置、走向，核实主要材料和配件的用料。
2、主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋、液压升降台等。
3、材料检验。桥架及附件的型号，规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变形现象。螺栓、垫圈、弹簧垫等配件为镀锌材质。
电缆桥架安装工程技术交底
电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。
2、桥架到现场后，应分类堆放。
3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。
二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。
2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。
4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。
用线绳检查桥架通长的直平度。
5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。
桥架跨越建筑物变形缝处应断开100mm。
6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。
聚氯乙烯绝缘电缆最小允许弯曲半径10D。
交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。
7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。
8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。
三、安全事项
1、搬运桥架时应戴手套，且不少于2人。
2、桥架堆放时应平放，且勿竖立。
技术交底-桥架安装
工 程 名 称 西宁站及西宁西过渡工程 交底日期施工单位 中铁建工集团有限公司 分项工程名称 电气工程 交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装审核人 交底人 接受交底人本表由施工单位填写。
桥架非直线段支、吊架位置图 （a ）弯通；（b ）三通；(c) 四通桥架使用通丝吊杆及固定角钢做支吊架如下图所示：吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一种用整根角钢割角煨制焊接制作，如图所示。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装角钢焊接支架制作图b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧，丝杆与角铁上下用螺母加弹平垫固定，下端外露螺母丝扣0.5-1cm；内膨胀胀珠必须敲顶到位，丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。
5.桥架安装及接地（1）电缆桥架多层敷设时其层间距离一般为：桥架上部距顶板或其它障碍物不应小于0.3m。
电力电缆桥架间不应小于0.3m。
控制电缆桥架间不应小于0.2m。
弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。
（2）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。
1KV以上和1KV以下的电缆(不同电压等级)强电、弱电、控制电缆审核人交底人接受交底人本表由施工单位填写。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。
电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。
桥架全长应为良好的电气通路。
桥架安装技术交底
一支架材料规格
1横担采用角钢，吊杆采用镀锌丝杆。
2横担、吊杆规格：宽度在200以下用L30* 3角钢，吊杆用φ8镀锌丝杆；宽度在250~400用L40*4角钢，吊杆用φ8镀锌丝杆；宽度在600以上用L50* 5角钢，吊杆用φ10镀锌丝杆。角钢下料钻孔完成后红丹防锈漆二度防腐处理，角钢下边倒角去毛刺。
7严禁将桥架直接点焊在金属结构上。
8当需在桥架上引下保护管至设备时，管端伸入桥架的长度应一致，管口应加保护套，在距保护管弯头300~400ｍｍ处，应将保护管固定，固定应牢靠。
9全封闭式桥架的终端应配用相应断面尺寸的封堵。
10金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
3除伸缩缝外，桥架延续连接处的间隙不得大于10ｍｍ。
4在建筑沉降缝处，应设置补偿装置。
5钢制桥架直线段不超过30米应设伸缩节，铝合金或玻璃钢制桥架长度超过15米应设伸缩节。
6用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10ｍｍ为宜。
2除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2ｍｍ，转弯处不得大于5ｍｍ。
3盖板应卡接严密，不得有虚盖或扭曲变形现象，卡锁可靠。
单
位意Βιβλιοθήκη 见建设单位监理单位
交底人被交底人日期2005年4月14日
11金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）相连接。
12非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4ｍｍ2。
13镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
桥架安装技术交底
一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。
建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。
主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。
二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。
混凝土强度满足设计要求。
2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。
2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。
2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。
2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。
2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。
3. 3.2工具：活扳手、手钳、手锤等。
4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。
三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。
3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。
下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。
3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(完整版)桥架安装-安全技术交底
3.使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人
个人劳动防护用品的的正确使用方法
安全帽的正确戴法：安全帽应戴正、帽带系紧，帽箍的大小应根据佩戴人的头型调整箍紧，帽箍的底边到人头顶端应保持80-90mm距离，帽衬与帽壳顶部垂直距
桥架安装分项工程安全技术交底
单位(子位)
工程名称
英诺赛科单晶体新材料研发生产基地项目建筑电气
施工单位
中国核工业华兴建设有限公司
建设单位
英诺赛科（珠海）科技有限公司
分部分项名称
桥架安装
交底部位
整个项目
作业班组
水电安装
交底人
王力
交底日期
2017年 2月 12日
安全注意事项
1.电桥架安装时，其下方不应有人停留。进入现场应戴安全帽。
3、文明施工要求（扬尘、降噪、建筑垃圾处理）：
现场施工时要注意及控制扬尘，电焊作业时在焊接部位周围设置挡板，尽量避免夜间施工，降低机械噪音，施工完毕后要做到工完场清，将产生的建筑垃圾及时清理干净。
4、其它需说明事项：
施工过程中要注意个人安全防护以及防火措施，对作业环境进行分析，并采取相应措施，如周边有易燃物焊接作业时要在焊接部位四周进行围挡防护防止火花飞溅引起火灾；个人劳动保护用品：防火手套、防护眼镜，灭火器要在电焊作业时配备齐全，动火作业前要进行动火作业申请批准开具动火证后方可作业。电焊工要随身携带电焊作业证，作业完成后要注意成品保护。
1、现场作业要遵守动火许可制度和施工临用电制度，还必须遵守现场安全管理规定，设备设施安全管理规定，安全文明施工管理规定。
梯式桥架安装工艺技术交底
梯式桥架安装工艺技术交底梯式桥架是一种用于承载电缆线路、信息线路等的设备，具有架空于建筑物内部的特点，常用于大型工业厂房、商场、机房等场所。
梯式桥架的安装工艺技术交底是指在进行项目施工前，立项单位或施工单位要将安装工艺技术进行交底，明确施工过程中的注意事项、施工流程、质量要求等内容，以确保施工质量和安全。
下面将就梯式桥架安装工艺技术交底的内容进行详细说明。
一、施工前的准备工作1.对工程设计文件进行仔细研究，了解梯式桥架的位置、材质、规格、数量等要求。
2.准备施工所需的材料和工具，并对其进行质量和数量的核对。
3.安排施工人员，并进行必要的技术交底和安全培训。
二、施工流程1.查验施工现场的安全情况，确保施工场地环境安全。
2.按照设计要求进行梯式桥架的布置，定位各个支撑点和固定点。
3.根据梯式桥架的材质和规格，选择合适的连接件，进行拼装。
4.根据需要，进行对梯式桥架的切割、弯曲、修整等加工工艺。
5.梯式桥架安装完成后，进行焊接、固定等工艺处理，确保连接稳固。
三、质量要求1.梯式桥架的材料应符合设计要求，具备一定的抗变形能力和耐腐蚀性。
2.桥架的连接件应采用优质材料制造，连接稳固可靠，不得出现松动、脱落等现象。
3.梯式桥架的位置、布局应符合设计要求，不得影响到电缆线路或信息线路的正常使用。
4.梯式桥架的表面应平整、光滑，不得有明显的凹凸、裂缝等缺陷。
四、安全注意事项1.施工人员必须戴好安全帽、防护鞋等个人防护用品，并具备高空作业经验。
2.在梯式桥架安装过程中，应注意电缆线路或信息线路的保护，避免损坏。
3.严禁梯式桥架超负荷使用，必要时应加装支撑杆或增加固定件，以确保安全可靠。
4.施工现场要保持整洁，杂物、砂浆等不得堆放在梯式桥架上，以免影响安全。
以上是梯式桥架安装工艺技术交底的主要内容，通过科学的施工流程、质量要求和安全注意事项，可以确保梯式桥架的安装质量和施工安全。
同时，施工单位还应按照实际情况进行细化和补充，以满足具体项目的需求。
桥架安装技术交底
1 工艺要求
11、金属支架开孔采用机械钻孔，严禁采用气焊烧孔，安装后应进行防腐。
1 工艺要求
12、采用吊杆固定时，吊杆直径不得小于8mm，在分支处或端部 0.3m~0.5m 处应有固定支架，中间应 有防晃支架。
2 容易出现问题
桥架底部开孔错误
2 容易出现问题
桥架没有连接板，没有做跨接
2 容易出现问题综合布置的总要求，确定其平面走向、标高等，完成放线、支吊架制作安装、桥 架安装等内容。桥架支架的确定首先以管件和桥架的首末端为准则，根据两者之间的水平距离对桥架平分。 控制要点：水平度、垂直度、桥架、支架。 质量要求：水平段平直度偏差不大于1.5mm/米，全长不大于10mm，相邻段之间缝隙不大于2mm。
1 工艺要求
7、电缆桥架在穿越楼板或防火分区隔墙处，应采用防火隔板及防火堵料封堵。同时穿越楼板时周围应加 防水台保护，高度不小于50mm。
1 工艺要求
8、电缆桥架转弯、分支处宜采用专用连接配件。
1 工艺要求
9、桥架与支架间及与连接板的固定螺栓应紧固无遗漏，螺母应位于外侧。
1 工艺要求
10、支吊架安装应牢固、无明显扭曲；与预埋件焊接固定时，焊缝应饱满；膨胀螺栓固定时，螺栓选用应 适配、防松零件齐全、连接紧固。
连接部位一半设置在墙内，安装维修 都不便，接地跨接也无法连接。
1 工艺要求
2、支架优先使用综合支吊架；电缆桥架水平安装时，支架间距不大于1.5m，在桥架始端、末端200mm 处及桥架走向改变或转角处加装支架，且支吊架距接缝距离一致，垂直安装时，支架间距不大于2m。
1 工艺要求
3、非镀锌桥架本体之间连接板的两端跨接铜芯软导线或编织铜线，跨接线截面应≥4mm2；且应跨接在 连接处两端专用跨接的螺栓孔上。
桥架安装技术交底
技术交底记录表C2-1编号工程名称 吉安恒大帝景首期工程 交底日期 2014-11-1 施工单位 中铁建设集团有限公司分项工程名称桥架安装交底提要2#、3#、10#楼桥架安装交底交底内容： 1、主要机具水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪 2.施工工艺 2.1、施工程序2.2、桥架选择，桥架的外观检查本工程中所使用的桥架为防火梯式桥架、防火槽式桥架。
桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
桥架板材厚度应满足下表。
桥架允许最小板材厚度梯架宽度B(mm) 允许最小厚度(mm)150≤B<400 1.5 400≤B<8002.0桥架焊缝表面均匀、平整、光滑，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm 。
螺栓连接孔的孔距允许偏差：同一组内相邻两孔间距±0.7mm 。
同一组内任意两孔间距±1mm 。
2.3、桥架的保管电缆桥架暂时不能安装时，其贮存场所宜干燥、有遮盖、有良好的通风环境，应避免酸、 碱、盐等腐蚀性物质的侵蚀。
在保存场所一定要分类码放，不得摔打，层间应用适当软垫物隔开，避免高压，以防变形和防腐层损坏，影响施工和桥架质量。
在有腐蚀的环境，还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。
2.4、桥架吊架安装采用通丝螺杆双杆式吊架安装方式。
审核人 交底人 接受交底人1. 本表由施工单位填写，交底单位与接受交底单位各存一份。
2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
桥架选型型择外观检查查查支、吊架安装桥架组装技术交底记录编号表C2-1工程名称吉安恒大帝景首期工程交底日期2014-11-1施工单位中铁建设集团有限公司分项工程名称桥架安装交底提要2#、3#、10#楼桥架安装交底交底内容：水平桥架支架采用镀锌通丝螺杆作吊杆，镀锌角钢作横担，支架间距按2m设置，在桥架的转角处要设置支架,支架采用膨胀螺栓在楼板下固定。
桥架、梯架安装;技术交底
技术（质量）交底记录哈建技08工程名称xxx小区xxxx栋住宅楼交底项目桥架、梯架安装；电缆敷设工程编号交底日期xxx年xxx月xxx日规范规定1．金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：(1)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm。
(3)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2．电缆敷设严禁有绞拧、销装压扁、护层断裂和表面严重划伤等缺陷。
3．电缆桥架安装应符合下列规定：(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表；电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径(3)当设计无要求时，电缆桥架水平安装的支架间距为1.5—3m；垂直安装的支架间距不大于2m；(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；(5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距(m)管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层 1.00.5(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；(7)支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接坚固，防松零件齐全。
桥架安装技术交底书
2.2.1.3.固定点间距应在1.5-2mm范围内。在进入接线盒、配电箱、柜，转角及丁字接头处应设置500mm以内间距支持点。
2.3.金属膨胀螺栓安装要求：
技术负责人
交底人
接受交底人
2010年4月3日第4页共5页
技术交底记录
编号：05
工程名称
鄂尔多斯市一中体育馆
施工单位
兴泰建筑公司
交底内容：
3.成品保护
4.1.Байду номын сангаас装金属线槽及槽内配线时，应注意保持墙面的清洁。
4.2.线槽盖板盖好后，导线不允许外露。
4.3.使用人字梯时，注意不要碰坏建筑物的墙面及门窗。
技术负责人
技术交底记录
编号：01
工程名称
鄂尔多斯市一中体育馆
施工单位
兴泰建筑公司
交底提要：桥架安装
交底内容：
1.施工准备
1.1.施工技术准备：
施工前要熟悉图纸，弄清设计图的设计内容，注意图纸提出的施工要求。认真阅读施工技术交底，弄清技术要求、技术标准和施工方法。
1.2.施工机具、材料准备：
1.2.1.准备铅笔、卷尺、线坠、粉线袋。
2010年4月3日第3页共5页
技术交底记录
编号：04
工程名称
鄂尔多斯市一中体育馆
施工单位
兴泰建筑公司
交底内容：
2.5.2.电线、电缆在金属线槽内不宜有接头，在本工程中桥架上方安装分线箱。
2.6.桥架的接地：
2.6.1.桥架除本体连接外，应在接地螺丝（螺丝必须在加工时就与桥架焊接成一体）上用编织软铜线或铜线连接，导线截面积选择应符合要求，此连接必须在每一段都连接。尤其在拼截处的非直线段上更必须做到位，接地线易做在桥架的同一侧，以便于检修，避免遗漏。
技术交底(桥架安装)
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁 ZN－004
0 0 3
工程名称 分项工程名称
火灾自动报警系统 桥架安装和桥架内电缆敷设
施工单位 交底日期
天元建设集团有限公司 2007 年 11 月 10 日
交底内容： 六 成品保护 1、合理安排施工流程，上道工序的完成要为下道工序创造条件，下道工序的施工要能保证 上道工序的成品完整不受损。 2、根据工作内容的实际情况采用相应的成品半成品保护措施，比如：未安装的管口处加防 堵措施，管道面漆在对其有影响的工程完成后再进行等。 3、与在我方成品区施工单位签订成品保护协议。 4、责任到人，委派专人在工地巡查，发现情况，立即采取相应措施。 七 安全施工 1、现场内各种电气设备接地接零，电动机械和手持电动工具设漏电掉闸装置。 2、现场内各种用电设备实行“一机一闸一保护” “严禁一闸二机”或“一闸多机” 。 3、现场内各种用电设备不准超负荷运行，不准带病工作，不准在运行中保养。 4、现场内的闸刀开头，保护盒必须完好，各空气开关必须设有保护罩，开关板完好。 5、现场内导线接头处须绝缘良好，导线完好无损，脱皮、老化导线不得使用。 6、使用电动工具者，穿绝缘鞋，戴绝缘手套。 7、现场内各用电设备如发生故障，由电工或专业技术人员负责维修，其他人员不得擅自动 手操作和维修。 8、临时用电由专业人员完成，不懂的人员禁止乱动。隔离开关严禁负荷操作，正确的操作 步骤：合闸：先合隔离开关，后合负荷开关（闸刀，断路器） ；分闸：先分断路器（闸刀） ， 后合隔离开关。碘钨灯：接上接地线，室内照明高度大于 2.4 米。 八 文明施工 1、材料进场堆放：半成品、成品材料分种类堆放整齐，并设置明显的标牌，废旧和多余的 物资要及时回收，精心堆放整齐，不得挤占道路和作业区，保护道路畅通无阻。 2、严格按照施工程序组织施工，确保施工过程中统一调度，保持良好的施工程序。 3、每一分项工程完工后，要及时清理各种材料，并码放整齐，以备再用。 4、遵守现场文明施工管理制度，提高自身素质。 5、建立起全面的现场施工人员岗位责任制，并挂在办公室墙上，使自己能随时看到自己的 责任，把现场管理工作抓好。
桥架安装技术交底
工程名称
江苏德龙镍业有限公司不锈钢压延制品项目
分部工程名称
电气
分项工程名称
电缆桥架及支吊架安装
交底部位
技术交底
4、施工现场要做到工完、料净、场地清，做到不污染、不损坏、不丢失。梯子、平台下班时要摆放在不影响他人施工和行走的地方。
金属线槽，桥架及其附件，应采用经过镀锌处理的定型产品，其规格型号应符合设计要求，线槽，桥架内外应光滑平整，无棱刺，无扭曲，翘边无变形现象。
金属膨胀螺栓应根据允许拉力的剪力进行选择。
钢板、圆钢、扁铁、角钢、螺栓，螺母等做电工工件时，应经过镀锌处理。
铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。
（5）当直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩逢，其连接宜采用伸缩连接板，桥架跨越建筑伸缩逢处应设置伸缩缝。桥架转弯处的转弯半径，不应小于桥架上的电缆最小允许弯曲半径的最大值。
（6）现场加工的桥架及弯通、三通、异径接头等应平整，内部光洁，无毛刺，并符合同等规格桥架制造厂的标准，加工应采用机械或手锯切割，不得用电、气焊切割。
一十、环境、文明施工措施
1、使用各种机械必须控制噪音污染。
2、剔槽墙体必须喷水控制粉尘污染，剔槽出来的垃圾及时清理，堆放到指定地点。各种废弃物、焊条禁止到处乱扔防止化学污染。
3、施工时要注意现场材料、成品、半成品的防护，避免污染和损坏。
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
技术交底
（6）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色一致
交底人
年月日
被交底人
年月日
江苏省建设工程质量监督总站监制
桥架安装安全技术交底
安全技术交底表(CSCECIE-SP-B0412)图4安全绳绳头设置图5安全绳固定支架示意（3）安全带的使用：由于我们的移动平台全部在2m以上，所以作业时必须系好安全带，安全带必须选用五点式的安全带，根据个人身材调节安全带至合适松紧度，不应过松也不能过紧，在移动平台作业时必须把五点式安全带的两个挂钩全部挂在设置的安全绳上。
图7 五点式安全带（四）针对临时用电：（1）现场用电设备必须配备合格的开关箱，保证一机一箱一闸一漏保，严禁用电设备直接接至现场二级配电箱；（2）所用开关箱配置齐全，所选漏保动作值不大于30ma，动作时间不超过，使用前漏保试跳可靠，接地跨接线跨接可靠，现场使用专用插头接线，严禁不用插头直接将线头插入插座孔使用，现场所用电缆必须保证PE线单独设置，即单相设备使用3芯电缆，三相设备使用5芯电缆；（3）现场电缆应完好无损，有破皮现象的电缆禁止使用；（4）现场作业时，电缆线和开关箱均应架空，不允许直接拖地，电缆架空可以考虑用绝缘S钩或绝缘支架架空。
图8 电缆架空急救措施：施工过程中如有突发事故发生，应第一时间与项目部取得联系，项目部已配有急救箱尽快进行处理，伤情严重的应由项目部安排及时送往指定医院予以救治。
1、如发现有人触电时应立即:（1）切断电源，如拉下闸刀、保险丝等；（2）使用木棍挑开电源；（3）站在干木板或者木凳上，拉开触电者的干衣服，使其脱离电源，万一触电者因抽筋而紧握电线，可用干燥的木棍，胶把钳子等工具切断电源。
（4）情况严重的送医院就诊。
交底人签名李金河职务电气工程交底时间注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。
受教育人员会签单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
多芯控制电缆
10D
注：D为电缆外径
(3)当设计无要求时，电缆桥架水平安装的支架间距为1.5—3m；垂直安装的支架间距不大于2m；
(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
(5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：电缆类固定点的间距(mm)
电力电缆
全塑型
1000
除全塑型外的电缆
1500
控制电缆
1000
5．电缆的首端、末端和分支处应设标志牌。
操作工艺
(一)、划线定位
根据设计图或施工方案，从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度，电缆桥架应随其坡度)，确定并标出支撑物的具体位置。
(二)、固定件安装
与管道的最小净距(m)
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
(7)支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接坚固，防松零件齐全。
多芯
单芯
控制电缆
10D
橡皮绝缘电力电缆
无铅包、钢铠护套
10D
裸铅包护套
15D
钢铠护套
20D
聚氯乙烯绝缘电力电缆
10D
电缆形式
多芯
单芯
交联聚乙烯绝缘电力电缆
15D
20D
油浸纸绝缘电力电缆
铅包
铅包
有铠装
15D
20D
无铠装
20D
自容式充油(铅包)电缆
20D
注：表中D为电缆外径
7．在建筑物中有变形缝处敷设的电缆应留有余量。
2．自制支架与吊架所用扁铁规格不应小于30×3mm，扁钢规格不小于25×25×3mm，圆钢不小于φ8。自制吊支架必须按设计要求进行防腐处理。
3．支架与吊架在安装时应挂线或弹线找直，用水平尺找乎，以保证安装后横平竖直。
4．轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统，吊杆直径不应小于8mm，支撑应固定在主龙骨上，不允许固定在辅助龙骨上。
3．电缆敷设前应清扫桥架，检查桥架有无毛刺等可能划伤电缆的缺陷，并予以处理。
4．电缆在桥架上可以无间距敷设，应分层敷设且排列整齐，不应交叉。
5．桥架内电缆应在首端、尾端、转弯及每隔50m处设有编号、型号及起止点等标记。标记应清晰齐全，挂装整齐。
6．电缆敷设时弯曲半径应满足下表要求
电缆最小弯曲半径
电缆形式
有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表；
电缆最小允许弯曲半径
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
5．钢结构：可将支架或吊架直接焊在钢结构上，也可用万能用具进行安装。
(四)、梯架、托盘、线槽安装
1．梯架、托盘、线槽用连接板连接，用垫圈、弹垫、螺母紧固，螺母应位于梯架、托盘、线槽外侧。
2．桥架与电气柜、箱、盒接茬时，进线和出线口处应用抱脚连接，并用螺丝紧固，末端应加装封堵。
3．桥架经过建筑物的变形缝(伸缩缝、沉降缝)时，桥架本身应断开，槽内用内连接板搭接，一端不需固定。
4．电线桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，具体做法见图示和图集。
(五)、金属桥架的接地保护
1．桥架全长应为阜好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。如设计另有要求的按设计施工。
2．桥架在建筑变形缝处要做跨接地线，跨接地线要留有余量，跨接地线截面按下表选择。
桥架内最大电缆的相导线截面积S
保护地线最小截面积Sp
S≤l 6
Sp=S
l 6＜S≤35
Sp= 16
35＜S≤200
Sp= S／2
(六)、室内电缆桥架上敷设电缆
1．室内电缆桥架敷设的电缆不应有黄麻或其它易燃材料外护层，否则在室内部分的电缆应剥除麻护层，并对铠装加以防腐处理。
2．在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。
技术（质量）交底记录
哈建技08
工 程 名 称
xxx小区xxxx栋住宅楼
交 底 项 目
桥架、梯架安装；
电缆敷设
工 程 编 号
交 底 日 期
xxx年xxx月xxx日
规范规定
1．金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
(1)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
1．采用直径不小于8mm的圆钢自制或选用成品，在土建结构，施工中按划定的位置预埋，注意固定牢固，用胶布包缠螺纹部分。
2．金属膨胀螺栓安装
(1)适用于C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
(2)钻孔直径的误差不得超过+0.5mm～0.3mm；深度误差不得超过±3mm；钻孔后应将孔内残存的碎屑清除干净。
(3)打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
(4)用木锤或垫上木块后用铁锤将膨胀螺栓敲人洞内，螺栓固定后，其头部倔斜值不应大于2mm。
3．预埋铁的自制加工尺寸不应小于120×60×60mm，在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定牢固。
(三)、桥架支撑件安装
1．桥架支撑件在室内安装常用的几种型式，参照国标图86SD169电缆桥架安装。
4．桥架内电缆敷设应符合下列规定：
(1)大于45°倾斜敷设的电缆每隔2m处设固定点；
(2)电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；
(3)电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表的规定。
(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm。
(3)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2．电缆敷设严禁有绞拧、销装压扁、护层断裂和表面严重划伤等缺陷。
3．电缆桥架安装应符合下列规定：
(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设
