数电实验__门电路逻辑功能及测试
数电实验讲义讲解
实验一 门电路逻辑功能测试及逻辑变换一、实验目的：1．掌握TTL 与非门、或非门和异或门输入与输出之间的逻辑关系。
2．熟悉TTL 中、小规模集成电路的外型、管脚和使用方法。
3. 熟悉逻辑功能的变换。
二、实验仪器及器件：1．数字电路实验箱 1台 2．二输入四与非门74LS00 1片 3. 二输入四或非门74LS28 1片 4. 二输入四异或门74LS86 1片 5．数字万用表 1块三、实验预习：1．复习各种门电路的逻辑符号、逻辑函数式、真值表。
2．查出实验所用集成电路的外引脚线排列图，熟悉其引脚线位置及各引脚线用途。
四、实验原理：1．测试门电路的逻辑功能⑴ 与非门的逻辑功能：有0出1，全1出0。
与非门的逻辑函数式：Y=AB74LS00为二输入四与非门, 即在一块集成块内含有四个互相独立的与非门,每个与非门有2个输入端。
如下图所示。
⑵ 或非门的逻辑功能：有1出0，全0出1。
或非门的逻辑函数式：Y=A+B74LS28为二输入四或非门, 即在一块集成块内含有四个互相独立的或非门,每个或非门有2个输入端。
Vcc 4B 4A 4Y 3B 3A 3Y1A1B1Y2A2B2YGND00 四2输入与非门V DDA4B4Y4Y3B3A3A1B1Y1Y2B2A2V SS4001 四2入或非门⑶异或门的逻辑功能：相同出0，相反出1。
异或门的逻辑函数式：Y=A⊕B=AB+AB74LS86为二输入四异或门，即在一块集成块内含有四个互相独立的异或门,每个异或门有2个输入端。
如图（c）所示。
2．门电路的逻辑变换：就是用与非门等组成其它门电路。
方法：先对其它门电路的函数式用摩根定理等公式变换成与非式，再画出相应逻辑图，然后用与非门实现之。
五、实验内容：实验前先检查实验箱电源是否正常，然后选择实验用的集成电路，按接线图连线。
特别注意V cc及地线不能接错。
线接好后经指导教师检查无误方可通电。
实验中改动接线必须先断开电源，接好线后再通电实验。
实验一逻辑门电路的逻辑功能及测试
实验一逻辑门电路的逻辑功能及测试一．实验目的1．掌握了解TTL系列、CMOS系列外形及逻辑功能。
2．熟悉各种门电路参数的测试方法。
3. 熟悉集成电路的引脚排列，如何在实验箱上接线，接线时应注意什么。
二、实验仪器及材料a)数电实验箱、双踪示波器、数字万用表。
b)1）CMOS器件：CC4011 二输入端四与非门 1 片 CC4071 二输入端四或门 1片2）TTL器件：74LS86 二输入端四异或门 1 片 74LS02 二输入端四或非门 1 片74LS00 二输入端四与非门 1片 74ls125 三态门 1片74ls04 反向器材 1片三．预习要求和思考题：1．预习要求：1）复习门电路工作原理及相应逻辑表达式。
2）常用TTL门电路和CMOS门电路的功能、特点。
4）熟悉所用集成电路的引线位置及各引线用途。
2．思考题1）TTL门电路和CMOS门电路有什么区别？2）用与非门实现其他逻辑功能的方法步骤是什么？四．实验原理1．本实验所用到的集成电路的引脚功能图见附录。
2．门电路是最基本的逻辑元件，它能实现最基本的逻辑功能，即其输入与输出之间存在一定的逻辑关系。
TTL集成门电路的工作电压为“5V±10%”。
本实验中使用的TTL集成门电路是双列直插型的集成电路，其管脚识别方法：将TTL集成门电路正面（印有集成门电路型号标记）正对自己，有缺口或有圆点的一端置向左方，左下方第一管脚即为管脚“1”，按逆时针方向数，依次为1、2、3、4············。
如图1—1所示。
具体的各个管脚的功能可通过查找相关手册得知，本书实验所使用的器件均已提供其功能。
图1—13．图1—2分别为基本门电路各逻辑功能的测试方法。
4.图1－3是为了理解TTL逻辑门电路多余端的处理方法。
五.实验内容及步骤选择实验用的集成电路，按自己设计的实验接线图接好连线，特别注意Vcc及GND不能连接错。
数电实验报告1
实验一门电路逻辑功能及测试一、实验目的1、熟悉门电路逻辑功能。
2、熟悉数字电路学习机及示波器使用方法。
二、实验仪器及材料1、双踪示波器2、器件74LS00 二输入端四与非门2片74LS20 四输入端双与非门1片74LS86 二输入端四异或门1片74LS04 六反相器1片三、预习要求1、复习门电路工作原理相应逻辑表达示。
2、熟悉所有集成电路的引线位置及各引线用途。
3、了解双踪示波器使用方法。
四、实验内容实验前按学习机使用说明先检查学习机是否正常，然后选择实验用的集成电路，按自己设计的实验接线图接好连线，特别注意Vcc及地线不能接错。
线接好后经实验指导教师检查无误方可通电。
试验中改动接线须先断开电源，接好线后在通电实验。
1、测试门电路逻辑功能。
（1）选用双输入与非门74LS20一只，插入面包板，按图连接电路，输入端接S1~S4(电平开关输入插口)，输出端接电平显示发光二极管（D1~D8任意一个）。
（2）将电平开关按表1.1置位，分别测出电压及逻辑状态。
（表1.1）2、异或门逻辑功能测试（1）选二输入四异或门电路74LS86，按图接线，输入端1﹑2﹑4﹑5接电平开关，输出端A﹑B﹑Y接电平显示发光二极管。
（2）将电平开关按表1.2置位，将结果填入表中。
表 1.23、逻辑电路的逻辑关系（1）选用四二输入与非门74LS00一只，插入面包板，实验电路自拟。
将输入输出逻辑关系分别填入表1.3﹑表1.4。
（2）写出上面两个电路的逻辑表达式。
表1.3 Y=A ⊕B表1.4 Y=A ⊕B Z=AB 4、逻辑门传输延迟时间的测量用六反相器（非门）按图1.5接线，输80KHz 连续脉冲，用双踪示波器测输入，输出相位差，计算每个门的平均传输延迟时间的tpd 值 ： tpd=0.2μs/6=1/30μs 5、利用与非门控制输出。
选用四二输入与非门74LS00一只，插入面包板，输入接任一电平开关，用示波器观察S 对输出脉冲的控制作用:一端接高有效的脉冲信号，另一端接控制信号。
实验一逻辑门电路的逻辑功能及测试
实验一逻辑门电路的逻辑功能及测试逻辑门电路是数字电子电路中常用的一种电路，用于实现逻辑运算。
逻辑门电路由逻辑门和逻辑门之间的连接组成。
不同的逻辑门具有不同的逻辑功能，如与门、或门、非门等。
下面将对常见的逻辑门电路的逻辑功能和测试方法进行详细介绍。
一、与门（AND Gate）与门是最基本的逻辑门之一，它的逻辑功能是输入信号同时为高电平时输出高电平，否则输出低电平。
与门的通用符号是一个带有两个输入引脚和一个输出引脚的长方形。
常用的与门有两输入与门、三输入与门等。
测试方法：1.连接电路：将与门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当输入引脚都为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。
二、或门（OR Gate）或门是另一种常见的逻辑门，它的逻辑功能是只要有一个输入信号为高电平，输出就为高电平；只有所有输入信号都为低电平时，输出才为低电平。
或门的通用符号也是一个带有两个输入引脚和一个输出引脚的长方形。
测试方法：1.连接电路：将或门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当任意一个输入引脚为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。
三、非门（NOT Gate）非门是较为简单的逻辑门之一，它的逻辑功能是输出与输入相反的电平信号。
非门的通用符号是一个带有一个输入引脚和一个输出引脚的长方形。
测试方法：1.连接电路：将非门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当输入引脚为高电平时，LED灯应该熄灭；否则，LED灯应该亮起。
以上是常见的逻辑门电路的逻辑功能及测试方法。
通过对逻辑门的测试，可以确保电路正常工作并实现所需的逻辑功能。
数电实验
Si Ai Bi Ci 1 Ai Bi Ci 1 Ai Bi Ci 1 Ai Bi Ci 1 Ci Ai Bi Ai Ci 1 Bi Ci 1
得 p78 图4 . 3. 6 ------太繁琐
教材p78图4.3.7 用异或门和与非门来实现全加运算。----自己推导公 式----p78。
实验预习要求 1、复习有关计数器部分内容 2、绘出各实验内容的详细线路图 3、拟出各实验内容所需的测试记录表格 4、查手册，给出并熟悉实验所用各集成块的引脚排列图 实验报告 1、画出实验线路图，记录、整理实验现象及实验所得的有 关波形。对实验结果进行分析。 2、总结使用集成计数器的体会。
移位寄存器及其应用
(5)平均传输延迟时间tpd ：是衡量门电路开关速度的参数， 它是指输出波形边沿的0.5Um至输入波形对应边沿0.5Um点 的时间间隔。
tpd
1 tpd (tpdL tpdH ) 2
T 6
实验五：组合逻辑电路的设计与测试
一、实验目的 掌握组合逻辑电路的设计与测试方法
二、实验内容 1、设计用与非门及用异或门、与门组成的半加器电路。 要求按本文所述的设计步骤进行，直到测试电路逻辑功能符 合设计要求为止。 2、设计一个一位全加器，要求用异或门、与门、或门组成。 3、设计一位全加器，要求用与或非门实现。 4、设计一个对两个两位无符号的二进制数进行比较的电路； 根据第一个数是否大于、等于、小于第二个数，使相应的三 个输出端中的一个输出为“1”，要求用与门、与非门及或非 门实现。
实验预习要求 1、根据实验任务要求设计组合电路，并根据所给的标准器件 画出逻辑图。 2、如何用最简单的方法验证“与或非”门的逻辑功能是否完好？ 3、“与或非”门中，当某一组与端不用时，应作如何处理？
数电实验报告

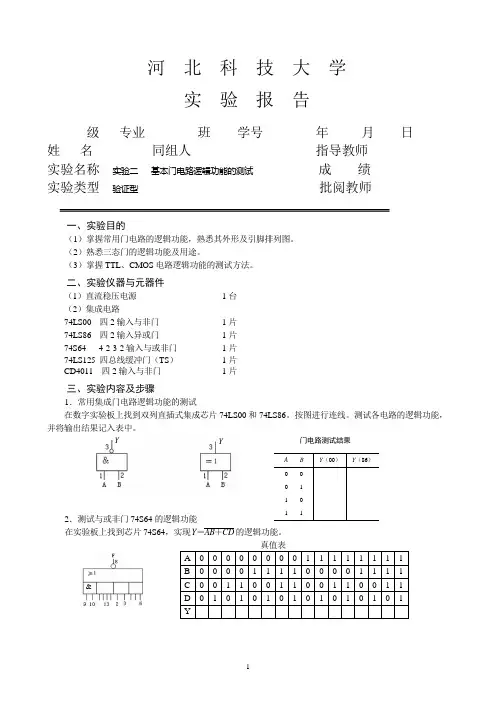

河 北 科 技 大 学实 验 报 告级 专业 班 学号 年 月 日 姓 名 同组人 指导教师 实验名称 实验二 基本门电路逻辑功能的测试 成 绩 实验类型 验证型 批阅教师一、实验目的（1）掌握常用门电路的逻辑功能，熟悉其外形及引脚排列图。
（2）熟悉三态门的逻辑功能及用途。
（3）掌握TTL 、CMOS 电路逻辑功能的测试方法。
二、实验仪器与元器件（1）直流稳压电源 1台 （2）集成电路74LS00 四2输入与非门 1片 74LS86 四2输入异或门 1片 74S64 4-2-3-2输入与或非门 1片 74LS125 四总线缓冲门（TS ） 1片 CD4011 四2输入与非门1片三、实验内容及步骤1．常用集成门电路逻辑功能的测试在数字实验板上找到双列直插式集成芯片74LS00和74LS86。
按图进行连线。
测试各电路的逻辑功能，并将输出结果记入表中。
门电路测试结果2．测试与或非门74S64的逻辑功能在实验板上找到芯片74S64，实现Y AB CD ＝＋的逻辑功能。
Y Y &3．用与非门组成其他逻辑门电路 （1）用与非门组成与门电路按图接线，按表测试电路的逻辑功能。
根据测得的真值表，写出输出Ｙ的逻辑表达式。
真值表逻辑表达式：（2）用与非门组成异或门电路按图接线，将测量结果记入表中，并写出输出Y 的逻辑表达式。
真值表逻辑表达式：真值表4．三态门测试（1）三态门逻辑功能测试三态门选用 74LS125将测试结果记入表中。
（2）按图接线。
将测试结果记录表中。
真值表河北科技大学实验报告级专业班学号年月日姓名同组人指导教师实验名称实验三示波器的使用及门电路测试成绩实验类型综合型批阅教师一、实验目的（1）熟悉双踪示波器的面板结构，学习其使用方法。
（2）进一步学习数字实验板的使用方法。
（3）进一步掌握TTL与非门的特性和测试方法。
二、实验仪器与元器件（1）直流稳压电源1台（2）信号发生器1台（3）6502型示波器1台（4）集成电路74LS00 四2输入与非门1片三、实验内容及步骤1．信号发生器的使用信号发生器选择不同的按键，可以产生TTL/CMOS标准电平的数字信号，信号从“数字输出”端引出。
数电实验内容1-6
实验1 实验仪器的使用及集成门电路逻辑功能的测试一、实验目的1．掌握数字逻辑实验箱、示波器的结构、基本功能和使用方法 2．掌握TTL 集成电路的使用规则与逻辑功能的测试方法 二、实验仪器及器件1．实验仪器：数字实验台、双踪示波器、万用表2．实验器件：74LS00一片、74LS20一片、74LS86一片、导线若干 三、实验内容1．DZX-1型数字电路实验台功能实验（1）利用实验台自带的数字电压/电流表测量实验台的直流电源、16位逻辑电平输出/输入（数据开关）的输出电压。
（2）将8段阴极与阳极数码显示输入开关分别与16位逻辑电平输出连接，手动拨动电平开关，观察数码显示，并将数码显示屏上的数字对应的各输入端的电平值记录下来。
2．VP-5566D 双踪示波器实验 （1）测量示波器方波校准信号将示波器的标准方波经探头接至X 端，观察并记录波形的纵向、横向占的方格数，并计算周期、频率、幅度。
（2）显示双踪波形利用实验台上的函数信号发生器产生频率为KHz 的连续脉冲并接至示波器X 端，示波器的标准方波接至Y 端，观察并记录两波形。
3．测试与非门的逻辑功能（1）将74LS20（4输入2与非门）中某个与非门的输入端分别接至四个逻辑开关，输出端Y 接发光二极管，改变输入状态的电平，观察并记录，列出真值表，并写出Y 的表达式。
a b c d e f g ha b c d af be f g hg e c d(a) 外形图(b) 共阴极(c) 共阳极+V CCa b c d e f g hA 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1B 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1C 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1D 0 0 0 0 0 0 0 0 1 1 1 1 1 1 11 Y（2）将引脚1接1KHz 连续脉冲Vi （即接脉冲信号发生器Q12端口），引脚2接逻辑电平输出，引脚4、5接逻辑电平“1”，用示波器双踪显示并记录引脚1和引脚6端的波形Vi 和V o 如下图示（标出电平的幅度值）。
实验一 逻辑门电路的逻辑功能及测试

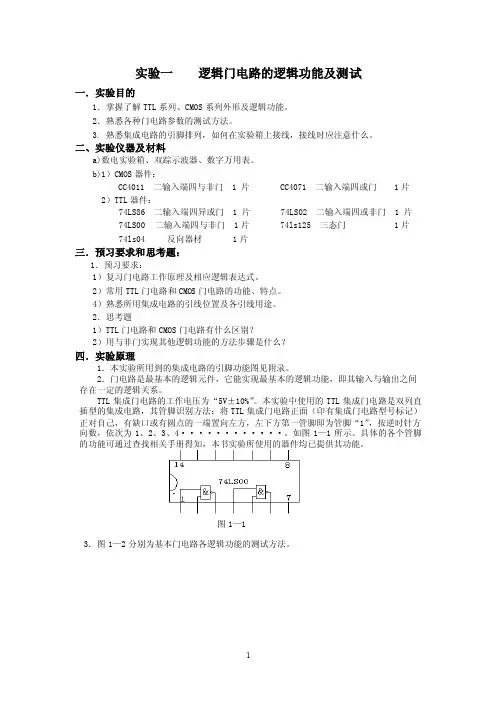

实验一逻辑门电路的逻辑功能及测试实验一逻辑门电路的逻辑功能及测试一．实验目的1．掌握了解TTL系列、CMOS系列外形及逻辑功能。
2．熟悉各种门电路参数的测试方法。
3. 熟悉集成电路的引脚排列，如何在实验箱上接线，接线时应注意什么。
二、实验仪器及材料a)TDS-4数电实验箱、双踪示波器、数字万用表。
b)1）CMOS器件：CC4011 二输入端四与非门 1 片CC4071 二输入端四或门 1片2）TTL器件：74LS86 二输入端四异或门 1 片74LS02 二输入端四或非门 1 片74LS00 二输入端四与非门 1片74ls125 三态门 1片74ls04 反向器材 1片三．预习要求和思考题：1．预习要求：1）复习门电路工作原理及相应逻辑表达式。
2）常用TTL门电路和CMOS门电路的功能、特点。
3）三态门的功能特点。
4）熟悉所用集成电路的引线位置及各引线用途。
5）用multisim软件对实验进行仿真并分析实验是否成功。
2．思考题1）TTL门电路和CMOS门电路有什么区别？2）用与非门实现其他逻辑功能的方法步骤是什么？四．实验原理1．本实验所用到的集成电路的引脚功能图见附录。
2．门电路是最基本的逻辑元件，它能实现最基本的逻辑功能，即其输入与输出之间存在一定的逻辑关系。
TTL集成门电路的工作电压为“5V±10%”。
本实验中使用的TTL集成门电路是双列直插型的集成电路，其管脚识别方法：将TTL集成门电路正面（印有集成门电路型号标记）正对自己，有缺口或有圆点的一端置向左方，左下方第一管脚即为管脚“1”，按逆时针方向数，依次为1、2、3、4············。
如图1—1所示。
具体的各个管脚的功能可通过查找相关手册得知，本书实验所使用的器件均已提供其功能。
图1—13．图1—2分别为基本门电路各逻辑功能的测试方法。
基本门电路逻辑功能的测试数电实验报告
实验一：TTL集成逻辑门的逻辑功能与参数测试一、实验目的1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法2、掌握TTL器件的使用规则3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法二、实验原理本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。
其逻辑框图、符号及引脚排列如图2－1(a)、(b)、(c)所示。
(b)（a） (c)图2－1 74LS20逻辑框图、逻辑符号及引脚排列1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。
）其逻辑表达式为 Y＝2、TTL与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。
ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。
ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。
通常I CCL ＞I CCH ，它们的大小标志着器件静态功耗的大小。
器件的最大功耗为P CCL ＝V CC I CCL 。
手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。
I CCL 和I CCH 测试电路如图2－2(a)、(b)所示。
[注意]：TTL 电路对电源电压要求较严，电源电压V CC 只允许在＋5V ±10％的范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。
(a) (b) (c) (d)图2－2 TTL 与非门静态参数测试电路图(2)低电平输入电流I iL 和高电平输入电流I iH 。
I iL 是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。
在多级门电路中，I iL 相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望I iL 小些。
数字电路实验-门电路逻辑功能及测试
实验二.门电路逻辑功能及测试一.实验目的1.掌握门电路逻辑功能及测试方法2.熟悉数字电路实验装置的使用方法3.熟悉双踪示波器的使用方法二．预习要求1、复习门电路工作原理及相应的逻辑表达式2、熟悉所用集成电路的引线位置及各引线用途3、了解双踪示波器和数字电路实验装置三．实验仪器及材料1.数字电路实验装置2.双踪示波器3.数字万用表4.直流稳压电源5.器件：74LS00 74LS86 74LS04四.实验内容及步骤1.TTL与非门逻辑功能测试(1)将74LS00插入面包板,按图1-1接线,输入端A、B接S1、S2电平开关的输入插口，输出端Y接电平显示LED的输入插口。
(2)将电平开关按表2-1位置，分别测出输出电压及逻辑状态。
Vcc(0,1开关) 141 3 y2 ○V图2-1表2-1输入 A 0 0 1 1B 0 1 0 1输出 Y 1 1 1 0 电压 4.9 4.9 4.9 02.TTL 异或门逻辑功能测试(1)将74LS86插入面包板,按图2-2接线,输入端A 、B 接S1、S2电平开关的输入插口，输出端Y 接电平显示LED 的输入插口。
(2)将电平开关按表1-1位置，分别测出输出电压及逻辑状态。
(3)写出异或门逻辑函数的表达式Vcc （0，1开关） 14 A1 3B 2图2-27○V 表2-23.逻辑电路的功能测试(1)用法74LS00和74LS04按图2-3接好(2)将输入输出的逻辑信号分别测试填入表2-3中 (3)写出图2-3电路的逻辑表达式ZZE F C D A B 图2-3输 入 A 0 0 1 1 B 0 1 0 1输 出 Y 0 1 1 0 电压 0 4.9 4.9 0表2-34. 利用与非门控制输出将74LS00接线：A 接电平开关输出插口B 接1KHz 脉冲信号用双踪示波器：y1输入端接B 端，观察脉冲信号 y2输入端接输出Z 进行观察（1） A=0 （2） A=1分别记录输入、输出波形，说明与非门的控制作用。
数电实验一门电路逻辑功能及测试
数电实验一门电路逻辑功能及测试下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!实验一：门电路的逻辑功能及测试1. 引言门电路是数字电路中基本的逻辑单元，能够实现逻辑功能并完成特定的逻辑操作。
基本门电路逻辑功能的测试数电实验报告
实验一：TTL集成逻辑门的逻辑功能与参数测试一、实验目的1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法2、掌握TTL器件的使用规则3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法二、实验原理本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。
其逻辑框图、符号及引脚排列如图2－1(a)、(b)、(c)所示。
(b)（a） (c)图2－1 74LS20逻辑框图、逻辑符号及引脚排列1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。
）其逻辑表达式为 Y＝2、TTL与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。
ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。
ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。
通常I CCL ＞I CCH ，它们的大小标志着器件静态功耗的大小。
器件的最大功耗为P CCL ＝V CC I CCL 。
手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。
I CCL 和I CCH 测试电路如图2－2(a)、(b)所示。
[注意]：TTL 电路对电源电压要求较严，电源电压V CC 只允许在＋5V ±10％的范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。
(a) (b) (c) (d)图2－2 TTL 与非门静态参数测试电路图(2)低电平输入电流I iL 和高电平输入电流I iH 。
I iL 是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。
在多级门电路中，I iL 相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望I iL 小些。
逻辑门电路功能测试实验报告
逻辑门电路功能测试实验报告实验名称：逻辑门电路功能测试实验目的：通过对基本逻辑门电路的功能测试，了解逻辑门的功能特点和使用方法。
实验器材：逻辑门 IC 芯片、电路板、电源、数字万用表。
实验原理：逻辑门电路是由数个基本逻辑门组合而成的，其功能由每个基本逻辑门的特性决定。
在实现不同功能时，需要使用不同类型的逻辑门，并通过不同的电路组合实现。
实验步骤：1. 将逻辑门 IC 芯片插入电路板中，并连接电源。
2. 针对不同的逻辑门，根据其真值表，按照连接方法将线路连接。
3. 利用数字万用表对逻辑门电路进行测试，检测其输出信号是否符合逻辑门的真值表。
4. 可通过改变输入信号的方式，观察逻辑门的输出信号变化。
实验结果：针对不同类型的逻辑门进行连接和测试，实验结果如下：1. 与门（AND）电路测试结果符合真值表，只有所有输入都为 1 时，输出信号才为 1。
2. 或门（OR）电路测试结果符合真值表，只要有一个输入信号为1，输出信号即为 1。
3. 非门（NOT）电路测试结果符合真值表，将输入信号取反输出。
4. 与非门（NAND）电路测试结果符合真值表，只要有一个输入信号为 0，输出信号即为 0。
5. 或非门（NOR）电路测试结果符合真值表，只有所有输入都为0 时，输出信号才为 1。
6. 异或门（XOR）电路测试结果符合真值表，只有输入信号不相同时，输出信号才为 1。
实验结论：通过逻辑门电路功能测试，可以了解不同类型的逻辑门的特点和功能，并根据需要进行组合，实现不同的功能。
逻辑门电路在计算机和电子设备中广泛应用，是数字电路设计的基础。
数电 实验报告
数电实验报告数电实验报告引言：数电实验是电子信息类专业的基础实验之一，通过实践操作，加深学生对数字电路的理解和应用能力。
本文将结合实际实验，对数电实验进行详细的报告。
一、实验目的本次实验的主要目的是通过设计、搭建并测试数字电路，加深对数字电路基本原理的理解，并掌握数字电路的设计和调试方法。
二、实验器材和原理本次实验所需的器材包括数字逻辑实验箱、示波器、函数信号发生器等。
实验原理主要涉及数字逻辑门电路、触发器、计数器等。
三、实验步骤与结果1. 实验一：基本逻辑门电路的设计与测试在实验一中，我们根据所学的逻辑门电路的知识，设计了与门、或门和非门电路，并使用实验箱搭建电路。
通过输入不同的信号，观察输出结果，验证电路的正确性。
实验结果显示，逻辑门电路能够根据输入信号的不同进行逻辑运算，并输出相应的结果。
2. 实验二：触发器的设计与测试在实验二中，我们学习了触发器的基本原理和应用。
通过搭建RS触发器和D触发器电路，并使用函数信号发生器输入时钟信号和触发信号，观察触发器的输出。
实验结果表明，触发器能够根据输入的时钟信号和触发信号，在特定条件下改变输出状态。
3. 实验三：计数器的设计与测试在实验三中，我们学习了计数器的基本原理和应用。
通过搭建二进制计数器电路，使用示波器观察计数器的输出波形，并验证计数器的功能。
实验结果显示，计数器能够根据输入的时钟信号，按照一定规律进行计数，并输出相应的结果。
四、实验总结与心得体会通过本次数电实验，我深刻理解了数字电路的基本原理和设计方法。
在实验过程中，我不仅学会了使用实验器材进行电路搭建和测试，还掌握了数字电路的调试技巧。
通过不断的实践操作，我对数字电路的理论知识有了更加深入的理解。
在今后的学习和工作中，我将继续加强对数字电路的学习和应用，不断提高自己的实践能力。
同时，我也明白了实验中的每一个细节都非常重要，只有严格按照实验步骤进行操作，才能保证实验结果的准确性和可靠性。
总之，本次数电实验是我在数字电路领域的一次重要实践，通过实验的过程，我不仅巩固了理论知识，还培养了自己的动手操作和问题解决能力。
基本门电路逻辑功能的测试数电实验报告
实验一：TTL集成逻辑门的逻辑功能与参数测试一、实验目的1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法2、掌握TTL器件的使用规则3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法二、实验原理本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。
其逻辑框图、符号及引脚排列如图2－1(a)、(b)、(c)所示。
(b)（a） (c)图2－1 74LS20逻辑框图、逻辑符号及引脚排列1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。
）其逻辑表达式为 Y＝2、TTL与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。
ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。
ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。
通常I CCL ＞I CCH ，它们的大小标志着器件静态功耗的大小。
器件的最大功耗为P CCL ＝V CC I CCL 。
手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。
I CCL 和I CCH 测试电路如图2－2(a)、(b)所示。
[注意]：TTL 电路对电源电压要求较严，电源电压V CC 只允许在＋5V ±10％的范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。
(a) (b) (c) (d)图2－2 TTL 与非门静态参数测试电路图(2)低电平输入电流I iL 和高电平输入电流I iH 。
I iL 是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。
在多级门电路中，I iL 相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望I iL 小些。
数电实验——精选推荐
实验一 TTL集成逻辑门的参数测试一、实验目的1、了解TTL与非门各参数的意义。
2、掌握TTL集成门电路的逻辑功能和参数测试方法。
二、实验原理、方法和手段TTL集成与非门是数字电路中广泛使用的一种逻辑门，使用时，必须对它的逻辑功能、主要参数和特性曲线进行测试，以确定其性能好坏。
本实验主要是对TTL集成与非门74LS20进行测试，该芯片外形为DIP双列直插式结构。
原理电路、逻辑符号和管脚排列如图1-1(a)、(b)、(c)所示。
图1-1 74LS20芯片原理电路、逻辑符号和封装引脚图1. 与非门的逻辑功能与非门的逻辑功能是：当输入端有一个或一个以上的低电平时，输出端为高电平；只有输入端全部为高电平时，输出端才是低电平。
(即有“0”得“1”，全“1”得“0”。
)对与非门进行测试时，门的输入端接逻辑开关，开关向上为逻辑“1”，向下为逻辑“0”。
门的输出端接电平指示器，发光管亮为逻辑“1”，不亮为逻辑“0”。
与非门的逻辑表达式为：Q ABCD2. TTL与非门的主要参数（1）低电平输出电源电流I CCL与高电平输出电源电流I CCH与非门在不同的工作状态，电源提供的电流是不同的。
I CCL 是指输出端空载，所有输入端全部悬空，（与非门处于导通状态），电源提供器件的电流。
I CCH 是指输出端空载，每个门各有一个以上的输入端接地，其余输入端悬空，（与非门处于截止状态），电源提供器件的电流。
测试电路如图1-2(a)、(b)所示。
通常I CCL >I CCH ，它们的大小标志着与非门在静态情况下的功耗大小。
导通功耗：P CCL =I CCL ×U CC 截止功耗：P CCH =I CCH ×U CC由于I CCL 较大，一般手册中给出的功耗是指P CCL 。
注意：TTL 电路对电源电压要求较严，电源电压V CC 允许在＋5±10%的电压范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。
数电实验考试题
04
实验四：数模转换与模数转 换
实验目的
掌握数模转换器（DAC）和模数转换 器（ADC）的工作原理。
学会使用数模转换器和模数转换器进 行信号的转换。
了解数模转换器和模数转换器在现实 生活中的应用。
实验设备
DAC芯片（如： DAC0832）
信号发生器
ADC芯片（如： ADC0809）
示波器
实验步骤
数模转换器（DAC）实验步骤 1. 将DAC芯片连接到电脑，通过软件设置需要转换的数字信号。
2. 将数字信号通过DAC芯片转换为模拟信号。
实验步骤
01
02
03
3. 使用示波器观察DAC 输出的模拟信号波形，
并记录下来。
4. 分析DAC输出的模拟 信号，并与原始数字信 号进行比较，评估转换
精度。
模数转换器（ADC）实验 步骤
实验设备
数字逻辑电路实验箱
逻辑门电路（与门、或门、 非门）
02
01 03
信号源
示波器
04
05
实验导线若干
实验步骤
实验前准备
检查实验设备是否齐全，确保实验 环境安全。
搭建电路
根据实验要求，选择合适的逻辑门 电路，使用实验导线连接信号源和 示波器。
测试与门
设置信号源产生一组高低电平信号 ，通过与门电路，观察示波器显示 的输出信号，记录结果。
实验步骤
步骤二：设计电路
根据逻辑功能，选择合适的逻辑门电路（如AND、 OR、NOT等）。
使用逻辑门电路构建电路图，实现所需的逻辑功 能。
实验步骤
01
注意合理安排门电路的连接方式，尽量减少使用的门电路数量。
02
步骤三：搭建与测试
数电实验门电路
实验二门电路一、实验目的1.验证常用TTL、CMOS集成门电路逻辑功能。
2.掌握各种门电路的逻辑符号。
3.了解集成块的外引线排列及其使用方法。
二、实验原理和电路集成逻辑门电路是最简单、最基本的数字集成元件。
任何复杂的组合电路和时序电路都可用逻辑门通过适当的组合连接而成。
目前已有门类齐全的集成门电路，例如“与门”、“或门”、“非门”、“与非门”等。
虽然，中、大规模集成电路相继问世，但组成某一系统时，仍少不了各种门电路。
因此，掌握逻辑门的工作原理，熟练、灵活地使用逻辑门是数字技术工作者所必备的基本功之一。
1.TTL门电路TTL集成电路由于工作速度高、输出幅度较大、种类多、不易损坏而使用较广，特别对学生进行实验论证，选用TTL电路比较合适。
因此，本实验指导书大多采用74LS（或74）系列TTL集成电路。
它的工作电源电压为5V±0.5V，逻辑高电平1时≥2.4V，低电平0时≤0.4V。
图1.2.1为2输入“与门”，2输入“或门”，2输入4输入“与非门”和反相器的逻辑符号图。
它们的型号分别是74LS08 2输入端四“与门”。
74LS32 2输入端四“或门”，74LS00 2输入端四“与非门”，74LS20 4输入端二“与非门”和74LS04 六反相器（“反相器”即“非门”）。
各自的逻辑表达式分别为：与门Q=A·B，或门Q=A+B，与非门Q= ,Q= ,反相器Q=。
（a）与门（b）或门（c）与非门（d）反相器图1.2.1 TTL基本逻辑门电路TTL集成门电路外引脚分别对应逻辑符号图中的输入、输出端。
电源和地一般为集成块的两端，如14脚集成电路，则7脚为电源地（GND），14脚为电源正（Vcc），其余引脚为输入和输出，如图1.2.2所示。
外引脚的识别方法是：将集成块正面对准使用者，以凹口左边或小标点“·”为起始脚1，逆时针方向向前数1，2，3,……………n脚。
使用时，查找IC手册即可知各管脚功能。
数电逻辑门电路实验报告doc
数电逻辑门电路实验报告篇一：组合逻辑电路实验报告课程名称：数字电子技术基础实验指导老师：樊伟敏实验名称：组合逻辑电路实验实验类型：设计类同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）五、实验数据记录和处理七、讨论、心得一．实验目的1.加深理解全加器和奇偶位判断电路等典型组合逻辑电路的工作原理。
2.熟悉74LS00、74LS11、74LS55等基本门电路的功能及其引脚。
3.掌握组合集成电路元件的功能检查方法。
4.掌握组合逻辑电路的功能测试方法及组合逻辑电路的设计方法。
二、主要仪器设备74LS00（与非门） 74LS55（与或非门） 74LS11（与门）导线电源数电综合实验箱三、实验内容和原理及结果四、操作方法和实验步骤六、实验结果与分析（必填）实验报告(一)一位全加器1.1 实验原理：全加器实现一位二进制数的加法，输入有被加数、加数和来自相邻低位的进位；输出有全加和与向高位的进位。
1.2 实验内容：用 74LS00与非门和 74LS55 与或非门设计一个一位全加器电路，并进行功能测试。
1.3 设计过程：首先列出真值表，画卡诺图，然后写出全加器的逻辑函数，函数如下： Si = Ai ?Bi?Ci-1 ；Ci = Ai Bi +(Ai?Bi)C i-1异或门可通过Ai ?Bi?AB?AB,即一个与非门；（74LS00），一个与或非门（74LS55）来实现。
Ci = Ai Bi +(Ai?Bi)C再取非，即一个非门（i-1?Ai Bi +(Ai?Bi)Ci-1，通过一个与或非门Ai Bi +(Ai?Bi)Ci-1，用与非门）实现。
1.4 仿真与实验电路图：仿真与实验电路图如图 1 所示。
图11实验名称：组合逻辑实验姓名：学号：1.5 实验数据记录以及实验结果全加器实验测试结果满足全加器的功能，真值表：(二)奇偶位判断器2.1 实验原理：数码奇偶位判断电路是用来判别一组代码中含 1 的位数是奇数还是偶数的一种组合电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验目的
1、熟悉门电路逻辑功能。
2、学习数字电路实验的一般程序及方法。
3、熟悉数字电路设备的使用方法。
二、实验仪器及材料
1、数字万用表
2、器件：
74LS00 二输入端四“与非”门2片
4LS20 四输入端二“与非”门1片
74LS86 二输入端四“异或”门1片
三、预习要求
1、复习门电路的工作原理及相应的逻辑表达式。
2、熟悉所用集成电路的引脚位置及各引脚用途（功能）。
四、实验内容
实验前先检查设备的电源是否正常。
然后选择实验用的集成电路，按设计的实验原理图（逻辑图）接好连线，特别注意V CC及地线（GND）不能接错。
线接好后经检查无误方可通电实验。
实验中改动接线须断开电源，改接好线后再通电实验。
1、测试门电路逻辑功能
⑴、选用四输入端二“与非”门芯片74LS20一片，按图1.1接线。
输入端接四只电平开关（电平开关输出插口），输出端接任意一个电平显示发光二极管。
⑵、将电平开关按表1.1置位，分别测输出电压及逻辑状态。
2、异或门逻辑功能测试
⑴、选二输入端四“异或”门芯片74LS86一片，按图1.2接线。
输入端A、B、C、D接四只电平开关，E点、F点和输出端Y分别接三只电平显示发光二极管。
⑵、将电平开关按表1.2置位，将结果填入表中。
4、用“与非”门组成其它门电路并测试验证⑴、组成“或非”门。
用一片二输入端四“与非”门芯组成一个“或非”门：Y=A+B，画出逻辑电路图，测试并填表1.5。
⑵、组成“异或”门。
A、将“异或”门表达式转化为“与非”门表达式。
B、画出逻辑电路图。
C、测试并填表1.6。
思考题：
（1）、怎样判断门电路的逻辑功能是否正常?
答：门电路功能正常与否的判断：(1)按照门电路功能，根据输入和输出，列出真值表。
(2)按真值表输入电平，查看它的输出是否符合真值表。
(3)所有真值表输入状态时，它的输出都是符合真值表，则门电路功能正常；否则门电路功能不正常。
（2）、“与非”门的一个输入端接连续脉冲，其余端什么状态时允许脉冲通过？什么状态时禁止脉冲通过?
答：与非门接髙电平则其他信号可以通过，接低电平则输出恒为0，与非门的真值表是“有0出1，全1出0”。
所以一个输入接时钟，就是用时钟控制与非门，当时钟脉冲为高电平时，允许信号通过，为低电平时关闭与非门。
（3）、“异或”门又称可控反相门，为什么？
答：“异或”函数当有奇数个输入变量为真时，输出为真！
当输入X＝0，Y＝0 时输出S＝0
当输入X＝0，Y＝1 时输出S＝1
0代表假1代表真
异或门主要用在数字电路的控制中！
实验小结
由于是第一次数字电路动手试验，操作不是很熟悉，搞得有些手忙脚乱，加之仪器有一点陈旧，电路板上有些地方被烧过，实验中稍不留神接到了烧过的电路板就很难得出正确的结果。
本次试验加深了我对门电路逻辑功能的掌握，对数字电路实验的一般程序及方法有了一定的了解，对数字电路设备的使用方法也有了初步掌握。
在以后的实验中，我会好好预习，认真思考，实验的时候小心仔细，对实验结果认真推敲，勤于思考勤于动手，锻炼自己的动手能力。
