循环水冷却塔蒸汽回收除雾技术

循环水冷却塔蒸汽回收除雾技术循环水冷却塔是一种常用的工业水处理设备，用于对各种设备及生产工艺进行冷却。

在使用过程中，不可避免地会产生大量蒸汽和水蒸气，这些蒸汽和水蒸气对于环境和设备都会产生负面影响。

因此，循环水冷却塔蒸汽回收除雾技术的研究和应用具有重要意义。

蒸汽回收技术在循环水冷却塔中，水通过各种管道和设备进行循环冷却，产生大量蒸汽和水蒸气。

这些蒸汽和水蒸气一般会被排放到大气中，不仅会造成环境污染，而且会浪费大量水资源。

因此，为了解决这个问题，需要采取有效措施来回收利用这些蒸汽。

蒸汽回收技术主要包括几个方面：1.蒸汽回收装置：通过设置专门的回收装置，将蒸汽引导到回收设备中进行回收，其中回收装置可以根据不同的需求选择不同的类型，常见的有喷淋式和旋风式。

2.热交换器：热交换器可以将冷却水和蒸汽进行热交换，从而使得蒸汽能够更加充分地被回收和利用。

3.压缩机和蒸汽轮机：压缩机和蒸汽轮机可以将回收的蒸汽用于驱动设备或发电，从而进一步提高对蒸汽的回收利用效率。

除雾技术循环水冷却塔在使用过程中会产生大量水蒸气和蒸汽，这些水蒸气和蒸汽会被带到循环水中，从而对冷却效果产生一定影响。

因此，需要采用适当的除雾技术将这些水蒸气和蒸汽排除掉。

除雾技术主要包括两个方面：1.机械除雾技术：机械除雾技术通过特殊的设备将水蒸气和蒸汽聚集起来排除掉，其中常用的机械除雾设备有多叶离心风扇、环带式离心风机、旋转管板等。

2.化学除雾技术：化学除雾技术通过特定化学反应将蒸汽和水蒸气中的杂质去除，其中常用的化学除雾剂有氨水、脱碳酸钠、聚合酰胺等。

在循环水冷却塔中，一般采用机械除雾和化学除雾相结合的方式进行除雾处理，以达到更好的除雾效果。

技术优势循环水冷却塔蒸汽回收除雾技术具有以下优势：1.节约能源：蒸汽回收后可以用于发电或驱动设备，从而达到节约能源的目的。

2.减少排放：采用蒸汽回收技术可以减少对环境的污染和水资源的浪费。

3.提高冷却效果：采用除雾技术可以将水蒸气和蒸汽从循环水中去除，从而提高冷却效果和设备的使用寿命。

循环水冷却塔蒸汽回收除雾技术

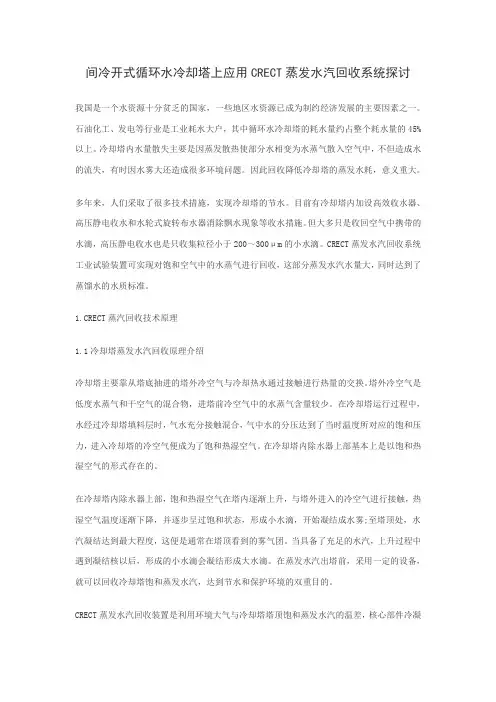

间冷开式循环水冷却塔上应用CRECT蒸发水汽回收系统探讨我国是一个水资源十分贫乏的国家，一些地区水资源已成为制约经济发展的主要因素之一。

石油化工、发电等行业是工业耗水大户，其中循环水冷却塔的耗水量约占整个耗水量的45%以上。

冷却塔内水量散失主要是因蒸发散热使部分水相变为水蒸气散入空气中，不但造成水的流失，有时因水雾大还造成很多环境问题。

因此回收降低冷却塔的蒸发水耗，意义重大。

多年来，人们采取了很多技术措施，实现冷却塔的节水。

目前有冷却塔内加设高效收水器、高压静电收水和水轮式旋转布水器消除飘水现象等收水措施。

但大多只是收回空气中携带的水滴，高压静电收水也是只收集粒径小于200～300μm的小水滴。

CRECT蒸发水汽回收系统工业试验装置可实现对饱和空气中的水蒸气进行回收，这部分蒸发水汽水量大，同时达到了蒸馏水的水质标准。

1.CRECT蒸汽回收技术原理1.1冷却塔蒸发水汽回收原理介绍冷却塔主要靠从塔底抽进的塔外冷空气与冷却热水通过接触进行热量的交换。

塔外冷空气是低度水蒸气和干空气的混合物，进塔前冷空气中的水蒸气含量较少。

在冷却塔运行过程中，水经过冷却塔填料层时，气水充分接触混合，气中水的分压达到了当时温度所对应的饱和压力，进入冷却塔的冷空气便成为了饱和热湿空气。

在冷却塔内除水器上部基本上是以饱和热湿空气的形式存在的。

在冷却塔内除水器上部，饱和热湿空气在塔内逐渐上升，与塔外进入的冷空气进行接触，热湿空气温度逐渐下降，并逐步呈过饱和状态，形成小水滴，开始凝结成水雾;至塔顶处，水汽凝结达到最大程度，这便是通常在塔顶看到的雾气团。

当具备了充足的水汽，上升过程中遇到凝结核以后，形成的小水滴会凝结形成大水滴。

在蒸发水汽出塔前，采用一定的设备，就可以回收冷却塔饱和蒸发水汽，达到节水和保护环境的双重目的。

CRECT蒸发水汽回收装置是利用环境大气与冷却塔塔顶饱和蒸发水汽的温差，核心部件冷凝模块采用合成热导新材料，集降温、凝水、亲水聚结、疏水集水等新技术于一身，实现了塔顶蒸发水汽的回收。

消雾节水型冷却塔技术在循环水场中的应用

消雾节水型冷却塔技术在循环水场中的应用摘要：针对工业循环水冷却塔存在大量蒸发损失和风筒出口处水雾较大的问题，通过理论计算与实际调试，开发了消雾节水型冷却塔，此技术在保证冷却塔性能的同时，节约了水资源，减少水雾的产生。

关键词：消雾、节水、冷却塔、蒸发损失1、前言水气厂第二循环水场目前有机械通风木结构横流冷却塔10间东西一字排例，在冬季冷却塔运行时会产生非常大的水雾，浪费大量的水耗，同时雾气随着风向四处飘移，每到冬季刮北风时主干道大雾迷漫，能见度不足10米，严重影响了的车辆及人身的安全。

为了解决循环水场冬季运行时由于水雾较大造成的安全隐患，同时解决装置长周期运行、水耗增大等问题，必须寻找新技术的消雾系统，通过空冷技术改善运行现状。

2、消雾节水型冷却塔工作原理2.1理论依据消雾型冷却塔技术以现代空气动力学为依据，在冷却塔冬季运行时，通过消雾填料及水平、垂直风门相互配合，使冷空气通过热交换的过程中始终不与水直接接触，通过后由于吸收了热量，变成了干热空气，进入气室。

另一部分外界干冷空气通过湿式部分时，与水直接接触变成接近饱和的湿热空气，进入气室。

干热空气和湿热空气在冷却塔气室内由于风机及冷却塔本身的作用，两者相互混合，从而变成了不饱和的空气，减少水雾的产生。

2.2工作原理及结构由水雾形成的机理不难看出，在水气与大气相混合的过程中，只要不通过湿空气过饱和区域和不在湿饱和空气曲线上的状态点时，均不会发生水雾；反之，则会发生可见水雾。

湿空气的状态与其温度、含湿量和大气压紧密相关，大气压作为环境的外界条件不能改变，所以消除水雾只能通过改变湿空气的温度及其含湿量来改变湿空气的状态。

因此改造中采用膜板式空冷器及增设风门来减少和消除机械通风冷却塔出口水雾。

当温度较低时，冷却塔容易产生大量水雾，根据实际情况，调节冷却塔水平风门、垂直风门及配水阀。

水通过消雾型空冷器后直接流入水池，温度降低；而干冷空气经过空冷器后温度升高，变成干热空气，含湿量不变。

冷却循环水处理方案

冷却循环水处理方案一、冷却循环水的特点及问题分析1.大量消耗水资源：冷却系统循环水的大部分通过蒸发的方式散失，因此冷却塔的循环水需要持续补给，大量消耗水资源。

2.高温环境导致水质恶化：冷却塔循环水在高温环境下易受到微生物的污染，水质容易恶化。

3.水中微生物滋生：冷却塔循环水中通常含有微生物，如藻类、细菌和真菌等，它们的滋生会形成生物污泥，堵塞管道，影响换热效果。

基于以上问题，需要实施冷却循环水处理方案，解决水资源的浪费、水质恶化和微生物滋生等问题。

1.建立循环水处理系统建立合理的循环水处理系统对解决冷却循环水的问题至关重要。

可以考虑采用以下处理方式：（1）预处理：利用有效滤料、过滤器等预处理设备，去除水中的悬浮固体、杂质和沉积物。

（2）杀菌消毒：使用杀菌剂、消毒剂等进行定期消毒，杀灭水中的细菌、藻类和真菌，防止微生物滋生。

（3）除垢除垢：针对冷却塔中水垢问题，可考虑使用阻垢剂、缓蚀剂等化学药剂进行除垢除垢处理，保持管道畅通。

（4）补给水质监控：对补给水的水质进行监测，保证其符合标准，避免引入含有高浓度杂质、微生物的水源。

2.循环水量控制针对冷却循环水大量消耗水资源的问题，需要进行循环水量的控制。

可以通过以下措施实现：（1）循环水泵的调整：根据实际需要，进行循环水泵的流量调整，避免过量供给或不足供给。

（2）回收和再利用：可进行冷却循环水的回收，进行二次利用，减少对水资源的消耗。

（3）循环水的蒸发损失控制：采用覆盖层、喷淋节水技术等降低循环水蒸发量，减少水资源的浪费。

3.定期检查和维护定期检查和维护是保证冷却循环水处理方案有效运行的关键。

（1）定期清洗：通过机械清洗设备或者相应的化学处理剂，定期清洗冷却塔和管道，排除沉积物、水垢和污物。

（2）系统巡视：定期巡视冷却系统的运行情况，发现问题及时处理。

（3）水质监测：建立水质监测系统，定期检测水质指标，保证水质符合标准。

（4）维护设备：做好冷却塔、泵、管道等设备的维护工作，确保设备运行正常。

循环水处理技术与蒸汽冷凝水回收技术及应用(ppt 43页)

回用思路
最佳用途－作为锅炉给水使用
1、节能： 20℃～ 80℃～
2、节水：
准确地量化测算
经济价值分析
经济价值
1吨凝水＝24.55元
水温80℃，天然气2元/立方米，自来水按2.00元/吨计。
收益分析
效益：降低运行成本25％
锅炉年可回收水量：可节约费用：
万吨
万元
2t/h
1.02
24.48
锅炉按照日运行20小时，年运行300天，冷凝水回收率为85％计算
等20个单位
THANKS
重申几个问题
THANKS
✓汇款：
单位名称：江苏双良空调设备股份有限公司技术服务分公司
地址：江苏省江阴市开户行：无锡市建行利港电厂支行帐号：32001616336050087564
35、功与失每个人都有一不的理想，这种理想决定着他的努力判断的方向。就在这个意义上，我从来不把安逸和享乐看做是生活目的的本身----这种基础，我叫它猪栏的理想。照亮我的道路，并且不断地给我新的勇气去愉快地正视生活的理想，是善、美、真。 ---爱因斯坦（美国）无论何时，不管怎样，我也绝不允许自己有一点灰心丧气。 ---爱迪生（美国）对我来说，信念意味着不担心。 ---杜威（美国）
问题影响
水系统问题对设备系统造成的不良影响
结垢腐蚀微生物
能耗故障寿命质量
技术介绍
技术含量如何体现
1、药剂选型：适应系统水质具体要求
自来水，井水，河水，回用水，海水
2、加药方式：适应运行管理要求
建议自动加药

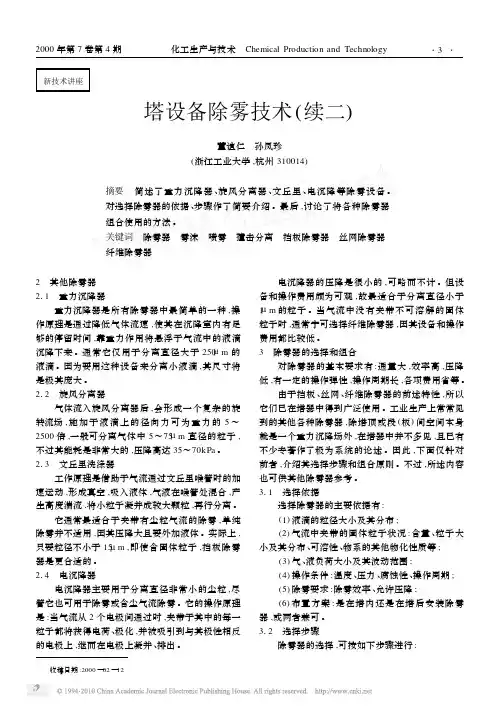

塔设备除雾技术_续二_
