建设工程高大模板支撑系统计算书

主体工程模板支撑系统验算验算内容：负三层：侧墙0.9m，顶板1.1m；负二层：侧墙0.7m，顶板0.4m ；负一层：侧墙0.7m，顶板1.1m；大尺寸截面梁：负三层顶纵梁1.4*2.3m；大尺寸截面柱：31轴KZ1 800*1100mm；荷载叠加验算：负一层荷载叠加至负二层。

依据住房与城镇建设部下发《建设工程高大模板支撑系统施工安全监督管理导则》1.3条：“本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。

”规定，本工程模板支撑系统中：主体结构支模跨度为9.3m；负二层支模高度7.22m；负三层顶板仅混凝土恒载已达27.5KN；均属于《管理导则》规定的“高支模”系统。

本计算书将对以上“高支模”系统进行验算，详见验算内容章节。

一、计算依据《建筑结构荷载规范》（GB50009—2001）《建筑施工模板安全技术规范》（JGJ 162—2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2001）《钢结构设计规范》（GB50017）《混凝土结构设计规范》（GB50010）、《建筑施工安全检查标准》（JGJ59）、成都地铁7号线土建1-1标城北客运中心站工程施工图设计—城北客运中心站主体结构二、验算部位1、负三层顶板2、负二层顶板3、负一层顶板4、侧墙5、大尺寸截面梁（截面高度≥500mm）6、框架柱7、荷载叠加验算三、验算内容1、负三层顶板：板厚1100mm，支模高度7.11m，搭设跨度9.3m（1）、拟采用模板支撑系统形式模板：竹胶板，t=15mm，平面尺寸1120×2240（单位：mm）；抗弯强度允许值[σ1]＝12.9MPa；肋背方木：红松木，截面尺寸50㎜×100㎜；间距250mm，抗弯强度允许值[σ2]＝13MPa；顶托肋背：￠48×3.5钢管，双肢布置，间距900mm，Q235钢抗弯强度允许值[f]=205MPa；支撑系统：碗扣式钢管脚手架，采用￠48×3.5钢管；平面间距900mm×900mm，步距600mm；Q235钢抗弯强度允许值[f]=205MPa；附图：负三层模板支撑示意图（2）、荷载及组合模板及支架自重：0.75KN/m3；0.75×7.11=5.33 KN/ m2混凝土自重：25KN/ m3； 25×1.1=27.5KN/ m2钢筋自重：1.7KN/m 3； 1.9×1.1=1.87KN/ m 2 施工人员及设备荷载：2.5KN/ m 2 计算荷载组合：q=1.2恒载+1.4活载q=（5.33+27.5+1.87）×1.2+2.5×1.4=45.1KN/ m 2 (3)、验算1）、模板验算（取0.9m ×0.25计算单元验算）受力简图q=45.1×0.9=40.6KN/m l=0.25-0.05=0.2mKNm ql 2.082.06.408M 22＝⨯==35221038.36015.09.06W m bh －＝⨯⨯==[]MPa MPa W M 9.129.51038.32.015=<⨯==σσ＝－ 2）、肋背方木验算（按简支梁计算，验算最大弯矩）受力简图q=45.1×0.2=9.02KN/m l=0.9mqqKNm ql 9.09.002.9125.08/1M 22＝⨯⨯==35-22103.861.005.06W m bh ⨯⨯==＝[]MPa MPa W M 137.9103.89.025=<⨯==σσ＝－ 3）、顶托肋背验算（按简支梁计算，取最不利荷载）附图：P=45.1×0.9×0.9/4=9.1KN L=0.9mKNm PL 29.01.925.025.0M ＝⨯⨯==36444141008.54841480982.00982.0W m d d d －＝⨯-=-=[]MPa MPa W M 2058.1961008.522236=<⨯⨯==σσ＝－ 4）、立杆稳定性验算（1）、整架稳定性计算P PP整架转化为单根立杆稳定计算的荷载设计值计算公式mc Af N γϕ'••=9.0 ）钢材抗压强度设计值（Mpa f c -查表得，根据长细比轴心受压杆件稳定系数λϕ-；l 0=h+2a=1.2m ；i=1.58cm ；λ=75.9，φ=0.744杆件的计算截面面积-A A=4.89cm 2－材料的附加强度系数mγ'KNA f N m c 1.5259.19.01089.4744.0102059.046=⨯⨯⨯⨯⨯='••=－γϕ单根杆所受荷载N KN <⨯⨯='5.369.09.01.45N ＝=52.1KN (2)、单肢立杆稳定性μ1w 取最大值μ1w =2.424，l 0=μ1w ×h=1.45m ；i=1.58cm ；λ=92，φ=0.649KN A f N m c 6.4559.19.01089.4649.0102059.046=⨯⨯⨯⨯⨯='••=－γϕN KN <⨯⨯='5.369.09.01.45N ＝=45.6KN 5）、立杆底座和地基承载力验算（1）、立杆底座验算计算公式：N ≤R bN—上部结构传至立杆底部的轴心力设计值—底座承载力设计值Rb碗口脚手架立杆底托为150×150×10（单位mm）钢板R取40KNb=40KNN=45.1×0.9×0.9=36.5KN< Rb（2）、地基承载力验算：计算公式：N≤K·fk·AdN—上部结构传至立杆底部的轴心力设计值A—立杆基础的计算底面积d—基础承载力标准值fkK—调整系数立杆下设150mm（宽）×50mm（厚）通长方木条。

高支模计算方案

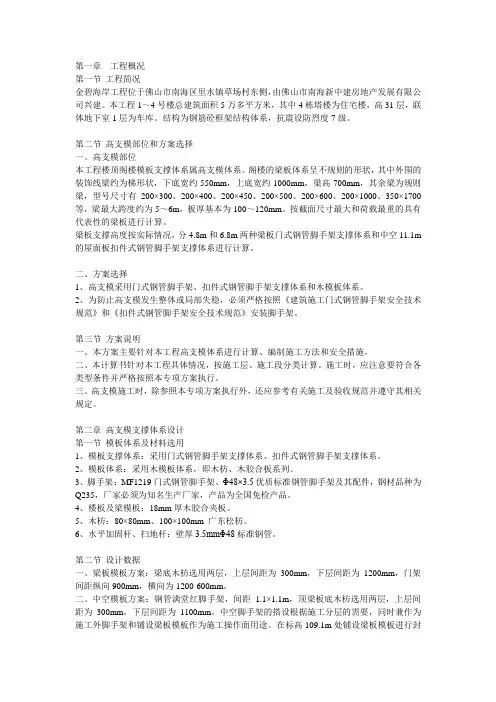

第一章工程概况第一节工程简况金碧海岸工程位于佛山市南海区里水镇草场村东侧，由佛山市南海新中建房地产发展有限公司兴建。

本工程1～4号楼总建筑面积5万多平方米，其中4栋塔楼为住宅楼，高31层，联体地下室1层为车库。

结构为钢筋砼框架结构体系，抗震设防烈度7级。

第二节高支模部位和方案选择一、高支模部位本工程楼顶阁楼模板支撑体系属高支模体系。

阁楼的梁板体系呈不规则的形状，其中外围的装饰线梁约为梯形状，下底宽约550mm，上底宽约1000mm，梁高700mm，其余梁为规则梁，型号尺寸有200×300、200×400、200×450、200×500、200×600、200×1000、350×1700等，梁最大跨度约为5～6m，板厚基本为100～120mm。

按截面尺寸最大和荷载最重的具有代表性的梁板进行计算。

梁板支撑高度按实际情况，分4.8m和6.8m两种梁板门式钢管脚手架支撑体系和中空11.1m 的屋面板扣件式钢管脚手架支撑体系进行计算。

二、方案选择1、高支模采用门式钢管脚手架、扣件式钢管脚手架支撑体系和木模板体系。

2、为防止高支模发生整体或局部失稳，必须严格按照《建筑施工门式钢管脚手架安全技术规范》和《扣件式钢管脚手架安全技术规范》安装脚手架。

第三节方案说明一、本方案主要针对本工程高支模体系进行计算、编制施工方法和安全措施。

二、本计算书针对本工程具体情况，按施工层、施工段分类计算。

施工时，应注意要符合各类型条件并严格按照本专项方案执行。

三、高支模施工时，除参照本专项方案执行外，还应参考有关施工及验收规范并遵守其相关规定。

第二章高支模支撑体系设计第一节模板体系及材料选用1、模板支撑体系：采用门式钢管脚手架支撑体系、扣件式钢管脚手架支撑体系。

2、模板体系：采用木模板体系，即木枋、木胶合板系列。

3、脚手架：MF1219门式钢管脚手架、Φ48×3.5优质标准钢管脚手架及其配件，钢材品种为Q235，厂家必须为知名生产厂家，产品为全国免检产品。

高支模架体计算书

高支模架体计算书一、梁模板高支撑架计算；梁模板支架按断面最大400×1000的框架梁进行计算：模板支架搭设高度按最高点38.5米考虑；梁截面 B ×D=400mm ×1000mm ，龙骨采用50×80mm 木方，梁侧模方木间距250mm 。

梁支撑立杆的横距(跨度方向) l=0.75米，立杆的步距 h=1.50米，梁底水平横杆间距250mm ，采用48×3.0的钢管。

梁模板支撑架立面简图如下：``1、梁底模板传递给方木背楞的荷载计算梁底模板按三跨连续梁计算、板底设三道方木背楞，作用荷载包括梁900与模板自重荷载，施工活荷载。

自重荷载：模板自重 = 0.350kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

支模架（按折合高度计算）： 0.129kN/m；1.1、荷载计算：⑴、钢筋混凝土自重(kN/m)： q1 = 25.500×1.00×0.40=10.2kN/m⑵、模板自重线荷载(kN/m)：q2 = 0.35×(2×1.00+0.40)=0.84kN/m⑶、活荷载 (kN)：施工活荷载标准值 P1 = 2.5×0.400=1.0kN计算得出：均布荷载 q = 1.2×10.2+1.2×0.84= 13.248kN/m集中荷载 P = 1.4×1.0=1.40kN梁底模板受力计算简图如下：A经计算得到从左到右各支座力分别为N1= N4=1.8890kN； N2= N3=3.7786kN1.2、根据《混凝土结构工程施工及验收规范》的规定，立杆承受荷载N=1.1×(N1+ N2+N3+N4) =11.336kN1）立杆强度验算:每根立管支撑：48×3.0钢管要乘以折减系数0.90，则N= 0. 9×24 kN =21.6 kNN=11.336kN < 21.6KN(横杆步距为1500和立杆采用对接时，立杆允许的荷载21.6KN)满足要求。

高支模梁模板计算书

高支模梁模板计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):0.60混凝土板厚度(mm):0.10；立杆纵距（沿梁跨度方向间距）La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：4.20；梁两侧立柱间距(m):0.70；承重架支设:无承重立杆，木方支撑垂直梁截面；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底模板支撑的间距(mm)：300.0；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞间距(mm)：300；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向间距(mm)：300；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度60mm，高度80mm；主楞龙骨材料：木楞,，宽度40mm，高度60mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

高支模专项方案计算书

一、工程概况本项目为XX市XX区XX大厦，地上XX层，地下XX层，总建筑面积约XX万平方米。

本工程涉及高支模施工的区域主要为地上XX层至XX层的主体结构施工，包括梁、板、柱等构件的模板支撑体系。

二、计算依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《混凝土结构工程施工质量验收规范》（GB50204-2011）3. 《建筑施工模板安全技术规范》（JGJ162-2008）4. 《建筑结构荷载规范》（GB50009-2012）5. 《扣件式钢管脚手架安全技术规范》（JGJ130-2011）三、模板支撑体系设计1. 材料选型：- 模板：16mm厚红色模板，弹性模量E=4200N/mm²，抗弯强度[f]=12N/mm²。

- 次龙骨：50mm×100mm木枋，抗剪强度设计值1.3N/mm²，抗弯强度设计值13N/mm²，弹性模量为8415N/mm²。

- 主龙骨：48mm×3.5mm普通钢管，抗弯强度205.0N/mm²。

- 扣件：拧紧力矩达40～65N·m，单扣件抗滑承载力可取8.0～6.4kN。

2. 支撑体系布置：- 梁下支撑体系采用扣件式钢管支撑体系，梁底支撑采用顶托。

- 楼板满堂支撑支撑体系采用扣件式钢管架。

3. 荷载计算：- 梁自重：根据设计图纸，梁自重约为1.2kN/m²。

- 混凝土浇筑荷载：根据设计图纸，混凝土浇筑荷载约为2.0kN/m²。

- 施工荷载：根据现场实际情况，施工荷载约为1.0kN/m²。

- 风荷载：根据当地气象资料，风荷载约为0.6kN/m²。

四、计算结果1. 梁下支撑体系：- 计算荷载：Q = 1.2 + 2.0 + 1.0 + 0.6 = 4.8kN/m²- 承载力：根据材料强度和设计规范，梁下支撑体系可承受荷载为5.0kN/m²，满足要求。

高支模板计算书

120mm厚板模板支架高18。

35m计算书目录一、编制依据 (1)二、工程参数 (1)三、模板面板验算 (2)四、次楞方木验算 (4)五、主楞验算 (5)六、可调托撑承载力验算 (7)七、风荷载计算 (8)八、立杆稳定性验算 (9)九、支撑结构地基承载力验算 (11)十、架体抗倾覆验算 (11)一、编制依据1、工程施工图纸及现场概况2、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑施工临时支撑结构技术规范》JGJ300—20134、《混凝土结构工程施工规范》GB50666—20115、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20116、《建筑施工模板安全技术规范》JGJ162—20087、《建筑结构荷载规范》GB50009—20128、《混凝土结构设计规范》GB50010—20109、《钢结构设计规范》GB50017—200310、《冷弯薄壁型钢结构技术规范》GB50018—200211、《木结构设计规范》GB50005—200312、《混凝土模板用胶合板》GB/T17656-200813、《危险性较大的分部分项工程安全管理办法》建质[2009］87号14、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号二、工程参数三、模板面板验算面板采用木胶合板,厚度为12mm ，取主楞间距0.9m的面板作为计算宽度。

面板的截面抵抗矩W= 900×12×12/6=21600mm3；截面惯性矩I= 900×12×12×12/12=129600mm4；（一）强度验算1、面板按三跨连续梁计算，其计算跨度取支承面板的次楞间距，L=0.3m。

2、荷载计算取均布荷载或集中荷载两种作用效应考虑，计算结果取其大值。

均布线荷载设计值为：q1=[1。

2×(24×0。

12+1。

1×0.12+0。

高支模计算书

（一）、参数信息1、立杆参数：立杆的纵距b=0.9m立杆的横距1=0.6m立杆的步距h=1.20m伸出长度：0.2m2、荷载参数：砼板厚：1100mm①砼自重选用25KN／m3②模板自重采用0.3 KN／m2③施工均布荷载选用 2.5 KN／m2④振捣砼荷载 2 KN／m2（水平模板）4 KN／m2（垂直模板）⑤钢筋自重 1.26 KN／m3（每立方钢筋砼钢筋自重）3、地基参数地基承载力标准值取170 KN／m2基础底面面积取50mm×50mm4、木方参数：木方的宽度100mm木方的高度50mm木方的弹性模量为E=7650N／mm2木方自重0.3KN／m2木方的顺纹抗剪强度取f t=1.87N／mm2木方的抗弯强度取f w=17.9N／mm2木方的截面惯性矩I：I=bh3/12=1003×50／12=4.17×106mm4木方的截面抵抗矩W：W= bh2/6=1002×50／6=8.33×104mm35、面板参数：面板厚为18mm面板的顺纹抗剪强度取f t=1.87N／mm2面板的抗弯强度取f w=37N／mm2面板的弹性模量为E=9898N／mm2面板的截面惯性矩I：I=bh3/12=1220×183／12=5.93×105mm4面板的截面抵抗矩wW= bh2/6=1220×182／6=6.6×104mm36、其他参数：搭设高度取8.7m伸出长度取0.30m钢管规格：Φ48mm×3.0mm钢管立杆净截面面积（cm2）：A＝424mm2，钢管截面抵抗矩WW＝3.14×（484-424）÷32÷48=4491mm3，钢管截面惯性矩I：I＝3.14×（484-424）÷64=1.08×105mm4，钢管的弹性模量E＝2.1×105N/mm2，钢管的抗弯强度取ff＝215 N/mm2钢管抗剪强度取f t=120N／mm2（二）、模板面板计算按三跨连续梁计算，其计算简图如下所示：荷载计算：恒荷载设计值：g=0.42+31.86+1.51=33.79KN／m2活荷载设计值：q=3+4.8=7.8 KN／m2荷载总设计值：g+q=33.79+7.8=41.59KN／m2内力计算：按三等跨连续梁计算内力(为简化起见，凡超过三跨的模板均按三跨连续计算)，本结构为受弯结构，需要验算其抗弯强度、抗剪强度和刚度，根据荷载组合要求。

9m高支模方案及计算书

梁模板2计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):1.10混凝土板厚度(mm):0.11；立杆纵距（沿梁跨度方向间距）La(m):0.70；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：8.90；梁两侧立柱间距(m):0.50；承重架支设:木方支撑平行梁截面A；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):12.9；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底模板支撑的间距(mm)：400.0；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：600；次楞间距(mm)：400；穿梁螺栓水平间距(mm)：600；穿梁螺栓竖向间距(mm)：400；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度80mm，高度80mm；主楞龙骨材料：木楞,，宽度80mm，高度80mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

高支模计算书

（一）车道800厚板模板支撑计算本工程800厚现浇混凝土板支模系统模板采用50×100木方，15厚多层板和φ48×2.8钢管。

800厚板设计方案为：15厚多层板下50×100木方，木方立放，木方间距不大于150；木方下纵横向钢管水平杆，间距均为不大于600，立杆间距≤600×600，立杆无接头，立杆顶部采用顶托或双扣件。

1、荷载的计算荷载组合一:=（①+②+③）×1.2+④×1.4=（0.3+19.2+0.9）×由活荷载效应控制时,q11.2+4.0×1.4=30.08 KN/m2荷载组合二:=（①+②+③）×1.35+④×0.7×1.4=由永久荷载效应控制时,q2（0.3+19.2+0.9）×1.35+4.0×0.7×1.4=31.46 KN/m2=31.46 KN/m2二者取大值,取q1=0.9，q=31.46×0.9=28.314 KN/m2计算时乘以结构重要性系数γ2、底模多层板验算2.1 弯矩验算按照简支梁计算，模板下木方间距为1502.1.1施工荷载为均布线荷载时计算简图如下：此时线荷载q=q×1.0=28.314×1.0=28.314 N/mm最大弯距M1=28.314×1502/8=79634 N.mm2.1.2施工荷载为集中荷载时，计算简图如下：（集中荷载按2.5KN验算）多层板模板自重线荷载设计值q=0.066×1.0×1.2=0.08KN/m跨中集中荷载设计值P=2.5×1.4=3.5KN此时最大弯矩M2=0.08×0.152/8+3.5×0.15/4=131475 N.mm2.1.3由于M2>M1，故多层板模板强度验算采用M2=131475 N.mm15厚多层板截面模量W=37500mm3静弯曲强度最小值f=15N/mm2弹性模量E=4050N/mm2所以多层板承载力为σ=M/W=131475/37500=3.51 N/mm2＜f=15 N/mm2满足要求.2.2剪应力验算剪力V=pL/2=28.314×150/2=2124 N剪应力τ=3v/（2bh）=3×2124/（2×1000×15）=0.21N/mm2＜【τ】=1.2N/mm2满足要求2.3挠度验算惯性距I=281250 mm4挠度验算时，不计算施工人员设备荷载及荷载分项系数，即此时荷载q=（①+②+③）×1.0=（0.3+19.2+0.9）×0.9=18.36 N/mm最大挠度ωmax=5ql4/（384EI）=5×18.36×1504/（384×4050×281250）=0.11＜【ω】=L/400=150/400=0.375mm满足要求。

高支模方案设计附计算书

高支模专项施工方案施工单位:编制时间:2013-10目录一、工程概况 (3)二、、编制依据及设计计算1、编制依据 (3)2、设计计算 (3)三、施工工艺 (4)四、模板工程质量控制 (5)五、登高防坠落措施 (17)六、材料管理 (22)七、验收管理 (22)八、使用管理 (22)九、拆除管理 (23)计算书：大梁侧模板计算 (23)计算书：梁模板支架计算 (29)计算书：满堂模板支架计算 (36)计算书：中小断面柱模板计算 (44)一、工程概况工程名称：地址：结构类型：框架计划工期：施工面积：5970平方米B-C轴交1-9轴梁宽250mm，梁高750mm，为无板梁，C-D轴交5-9轴为有板（350mm 空心楼盖空心230mm）梁宽250mm，梁高800mm模板面板采用普通胶合板。

龙骨布置2道，龙骨采用方木50mm×100mm ，外龙骨间距500mm，外龙骨采用Φ48×3.0双钢管对拉螺栓布置3道，竖向间距100+350+300mm,断面跨度方向的间距300mm。

木方垂直梁截面支设方式，梁底增加1根承重立杆，承重杆间距顺梁方向有板梁为850mm,无板梁为900mm.梁底采用2根50mm×100mm的木方，顶托托梁材料选择木方: 100×100mm。

梁两侧立杆间距0.8(mm)，立杆上端伸出至模板支撑点的长度0.0(mm)。

板底采用托梁支撑形式，木方间距250mm，木方尺寸：50mm×50mm，顶托托梁材料选择木方: 100×100mm。

脚手架搭设高度9.00m，步距1.80m，有板排距0.85m，纵向间距0.85m，无板梁排距0.9m，纵向间距0.9m.。

二、编制依据1、钢管扣件式模板垂直支撑系统安全技术规程（DJ/TJ08-16-2011）2、建质（2009）254号（建设工程高大模板支撑系统施工安全监督管理条例）3、《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2001）4、《建筑施工模板安全技术规》(JGJ162-2008)5、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）6、《建筑结构荷载规》（GB50009-2001）7、《直缝电焊钢管》（GB/T13793、《低压流体输送甲焊接钢管》（GB/T3092）、《碳素结构钢》（GB/T700）8、《钢管脚手架扣件》（GB/5831-2006）9、《钢结构设计规》（GBJ17-88）10、《混凝土结构工程施工质量验收规》（GB50204-2002）、《钢结构工程施工质量验收规》（GB50205-2001）2、设计计算见附页三、施工工艺1 架体总体要求(1) 对剪刀撑、水平杆、周边拉结等采取一系列加强措施。

高支模计算书和相关图纸

高支模计算书和相关图纸第一节计算依据梁模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

本支架计算公式(1)根据支撑架体试验，参照架体规范和架体工程实例，本支架计算公式(2)参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。

第二节计算内容与计算过程一、首层大堂框架梁（400×1200）计算书计算参数：模板支架搭设高度为10.29米，基本尺寸为：梁截面 B×D=400mm×1200mm，梁两侧楼板厚度110mm，梁支撑立杆的横距(跨度方向) l=0.90米，立杆的步距 h=1.50米，梁底增加2道承重立杆。

梁顶托采用单钢管: 48×2.8。

立杆上端伸出至模板支撑点长度：0.30米。

计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。

集中力大小为 F = 1.2×25.500×0.110×0.600×0.900=1.818kN。

采用的钢管类型为48×2.8，采用扣件连接方式。

一、模板面板计算使用模板类型为：胶合板。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q11 = 25.500×1.200×0.900=27.540kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.900×(2×1.200+0.400)/0.400=2.205kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×0.900=2.250kN/m均布线荷载标准值为：q = 25.500×1.200×0.900+0.350×0.900×(2×1.200+0.400)/0.400=29.745kN/m 均布线荷载设计值为：按可变荷载效应控制的组合方式：q1 = 0.9×[1.2×(27.540+2.205)+1.4×2.250]=34.960kN/m按永久荷载效应控制的组合方式：q1 = 0.9×[1.35×(27.540+2.205)+1.4×0.7×2.250]=38.125kN/m根据以上两者比较应取q1 = 38.125kN/m作为设计依据。

高支模计算书

高支模计算书一、参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):4.70；采用的钢管(mm):Φ48×3.5 ；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为15mm。

面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；板底支撑采用方木；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方的截面宽度(mm):40.00；木方的截面高度(mm):80.00；托梁材料为：12.6号槽钢；5.楼板参数钢筋级别:三级钢HRB 400(20MnSiV,20MnSiNb,20MnTi)；楼板混凝土强度等级:C35；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):360.000；楼板的计算宽度(m):3.80；楼板的计算厚度(mm):120.00；楼板的计算长度(m):4.50；施工平均温度(℃):15.000；图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W = 100×1.52/6 = 37.5 cm3；I = 100×1.53/12 = 28.125 cm4；模板面板的按照三跨连续梁计算。

面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：= 25×0.12×1+0.35×1 = 3.35 kN/m；q1(2)活荷载为施工人员及设备荷载(kN)：= 2.5×1= 2.5 kN/m；q22、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:其中：q=1.2×3.35+1.4×2.5= 7.52kN/m最大弯矩M=0.1×7.52×0.252= 0.047 kN·m；面板最大应力计算值σ= 47000/37500 = 1.253 N/mm2；面板的抗弯强度设计值 [f]=13 N/mm2；面板的最大应力计算值为 1.253 N/mm2小于面板的抗弯强度设计值 13 N/mm2,满足要求!3、挠度计算挠度计算公式为其中q = 3.35kN/m面板最大挠度计算值v = 0.677×3.35×2504/(100×9500×1706666.667)=0.005 mm；面板最大允许挠度 [V]=250/ 250=1 mm；面板的最大挠度计算值 0.005 mm 小于面板的最大允许挠度 1 mm,满足要求!三、模板支撑方木的计算:方木按照简支梁计算，其惯性矩I和截面抵抗矩W分别为:W=4×8×8/6 = 42.67 cm3；I=4×8×8×8/12 = 170.67 cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：= 25×0.25×0.12 = 0.75 kN/m；q1(2)模板的自重线荷载(kN/m):= 0.35×0.25 = 0.088 kN/m ；q2(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：= (2.5+2)×1×0.25 = 1.125 kN；p12.方木抗弯强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.2×(0.75 + 0.088) = 1.005 kN/m；集中荷载 p = 1.4×1.125=1.575 kN；最大弯距 M = Pl/4 + ql2/8 = 1.575×1 /4 + 1.005×12/8 = 0.519 kN.m；最大支座力 N = P/2 + ql/2 = 1.575/2 + 1.005×1/2 = 1.29 kN ；方木的最大应力值σ= M / w = 0.519×106/42.667×103 = 12.173 N/mm2；方木抗弯强度设计值 [f]=13.0 N/mm2；方木的最大应力计算值为 12.173 N/mm2小于方木的抗弯强度设计值13.0 N/mm2，满足要求!3.方木抗剪验算：最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力: V = 1×1.005/2+1.575/2 = 1.29 kN；方木受剪应力计算值 T = 3 ×1290/(2 ×40 ×80) = 0.605 N/mm2；方木抗剪强度设计值 [T] = 1.4 N/mm2；方木受剪应力计算值为 0.605 N/mm2小于方木的抗剪强度设计值 1.4 N/mm2，满足要求!4.方木挠度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载 q = q1 + q2= 0.75+0.088=0.838 kN/m；集中荷载 p = 1.125 kN；方木最大挠度计算值 V= 5×0.838×10004 /(384×9500×1706666.67) +1125×10003 /( 48×9500×1706666.67) = 2.118 mm；方木最大允许挠度值 [V]= 1000/250=4 mm；方木的最大挠度计算值 2.118 mm 小于方木的最大允许挠度值 4 mm,满足要求!四、托梁材料计算:托梁按照集中荷载作用下的三跨连续梁计算；托梁采用：12.6号槽钢；W=62.137 cm3；I=391.466 cm4；托梁按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 1.005×1 + 1.575 = 2.58 kN；托梁计算简图托梁计算弯矩图(kN.m)托梁计算变形图(mm)托梁计算剪力图(kN)最大弯矩 M= 0.968 kN.m ；max= 0.085 mm ；最大变形 Vmax= 11.288 kN ；最大支座力 Qmax托梁最大应力σ= 0.968×106/62137=15.573 N/mm2；托梁抗压强度设计值 [f]=205 N/mm2；托梁的计算最大应力计算值 15.573 N/mm2小于托梁的抗压强度设计值205 N/mm2,满足要求!托梁的最大挠度为 0.085 mm 小于1000/150与10 mm,满足要求!五、模板支架立杆荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。

高支模计算书

计算书一 100mm厚板模板支撑计算书（按120mm厚板计算）1.计算参数结构板厚120mm，层高19.450m，结构表面考虑隐蔽；面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方50×100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm4。

支撑采用Φ48×3.5mm钢管：横向间距900mm,纵向间距900mm,支撑立杆的步距h=1.50m；钢管直径48mm,壁厚3.5mm,截面积5.08cm2,回转半径i=1.58cm；钢材弹性模量E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度f=125.00N/mm2。

v2.楼板底模验算（1）底模及支架荷载计算（自重时计算宽度为1m）荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.12 × 1.2 = 3.46 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.12 × 1.2 = 0.16 kN/m④施工人员及施工设备荷载 3.00 kN/m2× 1.0 × 1.4 = 4.20 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1= 8.17 kN/m底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2= 3.31 kN/m （2）楼板底模板验算第一层龙骨间距L=300mm，计算跨数5跨。

底模厚度18mm,板模宽度=900mm；W=bh2 /6=900×182/6=48600mm3，I=bh3/12=900×183/12=437400mm4。

1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数KM=-0.105M 1=KMq1L2 =-0.105×8.17×3002=-77207N.mm剪力系数KV=0.606V 1=KVq1L=0.606×8.17×300=1485Nb.①＋②＋③荷载支座弯矩系数KM=-0.105M 2=KMq2L2 =-0.105×3.97×3002=-37517N.mm跨中弯矩系数KM=0.077M 3=KMq2L2 =0.078×3.97×3002=27870N.mm剪力系数KV=0.606V 2=KVq2L=0.606×3.97×300=722N挠度系数Kυ=0.644υ2=Kυq2L4/(100EI)=0.644×(3.97/1.2)×3004/(100×6000×437400)=0.07mmC施工人员及施工设备荷载按3.00kN（按作用在边跨跨中计算）计算荷载P=1.4×3.00=4.20kN ,计算简图如下图所示。

高支模专项技术方案及计算书

高支模专项技术方案一、概述本工程模板支撑体系属于高支撑模板体系的有：架空层展厅（-6m～+5m标高）层高11m。

A、B、C区结构面标高为4.9m，其梁截面较大为1300×2000mm、400×3000mm、700×2000mm、600×2000mm、500×1800mm、400×1800mm、300×1800mm，楼板厚150mm。

D、E、G、H区结构面标高为4.95m，其梁截面较大为800×2000mm、400×3000mm、400×1500mm和300×1500mm，楼板厚130mm。

A、B、C区展厅（+5m～+16m标高）层高11m，D、E区展厅（+5m～+18.15m标高）最高点处层高约13.15m。

该层A、B、C区结构面标高为15.9m，其梁截面较大为1300×2000mm、400×3000mm、700×2000mm、600×2000mm、500×1800mm、400×1800mm、300×1800mm，楼板厚150mm。

D、E、G、H区屋面板呈弧形，最低点标高为+15.95m，最高点标高为＋18.152m，屋面板厚150mm，主梁截面为800×1500mm（在蛋卷范围内的主梁KZL截面变为800×3965～5069mm，其梁面标高为19.9m），次梁是300×1000mm。

转换层（18）～（19）轴的支模高度达26m。

A、B、C区展厅（+16m～+38.89m标高）最高点处层高约22.9m。

该层A、B、C区屋面板呈弧形，最低点标高为+31.7m，最高点标高为+38.89m，其梁截面较大为1300×2000mm、800×2000mm、400×2000mm 、400×1800mm，屋面板厚130mm。

35.5高支模计算书

35.5m高支模计算：板计算：一、参数信息1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.15；模板支架搭设高度(m):35.50；采用的钢管(mm):Φ48×3.0 ；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.500；混凝土与钢筋自重(kN/m3):25.500；施工均布荷载标准值(kN/m2):1.000；3.材料参数面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9000.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；4.楼板参数楼板的计算厚度(mm):200.00；图2 楼板支撑架荷载计算单元二、模板面板计算模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为：W = 120×1.52/6 = 45 cm3；I = 120×1.53/12 = 33.75 cm4；模板面板的按照三跨连续梁计算。
