第一章制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 ;

2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线 ;

3、机械制图当中的汉字应写成长仿宋体;

4、图样中的尺寸以㎜为单位;

5、在标注直径时,在数字前面应该加φ ,在标注半径时应在数字前加 R ;

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成;

7、在标注角度尺寸时,数字应水平书写;

★8、机械制图中通常采用两种线宽,粗、细线的比率为 2：1 ;

9、线性尺寸数字一般应注写在尺寸线的上方或左方 ;

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸 ;

二、选择题

1、下列符号中表示强制国家标准的是 C ;

A． GB/T B． GB/Z

2、不可见轮廓线采用 B 来绘制;

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是 B

A．1：1 B． 2：1 ：2

4、在标注球的直径时应在尺寸数字前加 C

A．R B．ΦΦ

4、下列比例当中表示缩小比例的是 C

A．1：1 B． 2：1 ：2

5、机械制图中一般不标注单位,默认单位是 A

A．㎜ B．㎝

6、下列尺寸正确标注的图形是 C

7、下列缩写词中表示均布的意思的是 C

A．SR B． EQS

8、角度尺寸在标注时,文字一律 A 书写

A．水平 B．垂直 C.倾斜

9、标题栏一般位于图纸的 A

A．右下角 B．左下角 C.右上角

机械制图试题及答案

机械制图考试试卷及答案〔1〕

一、作平面四边形ABCD 的投影。

二、点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，前方10，上方8，试作A 、B 两点的三面投影。

Y Y W

三、完成以下各形体的投影。

1． 2．

四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。1．

2．

五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图〔比例1：2〕。

九、读零件图，并答复以下问题。

1．该零件采用了哪些视图、剖视图和剖面图？

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹〔内、外〕，

又是，H是，

答案：

1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹〔内、外〕，

4．Φ36H8表示：Φ36是根本尺寸，H8是公差带代号，其中，H是根本偏差代号，8是公差等级。

5．说明符号的含义。前者表示用去除材料的方法获得的外表粗糙度，

6.3

μm.；后者表示，是由不去除材料的方法获得的零件外表。

6.试画出主视图的外形。〔图形从略〕

机械制图试题及答案

1、剖视图的种类可分为（）视图、( ）视图和局部剖视图。

答案：全剖;半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角,互相平行，间隔均匀的（）线。

答案：45゜;平行细实

3、剖切面的种类可分为（）剖切面、( )的剖切面、几个相交的剖切面。

答案:单一；几个平行；

4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）.

答案:对称中心线;视图

5、机件的某一部分向基本投影面投影而得的视图称为（）视图, 其断裂边界应以（）线表示。

答案：局部视图；波浪

6、在局部剖视图中,波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案:重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）.

答案：断面图；断面

8、画在视图轮廓线之外的断面，称为( ）断面;画在视图轮廓线之内的断面，称为（）断面.

答案：移出；重合

9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制.

答案:粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出,不可( ）.

答案:重合（叠）；间断

11、将机件的部分结构,用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（ )线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构,（）剖切时，一律不画剖面线,并用（ )线将它们与相邻结构分开。

答案:纵向;粗实

13、较长机件采用折断画法后，其长度应按（ )标注尺寸，断裂边缘常用（）线画出.

完整版)机械制图试题(含答案)

机械制图考试试题-姓名-分数

一、填空题（10分）

1.比例分为全比例、放大比例、缩小比例等三种。其中为

了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线

用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）

1.一张完整装配图的内容包括：一组图形、正确的尺寸、

必要的技术要求、零件序号和明细栏、标题栏。

答案：A

2.看装配图的第一步是先看表达方法。

答案：B

3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D

4.零件图中注写极限偏差时，上下偏差小数点对齐，小数

点后位数相同，零偏差必须标出。

答案：B

5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B

6.绘制零件图对零件进行形体分析，确定主视图方向后，

下一步是选择其他视图，确定表达方案。

答案：A

7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B

8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D

9.国标规定，外螺纹的大径应画粗实线。

答案：B

10.国标规定螺纹的牙顶用虚线画出。

答案：A

三、判断题（10分）

1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√

2.标注形位公差代号时，应把形位公差数值及有关符号填

机械制图试题及答案

1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实

3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）

答案：断面图；断面

8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合

9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪

（完整版）机械制图试题10套

机械制图（⼀）

⼀、单选题

1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）

A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图

2.基准是（）

A. 标注尺⼨的依

B.标注尺⼨的起点

C.标注尺⼨的终点

D. 标注尺⼨的范围

3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线

4.局部视图是将机件的某⼀部分向（）投射所得的视图

A.基本投影⾯

B.不平⾏于基本投影⾯

C.辅助投影⾯

D.正投影⾯

5、已知物体的主、俯视图，错误的左视图是（）

垂线，CD是正平线

b)AB是侧平线，BC是正

平线，CD是⼀般位置直线

c)AB是侧平线，BC是正

平线，CD是正平线

d)AB是正垂线，BC是铅

垂线，CD是⼀般位置直线

7、在下图中，选出正确的视图（）。

⼆、多选题

1.描深画图底稿的步骤，下列说法正确的是（）

A.先曲后直，保证连接圆滑

B.先粗后细，保证图⾯清洁，提⾼画图效率

C.先⽔平后垂、斜，以保证图⾯整洁

D.圆弧半径先⼩后⼤，保证图形准确

E.描深图框线和标题栏后再填写标题栏

2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）

A.正⾯保持不变

B.⽔平⾯绕OX轴向上旋转90°

C. ⽔平⾯绕OX轴向下旋转90°

D.侧⾯绕OZ轴向右旋转90°

E. 侧⾯绕OZ轴向左旋转90°

3.三视图之间的投影关系可以归纳为（）

A.主、俯视图宽相等

B.主、左视图⾼平齐

C.俯、左视图长对正

D. 主、俯视图长对正

E.俯、左视图宽相等

机械制图试题库加答案解析

机械制图试题库加答案解析(总

25页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

《机械制图》课程试题库（中专）

第一章制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用

粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺

寸。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 ：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．ΦΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 ：2

5、机械制图中一般不标注单位，默认单位是（ A ）

A．㎜ B．㎝

6、下列尺寸正确标注的图形是( C )

7、下列缩写词中表示均布的意思的是（ C ）

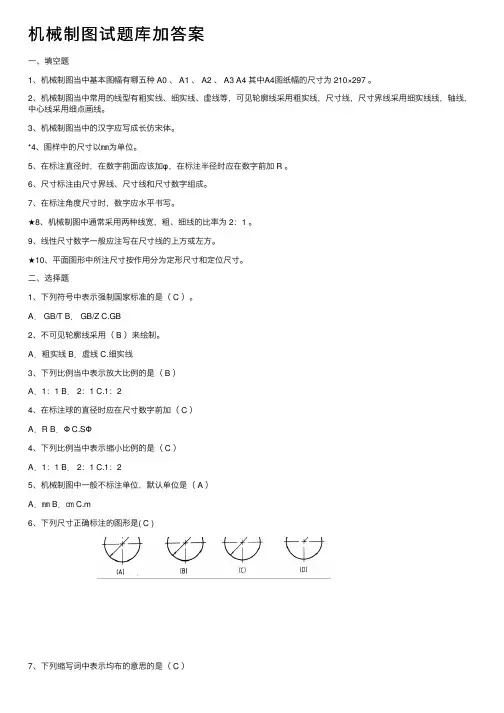

机械制图试题库加答案

⼀、填空题

1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题

1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列⽐例当中表⽰放⼤⽐例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺⼨数字前加（ C ）

A．R B．Φ C.SΦ

4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）

A．1：1 B． 2：1 C.1：2

5、机械制图中⼀般不标注单位，默认单位是（ A ）

A．㎜ B．㎝ C.m

6、下列尺⼨正确标注的图形是( C )

A．SR B． EQS C.C

8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写

A．⽔平 B．垂直 C.倾斜

9、标题栏⼀般位于图纸的（ A ）

机械制图试题及答案大全

(×) (√) (×) (×)
九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12分）
填空题：
（1）说明Ф20f7的含义：Ф20为基本尺寸，f7是公差带代号。
（2）说明含义：符号⊥表示垂直度，数字0.03是公差，A是基准符号。
（3）指出图中的工艺结构：它有2处倒角，其尺寸分别为c2和c1.5，有1处退刀槽，其尺寸为2×2。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），
4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)
九、读零件图，并回答问题。(16分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．画出左视图的外形。
6.说明符号的含义。

机械制图考试题及答案

考试题：

1.简述机械制图的基本概念及作用。

2.下图为某机械零件的三视图图样，请根据图纸，绘制该零件的轴测图。

3.画出如下零件的俯视图和前视图，并根据已知尺寸，完成其完整的多视图图纸。

4.解析以下零件图纸中的尺寸标注及符号含义。

5.根据给定的图样，完成零件的三维模型展开图。

考试答案：

1. 机械制图是一种专门用于描述机械零件结构形状、尺寸及工艺要求的技术图纸。通过机械制图，可以准确表达零件的几何形状，传递设计师的意图，为零件的加工、组装和检验提供依据。

2. 零件轴测图如下所示：

(此处应插入轴测图)

3. 零件俯视图和前视图如下所示：

(此处应插入俯视图和前视图)

完整多视图图纸：

(此处应插入多视图图纸)

4. 尺寸标注示意图如下：

(此处应插入尺寸标注示意图)

解析：直径符号为“⌀”，深度符号为“⌗”，倒角符号为“△”等。

5. 零件的三维模型展开图如下所示：

(此处应插入三维展开图)

以上为机械制图考试题及答案，希望能够帮助您更好地理解机械制图相关知识。祝您考试顺利！

(完整版)机械制图试题库及答案.

《机械制图》试题

(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)

一、选择题（共70题，每题3分，共210分）

1. （5章2节）

（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面

（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面

（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线

（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能

（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图

（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线

（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪

2. （5章3节）

（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D

（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D

3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图

（C）局部放大剖视图（D）局部剖视放大图

（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它

《机械制图》试题库及答案

一、单选题（共10题，每题1分，共10分）

1、当孔的公差带与轴的公差带相交时，属于( )

A、过渡配合

B、间隙配合

C、过盈配合

D、不明确性质

正确答案：A

2、在图纸上的图框必须用（）画出。

A、细虚线

B、细点画线

C、细实线

D、粗实线

正确答案：D

3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线

B、波浪线

C、粗实线

D、细点画线

正确答案：B

4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置

B、水平

C、倾斜

D、垂直

正确答案：B

5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹

B、表面螺纹

C、外螺纹

D、内螺纹

正确答案：C

6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹

B、表面螺纹

C、内螺纹

D、外螺纹

正确答案：C

7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线

B、细实线

C、波浪线

D、点划线

正确答案：C

8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5

B、3

C、4

D、2

正确答案：D

9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五

B、四

C、三

D、六

正确答案：C

10、锯齿形螺纹常用于（）。

A、连接管道

B、单方向传递动力

C、锯销

D、连接零件

正确答案：B

二、多选题（共10题，每题1分，共10分）

1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

机械制图试题库及答案

机械制图试题库

一、填空题：

1、工程常用的投影法分为两类中心投影法和平行投影法，其

中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下

方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽

量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及

视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应

向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接

线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平

线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，

中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/

机械制图试题库及答案

1机械制图试题库

一、填空题1、工程常用的投影法分为两类中心投影法

和平行投影法其

中正投影法属于平行投影法投影法。

2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小依据投影原理标准或相关规定画出的图形叫做视图。

3、在图纸上一定用粗实线画出图框标题栏一般应位于图纸的右下

方向。

4、图样中机件的可见轮廓线用粗实线画出不行见轮廓线用虚线画出尺寸线和尺寸界线用细实线画出对称中心线和轴线用细点划

线画出。

5、比率是图形与实物相应因素的线性尺寸比在绘图时应尽量采纳原值的比率须要时也可采纳放大或减小的比率此中1

2为减小比率21为放大比率。不论采纳哪一种比率图

样上标明的应是机件的实质尺寸。

6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及

视图大小没关。

7、标明尺寸的三因素尺寸数字、尺寸线和尺寸

界线。

8、尺寸标明中的符号R表示半径Φ表示直径。

9、标明水平尺寸时尺寸数字的字头方向应向上标明垂直尺寸时尺寸数字的字头方向应

2 向左

。角度的尺寸数字一律按水平地点书写。当任何图线穿过尺

寸数字时都一定断开。

10、平面图形中的线段有已知线段、中间线段和连结

线段三种。

11、绘图板是用来固定图纸丁字尺是用来画水平

线。

12、在机械制图中采纳规定的线型虚线是用于不行见轮廓线

中心线、对称线就用细点划线。

13、标明圆的直径尺寸时应在数字前加注符号Φ标明球的直

径符号为SΦ。

14、图样上的尺寸由尺寸线、尺寸界线线、尺寸数字

和尺寸起止符号构成。

15、图样上的书写的汉字采纳长仿宋体其字的宽度应为高度的1/ 2

。

16、三视图的投影规律长对正高平齐宽相等。

《机械制图》试题+答案

《机械制图》

一、填空题（总分40分，每空2分）。

1.螺纹代号为：Tr36ｘ12(p6)LH-8e-L 。该螺纹线数n= ，旋向为。

2.滚动轴承的代号为61704，该轴承的内径是 mm 。

3.两直齿圆柱齿轮啮合，Z 1=17，Z 2=40，模数m=2.5.则两齿轮的分度圆直径分别为d1= mm,d2= mm,中心距a= mm 。

4．螺纹的基本要素有五个：、、、、。 5．断面图分为断面和断面。

6．读组合体视图的基本方法是法和法。

7．在组合体视图上标注尺寸，应做到、、、。 8．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为。

二、单选题（总分20分，每题2分） 1.重合断面的轮廓线用绘制。

A.粗实线

B.细实线

C.波浪线

D.细点画线 2.在螺纹的尺寸标注中，M36×2表示的螺纹是。

A ．粗牙普通螺纹

B ．细牙普通螺纹

C ．梯形螺纹

D ．锯齿形螺纹 3.判断B －B 断面图，正确的答案是。

4．看懂主、俯视图，想象出组合体的形状，找出错误的左视图。

题号一二三四五六总分签名得分

第 2 页5．正确的内外螺纹旋合画法如图。

A B C D

6．在画半剖视图时，半个视图与半个剖视图的分界线是。

A. 虚线

B. 细实线

C. 细点画线

D. 粗实线

7. 下列局部剖视图中，正确的画法是。

A B C D

8.根据下列公差带图，可判断出为过盈配合。

A B C D

9．下列各图中，合理的钻孔工艺结构是。

A B C D

10. 下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。

机械制图试题及答案

1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实

3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面

8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。答案：移出；重合

9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
