楼道触摸延时开关
触摸延时开关工作原理
触摸延时开关工作原理
触摸延时开关是一种可以通过触摸来控制电路延时开关的装置。
它通过对电路中的触摸板进行触摸，来实现对开关的控制。
以下是触摸延时开关的工作原理：
1. 触摸板感应：触摸延时开关通常由一个带有感应电路的触摸板组成。
当手指接触触摸板时，感应电路会产生电流信号。
2. 信号处理：感应电路会将接收到的电流信号转换为触摸信号，并将其发送到后续的信号处理电路。
3. 延时控制：信号处理电路会根据接收到的触摸信号来进行延时控制。
延时控制电路一般包括计时器和触发器等元件，通过对这些元件进行设定，可以控制开关的延时时间。
4. 电路切换：在设定的延时时间之后，延时控制电路会产生一个触发信号，用于触发电路的切换。
触发信号可以通过继电器、晶体管等元件来实现电路的切换。
5. 开关状态变更：根据触发信号，电路会切换至相应的状态。
开关可以是开启或关闭状态，这取决于延时控制电路中的设定。
通过以上的工作原理，触摸延时开关可以实现通过触摸触发电路的延时切换，从而实现对开关的控制。
它在电路控制方面具有便捷性和灵活性，能够广泛应用于各种需要延时控制的场景中。
声光控延时楼道灯控制电路的安装与调试
声光控延时楼道灯控制电路的安装与调试项目描述声光控延时楼道灯控制电路是利用声波为控制源的新型智能开关，它避免了繁琐的人工开灯，同时具有自动延时熄灭的功能，更加节能，且无机械触点、无火花、寿命长，广泛应用于各种建筑的楼梯过道、走廊等公共场所。
常见的声光控延时楼道灯如图所示。
图1 常见的声光控延时楼道灯知识准备1.电路原理图的识读电路原理图用于将该电路所用的各种元器件用规定的符号表示出来，并用连线画出它们之间的连接情况，在各元器件旁边还要注明其规格、型号和参数。
电路原理图主要用于分析电路的工作原理。
在数字电路中，电路原理图是用逻辑符号表示各信号之间逻辑关系的逻辑图，应注意的是，在逻辑符号上没有画出电源和接地线，当逻辑符号出现在逻辑图上时，应理解为数字集成电路内部已经接通了电源。
在图2所示的声光控延时楼道灯控制电路原理图中，CD4011为四个2输入与非门电路，其功能为有0出1，全1出0。
交流电源12V经桥式全波整流和VD2、电容C2滤波获得直流电压×12≈,经限流电阻R1，使VS稳压管有U=+稳定电压Z有所降低），而灯泡L串于整流电路中。
白天时，光敏电阻供给电路（灯亮时UZRG 阻值较小，与非门U1A 的②脚（TP4）输入为低电平0态，U1A 门被封锁，即不管U1A 的①脚（TP3）为何种状态，U1A 总是出1，U1B 出0，U1C 输入端（TP5）为0，U1C 出（TP6）1，U1D 出0，TP7为低电平，单向晶闸管VT2不导通。
在晚上天暗时，RG 阻值增大，TP4为高电平1态，U1A 门打开，TP3信号可传送。
若无脚步声或掌声，驻极体话筒MC 无动态信号。
偏置电阻（RP2、R4和R3）使VT1的NPN 三极管导通，TP3为低电平0态，则U1A 出1，其余状态与上述相同，晶闸管VT2控制极G 无触发信号，故不导通，灯泡L 不亮。
图2 声光控延时楼道灯控制电路原理图晚上当有脚步声或掌声时，驻极体话筒MC 有动态波动信号输入到放大电路VT1的基极，由于电容C1的隔直通交作用，加在基极信号相对零电平有正、负波动信号，使集电极输出端TP3有高电平动态信号为1态，因此使U1A 全1出0为负脉冲，而U1B 出1为正脉冲，二极管VD1导通对C3充电达5V,TP5也为1, U1C 出0，U1D 出1为高电平，经R7限流,在单向晶闸管VT2控制极G 有触发信号使VT2导通，桥式全波整流电路中串联的灯泡L 经晶闸管VT2导通，灯泡L 点亮。
楼道触摸延时开关基于MULTISIM
电子综合开发实践报告设计课题：楼道触摸延时开关专业班级：电信10级（2）班学生学号：**********学生姓名：***设计时间：2013.1.16信息科学与技术学院2013年1月电子综合设计楼道触摸延时开关一、设计任务与要求1、设计一个楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2、开关的延时时间约1分钟左右。
二、方案设计与论证楼道触摸延时开关的主要难点在于如何实现延时以及人用手触摸开关时候的安全性，延时可通过RC电路和继电器实现，延时时间可通过对RC电路的时间常数进行换算。
对此我想出了两种方案来设计。
原理框图如下所示：图2.1 楼道触摸延时开关原理框图方案一题目的要求是触摸延时，我首先想到的是用555定时器进行延时输出，通过把555定时器设定在手动单稳态触发，即把THR和TRI脚连接到RC串联回路之间再接开关实现，则当开关按下时，触发器由稳态进入暂态，输出为高电平，当开关断开时，由于RC回路的存在，C向R放电，经过时间T=1.1*RC后，才再由暂态变成稳态，若在555的输出端接一个常开继电器，则在有高电平输出时继电器闭合，则可导通楼道电灯开关，当延时一段时间后再打开，即电灯熄灭。
在实际设计时发现LM555定时器的VCC电压不能设置正常，即220V市电通过变压整流滤波稳压之后接在555上电路会出错，而单独使用5V电压源则电路运行正常，由于找不出原因而放弃这种连接方法。
方案二通过大量书籍的查阅，我了解到可以用三个三极管完成对延时电路的实现，即一个放大人手微弱漏电流的三极管T1，直接耦合一个若有第一级三极管放大后的电楼道触摸延时开关流就能工作在饱和状态的三极管T2（饱和状态可以通过设置静态工作点来实现），来使集电极处于低电平，再在下一级三极管T3之间加入RC回路，当T1和T2导通则T3工作，C通过T2的集电极充电，当T1和T2没有人手触摸断开时，T3由于C 的放电而继续工作，我们在T3的集电极接一个继电器，则基本实现了电路的功能。
双键触摸开关与单键触摸延迟开关电路制作
双键触摸开关与单键触摸延迟开关电路制作图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。
图1中M1是“开”触摸片，当人手触碰时，人体感应的杂波信号加到时基电路的低电平触发端IC的②脚，电路置位，③脚输出高电平，继电器K得电吸合，其常开触点闭合，被控电器通电工作。
M2为“关”触摸片，一旦触碰，人体感应的杂波信号加到555的阈值端IC⑥，电路复位，③脚输出低电平，继电器失电跳闸，被控电器停止工作。
图2是延迟开关电路，555集成块接成单稳态触发器，平时处于复位状态，继电器K 不动作。
当M受到触摸时，电路被触发进人暂态，③脚输出高电平，继电器K吸合，被控电器工作。
暂态时间t=1.1R2 X C4，暂态时间结束，电路翻转成稳态，继电器K释放，被控电器停止工作。
图3是一个电源电路采取特殊设计的用555时基电路制作而成的触摸开关，它对外仅两根引出线，因此可直接取代普通开关而不必更改电源布线。
EL是不大于25W的白炽灯或交流接触器。
虚线左部为普通照明线路，右部为触摸开关电路。
IC处于复位状态时，③脚输出低电平，晶闸管VS的门极通过电阻R3被钳位在低电平，故VS关断，EL不亮，此时5 55的工作电源由220V交流电经灯EL、二极管VD1～VD4整流、电阻R2限流、VD5稳压与IC1滤波获得约6V直流工作电压供电。
当555时基电路②脚受触发处于置位时，IC③脚输出高电平，VS开通，EL点亮发光。
VS开通后，555工作电源直接由灯EL、二极管VD1～VD4、晶闸管VS与稳压管VD5构成回路，C1两端仍能获得6V直流工作电压，只是此时电阻R2不起作用。
电路的右部时基电路部分与图1相同，如将图2左部电源按图3改动，也可以方便地制成一个对外只有两根引出线的触摸延迟开关。
有一点需要特别注意的是本电路的负载能力是由VD1～VD4、VS及VD5共同决定的，其中薄弱环节是VD5，本电路VD5采用1W、6V的稳压管，其最大通态电流为0.16A，为确保电路可靠工作，EL宜用不大于25W的白炽灯。

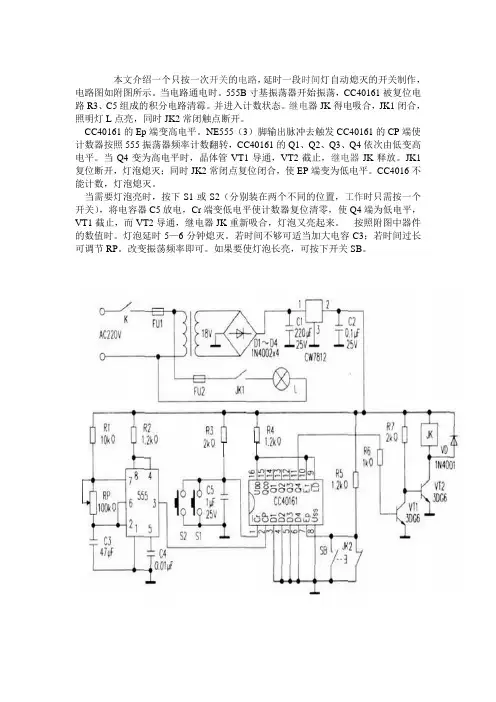

楼道延时自动控制灯电路设计
本文介绍一个只按一次开关的电路，延时一段时间灯自动熄灭的开关制作，电路图如附图所示。
当电路通电时。
555B寸基振荡器开始振荡，CC40161被复位电路R3、C5组成的积分电路清霉。
并进入计数状态。
继电器JK得电吸合，JK1闭合，照明灯L点亮，同时JK2常闭触点断开。
CC40161的Ep端变高电平。
NE555（3）脚输出脉冲去触发CC40161的CP端使计数器按照555振荡器频率计数翻转，CC40161的Q1、Q2、Q3、Q4依次由低变高电平。
当Q4变为高电平时，晶体管VT1导通，VT2截止，继电器JK释放。
JK1复位断开，灯泡熄灭；同时JK2常闭点复位闭合，使EP端变为低电平。
CC4016不能计数，灯泡熄灭。
当需要灯泡亮时，按下S1或S2（分别装在两个不同的位置，工作时只需按一个开关），将电容器C5放电，Cr端变低电平使计数器复位清零，使Q4端为低电平，VT1截止，而VT2导通，继电器JK重新吸合，灯泡又亮起来。
按照附图中器件的数值时。
灯泡延时5—6分钟熄灭。
若时间不够可适当加大电容C3；若时间过长可调节RP。
改变振荡频率即可。
如果要使灯泡长亮，可按下开关SB。
楼道延时开关
（5）.延时电路设计
触摸延时电路是基于时基芯片NE555构成的电路，主要用于开关闭合后控制电路在一段时间后自动断开达到延时的目的。
图7为555芯片内部结构图，555集成定时器是一种数字、模拟混合型的中规模集成器件，应用十分广泛，可做各种仪器、仪表、自动化装置各种民用电器的定时器、时间延时器等时间功能电路，也可构成自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路及单稳态、双稳态等各种电路。
(1)
b）效率
在额定功率时，变压器的输出功率和输入功率的比值称为变压器的效率，即:
(2)
变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗就越小，率率也就越高；反之，功率越小，效率也就越低。
c）额定电压
指在变压器的初级线圈上所允许施加的电压，正常工作时，变压器初级绕组上施加的电压不得大于规定值。
+U1
-
图1触摸延时开关工作原理框图
为了人体安全，先用变压器将家用220V交流电降压成12V的交流电压，再经过整流和滤波电路得到一个12V的直流电压，再经过L7805稳压得到恒定的5V直流电压，为NE555提供工作电压。当需要开灯时，用手触碰一下感应区，经过三极管放大，触发信号电压加至NE555的触发端，使555的输出由低变成高电平，继电器KS吸合，220V交流电形成回路，电灯点亮。同时，电源通过定时电阻给定时电容充电，这就是定时的开始。延时一段时间后555的输出端由高电平变回到低电平，继电器释放，220V交流电形成的回路断开，电灯熄灭。
3PCB版电路制作...........................................................................................................11
触摸延时开关的工作原理及电路图
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
触摸延时开关的工作原理及电路图
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
节电型触摸延时开关
节电型触摸延时电子开关（一） 技术经济性能参数 一、电性能参数要求1、额定工作电压：AC220V ±15%、50/60HZ ；2、待机功耗：≤50mw(年待机电耗≤0.5度)；3、触摸响应时间：≤2S ；4、触摸电阻：≥3M Ω；5、延时时间：45~90s ；6、负载功率：白炽灯5W~100W ；节能灯5w~60w ；7、工作环境温度：-30℃~+45℃8、安装接线方式：符合CH0078510—2002标准，二项式；9、抗干扰能力强，工作稳定可靠；10、符合GB16915.1—2003、GB16915.2—2000、GB16915.4—2000强制性要求； 二、外形尺寸开关整体外形及安装尺寸均应符合86式（或118式、120式）机械开关的要求； 三、经济指标///批量生产单台器件及材料成本应≤4元。
（二）设计方案:市场现有的触摸延时电子开关，一般只能使用白炽灯作负载，而不能使用电子节能灯； 有得虽然能使用电子节能灯，但安装接线需要采用三线式，使用不方便，不能与一般机械开 关互换。
另外就是待机功耗大，约2~5W ，年待机电耗要18~44度，不符合节能的要求，针对这两点，本设计拟采取以下措施解决：a.用低功耗的Cmos 集成电路作为控制部件的主要元件，并优化电路组成，降低待机功耗；b.通过加大控制部分的电源内阻和对主回路元件的严格筛选，使开关实现白炽灯、电子节能灯通用，且能与普通机械开关互换。
（三）电原理图（按TC4011BP 管脚排列）MR 0R 112VD 1R 213111098141234567C 2+R 2R 5C 1+LEDR 6R 4C 3SCR VD 3VD 2RVVVD 6VD 4LHN（四）电原理图及方框图12 1311R0R1R28910714R3+C2563894714LED121311R6C1R4R vvC3SCRVD2VD3VD4VD7NLAC整形电路整形电路隔离电路延时电路整形触发电路电子开关电路电 源电 路AC220VDC220VDC5V（五）节电型触摸电子开关配套材料元件表序号位号名称型号规格数量备注1 IC 集成电路TC4011BP 12 VD1 硅二极管IN4007 1A/1000V 73 SCR 单向晶闸管H2P4M 封装T0-126 14 LED 发光二极管高亮度、红色、3mm 15 C1 电解电容器47μ/16v 16 C2 电解电容器22μ/16v 17 C3 瓷片电容器102(1000pf) 18 R0 碳膜电阻器1/4w 470kΩ ±10% 11/4w 3.9MΩ ±10% 19R110 R2 1/4w 1MΩ ±10% 111 R3 1/4w 3.9MΩ ±10% 112 R4 1/4w 2.4MΩ ±10%13 R5 1/4w 1kΩ ±10%14 R6 1/4w 150kΩ ±10%15 RG 压敏电阻器EMC471D-10A16 PCB 印刷电路板环氧玻纤 40x36x117 接线铜粒h=9 鉚口：4x1.2mm18 铜粒螺丝M3x6mm1920212223242526272829说明：1、本材料表不包括机械部分；2、元器件均采用一般插件封装。
楼道触摸延时开关课程设计
目录一、设计要求 (2)二、设计目的 (2)1.熟悉晶闸管的开关作用 (2)2.掌握桥式整流电路原理 (6)3.掌握三极管的开关作用 (8)4.掌握稳压管的作用 (9)三、设计的具体实现 (10)1.系统概述 (10)2.单元电路设计 (11)3.仿真测试 (13)四、结论与展望 (16)五、心得体会及建议 (16)六、附录 (17)七、参考文献 (18)楼道触摸延时开关设计报告一、设计要求1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。
2.开关的延时时间约1分钟左右。
二、设计目的1.熟悉晶闸管的开关作用(1).晶闸管的开关作用晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。
典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。
(2).晶闸管的结构和工作原理晶闸管是四层三端器件，它有J1、J2、J3三个PN结,可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。
如图图2-1.1所示：图2-1.1等效图图2-1.2 器件符号当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN 结J 2失去阻挡作用。
每个晶体管的集电极电流同时就是另一个晶体管的基极电流。
因此是两个互相复合的晶体管电路，当有足够的门极电流Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。
设PNP 管和NPN 管的集电极电流分别为I C1和I C2，发射极电流相应为Ia 和I k ，电流放大系数相应为α1=I C1/Ia 和α2=I C2/I k ，设流过J 2结的反相漏电流为I CO ，晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：CO k COC C +I I Ia+α =α+I +I =I I 2121а (1) 若门极电流为Ig ，则晶闸管阴极电流为：g a k I I I +=得出晶闸管阳极电流为： )(121ααа+-+=g co I I I (2)硅PNP 管和硅NPN 管相应的电流放大系数α1和α2随其发射极电流的改变而急剧变化。
