标准光源对色箱比色箱操作指导书
标准光源对色灯箱的操作方法
标准光源对色灯箱的操作方法
1、执行对色的时候，要尽可能避免外来光线对样品检测的影响，应将灯箱放置在特定的无光源的暗房中对色，在对色过程中，灯箱内禁止放置其他杂物，以免杂物反光影响对色。
2、连接电源（220V 50HZ），轻按对色灯箱面板“POWER”键，LCD 液晶模块（带背光照明）显示接通电源。
3、按D65(国际标准人工日光)、TL84(欧洲、日本商店光源)、CWF(冷荧光、美国商店光源)、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换。
4、将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜。
可根据被检测物品形状调整适当角度，达到最佳检测效果。
5、关闭电源再次按下“POWER”键,长时间不使用应关闭电源。
6、灯箱内灯管要按时清洁防止灰尘影响标准光源。

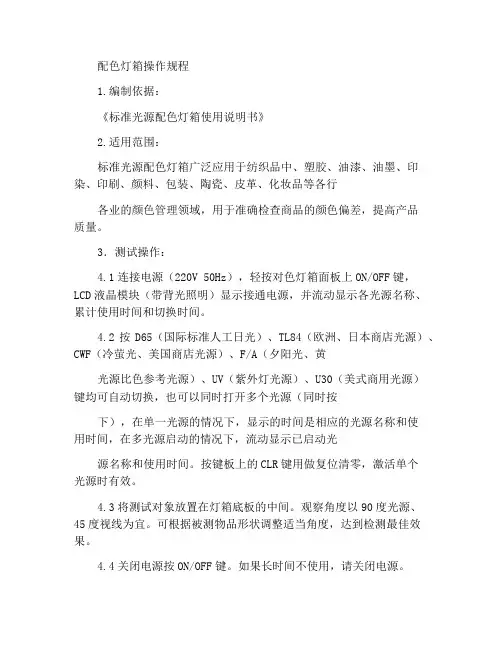

对色灯箱操作规程
配色灯箱操作规程1.编制依据：《标准光源配色灯箱使用说明书》2.适用范围：标准光源配色灯箱广泛应用于纺织品中、塑胶、油漆、油墨、印染、印刷、颜料、包装、陶瓷、皮革、化妆品等各行各业的颜色管理领域，用于准确检查商品的颜色偏差，提高产品质量。
3．测试操作：4.1连接电源（220V 50Hz），轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间和切换时间。
4.2按D65（国际标准人工日光）、TL84（欧洲、日本商店光源）、CWF（冷萤光、美国商店光源）、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换，也可以同时打开多个光源（同时按下），在单一光源的情况下，显示的时间是相应的光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，激活单个光源时有效。
4.3将测试对象放置在灯箱底板的中间。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
4.4关闭电源按ON/OFF键。
如果长时间不使用，请关闭电源。
4.5更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
更换旧灯管后，应重置原始使用时间（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
4．注意事项：5.1不要随意使用CLR按键，避免错误重置计时系统时间；5.2灯箱的使用时间和打开次数决定了光源的使用寿命，在短时间内需要反复开启使用时，暂不不关闭灯箱电源，如果灯箱长时间不使用，请及时关闭电源，以延长光源的有效使用寿命；5.3标准光源箱内使用的灯管、所有灯泡均为标准认证的实验室专用光源，当老化更换时，需到专业经销商处购买；5.4；该设备的外部电源必须有接地装置，确保安全使用。
灯箱作业指导书
灯箱作业指导书
1、测试目的
用于检测有色产品上货架后的颜色对比。
2、测试仪器
标准光源对色灯箱
3、操作说明：
1．轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。
2.按D65、UV、F/A、TL84、CWF、U30（UL3000）键均可自动切抑换，也可同时开启多种光源（同时按下）。
在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
3.将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
如图A所示，光源从垂直入射到被检测物品上，观察者从45度观察。
4.关闭电源按ON/OFF键。
长时间不使用应关闭电源。
5.更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置起颠倒。
旧光管更换后，应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
注意：不要随意使用CLR按键，以免误将计时系统时间清零。
对色箱使用工作指引
1插上电源线
2按第一个开关，ON/OFF，指示灯点
亮
3选择其中一种光源，如果客户没有
指定哪种光源，一般选择D65，按一
下D65（第三个
这个按钮，指示灯亮，TTI布料对色
测试，还要用第六个按钮CWF进行测
试
5.由IQC，业务员，品管经理对颜色进行判定，如果三者无法取得一致，则由最终客户确认。
备注：
D65（第三个按钮）：国际标准人工灯光
TL84（第四个按钮）：欧洲，日本，中国商店光源
UV（第五个按钮）：紫外线
CWF（第六个按钮）：美国暖白商店光源
U30（第七个按钮）：美国暖白商店光源
4.将确认样或者潘通色卡，以及需要对比的布料置于灯箱内的45度角斜平台
对色箱使用工作指引
使用对色箱的意义：无论外在环境光源如何不理想，都可以将布料或者物品放在这个灯箱
内，开启符合客户要求的光源进行对色，增加颜色对比的准确性。
使用方法：
以下是各种光源的介绍：
F/A（第二个按钮）：家庭酒店用灯
1.请将此灯箱置于室内牢固的桌面上，灯箱完全处于桌面之内，避免跌落导致灯箱损坏。
2.请不要将此灯箱置于窗户旁边，避免雨水淋到设备导致短路等。
3.操作人员不得是色盲患者。
4.操作人员在对色时候，不得穿红色，黄色，蓝色，绿色的衣服，需要穿白色或者灰色的衣服
5.对色的时候，请将室内灯光关掉。
标准光源对色灯箱正确使用步骤
标准光源对色灯箱正确使用步骤简介标准光源对色灯箱是一种用于比较和掌控颜色的设备。
它使用不同的光源以及一些特别的滤光器来模拟不同的环境光，并且在其中放置需要比较的物品，例如颜色样品、印刷品等等，以便察看它们在不同环境下的颜色变化情况。
在实际应用中，标准光源对色灯箱被广泛应用于颜色印刷、纺织、制药、化妆品、食品、汽车等领域。
本文将介绍标准光源对色灯箱的正确使用步骤，以确保用户能够正确地使用该设备并获得精准的比较结果。
步骤步骤一：准备工作在使用标准光源对色灯箱之前，需要进行一些准备工作，以确保设备能够正常运行，并且获得精准的比较结果。
1.将标准光源对色灯箱置于平稳的桌面上，并确保四周没有其他光源干扰。
2.将电源插头插入电源插座，并确保灯箱能够正常开启。
3.选择需要比较的样品，并检查其是否清洁干净、无损伤和无尘。
步骤二：选择光源标准光源对色灯箱的选择光源应当和实际应用场景相符，此外还应当考虑所使用光源对应的色不冷不热亮度是否一致。
1.选择所需要的光源，通常有D65（日光），A（钨丝灯），TL—84（欧洲商业灯），CWF（冷白色荧光灯）等等。
2.手动调整所选光源的亮度，以符合实际需求。
步骤三：放置样品将需要比较的样品放置到标准光源对色灯箱的检视区域中心位置，并严格依照说明书要求操作。
步骤四：比较在比较之前，需要进行预热。
由于标准光源对色灯箱有些许误差，因此在比较前需要进行预热，一般预热时间为15—30分钟。
进行比较时，需要使用另一台标准光源对色灯箱来作为参考。
可以通过察看两个灯箱其中的一个来确认需要比较的样品的颜色是否精准。
步骤五：记录结果记录比较结果，包括所选用的光源、光源亮度、样品的名称、颜色以及比较结果的误差等信息。
注意事项1.在使用标准光源对色灯箱的过程中，需要避开阳光直射、淋雨等恶劣天气，在条件允许的情况下，要掌控风扇的开关，关闭空调及其它可能影响光源稳定性的因素。
2.在放置样品时，确定要遵奉并服从说明书上的要求，将样品放在检视区域的中心位置，以免产生影响。
标准光源对色灯箱使用方法
标准光源对色灯箱使用方法
标准光源是指可以提供统一且稳定的光源，用来比较和校准色彩的设备。
色灯箱是一种用于观察和评估色彩的工具。
下面是标准光源对色灯箱的使用方法：
1. 准备工作：将标准光源放置在色灯箱的正上方，确保光源与色灯箱的距离适当且固定。
2. 打开标准光源和色灯箱的电源开关，使其开始工作。
3. 检查标准光源的亮度和颜色温度是否符合要求，可以通过比较标准光源的光强和颜色与已知的标准进行校准。
4. 将待观察的样本或者标准放置在色灯箱上，并调整色灯箱的亮度和颜色温度以达到所需的观察条件。
5. 使用标准光源照射样本或标准，观察其颜色和反射特性，进行比较和评估。
6. 根据观察结果，调整样本或标准的颜色和反射特性，直到符合要求为止。
7. 在调整过程中，可以使用色彩参考卡或颜色标准进行比较，以确保样本或标准的色彩准确性。
8. 在观察和评估完成后，关闭标准光源和色灯箱的电源开关。
最后，根据观察结果进行进一步的分析和处理。
标准光源对色灯箱作业指导书
1.目的为保障人员操作正确，特制定本操作方法，避免人员操作错误而发生仪器故障等事故发生。
2.范围适用公司用于标准对色的光源灯箱设备。
3.权责：仪器保管人员负责编写操作流程。
计量人员负责仪器校正及维修。
使用单位负责仪器的保养和清洁工作。
所有使用本仪器的本部门人员都必须经过培训合格后方可操作。
其他部门人员需操作本仪器必须由设备使用指定人员监督方可操作。
4.标准光源对色灯箱：本仪器型号为T605.操作流程：开机准备：将电源一头插入灯箱背面的插口，另一头插入插座通电。
仪器开机：按一下侧面的开关键，将数字键打到“1”处（此时显示器会显示一个流水字母，表明电源已经接通）；再按一下键面：ON/OFF按键，此时显示器会显示该灯箱使用的总时间。
如图一图一仪器使用操作：根据不同的光线要求，按取键面的灯光键（键面共有：F、D65、TL84、UV、CWF五种灯光照度），按一下D65键，计时器上显示灯管已使用的时间，按F、TL84、UV键，对应的该组灯管即点亮，计时器上显示该灯管已使用的时间，若需同时开启两种或多种光源，只需同时按下两键或多键即可。
如图二图二将被测物品放在灯箱底版中间，在需要比较两件以上物品颜色时，不要把它们重叠起来观看，应并排摆起来进行对比观看。
观察方法：观察角度以90度光源，45度视线为宜（如下图所示）。
光线从垂直角度入射到被测物品上，观察者距离30CM进行观看（厂内正常使用标准灯光D65灯光）。
见图三光源图三视线45°仪器关机：仪器使用完毕后，按ON/OFF键关机，并按侧面的数字键打到：“0”即可。
仪器参数型号：仪器除了有标准灯光D65光源，还有TL84、UV、CWF光源。
具备测试同色异谱效应的功效，该灯箱的照度范围为：750-3200勒克司（LUXEX），电源参数：电源AC220V，50HZ。
功率小于300W。
操作使用注意事项：延长灯管的使用使命：每天使用1H，需要多次使用时，请不要关闭灯箱，又反复开启（因灯管反复启动一次相当于灯管连续使用1H），如较长时间不使用灯箱，请关闭电源（尽量避免反复开启，以延长使用寿命）。
标准光源对色灯箱操作说明书
标准光源对色灯箱操作说明书在工业生产中的颜色管理领域，常常会用到标准光源对色灯箱。
作为专业的颜色检测仪器设备，对色灯箱可以为客户提供稳定的标准光源环境，不过还是有很多用户不清楚其具体的使用方法及注意事项，下文就为大家详细解答。
什么是标准光源对色灯箱？标准光源对色灯箱（也被称为对色灯箱、标准光源箱等）从名称上面就可以解读出，标准光源对色灯箱就是一种拥有标准光源，用来对色作业的照明灯箱（也成为对色灯箱、标准光源箱）。
不过肯定有小伙伴不理解标准光源的含义了，简单来说，标准光源是CIE国际照明委员会为了统一颜色检测而规定的光源。
主要有标准光源A、B、C、D，主要是为了日光的光照环境。
当然这里还涉及到标准光源、标准照明体、光谱分布等一系列专业的概念，这里就不在深究。
标准光源对色灯箱可以模拟多种环境灯光，不过首要条件肯定是要具备标准光源（如果标准光源都没有，那就不能称为标准光源箱）。
而目前广泛使用的标准光源就是D65光源，也被称为模拟人工日光，其色温为6500K左右。
随着照明行业不断发展，为了满足广大客户不同光源环境的对色需求，如今标准光源对色灯箱除了D65光源以外，通常还具备TL84、CWF、U30、UV、F灯、Horizon等多种光源，支持同色异谱检测功能。
标准光源箱用途及使用方法：通过上面的介绍，相信大家对标准光源对色灯箱也有了一个基本的了解。
标准光源箱在纺织、印染、油漆、涂料、汽车、化妆品、家具、电子、医药、食品等诸多行业都有着广泛的应用，通过标准光源箱目视比色，可以非常直观的检测出货品的颜色差异，从而避免因为光源环境变化，引发生产商和验货商检测颜色不一致的纠纷。
当然标准光源箱毕竟是一个只能提供稳定光源环境的仪器设备，如果没有正确的使用方法也是很难得出精确的颜色检测结果的。
所以在通过标准光源箱对色时，就要严格按照校准规范操作。
标准光源箱校准规范：1、使用标准光源箱时的对色角度其实很多检测仪器对于测量角度都是有严格的标准的，而在颜色管理领域，观察角度就格外的重要的。
标准光源箱操作指导书
仪器名称
文件编号
版次
核准
审核
主办
标准光源箱
操作步骤：
1.将电源线一头插入灯箱背面的插口，另一头插入市电电源。此时计时显示器会显示一个流水时间，提示电源已通过。
2.按一下ON/OFF键，计时显示为该灯箱已使用的总时D65灯管已使用的时间。按F、TL84、或UV键，对应的该组灯管即点亮，计时显示该组灯管已使用时间。若需同时开启两种或多种光源，只需同时按下两键和多键就即可。
图一
图二
常见异常
处理对策
一级保养内容
二级保养内容
三级保养内容
1.开机后光源不亮。
1.检查电源线是否导通，检查插座电源否有电，如果正常，则是设备问题，请机修维修。
1.清洁：关机清洁机身；
2.防尘：长期不用时用护机布盖住，防尘。
1.电源指示：检查输出电压是否正常；
2.安全防护：检查电线插头有无松动，电线外皮是否有破损。
1.检查灯管光度度是否有变化。
4.将被检测品放在灯箱底板中间，在需要比较两件以上物品的颜色时，不要把它们重叠起来观看，应并排摆放在灯箱内进行比对。
5.观察角度以90º光源、45º视线为宜。如图（一）所示，光源从垂直入射角照射到被检测物品上，观察者从45º观察。
6.检查完毕，按一下ON/OFF键关机。下班时间不使用要关闭市电电源。
7.更换新灯管时，参照图（二）灯管的排列位置或灯管座处的标示进行安装，不可将不同灯管的位置搞错。更换灯管后，可将新灯管的使用时间清零（即从零重新开始计时），具体方法是点亮更换好的灯管，用小螺丝刀伸入到CLR中心圆孔，按下该键几秒即可（其它没有点亮的灯管计时不会被清零）。注意：没有更换灯管时不要使用CLR键，以免将计时时间误清零。
ZJ-06.标准光源对色灯箱作业指导书
1.0目的：确保操作人员掌握对色灯箱的正确使用方法。
2.0适用范围: 适用于产品的颜色控制，用于准确校对产品的颜色偏差。
3.0测试前准备3.1将电源线与灯箱连接好,接通电源220V 。
3.2开启电源开关，轻按对色灯箱面板上ON/OFF 键,LCD 液晶模块显示接通电源,并流动显示各光源名称,累计使用时间及开关次数.3.3按D65、UV 、F/A 、TL84、CWF 键均可自动切换，也可同时开启多种光源（同时按下）LCD 液晶模块会显示对应光源名称和使用时间，CLR 为复位清零。
3.4标准光源使用介绍3.4.1D66国际标准光源：用作生产中对比颜色用。
3.4.2UV 紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。
3.4.3CWF 冷萤光：美国商店光源。
3.4.4TL84欧洲、日本商店光源。
3.4.5F/A 夕阳光、黄光源、比色参考光源。
4.0对色方法4.1根据产品要求选择标准光源。
4.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度以45度视线为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认,以达到准确判定。
五、注意事项5.1灯箱所配备标准光源全部安装在灯箱的固定位置上,更换时不能颠倒。
（电工人员更换）5.2灯管使用超时而引起两端发黑老化，应更换新灯管，旧光管更换后应将原使用时间清零，用螺丝刀等伸入到CLR 中心圆孔按下该键即可。
5.3不要随意使用CLR 键,以免误将计时系统时间清零。
（更换灯管需清零）5.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净，避免检测物品损坏灯箱内壁吸光涂层，影响对色效果。
5.5检测完毕后按ON/OFF 键，长时间不用关闭电源开关。
编制：钱金良 审核：孙永泉 批准：孙永泉。
对色灯箱作业指导书
5.4.4TL84欧洲、日本商店光源。
5.4Hale Waihona Puke 5F夕阳光、黄光源、比色参考光源。
5.4.6 TL83暖白商用光源
6、对色方法
6.1根据产品要求选择标准光源。
6.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度45度视线为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认,以达到准确判定。
5.3按D65、UV、F、TL84、CWFTL83键均可自动切换，也可同时开启多种光源（同时按下）LCD液晶模块会显示对应光源名称和使用时间，CLR为复位清零。
5.4.1 D65国际标准光源：用作生产中对比颜色用。
5.4.2 UV紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。
1、目的
确保操作人员掌握对色灯箱的正确使用方法。
2、适用范围
适用于有要求客户产品的颜色控制，用于准确校对产及彩盒的颜色偏差。
3、职责
操作员必须严格按照对色灯箱的操作方法使用。
4、资格和培训
操作员须经主管培训后，方可操作。
5、操作方法
5.1将电源线与灯箱连接好,接通电源220V。
5.2开启电源开关，轻按对色灯箱面板上ON/OFF键,LCD液晶模块显示接通电源,并流动显LCD液晶模块会显示对应光源名称和使用时间，CLR为复位清零
8.2如果灯箱内板受到损环，不能起到吸光作用，应重新更换。灯管使用超时而引起两端发黑老化应更换新灯管.
7.3不要随意使用CLR键,以免误将计时系统时间清零。（更换灯管需清零）
7.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净
标准光源箱（对色灯箱）Color Assessment Cabinet 使用说明书
Please read this manual before operating this equipmentAfter youfinish reading this manual,store it in a safe place for future reference.请在使用本产品前阅读此说明书，并将其保存好以备将来参考。
标准光源箱（对色灯箱）Color Assessment Cabinet 使用说明书OPERATION MANUAL标准光源对色灯箱介绍标准光源对色灯箱广泛应用在纺织、印刷、塑胶、颜料、油漆、油墨、摄影等领域，用于准确校对货品的颜色偏差。
因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。
工业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与客商所使用的光源不一致，不同光线下所看到的颜色各异，货品色差判定不准确。
客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了公司商誉。
要有效解决上述问题，最有用的方法就是在检定货品的颜色时，必须在相同的光源及可控制的条件下进行。
例如国际通用标准中常采用人工日光 D65作为评定货品颜色的标准光源。
特别是夜班时间，使用标准光源检定货品颜色偏差尤其重要。
灯箱内除提供 D65光源外，同时还提供 TL84、CWF、UV、F、A等光源，具备测试同色异谱效应的功能。
标准光源对色灯箱性能1.根据用户的需求，可为用户提供国际照明会( CIE)所认可的各种标准光源,符合所有主要的视觉评价，包括AS，ASTM，BSI，DIN和ISO国际标准。
2.光源的照度范围为 750至3200勒克司（ Luxes）。
3.光源的背景颜色为吸光型中灰色（ Neutral Grey)。
4.具备测试同色异谱效应的功能。
5.灯箱采用微电脑控制模块快速切换的方式，可快速、准确对比货品在不同光源下的颜色差异。
6.准确记录每种光源的使用时间和使用次数。
对色灯箱安全操作规程(标准版)
对色灯箱安全操作规程(标准版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0857对色灯箱安全操作规程(标准版)1.编制依据：《标准光源对色灯箱使用说明书》2.适用范围：标准光源对色灯箱广泛应用于纺织、塑胶、油漆、油墨、印染、印刷、颜料、包装、陶瓷、皮革、化妆品等各行各业的颜色管理领域，用于准确校对货品的颜色偏差，提高产品质量。
3．试验操作：4.1连接电源（220V50Hz），轻按对色灯箱面板上ON/OFF键，LCD 液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。
4.2按D65（国际标准人工日光）、TL84（欧洲、日本商店光源）、CWF（冷萤光、美国商店光源）、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换，也可同时开启多种光源（同时按下），在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
4.3将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
4.4关闭电源按ON/OFF键。
长时间不使用应关闭电源。
4.5更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
标准光源对色箱作业指导书
作业标准（S.O.P）/检验规范（S.I.P）
机器名称：标准光源对色箱设备编号：JD060
文件编号:JD-CZ-037 文件版本：AO 制定单位：检验室制定日期：2017.05.18作业标准(S.O.P)
1.将电源线一头插入灯箱背面的插口，另一头插入市电电源，此时计时显示器会显示一个流水时
间，提示电源已接通。
2.按下ON/OFF键，计时显示为该灯箱已使用的总时间。
3.再按下D65键，D65灯管点亮 ，计时显示为D65灯管已使用的时间。
按F、TL84或UV键，对应的
该组灯管即点亮，计时显示该组灯管已使用的时间。
4.将被检测品放在灯箱底板中间，在需要比较两件以上物品的颜色时，不要把它们重叠起来观看
，应并排摆放在灯箱内进行对比。
5.检测完毕后，按一下ON/OFF键关机，不使用时关闭电源。
检验规范(S.I.P)检验方式
1.观察角度以90°光源、45°视线为宜。
注意事项
1.电源：AC 220V,50HZ 功率：小于300W。
2.如果灯箱内板脏污应更换壁板，灯管使用超时或两端发黑老化尖更换新灯管。
3.如果灯箱壁板、底板上沾尘或存有手印等污点、污块时，可用干净白色软布蘸点清水轻轻抹擦，
待水干后即可除去污物，严禁用硬物削刮及化学物品除污，以免破坏灯箱内壁的吸光层。
核准：审核：制定：。
标准光源对色箱比色箱操作指导书
标准光源对色箱比色箱操作指导书1 目的1.1提供检验员对塑胶零部件之素材、喷油件、丝印件、电镀件的颜色，在标准光源下进行目测颜色检验，减少因光源不对而造成的误判，同时对标准箱的正确操作和保养之依据。
2 适用范围2.1适用于配件品质管理室注塑测量室之Tilo 天友利标准光源箱五光源P60(6)标准光源对色灯箱6色。
3 定义(无)4 仪器特点4.1仪器优点4.1.1显示每种光源的使用时间、名称和开关次数；4.1.2光源自动切换，具备同色异谱功能；4.1.3无需预热，不会闪动，可保证快速而可靠的评价颜色；4.1.4能耗小，不发热(无需散热)，发光效率高；4.1.5配置更完整的英、美标准常用光源`；4.1.6光源名称可改变，增加光源更方便。
4.2标准光源对色灯箱/比色箱的形状、控制板按钮和侧壁电源开/关按钮图4.2.1标准光源对色灯箱/比色箱形状图4.2.2控制板按钮符号及含义电源显示LED灯LCD显视窗ON/OF 电源开关转换按钮（第一次按下时为ON ，第二次按下时为OFF ）F 家庭酒店用灯、比色参考光源色温：2700K 功率：40WD65 国际标准人工日光(Artificial Daylight)色温：6500K 功率：18WTL84 欧洲、日本、中国商店光源 色温：4000K 功率：18WUV 紫外灯光源(Ultra-Violet)波长：365nm 功率：20WCWF 美国冷白商店光源(Cool White Fluorescent)色温：4150K 功率：18WTL83标准光源，色温3000K ，欧洲厨窗灯、部份客户指定用商店光源U30 美国暖白商店光源(Warm White Fluorescent)色温：3000K 功率：18WCLR CLR(Common Language Runtime) 计算机语言记录器插孔电子卡尺是一种机电一体化结构较复杂精度较高的量具。
测量结果采用数字显示方式，故读数时较为直观方便，且提高了效率，减少了视觉误差。
标准光源对色箱操作规范
******有限公司 测试设备/仪器操作规范标准光源对色箱操作规范文件编号YFWI-QC025 页 数 第1页，共1页编制日期2015.07.13版 本B 批 准审 核制 / 修 订版本 制/修订日期 制/修订内容制/修订原因 B 2015.07.13统一规范格式，完善内容。
定期评审。
1.目的：明确规定操作流程及仪器的保养，确保使用人员正确操作，以保证测量数据的准确性。
2.适用范围：适用于使用标准光源对色箱来校对产品的颜色偏差的操作。
3.操作前准备：3.1该标准光源对色箱需放置于平台上进行测量。
3.2操作人员需经培训合格，未经培训人员不可操作； 3.3确认该量具是否具有合格的“校准证”，且是否在有效期内。
如不符合，则不可以使用，并及时告之仪器管理 人员进行处置。
3.3先将箱内擦拭干净，除去上面杂物。
4.操作步骤：4.1将电源插头插进电压为220V 的电源插座，接通电源。
4.2往上按下左侧壁上的红色电源开关，使其置于“ON ”位 置。
4.3按下控制面板上“ON/OFF ”开关，打开电源。
4.4根据被测产品要求，按下对应光源按钮。
4.5使用完后关闭“ON/OFF ”和红色电源开关。
5.操作后动作：5.1拔下电源插座。
5.2清理干净箱内物品及工作台上物品。
6.简易故障排除要领： 6.1按下NO 键，电源显示LED 灯不亮：通知电工进行修理。
7.注意事项：7.1使用时灯箱内应干净整洁，禁止在灯箱内放置易受辐射 影响的易燃、易爆的化学物品（如酒精、天那水等物品）。
7.2每日点检时，需查看灯箱内是否清洁，灯泡、灯管、LED 灯、LCD 是否显示正常。
图 示 说 明NO/OFF ：电源开关转换按钮（第1次按下为ON ，第2 次按下为OFF ） F/A ：家庭酒店用灯、比色参考光源 色温：2700K 功率：40W D65：国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84:欧洲、日本、中国商店光源 色温：4000K 功率：18W UV :紫外灯光源(Ultra-Violet) 波长：365nm 功率：20WCWF:美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：18WU30:美国暖白商店光源(Warm White Fluorescent) 色温：3000K 功率：18WCLR:CLR(Common Language Runtime) 计算机语言记录器插孔.电源开关LCD 显示窗电源显示LED 灯控制面板。
标准光源箱操作规程
标准光源箱操作规程修订记录当前版本审批记录1.目的规定本机器的操作流程及注意事项，以确保正确使用，延长仪器使用寿命。
2.范围适用于所有使用本机器的操作人员。
3.职责3.1使用部门（品管部、生产部）负责对本机器的维护与使用。
3.2品管部负责对操作说明书及相关资料的归档保管。
4.实施步骤4.2实施4.2.1将电源线另一端插头接到电源供电插座，接通电源（220V 50HZ），本设备外接电源必须有接地装置，确保安全使用。
4.2.2轻按对色灯箱面板上ON/OFF键，LCD液晶模块显示接通电源，并流动显示各光源名称，累计使用时间及开关次数。
4.2.3按D65、UV、F/A、TL84、CWF、U30键均可自动切换，也可同时开启多种光源（同时按下）。
在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间，按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
4.2.3.1 D65----国际标准人工日光4.2.3.2 TL84---欧洲、日本商店光源4.2.3.3 CWF----冷萤光、美国商店光源4.2.3.4 UV-紫外灯光源4.2.3.5 U30-美式商用光源4.2.3.6 F/A-夕阳光、黄光源比色参考光源4.2.4将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度、达到检测最佳效果。
4.2.5关闭电源按ON/OFF键。
长时间不使用应拔掉电源线4.2.6更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
旧光管更换后，应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
注意：不要随意使用CLR按键，以免误将计时系统时间清零。
4.2.7本灯箱所配备标准光源，全部安装在灯箱的固定位置上，位置不能颠倒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准光源灯箱操作指导书
1 目的
提供检验员对塑胶零部件之素材、喷油件、丝印件、电镀件的颜色，在标准光源下进行目测颜色检验，减少因光源不对而造成的误判，同时对标准箱的正确操作和保养之依据。
2 适用范围
适用于配件品质管理室注塑测量室之Tilo 天友利标准光源箱五光源P60(6)标准光源对色灯箱6色。
3 定义(无)
4 仪器特点
仪器优点
4.1.1显示每种光源的使用时间、名称和开关次数；
4.1.2光源自动切换，具备同色异谱功能；
4.1.3无需预热，不会闪动，可保证快速而可靠的评价颜色；
4.1.4能耗小，不发热(无需散热)，发光效率高；
4.1.5配置更完整的英、美标准常用光源`；
4.1.6光源名称可改变，增加光源更方便。
标准光源对色灯箱/比色箱的形状、控制板按钮和侧壁电源开/关按钮图
标准光源对色灯箱/比色箱形状图
4.2.1
4.2.2控制板按钮符号及含义
电源显示LED灯
LCD显视窗
ON/OF电源开关转换按钮（第一次按下时为ON，第二次按下时为OFF）
F家庭酒店用灯、比色参考光源
色温：2700K 功率：40W
D65国际标准人工日光(Artificial Daylight)
色温：6500K 功率：18W
TL84欧洲、日本、中国商店光源
色温：4000K 功率：18W
UV 紫外灯光源(Ultra-Violet)
波长：365nm 功率：20W
CWF美国冷白商店光源(Cool White Fluorescent)
色温：4150K 功率：18W
TL83标准光源，色温3000K，欧洲厨窗灯、部份客户指定用商店光源
U30美国暖白商店光源(Warm White Fluorescent)
色温：3000K 功率：18W
CLR CLR(Common Language Runtime) 计算机语言记录器插孔
电子卡尺是一种机电一体化结构较复杂精度较高的量具。
测量结果采用数字显示方式，故读数时较为直观方便，且提高了效率，减少了视觉误差。
4.2.3外右侧壁双向按制电源开关按钮
ON：往上按时表示接通电源
OFF：往下按时表示关闭电源
5 使用方法
使用前，将电源插头插进电压为220V的电源插座，接通电源。
往上按下外右侧壁的电源按钮，使其置于“ON”位置。
按下控制面板上的“ON/OFF”开关，打开电源。
根据被测产品要求，按下对应光源按钮。
使用完后应关闭电源。
6 注意事项：
当按下控制板上的光源按钮时，应观察电源显示LED显示状况，如LED灯不亮，证明标准光源对色灯箱/比色箱有问题，可能是灯泡或灯管已坏，或是其内部线路或某个电子元器件损坏或老化，此时应通知测量工程师或相关人员对其进行修理，待修理OK后方可使用。
使用时灯箱内应干净整洁，禁止灯箱内放置有易受辐射影响的易燃、易爆的化学物品（如酒精、天那水等物品）。
使用前须确认标准光源对色灯箱/比色箱是经校验且在校验有效期内。
7 保养
每日/每班各检查一次，看灯箱内是否清洁，灯泡、灯管、LED灯、LCD是否显示正常，然后填写仪器点检表。
每天下班前10分钟用干净棉布擦拭灯箱上灰尘。
每年校验一次。
8.附则
本文件由品质部配件品质管理室负责修订、解释和归口管理,自批准发布之日起生效执行,原WBZ-110118《标准光源对色灯箱/比色箱操作规程》版和“注塑工厂仪器保养点检表”版同时作废.
凡违返本文件相关规定或本文件未明示但应当履行的工作职责要求，对公司运营管理造成影响的，将根据情节轻重进行责任追究。
8 相关表单
８.１“配件品质管理室仪器保养点检表”。
