冰箱双稳态电磁阀讲解
冰箱电磁阀原理

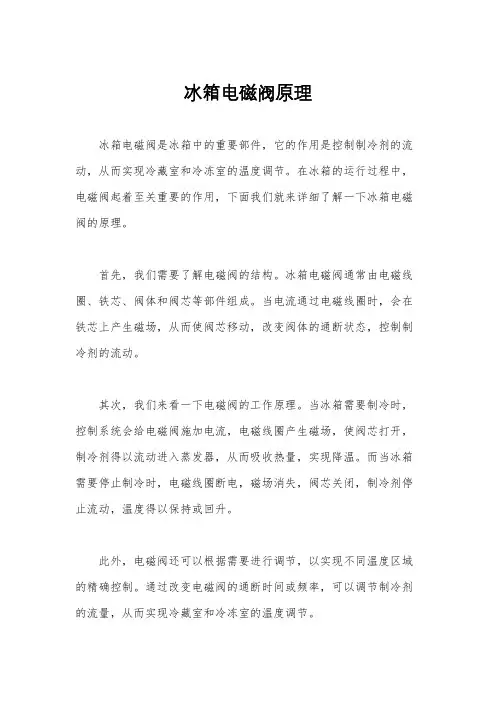

冰箱电磁阀原理冰箱电磁阀是冰箱中的重要部件，它的作用是控制制冷剂的流动，从而实现冷藏室和冷冻室的温度调节。
在冰箱的运行过程中，电磁阀起着至关重要的作用，下面我们就来详细了解一下冰箱电磁阀的原理。
首先，我们需要了解电磁阀的结构。
冰箱电磁阀通常由电磁线圈、铁芯、阀体和阀芯等部件组成。
当电流通过电磁线圈时，会在铁芯上产生磁场，从而使阀芯移动，改变阀体的通断状态，控制制冷剂的流动。
其次，我们来看一下电磁阀的工作原理。
当冰箱需要制冷时，控制系统会给电磁阀施加电流，电磁线圈产生磁场，使阀芯打开，制冷剂得以流动进入蒸发器，从而吸收热量，实现降温。
而当冰箱需要停止制冷时，电磁线圈断电，磁场消失，阀芯关闭，制冷剂停止流动，温度得以保持或回升。
此外，电磁阀还可以根据需要进行调节，以实现不同温度区域的精确控制。
通过改变电磁阀的通断时间或频率，可以调节制冷剂的流量，从而实现冷藏室和冷冻室的温度调节。
除此之外，电磁阀还具有一定的安全保护功能。
在一些特殊情况下，如制冷系统压力过高或过低时，电磁阀可以通过控制系统接收到的信号，及时关闭或打开，保护制冷系统的安全运行。
总的来说，冰箱电磁阀通过控制制冷剂的流动，实现冰箱的制冷和保温功能。
它的工作原理简单而有效，通过控制电磁线圈的通断状态，实现阀芯的开闭，从而控制制冷剂的流动。
同时，电磁阀还具有调节和安全保护的功能，保证制冷系统的稳定运行。
在使用冰箱的过程中，我们需要定期检查和维护冰箱电磁阀，确保其正常工作。
只有保证电磁阀的正常运行，才能保证冰箱的制冷效果和使用安全。
希望通过本文的介绍，能够让大家对冰箱电磁阀有一个更加全面和深入的了解。
冰箱双稳态电磁阀讲解
•绕组温度： 按GB4706.1 中19规定的非正常操作要求试验，绕组温度B级≤175℃，H级≤190℃
•寿命： 连续工作50万次。
•绝缘电阻： 绝缘电阻不应小于100ＭΩ。
•电气强度： 承受AC1500V、50Hz的正弦交流电1min，无绝缘击穿和表面闪络现象，漏电流为3mA。
单电磁阀系统
双电磁阀系统
7
双稳态电磁阀性能指标
•泄漏量： 在50kPa气体压力差作用下，其内部泄漏量不应大于10ml/min。
•最大动作压差： 最大动作压差不应小于1.6MPa。
•气密性： 阀体在3.0MPa压力保持1min无气泡，采用氦检时，阀体泄漏量不应大于0.5g/a。
•流量： 在0.4MPa压力差作用下，通过电磁阀的空气流量不应小于1 000L/h。
8
双稳态电磁阀使用注意事项
1、双稳态电磁阀的二个工作状态是与冰箱控制板的控制存在匹配 要求，随意变动脉冲控制电路元器件均有可能影响到电磁阀的正常 工作，如漏电流过大会影响到无脉冲信号时存在的本底电压，还有 电磁阀线圈绕组产生的反向电动势； 2、电磁阀的接口按控制及系统连接要求做有标识，安装时要与蒸 发器引出的毛细管对应，特别是在市场维修时不要损坏毛细管上的 标签，替换维修的电磁阀功能状态要与原配产品一致。 3、电磁阀未使用时要注意存放（通风，防潮、防湿），未使用前 不能取下防尘帽。 4、双稳态电磁阀装配过程中，接管尽可能不要扳动，如为方便安 装，扳动时要注意变形过大，扳动中要注意，尽可能保证接管与阀 体焊接部位不要变形。
介绍的主要内容
双稳态电磁阀外观及结构 双稳态电磁阀工作原理 双稳态电磁阀型式及控制 冰箱用双稳态电磁阀应用 双稳态电磁阀性能指标 产品使用注意事项 常见故障分析及排除
冰箱电磁阀工作原理
冰箱电磁阀工作原理冰箱电磁阀由电磁铁和阀体两部分组成。
电磁铁一端连接电源，一端固定在阀体上。
在电磁铁的外部设有两个线圈，一个是控制线圈（次级线圈），另一个是电源线圈（主线圈）。
当电流通过控制线圈时，将在电磁铁的铁芯内产生磁场，通过磁场作用，将阀体内的活塞或膜片吸引起来，使得阀门打开或关闭。
具体来说，冰箱电磁阀可以分为单向电磁阀和电控双向电磁阀两种类型。
1.单向电磁阀工作原理：单向电磁阀主要用于控制制冷剂从压缩机流向蒸发器，防止逆流或倒流。
电磁阀内设置有一个单向阀门，通过电磁力的作用，打开或关闭单向阀门。
当制冷循环运行时，控制线圈接通电流，电磁铁产生磁场，吸引活塞或膜片，使单向阀门打开，制冷剂从高压端流向低压端（从压缩机流向蒸发器）。
当制冷循环停止时，控制线圈断开电流，电磁铁失去磁场，活塞或膜片由于自身弹力的作用，将单向阀门关闭，阻断制冷剂的流动。
2.电控双向电磁阀工作原理：电控双向电磁阀主要用于控制制冷剂的流向和流量，可以实现制冷循环的正向和反向操作。
电控双向电磁阀内设有两个单向阀门，通过电磁力的作用，控制两个单向阀门的开关状态。
当制冷循环需要正向运行时，控制线圈1接通电流，使得电磁铁1产生磁场，吸引活塞或膜片1，打开单向阀门1；同时，控制线圈2断开电流，使得电磁铁2失去磁场，活塞或膜片2关闭单向阀门2、这样，制冷剂从压缩机流向蒸发器，完成正向制冷循环。
当制冷循环需要反向运行时，控制线圈2接通电流，使得电磁铁2产生磁场，吸引活塞或膜片2，打开单向阀门2；同时，控制线圈1断开电流，使得电磁铁1失去磁场，活塞或膜片1关闭单向阀门1、这样，制冷剂从蒸发器流向压缩机，完成反向制冷循环。
总结起来，冰箱电磁阀的工作原理是通过电磁力来控制阀门的开关，从而改变制冷剂的流动路径或阻断制冷剂的流动。
根据冰箱制冷系统的需要，可以选择使用单向电磁阀或电控双向电磁阀。
这些电磁阀在冰箱制冷过程中，起到了重要的控制作用。
BDF系列双稳态电磁阀

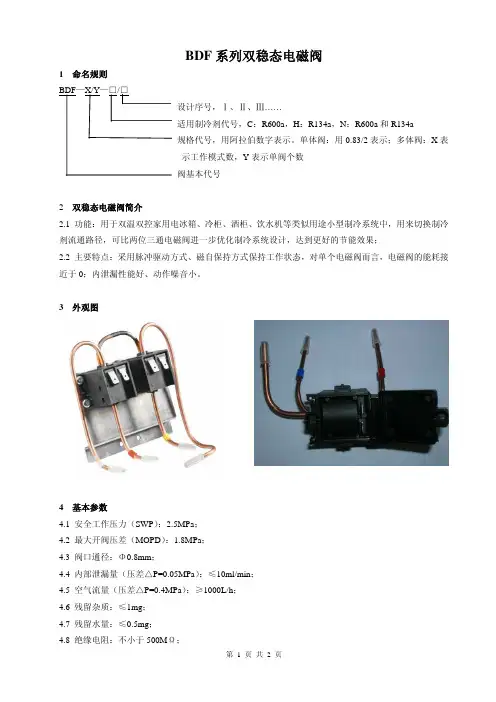

BDF系列双稳态电磁阀1 命名规则设计序号，Ⅰ、Ⅱ、Ⅲ……适用制冷剂代号，C：R600a，H：R134a，N：R600a和R134a规格代号，用阿拉伯数字表示。
单体阀：用0.83/2表示；多体阀：X表示工作模式数，Y表示单阀个数阀基本代号2 双稳态电磁阀简介2.1 功能：用于双温双控家用电冰箱、冷柜、酒柜、饮水机等类似用途小型制冷系统中，用来切换制冷剂流通路径，可比两位三通电磁阀进一步优化制冷系统设计，达到更好的节能效果；2.2 主要特点：采用脉冲驱动方式、磁自保持方式保持工作状态，对单个电磁阀而言，电磁阀的能耗接近于0；内泄漏性能好、动作噪音小。
3 外观图4 基本参数4.1 安全工作压力（SWP）：2.5MPa；4.2 最大开阀压差（MOPD）：1.8MPa；4.3 阀口通径：Φ0.8mm；4.4 内部泄漏量（压差△P=0.05MPa）：≤10ml/min；4.5 空气流量（压差△P=0.4MPa）：≥1000L/h；4.6 残留杂质：≤1mg；4.7 残留水量：≤0.5mg；4.8 绝缘电阻：不小于500MΩ；4.9 电气强度：1800V、50Hz正弦交流电1min；4.10噪声（空气状态下距离电磁阀400mm处）：噪声≤50dB(A)；4.11寿命：50万次；4.12 认证：CQC、TUV、VDE、UL。
5 主要外形接口尺寸5.1 工作模式可按客户要求来确定；5.2 进、出口管弯管形状可按客户要求来确定；5.3 安装位置可按客户要求来确定。
6 工作条件6.1 适用冷媒：R600a、R134a；6.2 电源电压：AC110V～120V或AC220V～240V；6.3 电压范围：额定电压的85%～115%；6.4 频率：50/60Hz；6.5 电磁阀控制电源:脉冲周期30～60S，每次脉冲半波数为3～5个，脉冲波形同半波整流电源波形，改变脉冲方向控制电磁阀换向；6.6 安全工作压力：2.5MPa；6.7 环境温度：-20℃～+60℃；6.8 适用制冷剂温度：-30℃～+65℃；6.9 相对湿度： 95％RH以下。
冰箱电磁阀工作原理图
冰箱电磁阀工作原理图冰箱电磁阀工作原理图1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B（见图1）。
A出口管为常开出口管，B出口管为常闭出口管。
接头A和阀芯的资料为软磁不锈铁，接头B的资料为不导磁的不锈钢。
两位三通电磁阀职业原理图 1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头B一端，阀芯内密封双稳态二位三通脉冲电磁阀（以下简称电磁阀）是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理（见图2）而设计的一种电磁阀。
图 2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定（见图3）。
当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。
两位三通电磁阀职业原理图 3电磁阀共有三个接口，即：进口管和A、B两个出口管（见图4）。
接头A、B和阀芯的资料均为软磁不锈铁。
两位三通电磁阀职业原理图图 4在电磁阀没有接通电源的时候，由永磁体A、B 及被磁化的接头A、接头B、阀芯构成的磁场，使阀芯保持在接头A一端或接头B一端的两个固定的工位。
当向电磁阀输入额定电压的的交流电流，经过脉冲电流发生器，向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场（如图3中a部分）。
使阀芯位置保持在接头A一端，阀芯内的密封垫A密封阀口A，从而切断出口管A所连接的管路。
此时，进口管与出口管B 保持正脉冲常通。
当电磁阀断电的瞬间，脉冲电流发生器，向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场（如图3中b部分）。
三分钟看懂双稳态电磁阀的工作原理

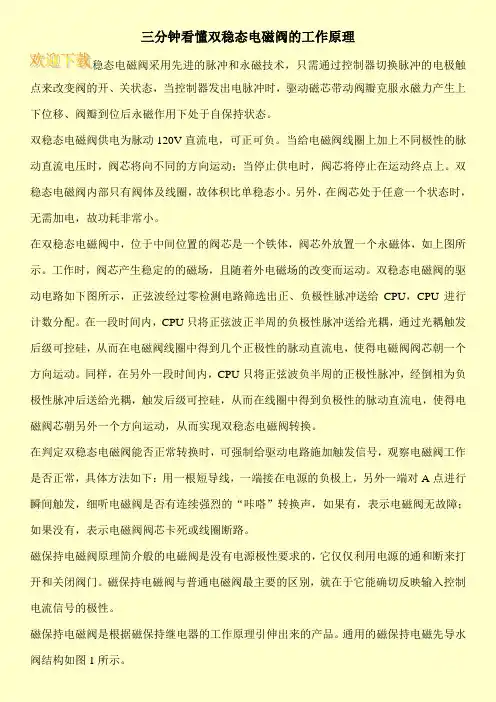

三分钟看懂双稳态电磁阀的工作原理稳态电磁阀采用先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变阀的开、关状态，当控制器发出电脉冲时，驱动磁芯带动阀瓣克服永磁力产生上下位移、阀瓣到位后永磁作用下处于自保持状态。
双稳态电磁阀供电为脉动120V直流电，可正可负。
当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。
双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。
另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。
在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。
工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。
双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。
在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。
同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。
在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。
磁保持电磁阀原理简介般的电磁阀是没有电源极性要求的，它仅仅利用电源的通和断来打开和关闭阀门。
磁保持电磁阀与普通电磁阀最主要的区别，就在于它能确切反映输入控制电流信号的极性。
磁保持电磁阀是根据磁保持继电器的工作原理引伸出来的产品。
通用的磁保持电磁先导水阀结构如图1所示。
电磁阀模块
海尔冰箱（冷柜）所用电磁阀检修工艺：一、电磁阀的功能：电磁阀在冰箱制冷系统中用来改变制冷剂的流向，控制不同温室的工作状态。
二、 电磁阀使用种类的分类：1、 单稳态电磁阀● 功能：电磁阀不带电时，制冷剂通过进气管 直接与出口管A 导通，当电磁阀带电后出口阀A 关闭，进气管与出口管B 导通，进行制冷剂转换。
● 特点：电磁阀直接接通220v 交流电，通过电磁阀上的驱动电路，控制电磁阀的导通。
单稳态电磁阀耗电量比双稳态电磁阀要大。
2、双稳态电磁阀2.1单体二位三通电磁阀功能：通过主控板向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场。
使阀芯位置保持在接头A 一端，阀芯内的密封垫A 密封阀口A ，从而切断出口管A 所连接的管路。
此时，进口管与出口管B 保持正脉冲常通。
进气管出口管A出口管B进气管出口管A出口管B当主控板向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场，使阀芯位置保持在接头B 一端，阀芯内的密封垫B 密封阀口B ，从而切断出口管B 所连接的管路。
此时，进口管与出口管A 保持正脉冲常通。
特点：双稳态电磁阀比单稳态电磁阀具有节能优点，由于双稳态电磁阀采用脉冲驱动电路，电磁阀的能耗接近于零。
2.2 四位四通双稳态电磁阀功能：（改进型）四位四通电磁阀是有两个二位三通并联组合而成，主要在三系统冰箱如BCD-239K/A 系列冰箱。
四位四通电磁阀能够根据不同温室的温度要求，通过进气管向各温室输送制冷剂，比如：当冷藏室需要开机时，主控板向电磁阀1输出负脉冲信号，进气管与带有白色标记的冷藏出气管导通，制冷剂在冷藏器制冷、经冷冻蒸发器返回到压缩机。
当冷冻室要求开机，主控板向阀1输出正脉冲信号，进气管与红冷冻管导通，进气管与有红色标记的冷冻进气管黄色-7℃进气管红色冷冻出气管白色冷藏出气管进气管改进型复合型管导通，制冷剂经冷冻室蒸发器制冷后返回压缩机。
当-7度室要求开机，主控板向阀2单独输出脉冲信号，进气管与黄色-7度管导通，制冷剂在-7度蒸发器制冷，经冷冻蒸发器返回到压缩机。
智能冰箱电磁阀讲座
双稳态二位三通电磁 阀构造及工作原理
1 当脉冲线圈接收到 一个正脉冲信号时，根据 脉冲线圈的绕向和右手螺 旋定律可以判定阀芯与永 磁铁相互吸引，它们产生 的磁力大于阀芯弹簧的弹 力，所以阀 芯向一方移动。
2 当给脉冲线圈一个瞬 时反向电流时，永磁铁和 阀芯相互排斥，并且在弹 簧弹力的共同作用下阀芯 向另一方运动。
Байду номын сангаас
压缩机
常见双稳态脉冲电磁阀图片
1 单稳定态电磁阀的构造及工作原理
一：电磁阀线圈不通 电。此时，电磁阀铁芯在回 复弹簧的作用下靠在双管端， 关闭双管端出口，单管端出 口处于开启状态，制冷剂从 电磁阀单管端出口管流向冷 藏室蒸发器、冷冻室蒸发器 流回压缩机，实现制冷循环
二：电磁阀线圈通电。 此时，电磁阀铁芯在电磁力 的作用下克服回复弹簧作用 力移到单管端，关闭单管端 出口，双管端出口处于开启 状态，制冷剂从电磁阀双管 端出口管流向冷冻室蒸发器 流回压缩机，实现制冷循环。
双稳态电磁阀简介0746
a)单体示例：BDF0.83/2-N/ⅩⅩⅩⅣ（BDF为双稳态电磁阀代号，0.83/2为单体阀，N为适用制冷剂R600a及R134a，ⅩⅩⅩⅣ为设计序号）
b)双体示例：BDF4/2-H/X（BDF为双稳态电磁阀代号，4为有4种工作模式，2为双体阀，H为适用制冷剂R134a，X为设计序号）
c)三体示例：BDF8/3-C/XIV（BDF为双稳态电磁阀代号，8为有8种工作模式，3为三体阀，C为适用制冷剂R60双稳态电磁阀用线圈只有插片式一种型式，额定控制电源电压： AC220V∽240V脉冲方式（参看第二部分1电原理图），频率50Hz/60Hz，额定电压波动范围为-15%～+10%
一．双稳态电磁阀工作原理、安装使用说明
二．双稳态电磁阀电原理图、阀体结构、线圈接线图
三．双稳态电磁阀安装使用说明
四．双稳态电磁阀型号表示方法及分类
五．双稳态电磁阀相关典型故障
一、双稳态电磁阀工作原理、结构说明
系统简图1
系统简图2
二、双稳态电磁阀电原理图、阀体结构、线圈接线图
1、电原理图：
电磁阀控制电源:以30s～300s的周期给线圈进行扫描（具体周期由主机厂家决定），每次扫描的脉冲半波数为3∽5个，如改变脉冲方向，则进行换向动作（如图2所示）。脉冲半波是由程序控制控制器中的可控硅通断，从所加正弦交流电的波形中截取，50Hz的交流电每半波时间为0.01s，60Hz的交流电每半波时间为0.0083s，电压幅度（大小）与脉冲发生器输入电源（加外电源AC220V-240V）一样。
2、线圈接线时，要提供足够长的引线与其连接。
四、双稳态电磁阀型号表示方法及分类：
电磁阀型号为:
BDFX/Y□/□
设计序号Ⅰ、Ⅱ、Ⅲ……
冰箱电磁阀原理与维修
冰箱电磁阀原理与维修电磁阀在冰箱制冷系统中起着转换制冷剂流向的作用。
电磁阀的换向动作，由温区设定温度、温区打开与关闭操作决定。
冰箱通常使用的电磁阀有两种，即单稳态和双稳态（五、六门冰箱的电磁除外）。
单稳态电磁阀：单稳态电磁阀供电为220V交流的电，阀体内部附加整流电路。
阀芯在加电时，阀芯克服弹力的作用，向下移动，封住冷冻室端口，液体进口端与冷藏室端连通；不加电时，阀芯在弹簧的作用下，向上移动，封住冷藏室端口，液体进口端与冷冻室端连通。
单稳态电磁阀的外观及内部机械部份如下图示：从上述原理上讲，电磁阀阀芯转换并维持其状态，必须持续的给线圈加电，因此，单稳态电磁阀具有功耗大、噪音大的特点。
单稳态电磁阀驱动电路：冰箱刚机时，三极管基极得到高电位，三极管导通，继电器吸合，电磁阀加电工作，制冷剂先从冷藏室供液，再到冷冻室；当冷藏室达到设定温度时，感温头给主控板信号，主控板给三极管低电位截止，继电器断开，电磁阀停止供电，阀芯在弹簧的作用下切换，制冷剂只流向冷冻室。
当冷冻室温度达到时，压缩机停机。
二次开机时，主控板判定各温区温度，视冷藏室温度情况判定是否给电磁阀上电。
维修：因单稳态电磁阀内部置桥堆，无法测量电阻判定电磁阀线圈的好坏，可通过强制供电来判定电磁阀好坏。
方法：在上图示驱动电路中，给三极管基极加一个正偏电压，即：用一个4.7K的电阻，一端连接在12V电源正极上，另外一端触发三极管基极，听电磁阀是否有“咯哒”的转换声，如果没有，表示电磁阀阀芯卡死或线圈损坏，如果有，表示电磁阀无故障。
双稳态电磁阀：双稳态电磁阀供电为脉动120V直流电，可正可负。
电磁阀线圈上加上不同极性的脉动直流电压，阀芯将作不同的方向运动，无任何供电时，阀芯停止在运动终点上。
双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小，因阀芯在处于任意一个状态时，无需加电，故功耗非常小。
其外型及内部结构如下图示：两位三通结构被永磁体吸附在任意一端（OUT1或OUT2）。
电冰箱用双稳态二位三通脉冲电磁阀
SDF 0.8 3/2-3.1B 电冰箱用双稳态二位三通脉冲电磁阀
当用户对产品有特殊要求时：
1.进、出口管长度由用户提出，可弯制定型。
2.出口管缩口孔径可根据用户要求。
3.安装方式和安装尺寸可根据用户要求。
ISO9001
荣获国际质量保证体系ISO9001认证
证书编号
02003Q11158R1M
CQC
荣获CQC产品认证书
证书编号
CQC03002006026
ISO14001
荣获国际环境管理体系
ISO14001认证
证书编号
02005E10113R0M
TUV
荣获TUV产品认证书
证书编号
15007287
■ 技术参数
额定电压220Vac（半波脉冲）
最大脉冲电流0.16A
电压允许波动-75%～+115%
最大脉冲宽度0.1s
最小脉冲宽度0.05 s
最快换向频率20次/min
适用环境温度－20℃～+60℃
冷媒流体允许温度－30℃～+95℃
最大工作压力 2.5MPa
最大开阀压差 1.8MPa
内部泄露≤5ml/min
流量 1.8m3／h(压差为0.7MPa，氮气)
寿命＞50万次
■ 型号说明
SDF 0.8 3/2-3.1B不带脉冲发生器，金属安装架，适用于R134a。
双稳态电磁阀工作原理
双稳态电磁阀工作原理双稳态电磁阀是一种常用于控制流体介质流动的关键元件，它具有两种稳定的工作状态，可以在不同的工况下实现流体介质的控制和调节。
在工程实践中，双稳态电磁阀被广泛应用于液压系统、气动系统、汽车制动系统、工业自动化设备等领域。
本文将详细介绍双稳态电磁阀的工作原理，以帮助读者更好地理解其工作机制和应用特点。
1. 结构组成。
双稳态电磁阀由电磁线圈、阀芯、阀体、弹簧、密封件等部件组成。
当电磁线圈通电时，会产生磁场，使阀芯受到磁力作用而移动，从而改变阀体内流体通道的开闭状态。
在没有电磁力作用时，弹簧会使阀芯回到初始位置，实现阀门的关闭。
2. 工作原理。
当双稳态电磁阀通电时，电磁线圈产生磁场，使得阀芯受到磁力作用而打开，从而实现流体介质的通道开启。
当电磁线圈断电时，磁场消失，弹簧的作用下，阀芯会回到初始位置，使得流体通道关闭。
这样，双稳态电磁阀就实现了两种稳定的工作状态，通电状态下开启，断电状态下关闭。
这种工作原理使得双稳态电磁阀在工程控制中具有很高的可靠性和灵活性。
3. 应用特点。
双稳态电磁阀具有结构简单、动作可靠、响应速度快、使用寿命长等特点。
在液压系统中，双稳态电磁阀可以实现液压油的流通和截断，从而控制液压缸的运动。
在气动系统中，双稳态电磁阀可以控制气动执行元件的动作。
在汽车制动系统中，双稳态电磁阀可以实现刹车液的流通和截断，实现制动系统的控制。
在工业自动化设备中，双稳态电磁阀可以实现液压、气动的控制和调节。
由于其工作原理简单、可靠性高，因此在工程实践中得到了广泛的应用。
4. 总结。
双稳态电磁阀是一种重要的流体控制元件，其工作原理简单而可靠，应用范围广泛。
通过对双稳态电磁阀的工作原理进行深入的了解，可以更好地应用于工程实践中，为流体控制系统的设计和优化提供有力的支持。
希望本文对读者能够有所帮助，谢谢阅读！。
冰箱电磁阀原理
冰箱电磁阀原理
冰箱电磁阀是冰箱中的一个重要部件，它主要负责控制制冷系统中制冷剂的流动。
电磁阀通过电磁激励产生的磁场来控制阀门的开关，从而达到控制制冷剂流动的目的。
电磁阀的工作原理如下：当电磁铁通电时，产生强磁场，磁场的作用下，电磁阀内部的铁芯会被吸引，使得阀门开启。
此时，制冷剂可以顺畅地通过阀门进入冷凝器或者喷霧器。
当电磁铁断电时，磁场消失，铁芯也会恢复到原始状态，阀门因此关闭。
这样，制冷剂的流动就被控制在所需的范围内。
冰箱电磁阀的核心部件是电磁激励装置，由线圈和磁芯组成。
线圈接通电源后会产生磁场，磁芯则作为连接线圈与阀体的媒介，起到导磁的作用。
在电磁激励装置的作用下，磁芯会产生磁感应强度，使得阀门开闭。
同时，电磁阀也配备有控制电路，通过对电磁阀的供电和断电来实现对制冷剂流动的控制。
总结起来，冰箱电磁阀通过电磁激励装置产生磁场，控制阀门的开闭，从而实现对制冷剂流动的控制。
它的工作原理简单、可靠，为冰箱制冷系统的正常运行提供了重要支持。
双温双控冰箱的控制原理及部件介绍
双温双控冰箱的控制原理及部件介绍与普通直冷冰箱不同的是，双毛细管系统中多了一个电磁阀控制制冷剂的流向（见双毛细管系统走向图）。
从压缩机出来的制冷剂气体经过冷凝器的冷凝后，进入三通电磁阀，该电磁阀根据微电脑的指令控制制冷剂的流向。
当冷藏、冷冻室都需要制冷时，电磁阀不通电，制冷剂通过毛细管一进入冷藏室蒸发器，然后再进入冷冻室蒸发器，两个间室同时制冷。
当冷藏室达到指定温度，或处于关闭状态不需要再制冷时，电磁阀通电，制冷剂通过毛细管二直接进入冷冻室蒸发器制冷。
电冰箱的组成及主要部件的功能压缩机：它是制冷系统的心脏，发挥着最重要的作用：按照制冷量的需要定量吸入制冷剂气体，经过压缩机以后按额定的压力输送出去。
电动机和压缩机直接偶合，组合在一个紧凑的壳体里，如右图所示。
为了使汽缸和活塞得到润滑，壳体底部盛有润滑油，并有专门机构将润滑油吸到缸壁润滑。
在壳体外部的排气管上，往往有一只消音器用来消除排气噪声。
制冷压缩机有活塞式、旋转式和涡旋式三种。
冷凝器：电冰箱的冷凝器的作用是借助空气自然对流冷却，把汽态的制冷剂冷凝为液体，外置冷凝器一般在电冰箱的后部，内置冷凝器一般置于电冰箱箱体两侧的箱壁内侧。
蒸发器：它是制冷剂液体蒸发发生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。
回气管换热器：用以使毛细管内液态制冷剂过冷，蒸发器出来的制冷剂蒸气过热的热交换器，以提高电冰箱的制冷效果。
毛细管：它是一根细长的铜管，是制冷系统的节流装置。
管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
干燥过滤器：置于冷凝器与毛细管之间，起吸附水份与过滤机械杂质的作用，以防毛细管脏堵或冰堵。
集液器：又称汽液分离器，置于回热器前，用以防止液态制冷剂流入压缩机汽缸。
防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门框，可防止门框在空气湿度大时结露。
电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
双稳态电磁阀培训
浙江三花制冷集团有限公司愿与您携手，共创美好明天！
第15页，共25页。
双稳态电磁阀设计
通用性设计零部件及结构方案的考虑：
分析产品的结构特点，产品的零部件分类方案如下：
1. 安装板： 按用户要求开发（基本不通用）
2. 壳体部分：分翻盖结构（梅洛尼阀）和非翻盖结构（海尔阀）
其中非翻盖下壳体可配翻盖结构的上盖部分使用。
2.1请注意避免湿气及杂物进入阀体，电磁阀焊接前尽可能不要取下防尘 帽。 2.2电磁阀连接铜管为软态，未装配前注意防止产品受压接管变形或损伤。 2.3电磁阀装配过程中，接管尽可能不要扳动，如为方便安装，扳动时要 注意变形过大，扳动中要注意，尽可能保证接管与阀体焊接部位不要变形。 焊接时毛细管插入深度要够，以防焊堵。 2.4请勿从高处落地，以避免铜管变形及其他构造破损，万一落地，请充 分检查后使用。 2.5电磁线圈接线时，要提供足够长的引线与其连接、并注意接插件的大 小。
浙江三花制冷集团有限公司愿与您携手，共创美好明天！
第2页，共25页。
双稳态电磁阀在冰箱系统中的作用
双稳态电磁阀在冰箱制冷系统中用来作改变制冷剂 流向用的阀，用它能改变冰箱冷藏室和冷冻室的工 作状态，结合系统控制实现对冰箱冷冻和冷藏温度 精确控制，
采用双稳态电磁阀的优点：
采用双稳态电磁阀的主要在于节能，动作噪声低。
浙江三花制冷集团有限公司愿与您携手，共创美好明天！
第1页，共25页。
双稳态电磁阀在冰箱制冷系统中的作用 冰箱用双稳态电磁阀的工作原理结构说明
冰箱控制及对双稳态电磁阀的控制
冰箱制冷系统对双稳态电磁阀提出的要求 双稳态电磁阀设计和工艺问题
双稳态电磁阀制冷介质适用性问题 安装位置及使用注意事项 常见故障分析及排除 典型产品照片
电磁阀冰箱中的电磁阀工作详解
电磁阀冰箱中的电磁阀工作详解冰箱的电磁阀种类较多，目前流行的电冰箱电磁阀，主要分为两大类;一种是单稳态电磁阀。
另一种为，双稳态电磁阀。
电磁阀在冰箱的主要功能是转换制冷剂流向，控制不同室温的制冷状态，优化制冷结构，达到目的理想的设定要求，方便不同用户需求。
在压缩机工作，但冷藏、冷冻、变温或微冻中某一室或二室、三室不制冷时，应着重检查电磁阀(有一室能工作)。
一、分类1、单稳态电磁阀λ功能：电磁阀不带电时，制冷剂通过进气管直接与出口管A导通，当电磁阀带电后出口阀A关闭，进气管与出口管B导通，进行制冷剂转换。
λ特点：电磁阀直接接通220v交流电，通过电磁阀上的驱动电路，控制电磁阀的导通。
单稳态电磁阀耗电量比双稳态电磁阀要大。
2、双稳态电磁阀2.1单体二位三通电磁阀功能：通过主控板向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场。
使阀芯位置保持在接头A一端，阀芯内的密封垫A密封阀口A，从而切断出口管A所连接的管路。
此时，进口管与出口管B保持正脉冲常通。
当主控板向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场，使阀芯位置保持在接头B一端，阀芯内的密封垫B密封阀口B，从而切断出口管B所连接的管路。
此时，进口管与出口管A保持正脉冲常通。
特点：双稳态电磁阀比单稳态电磁阀具有节能优点，由于双稳态电磁阀采用脉冲驱动电路，电磁阀的能耗接近于零。
2.2 四位四通双稳态电磁阀功能：(改进型)四位四通电磁阀是有两个二位三通并联组合而成，主要在三系统冰箱如BCD-239K/A系列冰箱。
四位四通电磁阀能够根据不同温室的温度要求，通过进气管向各温室输送制冷剂，比如：当冷藏室需要开机时，主控板向电磁阀1输出负脉冲信号，进气管与带有白色标记的冷藏出气管导通，制冷剂在冷藏器制冷、经冷冻蒸发器返回到压缩机。
当冷冻室要求开机，主控板向阀1输出正脉冲信号，进气管与红冷冻管导通，进气管与有红色标记的冷冻管导通，制冷剂经冷冻室蒸发器制冷后返回压缩机。
冰箱一进二出电磁阀工作原理
冰箱一进二出电磁阀工作原理嘿，朋友们！今天咱们来聊聊冰箱里一个超有趣的小部件——一进二出电磁阀。
这东西啊，就像是冰箱制冷系统里的一个小指挥官，虽然不大起眼，但作用可大着呢！我有个朋友叫小李，他是个电器迷。
有一次我家冰箱制冷出了点问题，他就跑来帮我看看。
他一打开冰箱后盖，就指着那个一进二出电磁阀说：“这玩意儿可关键啦！”我当时就懵了，这小小的东西能有多重要？小李就开始给我讲起来。
你看啊，这个一进二出电磁阀呢，就像一个交通警察，在制冷系统这个繁忙的“城市交通”里指挥着制冷剂的流动。
从名字就能看出来，它有一个进口和两个出口。
制冷剂就像一群忙碌的小工人，从进口进来后，就要根据这个电磁阀的指挥，选择不同的出口出去。
那它到底是怎么指挥的呢？这就涉及到一些挺神奇的原理。
这个电磁阀里面有个电磁线圈。
当这个线圈通电的时候，就会产生磁场。
这磁场啊，就像一双无形的大手，能改变内部阀芯的位置。
比如说，当电磁线圈通电产生磁场后，阀芯可能就会被吸引到某个位置，这个时候，制冷剂就只能从其中一个出口出去，就像小工人被指挥着走向特定的道路。
要是电磁线圈断电了呢，阀芯就会回到原来的位置，制冷剂又能从另一个出口出去了。
我当时就问小李：“这和冰箱制冷有啥关系呢？”小李就笑我傻。
他说：“你想啊，如果制冷剂总是走同一条路，冰箱里的温度能调节得好吗？”我一想也是啊。
他接着说：“通过这个一进二出电磁阀，就可以让制冷剂在不同的制冷阶段，按照需要流向不同的地方。
比如说，在快速制冷的时候，它能让制冷剂流向冷冻室的制冷管道多一些，就像把更多的小工人派到冷冻室这个大工厂里去工作，这样冷冻室就能快速降温。
而在冷藏室需要制冷的时候，它又能调整制冷剂的流向，让冷藏室也能凉快起来。
”再往细处说，这个电磁阀的阀芯可精致着呢。
它就像一个小小的精密阀门，要准确地控制制冷剂的流量。
如果这个阀芯出了问题，比如说磨损了或者被杂质堵住了，那可就乱套了。
就像交通警察突然失职了，小工人们就会到处乱跑，制冷剂就不能按照正确的路线流动了。
