第三章 P型半导体和N型半导体接触讲解
p型,n型半导体
p型和n型半导体的区别：P 型半导体也称为空穴型半导体。
N型半导体也称为电子型半导体。
1、由于纯净的半导体导电性较差，不能直接用来制造晶体管。
于是，人们在纯净的半导体中掺入微量杂质元素，使半导体的导电性能大大增强，这种半导体称为杂质半导体。
根据掺入杂质性质的不同，杂质半导体可分为，P型半导体（或空穴型半导体）和N型半导体（或电子型半导体）两大类。
这里"P”是指”正”的意思，“N“是指”负”的意思。
2、当PN结加上正向电压时有较大的电流通过，正向电阻很小，PN 结处于导通状态；当PN结加上反向电压时只有很小的电流通过，或者粗略地认为没有电流通过，反向电阻很大，PN结处于截止状态。
这就是PN结的重要特性-一单向导电性。
从这里可以看出，PN结具有单向导电性的关键是它的阻挡层的存在，及其随外加电压而变化。
3、高纯的单晶硅是重要的半导体材料。
在单晶硅中掺入微量的第IIIA 族元素，形成p型硅半导体；掺入微量的第VA族元素，形成n型半导体。
p型半导体和n型半导体结合在一起形成p-n结，就可做成太阳能电池，将辐射能转变为电能。
在开发能源方面是一种很有前途的材料。
PN结和二极管的工作原理
PN结和二极管的工作原理PN结是半导体器件中常见的结构之一，也是二极管的基本组成部分。
它具有特殊的工作原理，能够实现电流的单向导通，从而实现电子器件的正常工作。
在这篇文章中，我将详细介绍PN结和二极管的工作原理。
一、PN结的构成和形成PN结由两种不同类型的半导体材料P型半导体和N型半导体组成。
P型半导体中的杂质掺杂物主要是三价元素，如硼(B)，而N型半导体中的杂质掺杂物主要是五价元素，如磷(P)。
当P型半导体和N型半导体接触时，发生电子的扩散过程。
当两种半导体相接触时，P型半导体中的电子会向N型半导体中扩散，而N型半导体中的空穴会向P型半导体中扩散。
这样，在相接触区域形成一个带有正电荷的区域，称为P区，和一个带有负电荷的区域，称为N区。
P区和N区之间的边界称为PN结。
二、PN结的正向偏置当在PN结上施加正向电压时，使P区的正电荷与N区的负电荷相吸引，减小了PN结的势垒，电子和空穴能够更容易地通过PN结区域。
在正向电压作用下，P区中的空穴朝着N区移动，N区中的电子朝着P区移动，形成空穴电流和电子电流的流动。
空穴和电子在PN结区域相互复合，产生的正负离子消失。
这样，PN结就能够导通，电流可以顺利通过。
三、PN结的反向偏置当在PN结上施加反向电压时，使P区的负电荷与N区的正电荷相吸引，增加了PN结的势垒，形成一个更大的阻碍电流流动的势垒。
在反向电压作用下，PN结的势垒增大，电子和空穴被阻止穿越PN 结区域，电流无法通过PN结。
只有当反向电压超过PN结的击穿电压时，才会发生击穿现象，电流才能够通过PN结。
四、二极管的工作原理二极管是一种基于PN结构的电子器件，它具有单向导电特性。
当二极管的正极施加正向电压，负极施加反向电压时，二极管处于正向偏置状态；当二极管的正极施加反向电压，负极施加正向电压时，二极管处于反向偏置状态。
在正向偏置状态下，二极管导通，电流可以从P区流向N区，实现低阻抗。
在反向偏置状态下，二极管截止，电流无法通过，形成高阻抗。
p型半导体和n型半导体
p型半导体和n型半导体半导体是电子学和光学学的基础，它能够用于制作电子器件，包括晶体管、集成电路、光电器件和太阳能电池。
现代电子技术很大程度上依赖半导体材料，其中最常用的是p型和n型半导体。
它们是由离子元素和原子组成的结构，可以灵活地用于电子电路的制作。
p型半导体是一种半导体材料，它由多个由离子元素组成的晶体结构构成，能够用于电子电路的制作。
它的结构是由一个正极性区域和一个负极性区域组成的，这两个区域之间有一个较大的负极性空间，可以被认为是一个正极性空间。
这种材料的特性是在电子电路中，当一个电子从正极性区域进入负极性区域时，它将受到负极性空间的电场作用而反弹回来。
这种性质使得这种材料在电子电路中有很大的应用，例如在晶体管中它可以用来控制电子流动。
n型半导体和p型半导体一样，也是一种半导体材料，但它由一种由原子组成的晶体结构构成，能够用于电子电路的制作。
它的结构是由一个正极性区域和一个负极性区域组成的，而这两个区域之间有一个较大的正极性空间，可以被认为是一个负极性空间。
n型半导体的特性是，当一个电子从正极性区域进入负极性区域时，它将受到正极性空间的电场作用而反弹回来。
这种特性使得它也能够用于电子电路中，例如在晶体管中它可以用来控制电子流动。
p型半导体和n型半导体之间有着重要的差异，它们的结构不同，导致它们的特性也不同。
p型半导体的特性是在电子电路中，当一个电子从正极性区域进入负极性区域时，它将受到负极性空间的电场作用而反弹回来。
而n型半导体的特性是，当一个电子从正极性区域进入负极性区域时，它将受到正极性空间的电场作用而反弹回来。
由于它们的特性不同，p型和n型半导体可以用于不同的电子电路中，例如在晶体管中，p型半导体可以用来控制电子流动，而n型半导体则可以用来放大输入信号。
另外，p型和n型半导体也可以用于制作太阳能电池，由于它们具有良好的光学性能，可以有效地将太阳能转换成电能。
总之，p型和n型半导体是当今电子技术中非常重要的材料，它们的结构不同，特性也不同，可以用于不同的电子电路中，如晶体管、集成电路、光电器件和太阳能电池等。
p型和n型半导体材料
p型和n型半导体材料导体、绝缘体和半导体是我们熟悉的三类物质，而半导体又可以分为p型和n型半导体。
本文将重点介绍p型和n型半导体材料的特点和应用。
一、p型半导体材料p型半导体是指在基础晶体中掺入少量三价元素（如硼、铝等）所形成的半导体材料。
它具有以下特点：1.空穴载流子为主在p型半导体中，掺入的三价元素会取代晶体中的四价元素，并形成一些空位，这些空位称为“空穴”。
在外加电场的作用下，空穴会向电场方向运动，从而形成电流。
因此，空穴是p型半导体中的主要载流子。
2.电子浓度较低由于掺入的三价元素数量较少，p型半导体中的电子浓度相对较低。
这也意味着在外部电场作用下，电子的运动能力较弱。
3.载流子浓度不均匀在p型半导体中，由于空穴是主要载流子，而电子浓度较低，所以载流子浓度存在不均匀的情况。
通常，在掺杂区域的浓度较高，而在非掺杂区域的浓度较低。
p型半导体材料广泛应用于电子器件中。
例如，它常被用作电路中的控制电极、电压放大器等。
此外，p型半导体还可以与n型半导体形成p-n结，从而构成二极管等器件。
二、n型半导体材料n型半导体是指在基础晶体中掺入少量五价元素（如磷、砷等）所形成的半导体材料。
它具有以下特点：1.电子载流子为主掺入的五价元素会取代晶体中的四价元素，并形成多余的电子，这些多余的电子成为n型半导体中的主要载流子。
在外加电场的作用下，电子会向电场方向运动，从而形成电流。
2.空穴浓度较低由于掺入的五价元素数量较少，n型半导体中的空穴浓度相对较低。
因此，在外部电场作用下，空穴的运动能力较弱。
3.载流子浓度不均匀在n型半导体中，由于电子是主要载流子，而空穴浓度较低，所以载流子浓度存在不均匀的情况。
通常，在掺杂区域的浓度较高，而在非掺杂区域的浓度较低。
n型半导体材料也广泛应用于电子器件中。
与p型半导体类似，n 型半导体也可以与p型半导体形成p-n结，从而构成二极管等器件。
总结：p型和n型半导体材料在载流子类型、载流子浓度和掺杂区域等方面有所差异。
n型p型半导体
n型p型半导体N型和P型半导体是半导体材料中最基本的两种类型，它们在电子学和半导体器件中起着至关重要的作用。
本文将从N型和P型半导体的基本概念、特性以及应用领域等方面进行介绍。
我们先来了解一下N型半导体。
N型半导体是指在晶体中掺杂了能够提供自由电子的杂质原子，如磷或砷。
这些杂质原子准备一个或多个外层电子，使得晶体中形成了过剩的自由电子。
这些自由电子可以在晶体中自由移动，从而使得N型半导体具有较好的导电性能。
此外，N型半导体的电子浓度远远大于空穴浓度。
P型半导体则是在晶体中掺入了能够提供空穴的杂质原子，如硼或铝。
这些杂质原子缺少一个或多个外层电子，形成了空位。
这些空位可以吸收自由电子，从而形成了过剩的空穴。
空穴可以在晶体中自由移动，从而使得P型半导体也具有较好的导电性能。
与N型半导体相比，P型半导体的空穴浓度远远大于电子浓度。
N型和P型半导体的结合形成了PN结，也是半导体器件中最基本的元件之一。
PN结的形成是通过将N型和P型半导体材料直接接触而形成的。
在PN结中，P型半导体的空穴会扩散到N型半导体中，而N型半导体的自由电子也会扩散到P型半导体中。
这导致了PN结形成了一个空间电荷区，也称为耗尽区。
耗尽区中的电荷分布导致PN结具有特殊的电学特性，如整流、开关和放大等。
除了PN结，N型和P型半导体还有其他重要的应用。
例如，N型半导体可以用于制造电子器件，如晶体管和场效应管等。
这是因为N型半导体中的自由电子能够在外加电场的作用下形成电子流，从而实现信号的放大和开关控制。
而P型半导体则可以用于制造二极管和光电二极管等器件。
这是因为P型半导体中的空穴能够在外加电场的作用下形成空穴流，从而实现信号的整流和光电转换。
N型和P型半导体还可以通过控制掺杂材料的类型和浓度来实现对半导体器件性能的调节。
例如，通过控制N型半导体和P型半导体的杂质浓度比例，可以制造出不同类型的二极管，如肖特基二极管和整流二极管等。
通过进一步优化杂质浓度和结构设计，还可以制造出其他类型的器件，如太阳能电池和激光二极管等。

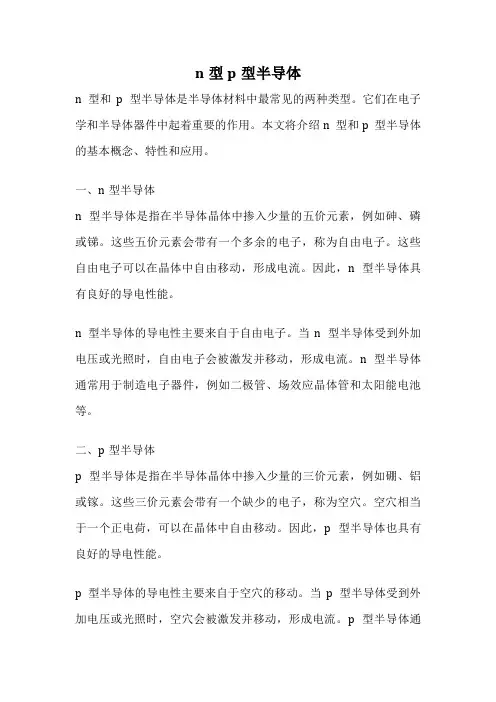

n型p型半导体
n型p型半导体n型和p型半导体是半导体材料中最常见的两种类型。
它们在电子学和半导体器件中起着重要的作用。
本文将介绍n型和p型半导体的基本概念、特性和应用。
一、n型半导体n型半导体是指在半导体晶体中掺入少量的五价元素，例如砷、磷或锑。
这些五价元素会带有一个多余的电子，称为自由电子。
这些自由电子可以在晶体中自由移动，形成电流。
因此，n型半导体具有良好的导电性能。
n型半导体的导电性主要来自于自由电子。
当n型半导体受到外加电压或光照时，自由电子会被激发并移动，形成电流。
n型半导体通常用于制造电子器件，例如二极管、场效应晶体管和太阳能电池等。
二、p型半导体p型半导体是指在半导体晶体中掺入少量的三价元素，例如硼、铝或镓。
这些三价元素会带有一个缺少的电子，称为空穴。
空穴相当于一个正电荷，可以在晶体中自由移动。
因此，p型半导体也具有良好的导电性能。
p型半导体的导电性主要来自于空穴的移动。
当p型半导体受到外加电压或光照时，空穴会被激发并移动，形成电流。
p型半导体通常用于制造电子器件，例如二极管、晶体管和集成电路等。
三、n型和p型半导体的结合n型和p型半导体可以通过特定的工艺结合在一起形成p-n结。
在p-n结中，n型半导体中的自由电子会与p型半导体中的空穴结合，形成正负电荷的重新组合区域。
这个区域被称为耗尽区，没有电流通过。
当在p-n结上加上正向偏置电压时，耗尽区变窄，电流开始流动。
这种情况下，电子从n型半导体向p型半导体移动，而空穴从p型半导体向n型半导体移动，形成电流通过。
当在p-n结上加上反向偏置电压时，耗尽区变宽，电流几乎不流动。
这种情况下，电子和空穴被阻止在耗尽区内，形成一个高电阻区域。
四、n型和p型半导体的应用n型和p型半导体的结合形成的p-n结是制造各种半导体器件的基础。
例如，二极管是一种由p-n结构成的器件，它可以将电流限制在一个方向上，用于整流电路。
晶体管是一种由多个p-n结构成的器件，它可以放大电流和控制电流，用于放大电路和开关电路。
n型半导体和p型半导体的电荷分离
n型半导体和p型半导体的电荷分离n型半导体和p型半导体的电荷分离导言：在现代电子技术领域中，半导体材料的电荷分离是至关重要的。
n型半导体和p型半导体是常见的半导体类型，它们之间的电荷分离过程对于半导体器件的正常运行至关重要。
本文将探讨n型半导体和p型半导体的电荷分离，以及相关的理论和应用。
1. 什么是半导体？半导体是一种电子特性介于导体和绝缘体之间的材料。
在半导体中，电子的能带结构决定了其电导性质。
一般来说，半导体材料具有两种基础类型：n型和p型。
2. n型半导体的电荷分离n型半导体是指在其晶格中掺入掺杂原子，这些原子的外层电子数比半导体的原子结构多，从而形成多余的自由电子。
这些自由电子在材料中移动并携带电荷。
当一个外部电压施加在n型半导体上时，自由电子将从负电极移向正电极，与正电荷相结合。
这样，n型半导体中的电子和正离子之间的电荷分离就发生了。
3. p型半导体的电荷分离p型半导体是指在其晶格中掺入掺杂原子，这些原子的外层电子数比半导体的原子结构少，从而形成多余的空穴。
空穴可以被看作是正电荷的载流子。
当一个外部电压施加在p型半导体上时，由于正电荷的吸引作用，空穴将从负电极移向正电极，与自由电子相结合。
这样，p 型半导体中的空穴和电子之间的电荷分离就发生了。
4. pn结的电荷分离n型半导体和p型半导体相互结合形成的pn结在半导体器件中起着重要作用。
pn结中的电荷分离是通过电势差和能带结构之间的差异实现的。
当两个半导体相接触时，由于电荷分离的存在，形成了空间电荷区，其中包含电荷亚区和电场。
这个空间电荷区被称为耗尽区，因为它里面没有自由载流子。
5. 电荷分离的应用电荷分离是许多半导体器件的关键技术。
二极管就是一种基于pn结的器件，它利用电荷分离的原理实现了只允许电流在一个方向上流动的功能。
另一个常见的应用是多晶硅太阳能电池，它利用n型和p型硅来实现太阳能的转化。
结论：在本文中，我们详细讨论了n型半导体和p型半导体的电荷分离。
N型和P型半导体
N型和P型半导体
1、特点
半导体中有两种载流子，即价带中的空穴和导带中的电子，以电子导电为主的半导体称之为N型半导体，与之相对的，以空穴导电为主的半导体称为P型半导体。
“N”表示负电的意思，取自英文Negative的第一个字母。
在这类半导体中，参与导电的 (即导电载体) 主要是带负电的电子，这些电子来自半导体中的施主。
凡掺有施主杂质或施主数量多于受主的半导体都是N型半导体。
例如，含有适量五价元素砷、磷、锑等的锗或硅等半导体。
由于N型半导体中正电荷量与负电荷量相等，故N型半导体呈电中性。
自由电子主要由杂质原子提供，空穴由热激发形成。
掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。
2、形成原理
掺杂和缺陷均可造成导带中电子浓度的增高。
对于锗、硅类半导体材料，掺杂Ⅴ族元素(磷、砷、锑等)，当杂质原子以替位方式取代晶格中的锗、硅原子时，可提供除满足共价键配位以外的一个多余电子，这就形成了半导体中导带电子浓度的增加，该类杂质原子称为施主。
Ⅲ-Ⅴ族化合物半导体的施主往往采用Ⅳ或Ⅵ族元素。
某些氧化物半导体，如ZnO、Ta等，其化学配比往往呈现缺氧，这些氧空位能表现出施主的作用，因而该类氧化物通常呈电子导电性，即是N型半导体，真空加热，能进一步加强缺氧的程度，这表现为更强的电子导电性。
P型和N型半导体
P型和N型半导体如果杂质是周期表中第Ⅲ族中的一种元素──受主杂质，例如硼或铟，它们的价电子带都只有三个电子，并且它们传导带的最小能级低于第Ⅳ族元素的传导电子能级。
因此电子能够更容易地由锗或硅的价电子带跃迁到硼或铟的传导带。
在这个过程中，由于失去了电子而产生了一个正离子，因为这对于其它电子而言是个“空位”，所以通常把它叫做“空穴”，而这种材料被称为“P”型半导体。
在这样的材料中传导主要是由带正电的空穴引起的，因而在这种情况下电子是“少数载流子”。
如图1所示。
N型半导体如果掺入的杂质是周期表第V族中的某种元素──施主杂质，例如砷或锑，这些元素的价电子带都有五个电子，然而，杂质元素价电子的最大能级大于锗（或硅）的最大能级，因此电子很容易从这个能级进入第Ⅳ族元素的传导带。
这些材料就变成了半导体。
因为传导性是由于有多余的负离子引起的，所以称为“N”型。
也有些材料的传导性是由于材料中有多余的正离子，但主要还是由于有大量的电子引起的，因而（在N型材料中）电子被称为“多数载流子”。
如图2所示。
P型和N型半导体的应用由P型半导体或N型半导体单体构成的产品有热敏电阻器、压敏电阻器等电阻体。
由P型与N型半导体结合而构成的单结半导体元件，最常见的是二极管；此外，FET也是单结元件。
PNP或NPN以及形成双结的半导体就是晶体管。
（1）用于LEDLED在20世纪60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者，甚至有人认为LED将会开创一个新的照明时代，最终出现在所有需要照明的场合。
LED的工作原理和我们常见的白炽灯、荧光灯完全不同，LED从本质上来说是一种半导体器件。
LED的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体的交界面就会出现一个具有特殊导电性能的薄层，也就是常说的PN结(PNJunctionTransistors)。
PN结可以对P型半导体和N型半导体中多数载流子的扩散运动产生阻力，当对PN结施加正向电压时，电流从LED的阳极流向阴极，而在PN结中少数载流子与多数载流子进行复合，多余的能量就会转变成光而释放出来。
P型和N型半导体
P型和N型半导体如果杂质是周期表中第Ⅲ族中的一种元素──受主杂质，例如硼或铟，它们的价电子带都只有三个电子，并且它们传导带的最小能级低于第Ⅳ族元素的传导电子能级。
因此电子能够更容易地由锗或硅的价电子带跃迁到硼或铟的传导带。
在这个过程中，由于失去了电子而产生了一个正离子，因为这对于其它电子而言是个“空位”，所以通常把它叫做“空穴”，而这种材料被称为“P”型半导体。
在这样的材料中传导主要是由带正电的空穴引起的，因而在这种情况下电子是“少数载流子”。
如图1所示。
N型半导体如果掺入的杂质是周期表第V族中的某种元素──施主杂质，例如砷或锑，这些元素的价电子带都有五个电子，然而，杂质元素价电子的最大能级大于锗（或硅）的最大能级，因此电子很容易从这个能级进入第Ⅳ族元素的传导带。
这些材料就变成了半导体。
因为传导性是由于有多余的负离子引起的，所以称为“N”型。
也有些材料的传导性是由于材料中有多余的正离子，但主要还是由于有大量的电子引起的，因而（在N型材料中）电子被称为“多数载流子”。
如图2所示。
P型和N型半导体的应用由P型半导体或N型半导体单体构成的产品有热敏电阻器、压敏电阻器等电阻体。
由P型与N型半导体结合而构成的单结半导体元件，最常见的是二极管；此外，FET也是单结元件。
PNP或NPN以及形成双结的半导体就是晶体管。
（1）用于LEDLED在20世纪60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者，甚至有人认为LED将会开创一个新的照明时代，最终出现在所有需要照明的场合。
LED的工作原理和我们常见的白炽灯、荧光灯完全不同，LED从本质上来说是一种半导体器件。
LED的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体的交界面就会出现一个具有特殊导电性能的薄层，也就是常说的PN结(PN Junction Transistors)。
PN结可以对P型半导体和N型半导体中多数载流子的扩散运动产生阻力，当对PN结施加正向电压时，电流从LED的阳极流向阴极，而在PN结中少数载流子与多数载流子进行复合，多余的能量就会转变成光而释放出来。
n型半导体和p型半导体的电荷分离
文章标题：n型半导体和p型半导体的电荷分离一、引言在现代科技领域，半导体材料的应用十分广泛，其中n型半导体和p 型半导体作为最基本的材料类型，对于电子器件的制造和功能发挥起着至关重要的作用。
本文将从电荷分离的角度，探讨n型半导体和p 型半导体在半导体器件中的作用和意义。
二、n型半导体和p型半导体的定义1. n型半导体n型半导体是指在其晶格中掺杂了能够提供自由电子的杂质，从而使其导电性质得到提高的半导体材料。
常见的掺杂元素有磷和砷等，它们在晶格中形成的额外电子会增加n型半导体的自由电子浓度。
2. p型半导体p型半导体是指在其晶格中掺杂了能够提供空穴的杂质，从而使其导电性质得到提高的半导体材料。
常见的掺杂元素有硼和镓等，它们在晶格中形成的电子空穴会增加p型半导体的空穴浓度。
三、n型半导体和p型半导体的电荷分离1. 电子在n型半导体中的行为在n型半导体中，掺杂的杂质原子提供了额外的自由电子，并且这些自由电子会受到外加电场的影响而向正极移动，从而形成了电流。
n 型半导体中的电子浓度远远大于空穴浓度，因此电子在导电中起着主导作用。
2. 空穴在p型半导体中的行为在p型半导体中，掺杂的杂质原子提供了电子空穴，当外加电场作用于p型半导体时，电子空穴会向负极移动，形成了电流。
p型半导体中的空穴浓度远远大于电子浓度，因此空穴在导电中起着主导作用。
四、n型半导体和p型半导体在半导体器件中的应用1. pn结pn结是由n型半导体和p型半导体直接接触形成的结构，通过这种结构的建立，n型半导体的额外电子和p型半导体的电子空穴会在结区相遇并复合，从而产生电荷分离现象，这种现象是许多半导体器件正常工作的基础。
2. 发光二极管（LED）在LED器件中，n型半导体和p型半导体通过pn结的形成实现了电荷分离，当电流通过LED器件时，会引起n型半导体和p型半导体中的电子和空穴再复合，并放出能量，从而产生光的辐射。
3. 光伏电池光伏电池是利用半导体材料吸收光能而产生电能的器件，通过n型半导体和p型半导体的结构形成电荷分离，当光线照射到光伏电池上时，激发n型半导体和p型半导体中的电荷，并引起电流的产生。
p型和n型半导体导电机理
p型和n型半导体导电机理
p型和n型半导体是半导体材料中的两种重要类型，它们在电子学和半导体器件中起着至关重要的作用。
理解它们的导电机理对于我们深入研究半导体器件的工作原理至关重要。
首先，让我们来了解一下p型和n型半导体的基本概念。
p型半导体是指在半导体晶格中掺杂了少量的三价元素（如硼），这些元素会产生空穴，使得半导体呈现出正电荷的载流子。
而n型半导体则是指在半导体晶格中掺杂了少量的五价元素（如磷），这些元素会产生额外的自由电子，使得半导体呈现出负电荷的载流子。
在p型半导体中，空穴是主要的载流子。
当外加电压施加在p 型半导体上时，空穴将向正电极移动，从而导致电流的流动。
而在n型半导体中，自由电子是主要的载流子。
当外加电压施加在n型半导体上时，自由电子将向负电极移动，从而导致电流的流动。
这种导电机理被称为正向偏置。
此外，当p型和n型半导体直接接触时，会形成一个p-n结。
在p-n结中，由于p型半导体中的空穴和n型半导体中的自由电子会发生复合，从而形成一个空间电荷区。
当在p-n结上施加外加电
压时，空间电荷区的宽度会改变，从而影响载流子的扩散和漂移，导致p-n结呈现出不同的导电特性，这被称为p-n结的整流特性。
总的来说，p型和n型半导体的导电机理是通过控制载流子的扩散和漂移来实现的。
这种理解对于半导体器件的设计和应用具有重要的指导意义，也为我们进一步深入研究半导体材料和器件提供了基础。
p型半导体和n型半导体导通原理
p型半导体和n型半导体导通原理p型半导体的导通原理是通过在半导体材料中掺入少量的杂质，使半导体的空穴浓度增加，导致电子和空穴的复合，进而导致p型半导体导通。
The conduction principle of p-type semiconductor is to increase the concentration of holes in the semiconductor material by doping a small amount of impurity, which leads to the recombination of electrons and holes, thus causing the p-type semiconductor to conduct.而n型半导体的导通原理则是通过在半导体材料中掺入少量其他元素，使半导体的自由电子浓度增加，从而导致n型半导体导通。
The conduction principle of n-type semiconductor is to increase the concentration of free electrons in the semiconductor material by doping a small amount of other elements, thus causing the n-type semiconductor to conduct.在p型半导体中，空穴是主要的载流子，当施加电场时，空穴向电场方向流动，导致p型半导体导通。
In p-type semiconductor, holes are the main charge carriers. When an electric field is applied, holes flow in the direction of the electric field, causing the p-type semiconductor to conduct.在n型半导体中，自由电子是主要的载流子，当施加电场时，自由电子向电场方向流动，导致n型半导体导通。
p型与n型半导体
p型与n型半导体随着科技的不断发展，半导体在现代电子技术中扮演着至关重要的角色。
其中，p型半导体和n型半导体作为半导体材料的两种基本类型，对于电子器件的制造和功能起着关键作用。
本文将重点介绍p型和n型半导体的特性及其在电子器件中的应用。
我们先来了解一下p型半导体。
p型半导体是指在半导体材料中掺入三价元素（如硼、铝等）后形成的材料。
掺入的三价元素会产生缺电子空位，即所谓的“空穴”。
这些空穴具有正电荷，因此p型半导体可以看作是在材料中形成了正电荷的材料。
在p型半导体中，电子浓度较低，而空穴浓度较高。
接下来，我们再来了解一下n型半导体。
n型半导体是指在半导体材料中掺入五价元素（如磷、砷等）后形成的材料。
掺入的五价元素会产生多余的电子，这些电子可以自由移动，因此n型半导体可以看作是在材料中形成了负电荷的材料。
在n型半导体中，电子浓度较高，而空穴浓度较低。
p型半导体和n型半导体的特性决定了它们在电子器件中的不同应用。
在p-n结的形成中，将p型半导体和n型半导体相接触，形成的界面被称为p-n结。
在p-n结中，由于p型半导体中的空穴和n 型半导体中的电子会发生扩散，形成一个电场。
这个电场会阻止进一步的扩散，从而形成一个稳定的状态。
p-n结的形成使得p型半导体和n型半导体之间形成了一个电势差，这个电势差被称为内建电势。
通过外加电压的方式，可以改变p-n 结的电势差，进而控制电流的流动。
当外加电压为正向偏置时，即正电压施加在p型半导体上，负电压施加在n型半导体上，p-n结会变得导电，电流可以流过。
而当外加电压为反向偏置时，即负电压施加在p型半导体上，正电压施加在n型半导体上，p-n结会变得不导电，电流无法流过。
基于p-n结的特性，p型和n型半导体被广泛应用于各种电子器件中。
其中，最常见的就是二极管。
二极管是一种基于p-n结的电子器件，它只允许电流沿着一个方向流动。
当正电压施加在p型半导体上，负电压施加在n型半导体上时，电流可以顺利通过二极管。
pn结空间电荷区的形成过程
pn结空间电荷区的形成过程PN结空间电荷区的形成过程PN结空间电荷区是半导体器件中一个重要的概念，它是由PN结两侧不同掺杂的材料形成的。
在这个区域内，存在着正负电荷的分布，从而产生了一定的电场。
本文将以人类的视角，详细描述PN结空间电荷区的形成过程。
让我们来了解一下PN结的基本结构。
PN结由P型半导体和N型半导体组成，其中P型半导体中的杂质原子掺入了三价元素，如硼(B)，而N型半导体中的杂质原子掺入了五价元素，如磷(P)。
当P 型和N型半导体的相邻区域接触时，就形成了PN结。
在PN结的接触区域，P型半导体中的空穴和N型半导体中的自由电子发生了复合，从而形成了一个电荷区域，即空间电荷区。
空间电荷区内的电荷分布是由PN结两侧材料的掺杂浓度差异引起的。
在PN结形成的瞬间，P型半导体中的杂质原子释放出的空穴会向N型半导体的空穴区域扩散，而N型半导体中的杂质原子释放出的自由电子会向P型半导体的电子区域扩散。
这种扩散过程会导致PN结两侧形成了一个电荷分布不均匀的区域，即空间电荷区。
在空间电荷区的形成过程中，PN结两侧的杂质原子释放的电荷分别为正电荷和负电荷。
这些电荷在扩散过程中逐渐聚集在PN结的接触区域，形成了一个电场。
这个电场会阻碍进一步的电荷扩散，形成了一个电荷平衡的状态。
在这个平衡状态下，PN结两侧的电荷分布呈现出一个递减的趋势，从接触区域向外逐渐减少。
空间电荷区的形成对于PN结的正常工作至关重要。
首先，空间电荷区的存在使得PN结具有了单向导电性。
当外界施加正向电压时，空间电荷区的电场会加强，阻碍负电荷的进一步扩散，从而导致电流的流动。
而当外界施加反向电压时，空间电荷区的电场会减弱，促进电荷的扩散，从而阻断电流的流动。
除了在PN结中起到导电作用外，空间电荷区还具有其他重要的功能。
首先，它可以用于电荷存储。
当PN结处于正向偏置状态时，空间电荷区的电场会吸引并存储电荷，从而形成电容效应。
其次，空间电荷区还可以用于光电转换。
N型与P型半导体【谷风文书】
N型与P型半导体【谷风文书】N型与P型半导体是电子工程中非常重要的概念，它们是构成现代电子器件，如二极管，晶体管，太阳能电池等的基础。
下面将详细介绍这两种半导体的特性，形成原理以及在电子工程中的应用。
一、N型半导体N型半导体，也称为电子型半导体，其主要特点是电子为多数载流子，而空穴为少数载流子。
它的形成过程通常是在纯净的半导体材料，如硅或锗中，掺入少量的五价元素（如磷、砷、锑等）。
这些五价元素在半导体晶格中取代原有的四价元素，形成多余的自由电子。
这些自由电子的数量远远超过了由于热激发而产生的空穴数量，因此自由电子成为N型半导体中的主要载流子。
在电场作用下，N型半导体的自由电子会向正极移动，形成电流。
由于电子的移动速度较快，因此N型半导体通常具有较高的电导率。
此外，N型半导体的费米能级接近导带底，这意味着它更容易失去电子。
二、P型半导体P型半导体，也称为空穴型半导体，其主要特点是空穴为多数载流子，而电子为少数载流子。
它的形成过程通常是在纯净的半导体材料中掺入少量的三价元素（如硼、铝、镓等）。
这些三价元素在半导体晶格中取代原有的四价元素，形成空穴。
这些空穴的数量远远超过了由于热激发而产生的电子数量，因此空穴成为P型半导体中的主要载流子。
在电场作用下，P型半导体的空穴会向负极移动，形成电流。
由于空穴的移动速度较慢，因此P型半导体通常具有较低的电导率。
此外，P型半导体的费米能级接近价带顶，这意味着它更容易接受电子。
三、N型与P型半导体的应用N型与P型半导体在电子工程中有着广泛的应用。
例如，PN结二极管就是由一块P型半导体和一块N型半导体组成的。
当PN结正向偏置（即P区接正极，N区接负极）时，电流可以很容易地从P区流向N区。
然而，当PN结反向偏置（即P 区接负极，N区接正极）时，电流会受到很大的阻碍。
这就是PN结二极管的单向导电性。
另一个例子是晶体管，它是由两个PN结构成的三端器件。
通过改变晶体管基极（中间的那个PN结）的电压，可以控制从发射极（一侧的PN结）到集电极（另一侧的PN结）的电流。
