加工中心功能调试
加工中心调试工作总结
加工中心调试工作总结
近期，我在加工中心进行了一系列的调试工作，现在我想对这段时间的工作进行总结和回顾。
首先，加工中心的调试工作需要细心和耐心。
在调试过程中，我发现了一些小问题，比如加工中心的轴向度不够精准，导致加工出的零件尺寸偏差较大。
经过反复调试和调整，最终成功解决了这一问题，确保了加工精度和质量。
其次，加工中心的调试工作需要团队合作。
在调试过程中，我和同事们密切配合，共同解决了一些复杂的技术问题。
我们互相交流经验，共同分析问题，最终取得了圆满的成果。
最后，加工中心的调试工作需要不断学习和提升。
在这段时间的调试工作中，我不断学习新知识，掌握了一些新的调试技巧和方法。
同时，我也在不断提升自己的技术水平，为加工中心的稳定运行和高效生产做出了积极的贡献。
总的来说，这段时间的加工中心调试工作虽然有一些困难和挑战，但通过不懈的努力和团队合作，最终取得了成功。
我相信在未来的工作中，我会继续努力学习和提升自己，为加工中心的发展和进步做出更大的贡献。
加工中心的数控系统参数设定和操作要点
加工中心的数控系统参数设定和操作要点昆山渡扬数控和您共享加工中心的数控系统参数设定和操作要点。
1参数设定参数的设定包含刀具参数及刀具弥补参数、零点偏置等参数的设定。
下面简单介绍参数的设定步骤。
（1）刀具参数及刀具弥补参数打开软键功能中的参数栏后，按刀具弥补软键，屏幕上显示出刀具弥补数据。
按软键T或T选择刀具号，D或D选择刀沿号，离开此窗口后，所设定的状态不会转变。
刀具弥补分为刀具长度弥补和刀具半径弥补。
在设定时，移动光标到所要设定或修改的区域后输入数值，再按输入键确认。
（2）零点偏置在回参考点之后，实际值存储器以及实际值的显示均以机床零点为基准，而工件的加工程序则是以工件零点为基准的，机床零点与工件零点之间所存在的差值就是零点的偏移量，这个偏移量就是我们要设定的零点偏置参数。
通过选择软键"参数和"零点偏移后，在屏幕上显现零点偏置窗口。
使用光标移动键将光标移动到待修改的范围后输入数值，零点偏置就设定好了。
利用"测量软键功能还可以依据机床坐标系的原点计算出零点偏移量。
具体方法是把刀具运行到所选择的零点位置，按软键"计算键计算出偏移量，数控系统会将计算出的偏移量登记到操所选定的相应的区域中。
按软键"确认键可以关闭此窗口。
2操作要点开机通电后，必需执行手动返回参考点的操作。
否则机床不执行任何指令动作。
在操作时，首先选择机床的工作方式。
再依据所选择的工作方式，确定下一步的操作内容。
在调试加工程序进行试切时，一般选择比较小的进给倍率。
如5%，10%等。
在进行加工之前，必需在NC上通过参数的输入和修改对机床、刀具进行调整。
如输入刀具参数及刀具弥补参数、输入或修改零点偏置、输入设定数据。
数控铣加工中心程序的初次调试试运行步骤及注意事项
数控铣加工中心程序的初次调试试运行步骤及注意事项随着现代化制造业的不断发展，数控加工技术已经成为一种重要的生产加工方式。
其中数控铣加工中心作为重要的数控机床之一，在加工一些复杂零部件时具有非常重要的作用。
为了保障数控铣加工中心的稳定运行，本文将为大家介绍数控铣加工中心程序的初次调试试运行步骤及注意事项。
一、初次调试准备工作在进行数控铣加工中心程序的初次调试之前，需要进行充分的准备工作，包括确认加工文件与参数、编写加工程序、上传程序至数控系统、对机床进行检查和保养等。
另外，在进行初次调试前需要进行一些检查和修复，以确保机床的所有关键部位工作正常。
这些部位包括伺服系统、加工轴、冷却系统等等。
二、初次调试试运行步骤1. 加载加工程序将预先准备好的加工程序上传到数控系统中。
在选定程序时，请确保程序与加工工件相匹配。
2. 设置加工参数根据加工程序要求，完成相关加工参数的设置。
包括工件坐标系、加工速度、加工深度、进给量等。
3. 进行手动操作根据加工程序要求，逐步介绍手动操作机床的各个轴，如X、Y、Z等轴，正确位置应如加工程序所示。
4. 完成初次试运行进行初次试运行，并清晰地观测加工过程和运行状态。
这样可以帮助我们检查出潜在的故障，并进行及时的修复。
5. 分析结果并调整分析加工结果，如果有问题，则需要进行相应的调整。
例如，如果零件尺寸不正确，则需要更改加工程序或调整加工参数。
三、注意事项1. 严格遵循操作规程在进行数控铣加工中心程序的初次调试时，必须严格遵循操作规程，不得随意操作。
如果不懂相关知识，应寻求专业人员协助。
2. 确保安全任何时候均应注意安全。
为了保证安全，必须戴好安全帽、工作服和手套等防护工具。
3. 定期维护保养数控铣加工中心的每一部分都需要定期维护和保养。
这些检查和维护程序应该包括机床、加工程序和系统的各个部分，以确保它们的正常运行。
在数控铣加工中心程序的初次调试中，我们必须经过一系列的批准和认证程序，才能确保数控铣加工机的正常工作，并保证一定的加工精度。
加工中心刀库调试方法
加工中心刀库调试方法以下是加工中心刀库调试的一般步骤和方法：1.刀位校准：首先，需要将刀具放入刀库中，然后打开刀具管理系统，选择相应的刀位号进行校准。
校准的目的是将刀位和实际刀具进行对应，确保刀具被正确地放置在刀位上。
2.刀具长度测量：在校准刀位后，需要使用刀具长度仪或激光测距仪测量刀具的长度。
在测量之前，需要先将刀库位置移动到测量台上，并确保测量台处于水平状态。
然后，将测量仪器放置在刀库上，根据仪器的操作指导进行测量。
3.刀具半径校准：除了刀具长度外，刀具半径也是需要校准的。
校准刀具半径的目的是为了将刀具的几何参数正确地输入到控制系统中，以保证加工的精度和质量。
校准刀具半径的方法通常是通过专用的刀具半径仪进行测量。
4.刀具调整：在刀具校准完成后，可能需要对刀具进行一些调整，以保证刀具的正确安装和使用。
调整的方法包括刀具夹紧力的调整、刀具的地位调整等。
5.刀具补偿：根据实际需要，可能需要对刀具进行补偿。
补偿是为了纠正刀具的磨损或变形，以保证加工效果的稳定和一致性。
补偿的方法通常是在控制系统中设置相应的刀具补偿参数。
6.刀具测量和标定：为了确保加工的准确性和稳定性，需要定期对刀具进行测量和标定。
刀具测量可以使用刀具长度仪、半径仪等仪器，标定是根据测量结果来确定刀具的几何参数。
总结：对加工中心刀库进行调试是确保加工中心正常运行和加工质量的关键环节。
在调试过程中，需要校准刀位、测量刀具长度、校准刀具半径、调整刀具、补偿刀具，以及定期测量和标定刀具。
通过以上的调试步骤和方法，可以保证刀具库的正常使用和加工质量的稳定性。

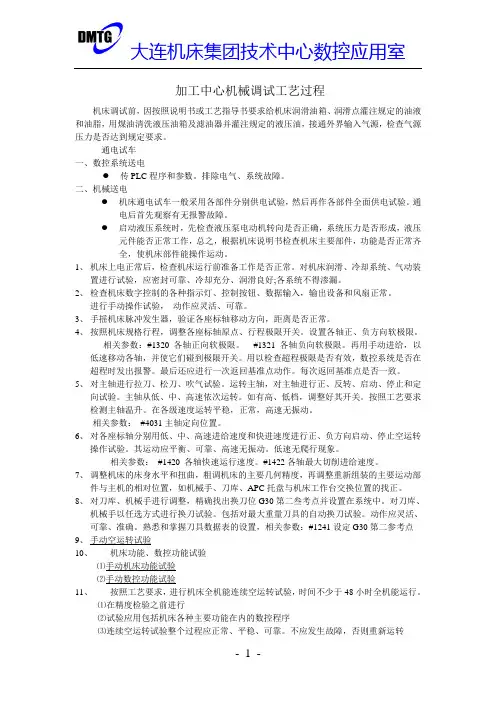

加工中心调试工艺过程
加工中心机械调试工艺过程机床调试前，因按照说明书或工艺指导书要求给机床润滑油箱、润滑点灌注规定的油液和油脂，用煤油清洗液压油箱及滤油器并灌注规定的液压油，接通外界输入气源，检查气源压力是否达到规定要求。
通电试车一、数控系统送电●传PLC程序和参数。
排除电气、系统故障。
二、机械送电●机床通电试车一般采用各部件分别供电试验，然后再作各部件全面供电试验。
通电后首先观察有无报警故障。
●启动液压系统时，先检查液压泵电动机转向是否正确，系统压力是否形成，液压元件能否正常工作，总之，根据机床说明书检查机床主要部件，功能是否正常齐全，使机床部件能操作运动。
1、机床上电正常后，检查机床运行前准备工作是否正常。
对机床润滑、冷却系统、气动装置进行试验，应密封可靠、冷却充分、润滑良好;各系统不得渗漏。
2、检查机床数字控制的各种指示灯、控制按钮、数据输入，输出设备和风扇正常。
进行手动操作试验，动作应灵活、可靠。
3、手摇机床脉冲发生器，验证各座标轴移动方向，距离是否正常。
4、按照机床规格行程，调整各座标轴原点、行程极限开关。
设置各轴正、负方向软极限。
相关参数：#1320 各轴正向软极限。
#1321 各轴负向软极限。
再用手动进给，以低速移动各轴，并使它们碰到极限开关。
用以检查超程极限是否有效，数控系统是否在超程时发出报警。
最后还应进行一次返回基准点动作。
每次返回基准点是否一致。
5、对主轴进行拉刀、松刀、吹气试验。
运转主轴，对主轴进行正、反转、启动、停止和定向试验。
主轴从低、中、高速依次运转。
如有高、低档，调整好其开关。
按照工艺要求检测主轴温升。
在各级速度运转平稳，正常，高速无振动。
相关参数：#4031主轴定向位置。
6、对各座标轴分别用低、中、高速进给速度和快进速度进行正、负方向启动、停止空运转操作试验。
其运动应平衡、可靠、高速无振动。
低速无爬行现象。
相关参数：#1420 各轴快速运行速度。
#1422各轴最大切削进给速度。
7、调整机床的床身水平和扭曲，粗调机床的主要几何精度，再调整重新组装的主要运动部件与主机的相对位置，如机械手、刀库、APC托盘与机床工作台交换位置的找正。
加工中心调试工作总结
加工中心调试工作总结
近期，我们团队在加工中心的调试工作中取得了一定的成果，现在我将对这一
阶段的工作进行总结和回顾，以便更好地指导后续的工作。
首先，我们在加工中心的调试工作中，注重了设备的稳定性和精度。
通过对设
备进行细致的调试和校准，确保了加工中心在加工过程中的稳定性和精度，提高了产品加工的质量和效率。
同时，我们也不断优化设备的参数设置，使其更加适应不同的加工需求，提高了设备的灵活性和适应性。
其次，我们在调试工作中重视了人员的培训和技能提升。
通过对操作人员进行
系统的培训和技能培养，使其能够熟练地操作加工中心设备，并且能够快速解决设备运行中的常见问题，提高了设备的稳定性和可靠性。
此外，我们还在加工中心的调试工作中，加强了与供应商和客户的沟通和合作。
通过与供应商和客户的密切合作，我们及时获取到了设备的最新信息和技术支持，保证了设备的正常运行和维护，提高了设备的使用效率和寿命。
总的来说，我们在加工中心的调试工作中取得了一定的成绩，但也存在一些问
题和不足之处。
在今后的工作中，我们将进一步加强设备的维护和保养工作，提高设备的稳定性和可靠性；加强人员的培训和技能提升，提高操作人员的综合素质和技术水平；加强与供应商和客户的沟通和合作，及时获取到最新的技术支持和信息，保证设备的正常运行和维护。
相信在不久的将来，我们的加工中心将能够更好地为生产和加工提供支持，为企业的发展做出更大的贡献。
加工中心刀库调试方法
加工中心刀库调试方法前言：我司常用的加工中心的刀库分为两大类：1、圆盘刀库，也叫刀臂式刀库；2、斗笠刀库。
斗笠刀库常用的两种：1、气动式；2、电动式一、圆盘刀库的调试1、检查刀臂的平直度将百分表固定在主轴上，检测刀臂两端是否平直，如果不平直则必须校正或通知刀库厂家处理。
（平直度在0.10mm 以内）。
刀臂检测没有问题后，再把三段式校刀器A件、B件分别装在主轴和刀臂上，用C件的松紧度作为参照来调整刀库位置。
A件B件C件2、大体校正刀库位置将刀臂摆到扣刀位置（即在主轴下面，注意观察位置是否已经到位：刀臂将有一段时间保持固定不动，就可以确认已到达扣刀位置），大体校正刀臂和主轴中心孔的位置。
3、调整刀库的水平度把百分表固定在工作台上，通过支架和刀库的调整块来校正刀臂前后、左右的水平度（水平度在0.15mm以内）如果左右水平度超差，可以用铜箔垫在刀库支架底部来调整。
4、准确校正刀库位置准确校正校正好刀臂和主轴中心孔的位置标准的位置应当是，Ｃ件可以轻松通过Ｂ件而进入Ａ件的内孔。
注意：刀臂位置相对主轴要往前0.1mm-0.2mm，坚决不能往后，否则换刀时刀臂容易将主轴打坏。
5、再检查刀库水平度校正好刀臂和主轴中心孔的位置后，再检查刀臂前后、左右的水平度。
若水平度超差，则需要重新校正，如此重复第3和第4步，直到符合要求（水平度在0.15mm以内）。
6、检查刀盘电机和刀臂电机的旋转方向检查刀盘和刀臂的旋转方向是否正确。
刀盘正转正确的方向应当是刀套号在递增；刀臂正确的旋转方向应当是刀臂的缺口往前走（注意：刀臂没有反转）。
刀盘正转刀臂的正确旋转方向A类刀臂B类刀臂8、检查刀套信号用手按动刀套上下的电磁阀，检查刀套上检测到位、下检测到位的信号是否正确。
三菱系统：X20A（刀套上到位检测信号），X209（刀套下到位检查信号）发那科系统：X8.5（刀套上到位检测信号），X8.6（刀套下到位检查信号）9、检查刀臂信号用扳手旋转刀臂电机尾端，检查刀臂刹车信号、扣刀信号是否正确。
加工中心调试工作总结
加工中心调试工作总结
在加工中心调试工作中，我们经历了一系列的挑战和收获。
在这个过程中，我
们不仅仅是调试了设备，更重要的是我们学到了很多经验和教训。
下面我将总结一下这次调试工作的一些收获和经验。
首先，我们在调试工作中遇到了一些设备故障，比如传感器失灵、润滑系统异
常等。
这些故障给我们的工作带来了很大的困难，但我们通过仔细分析和排查，最终成功解决了这些问题。
这让我们更加熟悉了设备的结构和原理，也提高了我们的故障排除能力。
其次，我们在调试工作中也发现了一些设备的优化空间。
比如，我们发现了一
些加工程序的瓶颈，通过对程序的优化和调整，我们成功提高了设备的加工效率和精度。
这让我们更加深入地了解了设备的性能和特点，也提高了我们的技术水平。
最后，我们在调试工作中也加强了团队合作和沟通能力。
在解决问题的过程中，大家积极互相配合，共同分析和讨论，最终找到了解决方案。
这让我们更加团结，也更加明白了团队合作的重要性。
总的来说，这次加工中心调试工作不仅让我们更加熟悉了设备，也提高了我们
的技术水平和团队合作能力。
希望在今后的工作中，我们能够继续努力，不断提高自己，为公司的发展贡献自己的力量。
加工中心的刀库形式与自动换刀程序的调试
加工中心的刀库形式与自动换刀程序的调试加工中心是一种用于在机械制造业中进行高精度、高效率切削加工的设备。
在加工中心中，刀具是起到关键作用的工具，因此刀具的选择和使用十分重要。
为了提高生产效率，减少人力成本，加工中心通常配备有刀库和自动换刀程序。
刀库是用于存放和组织各种刀具的设备，可以是一个简单的工具车，也可以是一个复杂的机械自动刀库。
刀库的形式直接影响到刀具的快速更换和选择的便捷性。
刀库的形式通常有以下几种：1.手动刀库：这是一种简单的刀具存放方式，操作人员需要手动将刀具放入和取出刀库。
这种方式比较容易实现，但是效率较低，不适合高产量的生产。
2.机械式刀库：这是一种半自动的刀具存放方式，刀具的放入和取出通过机械装置来实现。
操作人员只需按下相应的按钮或操作面板上的控制按钮，机械装置就会按照预定的程序进行刀具的换取。
这种方式相对于手动刀库来说效率更高，但仍然需要操作人员的参与。
3.自动式刀库：这是一种完全自动的刀具存放方式，刀具的放入和取出由机械装置自动完成。
机械装置按照预定程序自动和选择需要的刀具，并将其取出并装入主轴。
这种方式适用于高产量、高频率的生产，减少了人工干预的时间和机会。
刀库形式的选择取决于生产的具体要求和预算，需要根据实际情况进行选择。
自动换刀程序是用于控制刀具换取的程序，其目的是实现对刀具的快速且精确的换取。
自动换刀程序的调试主要包括以下几个步骤：1.刀具测量：在自动换刀程序调试之前，需要进行刀具的测量，包括刀具长度、半径等参数的测量，以确保程序的准确性。
刀具测量可以使用专门的刀具测量仪进行，也可以使用机床自带的刀具测量功能进行。
2.建立工件坐标系：在自动换刀程序中，需要指定刀具在切削时的位置，而刀具的位置是相对于工件坐标系来确定的。
因此，在调试自动换刀程序之前，需要先建立工件坐标系，并确定刀具换取位置的坐标。
3.轨迹规划：自动换刀程序需要通过规划刀具换取的轨迹来实现换取操作。
轨迹规划的目标是确保刀具在换取过程中的安全性和准确性。
立式加工中心调试手册
CY-VM系列立式加工中心立加调试操作与编程目录（一）机床使用前的准备工作 (3)（二）如何安全有用的操作和使用本机床 (4)1. 安全操作…………………………………………………………… .(4)２．如何对刀 (4)3.应具备以下各项操作能力………………………………………… ..(8)4.其他 (10)(三) 操作……………………………………………………………………. ..(10)1 手动操作..................................................................... (10)2 自动操作…………………………………………………………… ..(13)3.图形模拟功能 (25)4.报警显示 (26)5.系统调整 (27)6.程序与参数的输入输出 (32)7.帮助功能 (33)8.屏幕保护功能 (34)(四) 编程 (35)1.编程基础 (35)2 基本指令 (47)（五) 有关传输 (57)（－）：机床使用前的准备工作：1．开箱检查外观，安装地脚螺钉和调整垫铁．2．拧松工作台（X轴）．床鞍（Y轴）制动螺钉或止动脚钢；拆除刀库止动块3．给机床通电．通气4．铣头（Z轴）固定装置的拆除，方法如下：➢机床上电．➢用手抡往正方向移动Z轴（顺时针），起下铣头的支架，然后非常缓慢的移动Z轴．往负方向；走到连接铣头与配重之间的链条刚刚吃到力为止。
➢取下立柱后方固定配重的支撑杆。
注意：有些机床运输固定时，立柱侧面有固定配重的可能（螺钉）。
５．刀库使用前的准备工作：（斗笠式）➢关闭压缩空气。
➢Z轴移动到零点以上位置。
➢用手左右移动刀库，试验刀库的可使用性（移动是否灵活；防护门是否能关闭。
）➢开压缩空气。
➢用M代码移动刀库，检查到位开关是否起作用。
➢用TxxM06指令进行换刀，如操作面板上的刀位显示与实际刀位不相对应时，应进行换向处理，并进行刀位显示的修改。
６．调整水平（水平仪），方法如下：➢X轴Y轴移动到中间位置。
一种加工中心的安装调试技术
ｕ Ｉ ｚ
Ｔｈｌ ｄｅ工艺与检测 ｅｎｇ ｎＴｆ Ｃ０ｙ ｓ ０ａ
刀库设 计 不 同于通 常 链式 或 盘 式 刀 库结 构 。 因此 ， 机
座及 刀盒 的工 作 台面水 平 ， 以保 证 换 刀操 作 的正 常 工 作 和抓刀 精度 ， 水平 精要 求 ００ ｍ； ．２ｍ 第三 组 由 ４颗 地
ＸＩ Ａ０ ａ Ｘｉｏ
（ ｕ ｍ ｎ ｎｖｒ ｔ ｏ ｃ ｎ ｅａ ｄＴ ｃ ｎｌｇ ， ｕ ｍ ｎ ５ ０ ， Ｈ Ｋ ｎ ｉｇＵ ｉｅｓｙ ｆ ｉ ｃ ｎ ｅｈ ｏ ｙ Ｋ ｎ ｉｇ６ ０ ５ Ｃ Ｎ） ｉ Ｓ ｅ ｏ １
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｔｈ ｓ ｔｅ ｉ ｘ ｕ ｄ ｈ ｎ ｔｌａｉ ｎ ｎ ｏ ｉ ｈ ｓｓ ｅ ｐｏ ｎ ｓ ｔ ｅ ｉ ｓａｌｔｏ ａ ｄ ｃ ｍｍｉｓｏ ｆ ａ ｃ ｒａ ｎ ｔ ｐ ｆｍａ ｈ ｎ ｎ ｅ ｔ ｒ ｎ ｔ ｓｉ ｎ ｏ ｅ ｔ ｉ ｙ ｅ ｏ ｃ ｉ ｉ ｇ ｃ ｎ ｅ ．ａ ｄ ｉ ｓ
１ 三爪 自定心卡盘 ；２ 一轴套 ；３ 内六角平端 紧定螺钉 （个均 布） 一 ３ ４ 一铣刀 ；５ 一联结销 ；６ 顶尖。 一
销， 不但 能保证 工件 精 度 ， 降低 生产 难 度 ， 而且 缩 短 了
图４ 工件在 数控机床 上的装卡筒 图
生 产工 期 ， 高 了生产 效 率 ， 得 了较 高 的经 济 效 益 。 提 赢 该 工装操 作 简 便 ， 重 复使 用 ， 其 适 用 于 大 批 量 生 可 尤 产， 具有 一定 推广 和借鉴 价值 。 第一作 者 ： 吴琼 ， ，９ １年 生 ， 女 １８ 主要 从 事 冶 金 设
ｍｍ 圆钢 １ ．５ｍ。 ２７
利 用工装 加工 的工 艺 方案 不 但 保 证 了工 件 精 度 ， 而且 工 序更少 ， 步更 简化 ， 少 了加工 工 时 。工 装 可 工 减
宝鸡机床加工中心刀库调试方法
刀库功能斗笠刀库的调试1、检查刀库接线正确紧固，并且刀库气路合适，刀库固定已经拆除完全，刀盘在正确位置。
2、在系统信号诊断界面可以监控原始状态的信号是否都合适（左移信号为1、紧刀到位信号为1、刀库上其他信号都为零）3、手动方式，按刀盘正转，刀盘数字标号朝增大处旋转，说明刀库相序合适，否则请调换刀库相序4、按主轴处松刀按键时松刀阀能够动作，同时检查和信号状态是否正常。
斗笠式刀库刀号乱时调整步骤1）手动方式下按MAG CW（刀库步进）键将到盘转到一号刀位;2）在回零方式下,同时按（程序暂停）键和（主轴停止）键约3秒钟,系统会出现”RST ACTPUT=0”刀具表刷新完毕提示.3)MDI方式下,D0001-D0009清零,D0010-D0033按1-24依次设置 (其中D0006无须更改)注：刀具表重新排列后第一次调刀时应确认主轴上及一号刀位上不能装刀。
有刀时应先手动将两处的刀拆掉，否则可能会发生撞刀情况。
刀具表的查看方法依次按[ SYSTEM ]/[ PMC ]/[ PMCPRM ]]栏为序号， [ ADDRESS ]栏为刀套号，[ DATA ]栏为刀具号。
斗笠刀库刀具交换数据是绝对的，即刀套号和刀具号是一一对应的。
D0006为当前刀位号,D0009为当前主轴刀,D0010-0025/0029/0033为刀具状态表。
其中为0的表示为空刀位,该刀在主轴上。
注：DATA画面中的D0010－D0025/0029/0033中为0的序号有且只能有一个，否则必须重新设定其中的值。
斗笠刀库屏蔽方法：=1 =1斗笠刀库宏程序%O9001IF[#1005EQ1]GOTO100 #3003=1#3004=7M80#100=#4003G91N10IF[#1000EQ0]GOTO70 IF[#1001EQ0]GOTO60N20M85G30Z0M63M64M65G28Z0N30M83N40IF[#1003EQ0]GOTO80 IF[#1002EQ1]GOTO50G30Z0N50M70M66M86M67M68 GOTO90N60G28Z0 M73M74M75M84G30Z0M71M76M86M77M78 GOTO90N70GOTO10 N80GOTO40 N90G#100 M81#3003=0 #3004=0 N100G#100 M99%NC参数=6（调用o9001程序）NC参数#4=1（o9001程序保护）圆盘刀库的调试1）分步调试a)在刀盘停止位置和刀臂停止位置（中间接近开关灯亮）正确，机床没有报警后，将z轴回到安全点，确保刀臂持刀时不会和主轴碰撞。
加工中心调试岗位职责
加工中心调试岗位职责一、岗位概述加工中心调试岗位是在加工中心生产工作流程中的关键环节之一。
调试员需要对加工中心进行调试和维护，确保机器性能和进行标准的加工程序编写。
他们需要有扎实的机械知识、电气知识和优秀的问题解决能力。
二、岗位职责1. 执行加工中心的调试工作。
包括检查设备的动力、控制系统、液压气动系统、传感器等各个方面的工作状态，确保机器的正常运行。
2. 根据加工需求，制定和编写加工程序，并对编写的程序进行调试，确保程序的准确性和稳定性。
3. 合理规划工作时间，确保在给定的时间内完成加工任务。
4. 对设备进行保养和日常维护，包括清洁设备、更换润滑油、校准传感器等，以保证设备的稳定性和可靠性。
5. 配合生产工艺部门，根据产品的制造要求，制定并改进加工工艺，提高产能和质量。
6. 随时关注设备运行过程中的故障和问题，并及时进行处理，确保生产线的连续稳定运行。
7. 按照公司制定的安全操作规程，执行加工中心操作，并确保自己和他人的工作安全。
8. 及时记录和填写相关生产数据、故障记录、维修记录等工作记录，供后续分析和评估使用。
三、岗位要求1. 具备机械、电子、自动控制等相关专业的专科或本科学历，有相关行业经验者优先考虑。
2. 具备良好的机械基础知识和电气知识，熟悉加工中心的工作原理和结构。
3. 熟练掌握加工中心的操作技能，能熟练操作CAD/CAM软件，能从技术文件中获取加工参数并进行调整。
4. 具备良好的团队合作精神和良好的沟通能力，能够协调各个部门之间的工作，解决问题。
5. 具备优秀的分析和解决问题的能力，对设备故障和性能问题具备良好的判断能力和处理能力。
6. 具备良好的学习能力和适应能力，能够适应繁重的工作量和高强度的工作压力。
7. 具备良好的安全意识和责任心，能严格按照操作规程执行操作，并及时报告和处理安全隐患。
四、发展前景加工中心是现代化生产中的重要设备之一，在制造业中占据重要地位，对加工中心调试员的需求也日益增加。
加工中心调试件管理规定(3篇)
第1篇一、总则为了确保加工中心调试工作的顺利进行，提高调试效率和质量，保障生产安全和设备正常运行，特制定本规定。
二、适用范围本规定适用于公司所有加工中心的调试工作，包括但不限于调试件的加工、检验、安装和调试等环节。
三、调试件的定义调试件是指在加工中心安装调试过程中，为检验设备性能、验证程序正确性、调整加工参数等目的而制作的零件。
四、调试件管理职责1. 生产部门：负责调试件的加工任务下达，确保调试件的质量符合要求。
2. 设备部门：负责调试件的验收、安装和调试，确保调试工作顺利进行。
3. 质量部门：负责调试件的质量检验，确保调试件符合设计要求。
4. 技术部门：负责调试件的工艺设计和程序编制，确保调试件加工精度。
五、调试件设计1. 调试件的设计应充分考虑加工中心的性能和加工工艺，确保调试件的加工精度和可靠性。
2. 调试件的设计应便于检验和安装，便于操作人员观察和调整。
六、调试件加工1. 调试件的加工应由专业人员进行，确保加工精度和表面质量。
2. 加工过程中应严格按照工艺文件进行操作，确保加工过程符合要求。
3. 加工完成后，应由质量部门进行检验，合格后方可入库。
七、调试件检验1. 调试件检验应由质量部门负责，检验内容应包括尺寸、形状、表面质量、加工精度等。
2. 检验标准应符合国家标准或行业标准，如无规定，应参照企业内部标准。
3. 检验不合格的调试件应予以报废，并查明原因，采取措施防止类似问题再次发生。
八、调试件安装1. 安装调试件应由设备部门负责，安装前应核对调试件与设备型号、规格是否相符。
2. 安装过程中应严格按照操作规程进行，确保安装牢固、位置正确。
3. 安装完成后，应由设备部门进行自检，确保调试件安装无误。
九、调试1. 调试应由设备部门负责，调试前应检查调试件和设备状态，确保调试条件满足要求。
2. 调试过程中应观察设备运行情况，及时调整加工参数，确保调试效果。
3. 调试完成后，应由设备部门进行验收，确保调试效果达到预期。
加工中心反向间隙调整参数
加工中心反向间隙调整参数大家好呀！今天咱们聊聊加工中心的反向间隙调整参数，听上去是不是有点高大上？别担心，咱们会用最简单的方式搞懂它，保证你看完了能像吃了顿大餐一样爽快！1. 什么是反向间隙？1.1 概念小白话先给大家讲讲“反向间隙”是什么东西。
简单来说，它就是加工中心里，特别是在数控机床的导轨和滚珠丝杠之间的空隙。
哎呀，别被这些技术术语吓跑了，这就像你家门缝里的一点小空隙一样，只不过这里面不再是门了，而是机器内部的精密结构。
1.2 为什么要调整？那这个小小的空隙为什么要调整呢？就好比你车轮的气压不对，开车就会觉得不稳。
加工中心里这点空隙如果不调整好，机器运转时就容易出现精度问题。
就像你吃饭时，一不小心把米粒掉地上了，这样的误差积累起来就会导致加工产品的精度下降。
2. 如何调整反向间隙？2.1 调整步骤好啦，话不多说，咱们进入正题——怎么调整。
首先，你需要找到反向间隙调整的螺丝，这就像是在找你掉的钥匙一样，得认真找。
然后，用专用的工具或者扳手把它转动。
记住，不要用蛮力哦，轻轻松松地调，别把它弄坏了。
2.2 调整时的注意事项调整的过程中，要保持手稳，眼睛要聚焦。
就像你调试电视的画面一样，别一会儿把它调得太紧，一会儿又调得太松。
建议大家在调整时可以用测量仪器来帮忙，这样精度就会更高。
调好了之后，最好再跑几圈，看看效果如何。
别急着离开，等机器稳定下来了再说。
3. 调整后的检查3.1 检查精度调整好反向间隙后，可别忘了检查一下加工中心的精度。
这个就像你做完一道菜，最后要尝尝味道一样。
可以用一些标准工件进行测试，看一下加工出来的零件是否符合要求。
如果结果不尽如人意，那就得重新调整了。
3.2 定期维护调整完毕，咱们还得考虑维护。
就像人要定期体检一样，机械也需要定期检查。
设定好周期，定期对加工中心进行维护，不仅能保证反向间隙的稳定，还能让机器保持最佳状态，延长它的使用寿命。
结尾小贴士说了这么多，大家应该对反向间隙调整有了更清楚的了解。
立式加工中心第四轴转台精度手动调试方法
1。
目的是实现一次装夹可以加工多处带角度部位，同时也可以实现4轴联动加工，加工复杂型面、提高加工质量和加工效率。
机床的几何精度是加工精度的基础，只有机床的几何精度达到要求才能保证加工精度。
在实际生产加工中，由于受到各种因素的影响，如误操作、加工振动等的影响，会使机床自身的精度发生变化。
此四轴回转式加工中心在加工精密零部件时，有不合格的情况出现，经过三坐标检测，发现工件的位置度偏差较大，经过分析，是第四轴转台的精度问题导致工件超差。
一、第四轴精度调整操作首先自制一个圆形标准棒，材料是45#钢，经过调质处理，防止发生变形。
标准棒直径20mm，长度200mm，同轴度小于0.02mm。
因为标准棒的直径和长度的比例是1：10，长度也较长，一般加工的工件长度在200mm以内，工件的精度要求一般都在0.02mm以内，所以如果用标准棒做调整时精度保证在这个范围内，加工出来的产品也不会有问题。
(一)第四轴转台与机床X向平行度调整把转台上的三爪卡盘清理干净，标准棒装夹在转台的三爪卡盘内。
将百分表装入磁力表坐上，把磁力表座固定在机床主轴上。
百分表的表针压在标准棒的上母线，摇动机床手轮，使其表针沿着标准棒的轴线方向运动，看百分表是否有变动。
如果变动小于0.02mm，默认为转台与机床台面水平方向一致。
如果变动大于0.02mm，稍稍松动转台固定螺栓，在转台基座下方垫塞尺，塞尺的大小根据百分表反映的数值调节，然后反复摇动手轮和替换塞尺，调至百分表在0.02mm以内，也就达到了转台与机床台面水平方向一致的要求。
百分表的表针压在标准棒的侧母线，摇动机床手轮，使其表针沿着标准棒的轴线方向运动，看百分表是否有变动。
如果变动小于0.02mm，默认为转台与机床X向平行。
如果变动大于0.02mm，稍稍松动转台固定螺栓，用铜棒敲击转台基座，反复摇动手轮和敲击基座，调至百分表在0.02mm以内，也就达到了标准棒的侧母线与机床X向平行的要求，然后固定好转台基座的锁紧螺栓。
加工中心产品调试基本步骤
加工中心产品件调试基本步骤
1.确认图纸找出其中的加工内容重要尺寸关键点
2.确认加工图档对比图纸毛坯成品活三者尺寸关系（是否
改版）
3.确定产品件本序的装夹方式分析X Y Z 三轴的极限位置（工
件的装夹方向是否容易出错）做定位装置
4.明确工序的分中方式压表位置点（确认分中的类型和坐标
序号）
5.选择刀具并对刀仔细检查一一对应（确定刀具的材质类
型长度刃数直径磨损程度）（了解每把的加工内容是什么，明确主要易磨损刀具）
6.准备好本工序所用的量具和工装（游标卡尺千分尺等）
7.后处理，1将Q1替换成Q0 2是否添加M0 3工序号名称是
否填写正确
8.开始调试加工1启动单步（对比刀具高度值和机床坐标是
否合理）2打开手轮模拟（验证程序和加工参数调机操作是否正确）
9.测量测量图纸所标注的所有尺寸值（是否需要更改程序或
者刀具补偿值）。
加工中心的调试与验收
加工中心的调试与验收一．加工中心的调试机床调试的目的是考核机床安装是否稳固，各传动、操纵、控制等系统是否正常和灵敏可靠。
调试试运行工作依以下步骤进行：◆按说明书的要求给个润滑点加油，给液压油箱灌入合乎要求的液压油，接通气源。
◆通电，各部件分别供电或各部件一次通电试验后，再全面供电。
观察各部件有无报警、手动各部件观察是否正常，各安全装置是否起作用。
即使机床的各个环节都能操作和运动起来。
◆灌浆，机床初步运转后，粗调机床的几何精度，调整经过拆装的主要运动部件和主机的相对位置。
将机械手、刀库、交换工作台、位置找正等。
这些工作做好后，即可用快干水泥灌死主机和各附件的地脚螺栓，将各地脚螺栓预留孔灌平。
◆调试，准备好各种检测工具，如精密水平仪、标准方尺、平行方管等。
◆精调机床的水平，使机床的几何精度达到允许误差的范围内，采用多点垫支撑，在自由状态下将床身调成水平，保证床身调整后的稳定性。
◆用手动操纵方式调整机械手相对于主轴的位置，使用调整心棒。
安装最大重量刀柄时，要进行多次刀库到主轴位置的自动交换，做到准确无误，不撞击。
◆将工作台运动到交换位置，调整托盘站与交换工作台的相对位置，达到工作台自动交换动作平稳，并安装工作台最大负载，进行多次交换。
◆检查数控系统和可编程控制器PLC装置的设定参数是否符合随机资料中的规定数据，然后试验各主要操作功能、安全措施、常用指令的执行情况等。
◆检查附件的工作状况，如机床的照明、冷却防护罩、各种护板等。
一台加工中心安装调试完毕后，由于其功能繁多，在安装后，可在一定负载下经过长时间的自动运行，比较全面的检查机床的功能是否齐全和稳定。
运行的时间可每天8小时连续运行2到3天或每24小时连续运行1到2天。
连续运行可运用考机程序。
二．加工中心的验收加工中心的验收是一项复杂的检测技术工作。
它包括对机床的机、电、液、气各部分的综合性能检测及机床静、动态精度的检测。
在我国有专门的机构，即国家机床产品质量检测中心。
218加工中心机床调试
z 按下急停按钮，确保系统中所有空气开关已断开，合上电柜主电源空气开关。 z 接通控制直流 24V 的空气开关或熔断器，检查 DC24V 电源是否正常。 z 检查其他部分电源是否正常。 z 给 GSK218M 数控装置通电。
4.3 根据机床配置设定相关参数
4.3.1 CNC 控制轴数的选择
紧检测异常。
当该机床配有刀具夹松装置时，请把 K008.2 设为 0。如果系统有：主轴刀具夹紧检测
异常或主轴刀具松开检测异常报警，请检测刀库夹紧、松开检测开关是否正常。刀具夹松控
制方式选择：当 K008.1=0 时为外接按钮控制，当 K008.1=1 时为面板按钮控制。
注：当 K001.0=1(即：刀库使用有效)时，K008.2 设置无效。
系统参数号
031
G13
G13 =1: 接通电源或清除状态时设定为G13方式。
=0: 接通电源或清除状态时设定为G12方式。
系统参数号
061
LALM EALM
EALM =1: 忽略急停报警。
=0: 不忽略急停报警。
LALM =1: 忽略限位报警。
=0: 不忽略限位报警。
4.5 有关轴的设置
如果机床移动方向与位移指令要求方向不一致，可修改系统参数 No.003 的 Bit1~Biit5 系统参数号
K007.1 Y 轴限位报警方向取反
K007.2 Z 轴限位报警方向取反
系统参数号
011
BFA LZR
LZR =1: 接通电源后到手动返回参考点前，进行行程检测。
=0: 接通电源后到手动返回参考点前，不进行行程检测。
BFA =1: 发出超程指令时，在超程后报警。
=0: 发出超程指令时，在超程前报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加工中心功能调试一、数控系统参数设置数控系统正常运行的重要条件是必须保证各种参数的正确设定，不正确的参数设置与更改，可能造成严重的后果。
因此，必须理解参数的功能，熟悉设定值，详细内容参考《参数说明书》。
1. 显示参数的操作（1）按MDI面板上的【SYSTEM】功能键数次或者按【SYSTEM】功能键一次，再按〖参数〗软键，选择参数画面，见图3-1。
图3-1 参数画面（2）参数画面由多页组成，可用光标移动键或翻页键，寻找相应的参数画面，也可由键盘输入要显示的参数号，然后按下〖号搜索〗软健，显示指定参数所在的页面，此时光标位于指定参数的位置。
2．用MDI设定参数（1）在操作面板上选择MDI方式或急停状态。
（2）按下【OFS/SET】功能键，再按〖设定〗软键，可显示“设定”画面的第一页。
（3）将光标移动到“写参数”处，按〖操作〗软键，进入下一级画面。
（4）按〖NO：1〗软键或输入1，再按〖输入〗软键，将“写参数”设定为1，此时参数处于可以写入状态，同时CNC产生“SW0100 参数写入开关处于打开”报警，这时若同时按下【RESET】键和【CAN】键，可解除SW0100报警。
（5）按【SYSTEM】功能键，再按〖参数〗软键，进入参数画面。
找到需要设定的参数画面，将光标置于需要设定的参数上。
（6）输入设定值，按【INPUT】键，则输入的数据将被设置到光标指定的参数中。
（7）参数设定完毕，需要将“写参数”设置为0，即禁止参数设定，防止参数被无意更改。
注：有时在参数设定中会出现报警“PW0000必需关断电源”，此时需要重新启动数控系统，参数方能生效。
3．参数说明注意：（1）对于位型和位轴型参数，每个数据由8位组成，每个位都有不同的意义。
（2）轴型参数允许对每个轴分别设定参数。
（3）各参数类型的数据值范围为一般有效范围，具体的参数范围根据实际情况确定。
4．设定显示语言（1）本系统可使用CF存储卡来存储和恢复机床数据。
（2）按下【SYSTEM】功能键，再按〖参数〗软键，找到“参数设置”画面。
在MDI键盘区输入3281，按〖号搜索〗软键，屏幕上显示3281号参数。
在MDI键盘区输入15，按【INPUT】键，将3281号参数设置为“15”，即设置系统语言为简体中文。
此时会出现“PW0000必需关断电源”报警，按操作面板NC电源“停止”按钮，再按NC电源“启动”按钮，重启数控系统。
在该参数中输入不同的数字就代表着不同的语言（具体语言类型数据请参阅参数说明书）。
5．参数设定通常情况下，在参数设置画面输入参数号再按〖号搜索〗软键就可以搜索到对应的参数，从而进行参数的修改。
不过，FANUC数控系统还提供了一种更简单快捷的操作方式，即“参数设定帮助菜单”，在这里可以分类设置参数。
按三次【SYSTEM】功能键进入“参数设定支援”画面，见图3-2。
图3-2 参数设定帮助菜单(1) 系统参数设置按下【SYSTEM】功能键，再按〖参数〗软键，找到参数设置画面，在参数画面设置下列参数号数值参数说明20 4 存储卡接口3281 15 中文显示2004#0 1 位轴型参数2004#1 1 位轴型参数2065 17873/17873/17873 过载保护系数2040 400，400，400 电流环积分增益3003#0 1 使所有轴互锁信号无效3003#2 1 使各轴互锁信号无效3003#3 1 使不同轴向的互锁信号无效3004#5 1 不进行超程信号的检查3105#0 1 显示实际速度3105#2 1 显示实际主轴速度和T代码3106#5 1 显示主轴倍率值3108#7 1 在当前位置显示画面和程序检查画面上显示JOG进给速度或者空运行速度3701#1 0 0：带串行主轴；1：不带3708#0 1 检测主轴速度到达信号3716#0 1 串行主轴3717 1 表示使用连接于1号伺服驱动器的主轴电机3720 4096 位置编码器的脉冲数3730 995 用于主轴速度模拟输出的增益调整的数据3731 -14 主轴速度模拟输出的偏置电压的补偿量3735 0 主轴电机的最低钳制速度3736 6000 主轴电机最高钳制速度3741 6000 与齿轮1对应的各主轴的最大转速7113 100 手轮进给倍率8131#0 1 使用手轮进给(2) PMC参数设置按【SYSTEM】键→〖＋〗扩展软键三次→〖PMCCNF〗软键→〖设定〗软键进入PMC参数设定页面，需设定如下参数（如图3-3所示）：图3-3 PMC参数设定画面1) 跟踪启动：自动；2) 编辑许可：是；3) 编辑后保存：是；4) RAM 可写入：是；5) 数据表控制画面：不；6) PMC数据隐藏：不；7) 禁止PMC参数修改：不；8) PMC程序隐藏：不；9) I/O组选择画面：显示；10) 保持型继电器（系统）：显示；11) PMC程序启动：自动；12) PMC停止许可：是；13) 编程器功能有效：是；(3) 轴设定参数的设置在图3-2示的画面上，选择“轴设定”，按〖操作〗软键→〖选择〗软键，进入“轴设参数号设定值参数定义X轴Y轴Z轴(4) 伺服设定参数的设置1) 在图3-2示的画面上，选择“伺服设定”，进入“伺服设定”画面，按下〖操作〗软键→〖选择〗软键→显示设定画面，可以通过〖轴变更〗软键，切换X轴、Y轴和Z轴，设2) 参数设置完后，通过上、下光标键移至参数“检出单位”处，这时软键区出现“自动”软键，按“自动”软键，又出现“设定”软键，再按“设定”软键，此时将系统重新上电，参数生效。
同时系统自动计算出如下参数，我们可通过选择“伺服设定”→按〖操作〗(5) 主轴设定参数的设置在图3-2示的画面，选择“主轴设定”，进入“主轴设定”画面，按下〖操作〗软键→注意：在参数设定后，要先断电再上电，以使参数设置生效。
上表所列参数为常用参数，仅供参考五、加工中心功能调试(一) 主要功能键的熟悉1. 按下功能键【POS】进入位置画面，显示当前坐标轴的位置，可以在绝对、相对、综合显示之间进行切换。
2. 按下功能键【PROG】进入程序画面，显示程序显示画面和程序检查画面，可以在此输入加工程序，以及其他操作。
3. 按下功能键【OFS/SET】进入刀具偏置/设定画面，可以查看刀具偏置、设定画面和工件坐标系设定画面，可以对一些常用功能进行设定。
4. 按下功能键【SYSTEM】进入系统画面，显示参数画面（可以设定相关参数）、诊断画面（查看有关报警信息）和PMC画面（进行与PMC相关的操作）等。
5. 按下功能键【MESSAGE】进入信息画面，查看报警显示和报警履历等画面。
6. 按下功能键【CSTM/GR】进入图形/用户宏画面，显示刀具路径图和用户宏画面。
（二）手动操作1. 按操作面板的“手动”方式键，启动手动运行方式。
2. 再按“+Z”或“-Z”或“+X”或“-X”或“+Y”或“-Y”方向键，使X轴或Y轴或Z轴正向移动或反向移动。
注意观察其位置，避免因限位开关损坏，而使其超出行程，发生碰撞或滑块脱落！3. 在X轴或Y轴或Z轴移动过程中，调节进给波段开关，观察各进给轴转速的变化是否符合倍率关系。
4. 按下X轴选键，再同时按下X轴正方向键和快速倍率键，使X轴向正方向快速运行，通过在快速倍率F0、25%、50%、100%之间切换，观察X轴运行速度的变化情况；当选择F0时是以内部参数1421设定的F0的速度运行，其它三档是以快速运行100%的参数1424设定值的倍数关系运行。
5. 冷却控制在手动方式下，按“冷却”键，其左上角的指示灯点亮，网孔板上相应的继电器的线圈得电，常开触点闭合，继电器上的指示灯亮起，表示冷却功能开启，再按一下“冷却”键，其左上角的指示灯熄灭，网孔板上相应的继电器的线圈失电，闭合的触点断开，继电器上的指示灯和按键左上角的指示灯均熄灭，表示冷却功能关闭。
6. 润滑控制在手动方式下，按“润滑”键，其左上角的指示灯点亮，网孔板上相应的继电器的线圈得电，常开触点闭合，表示润滑功能开启，再按一下“润滑”键，其左上角的指示灯熄灭，网孔板上相应的继电器的线圈失电，闭合的触点断开，按键左上角的指示灯熄灭，表示润滑功能关闭。
7. 急停控制系统正常上电后，按下急停按钮，数控系统出现“EMG”急停报警，各功能运行停止；松开急停按钮，数控系统报警取消，各功能运行正常。
（三）回参考点操作回参考点前，在手动方式下，将X轴和Z轴的位置移动到负限位和参考点开关之间，按操作面板上的“参考点”键，启动回参考点运行方式，此时“Z轴选”键和Z参考点的指示灯闪烁，按下“Z轴选”键，“Z轴选”和Z参考点的指示灯以更快的频率闪烁，同时，Z轴向正方向运行寻找参考点，当到达参考点开关时，Z轴减速回零，同时在CRT上显示参考点的坐标为0。
Z轴回零完成后，“X轴选”和X参考点与“Y轴选”和Y参考点的指示灯闪烁，按下“X 轴选”键，“X轴选”和X参考点的指示灯以更快的频率闪烁，同时，X轴向正方向运行寻找参考点，当到达参考点开关时，X轴减速回零，同时在CRT上显示参考点的坐标为0；同理，Y轴回参考点的方法同上。
（四）手轮进给在操作面板上选择“手轮”方式，按下“X轴选”键，再按下手轮倍率“×1”键，拨动手轮移动1格刻度，数控系统上X轴的坐标增或减0.001，即X轴运行0.001毫米，切换到“×10”档，拨动手轮移动1格刻度，数控系统上X轴的坐标增或减0.01，即X轴运行0.01毫米，切换到“×100”档，拨动手轮移动1格刻度，数控系统上X轴的坐标增或减0.1，即X轴运行0.1毫米，注意观察X轴运行情况。
同理按下“Y轴选”或“Z轴选”键，重复上述操作。
（五）超程释放机床到达极限位置时，会出现相应的限位报警，同时断开强电线路。
要想退出限位，取消限位报警，需按住操作面板上的“超程释放”按钮，待限位解除后，在手动方式或手轮方式下，向相反的方向移动该轴，退出限位，松开“超程释放”按钮，限位报警取消。
（六）MDI运行各轴回参考点完成后，在操作面板上选择“MDI”方式，按【PROG】键，输入“G00X-10.Y-15.Z-15.”，按“EOB”键（；），按【INSERT】键插入，再按“循环启动”按钮，执行程序，各轴将快速移动到指定的位置。
输入“M03S600；”，按【INSERT】键插入，输入“G01X-20.Y-25.Z-25.；”，按【INSERT】键插入，再按“循环启动”按钮，执行程序，主轴运行，各轴进行直线插补移动到指定的位置，同时观察X轴和Z轴是否同时到达目标位置。
（七）手动运行主轴由于手动方式下，主轴按上一次运行的速度运行，所以在运行主轴前，应先在MDI方式下，以一定的转速运行主轴。
如：输入“M03S600；”，按【INSERT】键插入，再按“循环启动”按钮，执行程序，主轴以S600的速度运行。
