欧姆龙PLC模拟量程序
OMRON模拟量模块使用方法 PPT

• 给IR地址101赋值即可在V1+、V1-测 量出直流电压,如:
模拟量输出通道
• 按上面等程序可以在V1+、V1-测量出 10V的直流电压
• 给IR地址102赋值则输出电压到V2确的设置后,模块上RUN绿色指示灯 常亮。如果绿色指示灯闪烁,取下模块 将模块背面的拨码全部打到OFF位置。 如果ERROR红色指示灯亮,请检查输出 给点值是否超过4000(&4000或#0FA0)
DM1000为特征DM区第二 个字,含义为模拟量输 入类型选择
• IR地址101读入1通道(V1+、V1-) • IR地址102读入2通道(V2+、V2-),其
余类推 • 直流电压10V读入对应数值&4000
模拟量输入通道1 模拟量输入通道2
• 整机通电前将模拟量模块端子及变频器 模拟量端子摘下,避免接线有误致使模 拟量模块损坏
• 通电后,检查线路无误后,将线接上 • 前面板上标示的V1+、V1-为1号通道,
V2+、V2-为2号通道,其余依次类推
调试步骤二 拨站号
如左图:
用一字螺丝刀扭动旋钮,设置站号:0
以站号0为实例:
IR地址为100~109
OMRON模拟量模块使用方法
本专题讲解OMRON C200H PLC模拟量模块使用方法, 实现:1、PLC给安川变频器速度或力矩
2、PLC读取安川变频器力矩、电流等 本讲座中的实例只使用0~10V的直流电压信号
A、模拟量输出模块 B、模拟量输入模块 C、模拟量混合模块
A、模拟量输出模块DA003
调试步骤一 检查、接线
信号
•10: 1 to 5V / 4 to 20mA
欧姆龙-CP1H-模拟量编程的简单应用

欧姆龙-CP1H-模拟量编程的简单应用案场各岗位服务流程销售大厅服务岗:1、销售大厅服务岗岗位职责:1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点;2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。
班中工作程序服务流程行为规范迎接指引递阅资料上饮品(糕点)添加茶水工作要求1)眼神关注客人,当客人距3米距离时,应主动跨出自己的位置迎宾,然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候:“您好!欢迎光临!”2)在客人前方1-2米距离领位,指引请客人向休息区,在客人入座后问客人对座位是否满意:“您好!请问坐这儿可以吗?”得到同意后为客人拉椅入座“好的,请入座!”3)若客人无置业顾问陪同,可询问:请问您有专属的置业顾问吗?,为客人取阅项目资料,并礼貌的告知请客人稍等,置业顾问会很快过来介绍,同时请置业顾问关注该客人;4)问候的起始语应为“先生-小姐-女士早上好,这里是XX销售中心,这边请”5)问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6)关注客人物品,如物品较多,则主动询问是否需要帮助(如拾到物品须两名人员在场方能打开,提示客人注意贵重物品);7)在满座位的情况下,须先向客人致歉,在请其到沙盘区进行观摩稍作等待;阶段工作及服务流程班中工作程序工作要求注意事项饮料(糕点服务)1)在所有饮料(糕点)服务中必须使用托盘;2)所有饮料服务均已“对不起,打扰一下,请问您需要什么饮品”为起始;3)服务方向:从客人的右面服务;4)当客人的饮料杯中只剩三分之一时,必须询问客人是否需要再添一杯,在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触;5)在客人再次需要饮料时必须更换杯子;下班程序1)检查使用的工具及销售案场物资情况,异常情况及时记录并报告上级领导;2)填写物资领用申请表并整理客户意见;3)参加班后总结会;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1)为来访的客人提供全程的休息及饮品服务;2)保持吧台区域的整洁;3)饮品使用的器皿必须消毒;4)及时补充吧台物资;5)收集客户意见、建议及问题点;1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。
欧姆龙c200hg模拟量的编程

欧姆龙c200hg模拟量的编程欧姆龙C200HG是一款功能强大的PLC(可编程逻辑控制器),在工业自动化领域有着广泛的应用。
其中,模拟量的编程是其重要的功能之一。
本文将介绍欧姆龙C200HG模拟量编程的基本原理和操作步骤。
首先,我们需要了解什么是模拟量。
模拟量是指在一定范围内连续变化的物理量,如温度、压力、流量等。
与之相对的是数字量,数字量只有两个状态,如开关的开和关。
在工业自动化中,模拟量的采集和控制是非常重要的。
在欧姆龙C200HG中,模拟量的编程主要包括以下几个方面:模拟量输入、模拟量输出、模拟量比较和模拟量运算。
首先,我们来看一下模拟量输入的编程。
在欧姆龙C200HG中,可以通过模拟量输入模块将外部的模拟量信号输入到PLC中进行处理。
在编程时,我们需要设置模拟量输入的通道号、量程和采样周期等参数。
通过读取模拟量输入的数值,我们可以实时监测外部模拟量信号的变化,并进行相应的控制。
接下来,是模拟量输出的编程。
在欧姆龙C200HG中,可以通过模拟量输出模块将PLC的输出信号转换为模拟量信号,用于控制外部设备。
在编程时,我们需要设置模拟量输出的通道号、量程和输出数值等参数。
通过改变模拟量输出的数值,我们可以实现对外部设备的精确控制。
除了模拟量输入和输出,欧姆龙C200HG还支持模拟量的比较和运算。
在编程时,我们可以设置模拟量的比较条件,如大于、小于、等于等。
通过比较模拟量的数值,我们可以实现对不同条件的判断和控制。
同时,我们还可以对模拟量进行运算,如加减乘除等。
通过对模拟量的运算,我们可以实现更加复杂的控制逻辑。
在欧姆龙C200HG的编程中,我们可以使用Ladder Diagram(梯形图)或者Structured Text(结构化文本)等编程语言进行模拟量的编程。
无论使用哪种编程语言,我们都需要了解PLC的基本指令和函数,如读取模拟量输入的指令、设置模拟量输出的指令、比较模拟量的指令等。
通过合理地组织和运用这些指令,我们可以实现对模拟量的精确控制。
欧姆龙_CP1H_模拟量编程的简单应用

欧姆龙CP1H 模拟量编程的简单应用XX物理研究院工学院本文的目的是为了介绍欧姆龙CP1H 型机模拟量编程的一般过程。
而对模拟量的高级编程不作说明, 因为无论多么复杂的程序都是由简单的构成的。
希望这篇文章对大家的PLC 模拟量编程有所帮助。
在各种型号的PLC 编程的书籍中, 讲得最多的要算是开关量的编程了。
什么是开关量编程, 到目前为止还没有一个准确的定义。
说通俗易懂点就是, 给定一个或几个开关量, 与之相对应的线包有或无输出。
但是在自动控制领域里开关量编程用得很少的, 大多数都是模拟量的编程, 如变频调速系统等。
下面结合自动供水系统讲模拟量与开关量编程。
如图 1 所示,S1,S2 为液面传感器2,S3 为液位变送器。
A 为放水端,B 为进水端,YA 为进水电磁阀。
要求:(1) 电路具有启动停止功能。
(2) 当液面低于S2 时, 电磁阀YA 动作向池中供水。
(3) 当液面高于S1 时, 电磁阀YA 停止向池中供水。
(4) 当液面介于S1 与S2 之间时, 电磁阀YA 保持原态。
一、解法一: 开关量编程这个例子几乎在所有介绍PLC 编程的书籍中都可以见到。
是讲解PLC 编程的一道经典例题。
这道题并不难解, 梯形图如图 2 所示,PLC 外部接线图如图 3 所示。
1. 工作过程(1) 当SB1 被触发时, 中间继电器W0.01 得电自保, 常开闭合。
(2) 此时如果水平面在液位传感器S2 之下,S2 会产生一个触发信号, 使电磁阀YA 得电并自保, 向池中供水。
(3) 当水平面超过S1 时,S1 会产生一个触发信号, 电磁阀YA 停止供水。
(4) 若水平面在S1 与S2 之间时, 电磁阀YA 保持原态。
(5) 当SB2 触发时, 中间继电器W0.01 失电, 触点W0.01 不再闭合, 无论S2 有无触发信号, 电磁阀YA 都不会工作。
2. 程序小结上面的解法完全满足题目要求, 但是在实际当中却很少这样应用。
欧姆龙NX1P系列PLC模拟量模块使用说明

相关模拟量和用户单位计算说明
举例说明,已知模拟量输入模块 NX-AD2203 分辨率是 0—8000,压力传感器信号是 0-10V, 工作压力范围是 0-10MP。求当压力传感器受力是 4MP 的时候,此时模拟量模块输入端电压 是多少,PLC 获取的模拟量值是多少。 解析: 受力百分比是 4/10=2/5,对应的电压 2/5*10=4V 是输入端电压
如下,已经选了一个电源 PF630 模块,AD2608 模拟量输入模块和一个 DA2203 模拟量输出 模块。
第2页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间:2020 年 3 月 05 日
在 PLC 在线的情况下,可以在白色空白区域鼠标右键,可以看到比较并合并实际单元配置 功能,这是可以比较自己选的型号是否跟 PLC 实际挂的型号是否匹配。或者利用获取素有 NX 单元的序列号 功能可以直接把 PLC 实际挂的模块型号读上来。
在他输入输出通道这里就可以填写自己命名的对应变量,如模拟量输入 1,如果模块有信号 输入,读到的模拟量数值就是存放在这个变量,因此我们程序调用这个变量即可。模拟量输 出 1,比如模拟量精度是 8000,然后那对应的 10V 电压,那通过给 4000 的值给模拟量输出 1,模拟量输出 1 通道端口就有 5V 电压。
第4页
双龙科技 ShuangLong 编辑: 李碧庄(技术应用工程师) 时间:2020 年 3 月 05 日
三、 程序编写
1. 模拟量输入程序示例
前面模拟量输入 1 和模拟量输入 2 我们关联了 IO 映射,因此那里已经跟实际端口关联了, 我们在程序上只要调用这个变量即可。
2. 模拟量输出程序示例 只要复制给模拟量输出 1 和模拟量输出 2 地址既可在模拟量端口得到自己需要的 电压。
欧姆龙PLC指令应用案例(问答解析)

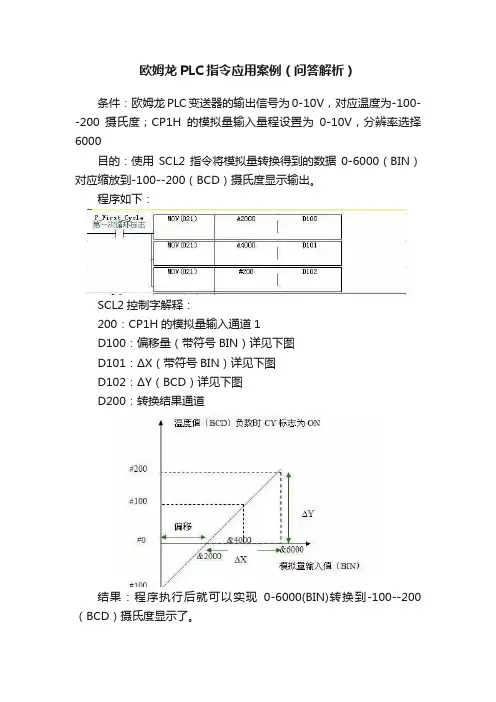

欧姆龙PLC指令应用案例(问答解析)条件:欧姆龙PLC变送器的输出信号为0-10V,对应温度为-100--200摄氏度;CP1H的模拟量输入量程设置为0-10V,分辨率选择6000目的:使用SCL2指令将模拟量转换得到的数据0-6000(BIN)对应缩放到-100--200(BCD)摄氏度显示输出。
程序如下:SCL2控制字解释:200:CP1H的模拟量输入通道1D100:偏移量(带符号BIN)详见下图D101:ΔX(带符号BIN)详见下图D102:ΔY(BCD)详见下图D200:转换结果通道结果:程序执行后就可以实现0-6000(BIN)转换到-100--200(BCD)摄氏度显示了。
注:因为BCD数是以十六进制来表示十进制数据的,因此对应的温度值应该用16进制方式去监视。
例如:当200CH中的数据是&4000(即6.66V电压输入),那么用十六进制监控数据D200应该显示#100。
&符号表示十进制数;#表示十六进制数。
SCL指令应用案例条件:欧姆龙PLC变送器的输出信号为0-10V,对应压力为0-400MPa;CP1H的模拟量输入量程设置为0-10V,分辨率选择6000。
目的:使用SCL指令将模拟量转换得到的数据0-6000(BIN)对应缩放到0-400MPa(BCD)显示输出。
程序如下:结果:程序执行后就可以实现0-6000(BIN)转换到0-400(BCD)的压力值了。
注:因为BCD数是以十六进制来表示十进制数据的,因此对应的压力值应该用16进制方式去监视。
例如:当200CH中的数据是&3000(即5V电压输入),那么用十六进制监控数据D200应该显示#200。
&符号表示十进制数;#表示十六进制数。
使用CPM1A-AD041的模块采集模拟量4-20ma的信号,该模拟量信号取自一位移传感器信号,代表一个0-100mm的距离,要怎么才能把输入通道里的数据转换成所对应的这个距离值呢?可以使用SCL指令做此类的定标转换,该指令的作用是把一个16进制数据线性转换成一个BCD码的数据,这条指令有3个操作数见图1,S为源字,P1是参数首字,R是结果字,从P1到P1+3要设置4个值,P1是AY,P1+1是AX,P1+2是BY,P1+3是BX(见图2),在此例中因为输入的数据范围是0-1770 HEX,所以P1+1和P1+3分别是0和1770,而定标结果是0-100,所以P1和P1+2分别是0和100.具体可以这么做,例如AD041的输入通道是002,把DM0作为参数首字,D10作为结果字存放0-100的距离值。
欧姆龙PLC程序CP1H伺服定位,模拟量控制程式(完整注释,JOG,定长,主从站通信,模拟量控制,步进控制)

00000 (000000)隔膜纠编步进前限位(CCW ) 000001 (000002)隔膜纠编步进后限位(CW ) 000002(000004) 000003(000010) 000004(000015) 000005(000021) 000006 (000026) 000007(000028)00008(000030)00009(000038) <580.02>b 042 a048 000010(000048) <580.04>b 050 a05500011(000055) 000012(000058)纠偏回原点中00013(000062)纠偏原点确定00014(000064) 000015(000069) 000016(000074)000000(000086)000001(000088)000002(000090)000003(000092)000004(000094)000005(000096)000006(000098)000007(000100)000008(000102)000009(000104)000010(000106)胶带浮棍下信号000011 (000108)胶带切刀张开信号000012 (000110)胶带切刀退回信号000013 (000112)胶带切刀移出信号000014 (000114)贴胶吸盘转备胶位信号00015 (000116)贴胶吸盘转贴胶位信号 000016 (000118)贴胶吸盘退回信号00017 (000120)贴胶吸盘伸出信号00018 (000122)贴胶步进前限位 000019 (000124)贴胶步进后限位 000020 (000126)压胶带上信号 000021 (000128)压胶带下信号 000022 (000130)夹胶带手指张开信号00023 (000132)夹胶带手指闭合信号00024 (000134)拉胶带退回信号 000025 (000136)拉胶带移出信号 000026 (000138)贴胶吸盘真空信号00027(000140)P LC 通信正常000028(000142)00029(000149)<500.00>a 152 a190 <500.01>b 154 a163 000030 (000159) 000031 (000161) 000032(000163) <500.02>a 165 a191 <500.03>b 167 a172 000033(000172) 000034(000175)<500.07>a 287 000035(000190) 000036(000193) <501.00>a 201 000037(000199) <501.00>a 201 000038(000204) <501.01>a 212 000039(000210)a 212 000040(000215) 000041(000221) <501.02>a 222 <501.03>b 226 000042(000231)c 218 c250 c26600043(000237) <501.04>a 238 <501.05>b 242 000044(000247)00045(000253)<501.06>a 254 <501.07>b 258 000046(000263) 000047(000269) <501.08>a 270 <501.09>b 27400048(000279) 000049(000283)贴胶滑台初始位确定00050(000285) 贴胶滑台位置1确定00051(000287) 贴胶滑台位置2确定00052(000289) 贴胶滑台位置3确定00000(000292)000001(000297).<400.02>a 303 000002(000302).<400.02> a 303 000003(000306) <400.03>a 312 000004(000311) <400.03>a 312000005(000315) <680.02>b 323 a330 000006(000328)轴1原点确定 <680.05>a 332 a407 a429 000007(000330)轴1原点确定 <680.05>a 332 a407 a429 000008(000332) 000009(000336)<cD00770> c 350 000010(000342) <533.03>a 344 <533.04>b 348000011(000353)[OP1]00012(000359) <533.05>a 361 <533.06>b 365 000013(000370) 000014(000376) <532.03>a 379<532.04>b 382000015(000387) 000016(000393) <533.10>a 396 <534.06>b 39900017(000404) 000018(000407)轴1原点位确定 <530.06>a 441 000019(000429)卷绕原点确定00020(000431)一次卷绕完成00021(000433)000022 (000435)仿形卷绕完成000023 (000437)一次贴胶卷绕完成000024 (000439)二次贴胶卷绕完成000025(000441)卷绕夹爪初始位(000444)00000(000000) 000001(000002) 000002(000005) 000003(000008) 000004 (000011) 000005(000013) [OP1]<T0322(bit)>a 01500006(000015)(000018)。
