安全阀的主要参数是排量

安全阀的主要参数是排量

安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。

微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。

全启式是指阀瓣的开启高度为阀座喉径的1/4。

中国树(脂在线)
安全阀的选用
由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。

以下为安全阀选用的一般规则。

(l)热水锅炉一般用不封闭带扳手微启式安全阀。

(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

(3)水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。

(4)高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。

(5)气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。

(6)E级蒸汽锅炉一般用静重式安全阀。

(7)大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等。

(8)运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。

(9)油罐顶部一般用液压安全阀,需与呼吸阀配合使用。

(10)井下排水或天然气管道一般用先导式安全阀。

安全阀额定排量计算

安全阀额定排量计算

安全阀额定排量计算
一、介质为液体(参照GB12241-89标准)
式中Wt--安全阀的理论排量,Kg/h A--流道面积,mm2 ρ--介质密度,Kg/ mm3(如水ρ=1000 Kg/ mm3)△P--阀门前后压差,△P=Pp·Pb,Mpa Pp--排放压力,Mpa(绝对压力)Pb--阀门出口侧压力,Mpa(对空排放时Pb为0)
二、介质为蒸汽(参照《蒸汽锅炉安全监察规程》
式中K--排放系统,对微启式安全阀C=0.2。

全启式安全阀C=0.7 M--气体分子量(如空气M=29,甲烷M=16)Z--气体在操作温度下的压缩系数,(如空气在常温,压力为1.6Mpa下Z=0.99,压力为10Mpa下Z=0.95)T--气体的温度,K(T=273+摄氏度)
三、介质为气体(参照GB12241-89标准)
Wt=CA(10.2P+1)
式中C--排放系统,对微启式安全阀C=0.085。

全启式安全阀C=0.235 P--安全阀入口处压力,Mpa K--蒸汽比容修正系数,一般取K=1 A--流道面积,mm2
密封性要求(依据GB12243-89)
安全阀类型流道直径
(mm)
最大允许泄漏率,气泡数/min(试验介质:空气或其它气体) 公称压力PN,Mpa
< 10 ≥ 10
一般安全阀
< 20 40 60
≥ 2020 30
背压平衡安全阀
< 20 50 75
≥ 2030 45
注:
1. 进行蒸汽安全阀密封试验时,用目视或听音的方法检查阀的出口端,如未发现泄漏现象,则认为密封性合格。

2. 进行水或其它液体用安全阀密封试验时,在规定的试验持续时间2分钟内,其密封面处不应有流淌的水
珠。

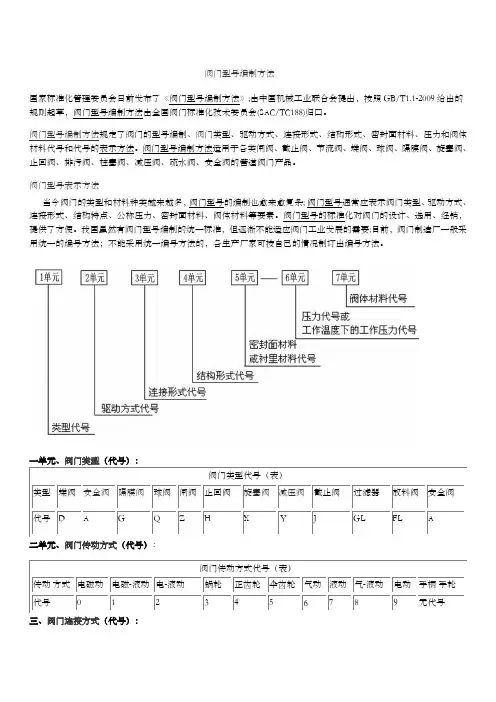

安全阀的型号编制方法及说明

安全阀的型号编制方法及说明

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

阀门类型代号(表)类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号 D A G Q Z H X Y J GL FL A阀门传动方式代号(表)传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号④止回阀结构形式(代号):2 、阀门密封面或衬里材料代号2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。

阀门型号和名称编制方法示例a)闸阀型号编制示例:电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。

b)球阀型号编制示例:手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力 PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀:Q21F-40P外螺纹球阀。

安全阀工作原理

安全阀工作原理

安全阀⏹工作原理:弹簧力大于介质作用于阀芯的正常压力(事先选定的压力值),阀芯处于关闭状态,当罐内介质压力超过允许压力时,弹簧受到压缩,使阀芯离开阀座,阀门自动开启,介质从中泄出、减压;当压力回到正常值时,弹簧压力又将阀芯推向阀座,阀门自动关闭。

安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。

微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。

全启式是指阀瓣的开启高度为阀座喉径的1/4。

⏹安全阀的选用:由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。

以下为安全阀选用的一般规则。

⏹热水锅炉一般用不封闭带扳手微启式安全阀。

⏹蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

⏹水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。

⏹高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。

⏹气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。

⏹E级蒸汽锅炉一般用静重式安全阀。

⏹大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等。

⏹运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。

⏹油罐顶部一般用液压安全阀,需与呼吸阀配合使用。

⏹井下排水或天然气管道一般用先导式安全阀。

⏹安全阀的校验与管理:⏹安全阀的基本知识➢阀门安装在压力容器、受压设备及连接管道上,用以控制介质流向的、具有可动机构的机械产品的总称。

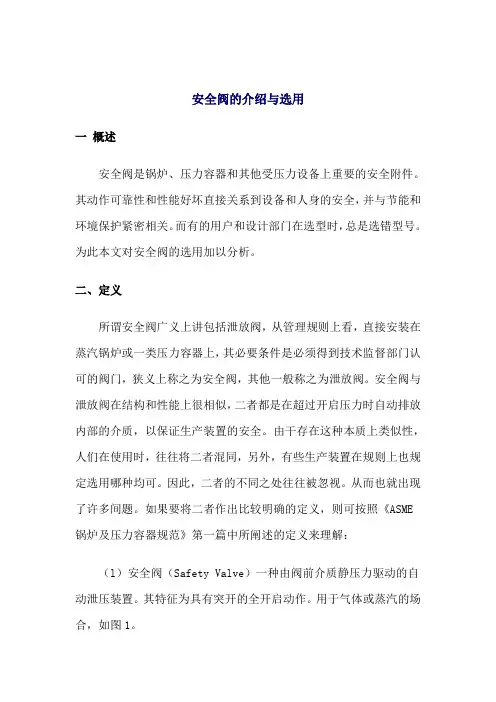

安全阀分类和参数选型方法详解

安全阀分类和参数选型方法详解

安全阀的介绍与选用一概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全,并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时,总是选错型号。

为此本文对安全阀的选用加以分析。

二、定义所谓安全阀广义上讲包括泄放阀,从管理规则上看,直接安装在蒸汽锅炉或一类压力容器上,其必要条件是必须得到技术监督部门认可的阀门,狭义上称之为安全阀,其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似,二者都是在超过开启压力时自动排放内部的介质,以保证生产装置的安全。

由干存在这种本质上类似性,人们在使用时,往往将二者混同,另外,有些生产装置在规则上也规定选用哪种均可。

因此,二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义,则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解:(l)安全阀(Safety Valve)一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合,如图1。

(2)泄放阀(Relief Valve),又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

如图2所示。

(3)安全泄放阀(Safet Relief Valve),又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例,给安全阀和泄放阀作出明确定义的比较少,一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀,安装在管道上或其他设设施上的称之为泄放阀。

不过,若按日本通产省的《火力发电技术标准》的规定看,设备上安全保障的重要部分,指定使用安全阀,如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合,都需要安装泄放阀或安全阀。

如此看,安全阀要求比泄放阀更具可靠性。

另外,从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中,对安全排放量的认定和规定来看,我们把保证了排放量的称之为安全阀,而不保证排放量的阀门称作泄放阀。

储气罐安全阀计算

储气罐安全阀计算

储气罐安全阀计算储气罐是工业生产中的重要设备,而安全阀则是保障储气罐安全运行的重要装置。

在进行储气罐安全阀计算时,我们需要考虑以下几个方面:1.确定安全阀的开启压力安全阀的开启压力是安全阀计算的基础。

通常,安全阀的开启压力应设定为储气罐工作压力的1.05-1.1倍。

如果储气罐的工作压力低于0.7MPa,则开启压力可以设定为0.7MPa。

同时,需要注意的是,安全阀的开启压力应高于储气罐的最大工作压力,以避免在储气罐超压时发生事故。

2.计算安全阀的排量安全阀的排量是根据储气罐的容积和泄漏量来计算的。

通常,安全阀的排量应大于储气罐容积和泄漏量的总和。

这样可以保证在储气罐发生泄漏时,安全阀能够及时将气体排出,防止储气罐超压。

3.校核安全阀的排放能力在确定了安全阀的开启压力和排量后,需要对安全阀的排放能力进行校核。

在校核过程中,需要考虑安全阀的排放系数、排放压力和排放温度等因素。

如果安全阀的排放能力不足,需要重新选择更大排量的安全阀或者采取其他措施来保证储气罐的安全运行。

4.确定安全阀的结构形式根据储气罐的工艺要求和实际工况,需要选择适合的安全阀结构形式。

常见的安全阀结构形式有弹簧式、重锤式和膜片式等。

在选择时,需要考虑安全阀的密封性能、排放方式和适用介质等因素。

5.确定安全阀的连接方式及安装位置根据储气罐的设计要求和实际操作需要,需要确定合适的连接方式和安装位置。

通常,安全阀可以通过法兰或者螺纹连接方式与储气罐连接,安装位置则可以根据实际需要选择在储气罐顶部或者侧面。

需要注意的是,在安装安全阀时,应确保其与储气罐之间的连接牢固可靠,并且在使用过程中方便操作和维护。

安全阀和泄放阀的区别和选用

安全阀和泄放阀的区别和选用

安全阀及泄放阀的区别及选用一概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全,并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时,总是选错型号。

为此本文对安全阀的选用加以分析。

二、定义所谓安全阀广义上讲包括泄放阀,从管理规则上看,直接安装在蒸汽锅炉或一类压力容器上,其必要条件是必须得到技术监督部门认可的阀门,狭义上称之为安全阀,其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似,二者都是在超过开启压力时自动排放内部的介质,以保证生产装置的安全。

由干存在这种本质上类似性,人们在使用时,往往将二者混同,另外,有些生产装置在规则上也规定选用哪种均可。

因此,二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义,则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解:(l)安全阀(Safety Valve)一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合,如图1。

(2)泄放阀(Relief Valve),又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

如图2所示。

(3)安全泄放阀(Safet Relief Valve),又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例,给安全阀和泄放阀作出明确定义的比较少,一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀,安装在管道上或其他设设施上的称之为泄放阀。

不过,若按日本通产省的《火力发电技术标准》的规定看,设备上安全保障的重要部分,指定使用安全阀,如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合,都需要安装泄放阀或安全阀。

如此看,安全阀要求比泄放阀更具可靠性。

另外,从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中,对安全排放量的认定和规定来看,我们把保证了排放量的称之为安全阀,而不保证排放量的阀门称作泄放阀。

安全阀 额定排量

安全阀 额定排量

安全阀额定排量安全阀是一种用于控制压力的装置,其额定排量是指安全阀在正常工作条件下能够排出的流体量。

在工业生产中,安全阀起到了重要的作用,能够保护设备和系统不受过高压力的影响。

安全阀的额定排量是根据设备或系统的需求来确定的。

在选择安全阀时,需要考虑到工作压力、流体介质以及流体性质等因素。

额定排量是根据这些因素来确定的,它能够保证在额定工况下,安全阀能够及时、准确地排出过高压力的流体,从而保护设备和系统的安全运行。

安全阀的额定排量通常以单位时间内排出的流体体积或质量来表示。

在实际应用中,根据不同的工况和需求,可以选择不同类型的安全阀,并根据具体的参数来确定其额定排量。

额定排量的大小与安全阀的尺寸、结构及调节装置等有关,一般情况下,额定排量越大,安全阀的尺寸也会相应增大。

安全阀的额定排量对于设备和系统的安全运行至关重要。

如果安全阀的额定排量过小,不能及时排出过高压力的流体,就会导致设备或系统的压力升高,甚至引发事故。

而如果安全阀的额定排量过大,就可能导致系统的能量损失增加,造成能源浪费。

因此,在选择和使用安全阀时,需要根据实际情况合理确定其额定排量。

为了保证安全阀的额定排量符合要求,应定期对安全阀进行检测和维护。

检测可以通过对安全阀的压力调整、流量测试等方式进行,以确保其在额定工况下能够正常工作。

维护包括对安全阀进行清洗、润滑和更换损坏零件等工作,以保证其正常运行和延长使用寿命。

安全阀的额定排量是保证设备和系统安全运行的重要参数。

通过合理选择和使用安全阀,并定期检测和维护,可以确保安全阀的额定排量符合要求,从而保护设备和系统的安全运行,提高生产效率。

在工业生产中,我们应该重视安全阀的额定排量,确保其准确可靠地发挥作用。

安全阀主要指标

安全阀主要指标

安全阀主要指标
安全阀是工业生产中非常重要的安全设备,主要用于保护系统免受过压或过热导致的危险。

以下是安全阀的主要性能指标:
1. 开启压力:安全阀在一定的工作条件下开始开启的压力。

这是安全阀最重要的性能指标之一,通常需要根据设备的工作压力来选择合适的开启压力。

2. 排放压力:阀瓣达到规定开启高度时的进口压力,其上限需服从国家有关标准或规范的要求。

3. 回座压力:排放后阀瓣重新与阀座接触,即开启高度变为零时的进口压力。

4. 背压力值:安全阀出口处的压力。

5. 额定排量系数:排量系数与减低系数(取)的乘积。

6. 开启高度:阀瓣离开关闭位置的实际升程。

7. 流量系数:在规定的工作条件下,单位时间内通过安全阀的流量和根据公式计算出的开启压力之比。

一般来说,流量系数越大,安全阀的流量就越大。

8. 超压能力:安全阀在额定流量和开启压力下工作时,能够承受的超过开启压力的最大压力。

9. 过流能力:在安全阀额定流量和开启压力下,安全阀通过流体的最大质量流量。

10. 质量流量:单位时间内通过安全阀的流体质量。

它是计算安全阀流量系
数的重要参数,也是安全阀选择和设计的重要参考。

11. 漏失量:安全阀开启后,单位时间内在安全阀外泄漏的流量。

这是安全阀的一个不可忽视的性能指标,漏失量越小则安全阀的性能越好。

在实际应用中,需要根据具体需求和工况选择合适的安全阀,并确保其满足相关标准和规范的要求。

安全阀详细参数及介绍

安全阀详细参数及介绍

安全阀简介:安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。

安全阀的概述:安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全,并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时,总是选错型号。

为此本文对安全阀的选用加以分析。

安全阀的定义:安全阀(Safety Valve,又称泄压阀Relief Valve)是根据压力系统的工作压力自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。

当设备或管道内压力超过安全阀设定压力时,自动开启泄压,保证设备和管道内介质压力在设定压力之下,保护设备和管道正常工作,防止发生意外,减少损失。

安全阀的作用:安全阀在系统中起安全保护作用。

当系统压力超过规定值时,安全阀打开,将系统中的一部分气体/流体排入大气/管道外,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。

安全阀分类:安全阀结构主要有两大类:弹簧式和杠杆式。

弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。

杠杆式是靠杠杆和重锤的作用力。

随着大容量的需要,又有一种脉冲式安全阀,也称为先导式安全阀,由主安全阀和辅助阀组成。

当管道内介质压力超过规定压力值时,辅助阀先开启,介质沿着导管进入主安全阀,并将主安全阀打开,使增高的介质压力降低。

安全阀的排放量决定于阀座的口径与阀瓣的开启高度,也可分为两种:微启式开启高度是阀座内径的(1/15)~(1/20),全启式是(1/3)~(1/4)。

此外,随着使用要求的不同,有封闭式和不封闭式。

封闭式即排出的介质不外泄,全部沿着规定的出口排出,一般用于有毒和有腐蚀性的介质。

不封闭式一般用于无毒或无腐蚀性的介质。

安全阀选型

安全阀选型

安全阀选型安全阀(Safety Valve)是一种安全保护用阀。

通过向系统外排放介质来防止管路或设备内介质压力超过规定数值。

安全阀属于自动阀,用于锅炉、压缩机、压力容器和管道等,防止其介质压力过高。

安全阀的主要参数是排量,排量决定于阀座的口径和阀瓣的开启高度。

一、安全阀工艺计算(1)泄放量的确定造成设备超压的原因:一是火灾;二是操作故障,三是动力故障。

确定安全阀的泄放量时,应按工艺过程的具体情况而定,并按可能发生危险情况中的最大一种考虑,但不应机械的将各种不利情况考虑在同一时间发生。

(2)操作条件的确定1.定压Ps,安全阀开启的压力。

安全阀定压必须等于或稍小于设备或管道的设计压力,一般设备或管道可根据不同工艺操作压力按设备或管道设计压力的要求确定其安全阀的定压。

设备或管道的设计压力必须等于或稍大于所选定的安全阀定压值。

当P≤1.8MPa时,Ps=P+0.18+0.1当1.8<P<4MPa时,Ps=1.1P+0.1当4<P≤8MPa时,Ps=P+0.4+0.1当P>8MPa时,Ps=1.05P+0.12.积聚压力Pa,安全阀的最高泄放压力与其定压之间的差值。

无火压力容器上的安全阀Pa=0.1Ps着火有爆炸危险容器上的安全阀Pa=0.2Ps蒸汽锅炉上的安全阀Pa=0.03Ps3.最高泄放压力Pm,安全阀达到最大泄放能力时的压力。

Pm=Ps+Pa,安全阀出口压力。

4.背压P2安全阀开启前泄压总管的压力与安全阀开启后介质流动所产生的流动阻力不宜大于定压值Ps的10%;对波纹管型的安全阀,之和。

对普通型安全阀,P2不宜大于定压值Ps的30%。

P25.回座压差,安全阀回座压差必须小于定压和操作压力之差。

如果安全阀定压高于操作压力10%6.温度,按工艺操作温度考虑。

(3)喷嘴面积计算1.介质为气体MZT K K C G A m v1b f 0p 1.0⨯⨯⨯⨯= 2.介质为水蒸气ϕ⨯⨯=m v G A p 4500 3.介质为液体2u b 5.009.6p p K K G A s LL -⨯⨯=ρ4.液体膨胀时的安全阀5.025.00)(72.2p p G A s L L -=ρ 5.介质为气、液两相流体。

安全阀排量计算

安全阀排量计算

在安全阀的铭牌上,一般应标记有该阀用于某种条件(压力、温度)下的额定排量,但实际的使用条件往往与铭牌上的条件不完全相同,这就需要对安全阀的排量进行换算或重量重新计算。

绝大多数压力容器使用的安全阀,排放气体时,气体流速都处于临界状态。

安全阀的排量即可按临界流量公式计算,即:临界条件d P P 0≤112-⎪⎭⎫ ⎝⎛+k k kWtg =ZTM A CP d 10 kg /h (按照GB/T12241-2005) 式中:W tg ------安全阀的理论排放能力, kg/h ;(理论排量Wtg =实际排放量/排放系数)C--------气体特性系数 (GB150与GB/T12241不同)P d -------实际排放压力(绝压), MPa ;Po-------安全阀的出口侧压力(绝压),MPa ;M-------气体摩尔质量, kg/mol ;T--------气体的温度,K ;Z--------气体在操作温度压力下的压缩系数。

k--------气体绝热指数(理想气体而言k=C P /C V )A--------安全阀流道面积, mm 2;对于全启式安全阀,即为阀座喉径的截面积,2/4oA d π=;对于微启式安全阀即为 阀座口上的环形间隙面积;平面形密封o A d h π=,锥形密封sin o A d h πϕ=。

式中:ϕ——锥形密封面的半锥角;o d ——安全阀座喉径,mm ;h ——阀瓣开启高度,mm 。

开启高度h 根据阀的设计或实际测定的数据。

无数据时,有调节圈的,取/20o h d =;无调节圈的,取/40o h d =。

在常温及压力不太高的情况下,真实气体与理想气体的差异不大,可取压缩系数Z=1。

而一般常用的原子,如空气、氧气、氮气、氢气及一氧化碳等,绝热指数k 均约为1.4。

因此工作介质为双原子气体的中低压安全阀,可用Z=1,C=2.7(k=1.4)之值代入(9.2.1)式,即可得简化的安全阀排量计算公式:Wtg =T M A P d 27 kg /h例1:公称通径D N =50mm ,具有调节圈的微启式安全阀用于排气压力(表压)为p=1.5MPa ,温度为50℃的空气贮罐,试计算其排量。

安全阀分类和参数选型方法详解(精)

安全阀分类和参数选型方法详解(精)

安全阀的介绍与选用一概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全,并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时,总是选错型号。

为此本文对安全阀的选用加以分析。

二、定义所谓安全阀广义上讲包括泄放阀,从管理规则上看,直接安装在蒸汽锅炉或一类压力容器上,其必要条件是必须得到技术监督部门认可的阀门,狭义上称之为安全阀,其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似,二者都是在超过开启压力时自动排放内部的介质,以保证生产装置的安全。

由干存在这种本质上类似性,人们在使用时,往往将二者混同,另外,有些生产装置在规则上也规定选用哪种均可。

因此,二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义,则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解:(l)安全阀(Safety Valve)一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合,如图1。

(2)泄放阀(Relief Valve),又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

如图2所示。

(3)安全泄放阀(Safet Relief Valve),又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例,给安全阀和泄放阀作出明确定义的比较少,一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀,安装在管道上或其他设设施上的称之为泄放阀。

不过,若按日本通产省的《火力发电技术标准》的规定看,设备上安全保障的重要部分,指定使用安全阀,如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合,都需要安装泄放阀或安全阀。

如此看,安全阀要求比泄放阀更具可靠性。

另外,从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中,对安全排放量的认定和规定来看,我们把保证了排放量的称之为安全阀,而不保证排放量的阀门称作泄放阀。

如何确定安全阀的排放量

如何确定安全阀的排放量

如何确定安全阀的排放量?液体、蒸汽、过热蒸汽气体介质的排放量如何确定?安全阀的排量是指安全阀在排放压力时,阀瓣处于全开状态,阀出口处介质在单位时间内排出的量。

可以通过实际测定方法进行测定,亦可以根据安全阀的结构、介质性质、阀座通道面积等来进行计算。

对于给定规格的安全阀,应通过排量计算确定其拜师或额定排量。

安全阀的额定排量应大于并尽可能接近必要的排放量(即安全排放量),以确保承压设备的安全运行。

(1)安全阀液体介质的额定排量按下式计算:式中:Wr--额定排量,kg/h;Kdr--额定排量系数;A--流产面积,mm2;△P--阀前后压差,MPa,按下式计算:式中:Pdr--额定排放压力,MPa;Pb--阀门出口压力,MPa;ρ--介质密度,kg/m3。

(2)安全阀蒸汽介质的额定排量介质为蒸汽时,阀出口绝对压力与进口绝对压力之比σ小于或等于临界压力比σ*:式中:K--绝热指数。

当额定排放压力Pdr≤11MPa时,额定排量Wr按下式计算:当11MPa<额定排放压力Pdr≤22MPa时,额定排量Wr按下式计算:式中:Pdr--绝对额定排放压力,MPa;Ksh--过热修正系数。

(3)安全阀过热蒸汽介质的排量接下式计算:式中:Wr--饱和蒸汽的排量,kg/h。

(4)安全阀气体介质的额定排量按下式计算:式中:Pdr--绝对额定排放压力,MPa;C--气体特性系数,为绝热指数K的函数;M--气体分子量;Z--气体压缩系数,根据介质的对比压力和对比温度确定;T--排放时阀进口绝对温度,K。

C按下式计算:Pdr按下式计算:式中:Ps--整定压力,MPa。

安全阀

安全阀

40
60
15
ZG3/4"
45
70
20
ZG1"
50
80
25
ZG1 1/4"
55
85
32
ZG1 1/2"
55
84
40
ZG2"
67
101
50
ZG2 1/2"
76
120
65
ZG3"
110
135
G ZG1/2" ZG3/4"
ZG1" ZG1 1/4"
G2" ZG1 1/2" ZG2 1/2"
ZG3"
磅级弹簧全启式安全阀
注:出口法兰为 150Lb。
A48SC900、A48SC900I、A48SC900V
公称压力 do D
尺 寸 (mm) D1 D2 b t Z-φd DN' D' D1' D2' b' t' Z-φd' L L1 H
ቤተ መጻሕፍቲ ባይዱ
11/2"×2" F 178 123.8 73 32 10 4-29 50 152 120.5 92 18 1.6 4-19 165 124 440
【A48sC 型磅级弹簧全启式安全阀】
A48SC300、A48SC300I、A48SC300V
公称压力
do D
尺 寸 (mm) D1 D2 b t Z-φd DN' D' D1' D2' b' t' Z-φd' L L1 H
1/2"×3/4" D 95 66.5 35 15 5 4-15 20 98 70 43 14 1.6 4-15 90 90 380

空压机上的安全阀使用技巧

空压机上的安全阀使用技巧

空压机上的安全阀使用技巧
空压机安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开
启高度,由开启高度不同,又分为微启式和全启式两种。

微启式是指阀瓣的开
启高度为阀座喉径的1/40~l/20。

全启式是指阀瓣的开启高度为阀座喉径的
1/4。

无论使用什么样的机械设备,都应该规范行为,安全作业,定期对设备进
行检修保养,才能防患于未然。

空压机安全阀也是空压机的一个重要组成部分,它在机械生产过程中也应当受到同等的重视。

一、安全阀需要按时效验
空压机安全阀需要定期效验,一年至少一次以上。

只有空压机安全阀没问
题了,空压机运行也是安全可靠的。

《安全阀安全技术监察规程》要求空压机
安全阀必须有技术规范。

二、空压机安全阀校验方法
1.校验台离线校验:就是要将安全阀安装在校验台上,然后再使用校验介
质使安全阀开启,通过观察压力表来确认开启的压力。

但是这种方法存在着缺陷,它无法考虑到背压安全阀和高温或者是低温介质的安全阀校验。

2.在线仪器校验:就是通过外力将作用在安全阀上向下的弹簧作用力测出,可以以此来计算出安全阀的开启压力,这种方法虽然不影响生产,系统压力也
不用改变,其检测的速度相对来说也比较快捷,但是该方法却不能检测安全阀的密封性能。

3.升压式跳法效验:就是将安全阀放在系统中安装,系统人为升压,直到安全阀起跳,来观察安全阀的开启压力,该方法对安全阀的密封面损伤较大,操作的危险性相对其他而言更大。

三、注意事项
我们在使用空压机安全阀时,必须按照流程规范操作,定期对安全阀进行检修,掌握安全阀的使用技巧,尽量避免因为操作不当而造成不必要的损失和伤害。

微启式与全启式安全阀的区别

微启式与全启式安全阀的区别

安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。

微启式安全阀微启式安全阀是指阀瓣开启高度以及泄放量相对较小的一类安全阀。

具体指阀瓣的规定开启高度h在dl∕40sd2∕20之间(dl为阀座喉部直径)。

阀瓣密封面有平面和锥面两种,它们的排放面积分别按阀瓣与阀座之间形成的圆柱面或圆锥面帘面积来计。

优点是结构简单,制造、维修和试验调节都比较方便。

适用于泄放量较小、背压较大及要求系统压力平稳的场合。

微启式安全阀按结构形式来分,要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。

全启式安全阀全启式安全阀,是指开启高度大于等于1/4流道直径的安全阀。

这种安全阀的动作特性属于两段作用式安全阀。

全启式安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。

微启式是指阀瓣的开启高度为阀座喉径的1/40~1/20。

全启式是指阀瓣的开启高度为阀座喉径的l∕4o微启式和全启式安全阀的区别微启式安全阀:当安全阀入口处的静压达到设定压力时,阀瓣位置随着入口压力的升高而成比例的升高,最大限度的减少应排除物料。

一般用于不可压缩流体。

阀瓣的最大上升高度不小于喉颈的l∕20-l∕40o全启式安全阀:当安全阀入口处的静压达到设定压力时,阀瓣迅速上升至最大高度,最大限度的排出超压的物料。

一般用于可压缩流体。

阀瓣上升高度不小于喉颈的l∕4o安全阀几种常见的故障和处理方法安全阀选择或使用不当,会造成阀门故障。

这些故障如不及时消除,则会影响阀门的功效和寿命,甚至不能起到安全保护作用。

常见的故障有以下几点。

(1)阀体泄漏,在设备工作正常的压力下,阀瓣与阀座密封面之间发生超过允许程度的渗漏。

安全阀的动作性能试验和排量试验

安全阀的动作性能试验和排量试验

安全阀的动作性能试验和排量试验近年来,随着超临界和超超临界压力锅炉以及核电机组的快速发展,对安全阀的整定压力、启闭压差和密封性等关键性能的要求越来越严格,尤其是安全阀排放系数的测试成为研发产品新结构的瓶颈。

因此,安全阀试验的研究及建立符合国际标准的安全阀热态试验台则成了目前的比较突出问题。

一、安全阀的动作特性试验标准规定安全阀在出厂前应进行动作性能试验,其试验内容包括启跳压力、回座压力、行程、密封性以及动作特性的重复性能。

(1)启跳压力不得超出阀门铭牌上标记的整定压力的5%。

(2)回座压力(启闭压差)为整定压力的4%~7%,最大不超过10%。

(3)行程不得低于纸规定的额定数值。

(4)密封性当整定压力大于013MPa时,阀门在整定压力的90%时必须保证其密封性,DL/T 959- 2023中规定"对安全阀试验的目的在于证实每台阀门是否可调整到适合其指定的运行条件,且能在规定的压力温度下,不发生任何形式的泄漏'。

(5)动作特性的重复性对于锅炉本体,当整定压力在2107 PS 710MPa 时, 极限偏差为0107。

当整定压力在2107MPa PS 时,极限偏差为1%的整定压力。

二、安全阀的排放量认证ISO和ASME以及目前的国内标准都规定安全阀排放量的认证需要进行试验,规定排放量试验要对同一品种取3种规格(9台阀门) ,在3个不同的压力下各做3次试验。

排量系数Kd 的测量值取9次试验的平均值,当任何一次试验的Kd 大于或小于平均值Kd 的5%时,试验必须重新进行。

再按Kd =实测流量/理论流量进行计算同一品种阀门的流量系数后,乘以019作为此种形式阀门的排放系数。

试验介质根据ASME Code Sec1ⅠPG67~73对排放量认证的要求,"阀门制造厂对其所制造的任何安全阀或安全泄放阀打上本规范认证标志之前,应按本节的规定对排放量进行认证'。

并且规定"排放量认证试验应采用干饱和蒸汽、空气或气体来进行,当采用干饱和蒸汽试验时, 最小蒸汽干度用限制在98% ,最大过热度为20u (11℃) ,在此范围内可将其修正到干饱和蒸汽状态'。

燃气安全阀选用注意事项

燃气安全阀选用注意事项

行业资料:________ 燃气安全阀选用注意事项单位:______________________部门:______________________日期:______年_____月_____日第1 页共5 页燃气安全阀选用注意事项燃气安全阀有弹簧式和杆式两大类,此外还有冲量式安全阀、先导式安全阀、安全切断阀、安全解压阀、静重式安全阀。

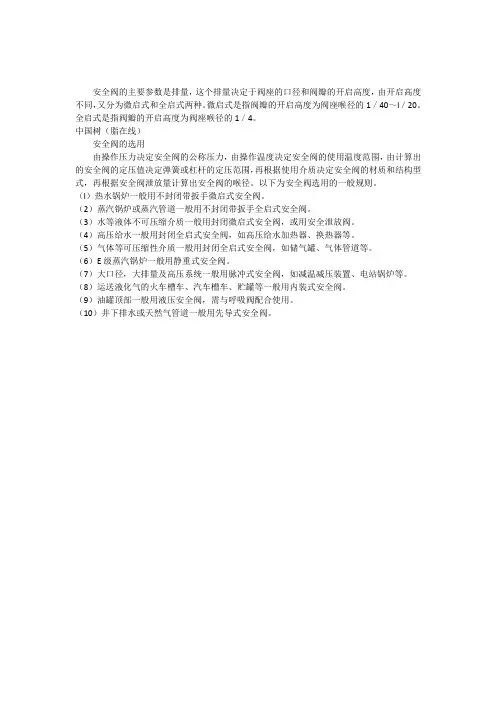

燃气安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。

微启式是指阀瓣的开启高度为阀座喉经的1/40~1/20。

全启是指阀瓣的开启高度为阀座喉径的1/4。

燃气安全阀选用注意事项1、大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等。

2、负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。

3、对于背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。

4、安全回流阀用在液化石油气站罐泵出口的液相回流管道上。

5、静重式燃气安全阀一般用在E级蒸汽锅炉上。

6、高压给水一般用封闭全启式安全阀,例如:高压给水加热器、换热器。

7、水等液体不可压缩的介质一般用封闭微启式安全阀。

8、不封闭带扳手全启式安全阀一般用在蒸汽锅炉或蒸汽管道上。

9、不封闭带扳手的燃气安全阀多用在热水锅炉上。

燃气安全阀在系统中起安全保护的作用。

当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,目的是系统不因压力过高而发生事故。

燃气安全阀俗称为溢流第 2 页共 5 页阀。

燃气安全阀的公称压力是由操作压力决定的,使用温度的范围也是由操作压力决定的。

由计算出来的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定燃气安全阀的材质和结构型式,再根据燃气安全阀泄放量计算出燃气安全阀的喉径。
