关于LED驱动电源恒压与恒流区别的解析
LED光衰的分析(恒压和恒流驱动)
LED光衰的分析LED的光衰是大功率LED不能长时间工作的主要原因,也开始认识到降低光衰的重要方法就是改进其散热。
尽管如此,从对各种LED灯的测试结果来看,仍然有大多数LED灯具的光衰是不能满足使用要求的。
1200小时亮灯后的光衰,最好的为8%,最差的为26%,平均为14%。
按照科锐公司的LED芯片测试结果,结温在LED芯片105度时,14%光衰也应当要在工作了6000小时以后,可见LED灯具的结温在105度以上。
可不少公司认为他们的灯具散热都是经过精心设计和计算的。
实际情况可能也是如此,但是测试的结果也不容怀疑。
问题出在哪里呢?我们认为,灯具散热也不至于设计得这么差,而可能是因为有一些路灯是采用恒压电源供电的结果。
可是为什么采用恒压电源供电会引起光衰呢?这听上去好像有点天方夜谭。
但实际上的确有这么严重。
让我们来从头说起吧!科锐公司LED样本中关于的结温和光衰寿命试验结果1.LED的伏安特性我们都知道,LED是一个二极管,而二极管最重要的电特性就是它的伏安特性。
图2中给出了Cree公司的XLamp7090XR-E的伏安特性。
图2. XLamp7090XR-E的伏安特性2.LED伏安特性的温度特性虽然它的样子和一般二极管没有什么两样,但是最大的不同在于它的温度特性。
其实所有二极管的伏安特性都有温度特性的问题,可是就是LED是需要特别加以注意的。
这是因为:a、大功率LED的工作电流比较大,1W为0.35A,3-5W为0.7A,20W为1.05A,30W为1.75A,50W为3.5A。
不过可能也会有人觉得,整流二极管的正向电流也可能达到这样大的数值的。
2.2、LED因为目前的发光效率还是比较低,所以大部分的输入电功率都是转化为热,所以它的发热很高,假如散热器做得不好,那么结温就会升得很高。
2.3、LED不同于整流二极管,它不是采用一般的硅材料做成的,而是采用特殊的材料(例如氮化镓)制成。
所以它的伏安特性的温度特性也不同于一般二极管,而是要明显大于一般二极管。
恒压电源与恒流电源的定义与区别
恒压电源与恒流电源的定义与区别大家可能偶尔会听到,我的电源是恒压的,我的电源是恒流的,电源适配器不都一样吗,这两个到底是什么区别?为什么会有这样的区分?联运达为大家介绍一下。
一、恒压电源是指在允许负载的情况下,输出电压是恒定的,不会随着负载的变化而变化。
比较常见的是为小功率LED光条就是用的恒压电源,也是大家常说的稳压电源。
蓄电池、干电池都可以看做是恒压电源,只不过因为转化的原因,稳压性能比较差一些。
举个例子说明一下:如果一个恒压电源的空载输出为12V,电阻为12Ω,将电阻接到电源正负极,根据欧姆定律计算,电流为1A。
这个时候我们将电路中的电阻增加一个,电阻变成了24Ω,如果不是电源不是恒压的,那么正常情况电路中的电流应该是0.5A,那么是恒压电源呢,根据电阻的增加,电压一直保持不变,始终是12V,电流会相应增加,这个时候电流变为了2A。
大家平时的家庭用电也是差不多的一个情况,恒压电源相当于家里的市电220V。
家用电器的使用情况来说明,比如看着电视、开着灯、用着电暖炉,它们的电流可能不一样,但是外接的电压都是220V。
大家每增加一个用电器就相当于增加了电流,电压不变,功率也会相应增高,用电度数自然不会少,所以大家在家用电的时候可以尽量少开一些电器,节约电力资源。
二、恒流电源是指在允许负载的情况下,输出电流是恒定的,不会随着负载变化而变化。
相对来说恒流电源应用没有恒压那么广,咱们平时广场或者酒店采用的那种大功率LED泛光灯就是恒流电源驱动的。
恒流电源主要用于保护电子产品不会因为电压变化而损坏。
举个例子:一个恒定电流1A,最高输出达到12V的一个恒流电源,电路中的电阻可以从0~12Ω变化,但是它的电流始终会保持不变,为1A。
当电阻超过12Ω时,进入限压保护,恒流电源会认为是非工作保护区而拒绝工作。
大家平时可能恒流电源情况比较少不好理解,联运达给大家做个简单的比喻,方便大家理解。
台式电脑大家都见过,恒流的情况就是在大家使用台式电脑的时候用USB连接手机、MP3等电子产品的时候,电脑主机的电流和大家电子产品的电流是一样大小的。

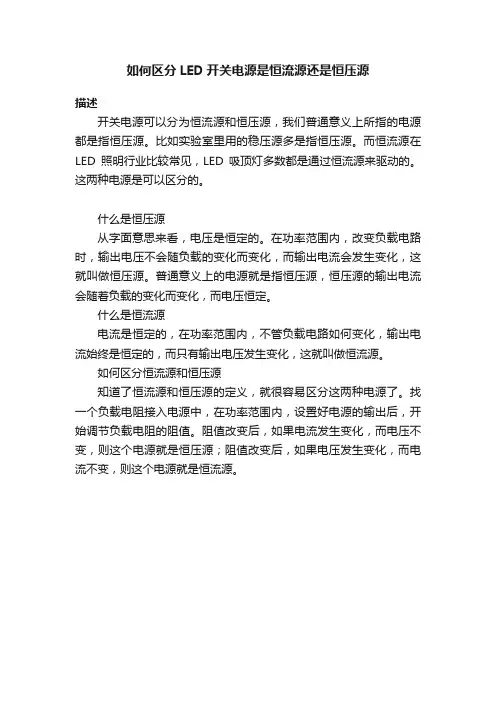

如何区分LED开关电源是恒流源还是恒压源
如何区分LED开关电源是恒流源还是恒压源
描述
开关电源可以分为恒流源和恒压源,我们普通意义上所指的电源都是指恒压源。
比如实验室里用的稳压源多是指恒压源。
而恒流源在LED照明行业比较常见,LED吸顶灯多数都是通过恒流源来驱动的。
这两种电源是可以区分的。
什么是恒压源
从字面意思来看,电压是恒定的。
在功率范围内,改变负载电路时,输出电压不会随负载的变化而变化,而输出电流会发生变化,这就叫做恒压源。
普通意义上的电源就是指恒压源,恒压源的输出电流会随着负载的变化而变化,而电压恒定。
什么是恒流源
电流是恒定的,在功率范围内,不管负载电路如何变化,输出电流始终是恒定的,而只有输出电压发生变化,这就叫做恒流源。
如何区分恒流源和恒压源
知道了恒流源和恒压源的定义,就很容易区分这两种电源了。
找一个负载电阻接入电源中,在功率范围内,设置好电源的输出后,开始调节负载电阻的阻值。
阻值改变后,如果电流发生变化,而电压不变,则这个电源就是恒压源;阻值改变后,如果电压发生变化,而电流不变,则这个电源就是恒流源。
恒流和恒压电源有什么区别
恒流和恒压电源有什么区别?
深圳市森树强电子科技有限公司
1、恒流电源
恒流电源也称为稳流电源,顾名思义就是输出电流恒定的意思。
恒流电源
的输出特性曲线与恒压电源的相反。
被控制参数是输出电流,因变量为依从电压。
对于12V、2A电源,正常“工作范围”从0欧姆(短路)到6欧姆,在这
个负载范围中输出电流保持不变。
负载电阻大于6欧姆时,进入依从限压保护区。
恒流电源认为是过压情况。
一般认为这个区域是非工作保护区域,在此区
域内的输出电压没有明确定义。
2、恒压电源
恒压既为输出电压恒定不变。
对于12V、2A的电源,恒压电源的正常工作
范围的负载电阻从无穷大(开路)到6欧姆。
在这个范围内,负载电流2A或
者更小。
在这个“工作范围”内,电压保持12V不变。
负载电阻小于6欧姆时,开关电源将进入限流工作区。
在恒压电源中,这称为为过载情况。
输出电压将
随着负载电阻变化到零(短路)而减小到零。
输出电流限定在某个安全的最大值,然而一般认为这个区域是非工作区,限流特性没有特别说明。
恒压电源又叫稳压电源,要求输出电压值固定,不随负载、输入电压等外
部工作条件而变化。
同时对电源的最大输出电流、最大输出功率、工作效率、
输出电压稳定度(漂移)、纹波系数、电磁兼容EMC特性、温度效应、噪声、
阻抗特性等都有特定的要求。

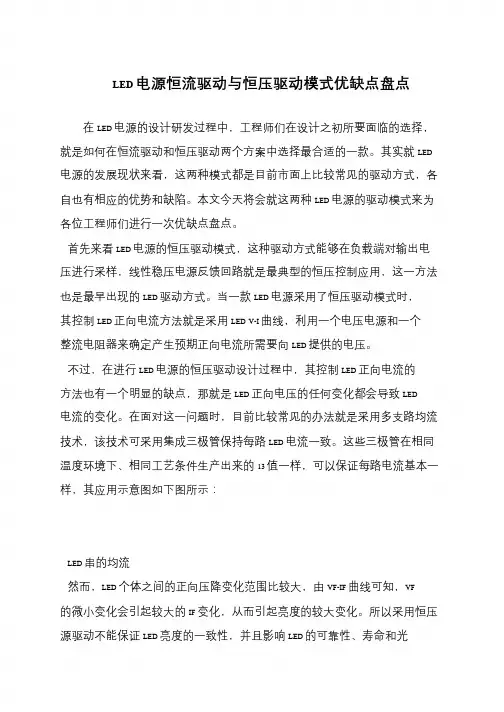

LED电源恒流驱动与恒压驱动模式优缺点盘点
LED 电源恒流驱动与恒压驱动模式优缺点盘点
在LED 电源的设计研发过程中,工程师们在设计之初所要面临的选择,就是如何在恒流驱动和恒压驱动两个方案中选择最合适的一款。
其实就LED 电源的发展现状来看,这两种模式都是目前市面上比较常见的驱动方式,各自也有相应的优势和缺陷。
本文今天将会就这两种LED 电源的驱动模式来为各位工程师们进行一次优缺点盘点。
首先来看LED 电源的恒压驱动模式,这种驱动方式能够在负载端对输出电压进行采样,线性稳压电源反馈回路就是最典型的恒压控制应用,这一方法也是最早出现的LED 驱动方式。
当一款LED 电源采用了恒压驱动模式时,其控制LED 正向电流方法就是采用LED V-I 曲线,利用一个电压电源和一个整流电阻器来确定产生预期正向电流所需要向LED 提供的电压。
不过,在进行LED 电源的恒压驱动设计过程中,其控制LED 正向电流的方法也有一个明显的缺点,那就是LED 正向电压的任何变化都会导致LED 电流的变化。
在面对这一问题时,目前比较常见的办法就是采用多支路均流技术,该技术可采用集成三极管保持每路LED 电流一致。
这些三极管在相同温度环境下、相同工艺条件生产出来的13 值一样,可以保证每路电流基本一样,其应用示意图如下图所示:
LED 串的均流
然而,LED 个体之间的正向压降变化范围比较大,由VF-IF 曲线可知,VF 的微小变化会引起较大的IF 变化,从而引起亮度的较大变化。
所以采用恒压源驱动不能保证LED 亮度的一致性,并且影响LED 的可靠性、寿命和光。
如何区分LED开关电源是恒流和恒压
如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。
为了让LED灯稳定工作,必须使用专门的开关电源,其一般分为恒流和恒压两种。
如果您不知道如何区分两者的区别,那么本文将为您提供帮助。
恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压,而输出端口的电流取决于负载电阻大小。
恒流开关电源,则可以在不同的载荷下提供相同的电流,而输出电压则会自动调整,以保持稳定。
在LED照明中,恒流驱动电源是常用的电源类型,因为它可以提供稳定的电流来驱动LED灯。
如果使用恒压电源,LED的电流可能会不稳定,从而导致灯炸或损坏。
区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法:电源规格参数当您购买任何一种开关电源时,规格参数将直接指明其是恒流还是恒压。
恒流开关电源的规格参数将包括输出电流和最大输出电压,而恒压则是包括输出电压和最大输出电流。
外观在大多数情况下,恒流和恒压开关电源从外观上看并无太大区别。
特别的,通常相同品牌的两种不同型号可能外观几乎一模一样。
但是,根据外壳上的标签或印刷手册,可能会指明其是恒流或恒压电源。
适用负载恒流开关电源适用于需要恒定电流的电路或设备,例如LED灯条,发光二极管等。
而恒压电源则适用于需要固定电压的电路或设备,例如计算机设备,移动充电器等。
稳定性和效率恒流电源通常比恒压更稳定。
因为它们提供相同的电流,无论负载如何变化,因此对于驱动LED照明系统来说,更高的稳定性和一致性可以确保更好的长期性能。
另一方面,由于恒流电源需要不断调整输出电压,所以存在一定的电能损耗,在效率方面可能会比恒压慢一些。
总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。
需要注意的是,从外观上看电源通常不能准确地确定其类型,必须查看规格参数或拆开电源以确定其类别。
总之,对于需要长期稳定工作的LED灯,恒流驱动电源是更好的选择,而恒压开关电源则适用于需要稳定电压的其他设备。
LED恒压和恒流驱动电源工作原理
LED恒压和恒流驱动电源工作原理
LED恒压和恒流驱动电源工作原理
LED线性恒流(CC)驱动电源具有电路简单、使用元器件数量少和EMI小的特点。
LED采用串联工作方式可以确保通过每只LED的工作电流一致,而LED恒压(CV)驱动LED并联使用时则不能确保通过每只LED的工作电流一致。
线性LED驱动电路的功耗可以用公式
(VIN-n×VF)×IF表示,公式中n表示LED负载串中的LED数,在LED负载电流等于或大于350mA的应用场合,线性LED驱动电路中的功率管需用散热片,加大了LED驱动电路的成本和体积。
(1)LED恒压驱动电源工作原理
LED负载恒压驱动电源工作原理图如图2所示,通过调节输出取样电阻RFB1和RFB2的取值,可以调节输出电压数值。
由于LED的发光色温、输出流明数和LED的正向工作电流有关,为稳定LED光输出,实用中不宜采用恒压LED驱动工作方式。
LED灯为什么要用恒流电源供电,用恒压电源会有什么问题
LED灯为什么要用恒流电源供电,用恒压电源会有什么问题LED灯与传统的白炽灯或者节能灯相比有明显优势,比如发光效率高,节能性能好,寿命长等。
但是LED照明灯一般需要设计专用的恒流驱动电源,常见的直流恒压电源虽然也可以点亮LED灯,但是在实际的应用中一般不使用普通的直流恒压电源驱动,为什么不使用直流恒压源而要使用恒流源驱动呢?这是由LED发光二极管的伏安特性和温度特性决定的,首先要说的是伏安特性,发光二极管的伏安特性与普通二极管基本相同,即正常发光状态下流过它的电流与加在这两端的电压成非线性关系,在正向电压供电的情况下发光二极管的伏安特性比普通二极管还要“陡峭”一些,就是说同样电压波动的情况下发光二极管的电流波动比普通二极管还要大。
这样正常发光状态下当两端电压发生并不大的变动时,就会导致电流发生很大的变化,而过大的电流会导致发光二极管损坏。
所以保证正常工作状态的发光二极管电流稳定就很重要。
讲到这里,估计有些同学可能会问,我们如果能保证恒电压源电压稳定无波动,是不是就可以使用恒压源给LED供电呢?其实即使能保证恒压电流电压稳定也不行,这里涉及到的情况比较多,也比较复杂。
比如像下面图中排列的照明灯,先是三个发光二极管串联,之后再用这样三个串联的进行多组并联,由于制造工艺很难保证每个二极管的特性都一样,所以这样联接的LED灯每个串路表现出来的伏安特性会有差别,这样即使给每个串路两端供同样电压也可能出现发光亮度不均匀的情况。
而且对于一些电池供电的LED照明灯,随着工作时间的增加,电池输出电压很难保证无波动。
还有一种情况就是温度特性的影响,LED灯具有负温度特性,当工作温度升高时它的PN结间电阻会减小,导通电压也随之减小,正向伏安特性曲线会左移,就像下图中虚线所示的那样,这样在同样电压的情况下,它的工作电流就会增大,而工作电流增大又反过来继续促使其温度升高,这种恶性循环会导致它的控制电流失控,最终损坏LED,所以为了应对这种情况,也需要使用恒流源进行供电。
恒压恒流LED照明驱动原理
现在有关这个问题有很多各种不同似是而非的说法,有人说:在led伏安特性上,电压定了,电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电,而LED串联时就应该采用恒流电源供电;有人说,因为LED是恒流器件,所以要用恒流源供电;有人说,采用市电供电时就应该采用恒压电源供电,采用蓄电池供电时,就应该采用恒流电源供电。
至于为什么这样要求,似乎谁也说不明白。
那么,到底是应该采用恒压电源,还是恒流电源供电呢?首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比,而且一些LED的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流,例如①5为20mA 1W勺为350mA等,但这并不等于LED只能工作于这些额定电流,更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号,电流从350mA加大到700mA功率就从iWm大成3W所以这个LED可以工作在350-700mA 之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1. LED的伏安特性LED的中文名字就是发光二极管,所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
假如用干电池或蓄电池供电,那么因为LED伏安特性的非线性,很小的电压变化就会引起很大的电流变化,上图中电源电压在 3.3V时正向电流为20mA的LED如果用3节干电池供电,新的电池电压超过 1.5V,3节就是4.5V,LED的电流就会超过100mA很快就会烧坏。
对于1W的大功率LED也是如此,图2是某公司1W勺LED伏安特性,而一个12V蓄电池的电压,在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%从伏安特性上可以看出,电源电压的10%的变化(3.4V-3.1V ),就会引起正向电流的 3.5倍的变化(从350mA变到100mA。
从LED原理分析用恒流供电还是恒压供电
从LED原理分析用恒流供电还是恒压供电LED(Light Emitting Diode)是一种半导体器件,通过电子和空穴的复合辐射出可见光。
在探讨LED供电方式时,我们需要考虑其工作原理以及需要满足的电流和电压条件。
首先,我们来了解一下LED的工作原理。
当LED器件正向偏置时,电流通过LED管芯,从而使得电子和空穴重新复合。
在这个复合过程中,能量会以光子的形式辐射出来,从而产生可见光。
这就是LED的发光原理。
可以看出,LED发光的前提是通过管芯注入合适的电流。
接下来,我们来探讨用恒流供电和恒压供电中哪一种更适合LED。
一方面,LED的亮度和电流之间有着密切的关系。
亮度随电流的增加而增加,但过高的电流会导致LED出现过载现象,影响其寿命和稳定性。
另一方面,LED是一种电压敏感型元件,电压的变化会造成LED的电流变化,从而影响亮度和稳定性。
综上所述,针对LED的特点和工作原理,我们可以得出以下结论:1.恒流供电:由于LED亮度与电流之间的线性关系比较稳定,因此恒流供电是一种可行的选择。
通过恒流供电,可以确保在合理范围内提供稳定的电流,以保证LED的亮度和寿命。
2.恒压供电:尽管LED对电压的响应比较敏感,但在一些特定应用场景下,恒压供电也是可行的。
例如,当需要供电给多个串联或并联的LED 时,可以采用恒压供电方式,以确保每个LED上都有稳定的电压。
另外,值得注意的是,无论是恒流供电还是恒压供电,都需要考虑使用合适的电源和电流或电压控制器。
恒流供电需要选择合适的驱动电流控制器,以保持恒定的电流;恒压供电则需要使用合适的电源电压控制器,以保持稳定的电压。
综上所述,从LED的工作原理和特点来看,恒流供电是更为常见和合理的选择。
然而,在特定的应用场景下,恒压供电也是可行的,并且在多个LED链接时也是需要考虑的供电方式。
无论采用哪种方式,都需要确保提供稳定的供电,以确保LED的亮度、寿命和稳定性。
关于LED驱动电源恒压与恒流区别的解析
... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化,而流过负载的电流不变。
恒压电源是流过负载的电流变化时,电源电压不发生变化不要简单的用欧姆定律来理解,电源不是直接接负载,中间都有个电路。
2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。
“恒定”的前提是在一定范围内。
对于“恒流”就是输出电压要在一定范围内,对于“恒压”就是输出电流要在一定范围内。
超出这个范围“恒定”就无法保持。
因此恒压源会设定输出电流档(最大可输出)的参数。
其实电子世界里根本没有“恒定”这个东西,所有电源都有负载调整率(load regulation)这个指标。
以恒压(电压)源为例:随着你负载的加大,输出电压一定是下降的。
3.恒压源和恒流源在定义上的区别:1)恒压源在允许的负载情况下,输出的电压是恒定的,不会随负载的变化而变化。
通常应用于小功率LED模块,小功率LED灯条用的比较多。
恒压源就是我们常说的稳压电源,能保证负载(输出电流)变化的情况下,保持电压不变。
2)恒流源在允许的负载情况下,输出的电流是恒定的,不会随着负载的变化而变化,通常应用在大功率LED和高档小功率产品上。
*如果从寿命上考良的话,恒流源LED驱动比较好一点。
恒流源是在负载变化的情况下,能相应的调整自己的输出电压,使输出电流保持不变。
我们见到的开关电源基本上都是恒压源,而所谓的“恒流型开关电源”则是在恒压源的基础之上,在输出上加一个小阻值的采样电阻,通过反馈到前级去控制来进行恒流控制。
4.如何从电源参数上识别是恒压源还是恒流源呢?可以从电源的label上看:如果他标识的输出电压是一个恒定的值(如Vo=48V),就是恒压源;如果标识的是一个电压范围(如Vo为45~90V),可以确定这是个恒流源了。
5.恒压源与恒流源的优缺点:恒压源能够为负载提供恒定的电压,理想的恒压源内阻为零,不能短路:恒流源可以为负载提供恒定的电流,理想的恒流源内阻为无穷大,不能开路。
发光二极管的驱动方式中,恒压和横流哪种好?
发光二极管的驱动方式中,恒压和横流哪种好?
恒流和恒压驱动是LED驱动的两种常用技术方案。
恒压驱动中,LED和限流电阻串联在一起,整体接在恒定的电压中;恒流驱动中,输出的电流为恒定的流过LED的电流都是一致的,亮度比较均匀。
从驱动方案上,恒流和恒压无所谓好坏,只有哪种方案最适合。
下面介绍这两种方案。
1 恒压驱动型这种方式适用于驱动LED数量比较少的情况,每一个LED都接一个限流电阻,防止电流过大将LED烧坏。
由于LED具有正向导通压降,并且每一个LED的正向导通压降都不同,就导致流过每个LED的电流都不相同,所以LED的亮度可能存在轻微的差异。
电源指示灯、状态指示灯都是通过这种方式所实现的。
驱动电路如下图所示。
总之,这种方式适用于驱动数量较少的情形,并且并联支路发生故障后,不会影响其他支路的LED。
2 恒流驱动型恒流驱动在LED照明行业比较常用,在驱动LED数量比较多时这种方式可以使流过LED 的电流相同,使发光亮度比较一致。
恒流源驱动器输出的电流是恒定的。
电路框图如下图所示。
这种驱动方式适合于驱动较多数量的LED,电流一致,亮度均匀,但是缺点就是当其中一个LED发生故障时,其他所有LED都会熄灭。
综上,这两种方式都用于驱动LED,并无好坏之分。
恒压方式适合于驱动较少数量的LED;而恒流方式适合驱动较多数量的LED。
这两种方式各有优缺点。
LED驱动电源介绍
LED驱动电源介绍LED驱动电源是指为LED灯具提供稳定电流或电压的电源装置,其主要功能是将交流电转换为直流电,并对LED灯具进行恒流或恒压控制,以确保LED灯具的正常运行。
下面将从LED驱动电源的分类、工作原理、特点及应用领域等方面进行介绍。
一、分类根据输出电流或电压的稳定性,LED驱动电源可以分为恒流型和恒压型。
1.恒流型:恒流型LED驱动电源是指在输出端保持恒定电流,无论LED串联数量的变化,输出电流保持不变。
这种驱动电源适用于需要恒定电流驱动的LED灯具,如LED灯条、投光灯等。
2.恒压型:恒压型LED驱动电源是指在输出端保持恒定电压,无论LED串联数量的变化,输出电压保持不变。
这种驱动电源适用于需要恒定电压驱动的LED灯具,如LED灯泡、LED模块等。
二、工作原理1.输入电源滤波:LED驱动电源通常采用交流电源输入,首先需要进行电源滤波,以消除输入电源中的干扰和噪声。
2.整流:经过电源滤波后,交流电源被整流电路转换为直流电源,保证后续电路工作的稳定性。
3.能量存储与转换:在LED驱动电源中,通常会采用开关电源的设计,通过开关管与电感器件实现能量的存储与转换。
在开关管导通时,电感器件储存电能;在开关管断开时,储存的电能转移到输出端,为LED灯具提供工作电流或电压。
4.输出电流/电压的控制:为了确保LED灯具的正常工作,驱动电源需要对输出电流或电压进行控制。
恒流型LED驱动电源通常通过反馈电路控制输出端的电流,保持恒定,而恒压型LED驱动电源则通过反馈电路控制输出端的电压,保持恒定。
三、特点1.高效率:LED驱动电源通常采用开关电源的设计,工作效率较高,能够将电能转换为LED灯具所需的电流或电压,减少能量的浪费。
2.安全可靠:LED驱动电源采用多重保护设计,如过载保护、短路保护、过温保护等,能够保障LED灯具的正常工作,提高使用寿命。
3.调光性能好:LED驱动电源通常支持调光功能,可以根据需要调整LED灯具的亮度,满足不同场景和需求。
照明用恒流与恒压驱动电源探讨
照明用恒流与恒压直流驱动电源的探讨分享人:黄可可摘要:随着近年来LED照明产业的不断发展和被大众一致看好的情势下,各类LED 周边业务产品也得到了很大发展,比如户外LED点阵屏,电脑背光源,商业大楼装饰照明系统,无一例外都用到LED照明。
所以作为LED照明质量的核心之一驱动电源也是近年来各个企业以及后起只秀争相涉及的领域。
LED整个产业链包括芯片、外延、封装和应用等几个领域,其中市场上形形色色的各类电源IC 和驱动IC也间接反映出这个行业的朝气蓬勃。
本课题主要针对LED驱动电源—恒流源与恒压源进行探讨。
对两者的应用、技术特点、优缺点进行初步介绍。
技术领域:LED电源按驱动方式可以分为两大类:恒流式和稳压式驱动。
目前这两种方式的电源大多采用PWM控制方式设计的。
1)所谓恒压式电源的在允许的负载情况下,输出的电压是恒定的,不随负载的变化而变化,通常应用在小功率的LED模组,小功率LED护栏灯、洗墙灯等方面比较多。
2)恒流式电源在允许的负载情况下,输出的电流是恒定的,电流不会随负载的变化而变化,通常应用在大功率的LED产品比如LED日光灯照明,替换卤钨灯的LED射灯等领域。
在大功率Led照明中采用恒流源主要是由LED的元件特性决定的。
因为LED 在发热的时候结电压会下降,也就是说LED是负温度系数的元件,如果是恒流那就能保证LED的亮度在温度不一样的情况下差不多一致。
如果用恒压源驱动的话一旦温度增高(必然会发生)后,电流也会加大,电流加大又会导致温升增大,这就形成一个恶性循环。
长久下去不仅LED光衰严重,寿命将会大大地降低。
课题内容:一、 恒压源驱动简介:1、当稳压电路中的各项参数确定以后,输出的电压是固定的,而输出的电流却随着负载的增减而变化;2、稳压电路不怕负载开路,但严禁负载完全短路;3、以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均;4、 LED亮度会受整流而来的电压变化影响。
从LED原理分析用恒流供电还是恒压供电(精)
从LED原理分析用恒流供电还是恒压供电现在有关这个问题有很多各种不同似是而非的说法,有人说:在LED伏安特性上,电压定了,电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电,而LED串联时就应该采用恒流电源供电;有人说,因为LED是恒流器件,所以要用恒流源供电;有人说,采用市电供电时就应该采用恒压电源供电,采用蓄电池供电时,就应该采用恒流电源供电。
至于为什么这样要求,似乎谁也说不明白。
那么,到底是应该采用恒压电源,还是恒流电源供电呢?首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比,而且一些LED 的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流,例如Φ5为20mA,1W的为350mA 等,但这并不等于LED只能工作于这些额定电流,更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号,电流从350mA加大到700mA,功率就从1W加大成3W,所以这个LED可以工作在350-700mA之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1. LED的伏安特性LED的中文名字就是发光二极管,所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
假如用干电池或蓄电池供电,那么因为LED伏安特性的非线性,很小的电压变化就会引起很大的电流变化,上图中电源电压在3.3V时正向电流为20mA的LED,如果用3节干电池供电,新的电池电压超过1.5V,3节就是4.5V,LED的电流就会超过100mA,很快就会烧坏。
对于1W的大功率LED也是如此,图2是某公司1W的LED伏安特性,而一个12V蓄电池的电压,在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%。
从伏安特性上可以看出,电源电压的10%的变化(3.4V-3.1V),就会引起正向电流的3.5倍的变化(从350mA变到100mA)。
恒压恒流LED照明驱动原理
现在有关这个问题有很多各种不同似是而非的说法,有人说:在led伏安特性上,电压定了,电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电,而LED串联时就应该采用恒流电源供电;有人说,因为LED是恒流器件,所以要用恒流源供电;有人说,采用市电供电时就应该采用恒压电源供电,采用蓄电池供电时,就应该采用恒流电源供电。
至于为什么这样要求,似乎谁也说不明白。
那么,到底是应该采用恒压电源,还是恒流电源供电呢?首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比,而且一些LED的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流,例如Φ5为20mA,1W的为350mA等,但这并不等于LED只能工作于这些额定电流,更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号,电流从350mA加大到700mA,功率就从1W加大成3W,所以这个LED可以工作在350-700mA 之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1. LED的伏安特性LED的中文名字就是发光二极管,所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
图1. 小功率LED的伏安特性假如用干电池或蓄电池供电,那么因为LED伏安特性的非线性,很小的电压变化就会引起很大的电流变化,上图中电源电压在3.3V时正向电流为20mA的LED,如果用3节干电池供电,新的电池电压超过1.5V,3节就是4.5V,LED的电流就会超过100mA,很快就会烧坏。
对于1W的大功率LED也是如此,图2是某公司1W的LED伏安特性,而一个12V蓄电池的电压,在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%。
从伏安特性上可以看出,电源电压的10%的变化(3.4V-3.1V),就会引起正向电流的3.5倍的变化(从350mA变到100mA)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于LED驱动电源恒压与恒流区别的解析
1.恒流电源是电源电压发生变化,而流过负载的电流不变。
恒压电源是流过负载的电流变化时,电源电压不发生变化
不要简单的用欧姆定律来理解,电源不是直接接负载,中间都有个电路。
2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。
“恒定”的前提是在一定范围内。
对于“恒流”就是输出电压要在一定范围内,对于“恒压”就是输出电流要在一定范围内。
超出这个范围“恒定”就无法保持。
因此恒压源会设定输出电流档(最大可输出)的参数。
其实电子世界里根本没有“恒定”这个东西,所有电源都有负载调整率(load regulation)这个指标。
以恒压(电压)源为例:随着你负载的加大,输出电压一定是下降的。
3.恒压源和恒流源在定义上的区别:
1)恒压源在允许的负载情况下,输出的电压是恒定的,不会随负载的变化而变化。
通常应用于小功率LED模块,小功率LED灯条用的比较多。
恒压源就是我们常说的稳压电源,能保证负载(输出电流)变化的情况下,保持电压不变。
2)恒流源在允许的负载情况下,输出的电流是恒定的,不会随着负载的变化而变化,通常应用在大功率LED和高档小功率产品上。
*如果从寿命上考良的话,恒流源LED驱动比较好一点。
恒流源是在负载变化的情况下,能相应的调整自己的输出电压,使输出电流保持不变。
我们见到的开关电源基本上都是恒压源,而所谓的“恒流型开关电源”则是在恒压源的基础之上,在输出上加一个小阻值的采样电阻,通过反馈到前级去控制来进行恒流控制。
4.如何从电源参数上识别是恒压源还是恒流源呢?
可以从电源的label上看:如果他标识的输出电压是一个恒定的值(如Vo=48V),就是恒压源;如果标识的是一个电压范围(如Vo为45~90V),可以确定这是个恒流源了。
5.恒压源与恒流源的优缺点:恒压源能够为负载提供恒定的电压,理想的恒压源内阻为零,不能短路:恒流源可以为负载提供恒定的电流,理想的恒流源内阻为无穷大,不能开路。
6.LED作为恒流工作的电子元器件(工作电压比较固定,其稍加偏移,就会使电流有很大的变化),只有采用恒流方式,才能真正保证亮度的一致和长寿命。
恒压式驱动电源在工作时,需要在灯具上加恒流模块或限流电阻,而恒流式驱动电源只是把恒压源的的恒流模块内置了。
