工厂供电复习资料(含答案)
工厂供电试题及答案
工厂供电试题及答案一、选择题1. 工厂供电系统中，以下哪项不是主要的供电方式？A. 单相供电B. 三相三线制供电C. 三相四线制供电D. 直流供电答案：D2. 在工厂供电系统中，以下哪种设备主要用于电能的分配？A. 变压器B. 断路器C. 配电柜D. 电动机答案：C3. 工厂供电系统中，为了提高功率因数，通常采用哪种设备？A. 电容器B. 电感器C. 电阻器D. 二极管答案：A二、填空题4. 工厂供电系统的设计应遵循___________、___________、___________的原则。
答案：安全、可靠、经济5. 工厂供电系统的电压等级通常包括___________、___________和___________。
答案：高压、中压、低压6. 工厂供电系统中，短路是指电路中___________之间的意外连接。
答案：两个或多个导体三、简答题7. 简述工厂供电系统中无功功率和有功功率的区别。
答案：有功功率是指在电路中实际做功的功率，它与电路中的电流和电压的乘积成正比，并且与电流和电压之间的相位差有关。
无功功率则是由于电路中存在电感或电容元件，导致电流和电压之间存在相位差而产生的功率，它不做实际功，但在交流电路中是必要的，因为它提供了磁场能量的存储。
8. 描述工厂供电系统中过载保护和短路保护的作用。
答案：过载保护的作用是在电路中的负载超过设计值时，防止电动机或电气设备因长时间过载而损坏。
短路保护则是在电路发生短路时，迅速切断电源，以防止设备损坏和可能引起的火灾。
四、计算题9. 假设一个工厂供电系统，已知变压器的额定容量为500kVA，变压器的效率为0.9，求变压器的输出有功功率。
答案：变压器的输出有功功率 = 额定容量× 效率= 500kVA × 0.9 = 450kW10. 一个工厂供电系统在最大负荷时的电流为800A，如果供电线路的电阻为0.5Ω，求线路上的最大电压降。
答案：线路上的最大电压降 = 电流× 电阻= 800A × 0.5Ω = 400V五、论述题11. 论述工厂供电系统在设计时需要考虑的主要因素。
工厂供电复习题答案
工厂供电复习题答案一、选择题1. 工厂供电系统中，以下哪个设备的主要作用是将电能转换为机械能？A. 变压器B. 电动机C. 发电机D. 断路器答案：B2. 在工厂供电系统中，下列哪项措施可以提高系统的功率因数？A. 增加无功功率B. 减少无功功率C. 增加有功功率D. 减少有功功率答案：B3. 工厂供电系统中，短路电流的计算对于以下哪项是必要的？A. 设备选型B. 能源消耗C. 环境影响D. 安全防护答案：A二、填空题1. 工厂供电系统中，________是保证供电可靠性的重要设备。
答案：备用电源2. 工厂供电系统中，________是实现电能分配的主要设备。
答案：配电柜3. 工厂供电系统中，________是用于保护电气设备不受过载和短路损害的设备。
答案：断路器三、判断题1. 工厂供电系统中，所有设备都应具备过载保护功能。
（）答案：正确2. 工厂供电系统中，功率因数越高，系统的电能利用效率就越高。
（）答案：正确3. 工厂供电系统中，无功功率对设备运行没有影响。
（）答案：错误四、简答题1. 简述工厂供电系统中的“三相四线制”供电方式的特点。
答案：三相四线制供电方式是指在三相电力系统中，除了三相电源线外，还增加了一条中性线。
这种供电方式可以提供两种电压等级，适用于工厂中不同电压等级的设备需求，同时中性线的存在可以减少三相不平衡电流，提高供电的稳定性。
2. 请解释工厂供电系统中的“谐波”是什么，并简述其对系统可能产生的影响。
答案：谐波是指在电力系统中，由于非线性负载的存在，使得电流或电压波形产生偏离正弦波形的现象。
谐波的存在可能会导致设备过热、电机效率降低、电能质量下降等问题，严重时还可能引发设备损坏或供电系统故障。
五、计算题1. 假设工厂供电系统中的电动机功率为100kW，功率因数为0.8，求电动机的视在功率。
答案：视在功率S = P / cosφ = 100kW / 0.8 = 125kVA2. 如果工厂供电系统中的变压器额定容量为500kVA，求变压器的额定电流（假设为三相四线制，电压为380V）。
工厂供电答案
《工厂供电》复习题一、单项选择题1.电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数2.中性点不接地的电力系统当发生单相接地时，正常相对地电压（D ）A. 升高为原来的3倍B. 降低为原来的3倍C. D.3、下列四个概念中，其中（ D ）所包含的范围最大。
A. 区域网B. 地方网C. 工厂供电系统D.电力系统4、如果中断供电在政治、经济上造成重大损失的称为（A ）A. 一级负荷B. 二级负荷C. 三级负荷D. 电力负荷5、负荷持续率表征（ C ）设备的工作特性A. 连续工作制B. 短时工作制C.断续周期工作制D. 长期工作制6、尖峰电流是指持续时间为（A ）的短时最大负荷电流。
A. 1~2sB. 2~5sC. 5~210sD. 10~15s7、下列为对称短路的是（ A ）A. 三相短路B. 两相短路C. 单相短路D. 两相接地短路8、无限大容量电力系统的特点是（ D ）A. 系统容量为无限大B. 母线电压恒定不变C. 系统阻抗为零D. 以上都对9、不是产生最大短路电流的条件是（B ）A. 短路回路为纯感性B. 短路前线路满载C.短路瞬间电压正好过零D. 短路瞬间电流为零10、下列属于二次设备的是（ B ）A. 电压互感器B. 继电器C. 熔断器D. 变压器11、断倒闸操作时，正确的顺序是（ B ）A. 先合QS,再合QF;先断QS,再断QFB. 先合QS,再合QF;先断QF,再断QSC. 先合QF,再合QS;先断QF,再断QSD. 先合QF,再合QS先断QS,再断QF12、电力变压器的通常使用的年限一般供电为（ B ）年A. 10B. 20C. 30D. 5013、某10/0.4KV变电所，总计算负荷为140KV A，其中一、二级负荷730KV A, 到主变压器的台数和容量宜怎样选择（ C ）A. 一台2000KV AB. 两台800KV AC. 两台1000KVAD.两台700KV A14、电流互感器工作时，其（ C ）A. 一次侧不得开路B. 一次侧不得短路C. 二次侧不得开路D. 二次侧不得短路15、电压互感器工作时，其（B ）A. 二次侧不得开路B. 二次侧不得短路C. 一、二次侧都不能装设熔断器D. 一次侧有一端必须接地16、如果装设两台主变的工厂总降变电所的电源线路较长，发生故障和停电机会较多，变压器不需要经常切换，则它的电路图为（ A ）A. 一次侧内桥式，二次侧单母分段B. 一次侧外桥式，二次侧单母分段C. 一、二次侧均采用单母分段D. 一、二次侧均采用双母分段17、属于变压器外部故障的是（C ）A. 绕组间短路B. 线圈碰铁心C. 引出线绝缘套管间是相间短路D. 绕组层间短路18、自动重合装置一次ARD允许重合闸（A ）次A. 1B. 2C. 3D. 无限制19、电气上的“地”是指在单根接地体或故障点（B ）处。

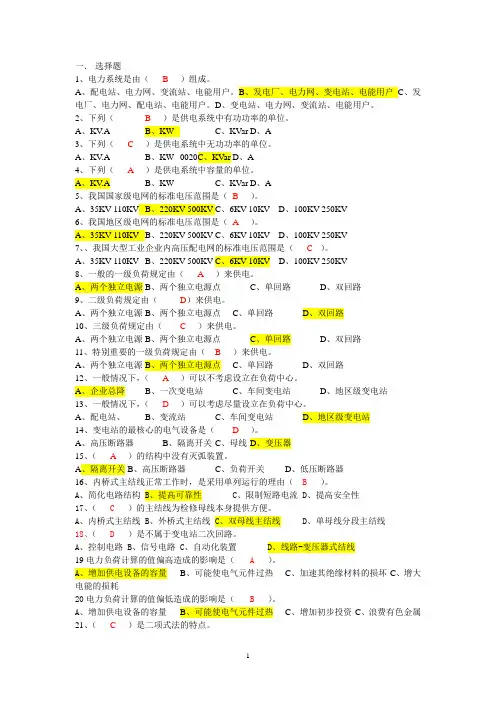

工厂企业供电复习题(有答案)
一．选择题1、电力系统是由（ B ）组成。
A、配电站、电力网、变流站、电能用户。
B、发电厂、电力网、变电站、电能用户C、发电厂、电力网、配电站、电能用户。
D、变电站、电力网、变流站、电能用户。
2、下列（B）是供电系统中有功功率的单位。
A、KV.AB、KWC、KVarD、A3、下列（C）是供电系统中无功功率的单位。
A、KV.AB、KW 0020C、KVarD、A4、下列（A）是供电系统中容量的单位。
A、KV.AB、KWC、KVarD、A5、我国国家级电网的标准电压范围是（B）。
A、35KV-110KVB、220KV-500KVC、6KV-10KVD、100KV-250KV6、我国地区级电网的标准电压范围是（A）。
A、35KV-110KVB、220KV-500KVC、6KV-10KVD、100KV-250KV7、、我国大型工业企业内高压配电网的标准电压范围是（C）。
A、35KV-110KVB、220KV-500KVC、6KV-10KVD、100KV-250KV8、一般的一级负荷规定由（A）来供电。
A、两个独立电源B、两个独立电源点C、单回路D、双回路9、二级负荷规定由（D）来供电。
A、两个独立电源B、两个独立电源点C、单回路D、双回路10、三级负荷规定由（C）来供电。
A、两个独立电源B、两个独立电源点C、单回路D、双回路11、特别重要的一级负荷规定由（B）来供电。
A、两个独立电源B、两个独立电源点C、单回路D、双回路12、一般情况下，（A）可以不考虑设立在负荷中心。
A、企业总降B、一次变电站C、车间变电站D、地区级变电站13、一般情况下，（ D ）可以考虑尽量设立在负荷中心。
A、配电站、B、变流站C、车间变电站D、地区级变电站14、变电站的最核心的电气设备是（D）。
A、高压断路器B、隔离开关C、母线D、变压器15、（A）的结构中没有灭弧装置。
A、隔离开关B、高压断路器C、负荷开关D、低压断路器16、内桥式主结线正常工作时，是采用单列运行的理由（ B ）。
《工厂供电》试题库
第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。
答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。
答案：发电厂，变电所，电力用户4、工厂供电是指。
答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。
答案：安全，可靠，优质，经济6、配电所的任务是。
答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。
答案：电压，频率8、中性线（N线）的三大功能是、、。
答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。
答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。
答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。
答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。
答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。
答案：线路电压±5%~±10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。
答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。
（）答案：√2、变电所与配电所的区别是变电所多了变换电压的功能。
（）答案：√3、中性点接地是保护接地。
（）答案：⨯4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。
（）答案：⨯三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。
工厂供电复习资料
工厂供电复习资料第1章引论（1-48）1.1电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。
（对）2.电力系统由发、变、输、配、用五部分组成。
（对）3.变电，包括升压变电、降压变电。
（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
（对）5.电网由电力线路、变配所组成。
（对）6.电力线路按其架设方法可分为架空线路和电缆线路。
（对）7.变配所是配电所的别称。
（错）8.配电所是改变电压的地方。
（错）9.变电所是分配电能的地方。
（错）10.电能最大的用户是同步电动机。
（错）1.2电力系统额定电压（11-20）11电能的质量指标有：a、电压B.频率C.电流D.功率【答案：a，b】12电网额定电压是指线路的额定电压。
（是）13负载的额定电压与线路的额定电压不同。
（错误）14发电机的额定电压高于线路的额定电压（）a．1%b．3%c．5%d．10%[答：C]15变压器原边接线路时额定电压与线路额定电压不同。
（错）16变压器原边接发电机时额定电压与发电机的不同。
（错）17变压器副边接负载时额定电压比负载的高出a、 1%b.3%c.5%d.10%【答案：c】18.变压器二次侧与线路连接时，额定电压高于线路电压a．1%b．3%c．5%d．10%[答：D]19线路的额定电压是指线路首端、末端的平均电压。
（对）20.同一电压线的电压允许偏差一般为±10%。
（错）1.3电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。
（对）22中点接地系统的可靠性较好。
（错）23中点不接地系统的经济性较差。
（对）24中性点不接地系统包括中性点不接地系统和中性点阻抗接地系统。
（对）25小电流接地方式包括中性点不接地。
（错）26大电流接地方式包括中点接地一种。
（对）27中性点不接地系统发生单相接地时，两个完整相的端部电位上升到线路电压水平。
（右）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。
工厂供电试题及答案
工厂供电试题及答案一、单选题1. 工厂供电方式是指将电力由电力公司传递给工厂的方式。
以下哪种供电方式是最常见的？A. 直供电B. 变压器供电C. 发电厂供电D. 逆变器供电答案：A. 直供电解析：直供电是指电力公司直接将电力传递给工厂，是最常见和常用的供电方式。
2. 工厂供电的电压等级一般是多少？A. 220VB. 380VC. 110VD. 480V答案：B. 380V解析：工厂供电的电压等级一般为380V，适用于大多数工业设备和电器的运行。
3. 工厂供电的电流是由哪个参数决定的？A. 电压B. 功率C. 频率D. 电阻答案：B. 功率解析：工厂供电的电流大小与工厂设备的功率有关，功率越大，所需电流越大。
4. 下面哪些设备需要三相供电？A. 空调B. 电动机C. 电视机D. 电脑答案：B. 电动机解析：电动机通常需要三相供电，以满足其起动和运行所需的功率。
二、填空题1. 工厂供电的主要方式为______供电。
答案：直供电2. 工厂供电的电流大小与工厂设备的______有关。
答案：功率3. 工厂供电的电压等级一般为______V。
答案：3804. 三相供电主要用于驱动______。
答案：电动机三、简答题1. 请简述工厂供电的安全措施。
答案：工厂供电的安全措施包括以下几点：- 进行电气装置的绝缘和接地，确保电流正常流动，避免电击事故的发生。
- 安装漏电保护器，及时检测和切断漏电情况，防止漏电造成的人身伤害和火灾。
- 定期对电气设备进行维护和检修，确保其正常运行和安全可靠。
- 进行定期巡检和安全培训，提高员工的安全意识，减少事故的发生。
2. 请简述工厂供电的节能措施。
答案：工厂供电的节能措施包括以下几点：- 对电气设备进行能效评估，选择高效节能的设备和系统。
- 进行定期的设备维护和保养，减少设备的能耗。
- 合理安排生产计划，避免低效的重复生产和停机时间过长。
- 进行用电监测和统计，全面了解用电情况，发现和解决能耗高的问题。
工厂供电复习资料
《工厂供配电系统检修》复习资料一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点直接接地，一种是中性点经阻抗接地，再有一种是中性点不接地。
我国220/380V低压配电系统广泛采用中性点中性点直接接地运行方式。
2.经济截面是指即使线路的年运行费用接近最小而又适当考虑有色金属节约的导线面积。
3.雷电过电压的基本形式有直接雷击，间接雷击，高电位侵入或雷电波侵入。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于同级电网额定电压5% 。
当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相同 , 当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相同。
6.工厂供电系统的过电流保护装置有熔断器保护，低压断路器保护，继电保护。
7.变配电的任务是接受电能、变换电压和分配电能。
8.高压线路的接线方式放射式，树干式，环形。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有荧光灯，高压汞灯和高压钠灯等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是埋入地中。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
工厂供电复习题精选文档
标准答案是：ABCD。
3、电压互感器的误差主要是变比误差和角误差，其产生原因是（
A. 原副绕组电阻及漏抗?
B. 空载电流?
C. 二次负载电流大小?
D. 功率因数COSф2
标准答案是：ABCD。
第七阶段测试
一、单选
1、容量在10000KVA以上的变压器必须装设（
A. 瓦斯保护?
B. 纵差保护?
C. 变压器供电部分过电压短路?
D. 变压器相间、层间、匝间短路
标准答案是：D。
二、多选
1、工厂变配电所对电气主接线要求是（
A. 可靠性?
B. 灵活性?
C. 操作方便?
D. 经济性
标准答案是：ABCD。
2、电流互感器产生误差有变比误差、角误差，其原因是（
A. 一次电流大小有关?
B. 铁芯质量有关?
C. 结构尺寸有关?
4、内部过电压分为（
A. 操作过电压?
B. 切合空长线路?
C. 弧光接地过电压?
D. ．工频过电压
标准答案是：AD。
第三阶段测试
一、单选
1、某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（
A. 10KV?
B. ?
C. 11KV?
D.
标准答案是：D。
2、某35KV变电所,向较远的工厂供电,其变压器容量为1000KVA二次额定电压为（
D. 工频过电压
标准答案是：A。
2、.三绕组变压器的零序保护是（ Ｄ ）和保护区外单相接地故障的后备保护
A. 高压侧绕组?
B. 中压侧绕组；?
C. 低压侧绕组?
D. 区外相间故障的后备保护。
标准答案是：D。
工厂供电(模拟试题及答案)(学习资料)
工厂供电答案在后面显示模拟试题一模拟试题一、填空题15题1、工厂供电的基本要求是_______，_______，_______，_______。
2、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
3、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。
4、短路计算的常用方法有：、。
5、接地体就是。
接地线就是。
接地装置就是6、低压线路的结线方式主要有，，。
7.电气装置的接地分为、和三种。
8、工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
9、电流互感器的接线方式主要有、、和。
10、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级，分别是：、和。
11、我国普遍采用的确定用电设备组计算负荷的方法，主要是和。
是国际上通用的确定计算负荷的方法，最为简便实用。
的应用局限性较大，但在确定设备台数较少而容量差别悬殊的分支干线的计算负荷时，较之合理，且计算也较简便。
12、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。
13、按规定，裸导线A、B、C三相涂漆的颜色分别对应为、、三色。
14.短路的形式有，，，。
15、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
二、判断题：92题1 （）电力系统由电厂、电网、用户三部分组成。
2 （）电力系统由发、变、输、配、用五部分组成。
3 （）电网的作用是将电能从发电厂输送、并分配到电能用户。
4 （）发电厂最重要的设备是发电机。
5 （）发电厂最重要的设备是变压器。
6 （）发电厂最重要的设备是断路器。
7 （）电网由电力线路、变配所组成。
8 （）电力线路的功能是输电。
9 （）变配所的功能是变电、配电。
工厂供电总复习（含答案）
⼯⼚供电总复习（含答案）⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求：安全、可靠、优质、经济。
2、发电⼚按其所利⽤的能源不同，主要分为⽔⼒发电、⽕⼒发电、和核能发电。
3、电⼒系统的中性点运⾏⽅式：有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、⼯⼚⾃备电源有柴油发电机组⾃备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电⽓设备的端电压与额定电压之差⼆、选择题，每题3分，共15分。
1、具有总降压变电所的⼯⼚供电系统的进线电压，⼚区⾼压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后，故障相电压为----------------，⾮故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与⽆功损耗D．平均负荷与可靠性三、判断题：1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。
工厂供电复习资料.doc
简答题2、中性线、保护线和保护中性线有什么区别？有什么作用？我国的220/380V低压配电系统，广泛采用中性点直接接地的运行方式（1）中性线（N线）：其功能一是用来接采用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流利单相电流，三是减小负荷中性点的电位偏移。
（2）保护线（PE线）：是为保障人身安全、防止发生触电事故用的专用线。
（3）保护中性线（PEN线）：兼有中性线和保护线的功能。
在我国通称为“零线”，俗称“地线”。
3、内桥式、外桥式的概念及适用场所不同。
内桥式：其一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在线路断路器QF11和QF12 的内侧，靠近变压器。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：用于电源线路较长因而发生故障和停电机会较多，而所内变压器不需经常切换的总降压变电所。
外桥式：其一次侧的高压断路器QF10也跨接在两路电源进线之间，但处在线路断路器QF11和QF12的外侧，靠近电源方向。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：与内桥式比，适用于电源线路较短而变电所昼夜负荷变动较大、经常切换变压器的总降变。
45、在采用高压隔离开关•断路器的电路中，送电时、停电时应如何操作? 送电时：先合隔离开关，后合高低压断路器停电时：先断高低压断路器，后断隔离开关6、电气平面图上配电线路标注的BLV.500・（3*120+l*70+PE70） PC80-WC是什么含义？a b-c（d*e +f*g +PEh） i- jka:线缆编号b:线缆型号c:并联电缆或线管根数（1根就省略）d:相线根数e:相线截而（mm2）f:N线或者PEN线根数g:N线或者PEN线截面（mm2） h: PE线截面（mm2） i：线缆敷设方式代号（见下表）j：线缆敷设部位代码k:线缆敷设高度（m）BLV-500-（3*120+l*70+PE70） PC80-WC:表示电缆线路编号为BLV,电缆型号为500V, 1根电缆并联，每根电缆有3根相线芯，截面为120mm2, 有1根中性线芯，截而为70mm2,另有一根保护线芯，截面也为70mm2,敷设方式为穿硬塑料管敷设，管内径为80mm,暗敷在墙内，电缆敷设高度离地3.5m判断题：1、变电所的任务：从电力系统受电、经过变压，再分配电能。
工厂供电复习参考
（1） 总的等效三相计算负荷 因 B 相的有功计算负荷最大，故取 B 相计算等效三相计算负荷，由此可得
P30 3P30.B 3 28.6kW 85.8kW Q30 3Q30.B 3 9.38k var 28.1k var
22.7kV A 3 0.38kV 34.5 A 。
了解例题 3：3、已知某机修车间的金属切削机床组，拥有 380V 的三相电动 机 7.5kw3 台，4kw8 台，3kw17 台，1.5kw10 台。试用二项式法来确定机床组的 计算负荷。 解：由附录表 1 查得 b 0.14, c 0.4, x 5, cos 0.5, tan 1.73 。 设备总容量为 Pe=120.5kW。 x 台最大容量的设备容量为 Px=P5=7.5kW×3+4kW×2=30.5kW 有功计算负荷为 P30=0.14×120.5Kw+0.4×30.5Kw=29.1Kw 无功计算负荷为 Q30=29.1Kw×1.73=50.3kvar
εN ε
。
14、 我国目前普遍采用的确定用电设备组计算负荷的方法， 有需要系数法和二项 式法。 15、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合? 计算负荷的方法 ：需要系数法 ：确定计算负荷的基本方法,常用。 二项式法：设备台数少，容量差别悬殊时采用。 16、 用电设备组的有功计算负荷：P30 =K d ∗ Pe（需要系数(三台以下时 Kd ＝1)） 。 视在功率为： S30
解：
Sd 100MVA,
Sd 3U c1
Uc1 10.5kV,
I d2 0MVA 144.34kA 3 0.4kV
《工厂供电》试题库第一章)
第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。
答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。
答案：发电厂，变电所，电力用户4、工厂供电是指。
答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。
答案：安全，可靠，优质，经济6、配电所的任务是。
答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。
答案：电压，频率8、中性线（N线）的三大功能是、、。
答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。
答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。
答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。
答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。
答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。
答案：线路电压±5%~±10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。
答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。
（）答案：√2、变电所与配电所的区别是变电所多了变换电压的功能。
（）答案：√3、中性点接地是保护接地。
（）答案：⨯4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。
（）答案：⨯三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。
【VIP专享】工厂供电复习资料(含答案)
，原来的倍，变为相电压倍，原来的倍，不变，3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
A、计费测量，即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的？（）A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是（）。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是（）。
A、短路电流超过整定值时，动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
（）A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题（每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电复习资料(含答案)
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
《工厂供电》第五章至第九章复习资料
一、单项选择题1．短路保护的操作电源可取自（B ）。
A．电压互感器B．电流互感器C．空气开关D．电容器2．以下接地方式属于保护接地的系统是（B ）。
A．变压器的中性点接地B．电机的外壳接地C．把一根金属和地线相连3．避雷器是防止电侵入的主要保护设备，应与保护设备（A ）。
A．并联B．串联C．接在被保护设备后45678918．380/220V系统的三相四线制，中线截面为相线的（A ）。
A．0.5倍B．1倍C．2倍D．3倍19．电能生产、输送、分配及使用过程在（C ）进行。
A．不同时间B．同一时间C．同一瞬间D．以上都不对20．变压器二次额定电压是（D ）。
A．二次额定负载下的电压B．一次有额定电流时的电压C．一次有额定电压，二次有额定负载时的电压D．一次有额定电压，二次空载时电压21．变压器的接线组别表明（A ）间的关系。
A．两侧线电压相位B．两侧相电压相位C．两侧电流相位22．某变压器其U d%=4.5，其变压比为K=10/0.4当变压器容量达到额定值时其二次内部阻抗压降（ B ）。
A．450V B．18V C．9V D．36V23．变电所通常采用（A ）对直接雷击进行保护。
A．避雷针B．管型避雷器C．伐型避雷器D．消雷器24．变压器的避雷装置应该装设（B ）。
A．管型避雷器B．伐型避雷器C．氧化锌避雷器D．消雷器25．容量在10000kV A以上的变压器必须装设（B ）。
A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
26．定时限过流保护动作值是按躲过线路（A ）电流整定的。
A．最大负荷B．三相短路C．两相短路电流D．未端三相短路最小短路电流27．定时限过流保护动作时限级差一般为（A ）。
A．0.5秒B．0.7秒C．1.5秒D．3秒28．容量在（B ）kV A及以上的油浸式电力变压器应装设瓦斯继电器。
A．400 B．800 C．1000 D．750029．并列运行的变压器其容量为（C ）kV A及以上时应装设差动保护，以代替电流速断保护。
工厂供电复习资料
一、填空题1、电力系统由、、和组成。
2、发电机引出线导体的截面积按选择，而配电装置母线的截面积则是按选择的。
3、大型火力发电厂厂用电系统接线通常都根据的接线原则，采用的接线形式。
4、水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为。
5、在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是；当每相为多条矩形时，工程计算目的是。
6、高压断路器开断交流电路时，决定熄弧的基本因素是和。
电弧不再重燃的条件是。
7、发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量。
8、负荷中心一般有变电所或配电所，电压的升高或降低是通过来完成。
9、将发电厂的电能送到负荷中心的线路叫线路。
10、将负荷中心的电能送到各用户的电力线路叫线路。
11、在电力系统的内部，应尽可能的简化等级，减少层次，以节约投资与降低运行费用。
12、决定供电质量的主要指标有哪四个、、、。
13、负荷曲线是一种反应的曲线。
二、选择题1、变压器二额定电压是（）。
A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压，二次有额定负载的电压D 一次有额定电压，二次空载时的电压2、零序电流保护的特点是反应（）。
A 机间短路B 三相短路C 两相短路D 单机保护3、避雷器是防止电侵入的主要保护设备，应与保护设备（）。
A 并联B 串联C 接在被保护设备后4、下列设备在工作中属于工作接地（）。
A 避雷器B 电压互感器C 电动机D 变压器外壳5、熔断器与导线各电缆配合保护时，在短路条件下其熔体的额定电流应（）。
A 大于等于线路的正常负荷电流B 大于等于线路的最大负荷电流C 小于等于线路的最大允许电流D 小于等于线路的过负荷电流6、中性点经消弧线圈接地运行方式一般采用（）方式。
A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是（）。
A、由于系统运行方式改变及负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
A、计费测量，即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的？（）A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是（）。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是（）。
A、短路电流超过整定值时，动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
（）A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题（每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
（）2、需要系数是P30（全年负荷最大的工作班消耗电能最多的半个小时平均负荷）与Pe（设备容量）之比。
（）3、短路保护的交流操作电源一般可以取自电压互感器。
（）4、高压负荷开关是隔离高电压电源保证电气设备和线路安检。
（）5、为识别相序，三相交流系统中裸导线的涂色B相涂成绿色。
（）6、当供电系统发生故障时，离故障点远的保护装置要先动作。
（）7、预告信号表示在工厂电力供电系统的运行中，若发生了某种故障而使其继电保护动作的信号。
（）8、接地就是电气设备的某部分与大地之间做良好的电气连接。
（）9、光通（光通量）是以其发光体表面颜色来判定其温度的一个参数。
（）10、无功功率经济当量是指电力系统每减少lkvar无功功率，相当于电力系统所减少的有功功率损耗数。
（）四、问答题（每小题5分，共20分）1、电压调整的措施有哪些？2、简述电流互感器使用注意事项？3、简述电流速断保护的死区产生的原因及弥补方式？4、简要说明对断路器控制和信号回路的要求？五、计算题（第1小题5分，第2小题10分，共15分）1、试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。
2、已知某一班电器开关制造工厂用电设备的总容量为4500kW，线路电压为38 0V，试估算该厂的计算负荷。
(需要系数K d=0.35、功率因数cosφ=0.75、tanφ=0.88)六、综合能力与创新能力测试题（共20分）1、试根据下面的电路图，说明备用电源自动投入装置的原理。
（假设电源进线WL1工作，WL2为备用）（6分）2、根据下述工厂情况，分析确定主变台数和设计该厂降压变电所主接线方案，并说明变电所的合适位置和型式。
（14分）（1）工厂总平面图，如图所示。
（2）工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为5500h，日最大负荷持续时间为8h。
该厂除铸造车间、金工车间和锅炉房属二级负荷外，其余均属三级负荷。
低压动力设备均为三相，额定电压为380V。
照明及家用电器均为单相，额定电压为220V。
（3）供电电源情况：按照工厂与当地供电部门签订的供用协议规定，本厂可由附近一条35kV 的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ —120导线为等边三角形排列，线距为1m；干线首端（即电力系统的馈电变电电站）距离本厂约10km，该干线首端所装高压断路器1000MV A，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为2s。
为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度达100km，电缆线路总长度达80km。
厂房编号用电单位名称厂房编号用电单位名称1 铸造车间 6 热处理车间2 锻压车间7 装配车间3 金工车间8 焊接车间4 工具车间9 锅炉房5 电镀车间10 仓库参考答案：一、填空题（每小题1分，共15分）1、频率、电压；2、时间；3、电动效应、热效应；4、电离发生弧光；5、输送和分配；6、靠近；7、控制、一次电路；8、技术经济分析；9、人工呼吸法；10、直接照明型、均匀漫射型。
二、选择题（每小题2分，共20分）D、C、A、A、C、D、B、A、D、A三、判断题（每小题1分，共10分）√、√、×、×、√、×、×、√、×、√四、1、电压调整的措施有哪些？答：1）调压型变压器（2）减少系统阻抗（3）改变系统运行方式（4）三相负荷均衡（5）无功功率补偿。
（少答一项扣1分，只答正确一项得1分）2、简述电流互感器使用注意事项？答：1）电流互感器在工作时，其二次侧不得开路；2）电流互感器的二次侧有一端必须接地；3）电流互感器在连接时，注意其端子的极性。
（少答一项扣1分，只答正确一项得1分）3、简述电流速断保护的死区产生的原因及弥补方式？答：1）电流速断保护的死区：保护装置不能保护的区域。
由于电流速断保护的动作电流躲过了线路末端的最大短路电流，因此靠近末端的相当长一段线路上发生的不一定是最大短路电流（如两相短路电流）时，电流速断保护不会动作，这说明，电流速断保护不可能保护线路的全长。
（2分）为弥补死区得不到保护的缺陷，所以凡是装设有电流速断保护的线路，必须配备带时限的过电流保护，过电流保护的动作时间比电流速断保护至少长一个时间级差Δt=0.5～0.7s，而且前后级的过电流保护时间又要符合“阶梯原则”，以保证选择性。
（3分）4、简要说明对断路器控制和信号回路的要求？答：（1）能监视控制回路保护装置及其分、合闸回路的完好性；（2）分、合闸后应使命令脉冲解除，即能切断合闸或分闸的电源；（3）能示断路器正常分合闸的位置状态，自动分合闸有明显指示信号；（4）断路器的事故跳闸信号回路应，按“不对应原理”接线；（5）对有可能出现不正常工作状态或事故的设备，应装预告信号。
（少答一项扣1分，只答正确一项得1分）五、1、试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。
对于变压器：T1，一次侧额定电压值：6kV；二次侧额定电压值：230/400V (3分)对于变压器：T2，一次侧额定电压值：6.3kV；二次侧额定电压值：121kV (3分)对于变压器：T3，一次侧额定电压值：110kV；二次侧额定电压值：11kV (4分)2、已知某一班电器开关制造工厂用电设备的总容量为4500kW，线路电压为380V，试估算该厂的计算负荷。
(需要系数Kd=0.35、功率因数cosφ=0.75、tanφ=0.88)解：P30 =Kd Pe=0.35×4500=1575 kW（2分）Q30= tanφP30=0.88×1575=1386 kvar（2分）S30= P30 /cosφ=2098 KV A（3分）I30= S30/( U)=2098/(0.38 )=3187.7 A（3分）六、（共20分）1、试根据下面的电路图，说明备用电源自动投入装置的原理。
（假设电源进线WL1工作，WL2为备用）（6分）答：在假设条件下，断路器QF2断开，QF1闭合，相应的辅助触点QF11-2断开，QF13-4闭合，QF21-2闭合。
(2分)当工作电源WL1断电引起失压保护动作使QF1跳闸时，其常开触点QF13-4断开，使原已通电动作的时间继电器KT断电，(2分)但其延时断开触点尚未及断开，这时QF1的另一对常闭触点QF11-2闭合，使合闸接触器KO通电动作，使断路器QF2的合闸线圈YO通电。
使QF2合闸，而使备用电源WL2投入运行，恢复对变配电所的供电。
(2分)2、略。
14分。
