大学电路基础试卷
大学电工基础考试题及答案
大学电工基础考试题及答案一、选择题（每题2分，共20分）1. 电路基本定律中，描述电路中电压、电流和电阻之间关系的定律是（）。
A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 在交流电路中，电感元件的阻抗与频率的关系是（）。
A. 频率增加，阻抗减小B. 频率增加，阻抗增加C. 频率减小，阻抗减小D. 频率与阻抗无关答案：B3. 一个电路中的电流为5A，通过一个电阻为2Ω的电阻，根据焦耳定律，该电阻在10秒内产生的热量为（）。
A. 50JB. 100JC. 500JD. 1000J答案：C4. 理想变压器的原、副线圈的电压比与它们的（）之比相等。
A. 匝数B. 电阻C. 电流D. 电感答案：A5. 在三相交流电路中，线电压与相电压的关系是（）。
A. 线电压是相电压的√3倍B. 相电压是线电压的√3倍C. 线电压与相电压相等D. 线电压与相电压无关答案：A6. 一个电路的功率因数为0.8，表示该电路的（）。
A. 电流与电压相位差为45°B. 电流与电压相位差为30°C. 电流与电压相位差为60°D. 电流与电压相位差为90°答案：B7. 对于纯电容电路，当交流电源的频率增加时，电路的（）。
A. 阻抗增加B. 阻抗减小C. 电流增加D. 电压增加答案：B8. 在RLC串联电路中，若XL > XC，则该电路呈（）。
A. 纯电阻性B. 感性C. 容性D. 不确定答案：B9. 一个电路的总电阻为10Ω，其中包含一个4Ω和一个6Ω的电阻，这两个电阻可能是（）。
A. 串联B. 并联C. 串联或并联D. 不能确定答案：C10. 根据电磁波理论，无线电波的波长与频率成（）。
A. 正比B. 反比C. 无关D. 对数关系答案：B二、填空题（每题2分，共20分）11. 电路中的电位差是指任意两点间的________电压。
答案：电势差12. 电流的单位是________。
电路分析基础期末考试试题(卷)和答案解析
命题人： 审批人： 试卷分类（A 卷或B 卷） A大学 试 卷学期： 2006 至 2007 学年度 第 1 学期 课程： 电路分析基础I 专业： 信息学院05级 班级：姓名： 学号：一、(本小题5分) 求图示电路中a 、b 端的等效电阻R ab 。
1R R ab =R 2二、(本小题6分) 图示电路原已处于稳态，在t =0时开关打开， 求则()i 0+。
Ωi(0+)=20/13=1.54A三、( 本 大 题6分 ) 求图示二端网络的戴维南等效电路。
1Aabu ab =10v, R 0=3Ω四、(本小题5分) 图示电路中, 电流I =0，求U S 。
Us=6v五、(本小题5分) 已知某二阶电路的微分方程为 d d d d 2281210u tut u ++= 则该电路的固有频率(特征根)为____-2________和___-6______。
该电路处于___过_____阻尼工作状态。
六、(本小题5分) 电路如图示, 求a 、b 点对地的电压U a 、U b 及电流I 。
U a =U b =2v, I=0A.七、( 本 大 题10分 ) 试用网孔分析法求解图示电路的电流I 1、I 2、I 3。
I 1=4A,I 2=6A,I 3=I 1-I 2=-2A八、(本小题10分) 用节点分析法求电压U 。
UU=4.8V九、( 本 大 题12分 ) 试用叠加定理求解图示电路中电流源的电压。
+_3V4A 单独作用时，u ’=8/3V; 3V 单独作用时，u ’’=-2V; 共同作用时，u=u ’+u ’’=2/3V 。
十、( 本大 题12分 ) 试求图示电路中L R 为何值时能获得最大功率，并计算此时该电路效率100Smax ⨯=P P η%为多少。
L10VUoc=4v,R 0=2.4Ω;R L = R 0=2.4Ω时，获得最大功率Pmax ，Pmax ＝5/3W; P s =40/3W ，η＝Pmax/ P s =12.5%。
大学电路基础填空题
一、填空题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
2、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
3、 电位 具有相对性，其大小正负相对于电路参考点而言。
4、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
5、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
6、理想电压源输出的 电压 值恒定，输出的 电流值 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。
7、电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。
8、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。
9、直流电桥的平衡条件是 对臂电阻的乘积 相等；负载上获得最大功率的条件是 电源内阻 等于 负载电阻 ，获得的最大功率=min P U S 2/4R 0 。
10、如果受控源所在电路没有独立源存在时，它仅仅是一个 无源 元件，而当它的控制量不为零时，它相当于一个 电源 。
在含有受控源的电路分析中，特别要注意：不能随意把 控制量 的支路消除掉。
11、凡是用电阻的串并联和欧姆定律可以求解的电路统称为 简单 电路，若用上述方法不能直接求解的电路，则称为 复杂 电路。
12、以客观存在的支路电流为未知量，直接应用 KCL 定律和 KVL 定律求解电路的方法，称为 支路电流 法。
13、当复杂电路的支路数较多、回路数较少时，应用 回路 电流法可以适当减少方程式数目。
大学电路分析基础试题库汇编及答案
一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的 电流 的通路。
1-2.实现电能输送和变换的电路称为 电工 电路；实现信息的传输和处理的电路称为 电子 电路。
1-3. 信号 是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为 电流 。
2-2.习惯上把 正电荷 运动方向规定为电流的方向。
2-3.单位正电荷从a 点移动到b 点能量的得失量定义为这两点间的 电压 。
2-4.电压和电流的参考方向一致，称为 关联参考 方向。
2-5.电压和电流的参考方向相反，称为 非关联参考 方向。
2-6.电压和电流的负值，表明参考方向与实际方向 一致 。
2-7.若P>0（正值），说明该元件 消耗（或吸收） 功率，该元件为 负载 。
2-8.若P<0（负值），说明该元件 产生（或发出） 功率，该元件为 电源 。
2-9.任一电路中，产生的功率和消耗的功率应该 相等 ，称为功率平衡定律。
2-10.基尔霍夫电流定律（KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 代数和为零 。
2-11.基尔霍夫电压定律（KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 电压 代数和为零。
2-12.用u—i 平面的曲线表示其特性的二端元件称为 电阻 元件。
2-13.用u—q 平面的曲线表示其特性的二端元件称为 电容 元件。
2-14.用i—平面的曲线表示其特性的二端元件称为 电感 元件。
2-15.端电压恒为，与流过它的电流i 无关的二端元件称为 电压源 。
2-16.输出电流恒为，与其端电压u 无关的二端元件称为 电流源 。
2-17.几个电压源串联的等效电压等于所有电压源的 电压代数和 。
2-18.几个同极性的电压源并联，其等效电压等于 其中之一 。
2-19.几个电流源并联的等效电流等于 所有电流源的电流 代数和。
北京邮电大学年电路分析基础期末试题及答案
北京邮电大学2009 ——2010 学年第2学期“ 电路分析基础”期末考试试题4学分(B)考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。
学生必须按照监考教师指定座位就坐。
二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。
三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。
四、学生必须将答题内容做在试卷上，做在草稿纸上一律无效。
题号一二三四五六七八九十十一总分满分15 20 5 6 6 6 8 8 10 10 6得分阅卷教师15个空格，每空1分，15分）电路的理想化是有条件的，这个条件与所分析电路的工作特点有关。
集总参数电路假设实际电路的尺寸远______（大或小）于电路工作时的电磁波波长。
对于理想电压源而言，不允许_____（短或断）路。
对于具有n个节点，b条支路的平面电路，可列出______个独立的KCL方程。
互易性表示一个网络的激励和响应互换位置时，相同激励下的响应_______。
在电路中有许多电路元件成对偶关系，例如电阻R与电导G，那么对于电容C的对偶元件是________。
所有储能元件初始状态为零的电路对激励的响应称为______响应。
当二阶电路无外加激励，仅有初始储能时，若特征根为两个不等负实根，电路过度过程处于______状态。
二阶RLC串联电路，当R=_____时，电路发生等幅振荡。
9. 在正弦稳态电路中，若设某电感元件两端的电压()L u t 与流过该电感的电流()L i t 为非关联参考方向，则()L i t 超前()L u t ________°。
10. 在正弦交流稳态电路中，定义了如下几个功率：有功功率，无功功率，复功率和视在功率，其中不满足功率守恒定律的是__________。
11. 在正弦交流稳态电路中，总是消耗有功功率的元件是_________。
12. RLC 串联谐振电路的特性阻抗ρ=______。

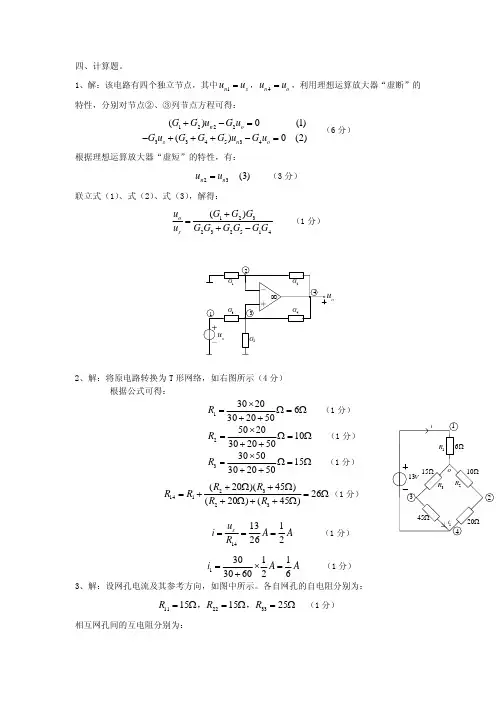

大学电路基础考试答案
（3）电路的时间常数 τ 用外加电压法求解图(c)所示单口网络的戴维南等效电阻
u u − 0.5u 3u + = 10 10 20 u 20 故 R0 = = Ω （1 分） i 3 20 1 10 τ = R0C = × s = s （1 分） 3 2 3 i=
（4）由初始值、稳态值和时间常数，写出对应变量的响应
根据理想运算放大器“虚短”的特性，有：
（6 分）
u n 2 = un 3
联立式（1） 、式（2） 、式（3） ，解得：
(3)
（3 分）
uo (G1 + G2 )G3 = us G2G3 + G2G5 − G1G4
（1 分）
2 G1 G2
4
∞
1 G3
3
uo
G4
us
G5
2、解：将原电路转换为 T 形网络，如右图所示（4 分） 根据公式可得：
( R2 + 20Ω)( R3 + 45Ω) = 26Ω （1 分） ( R2 + 20Ω) + ( R3 + 45Ω) u 13 1 i= s = A= A R14 26 2 i1 = 30 1 1 × A= A 30 + 60 2 6
（1 分）
45Ω
i1 4
20Ω
（1 分）
3、解：设网孔电流及其参考方向，如图中所示。各自网孔的自电阻分别为：
R11 = 15Ω，R22 = 15Ω，R33 = 25Ω
相互网孔间的互电阻分别为：
（1 分）
R12 = R21 = 0，R23 = R32 = 10Ω，R13 = R31 = −5Ω
每一网孔内所有电源电压升代数和分别为：
（1 分）
电路分析基础期末试卷A及参考答案
桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。
1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。
A 、5V B 、－5V C 、11V D 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。
A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。
A 、 1A B 、2A C 、－1AD 、 5A图24、如图2所示电路，I 1=( )。
A 、 B 、－1A C 、 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流装订线内请 勿答题源与任意二端元件( )，可以等效为电流源。
（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①，②，②，① C 、② ，①， ② ，① D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。
其独立电源置零是指（ ）。
A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、Ω B 、Ω C 、Ω D 、51Ω8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、D 、3A图5Ω4ab6VΩ6V 3V11、如图6所示单口网络相量模型的等效阻抗等于（ ） A 、(3+j4) ΩB 、 ΩC 、+ ΩD 、+ Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 B 、 C 、 D 、13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。
云南大学电路分析基础期末试题09A
云南大学2009至2010学年下学期 信息学院2009级本科《电路分析基础》期末考试（闭卷）试卷A满分100分 考试时间：120分钟 任课教师:学院： 专业： 学号： 姓名：题 号 一 二 三 四 五 总 分得 分一、 填空 （每空1分，共20分）1、 电流、电压是电路分析中最常用的两个基本变量，其中电压的定义式为u(t)= 。
2、 电感是存储磁能的元件，它的储能公式为w L (t)= 。
3、 电路分析的两种约束关系是元件约束（VAR ）和 。
4、 关联参考方向是指 。
5、 若已知某元件上 U ＝－3V 、I ＝2A ，且U 、I 取非关联参考方向，则其吸收的功率P ＝ 。
6、 理想变压器的主要特性是变电压、变电流、 。
7、 动态电路中初始状态均为零时，仅由施加于电路的激励所引起的响应称为 。
8、 电路等效互换的条件是_______________________________________。
9、 电路中任意闭合路径称为 。
10、 u(t)＝10 Cos (100πt-10°)(V)和i(t)=10 Cos (100πt+20°)(A)，u(t)与i(t)的相位差为 ；u(t)的相位比i(t)的相位 。
11、 5、电流i(t)=10 Cos (314t ＋60°)(A)的有效值相量为： 。
12、 i 1(t) = I 1m cos(ωt +θ1), i 2(t) = I 2m cos(ωt +θ2). 如果相位差2π12±=. 称u 1(t)与u 2(t)____________。
13、 利用并联电阻的 原理可以扩大电流表的量程。
14、 已知某电路的复功率为3040~j S +=(VA),则其视在功率S 为 。
15、 在电路分析中，若计算出某支路电流正值时，说明电流的参考方向与实际方向 。
16、 定值电流4A 从t=0时开始对电容充电，u C (0)=0V, C=2F ，在10S 后电容的储能是 焦耳。
电路分析基础(第二版)试题库及答案(大学期末复习资料)
第1章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做，通常由、和三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行、和；电子技术的电路主要功能则是对电信号进行、、和。
3、实际电路元件的电特性而，理想电路元件的电特性则和。
无源二端理想电路元件包括元件、元件和元件。
4、由元件构成的、与实际电路相对应的电路称为，这类电路只适用参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为电。
6、是电路中产生电流的根本原因，数值上等于电路中的差值。
7、具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为，它只存在于内部，其参考方向规定由电位指向电位，与的参考方向相反。
9、电流所做的功称为，其单位有和；单位时间内电流所做的功称为，其单位有和。
10、通常我们把负载上的电压、电流方向称作方向；而把电源上的电压和电流方向称为方向。
11、定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中定律体现了电路中任意结点上汇集的所有的约束关系，定律体现了电路中任意回路上所有的约束关系，具有普遍性。
12、理想电压源输出的值恒定，输出的由它本身和外电路共同决定；理想电流源输出的值恒定，输出的由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为Ω。
I A，内14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源=S RΩ。
阻=i15、直流电桥的平衡条件是相等；负载上获得最大功率的条件是等于 ，获得的最大功率=min P 。
16、如果受控源所在电路没有独立源存在时，它仅仅是一个 元件，而当它的控制量不为零时，它相当于一个 。
《电路分析基础(第2版)》大学考试试题A卷及参考答案
2021-2022年度大学期末考试试卷《电路分析基础(第2版)》大学考试试题A卷及参考答案填空题（每空1分, 共22分）1.大小和方向均不随时间变化的电压和电流称为电, 大小和方向均随时间变化的电压和电流称为电, 大小和方向均随时间按照正弦规律变化的电压和电流被称为___ 电。
2.凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路, 若用上述方法不能直接求解的电路, 则称为电路。
3.两个正弦量之间的相位之差称为相位差, 频率的正弦量之间不存在相位差的概念。
4.与正弦量具有一一对应关系的复数电压、复数电流称之为。
最大值的模对应于正弦量的值, 有效值的模对应正弦量的值, 它们的幅角对应正弦量的。
5.理想并联谐振电路谐振时的阻抗 , 总电流等于。
6、当实际变压器的很小可以忽略时, 且耦合系数K= 时, 称为变压器。
这种变压器的量和量均为有限值。
7、三相电源作Y接时, 由各相首端向外引出的输电线俗称线, 由各相尾端公共点向外引出的输电线俗称线, 这种供电方式称为制。
二、判断下列说法的正确与错误（每小题1分, 共7分）1.集总参数元件的电磁过程都分别集中在各元件内部进行。
（）2.叠加定理只适合于直流电路的分析。
（）3.电抗和电阻的概念相同, 都是阻碍交流电流的因素。
（）4.几个复阻抗相加时, 它们的和增大；几个复阻抗相减时, 其差减小。
（）5、串联谐振电路不仅广泛应用于电子技术中, 也广泛应用于电力系统中。
（）6.由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。
（）7、三相电路只要作Y形连接, 则线电压在数值上是相电压的倍。
（）三、单项选择题（每小题2分, 共14分）1、两个电阻串联, R1：R2=1：2, 总电压为60V, 则U1的大小为（）A.10VB.20VC.30V2.自动满足基尔霍夫第一定律的电路求解法是（）A.支路电流法B.回路电流法C.结点电压法3、电容元件的正弦交流电路中, 电压有效值不变, 当频率增大时, 电路中电流将（）A.增大B.减小C.不变4、在RL串联的交流电路中, R上端电压为16V, L上端电压为12V, 则总电压为（）A.28VB.20VC.4V 5、下列说法中, （ ）是不正确的。
大学电路基础考试题及答案
大学电路基础考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压的方向是如何规定的？A. 从正极到负极B. 从负极到正极C. 任意方向D. 从电源内部出来答案：A2. 一个电阻为10欧姆，通过它的电流为0.5安培，根据欧姆定律，该电阻两端的电压是多少伏特？A. 2VB. 5VC. 10VD. 20V答案：B3. 在交流电路中，电感元件的阻抗与频率的关系是？A. 频率增加，阻抗增加B. 频率增加，阻抗减少C. 频率不变，阻抗不变D. 频率减少，阻抗减少答案：A4. 理想变压器的变压比与什么有关？A. 线圈的匝数比B. 电源的电压C. 负载的大小D. 电源的频率答案：A5. 一个电路的功率因数为0.8，表示该电路的负载是？A. 纯电阻性B. 感性负载C. 容性负载D. 不能确定答案：D6. 串联电路中总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 与各部分电阻无关答案：A7. 并联电路中，总电流与各支路电流的关系是？A. 等于各支路电流之和B. 等于各支路电流之差C. 等于各支路电流之积D. 与各支路电流无关答案：A8. 在电路中，电容的单位是？A. 欧姆B. 法拉C. 安培D. 伏特答案：B9. 一个电路的频率为50Hz，其周期是多少秒？A. 0.01sB. 0.02sC. 20sD. 10s答案：B10. 三相交流电的相位差是多少度？A. 30°B. 60°C. 120°D. 180°答案：C二、填空题（每题2分，共20分）11. 电路中电流的单位是________。
答案：安培12. 电阻、电容和电感在电路中被称为________元件。
答案：无源13. 在串联电路中，总电压等于各部分电压之________。
答案：和14. 一个电路的功率P等于电压V与电流I的乘积，即P=________。
大学电路基础复习题
大学电路基础复习题一、选择题1. 在电路中，电流的参考方向是：A. 从电源正极流向负极B. 从电源负极流向正极C. 任意选择的，但必须保持一致D. 以上都不对2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是3. 一个电路中，电阻R1=100Ω，R2=200Ω，串联后的等效电阻是：A. 50ΩB. 300ΩC. 100ΩD. 200Ω4. 电容的单位是：A. 欧姆(Ω)B. 法拉(F)C. 亨利(H)D. 安培(A)5. 理想电压源的内阻是：A. 无穷大B. 零C. 1ΩD. 10Ω二、填空题6. 当电路中的电阻增加时，电流将______。
7. 串联电路中，总电阻等于各个电阻的______。
8. 并联电路中，总电阻的倒数等于各个电阻倒数的______。
9. 一个电路中，如果电压为10V，电阻为5Ω，那么电流为______。
10. 一个电容的电容值为1μF，当电压变化为1V时，存储的电荷量为______。
三、简答题11. 解释什么是基尔霍夫电流定律（KCL）。
12. 什么是叠加定理，并简述其在电路分析中的应用。
13. 说明什么是正弦波交流电，并描述其基本特性。
四、计算题14. 一个电路由三个电阻串联组成，分别为R1=120Ω，R2=240Ω，R3=360Ω，总电压为12V。
求电路中的总电流。
15. 一个并联电路包含两个电容，C1=2μF，C2=4μF，总电压为5V。
求每个电容上的电压。
五、分析题16. 给定一个含有电阻、电容和电感的RLC串联电路，说明在不同频率下电路的阻抗如何变化。
17. 解释谐振频率的概念，并说明在RLC串联电路中如何确定谐振频率。
六、实验题18. 设计一个实验来测量一个未知电阻的值，并说明实验步骤和所需设备。
19. 描述如何使用示波器观察正弦波信号的频率和幅度。
七、论述题20. 论述在实际电路设计中，为什么需要考虑电路的功率因素，并解释如何改善功率因素。
大学电路基础：相量法题目
第八章（相量法）习题解答一、选择题1．在图8—1所示的正弦稳态电路中，电流表1A 、2A 、3A 的读数分别为3A 、10A 、6A ，电流表A 的读数为 D 。
A ．19A ；B ．7A ；C ．13A ；D ．5A2．在图8—2所示的正弦稳态电路中，电压表1V 、2V 、3V 的读数分别为3V 、10V 、6V ，电压表V 的读数为 A 。
A ．5V ；B ．7V ；C ．19V ；D ．13V3．在正弦电路中，纯电感元件上电压超前其电流090的相位关系 B 。
A ．永远正确；B ．在电压、电流为关联参考方向的前提下才成立；C ．与参考方向无关；D ．与频率有关4．在图8—3所示电路中，L X R =，且501=U V ，402=U V ，则电路性质为 B 。
A ．感性的； B ．容性的； Ｃ．电阻性的； Ｄ．无法确定5．在图8—4所示正弦电路中，设电源电压不变，在电感L 两端并一电容元件，则电流表读数 D 。
A ．增大；B ．减小； Ｃ．不变； Ｄ．无法确定二、填空题1．正弦量的三要素是 有效值，角频率，初相位。
2．在图8—5所示正弦稳态电路中，045/2-=IA。
解：0045/2j j 1)j11j11(/01-=+=+⨯=I A3．在图8—6所示的正弦稳态电路中，电流表的读数为2A ，u 的有效值为100V ，i 的有效值为22A 。
解： 100502=⨯=U V ， 22)50100(222=+=I A4．在图8—7所示正弦稳态电路中，电流表的读数为1A ，u 的有效值为50V ，i 的有效值为1A 。
解：取00/1=CI A ，则30j -=C U V ， 215j 30j -=-=L I A ，I I ICL 121-=-=+= A ，于是 1=I A ， 5030]1[4022=+⨯=U V5．在图8—8所示正弦稳态电路中，100=-==C L X X R Ω，且00/2=RI A ， 则电压j200=UV 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每小题1分，共30分）
1．电流的实际方向与电流的参考方向一致时，电流为值（正、负）。
2．RLC串联回路，谐振时的频率为。
3．一个二端网络的戴维南等效电路中的电阻为10Ω，则该二端网络的诺顿等效电路中的电阻为Ω。
4．一个不含独立电源的二端网络可以用一个元件等效。
5．1A的电流通过12Ω的电阻，经过10分钟所产生的总热量为。
6．如图1所示，U ab＝-6V，a点电位比b点电位。
7．在图2所示电路中,已知I1＝1 A, 则I2＝A。
图1 图2 图3 8．【
9．在图3所示的正弦交流电路中，已知交流电压表1V和2V的读数，则0V的读数为。
10．三相电源供电方式有三相四线制和制两种，照明电路的供电必须用制。
10．照明电路的相电压为线电压为。
11．正弦电流i(t)=10sin(200πt+10º)A的频率为________, 有效值为________。
12．三极管工作在放大区时，基极电流I B和集电极电流I C应满足的关系为。
13．场效应管是控制元件，晶体三极管是控制元件。
14．晶体管用微变等效电路代替的条件是___________________________。
15．由三极管的输出特性曲线可知，它可分为区、区和区。
16．晶体管当作放大元件使用时，要求其工作在状态，而被当作开关元件使用时，要求其工作在状态和状态。
17．多级放大器的级间耦合方式常用的有阻容耦合、直接耦合和耦合，集成运算放大器的内部多采用耦合方式。
（
18．集成运算放大器通常由级、中间级、级三部分组成。
19．功率放大器分为甲类放大、、等种类，其中功
率放大器效率最高。
】
（硅、锗）管，三个管脚极性分别为
（对应1、2、3）。
21．理想电流源的内阻应该是______。
22．基本差动放大电路对信号有放大作用，对信号有抑制作用。
23．为了稳定放大器的输出电压可采用反馈。
24．在交流放大电路中引用直流负反馈的作用是。
25．放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变，输出电阻将变。
26．一般来说，正弦波振荡电路应该具有放大电路和反馈网络，此外，电路中还应包含。
27．在差分放大电路中，两个输入端的信号大小相等、极性或相位相同的称为
信号。
28．图示4电路中，电阻的单位是Ω，a、b间的等效电阻Rab是。
8
8
63
8 a
b
图4图5
'
29．在图5所示电路中，当开关S闭合时，P点的电位；当开关S断开时,P 点的电位。
30．图6示电路中，理想电流源2A单独作用时，I=1A，理想电流源4A单独作用时，I=2A，那么，当理想电流源2A和4A共同作用时，I=______A。
图6
二、选择题（每小题只有一项正确，每题2分，共30分，答案填在下表中）1．在图7所示电路中，R=3Ω，发出功率的元件是：( )。
A.仅是5 V的电压源
B.仅是2 V的电压源
C.仅是电流源
D.电压源和电流源都发出功率
图7 图8
2．在图8所示电路中，对负载电阻R而言，点划线框中的电路可用一个等效电源代替，该等效电源是: ( )。
A．理想电压源 B.理想电流源 B.实际电流源 C.不能确定
3．[
4．在图9所示电路中，已知：Us=15 V，Is=5 A，R1=2Ω，R2=3Ω。
当Us单独作用时，R1上消耗电功率为18 W。
则当Us和Is两个电源共同作用时，电阻R1消耗电功率为: （）
A. 72 W
B. 36 W
C. O W
D. 30 W
图9 图10 图11
5． 根据图10所标电流Ｉ、电压Ｕ和电动势Ｅ的方向，表示三者关系的式子应 6． 是：( )。
A ．Ｕ＝-E+IR B. Ｕ＝E+IR C. Ｕ＝E-IR D. Ｕ＝E
7． 图11正弦交流电路，已知u =10sin(10t +75º)V ，i =10sin(10t +30º)A ， 则图中A 、
B 两元件可能分别为: ( )。
A. 电阻R =2Ω,电感L = B.电阻R =2Ω,电容
C = C. 电阻R = 2 Ω,电感L =2H D. 电阻R =2Ω,电容C =2F
8． 场效应管（FET ）本质上是一个：( )。
A 、 电流控制电流源
B 、电流控制电压源 $
C 、电压控制电流源
D 、电压控制电压源
9． 图12所示NPN 复合管的接法正确的是：（ ）。
A. a
B. b
C. c
图12
10．
关于射极输出器，下面叙述错误的是：( )。
A. 电压增益小于1但接近于1，没有电压放大作用
B. 输入电阻大，对电压信号源衰减小，可做输入级
C. 输出电阻小，带负载能力强，可做输出级
D. 电路是共射极组态
11．
理想运放的开环电压增益od A 、输入电阻id r 、输出电阻o r 应为：( )。
|
A. od A =∞;id r =0;o r = ∞
B. od A =∞;id r =0;o r = 0
C. od A =∞;id r =∞;o r = ∞
D. od A =∞;id r =∞;o r = 0
10．图13由运算放大器构成的滤波器是：( )。
A. 低通
B. 高通
C. 带通
D.带阻
图13 图14
11．图14所示， R 2支路引起的反馈是：( )。
A 、电压串联负反馈
B 、电压并联负反馈
C 、电压串联正反馈
D 、电压并联正反馈 12．判断下列电路图15能产生振荡的是：( )。
【
A. a
B. b
C. c
(a) (b) (c) (d)
图15
13．已知一个放大器的放大倍数A 0=10000，今引入反馈系数F=的负反馈， 则放大器的闭环放大倍数A F 将为：( )。
D. 10 14．如图16所示电路中，D 为理想二极管，E=6V ，Ui=4V ，则=o u （ ）。
A ．6
B ．4
C ．2
D ．10
图16 图17
15．图17示意电路的输出端开路，当电位器滑动触点移动时，输出电压Uo 变
化范围为（ ）。
《
A ．0~4V
B ．0~5V
C ．1~4V
D ．1~5V
三、计算题（每题10分，共40分）
1． 电路如图所示，=1E 10V;=2E 5V ;=s I 4A;=1R 1Ω;=2R Ω;=L R 1Ω，求流过负载的电流I 。
（
2．电路如下图所示，R1=200Ω，R2=200Ω，Rf=10K Ω，输入为Ui1、Ui2，试求输出电压U o （要求写出推导过程）。
3．电路如下图所示，电阻的单位是Ω，在开关闭合前电路达到稳态，在t=0时，开关闭合。
试求i(0-)，i(0+)， i(∞)，且用三要素法求t>0时的i(t)表达式。
6
2
2
2V
2F
10V
i(t)
4. 放大电路如图所示，三极管T为硅管，电流放大倍数为 ，要求：（1）画出
电路的直流通路，用估算法求静态工作点（用图中字母表示）；（2）画出交流通路以及微变等效电路；（3）说明电容Ce在电路中起什么作用电阻1
Re在
Re与2
电路中的作用有何异同点。
