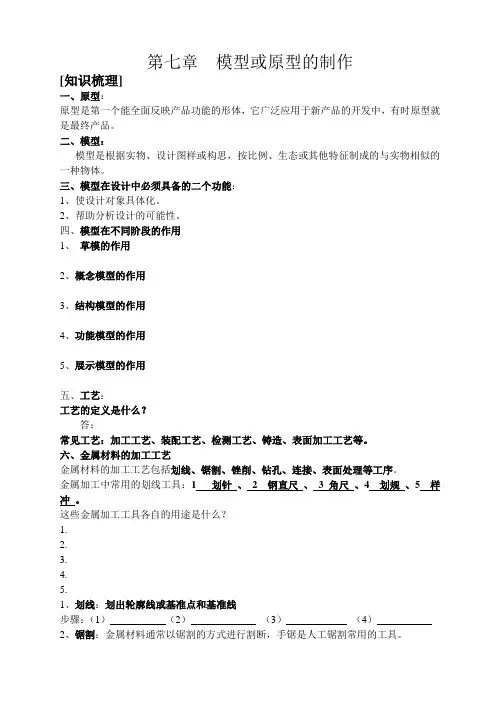

第七章 模型或原型的制作
通用技术第七章模型或原型的制作学案
第七章模型或原型的制作
[知识梳理]
一、原型：
原型是第一个能全面反映产品功能的形体，它广泛应用于新产品的开发中，有时原型就是最终产品。
二、模型：
模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
三、模型在设计中必须具备的二个功能：
1、使设计对象具体化。
2、帮助分析设计的可能性。
四、模型在不同阶段的作用
1、草模的作用
2、概念模型的作用
3、结构模型的作用
4、功能模型的作用
5、展示模型的作用
五、工艺：
工艺的定义是什么？
答：
常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。
六、金属材料的加工工艺
金属材料的加工工艺包括划线、锯割、锉削、钻孔、连接、表面处理等工序。
金属加工中常用的划线工具：1 划针、 2 钢直尺、 3 角尺、4 划规、5 样冲。
这些金属加工工具各自的用途是什么？
1.
2.
3.
4.
5.
1、划线：划出轮廓线或基准点和基准线
步骤：（1）（2）（3）（4）
2、锯割：金属材料通常以锯割的方式进行割断，手锯是人工锯割常用的工具。
操作要领：
（1）（2）
（3）（4）
3、锉削
锉削操作要领：
（1）
（2）
4、钻孔：用钻头在实体材料上打孔的方法。
步骤：（1）（2）
（3）（4）
5、连接：
通过固定和半固定连接方法可以使金属件之间连接起来。
6、表面处理
目的：
方法：、、
七、制作模型的一般步骤：
1、选择合适材料。
2、准备适当的工具和加工设备。
3、按设计图样划线。
4、对材料进行锯割、切削等加工。
5、装配。
6、对模型进行表面处理。
7、对产品的外观造型和色彩进行评价；对产品的结构、功能进行检测和试验。
《通用技术》必修1技术与设计-第七章模型或原型的制作
台钻、冷却液(必要 时)
一二三
(2)螺纹制作及应用。 螺纹有内螺纹和外螺纹之分,螺纹较多地应用于金属件的连接之 中,如利用螺栓的外螺纹和螺母内螺纹的配合,可将两个零件紧密 地连接在一起。 ①在工件上制作内螺纹称为攻丝。攻丝的工具是丝锥和丝锥扳 手。
一二三
②在工件上制作外螺纹称为套丝。套丝使用的工具是板牙和板 牙扳手。
一二三
考点4 木材的锯割加工方法
(1)木材的锯割,首先要画线,一般用木工铅笔和木工角尺,一般先
画出基准线,再画出轮廓线和加工尺寸线。
(2)木材的手工锯割,一般采用板锯锯割、框锯锯割和钢丝锯锯割,
如图所示,沿着画好的加工尺寸线锯割,刚开始要用大拇指的指甲
做引导,正常锯割时要有节源自文库,尽量使
2 3
的锯齿参与锯割。框锯的锯
必考+加试
c
一二三

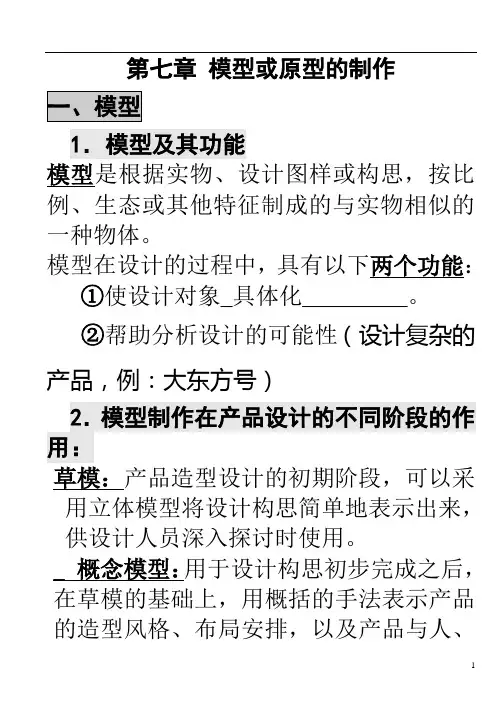

一、模型 考点 模型及其功能 模型是根据实物、设计图样或构思,按比例、生态或其他特征制 成的与实物相似的一种物体。 模型在设计的过程中,具有以下两个功能:①使设计对象具体化; ②帮助分析设计的可能性(设计复杂的产品,例:大东方号)。 根据设计要求,可先后制作草模、概念模型、结构模型、功能模 型、展示模型。
齿必须朝前而钢丝锯的锯齿必须朝向自己。
一二三
(3)木材的电动锯割,一般采用曲线锯、圆锯机等设备,如图所示。 锯割时,必须注意对着加工尺寸线,及时调整。
高中通用技术第七章《模型或原型的制作》第三节制作模型资料
第三节 制作模型
由NordriDesign提供 www.nordridesign.com
制作模型
模型的概念?
模型（model）是根据实物、设计图样 或构思，按比例、生态或其他特征制成 的与实物相似的一种物体。
想不想自己亲自动手制作模型？
制作模型
模型制作是运用木材、石膏、塑料 等材料，采用合适的结构、相应的加工 工艺和三维实体表现的方法，来表现产 品的设计构思和模拟产品的形态结构。 模型制作既是一种设计表达方式，又是 设计过程中不可缺少的分析、评价、评 论手段，甚至某些工艺环节只有通过模 型制作，才能确定其设计变为产品的可 能性。
LOGO
参考图例
LOGO
LOGO 9
ຫໍສະໝຸດ Baidu
设计分析
• 台灯尺寸。 (底座大小、支撑杆高低、灯罩 大小)
• 要考虑书桌大小、台灯稳定性、光照亮度、 光照范围等。
• 考虑台灯要否有辅助功能设计。 • 考虑成本。
LOGO
方案构思
• 确定选用哪些材料。 • 底座、支撑杆、灯罩采用怎样的结构。 • 底座、支撑杆、灯罩之间的连接方式。
中密度纤维板 ，厚10
中密度纤维板 ，厚10
中密度纤维板 ，厚10
中密度纤维板 ，厚10
制作模型
（二）下料：
⒈ 画线 按照毛料尺寸，在板材上画线。画线时要利用 角尺以一条平直的边为基准，将垂直线、平行 线画准确。（图4-49）
2020选考 通用技术 必修一 第七章 模型或原型的制作
第七章模型或原型的制作[考试标准]
考试内容考试要求考试属性已考点
模型
模型及其功能
a 必考未考
工艺
①工艺的含义和常用工艺
的种类
②金工、木工常用的工具和
设备
③金属材料的划线、锯割、
锉削、钻孔加工方法
④木材的锯割加工方法
a
a
c
c
必考＋加
试
2015年10月选考(第4、5
题)
2016年10月选考(第7题)
2017年4月选考(第5题)
2017年11月选考(第6题)
2018年4月选考(第6题)
制作模型
①工艺的选择
②简单产品的模型或原型
的制作
c
c
必考＋加
试
2016年4月选考(第5、7
题)
2017年4月选考(第8题)
一、模型
模型及其功能
(1)模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
(2)模型在设计过程中，具有以下两个功能
①使设计对象具体化。模型是一种实体设计语言，为设计的表达和交流提供了一条有效途径，使设计委托者、生产单位、设计人员之间直接沟通，全面认识设计方案。
②帮助分析设计的可能性。设计一件较复杂的产品，必须通过模型制作，才能投入生产。
在设计过程中，根据不同制作阶段，制作不同的模型，如草模、概念模型、结构模型、功能模型、展示模型等。
二、工艺
1.工艺的含义和常用工艺的种类
(1)工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
(2)种类：加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等。
2.金工常用的工具和设备
(1)划线：用工具划出加工部件的轮廓线或基准点或基准线。
步骤：①划出基准；②划尺寸线；③划轮廓线；④冲眼。
①钢板尺：一种简单的尺寸量具。
第七章模型或原型的制作
汽车撞击试验模型 利用NF-3全机低速风洞对“运-8”模型进行吹风试验模型
模型
展示模型
展示模型在结构模型和功能模型的基础上发展而来的
一种模型。它是采用真实材料，用准确的尺寸，做成 与实际产品几乎一致的模型，作为产品的样品进行展 示，以便提供实体形象。
认识工艺
金属材料的锯割工艺
展示各种工艺
小米4金属边框，采用奥氏体304不 锈钢，40道制程193道工序，经过锻 压成型的工艺、8次CNC数控机床加 工打磨而成。
连接
1.铆接 2.黏结 3.焊接 4.螺栓和螺母 5.紧定螺钉 6.元宝螺帽 7.平垫圈 8.弹簧垫圈
表面处理
表面刷光 喷涂油漆
01
02 03
镀层
练习
模型及其功能
模型在不同阶段的作用
• 同学在生活中见过哪些模型？
模型的概念和特点
• 概念：模型是根据实物、设计图样或构思，按比例、生态或 其他特征制成的与实物相似的一种物体。
• 特点：一般制作成本低，便于修改，能呈现产品方案。
• 播放视频：汽车碰撞试验
感性认识模型的重要性
思考：
（安全） 实验过程中有几个模型？各自有什么特征？ 为什么要进行这样的模拟实验？
金属材料的加工工艺
划线 锉削 连接
锯割 钻孔 表面处理
划线
• 划线指在待加工的材料上用相应的工具划出加工部件的轮 廓线或基准点和基准线。 • 步骤: 划出基准 划轮廓 划尺寸线 冲眼 • 划线工具：
第七章-《模型或原型的制作》练习题
第七章-《模型或原型的制作》练习题
第七章《模型或原型的制作》练习题
⼀、选择题
1、在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。如需要研究产品的各种性能以及⼈机关系，并在⼀定条件下⽤于试验。那么这个阶段的模型应该是（）
A．草模 B．概念模型C．结构模型D．功能模型
2、利⽤⼯具和设备对原材料、半成品进⾏技术处理，使之成为产品的⽅法叫（）A．结构 B．造型 C．表⾯处理 D．⼯艺
3、⾦属材料划线的⼀般步骤为（）
①冲眼②划尺⼨线③划轮廓线④划出基准
A.①②③④
B.④②③①
C.④①②③
D.④③②①
4、为了防⽌⾦属制品表⾯⽣锈，增加产品的美观程度。通常需要对⾦属表⾯进⾏以下⼯序的处理，其正确的处理顺序是 ( )
①⽤精细⾦刚砂纸打磨②喷涂油漆或镀层③清除⽑刺和铁屑④⽤细锉锉平表⾯A．⑧④①② B．①③②④ C．①⑦⑧④ D．②④①③
5、划线是在待加⼯的材料上⽤相应的⼯具划出加⼯部件的轮廓线、基准点和基准线。在给表⾯光滑的⾦属材料划线时，不需要⽤到的的⼯具为 ( )
A．划针B．⾓尺C．样冲D．⼿锯
6、⼩鑫利⽤钳⼯⼯具，将图⼀矩形铁块加⼯成图⼆梯形铁块，其加⼯环节主要有：①锯割，②划线，③锉削，铁块加⼯的正确流程是（）
A.①②③
B. ②①③
C. ②③①
D. ③②①
7、为了防⽌⾦属制品表⾯⽣锈腐蚀，提⾼产品的美观程度，通常需要对⾦属表⾯进⾏处理。以下不属于⾦属表⾯处理⽅法有（）
A．表⾯刷光 B．刻画 C．喷涂油漆 D．镀层
8、对于铝板间的连接，常采⽤的连接⽅式是（）
A．捆绑 B．铆接 C．黏结 D．焊接
《通用技术》复习五：第七章--模型或原型的制作
《通用技术》复习五：第七章 模型或原型的制作
高二（
）姓名 ___________ 号次_
基本内容：
1 •模型在设计中的二个功能：①使设计对象 _具体化；②帮助分析设计的可能性。
2 •模型的不同阶段：①草模
②概念模型 ③ 结构模型 ④ 功能模型 ⑤展示模型。
3•工艺：利用工具和设备对 原材料，半成品_进行技术处理，使之成为产品的方法。 常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。
4•金属材料的加工工艺：（划线、锯割、切（锉）肖U 、钻孔、连接、表面处理等工序。） ① 金属材料加工中常用的划线工具有划针、
划规、钢直尺、_钢角尺、样冲。 划线
步骤：a.划出基准b.划尺寸线c.划轮廓线d.冲眼。
② 锯条安装时，锯齿朝夕卜；起锯时，应从工件 远离自己 的一端起据；推锯 加_压， 回拉不加_压（加或不加）。
③ 锉削： 在推挫过程中，左手施力要由 _大_到 小右手施力要由 小—到—大_。 ④ 钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹钻头、d.钻孔。 一、模型
1 •不同模型在不同阶段有不同作用，用概括的手法表示产品的造型风格、布局安排， 以及产品与人、环境的关系的是以下哪种模型？（
）
A .草模
B •功能或结构模型
C.概念模型
D.展示模型
2 •如图的鸟巢模型，采用立体结构，将设计构思简单地表示 出来，供设计人员探讨时使用，此模型属于：
（
）
A ・草模
B ・概念模型 C.功能模型
D.展示模型
3 •在设计过程的不同阶段，根据不同的要求往往需要制作不
同的模型。如需要研究产品的各种性能以及人机关系，并在一定条件下用于试验。那么这 个阶段的模型应该是（
第七章《模型或原型的制作》第三节-----制作模型教学设计
第七章《模型或原型的制作》第三节-----制作模型教学设计
下载:第三节制作模型教学
第七章
模型或原型的制作
第三节
制作模型
【教材版本】
通用技术必修1《技术与设计1》（江苏教育出版社）
【设计理念】
以“做中学、学中做”为落脚点，让学生在动手实践的过程中体验产品设计的一般过程，经历挫折和失败，品味成功的喜悦，感受“想”与“做”的差异，激发技术设计的灵感。【教材分析】
立足实践是通用技术课程的一个特色。学生亲历技能学习的实践过程，从中可以体验和领悟技术操作的要领和方法。《制作模型》是苏教版第七章《模型或原型的制作》动手操作的章节,其内容也包含着思想和方法，模型或原型的制作是技术设计的重要环节，它对学生掌握技术设计的过程，实现方案到产品的转化具有重要作用。这一节课要上得好，有利于激发学生对以后学习有很大的影响。
本节内容是本教材中学生亲历动手操作实践最多的章节,是学生经过发现和明确问题、方案构思、方案呈现等设计环节后，把抽象的纸介设计实体化的过程，是极大激发学生兴趣、和创造力的过程，其过程不仅包含着技术及其设计的重要思想和方法，还蕴藏着能迁移到学生日常生活、学习等广泛领域的思想和方法，况且模型或原型的制作还是技术设计的重要环节，它对技术设计中的测试、试验、评估交流起着实体化的支撑。故本节课应属于本章的重点章节；教材在介绍了制作模型的一般步骤后，以三组台灯的制作加工过程为例展开，由于其既不能吸引学生，也很难激发学生的创造欲望。为了加强书中内容前后章节的连贯与交融，本章的制作项目选择了多功能学习用品盒（架）作为示例。它以生动形象的方式向学生展示了模型的制作过程。多功能学习用品盒（架）案例贴近学生实际，让学生在亲切自然的氛围中获得知识。【学情分析】
7模型或原型的制作ppt
3、 结构模型
为了研究产品造 型与结构的关系， 清晰地表达产品 的结构尺寸和连 接方法，并进行 结构强度试验而 制作的模型。
4、 功能模型
顾名思义主要用于 研究产品的各种性 能以及人机关系， 同时也用作分析、 检查设计对象各部 分组件尺寸与机体 的相互配合关系等。
挫削
挫削操作要领： 1.挫削时要注意身体 和手臂动作的协调。 2.在推挫过程中，左 手的施压要由大变小， 右手的施压要由小变 大，使锉刀平稳不上 下摆动。
钻孔
连接
铆接
焊 接
黏结
表面处理
表面刷光：
准备
清楚毛刺和铁屑
粗处理
用细挫挫平 金属表面
Βιβλιοθήκη Baidu
细处理
用精细级 金刚砂纸打磨
喷涂油漆：有些油漆必 须在金属表面加涂防锈 漆之后再进行涂喷。
一般说来，金属材料的加工包括 划线、锯割、切削、钻孔、连接等工序
划线工具
画针：用于划出直 线线痕。 操作要领：划针的 头要保持锐利，划 线要紧贴导向工具 （钢直尺），划线 尽量一次性划完。
角尺：用于划出 平行线或垂直线 的导向工具；用 于检查挫削平面 的垂直度。
操作要领：使用 时要紧贴工件的 一个基准面。
2022版浙江省高考通用技术《选考总复习》课时训练：必修一 第七章 模型或原型的制作
第七章模型或原型的制作
1．能清楚地表达产品的结构尺寸和连接方法，并用于进行结构强度试验的模型属于() A．草模B．概念模型
C．结构模型D．功能模型
答案 C
2．用于产品造型设计的初期阶段，可以将设计构思简洁地表示出来，供设计人员深化探讨时使用的模型是()
A．概念模型B．草模
C．结构模型D．功能模型
解析模型在不同阶段的作用：(1)草模：初级阶段，构思；(2)概念模型：造型风格、布局支配、人机关系等，从整体上表现产品造型的整体概念；(3)结构模型：造型与结构的关系，清楚地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型；(4)功能模型：顾名思义主要用于争辩产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互协作关系等；(5)呈现模型：真实材料，精确的尺寸，做成与实际产品几乎全都的模型或按肯定比例缩放的模型，作为产品的样品进行呈现，以便供应实体形象。另外通过呈现模型可以直接向设计托付方征求意见，为审核方案供应实物依据。
答案 B
3．以下操作要领和规程中，说法正确的是()
A．钻孔时不要戴手套，以防手套被钻头卷进钻床，对操作者的手造成损害
B．套丝时，双手转动板牙扳手，不断依据顺时针方向旋转直到套丝结束
C．锯割时，始终要用左手拇指指甲将锯条限定在锯割位置，防止锯条偏移
D．接受直锉法锉削平面时，左右手力气大小要始终不变才能使锉刀平稳而不上下摇摆答案 A 4．图甲、乙、丙、丁是用同一把锉刀锉削的金属表面示意图，锉刀应选择的是()
答案 C
5．用平锉进行锉削加工，不行能消灭的表面是()
2018一轮浙江通用技术选考练习：1第7章 模型或原型的制作含答案
第七章模型或原型的制作［浙江考试标准］
考点考试内容考核要
求
考试属
性
模型模型及其功能a必考
工艺①工艺的含义和常用工艺的
种类
②金工、木工常用的工具和
设备
③金属材料的划线、锯割、
锉削、钻孔加工方法
④木材的锯割加工方法
a
a
c
c
必考＋
加试
制作模型①工艺的选择
②简单产品的模型或原型的
制作
c
c
必考＋
加试考点｜模型、工艺、制作模型
一、模型
1。含义：模型是根据实物、设计图样或构思,按比例、生态或
其他特征制成的与实物相似的一种物体。
2.模型在设计过程中，具有以下两个功能
使设计对象具体化；
帮助分析设计的可能性。
二、工艺
1。含义：工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
2.种类：加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等。
3。金工常用的工具设备及其使用要领
工序工具图
示
名称用途操作要领
划线划针划出直线线痕
1。划针的头保持锐利
2.划针紧贴导向工具，尽
量①________划成
钢直
尺
1.直线的导向
工具
2.量取材料的
划线时要压紧直尺，防止
发生移动
尺寸
3.测量工件
角尺1。划出平行线
或垂直直线
2.检查锉削平
面的垂直度
角尺要紧贴工件的一个
基准面
划规1.划出圆的线
痕
2.划出弧的线
痕
1。划规的脚尖保持尖锐
2.划线时保持中心不发生
滑移
样冲用于在钻孔中
心处冲出冲眼，
防止钻孔中心
滑移
1.应斜看靠近冲眼部位
2.对准划线的交点或划线
3.敲击前要②________样
冲
锯割手锯
分割金属材料、
木料和硬塑料
等
1.站位和握锯姿势要正确
2。推锯③________，回
拉
④________
3。锯程要长4.推拉要有节奏
《通用技术》复习五：第七章 模型或原型的制作复习进程
《通用技术》复习五：第七章模型或原型的制作
高二（）姓名号次
基本内容：
1．模型在设计中的二个功能：①使设计对象具体化；②帮助分析设计的可能性。
2．模型的不同阶段：①草模②概念模型③结构模型④功能模型⑤展示模型。
3．工艺：利用工具和设备对原材料，半成品进行技术处理，使之成为产品的方法。常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。
4．金属材料的加工工艺：(划线、锯割、切（锉）削、钻孔、连接、表面处理等工序。)
①金属材料加工中常用的划线工具有划针、划规、钢直尺、_钢角尺、样冲。划线
步骤：a.划出基准 b.划尺寸线 c.划轮廓线 d.冲眼。
②锯条安装时,锯齿朝外；起锯时，应从工件远离自己的一端起据；推锯加压，
回拉不加压（加或不加）。
③锉削：在推挫过程中，左手施力要由大到小，右手施力要由小到大。
④钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹钻头、d.钻孔。
一、模型
1．不同模型在不同阶段有不同作用，用概括的手法表示产品的造型
．．风格、布局安排，以及产品与人、环境的关系的是以下哪种模型？（）
A．草模 B．功能或结构模型C．概念模型D．展示模型
2．如图的鸟巢模型，采用立体结构，将设计构思简单地
．．．表示
出来，供设计人员探讨时使用，此模型属于：（）
A．草模B．概念模型
C．功能模型D．展示模型
3．在设计过程的不同阶段，根据不同的要求往往需要制作不
同的模型。如需要研究产品的各种性能
．．以及人机关系，并在一定条件下用于试验。那么这个阶段的模型应该是（）
A．草模 B．概念模型C．结构模型D．功能模型
通用技术：模型
展示 模型 采用真实材料，按照准确的尺寸，选择恰当
的比例，做成的与实际产品形态高度相似的模型 。研究人机关系、结构、制造工艺、外观、市场 宣传等提供实体形象。
巩固练习1：看图片判断以下属于哪种模型？
汽车玩具
巩固练习2：以下情况采用哪种模型？
（1）用于结构强度试验 （2）研究人机关系 （3）用于产品造型初 （4）服装店门口的人体模型 （5）商品展销会
地球岩石圈的板块模型
宇宙演化的热爆炸模型
人们在观测中发现：
河外星系都在远离我们 文本内容
而去；人们还发现充满
宇宙的微波背景辐射；
许多河外星系的光谱线
有红移现象。在这样一
个试验背景下，结合爱
因斯坦的引力理论，科
学家提出宇宙演化的热
爆炸模型。
DNA分子模型
1953年沃森和克里 克提出DNA分子的 双螺旋结构模型 。它表示了生命 的遗传物质DMA分 子的结构。
深入探讨时使用。
未来建筑概念草模
概念 模型 用概括的手法表现产品的造型风格、布局安
排，以及产品与人、环境的关系等。
莲花概念车
结构模型
用于研究产品造型与结构的关系，结构尺寸 和连接方法，并用于结构强度试验。
眼球结构模型
石墨结构模型
功能 模型 用于研究产品的各种性能以及人机关系，各
部分组件尺寸与机体的相互配合关系，并在一定 条件下用于试验。
2020选考 通用技术 必修一 第七章 模型或原型的制作
要点突破
@《创新设计》
(6)表面处理 刷漆工艺： ①先清理木器表面灰尘和污物。②用油性腻子处理木器表面。③干透后用砂纸打光。 ④刷第一遍底漆。⑤点补不良处。⑥干透后用砂纸打光。⑦刷第二遍底漆。⑧干透 后用砂纸打光。⑨刷第三遍底漆。⑩用砂纸打光，上面漆(面漆用来喷效果更佳)。
38
知识梳理
要点突破
@《创新设计》
三、制作模型 1.金属常用连接
铆接、黏接、焊接、螺栓和螺母连接等。 2.木材及其他材料常用连接
胶连接、榫接、插接、钉接、膨胀螺钉连接。 3.模型制作的一般步骤
①选择合适的材料；②准备适当的工具和加工设备；③按设计图样划线；④对材 料进行加工；⑤装配；⑥进行表面处理；⑦对产品进行评价；⑧对设计方案进行 修改，做成展示模型。
35
知识梳理
要点突破
@《创新设计》
(4)钻孔：手工凿是传统木工工艺中用于凿眼、挖空、剔槽、铲削等加工方面。
36
知识梳理
要点突破
(5)连接：榫卯连接
@《创新设计》
榫卯(sǔn mǎo)：在两个木构件上所采用的一种凹凸结合的连接方式。凸出部分叫榫 (或榫头)；凹进部分叫卯(或榫眼、榫槽)。
37
知识梳理
@《创新设计》
第七章 模型或原型的制作
1
知识梳理
要点突破
[考试标准]
考试内容 模型 模型及其功能 工艺 ①工艺的含义和常用工艺的种类 ②金工、木工常用的工具和设备 ③金属材料的划线、锯割、锉削、 钻孔加工方法 ④木材的锯割加工方法 制作模型 ①工艺的选择 ②简单产品的模型或原型的制作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概念模型具有超前的设计，是企业展示自 己未来设计设想或理念，基本不会量产。
19
唯一量产的 概念跑车 宝马i8
奔驰概念纯 电动轿车
20
加工工艺与模型制作
工艺是指利用工具和设备对原材料、半成 品进行技术处理，使之成为产品的方法。
21
1.金属材料加工工艺
划线、锯割、锉削、钻孔等工序 划线工具：
制作人：苏金良
1
模型和原型
2
1.原型
加菲猫和它的原型——异国短毛猫 3
《里约大冒险》布鲁和它的原型——蓝金刚鹦鹉
4
原型（prototype）通常是第一个能全面反映产 品功能的形体，它广泛应用于新产品的开发中，有 时原型就是最终产品。
新产品的开发需要考虑诸多方面的因素,比如: 在开发动漫时要借鉴动物原型；建筑造型设计要借 鉴模仿；一款新汽车的车型时其美学的创造性要受 到安全、人机工程学、可制造性等多方面要求的制 约，建立产品的物理原型，可以对这些方面作出较
镀层
为使金属制品外表面美观且能够防止锈蚀， 既可以在金属表面涂上一层涂层，也可以采用电 镀的方法，即用电解方法在金属表面涂上一薄层 抗氧化的铬等金属材料。
30
划针 钢直尺
划规
样冲
角尺
22
夹装和锯割工具： 锯条的正确安装
23
夹装在台虎钳
24
金属材料的锉削
锉刀种类
25
钻孔
用钻头在实体材料上打孔的方法，称为钻孔。 常用工具：床钻(常用钻头：麻花钻)、样冲、锤、钳
常见钻孔设备
26
2.连接
27
28
3.表面处理
喷涂油漆
喷涂油漆可以防止生锈和增加美观。
29
好的评价。
5
悉尼歌剧院的 设计原型——球壳 的切割和拼接。
6
迪拜帆船酒店和她的原型——帆船
7
迪拜月亮塔——月亮
8
迪拜浪花酒店和她的原型——海浪
9
杭州东方之门她的原型——裤子
10
原型的作用
（1）有利于对设计方案的实现效果进行评估。 （2）有利于实现对于大规模生产的生产技术与成 本的估算。
11
国家体育场鸟 巢模型
建成后的奥林 匹克主体育场
16
世界上最大的邮轮 英国海洋和悦号，排水 量226000吨，相当于三 个航空母舰，顶部夹板 有游乐场、游泳池、足 球场、高尔夫球场。
海洋和悦号的船模
17
2.模型☞功能模型
功能模型主要用于研究产品性能，同 时用于技术试验，并改进产品。
18
2.模型☞概念模型
2.模型☞草模
草模通过简单的制作可以简单的展示产品的 初期设计以及构思。
12
2.模型☞展示模型
平面设计图和模型比较，那个更具体形象
13
别墅建筑模型和普通住宅楼模型效果
14
模型（model）是根据实物、设计Βιβλιοθήκη Baidu样或 构思，按比例、生态或其他特征制成的与实物 相似的一种物体。
15
2.模型☞结构模型
