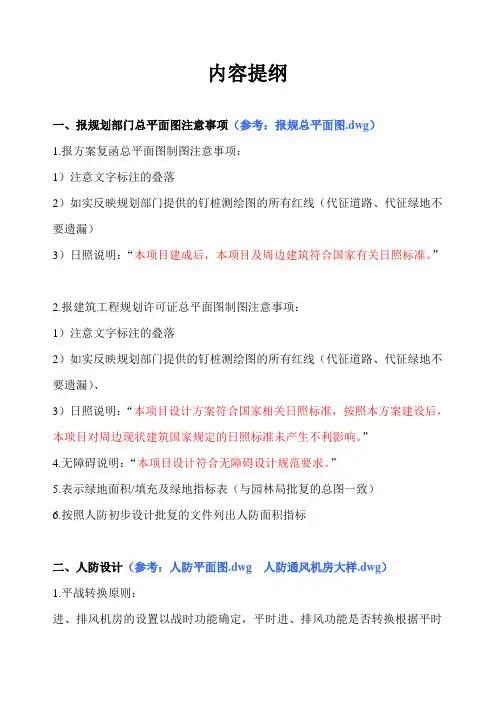

报规总图-人防风口-灭火器-防烟分区注意事项

内容提纲一、报规划部门总平面图注意事项（参考：报规总平面图.dwg）1.报方案复函总平面图制图注意事项：1）注意文字标注的叠落2）如实反映规划部门提供的钉桩测绘图的所有红线（代征道路、代征绿地不要遗漏）3）日照说明：“本项目建成后，本项目及周边建筑符合国家有关日照标准。

”2.报建筑工程规划许可证总平面图制图注意事项：1）注意文字标注的叠落2）如实反映规划部门提供的钉桩测绘图的所有红线（代征道路、代征绿地不要遗漏）、3）日照说明：“本项目设计方案符合国家相关日照标准，按照本方案建设后，本项目对周边现状建筑国家规定的日照标准未产生不利影响。

”4.无障碍说明：“本项目设计符合无障碍设计规范要求。

”5.表示绿地面积/填充及绿地指标表（与园林局批复的总图一致）6.按照人防初步设计批复的文件列出人防面积指标二、人防设计（参考：人防平面图.dwg 人防通风机房大样.dwg）1.平战转换原则：进、排风机房的设置以战时功能确定，平时进、排风功能是否转换根据平时需要确定2.进、排风机房的设计：1）平时风量远大于战时风量时（比如平时车库战时人掩）或平战时送风回风不同用途，同一机房时，考虑“双系统”，此时需要集气室。

2）平时战时风量无太大差别，或仅有战时送回风时，考虑“单系统”，无集气室。

3）仅战时使用的进、排风机房仅考虑战时功能即可，无集气室3.人防主要出入口处的洗消区需要排风口，所以排风机房常与人防主要出入口布置在一起4.按照规范要求，人防进风口出地面部分“宜”布置在主体建筑倒塌范围以外5.报民防局的平面图中人防区域“hatch”范围为防护密闭门以内的区域，不应包括风井面积6.人防水箱（间）尽量按战前安装申报7.北京地区严于规范的相关内容：1）人防主要出入口需有外围护结构2）人防区与非人防区之间的联通口必须设置防护密闭门及密闭门各一道，规范要求一道防护密闭门即可，战前将联通口进行封堵3）人防区内不同防护单元间的联通口必须设置一道防护密闭门，规范要求也可战前封堵三、灭火器数量的计算灭火器数量的计算应乘以一个系数不同灭火系统的系数详见：灭火器规范7.3.2地下室等区域的系数详见：灭火器规范7.3.3（注意这个系数是在乘完7.3.2那个系数后再乘的）四、防烟分区对排烟设施的理解：排烟设施分为自然排烟和机械排烟两种对防烟分区设置的要求：多规：9.4.2条高规：5.1.6条（是否为“机械排烟”待落实）五、剖面系列图纸的绘制习惯依个人习惯而定，分pline填充发和天正墙柱法。

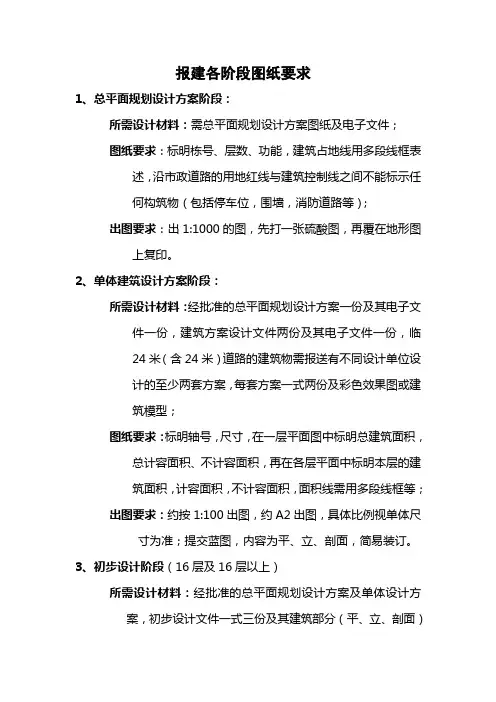

报建各阶段图纸要求(惠州2010)

报建各阶段图纸要求1、总平面规划设计方案阶段：所需设计材料：需总平面规划设计方案图纸及电子文件；图纸要求：标明栋号、层数、功能，建筑占地线用多段线框表述，沿市政道路的用地红线与建筑控制线之间不能标示任何构筑物（包括停车位，围墙，消防道路等）；出图要求：出1:1000的图，先打一张硫酸图，再覆在地形图上复印。

2、单体建筑设计方案阶段：所需设计材料：经批准的总平面规划设计方案一份及其电子文件一份，建筑方案设计文件两份及其电子文件一份，临24米（含24米）道路的建筑物需报送有不同设计单位设计的至少两套方案，每套方案一式两份及彩色效果图或建筑模型；图纸要求：标明轴号，尺寸，在一层平面图中标明总建筑面积，总计容面积、不计容面积，再在各层平面中标明本层的建筑面积，计容面积，不计容面积，面积线需用多段线框等；出图要求：约按1:100出图，约A2出图，具体比例视单体尺寸为准；提交蓝图，内容为平、立、剖面，简易装订。

3、初步设计阶段（16层及16层以上）所需设计材料：经批准的总平面规划设计方案及单体设计方案，初步设计文件一式三份及其建筑部分（平、立、剖面）的电子文件一份；出图要求：按国家要求的扩初图纸深度，需装订。

4、施工图设计阶段：所需设计材料：经批准的总平面规划设计方案及单体设计方案、《建设工程初步设计审批意见书》（需做初步设计项目），工程施工图设计文件（含各专业）一式二份及建筑部分（平、立、剖面）的电子文件一份、结构计算书及计算软件名称；出图要求：按国家要求的施工图深度。

5、《工程规划许可证》办理：所需设计材料：经批准的总平面规划设计方案及单体设计方案与管线设计总平面图，建筑施工平、立、剖图纸一式两份（十六层及以上高层及建筑需提交规划建设局的初步设计批复，附电子文件），注：以上为惠州市规划建设局报建图纸要求，仲恺区规划建设局报建有关要求见附件（附：仲恺规划服务指南）。

建设工程规划报建图纸编制规则

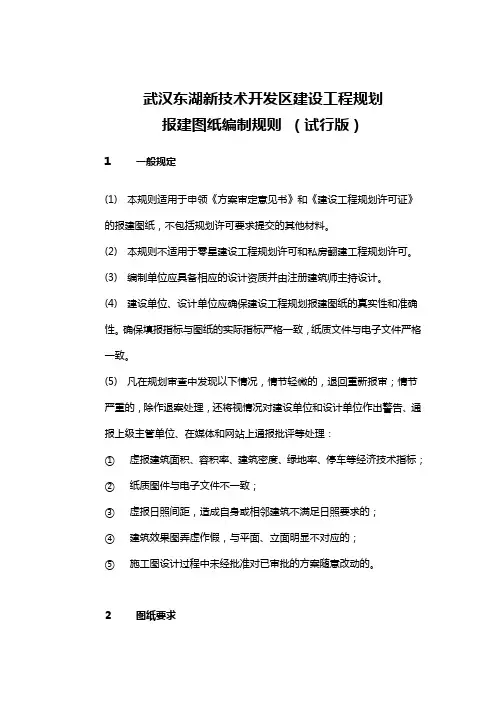

武汉东湖新技术开发区建设工程规划报建图纸编制规则（试行版）1一般规定(1) 本规则适用于申领《方案审定意见书》和《建设工程规划许可证》的报建图纸，不包括规划许可要求提交的其他材料。
