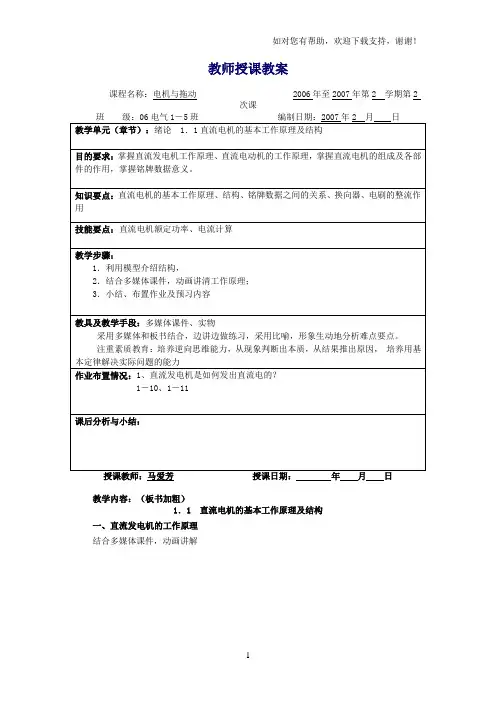

教师授课教案课程名称：电机与拖动2006年至2007年第2 学期第2次课授课教师：马爱芳授课日期：年月日教学内容：（板书加粗）1．1 直流电机的基本工作原理及结构一、直流发电机的工作原理结合多媒体课件，动画讲解1、原动机拖动转子以每分转n转转动；2、电机内部的固定部分建立磁场。

3、导体在磁场中运动切割磁力线感应电动势，经电刷和换向器整流作用输出直流电势。

*说明：由于换向器的作用，使处在N极下面的导体永远与电刷A相接触，处在S极下面的导体永远与电刷B相接触，使电刷A总是呈正电位，电刷B总是呈负电位，从而获得直流输出电势。

注意：某一根转子导体的电势性质是交流电。

而经电刷输出的电动势确是直流电了。

提问：1、如果没有换向器，直流发电机能否发出直流电？由于内电路的交流是通过换向装置后才变为外电路的直流，故没有换向装置就不行。

二、直流电动机的工作原理结合多媒体课件，动画讲解1、将直流电源通过电刷接通电枢绕组，使电枢导体有电流流过。

2、电机内部有磁场存在。

3、载流的转子（即电枢）导体将受到电磁力 f 的作用。

（左手定则）4、所有导体产生的电磁力作用于转子，使转子以n(转/分)旋转，以拖动机械负载。

*说明：转子在旋转过程中，元件中电流方向是交变的，但处在同一磁极下面导体中电流的方向却是恒定的，这是由于换向器的作用，从而使得直流电动机的电磁转矩方向不变。

课堂交流：直流电动机的基本工作原理由学生讲述后再评讲结论：由直流电机的工作原理可以看出，直流发电机是将机械能转变成电能，电动机是将电能转变成机械能，因此说直流电机具有可逆性。

三、直流电机的基本结构结合多媒体课件，动画讲解直流电机由定子与转子两大部分构成，通常，把产生磁场的部分做成静止的，称为定子；把产生感应电势或电磁转矩的部分做成旋转的，称为转子（又叫电枢）。

1、定子：由主磁极、换向磁极、机座、端盖和电刷装置等组成。

2、转子：转子由电枢铁芯、电枢绕组、换向器、转轴和风扇等组成。

电机及拖动授课教案

《电机与拖动》教案08级电子信息科学与技术皖西学院机电学院二〇一二年八月绪论§１电机及电力拖动简介1.什么是电机在现代，电能是一种广泛应用的能源。

电能与其他能源相比，有突出的优点。

首先电能的生产与转换比较经济；其次电能传输与分配比较容易；再者电能的使用与控制比较方便，且易于实现自动化。

因此，在现代社会中，电能的应用已遍及各行各业中。

在电能的生产、转换、传输、分配、使用与控制等方面，都必须通过能够进行能量(或信号)传递与变换的电磁机械装置，这些电磁机械装置被广义地称为电机。

通常所说的电机，是指那些利用电磁感应原理设计制造而成的、用于实现能量(或信号)传递与变换的电磁机械的统称。

按电机的功能来分类，电机可分为：(1) 发电机——把机械能转变成电能；(2) 电动机——把电能转变成机械能；(3) 变压器、变频机、变流机、移相器等，是分别用于改变电压、频率、电流及相位的，即把一种类型的电能转变成另一种类型的电能；(4) 控制电机——应用于各类自动控制系统中的控制元件。

值得指出的是，从基本工作原理来看，发电机与电动机只是电机的两种不同的运行方式，从能量转换的观点来看，二者是可逆的。

上述的各种电机中，有些是静止的，如变压器；有些是旋转的，如各种类型的发电机与电动机。

按电流的类型及工作原理的某些差异，旋转电机又可分为直流电机、交流异步电机、交流同步电机及各种具有专门用途的控制电机等。

2.电机以及电力拖动的发展概况始于19 世纪60～70 年代的第二次工业技术革命，是以电力的广泛应用为显著特点的。

从此人类社会由蒸汽机时代步入了电气化时代。

在法拉第电磁感应定律基础上，一系列电气发明相继出现。

1866 年，德国工程师西门子制成发电机；1870 年比利时人格拉姆发明了电动机，电力开始成为取代蒸汽来拖动机器的新能源。

随后，各种用电设备相继出现。

1882年法国学者德普勒发明了远距离送电的方法。

同年，美国著名发明家爱迪生创建了美国第一个火力发电站，把输电线结成网络。

电机及电力拖动课程《教案》

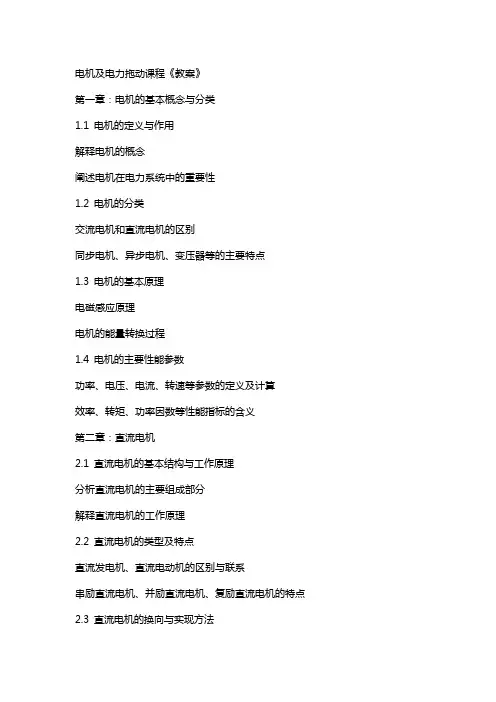

电机及电力拖动课程《教案》第一章：电机的基本概念与分类1.1 电机的定义与作用解释电机的概念阐述电机在电力系统中的重要性1.2 电机的分类交流电机和直流电机的区别同步电机、异步电机、变压器等的主要特点1.3 电机的基本原理电磁感应原理电机的能量转换过程1.4 电机的主要性能参数功率、电压、电流、转速等参数的定义及计算效率、转矩、功率因数等性能指标的含义第二章：直流电机2.1 直流电机的基本结构与工作原理分析直流电机的主要组成部分解释直流电机的工作原理2.2 直流电机的类型及特点直流发电机、直流电动机的区别与联系串励直流电机、并励直流电机、复励直流电机的特点2.3 直流电机的换向与实现方法换向的概念及换向过程换向装置的类型及作用2.4 直流电机的调速方法串电阻调速、电枢电流调速、脉冲宽度调速等方法的原理及特点第三章：交流电机3.1 交流电机的基本结构与工作原理分析交流电机的主要组成部分解释交流电机的工作原理3.2 交流电机的类型及特点异步电机、同步电机、变压器等的主要特点及应用领域3.3 交流电机的运行特性启动、制动、调速等运行特性的定义及分类交流电机在不同运行状态下的性能表现3.4 交流电机的控制方法磁场控制、电压控制、频率控制等方法的原理及应用第四章：电力拖动系统4.1 电力拖动系统的组成及分类电动机、传动装置、控制器等组成部分的作用电动机拖动系统、液压拖动系统、气压拖动系统的特点4.2 电动机的基本控制电路启动、制动、调速等基本控制电路的原理及应用4.3 电力拖动系统的设计与选择电动机选型、传动装置选型、控制器选型的依据及方法4.4 电力拖动系统的运行与维护系统运行中的监测与故障诊断系统维护与保养的重要性及方法第五章：电机及电力拖动的保护与节能5.1 电机保护的原理与措施过载保护、短路保护、过电压保护等保护方式的原理及应用5.2 电机故障诊断与维修故障诊断的方法及步骤维修技术及注意事项5.3 电力拖动系统的节能措施优化控制策略、改进传动装置、提高电动机效率等节能方法5.4 电机及电力拖动技术的最新发展趋势高效节能电机、智能电机、电动汽车等领域的研发动态第六章：电机及电力拖动的应用案例分析6.1 电机在工业生产中的应用案例电机在机械制造、冶金、化工等行业中的应用实例6.2 电机在交通运输领域的应用案例电机在汽车、电车、船舶等交通工具中的应用实例6.3 电机在生活中的应用案例电机在家用电器、医疗器械等日常用品中的应用实例6.4 电机在新能源领域的应用案例电机在风力发电、太阳能发电、电动汽车等新能源领域的应用实例第七章：电机及电力拖动的试验与检测7.1 电机试验的目的与方法阐述电机试验的重要性介绍电机试验的常用方法及设备7.2 电机性能检测功率、效率、转速等性能指标的检测方法及设备7.3 电机故障检测与诊断介绍电机故障检测与诊断的方法及设备7.4 电力拖动系统的试验与检测电力拖动系统的性能试验、适应性试验等方法及设备第八章：电机及电力拖动的仿真与优化8.1 电机及电力拖动仿真的意义与方法解释电机及电力拖动仿真的作用介绍电机及电力拖动仿真的常用方法及软件8.2 电机参数的优化与设计优化电机参数的方法及目的8.3 电力拖动系统的优化与控制优化电力拖动系统控制策略的方法及目的8.4 电机及电力拖动系统的计算机辅助设计介绍计算机辅助设计在电机及电力拖动领域的应用第九章：电机及电力拖动的实训操作9.1 电机的基本操作与维护电机的安装、调试、运行、停机等基本操作电机维护与保养的方法及注意事项9.2 电力拖动系统的实训操作电力拖动系统的接线、调试、运行等实训操作9.3 电机及电力拖动的故障排除与维修分析电机及电力拖动系统的常见故障介绍故障排除与维修的方法及技巧9.4 电机及电力拖动的实训项目案例分析电机及电力拖动实训项目案例，提高实际操作能力第十章：电机及电力拖动的评价与展望10.1 电机及电力拖动的评价指标阐述评价电机及电力拖动性能的指标及方法10.2 电机及电力拖动技术的展望分析电机及电力拖动技术的发展趋势10.3 电机及电力拖动技术的市场前景分析电机及电力拖动技术在各个领域的市场需求10.4 电机及电力拖动教育的改革与发展探讨电机及电力拖动教育在人才培养、课程设置等方面的改革与发展方向重点和难点解析一、电机的基本概念与分类：理解电机的工作原理和电机分类是学习电机及电力拖动的基础。

电机及拖动教案

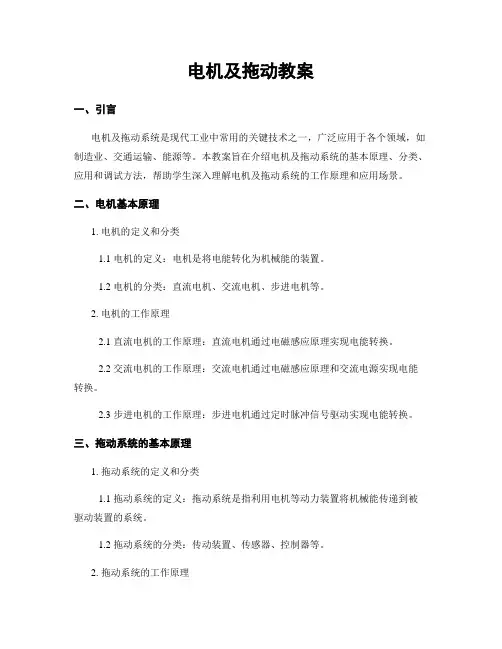

电机及拖动教案一、引言电机及拖动系统是现代工业中常用的关键技术之一，广泛应用于各个领域，如制造业、交通运输、能源等。

本教案旨在介绍电机及拖动系统的基本原理、分类、应用和调试方法，帮助学生深入理解电机及拖动系统的工作原理和应用场景。

二、电机基本原理1. 电机的定义和分类1.1 电机的定义：电机是将电能转化为机械能的装置。

1.2 电机的分类：直流电机、交流电机、步进电机等。

2. 电机的工作原理2.1 直流电机的工作原理：直流电机通过电磁感应原理实现电能转换。

2.2 交流电机的工作原理：交流电机通过电磁感应原理和交流电源实现电能转换。

2.3 步进电机的工作原理：步进电机通过定时脉冲信号驱动实现电能转换。

三、拖动系统的基本原理1. 拖动系统的定义和分类1.1 拖动系统的定义：拖动系统是指利用电机等动力装置将机械能传递到被驱动装置的系统。

1.2 拖动系统的分类：传动装置、传感器、控制器等。

2. 拖动系统的工作原理2.1 传动装置的工作原理：传动装置通过齿轮、皮带等将电机的转动力矩传递到被驱动装置。

2.2 传感器的工作原理：传感器用于感知被驱动装置的状态，并将信号反馈给控制器。

2.3 控制器的工作原理：控制器根据传感器反馈的信号，控制电机的转速、方向等参数。

四、电机及拖动系统的应用1. 制造业中的应用1.1 机床：电机及拖动系统在机床中用于控制切削工具的运动。

1.2 自动化生产线：电机及拖动系统用于控制生产线上各个工作站的运动。

2. 交通运输中的应用2.1 汽车：电机及拖动系统用于控制汽车的发动机、转向系统等。

2.2 铁路：电机及拖动系统用于控制列车的牵引、制动等。

3. 能源领域中的应用3.1 风力发电：电机及拖动系统用于控制风力发电机组的转动。

3.2 水力发电：电机及拖动系统用于控制水轮发电机组的转动。

五、电机及拖动系统的调试方法1. 电机调试方法1.1 直流电机调试方法：包括检查电源、测量电机参数、调整电机控制器等。

电机与拖动教案

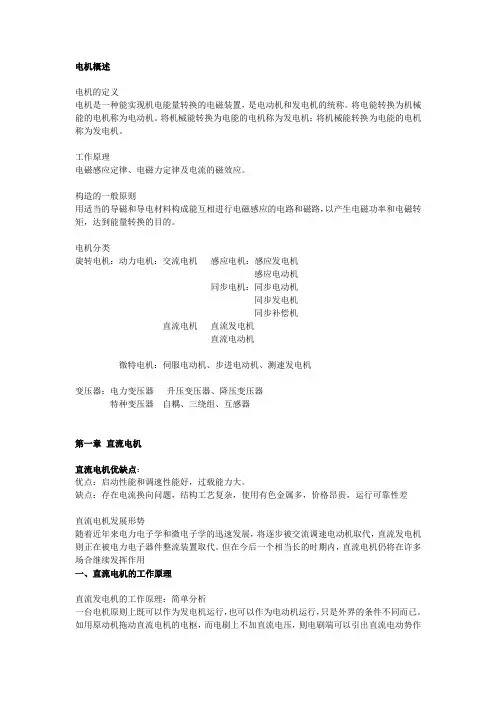

电机概述电机的定义电机是一种能实现机电能量转换的电磁装置，是电动机和发电机的统称。

将电能转换为机械能的电机称为电动机。

将机械能转换为电能的电机称为发电机；将机械能转换为电能的电机称为发电机。

工作原理电磁感应定律、电磁力定律及电流的磁效应。

构造的一般原则用适当的导磁和导电材料构成能互相进行电磁感应的电路和磁路，以产生电磁功率和电磁转矩，达到能量转换的目的。

电机分类旋转电机：动力电机：交流电机感应电机：感应发电机感应电动机同步电机：同步电动机同步发电机同步补偿机直流电机直流发电机直流电动机微特电机：伺服电动机、步进电动机、测速发电机变压器：电力变压器升压变压器、降压变压器特种变压器自耦、三绕组、互感器第一章直流电机直流电机优缺点：优点：启动性能和调速性能好，过载能力大。

缺点：存在电流换向问题，结构工艺复杂，使用有色金属多，价格昂贵，运行可靠性差直流电机发展形势随着近年来电力电子学和微电子学的迅速发展，将逐步被交流调速电动机取代，直流发电机则正在被电力电子器件整流装置取代。

但在今后一个相当长的时期内，直流电机仍将在许多场合继续发挥作用一、直流电机的工作原理直流发电机的工作原理：简单分析一台电机原则上既可以作为发电机运行，也可以作为电动机运行，只是外界的条件不同而已。

如用原动机拖动直流电机的电枢，而电刷上不加直流电压，则电刷端可以引出直流电动势作为直流电源，可输送电能，电动机将机械能变换成电能而成为发电机；如在直流电机的两电刷端上，加上直流电压，将电能输入，电机即可拖动生产机械，将电能变换成机械能而成为电动机。

一台电机，即可作为发电机运行，又可作为电动机运行，这是直流电机的可逆原理二、直流电机的结构由两个主要部分组成：静止部分（称为定子），主要用来产生磁场转动部分（称为转子）是机电能量转换的枢纽在定转子之间，有一定的气隙称为气隙三、直流电机的铭牌：额定值四、直流电机的磁场1、直流电机的空载磁场2、直流电机负载时的磁场及电枢反应3、直流电机的换向五、直流电机的感应电势和电磁转矩1、感应电势Ea=CeΦn电机的电枢电动势Ea与每级磁通Φ成正比，与电枢转速n成正比2、电磁转矩T=CTΦIa电磁转矩与每级磁通和电枢电流的乘积成正比六、直流电机的工作特性1、电压平衡方程式2、转矩平衡方程式3、功率平衡方程式第二章、直流电动机的电力拖动一、电力拖动系统的运动方程T-TL=GD2/375 dn/dt可确定系统的状态方程式中各量正负号确定的规则二、生产机械的负载转矩特性恒转矩负载特性：TL的大小不变恒功率负载特性：TL与转速n成反比风机泵类负载特性：TL与转速的平方成正比三、他励直流电动机的机械特性1、机械特性的一般表达式2、固有机械特性条件：当U=UN，Φ=ΦN, R=0时的机械特性特点：硬特性3、人为机械特性电枢串电阻的人为特性特点：1）n0不变2）β变大，稳定性能变差降低电压的人为特性特点：1）n0与电源电压成正比2）β不变弱磁的人为特性特点：1）n0变大2）β变大四、他励直流电动机的启动电动机的启动要求：启动转矩足够大启动电流不可太大他励直流电动机的启动主要是设法减小启动电流电动机的启动方式分为直接启动、降压启动、电枢回路串电阻启动直流电动机一般不能直接启动他励直流电动机的启动方法有电枢串电阻启动和降低电压启动五、他励直流电动机的调速1、调速的基本概念2、调速指标3、他励直流电动机的调速方法1）电枢串电阻调速特点：向下调速，有级调速，稳定性能变差，损耗大2）降低电枢电压调速特点：向下调速、无级调速，稳定性能不变，效率高3）弱磁调速特点：向上调速，有级调速，稳定性能变差，损耗大，受换向限制六、他励直流电动机的制动制动的特征是电磁转矩T与转速n的方向相反制动的作用：1、减速2、匀速下放重物他励直流电动机的制动方法有：能耗制动、反接制动、回馈制动第三章变压器一、变压器的构造变压器是一种利用电磁感应工作的静止的装置，其主要功能是将交变电压变为同一频率的另一种或几种交流电压。

电机与拖动教案——第二章直流电机

第二章直流电机2.1直流电机的基本工作原理及结构一、基本工作原理（一）直流电机的构成（1）定子：主磁极、换向磁极、机座、端盖、电刷装置；（2）转子：电枢铁心、电枢绕组、换向装置、风扇、转轴（3）气隙**注意：同步电机—旋转磁极式；直流电机—旋转电枢式。

1.直流发电机的工作原理：实质上是一台装有换向装置的交流发电机；（1）原理：导体切割磁力线产生感应电动势（2）特点：e=BLV；a、电枢绕组中电动势是交流电动势b、由于换向器的整流作用，电刷间输出电动势为直流（脉振）电动势c、电枢电动势——原动势；电磁转矩——阻转矩（与T、n反向）2.直流电动机的工作原理：实质上是一台装有换向装置的交流电动机；（1）原理：带电导体在磁场中受到电磁力的作用并形成电磁转矩，推动转子转动起来（2）特点：f=BiLa、外加电压并非直接加于线圈，而是通过电刷和换向器再加到线圈b、电枢导体中的电流随其所处磁极极性的改变方向，从而使电磁转矩的方向不变。

c、电枢电动势——反电势（与I反向）；电磁转矩——驱动转矩（与n同向）**说明：直流电机是可逆的，它们实质上是具有换向装置的交流电机。

3、脉动的减小——电枢绕组由许多线圈串联组成（二）直流电机的基本结构1、主磁极——建立主磁场（N、S交替排列）a、主极铁心——磁路，由1.0~1.5mm厚钢板构成b、励磁绕组——电路、由电磁线绕制2、机座——磁路的一部分（支承）框架，钢板焊接或铸刚3.电枢铁心——磁路，0.5mm厚硅钢片叠压而成（外圆冲槽）4.电枢绕组——电路。

电磁线绕制（闭合回路，由电刷分成若干支路）换向器——换向片间相互绝缘（用云母或塑料）电刷装置a、电刷——石墨或金属石墨b、刷握、刷杆、连线（铜丝辨）5.换向极——改善换向，由铁心、绕组构成（放置于主极之间或绕组与电枢绕组串联）（三）励磁方式1.定义：主磁极的激磁绕组所取得直流电源的方式；2.分类：以直流发电机为例分为：他励式和自励式（包括并励式、串励式和复励式）他励：激磁电流较稳定；并励：激磁电流随电枢端电压而变；串励：激磁电流随负载而变，由于激磁电流大，激磁绕组的匝数少而导线截面积较大；复励：以并激绕组为主，以串激绕组为辅。

《电机拖动及基础》教案.doc

教学难点
仪用互感器原理及其应用
主要教学环节、方法及内容设计
时间
（分）
引入课程内容：复习通用变压器原理（提问）
一、认识白偶变压器
1、结构；2、应用
二、认识仪用互感器
1、应用；2、原理
三、典型应用举例
播放相关资料
四、小结（注意和通用变压器比较）
5営兰兰5
教学小结：注意和实际应用相联系
作业布置：
教学后记
周课次
重庆正大软件职业技术学院
教案
课程名称：电机拖动及基础
课程代码：13033010
任课教师：
授课班级：
授课时间：201X-201X学年第X学期
周课次
第1周第1次课学时2学时教学地点
教学任务名称
认识变压器
教学目标
【含知识、技能、素养目标】
1、能够认识变压器结构、工作原理。
2、能够认识变压器的型号与额定值。
教学重点
辨别三相变压器的联结组别
教学难点
辨别三相变压器的联结组别
主要教学环节、方法及内容设计
时间
（分）
引入课程内容：复习变压器的同名端异名端（提问）一、认识三相变压器的磁路系统
教师讲述三相变压器的磁路系统
二、认识三相变压器的联结组别
教师讲述演示三相变压器的联结组别
三、小结
10
30
40
10
教学小结：注意和前一小节进行比较得出一些相似的结论
三、变压器概念、分类、结构及工作原理
教师讲述，
四、小结
5
15
20
45
5
教学小结：强调课程作用，开好头
作业布置：
教学后记
周课次

电机与拖动(第3版)(附微课视频)》课时教案 (21)[1页]

（b）判定定子绕组的首未端
（C）空载实验
（D)短路试验
讲解
10
实做
4、学生分组进行试验操作
分组
学生实做
4
5、检查、评估
师生共同
10
总结
总结本堂课的重点与难点
师生共同总结
5
课后
小结
湖南铁道职业技术学院
教师课时授课计划
教师姓名课程名称电机拖动及应用授课时数2累计课时44
授课日期
授课班级
课题
三相异步电动机工作特性测定
教学目标
知识目标
设计出实验线路、用涡流测功机做负载、测取三相异步电动机的工作特性
技能目标
掌握测功机的原理与使用方法、掌握用负载法测取三相异步电动机的工作特性Fra bibliotek态度目标
培养学生严谨求实的学习态度
教学重点
用负载法测取三相异步电动机的工作特性
教学难点
无
教学资源
课件、教具
教学参考书
《电机与拖动》刘小春主编
作业
教学过程设计
教学环节
教学内容
教学环境、教学方法、资源
时间
新课
1、三相异步电动机工作特性测定
讲授
15
2、各类仪器仪表的选用
讲解
10
3、试验方法与试验步骤
（a）测量定子绕组的冷态直流电阻: 伏安法、电桥法

电机与拖动基础教案

学期授课计划说明本课程计划学时已讲授学时本期教学周本学期课时分配课时余（缺）时本学期总学时其中讲授实践测试考核机动小计120 18 120 56 30 考试 2 120教学大纲名称或版本《电机与拖动基础》教学大纲——自编选用教材《电机与拖动基础》主要参考书名称及版本《电机及电力拖动》（机工出版社）所需实验（实习）器材及设备电动机实训装置实验（习）场地电机实训室备注皖西学院教案2010 ～2011 学年度第一学期编号 001 .机械与电子工程系电气教研室任课教师汪良益.课程名称电机与拖动基础授课章节绪论第一章直流电机§1.1 直流电机的结构与工作原理课题:绪论§1.1 直流电机的结构与工作原理课型:理论课学时数:2学时教学目的及要求1.了解电机及电力拖动技术的发展；2.明确课程的性质、课程所涵盖的内容、学完本课程后所达到的要求。

3.掌握直流电机的基本工作原理。

4.掌握直流电机的结构，掌握各部分的作用。

5.了解直流电机的铭牌。

教学重点直流电机的基本工作原理及结构教学难点直流电机的基本工作原理教学方法讲授法教学辅助手段、教具授课班级电气0801，0802电气0803，电信07授课日期 9月 8 日 9月 10日月日月日教学过程主要环节设计作业 1.1，1.2绪论0．1 电机及电力拖动系统概述一、电机《电机与拖动基础》是把电机学和电力拖动基础两门课程有机结合而成的一门课程。

电机是以电磁感应和电磁力定律为基本工作原理进行电能的传递或机电能量转换的机械装置。

电能易于转换、传输、分配和控制，是现代能源的主要形式。

发电机把机械能转化为电能。

而电能的生产集中在火力、水力、核能和风力发电厂进行。

为了减少输电中的能量损失，远距离输电均采用高电压形式：电厂发出的电能经变压器升压，然后经高压输电线路送达目的地后，再经变压器降压供给用户。

电能转换为机械能主要由电动机完成。

电动机拖动生产机械运转的方式称为电力拖动。

(完整版)电机拖动与控制-教案

课程:电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程:电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级:13矿机3班课程：电机拖动与控制班级：13矿机3班课程：电机拖动与控制班级:13矿机3班。

《电机与拖动基础》课程教案.doc

教学后记
下次从变压器运行特性讲起。
课程第13讲
第7周
日期：地点：教
第4章
变压器
第5节变压器的运行特性
第6节三相变压器
第节
教学重点：
变压器的运行特性和三相变压器的联接组别。
教学难点：联接组别。
讲授主要内容：
变压器的外特性和电压调整率、变压器的效率和效率特性、三相变压器的磁路系统、联接组别等。
本次课主体教学方式、方法：教师主讲
第4节变压器参数的试验测定
第节
教学重点：
变压器的负载运行的电磁关系。
教学难点：
各电磁量的惯例。
讲授主要内容：
变压器的负载运行时的电磁状况、各量正方向的规定、平衡方程式、等值电路及和量图、变压器参数的试验测定等。
本次课主体教学方式、方法：教师主讲
布置作业
思考题：P132 4-9. 4-17
作业：1)P132 4-18.2)分别定性画出变压器带感性负载、电阻性负载和电容性负载的相量图
布置作业
思考题：P1334-23、4-31、4-32> 4-31、4-32
作业：P1334-22、4-24(1) (3)、4-25(1) (3)、4-33
教学后记
下次是变压器这章的习题课。
课程第14讲
第7周
口期：地点：教
第4章
变压器习题课
第节
AA*TV
弟T
第节
教学重点：
补充讲变压器例题。
教学难点：
讲授主要内容：
第1章
真流电机原理
第7节直流电动机
第8节直流电机换向简介
第节
教学重点：
屯动机的机械特性、改善换向
教学难点：

电机与拖动(第3版)(附微课视频)》课时教案 (22)[1页]

湖南铁道职业技术学院
教师课时授课计划
教师姓名课程名称电机拖动及应用授课时数2累计课时46
授课日期
授课班级
课题
单相异步电动机
教学目标
知识目标
单相异步电动机的结构与工作原理、铭牌数据、基本形式
技能目标
掌握三相异步电动机的基本结构与工作原理
态度目标
培养学生严谨求实的学习态度
教学重点
单相异步电动机的基本形式
教学难点
无
教学资源
课件
教学参考书《电机与拖动》刘ຫໍສະໝຸດ 春主编作业教学过程设计
教学环节
教学内容
教学环境、教学方法、资源
时间
复习
三相异步电动机的制动方式
讲授
10
新课
1、单相异步电动机的基本结构与工作原理
定子部分
转子部分
单相绕组的脉动磁场
两相绕组的旋转磁场
讲解
20
2、单相异步电动机的铭牌数据
型号、电压、频率、功率、电流、转速、工作方式
讲解
讨论
25
3、单相异步电动机的基本形式
电阻分相式单相异步电动机
电容分相式单相异步电动机
罩极式单相异步电动机
讲解
比较
30
总结
总结本堂课的重点与难点
师生共同总结
5
课后
小结

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电机与拖动教案
【教案】
课程性质、任务和目的《电动与拖动》是电气工程及其自动化专业必修的专业基础课.它既是研究电机及电力拖动系统基础理论的学科,又可以作为一门独立的技术应用课,直接为工农业生产服务.本课程的理论性与实践性都很强,通过本课程学习,使学生掌握各种电机的基本结构与工作原理,独立分析电力拖动系统各种运行状态,掌握有关计算方法,合理地选择和使用电动机,为后续电气控制技术、自动控制系统等专业课打下坚实基础,为从事专业技术工作做好基本培养和锻炼. 基本要求通过本课程的教学,应使学生达到下列要求: 掌握和理解变压器和电动机的基本方程式; 掌握他励直流电动机负载运行计算,调速性能计算,起制动电阻计算和他励直流电动机过渡过程计算,负载转矩折算,飞轮矩折算; 三相异步电动机机械特性实用公式计算调速电阻及制动电阻,三相异步电动机降压起动的计算与选择,三相绕线式异步电动机转子回路串电阻分级起动计算; 具有选择电力拖动系统电动机的型式、种类、电压、转速及额定功率,校核发热,起动能力与过载能力. 课时分配共64学时,安排在第二学年的第二学期.其中理论教学52学时,实践教学12学时. 先修课程电路原理、电子技术和电力电子技术教学内容、要求与安排绪论课程的性质及任务以及常用的几个基本定律直流电机 1.1 教学内容: 直流电机的工作原理和结构;直流电机电枢绕组;直流电机的励磁方式和空载磁场;他励直流电动机的机械特性;他励直流电动机的工作特性;串、复励直流电动机的机械特性;直流电动机换向. 1.2 教学重点: 直流电机的励磁方式和空载磁场;他励直流电
动机的机械特性 1.3 教学难点: 直流电机的励磁方式和空载磁场;他励直流电动机的机械特性直流电动机的电力拖动 2.1 教学内容: 电力拖动系统的动力学基础;他励直流电动机的起动、制动和调速;串励及复励直流电动机的电力拖动. 2.2 教学重点: 电力拖动系统的动力学基础;他励直流电动机的起动、制动和调速;
2.3 教学难点: 他励直流电动机的起动、制动和调速; 变压器
3.1 教学内容: 变压器的用途、结构及额定数据;变压器的空载运行、空载等值电路;变压器的负载运行、负载等值电路;标么值;变压器参数测定;变压器电压调整率及效率;变压器联接组别;变压器并联运行;自耦变压器. 3.2 教学重点: 变压器的空载运行、空载等值电路;变压器的负载运行、负载等值电路;标么值;变压器电压调整率及效率;变压器联接组别;变压器并联运行. 3.3 教学难点: 变压器电压调整率及效率;变压器联接组别;标么值. 交流电机的绕组、电动势和磁通势
4.1 教学内容: 交流电机电枢绕组;交流电机电枢绕组磁场;交流电机电枢绕组电势. 4.2 教学重点: 交流电机电枢绕组磁场;交流电机电枢绕组电势. 4.3 教学难点: 交流电机电枢绕组磁场;交流电机电枢绕组电势. 异步电动机
5.1 教学内容: 三相异步电动机的结构及额定数据;三相异步电动机工作原理及转差率;三相异步电动机的电磁关系及等值电路;三相异步电动机的功率关系;三相异步电动机的机械特性;三相异步电动机的工作特性. 5.2 教学重点: 三相异步电动机工作原理及转差率;三相异步电动机的电磁关系及等值电路;三相异步电动机的功率关系;三相异步电动机的机械特性. 5.3 教学难点: 三相异步电动机工作原理及转差率;三相异步电动机的电磁关系及等值电路;三相异步电动机的功率关系;三相异步电动机的机械特性. 三相异步电动机的电力拖动
6.1 教学内容: 鼠笼式三相异步电动机的
起动方法;绕线式三相异步电动机的起动方法;三相异步电动机的调速;三相异步电动机四象限运行. 6.2 教学重点: 鼠笼式三相异步电动机的起动方法;绕线式三相异步电动机的起动方法;三相异步电动机的调速;三相异步电动机四象限运行. 6.3 教学难点: 鼠笼式三相异步电动机的起动方法;绕线式三相异步电动机的起动方法;三相异步电动机的调速;三相异步电动机四象限运行. 控制电机7.1 教学内容: 伺服电动机;力矩电动机;微型同步电动机;步进电动机;自整角机;测速发电机. 7.2 教学重点: 伺服电动机;自整角机;测速发电机;步进电动机. 7.3 教学难点: 伺服电动机;自整角机;测速发电机;步进电动机. 电力拖动系统中电动机的选择8.1 教学内容: 电力拖动系统电动机一般选择;电动机的发热与冷却;电动机的额定功率;电动机额定功率的选择. 8.2 教学重点: 电力拖动系统电动机一般选择;电动机的发热与冷却;电动机的额定功率;电动机额定功率的选择. 8.3 教学难点: 电力拖动系统电动机一般选择;电动机的发热与冷却;电动机的额定功率;电动机额定功率的选择. 考试办法与要求本课程对学生的考试结合平时作业和课程结束时的卷面考试,总成绩中,平时成绩与卷面考试成绩比例为4:6,卷面考试采用百分制. 实验项目序号实验项目名称实验学时 1 变压器电压调整率及联接组 2 2 他励直流电动机机械特性与调速 2 3 三相鼠笼异步电动机机械特性及起动2 4 三相绕线式异步电动机的起动及调速2 5 交流伺服电动机 2 6 步进电动机 2 学时分配序号课程内容理论学时实践学时小计0 绪论2 2 1 直流电机8 2 10 2 直流电动机的电力拖动6 6 3 变压器6 2 8 4 交流电机的绕组、电动势和磁通势2 2 5 异步电动机12 12 6 三相异步电动机的电力拖动8 4 12 7 控制电机 4 4 4 8 电力拖动系统中电动机的选择 4
http://dxjiaoan/dgdz/1201.html。
