微纳结构光学及应用

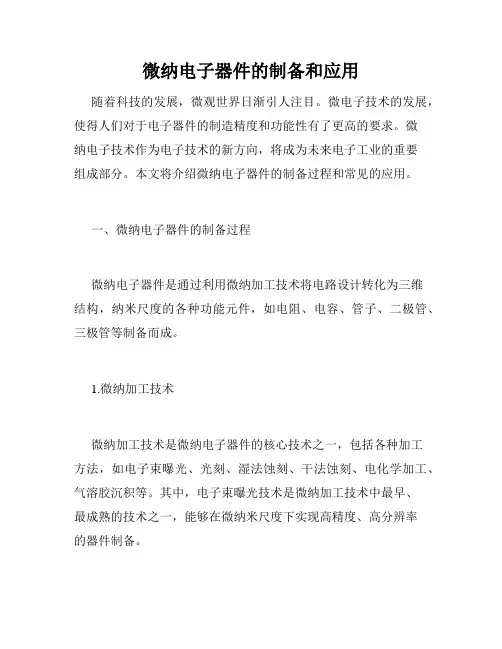

微纳电子器件的制备和应用
微纳电子器件的制备和应用随着科技的发展，微观世界日渐引人注目。
微电子技术的发展，使得人们对于电子器件的制造精度和功能性有了更高的要求。
微纳电子技术作为电子技术的新方向，将成为未来电子工业的重要组成部分。
本文将介绍微纳电子器件的制备过程和常见的应用。
一、微纳电子器件的制备过程微纳电子器件是通过利用微纳加工技术将电路设计转化为三维结构，纳米尺度的各种功能元件，如电阻、电容、管子、二极管、三极管等制备而成。
1.微纳加工技术微纳加工技术是微纳电子器件的核心技术之一，包括各种加工方法，如电子束曝光、光刻、湿法蚀刻、干法蚀刻、电化学加工、气溶胶沉积等。
其中，电子束曝光技术是微纳加工技术中最早、最成熟的技术之一，能够在微纳米尺度下实现高精度、高分辨率的器件制备。
2.相关技术微纳电子器件的制备还需要相关技术的支持，如精密仪器的设计和制造，材料科学的发展，电子学、物理学和计算机技术等综合运用。
这些技术的进步，不仅提高了微电子器件的制造精度，而且能够满足制造高质量器件的要求。
3.应用现在，已经有许多微纳电子器件被制造出来并应用到了各个领域。
比如，红外探测器、生物芯片、微型加速器、纳米滤网、烟雾探测器等，这些器件的应用程度已经高达了80%以上。
二、常见的微纳电子器件应用1.生物芯片生物芯片作为生物技术的重要应用，是一种集微电子技术和生物科学于一体的新型技术。
通过生物芯片，可以对微生物、DNA、蛋白质等生物体系进行检测和分析。
2.红外探测器红外探测器是一种分子结构、量子离子和原子谱学原理为基础的新型光学节目。
与其他光学检测方式相比，红外探测器具有相对非常特别的特性，如对物体的热辐射敏感，可测量物体的温度等。
红外探测器不仅可以应用到军事领域，如导弹、火控系统等，而且也可以用于民用领域，如夜视设备、红外报警器等。
3.微型加速器微型加速器是一种可以将带电粒子高速加速的装置，它可以应用于核物理分析、放射性检测、核废料处理、环境监测等多个领域。
微纳光学资料
• 提高生物组织的成像质量和分辨率
• 实现生物组织和化学物质的检测和分析
微纳光学在量子信息领域的应用
量子计算
• 微纳量子光子器件：量子比特、量子逻辑门等
• 实现量子信息的处理和计算
量子通信
• 微纳量子光子器件：量子纠缠、量子密钥分发等
• 实现量子信息的传输和保密
05
微纳光学的未来发展趋势与挑战
微纳光学的发展趋势及其影响
• 投影式电子束曝光技术
电子束曝光技术在微纳光学元件制备中的应用
• 制作高分辨率的微纳光学元件图形结构
• 控制微纳光学元件的尺寸和形状
纳米压印技术在微纳光学元件制备中的应用
纳米压印技术在微纳光学元件制备中的应用
• 制作微纳光学元件的图形结构
• 控制微纳光学元件的尺寸和形状
纳米压印技术简介
• 利用模具在聚合物材料上进行压印的过程
• 摩擦磨损法
04
微纳光学的应用实例
微纳光学在通信领域的应用
光纤通信
• 微纳光纤元件：光纤透镜、光纤滤波器等
• 提高光纤通信的传输速率和容量
量子通信
• 微纳量子光子器件：量子点、量子阱等
• 实现量子信息的传输和处理
微纳光学在生物医学领域的应用
光学成像
光学传感
• 微纳光学透镜、光纤探针等
• 微纳光学传感器：生物传感器、化学传感器等
• 微纳光学元件的制备技术：提高精度、降低成本等
• 微纳光学元件的性能表征：发展新的测量方法、提高测量精度等
• 微纳光学的应用领域：拓展新的应用领域、提高应用水平等
技术挑战的解决方案
• 发展新的制备技术：电子束曝光技术、纳米压印技术等
• 发展新的性能表征方法：光谱仪法、原子力显微镜法等
微纳光学的应用
微纳光学的应用
微纳光学是一种新兴的技术，它利用微米和纳米级别的结构来控制光的传播和交互。
这种技术在许多领域都有广泛的应用，包括光通信、生物医学、纳米电子学和太阳能电池等。
本文将介绍微纳光学的应用。
微纳光学在光通信领域有着广泛的应用。
光通信是一种高速、高带宽的通信方式，它利用光信号传输数据。
微纳光学技术可以用来制造高效的光纤耦合器、光栅和微型光学器件，这些器件可以提高光通信系统的传输效率和可靠性。
微纳光学在生物医学领域也有着重要的应用。
生物医学研究需要对细胞和分子进行高分辨率的成像和检测。
微纳光学技术可以制造出高分辨率的显微镜和光学探针，这些器件可以用来观察细胞和分子的结构和功能，从而帮助科学家研究生物学和医学问题。
微纳光学还可以应用于纳米电子学领域。
纳米电子学是一种新兴的电子学领域，它利用纳米级别的结构来制造电子器件。
微纳光学技术可以用来制造出高效的纳米光电器件，这些器件可以用来控制和检测电子的行为，从而提高电子器件的性能和可靠性。
微纳光学还可以应用于太阳能电池领域。
太阳能电池是一种利用太阳能转换成电能的器件。
微纳光学技术可以用来制造出高效的太阳能电池，这些电池可以利用微米和纳米级别的结构来控制光的传播
和吸收，从而提高太阳能电池的转换效率。
微纳光学技术在许多领域都有着广泛的应用。
随着技术的不断发展，微纳光学将会在更多的领域发挥重要作用，为人类带来更多的福利。
微纳光学结构及应用
1引言微纳光学主要指微纳米尺度的光学效应，以及利用微纳米尺度的光学效应开发出的光学器件、系统及装置。
微纳光学不仅是光电子产业的重要发展方向之一，也是目前光学领域的前沿研究方向。
微纳光学的发展是由大规模集成电路工艺水平的进步所推动的。
早在20世纪50年代，德国著名教授A.W.Lohmann [1]就考虑到利用光栅的整体相移技术对光场相位编码，以实现对光波的人工控制。
1964年夏季，A.W.Lohmann 教授指导大学生Byron ，利用IBM 当时先进的制版设备演示了世界上第一张计算机全息图。
随后的衍射光学进展都可以看作是人为地控制或改变光的波前，从这个意义上说，这个工作具有革命性的意义。
随着半导体工艺技术的进步，微米尺度的任意线宽都可以加工出来。
由此，达曼提出一种新型的微光学分束器件，后人叫做达曼光栅[2]。
达曼光栅通过任意线宽的二值相位调制，将一束激光分成多束等强度的激光。
其制作充分利用了微电子工艺技术，是一个典型的微光学器件[3]。
达曼光栅一般能产生一维或者二维矩阵的光强分布。
周常河等[4]提出了圆环达曼光栅，也就是不同半径的圆孔相位调制，实现多级等光强的圆环分布。
我们知道，圆孔的傅里叶变换是贝塞尔函数，而矩形的傅里叶变换是SINC 函数，因此，虽然达曼光栅和圆环达曼光栅的物理本质一样，但是其数学处理却不相同[5]。
随着制造技术水平的进步，出现了一些纳米光学领域的新概念：光子晶体（Photonic Crystal ）[6]、表面微纳光学结构及应用Micro-&Nano-Optical Structures and Applications摘要简短回顾微纳光学的几个重要研究方向，包括光子晶体、表面等离子体光学、奇异材料、负折射、隐身以及亚波长光栅等。
微纳光学不仅成为当前科学的热点研究领域，更重要的是，微纳光学是新型光电子产业的发展方向，在光通信、光存储、激光核聚变工程、激光武器、太阳能利用、半导体激光、光学防伪技术等诸多领域，起到了不可替代的作用。
微纳光学：什么是微纳光学？
微纳光学：什么是微纳光学？一、简介微纳光学是光学科学的一个重要领域，它主要研究微小尺寸下光的传输、操控和应用。
微纳光学所研究的对象可以是纳米级别的光学元件，例如纳米结构、量子点等等，也可以是微型光学器件，例如光纤、波导等等。
在微纳光学领域，人们利用微纳结构的光学性能制造出高分辨率的显微镜、高效率的光学存储器、高灵敏度的光电传感器等等，这些器件在生物医学、信息技术、光纤通信等领域都有广泛应用。
二、微纳光学的原理微纳光学的研究主要基于光的波粒二象性、光的相干性和传输特性，可以利用微纳结构改变光的传播方向、波长和极化状态，从而实现光的操控和运输。
微纳光学的基本原理包括以下几个方面：1. 纳米结构对光的精细调控纳米结构的制备与设计是实现微纳光学的重要手段，纳米结构可以精细控制光的位置、波长、方向和偏振方向等。
特别地，一些新型纳米结构，例如表面等离子体共振结构、光子晶体和金属纳米结构等，具有极强的电磁场增强效应，可以将光场增强至数千倍，实现微纳光学的超强场强效应。
2. 光的波动性微纳光学中的光学元件尺寸和光波长相当，因此光的波动性将会表现出一些奇特的现象。
例如，在金属纳米结构中，光的电磁场在纳米结构表面受到局部增强，这种电磁场效应称为表面等离子体共振（SPR）。
当入射光的波长和特定的纳米结构大小匹配时，SPR现象会被激发出来，产生局部的强电磁场，增强光与物质的相互作用，这为生物医学、光化学等领域应用提供了新思路。
3. 光的相干性和相位光的相干性和相位是微纳光学中实现光的干涉、衍射和成像的关键因素。
例如，在建立光学存储器时，需要光的干涉效应和波导中的衍射现象来控制光的传输和处理。
微纳光学器件的制造和优化需要对这些基本光学现象的深入理解。
三、微纳光学的应用微纳光学在生物医学、信息技术、光通信等领域有广泛应用，一些微纳光学应用的例子如下：1. 显微镜利用微纳结构可以制造出高分辨率的显微镜。
例如在“全息显微镜”中，利用光的干涉和衍射性质，将样品与参考光想叠加，得到类似于8字形的干涉纹，从而实现屏幕上样品的三维显微成像，可以将细小物体的结构和组织细节展现清晰。
微纳加工技术在光学器件制造中的应用研究
微纳加工技术在光学器件制造中的应用研究导语：光学器件是现代科技中不可或缺的一部分，广泛应用于通信、医疗、能源等众多领域。
随着科技的发展，微纳加工技术在光学器件制造中扮演着越来越重要的角色。
本文将探讨微纳加工技术在光学器件制造中的应用，并对其发展趋势进行展望。
一、微纳加工技术概述微纳加工技术是指利用先进的加工设备和技术手段对微米级和纳米级尺寸的物体进行加工和制造的一种技术。
它包括光刻、电子束曝光、离子束刻蚀、激光加工等多种加工方法。
微纳加工技术的出现，将光学器件的制造从传统的机械加工转变为一种精细和高效的纳米级加工过程，为光学器件的制造和研究提供了重要的手段和方法。
二、微纳加工技术在光学器件制造中的应用1. 光纤传感器光纤传感器是一种能够通过光线来检测和测量物理量的器件。
微纳加工技术可以用于制造光纤传感器中的微扁平化结构和微力传感器。
通过对光纤表面的微纳结构进行加工，可以提高光的耦合效率，增强传感器对环境变化的响应能力，大幅提高光纤传感器的灵敏度和精确度。
2. 纳米光栅纳米光栅是一种具有周期性结构的光学元件，具有优良的光学性能。
微纳加工技术可以用于制造纳米光栅中的微米级凹槽和纳米级结构。
通过精确控制加工参数，可以实现光栅的高精度制造，提高光栅的光学性能，为光学应用提供更加稳定和高效的解决方案。
3. 光学存储器件光学存储器件是一种能够将信息以光信号的形式存储和读取的器件。
微纳加工技术可以用于制造光学存储器件中的微米级光栅和纳米级介质颗粒。
通过精细的加工工艺和控制技术，可以在光存储介质上制造高密度和高精度的信息存储结构，大大提高存储器件的容量和速度。
4. 激光加工工具激光加工是一种高能量激光束对工件进行加工和切割的技术。
微纳加工技术可以用于制造激光加工工具中的微槽和微透镜。
通过对工具表面进行微纳加工，可以增加激光束的聚焦能力和加工精度，提高激光加工的效率和质量。
三、微纳加工技术在光学器件制造中的发展趋势1. 高精度加工随着科技的进步，对光学器件加工精度的要求越来越高。
微纳结构光学及应用
微纳结构光学及应用微纳结构光学是研究和应用微米和纳米尺度下的光学现象和效应的一门学科。
在微纳尺度下的物质结构可以调控光的传播和相互作用方式，从而实现对光的操控和控制，具有广泛的应用前景。
本文将介绍微纳结构光学的基本原理和常见应用。
微纳结构光学的基本原理是通过在纳米尺度上精确设计和制备结构，控制光的传播、吸收、散射和透射等现象。
这种控制是通过定向控制结构尺寸、周期和形状来实现的。
根据不同的设计和制备方法，结构可以是周期性的光栅、等离子体共振器、纳米颗粒等。
1.光学通信：微纳结构光学可以用于光纤通信中的功率和波长调制，以及光波导中的光模式调控，提高光信号的传输速率和可靠性。
2.光信息处理：微纳结构光学可以用于设计和制造高效的光学器件，如光学逻辑门、光限幅器和光时钟等，用于光量子计算和光信息处理。
3.太阳能转换：微纳结构光学可以增强太阳电池中的光吸收率，降低材料的反射损耗，提高太阳能的转换效率。
4.生物传感：微纳结构光学可以用于生物传感器中的光信号放大和检测，实现对生物分子的高灵敏度和高选择性检测。
5.显示技术：微纳结构光学可以用于制造高分辨率和高亮度的显微镜、投影仪和液晶显示器等。
值得一提的是，微纳结构光学还有一些特殊的应用，如模拟光学和超材料。
模拟光学是通过微纳结构光学器件模拟出光的量子行为，实现对量子力学中一些经典问题的探索。
超材料是一种人工制造的具有特殊光学性质的材料，可以实现对光的反向折射、聚焦和透明等效应，有很高的研究和应用价值。
总之，微纳结构光学是一门基于微纳尺度结构的光学学科，通过精确设计和制备结构，实现对光的传播和相互作用的控制。
其应用包括光学通信、光信息处理、太阳能转换、生物传感和显示技术等。
未来，随着微纳技术的不断发展和改进，微纳结构光学将在更多领域展示其巨大潜力。
微纳光学在光电子学中的应用
微纳光学在光电子学中的应用光学一直被视为一门很难掌握的学科，然而，在过去的几十年中，光学领域不断向前发展，出现了许多新的光学应用，其中微纳光学是一个非常有前途的领域。
它通过利用微米和纳米尺度的光学学理来解决传统光学难以解决的问题。
本文将介绍微纳光学在光电子学中的应用。
一、微纳光学概述微纳光学是一种研究微米或纳米尺度下光学现象的新兴学科，它不仅把光学和微纳技术有机结合起来，而且涉及了物理学、材料科学、电子工程、生物医药等多个学科。
目前，随着微纳技术的发展，微纳光学已经成为研究纳米结构与器件光学性质、制备纳米光子晶体的重要手段。
微纳光学涉及到多种特殊现象，比如表面等离子共振现象、光子晶体模式等，这些现象能够使得光在微纳尺度下有很好的聚合和控制，从而能够在微纳尺度下完成很多特殊的光学操作。
利用微纳尺度下的光学现象，光在物质内部产生的散射和吸收现象都能够相当明显地表现出来，这为人们研究材料光学性质、制备各种光学器件以及设计光电子元器件提供了广阔的空间。
二、1. 激光精细加工技术激光精细加工技术是光电子学中的一项重要应用领域，可以应用于微纳制造、集成光子芯片等领域。
在微纳加工中，激光分光、激光光刻、激光切割等加工技术都是非常常见的。
激光进行微米、纳米级别的雕刻加工时，微纳光学的优点就得到了很好的体现。
比如，可以通过微纳加工制作出精细的光传导通道、光滤波器、光场调制器等光学元件。
2. 可穿戴设备近年来，可穿戴设备成为了光电子学的一个巨大市场。
一些智能眼镜、手表、耳机等产品早已广泛进入日常生活中。
与传统的电子设备不同，可穿戴设备的发展离不开微纳技术和微纳光学技术。
利用微纳光学技术，可以制备出非常小巧、轻便的光学元件，例如超小型LED、弱光检测器、微型激光器等，这些元件都非常适合用于可穿戴设备中。
3. 光电调制器光电调制器是一种向波导传输信号并对该信号进行调制的设备，不仅可以用于数据通信、信号分析等领域，在雷达、激光等领域中也有着广泛的应用。
【精品】微纳结构在光电功能器件方面的应用研究
微纳结构在光电功能器件方面的应用研究可行性报告一、立项必要性近年来，随着绿色能源概念的提出，对于太阳能、风能、生物能源的利用需求促使人们为提高能量利用率而对器件结构、材料提出更高的要求，其中对于光能的利用涉及到光电功能器件的高效发射、传输、转换、接收与探测光子信号的过程，器件类型包括发光二极管（LED），光学波导，太阳能电池，可见及红外光探测器等，器件结构设计与优化对于性能的提高起到非常重要的作用。
近年来在器件结构优化的过程中经常用到二维微纳米周期阵列结构，用来增加对于光线的调控，均取得了较好的效果，如：1.用于LED的“表面粗化技术”和“蓝宝石图形化衬底技术”。
LED芯片在制作过程中，通常会遇到由于界面及表面折射率差过大而影响到光线出射的问题，从而影响到LED外量子效率的提高，通常采用的结构改进方法为表面粗化与蓝宝石图形化衬底技术（PSS）等，分别在外延片顶部与衬底表面采用光刻+刻蚀等工艺制作二维周期性结构，一方面能够有效改善LED表面结构对称性，增加出光几率，另一方面，还能够通过侧向外延等手段，有效地减少衬底与外延层晶格失配，达到减少位错密度，改善晶体质量的效果。
2.用于太阳能电池硅材料表面及其封装玻璃表面的二维周期阵列结构。
为了增加太阳能电池对于光线的吸收，减少材料表面的反射，通过微纳结构设计，并采用严格耦合波分析（RCWA）仿真，能够得到高吸收、低反射的二维周期结构。
如通过各向异性腐蚀、飞秒脉冲激光等硅表面微加工技术制作的“黑硅”表面，具有周期性，微纳尺寸的“小金字塔”结构，在250nm—2500nm 的宽光谱范围都具有超高效率的吸收。
在封装玻璃表面通过光刻结合蚀刻的技术，或者通过微纳尺寸小球的自组装技术获得类似“蛾眼”结构，能够形成折射率从玻璃到空气端的有效梯度减少，从而能够获得宽光谱（400nm-1100nm），宽角度（0-60度）范围极低的反射率，在太阳能电池产品中有着重要的应用前景。
微纳光学元件
微纳光学元件微纳光学元件是指在微纳米尺度下制备的光学元件，其物理尺寸与波长相当或小于波长。
由于微纳米尺度下的光学元件具有精细的结构和独特的光学性能，因此它们在纳米光学、纳米电子学、生物医学、光子学和量子信息等领域都有着广泛的应用。
本文将介绍微纳光学元件的种类、制备方法和应用领域。
1.微型透镜微型透镜是一种具有微观尺度的透镜。
在微型透镜中，光线沿着一个由两个球形凸面镜构成的小光学系统进行聚焦。
微型透镜可以用于大规模的太阳能电池板、荧光探针和微小的成像器件中。
2.表面等离子体共振元件表面等离子体共振元件（SPR）是由金属和介电质组成的结构，在金属表面激发出介电质与金属相互作用而形成的等离子体振荡。
SPR可以用于生物传感和化学传感器，便携式光谱仪和科学研究中。
3.纳米图案化二维材料纳米图案化二维材料是通过纳米图案化技术在二维材料表面形成的纳米图案阵列。
这些阵列可以用于各种应用，如有机太阳能电池、晶体管和量子点发光二极管等。
4.纳米光阀门纳米光阀门可以在纳米尺度下控制光的传输。
这种阀门利用有机材料在受激电荷转移时的光响应和半导体的光学和电学特性制成。
纳米光阀门可以用于光开关和光电子学器件中。
5.量子点量子点是一种极小的材料，其长度为纳米级别。
由于量子点的尺寸非常小，因此它们的行为在经典物理学和量子力学之间。
量子点已被证明在计算机处理、太阳能电池板、生物传感和医学成像等领域中具有应用潜力。
1.电子束光刻电子束光刻是一种制备微纳米结构的先进技术，利用电子束在光刻胶层和光学材料表面刻蚀微纳米结构。
该技术相对于其他光刻技术具有更高的分辨率和更好的控制能力。
2.激光直写3.纳米压印纳米压印技术是一种将微纳米尺度的结构转移至各种材料表面的方法。
该技术利用硅基底上制作的微纳米结构进行压印，从而制造出具有高分辨率和复杂形状的微纳米结构。
4.分子束外延分子束外延是一种利用分子束在晶体表面上生长高质量微纳米结构的方法。
通过控制分子束的数量和速度，可以精确地控制微纳米结构的形成和生长过程。
微纳结构增透原理-概述说明以及解释
微纳结构增透原理-概述说明以及解释1.引言1.1 概述概述微纳结构是指在微米（10^-6m）和纳米（10^-9m）尺度下具有特定形貌和特性的结构。
它们通常具有高度的周期性和规律性，能够引导、调控和操纵光波的行为，具有优异的光学性能。
在光学领域，微纳结构可用于实现增透、抗反射、捕获光能等功能。
本文将探讨微纳结构在增透方面的原理及其在光学领域的应用，旨在深入了解这一领域的重要性和潜力。
1.2 文章结构本文主要分为三个部分：引言、正文和结论。
在引言部分中，将概述微纳结构增透原理的基本情况，介绍文章的结构和目的。
在正文部分，将详细探讨微纳结构的定义和特点，重点研究微纳结构增透原理，以及微纳结构在光学领域的应用。
最后，在结论部分将总结微纳结构增透原理的重要性，展望微纳结构在未来的发展，并对全文进行总结。
通过这样的结构安排，读者可以系统地了解微纳结构增透原理的相关知识，并对其在光学领域的发展和应用有一个清晰的认识。
1.3 目的:本文旨在深入探讨微纳结构增透原理，分析其在光学领域中的重要性和应用。
通过对微纳结构的定义和特点进行解释，揭示其在光学领域中的作用机制。
同时，通过探究微纳结构在光学器件中的应用案例，展示其在实际工程中的价值和潜力。
最终，总结该原理的重要性和未来发展方向，为读者提供更深入的了解和思考。
希望通过本文的研究，可以为相关领域的科研人员和工程师提供启发，促进微纳结构技术的进一步发展和应用。
2.正文2.1 微纳结构的定义和特点微纳结构是指具有微米级或纳米级特征尺度的结构。
它们通常具有周期性的排列或特定的形状，可以通过精密的制备技术来实现。
微纳结构的特点包括：1. 尺度小：微纳结构的特征尺度通常在微米级或纳米级，相比传统的宏观结构，具有更小的尺寸。
2. 表面积大：由于微纳结构具有复杂的表面形貌和大量的微观结构，其表面积相比同等体积的材料更大，可以提高材料在光学、电子等领域的性能。
3. 光学性质优异：微纳结构对光的相互作用较强，可以实现光的控制和调制，因此在光学领域有着广泛的应用。
微纳光学技术的原理及其应用
微纳光学技术的原理及其应用随着科技的不断发展，微纳光学技术正在成为一个备受关注的领域。
它通过对光学现象进行研究，开发出适用于微观和纳米尺度的光学器件和技术，具有广泛的应用前景。
本文将从微纳光学技术的原理和应用两个方面来阐述。
一、微纳光学技术的原理微纳光学技术的原理主要涉及到光的微观性质和纳米结构的光学效应两个方面。
光的微观性质包括光的波粒二象性和光的相干性。
波粒二象性指的是光既可以表现出粒子的性质，也可以表现出波的性质。
而光的相干性则是指光波的相位关系对其互相干涉的影响。
这两个性质使得我们可以通过调节光的波长、相位等参数来实现一些微纳尺度下的光学操作。
纳米结构的光学效应，则是指当光与纳米尺度的结构相互作用时，会出现一些非常特殊的光学现象。
例如，金属纳米粒子在光的作用下可以表现出极强的局域表面等离子共振效应，从而可以实现高灵敏度的传感器和光学限域，进而对微观和纳米晶体生长、微生物检测等方面产生了较高的研究兴趣。
二、微纳光学技术的应用微纳光学技术能够实现多种应用，这里着重介绍以下四个方面。
1、生物医疗领域微纳光学技术在生物医疗领域有着广泛的应用。
例如，在细胞成像方面，可以通过选择性地标记细胞结构来实现高分辨率的显微成像，进而探究复杂的细胞过程。
另外，在光治疗方面，微纳光学的方法可以通过寻找、制造和评估生物和药物的亚细胞、分子和基因的间接和直接响应来对主要疾病的治疗进行改进。
光散热和温度分布分析也可以实现带有光学的显微剖面医学断层成像。
2、光子芯片领域微纳光学技术也被广泛应用于光子芯片制造中。
例如，当我们努力将传统电子计算机中的部分元件转换为基于光的计算单元时，微纳光学技术可以为光元件提供支持，从而实现光子相关器件的迅速发展。
3、光电子信息领域微纳光学技术在光电子信息领域也有着广泛应用。
例如，将光和电脑进行耦合，可以实现快速和高效的通讯通道。
此外，研究人员还开始研究基于量子物理的光计算设备，以期获得更快的运算速度和更安全的信息交换方式。
微纳光学结构及应用
1引言微纳光学主要指微纳米尺度的光学效应，以及利用微纳米尺度的光学效应开发出的光学器件、系统及装置。
微纳光学不仅是光电子产业的重要发展方向之一，也是目前光学领域的前沿研究方向。
微纳光学的发展是由大规模集成电路工艺水平的进步所推动的。
早在20世纪50年代，德国著名教授A.W.Lohmann [1]就考虑到利用光栅的整体相移技术对光场相位编码，以实现对光波的人工控制。
1964年夏季，A.W.Lohmann 教授指导大学生Byron ，利用IBM 当时先进的制版设备演示了世界上第一张计算机全息图。
随后的衍射光学进展都可以看作是人为地控制或改变光的波前，从这个意义上说，这个工作具有革命性的意义。
随着半导体工艺技术的进步，微米尺度的任意线宽都可以加工出来。
由此，达曼提出一种新型的微光学分束器件，后人叫做达曼光栅[2]。
达曼光栅通过任意线宽的二值相位调制，将一束激光分成多束等强度的激光。
其制作充分利用了微电子工艺技术，是一个典型的微光学器件[3]。
达曼光栅一般能产生一维或者二维矩阵的光强分布。
周常河等[4]提出了圆环达曼光栅，也就是不同半径的圆孔相位调制，实现多级等光强的圆环分布。
我们知道，圆孔的傅里叶变换是贝塞尔函数，而矩形的傅里叶变换是SINC 函数，因此，虽然达曼光栅和圆环达曼光栅的物理本质一样，但是其数学处理却不相同[5]。
随着制造技术水平的进步，出现了一些纳米光学领域的新概念：光子晶体（Photonic Crystal ）[6]、表面微纳光学结构及应用Micro-&Nano-Optical Structures and Applications摘要简短回顾微纳光学的几个重要研究方向，包括光子晶体、表面等离子体光学、奇异材料、负折射、隐身以及亚波长光栅等。
微纳光学不仅成为当前科学的热点研究领域，更重要的是，微纳光学是新型光电子产业的发展方向，在光通信、光存储、激光核聚变工程、激光武器、太阳能利用、半导体激光、光学防伪技术等诸多领域，起到了不可替代的作用。
大正微纳 结构
大正微纳结构1. 介绍大正微纳结构是一种在微观尺度上设计和构建材料的技术，它利用纳米级的精确控制和组装，创造出具有特殊性质和功能的材料结构。
这种技术的发展对各个领域都具有重要意义，包括材料科学、电子学、光学、生物学等。
本文将详细探讨大正微纳结构的原理、应用和未来发展方向。
2. 原理大正微纳结构的制备主要依赖于两个关键技术：纳米加工和自组装。
纳米加工技术包括电子束雕刻、离子束雕刻和光刻等，可以在纳米尺度上对材料进行精确加工和雕刻。
自组装技术则利用分子间的相互作用力，使得材料自发地组装成特定的结构。
3. 应用3.1 电子学大正微纳结构在电子学领域有着广泛的应用。
通过精确控制材料的结构和形状，可以制备出具有特殊电学性质的材料。
例如，纳米线阵列可以用于制造高分辨率的显示屏，纳米晶体管可以用于制造高性能的微处理器。
3.2 光学在光学领域，大正微纳结构可以用于制造纳米光学器件，例如纳米透镜、纳米光栅等。
这些器件可以在光学通信和传感器等领域发挥重要作用。
此外，利用纳米材料的表面等离子共振效应，可以实现超分辨率显微镜的发展。
3.3 生物学大正微纳结构在生物学研究中也有着广泛的应用。
通过制备具有特定形状和功能的纳米颗粒，可以实现对生物分子的定位和控制。
这对于药物传递和生物传感等领域具有重要意义。
此外，纳米结构还可以用于构建仿生材料，模拟生物体内的结构和功能。
4. 未来发展大正微纳结构技术在各个领域的应用前景非常广阔。
随着纳米加工和自组装技术的不断发展，我们可以预见到以下几个方面的未来发展：4.1 精确控制未来的大正微纳结构技术将更加注重对材料结构和形状的精确控制。
通过进一步提高纳米加工技术的分辨率和精度，可以制备出更加复杂和精细的结构。
4.2 多功能性大正微纳结构的未来发展还将注重材料的多功能性。
通过组合不同材料和结构，可以实现多种功能的集成。
例如，在电子学领域，可以制造出既具有传导性又具有光学性能的材料。
4.3 生物应用未来的大正微纳结构技术将在生物领域发挥更大的作用。
微纳光子学的理论和应用研究
微纳光子学的理论和应用研究光子学是一门研究光和光子之间相互作用以及应用光子器件进行信息处理、通信和检测的学科。
微纳光子学则是针对微小尺度（微米以上到纳米以下）进行光子学研究的领域。
它在新材料制造、光电子器件设计、生物医药和环境监测等方面具有广泛应用。
本文将介绍微纳光子学的理论基础和应用研究现状。
一、微纳光子学的基本理论微纳光子学的基本理论主要包括电磁场光学、量子光学和非线性光学三个方面。
在微米和纳米级别下，光传播过程中便会遇到微结构、介质边界和材料等问题。
电磁场光学研究了波导、微腔和表面等微结构的光学特性，量子光学研究了介观尺度（小于主量子数的环境）下光场的量子力学行为，非线性光学则研究了材料的非线性光学响应，包括自相位调制、双光子吸收和非线性折射等。
1. 电磁场光学电磁场光学研究了微结构和介质边界对光场的影响。
其中微腔是微纳光子学的基石之一，它是一种局限了光波传播方向的结构，并且能够使光场在腔内多次反射形成驻波。
所以，微腔常用于光强放大，能量存储，激光和单光子发射等方面。
利用微腔的吸收谱和发射谱特性，人们可以对微系统的尺度、分类、测量和通讯进行研究和应用。
2. 量子光学量子光学是旨在研究量子态的光和光学器件中的光子相互作用的一种学科。
由于微纳米结构尺度与量子行为之间的相互作用，微腔中的光子能够表现出量子特性，例如自振荡和真空荷。
量子光学对于开发原子激发的单光子源、单光子逻辑门、量子计算和信息处理等方面具有广泛应用的前景。
3. 非线性光学非线性光学是利用物质的本质进行特殊波形转换和控制的研究。
在微米和纳米级别下，材料的非线性响应很强。
由于光强度非常高，非线性光学现象常用来产生超短光脉冲、频率变换以及光调制等。
利用非线性光学可实现光通讯中常用的光时钟、光电二极管和光开关等器件。
二、微纳光子学的应用研究微纳光子学在生物医药、环境检测、信息传输和控制方面都有广泛的应用。
其中最显著的应用为微纳光子学传感器的开发，因为微纳材料有很高的灵敏度和选择性，能够检测和识别物质的光学、电化学和机械特性。
人工智能在微纳光学设计的应用与发展
人工智能在微纳光学设计的应用与发展一、引言在科技飞速发展的今天，微纳光学设计作为光学领域的一个重要分支，已经受到了广泛的关注。
微纳光学设计旨在研究和设计微纳尺度下的光学器件，以实现特定的光学功能。
然而，传统的微纳光学设计方法往往受限于物理模型的复杂性和计算资源的有限性，难以应对日益复杂的设计需求。
近年来，人工智能技术的迅速发展为微纳光学设计带来了新的机遇。
通过结合人工智能算法，我们可以有效地提高设计效率、优化设计方案，甚至探索出全新的微纳光学器件。
本论文旨在探讨人工智能在微纳光学设计中的应用现状、分析其影响与发展趋势，以期为相关领域的研究提供有益的参考。
二、微纳光学设计概述微纳光学设计是针对微米至纳米尺度范围内的光学现象和器件进行的设计活动。
在这一尺度下，光的波动性质、干涉、衍射等现象变得尤为重要，这为器件设计带来了独特的挑战和机遇。
微纳光学器件广泛应用于光通信、生物医学、成像系统等领域，其性能优劣直接影响到相关技术的实现和应用效果。
传统的微纳光学设计方法主要依赖于物理模型和数值优化算法。
设计者首先根据目标性能构建物理模型，然后通过数值方法求解模型参数以实现优化设计。
然而，随着器件结构复杂性的增加和性能需求的提升，传统设计方法逐渐暴露出局限性：一方面，物理模型的建立过程可能非常复杂且耗时；另一方面，数值优化算法在面对高维参数空间时容易陷入局部最优解，无法保证全局最优性。
三、人工智能在微纳光学设计的应用近年来，人工智能算法在微纳光学设计中取得了显著的应用成果。
机器学习、深度学习和强化学习等算法被广泛应用于逆向设计、优化设计和创新设计等方面。
在逆向设计方面，人工智能算法可以根据目标性能反推出器件结构。
通过训练大量的数据样本，算法可以学习到性能参数与器件结构之间的映射关系。
当给定新的性能需求时，算法能够迅速生成满足需求的器件结构。
这种方法大大缩短了设计周期，提高了设计效率。
在优化设计方面，人工智能算法可以通过智能搜索策略在参数空间中寻找全局最优解。
新型微纳光学材料在光通讯中的应用
新型微纳光学材料在光通讯中的应用随着信息技术的快速发展，人们对数据传输的需求也随之增加。
而光通讯作为一种高速、高带宽、节能、低噪声的通讯方式，正逐渐成为信息通信领域的主流技术之一。
而新型微纳光学材料的出现，为光通讯技术的发展带来了前所未有的机遇与挑战。
本文将从新型微纳光学材料的概念和分类、利用微纳加工技术制备新型微纳光学材料、新型微纳光学材料在光通讯中的应用等方面展开论述，探究新型微纳光学材料在光通讯中的应用前景。
一、新型微纳光学材料的概念和分类新型微纳光学材料是一类在微观尺度范围内具有特定功能的光学材料。
它们具有具有较高的光学性能，如高透明度、高折射率、高光束传输效率和高光学吸收性能等。
同时，它们还被用作包括反射、透视、成像、分光、增强等传感器和光学器件中的重要组成部分。
根据材料的结构特征和制备方法，新型微纳光学材料可以分为多种不同的类型，如二维材料、金属纳米结构、光子晶体、微孔阵列材料等等。
这些材料具有不同的光学性质和潜在应用，迅速成为了光通讯领域的关键技术。
二、利用微纳加工技术制备新型微纳光学材料为了制备新型微纳光学材料，通常需要利用现代微纳加工技术，如电子束曝光、光刻、蒸发、溅射、激光加工等等。
这些技术可以精确地控制材料的形态、结构和性能，从而实现所需的光学性能。
例如，利用激光加工技术可以在玻璃表面上形成微小的孔洞，产生谐振效应，从而实现该材料的非线性光学现象。
而采用光刻技术，可以通过将光学图案映射到光敏涂层上来制备光子晶体。
利用电子束曝光和化学刻蚀技术可以在单一光学器件上制造出多种微纳结构，从而实现多种光学应用。
三、新型微纳光学材料在光通讯中的应用新型微纳光学材料在光通讯领域中有许多潜在应用，包括光传感、色散补偿、增强成像和光调制等方面。
1. 光传感新型微纳光学材料可以用来制作高灵敏度的光学传感器，用于检测温度、压力、化学品和生物分子等。
例如，在光子晶体中添加具有特定结构的不同纳米颗粒，可以调制其透过光谱，实现生物传感器的制备。
纳米光学技术的发展与应用
纳米光学技术的发展与应用近几十年来，科技不断进步，各行各业都迎来了飞速的发展。
在这些领域中，光学技术发挥着至关重要的作用。
纳米光学技术，是近年来光学技术发展的一个重要分支。
纳米光学技术通过研究微观结构与光的相互作用，实现了对纳米级的光学信号的探测、操控与调制，拓展了光学技术的发展空间。
本文将从纳米光学技术的基本原理、研究进展、应用领域三个方面，介绍纳米光学技术的发展与应用。
一、基本原理纳米光学的基本原理是：当光学子波的绝对数目比被分析系统的尺寸要多的时候，一个实际上是细微的尺度尺寸组成的物体看起来就像它是连续平滑的。
简单来说，纳米光学技术通过在纳米结构上调节或改变光的波长或极化方向等物理属性，使其产生特殊的光学特性，实现对光学信号的探测、操控与调制。
通过纳米结构将光捕获并转换成电信号，实现了电光相互转换，并可对微观结构进行高分辨率的可视化。
二、研究进展纳米光学技术的发展历程较短，但进展较快。
虽然起步较晚，但近年来该领域的研究人员们，利用先进的成像技术、太赫兹光谱技术、表面等离子体共振技术等手段，取得的研究成果卓越，研究领域覆盖了各个领域，包括光子学、生物医学、环境检测、新能源等方面。
全息技术、纳米光学成像技术和量子光学技术等新型技术不断涌现，提升了纳米光学领域的研究水平。
同时，纳米材料的研究也成为了该领域的热点，纳米材料的制备和探索对纳米光学技术的研究牵动着业界的目光。
例如，金属纳米颗粒和石墨烯等纳米材料在光学方面具有特殊的物理特性，因此受到广泛关注。
三、应用领域纳米光学技术的研究成果已经逐渐实现了商业应用。
基于纳米光学技术的新型传感器、新型高速光纤通信技术、新型激光和电子光源、纳米光学显微镜等已经逐渐应用于光子学、化学分析、医学检测以及新能源等领域，实现了更稳定、更敏感、更精确的检测和监测。
同时，还有很多具体的应用，如纳米光学自组装技术被用于制造高度集成的微纳光电子、纳米光学谱学及显微镜技术被用于生物医学的光学成像、纳米结构光子晶体的减震性能被用于构建新型的隔音墙等。
微纳加工技术的原理与应用
微纳加工技术的原理与应用引言微纳加工技术是一种将传统加工技术与微纳米领域相结合的先进技术。
它在微纳米尺度上对材料进行精密加工，具有高精度、高效率和高度可控性的特点，广泛应用于光电子、生物医学、纳米材料、MEMS等领域。
本文将介绍微纳加工技术的基本原理及其在不同领域中的应用。
原理微纳加工技术的基本原理是利用光刻、离子注入、薄膜沉积、电子束曝光等工艺对材料进行加工。
其主要步骤包括掩膜制备、图案转移、材料去除和表面处理等。
1. 掩膜制备掩膜是微纳加工中的关键步骤，它决定了加工图案的形状和大小。
常用的掩膜制备方法包括光刻、电子束曝光和激光刻蚀等。
其中，光刻是一种利用光源将图案投影到光刻胶上的方法，而电子束曝光是利用电子束对光刻胶进行曝光，从而形成掩膜。
2. 图案转移图案转移是将掩膜上的图案转移到加工材料上的过程。
常用的图案转移方法包括干法刻蚀和湿法刻蚀。
干法刻蚀是利用离子束或气体等对加工材料表面进行刻蚀，而湿法刻蚀是利用酸或碱等溶液对加工材料进行腐蚀。
3. 材料去除材料去除是将不需要的材料从加工材料上去除的过程。
常用的材料去除方法包括化学机械抛光、离子束切割和激光烧蚀等。
这些方法可以将加工材料表面的杂质和不需要的材料彻底去除，从而得到所需的图案和结构。
4. 表面处理表面处理是对加工材料表面进行修饰的过程。
常用的表面处理方法包括化学氧化、热处理和溅射沉积等。
这些方法可以改变加工材料的表面性质，例如提高光学透明度、增强化学惰性等。
应用微纳加工技术在各个领域中都有广泛的应用。
1. 光电子领域在光电子领域中，微纳加工技术被用于制造光纤、激光器、光波导、光栅等光学器件。
通过微纳加工技术，可以实现微型化和集成化，提高光学器件的性能和可靠性。
此外，微纳加工技术还可用于制造光电子芯片和光学传感器，应用于通信、医疗和生物成像等领域。
2. 生物医学领域在生物医学领域中，微纳加工技术被用于制造生物芯片、微流控芯片、药物传递系统和生物传感器等。
微纳结构与多物理场
微纳结构与多物理场引言：微纳结构是指具有微米和纳米尺度特征的结构，其在材料科学、物理学、化学等领域具有广泛的应用。
微纳结构的研究不仅包括材料本身的性质，还涉及多物理场的相互作用。
本文将探讨微纳结构与多物理场的关系以及相关应用。
一、微纳结构的定义和特点微纳结构是指尺寸在微米和纳米量级的结构，通常由材料的表面形貌和组织结构构成。
与宏观结构相比，微纳结构具有以下特点：1. 大比表面积：微纳结构具有巨大的比表面积，使得其在吸附、催化等表面反应中具有显著的优势。
2. 尺寸效应：在微纳尺度下，材料的物理性质会发生显著变化，如电导率、热导率等。
3. 量子效应：在纳米尺度下，量子效应开始显现，如量子限制、量子隧穿等。
4. 组织结构多样性：微纳结构可以通过不同的制备方法获得不同的组织结构，如纳米线、纳米颗粒、纳米薄膜等。
二、微纳结构与电磁场的相互作用微纳结构与电磁场的相互作用是微纳电子学和光学研究的重要内容。
微纳结构的尺寸特征与入射光波的波长相当，会引起光的散射、衍射和透射等现象。
通过调控微纳结构的形貌和组织结构，可以实现对光的吸收、反射和透射的控制，从而实现光学器件的设计与制备。
例如，利用表面等离子体共振效应，可以实现纳米颗粒的高效吸收和增强荧光效应。
此外，微纳结构还可以用于太阳能电池、光电传感器等领域的应用。
三、微纳结构与热场的相互作用微纳结构与热场的相互作用是纳米材料研究的重要内容。
由于微纳结构的尺寸特征，其热传导性能会发生显著变化。
纳米结构的热导率比宏观结构要低，这是由于界面散射和晶格不完整等因素的影响。
此外，在纳米尺度下，热传导的量子效应开始显现，如玻尔兹曼定律的失效和准球形效应。
这些热传导特性使得微纳结构在热管理、热电转换和纳米热学等领域具有潜在应用价值。
四、微纳结构与力学场的相互作用微纳结构与力学场的相互作用是微纳力学研究的核心内容。
由于微纳结构的尺寸特征，其力学性能会发生显著变化。
纳米结构的强度、硬度和韧性等力学性能比宏观结构要高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
王楠 1032011322017 光学工程微纳光学结构及应用摘要：微纳光学结构技术是指通过在材料中引入微纳光学结构，实现新型光学功能器件。
其中表面等离子体光学、人工负折射率材料、隐身结构，都是通过引入微纳结构控制光的衍射和传播，从而实现新的光学性能。
从这个角度来讲，微纳光学结构的设计和制造是微纳光学发展的共性关键技术问题，微纳光学是新型光电子产业的重要发展方向。
关键字：微纳光学；纳米制造；微纳光学产业；Abstract：Micro-nano optical structure technology refers to through the introduction of micro-nano optical structure in the material, implement new optical functional devices. The surface plasmon optics, artificial negative refractive index materials, stealth structure, through the introduction of micro-nano structure control of light diffraction and transmission, so as to realize the new optical performance. From this perspective, micro-nano optical structure design and manufacture is the universal key technical problems in the development of micro-nano optics, micro-nano optics is a new important development direction of optoelectronic industry.Key words : micro-nano optics; nanofabrication; micro-nano optical industry1微纳光学技术的多种应用1）加工新型光栅借助于大规模集成电路工艺技术，可以加工出新型的光栅。
光栅是个实用性很强的基本光学器件，在23ARTICLE | 论文激光与光电子学进展2009.10光谱仪、光通信波分复用器件、激光聚变工程、光谱分析等领域中大量使用。
传统的表面光栅不论是机械刻画光栅，还是全息光栅，其表面的光栅结构是很薄的。
明胶或光折变体全息光栅的光栅厚度较厚，由于制造工艺的一致性、温度稳定性和长期稳定性问题，在实际应用时仍然有限制。
2）制作深刻蚀亚波长光栅采用激光全息、光刻工艺和半导体干法刻蚀工艺可以加工出深刻蚀亚波长光栅。
其简化的基本工艺流程如图 1 所示。
首先，采用激光全息产生高密度光栅的光场；其次，通过光刻工艺，在光刻胶上做出光栅掩模；最后，通过反应离子或高密度等离子体等半导体干法刻蚀技术，加工出深刻蚀的表面光栅。
图 1 利用微电子光刻与刻蚀工艺、激光全息技术等，加工深蚀光栅的工艺流程通过在普通石英玻璃中引入深刻蚀光栅结构，如图 2 所示，就可以实现一系列实用的光学器件。
图 2(a)所示的高效率光栅，衍射效率理论值为 98%，可以实现偏振无关结构，也就是对于 TE，TM 偏振入射光均可以实现很高的衍射效率。
图 2(b)所示为偏振分束器件，也就是将 TE，TM 偏振方向的光完全分开，表现出类似于晶体的偏振分光性能。
图2(c) 所示为在二次布拉格角度下工作的分束光栅。
图 2(d) 所示为高效率 1×3 分束器，衍射效率可以高达 98％，和商品化的 1×3 分束器（衍射效率 75％）相比，衍射效率要高出23%, 具有重要的应用前景。
图 2 深刻蚀石英光栅可以实现一系列功能：(a)高衍射效率98%；（b）偏振分束；（c）二次布拉格角分束；（c）高效率1×3分束器等3）可实现多种新型光学元件利用微纳光学技术，结合数字编码技术，还可以实现更多新型的光学元件，例如偏振透镜1。
所谓偏振透镜就是可以仅对一个偏振光成像，而对另外一个偏振光则完全滤除。
众所周知，光学透镜是一个基本的光学元件。
一般来说，普通的光学透镜没有偏振特性，对于不同偏振光的成像功能完全一样。
如果要想实现偏振控制功能，则必须附加上起偏器等元件，这将使得结构复杂、成本昂贵、体积庞大。
最近发明的一种微纳结构数字编码的“偏振透镜”能够实现对任意偏振光成像的功能，如图 3 所示。
它利用光学表面的微结构实现偏振选择功能和数字编码实现透镜成像功能，使普通光学材料通过引入微纳光学结构，就可以实现偏振成像的功能。
其优点是体积小、重量轻，通过大批量复制技术，可以实现低生产成本，具有良好的产业化前景。
图 3 数字化编码的光学表面微结构可以实现偏振透镜的功能。
4）提高能源的利用效率利用微纳光学器件，可以为目前大力提倡的“节能减排”做贡献。
例如，光学表面一般是有反射，如图4(a)所示，在利用太阳能或提高半导体激光器的出光效率时，会带来光能的损耗。
人们很早就知道，光学表面的微纳结构会起到增加透射、减少反射的作用。
由于随机表面结构加工的便利性，这方面的实验论文大量报道。
采用随机微纳结构确实能起到一定减反的效果，但对其物理本质深究的并不多。
我们的观点认为这是由于渐进的光学表面等效折射率而导致的，而且这个渐进的光学表面等效折射率应该是线性增加的，这样才能够保证光波波前不会受到附加的扰动或干扰，从这个角度来讲，三角形的表面微结构是最完美的，如图4(b)所示。
而随机的光学表面微结构会引入附加干扰。
而采用光栅模式方法就可以很好理解内在的物理过程2。
这个观点对于提高太阳能接受器件的用效率以及半导体激光器件的出光效率，有重要应用价值。
在光显示中，利用纳米光学结构的宽带偏振效应，可以提高光能利用率。
在手机显示等应用中，利用微纳米结构的波导效应，可以有效控制光的能量分布，提高光能利用率，如图 5 所示3。
图 4 （a）光学表面的反射；(b)光学表面的微结构可以有效降低反射，提高光能利用率5）可应用于高端光学的场合利用纳米光学结构色彩控制能力和数字化编码能力，将来有可能在人民币等高端光学防伪中使用。
微纳光学结构的色彩控制能力4和大批量复制技术，将来也有可能替代传统油墨印刷，从而发展出新型印刷产业。
事实上，半色调编码技术，也就是将灰度图像编码成不同密度的微观二值的模拟技术，很早就用于印刷行业，使得报纸的印刷更加便宜和方便。
从面向光学显示的娱乐产业以及飞机驾驶员培训三维场景光学模拟5等高端应用来看，微纳光学都将发挥关键作用。
图 5 光学波导的微结构还可以实现光能量的空间分布，在手机，头盔显示等领域有重要的应用前景2.结论微纳光学具有广泛的应用前景。
例如，下一代光盘产业的研究已经进入到纳米阶段，光学超分辨技术、纳米结构的光学制造、快速相变材料以及利用表面等离子体等纳米光学技术6等都在其中得到了广泛的重视与研究。
在光通信、激光武器、大气污染检测等多种应用场合，微纳米光学技术都将发挥重要作用。
微纳光学不仅是新型光电子产业的发展方向，也已经成为光学领域的前沿学科方向，在Nature，Science 等国际顶级期刊上经常有微纳光学领域的论文发表7’8’9’10’11。
微纳光学结构的制造是一个基本技术问题，表面等离子体光学器件、负折射率材料等纳米光学器件均需要先进纳米尺度的制造技术，它包括聚焦电子束设备、光刻工艺设备、反应离子刻蚀设备或高密度等离子体刻蚀设备以及激光全息设备等。
借助这些纳米制造技术，可以制造出一系列新型的光学元件，例如：偏振分光器件等。
因此，微纳光学器件在光存储、光显示、光通信等多个领域，具有重要的应用前景。
