《超声检测实验》word版
超声检测实训心得

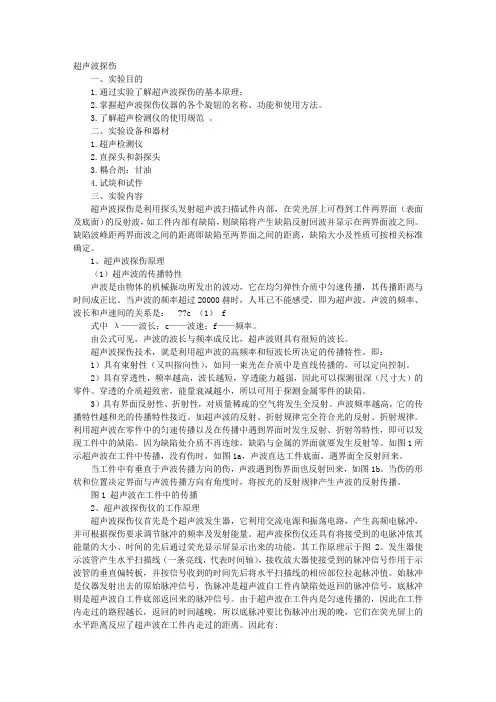

超声波探伤一、实验目的1.通过实验了解超声波探伤的基本原理；2.掌握超声波探伤仪器的各个旋钮的名称、功能和使用方法。
3.了解超声检测仪的使用规范。
二、实验设备和器材1.超声检测仪2.直探头和斜探头3.耦合剂：甘油4.试块和试件三、实验内容超声波探伤是利用探头发射超声波扫描试件内部，在荧光屏上可得到工件两界面（表面及底面）的反射波，如工件内部有缺陷，则缺陷将产生缺陷反射回波并显示在两界面波之间。
缺陷波峰距两界面波之间的距离即缺陷至两界面之间的距离，缺陷大小及性质可按相关标准确定。
1、超声波探伤原理（1）超声波的传播特性声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离与时间成正比。
当声波的频率超过20000赫时，人耳已不能感受，即为超声波。
声波的频率、波长和声速间的关系是： ??c （1） f式中λ——波长；c——波速；f——频率。
由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。
超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。
即：1）具有束射性（又叫指向性），如同一束光在介质中是直线传播的，可以定向控制。
2）具有穿透性，频率越高，波长越短，穿透能力越强，因此可以探测很深（尺寸大）的零件。
穿透的介质超致密，能量衰减越小，所以可用于探测金属零件的缺陷。
3）具有界面反射性、折射性，对质量稀疏的空气将发生全反射。
声波频率越高，它的传播特性越和光的传播特性接近。
如超声波的反射、折射规律完全符合光的反射、折射规律。
利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性，即可以发现工件中的缺陷。
因为缺陷处介质不再连续，缺陷与金属的界面就要发生反射等。
如图1所示超声波在工件中传播，没有伤时，如图1a，声波直达工件底面，遇界面全反射回来。
当工件中有垂直于声波传播方向的伤，声波遇到伤界面也反射回来，如图1b。
当伤的形状和位置决定界面与声波传播方向有角度时，将按光的反射规律产生声波的反射传播。
超声检测实验
《超声检测学》实验指导书（机电学院测控技术及仪器专业使用）彭光俊赵志编武汉理工大学教材中心2003年6月第一部分A型脉冲反射式超声探伤系统工作性能测试实验一水平线性的测定一、实验目的学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。
由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。
本测试就是为了检查超声探伤系统的时基线性。
三、实验用品仪器：CTS-22型超声波探伤仪1台探头：2.5P 20-D型直探头，2.5P 13×13 K1.5-D型斜探头各1个电缆：QQ9-2电缆线（带接头）1条试块：CSK-ⅠA型试块1块耦合剂：机油1杯工具：小螺丝刀1把四、实验内容及步骤（一）采用直探头测定水平线性1．将探伤仪的[抑制]置于“0”，其它调整取适当值。
2．将直探头压在CSK-ⅠA型试块的A位置，中间加适当的耦合剂，以保持稳定的声耦合，如图1-1所示。
3．调节[深度范围]、[深度微调]和[脉冲移位]旋钮，使屏幕上显示出图1-1第6次底波。
4．调节[粗调衰减]、[细调衰减]和[增益]旋钮，当底波B1和B6的幅度分别为50%满刻度时，将它们的前沿分别对准刻度0和100（设水平全刻度为100格）。
B1和B6的前沿位置在调整中如果相互影响，则应反复进行调整。
5．再依次分别地将底波动B2、B3、B4、B5调到50%满刻度，并分别读出底波B2、B3、B4、B5的前沿与刻度20、40、60、80的偏差α2、α3、α4、α5（以格数计），如图1-2所示，将数据填入表1-1。
6．取其中最大的偏差值αmax。
则水平线性误差ΔL为：ΔL = | αmax | %注意事项：图1-2中的B1～B6是分别调到同一幅度，而不是同时达到此幅度。
超声检测实验(精)
---------------------------------------------------------------最新资料推荐------------------------------------------------------超声检测实验（精）《超声检测学》实验指导书（机电学院测控技术及仪器专业使用）（机电学院测控技术及仪器专业使用）彭光俊赵志编武汉理工大学教材中心 2003 年 6 月第一部分第一部分 A 型脉冲反射式超声探伤型脉冲反射式超声探伤系统工作性能测试系统工作性能测试实验一水平线性的测定一、实验目的一、实验目的学会使用超声波探伤仪，熟练掌握超声探伤系统水平线性的测试方法。
二、概要二、概要水平线性即超声探伤仪对距离不同的反射体所产生的一系列回波的显示距离与反射体距离之间能够按比例方式显示的能力。
A 型显示超声探伤仪示波管内的电子束受与时间成线性关系的扫描电压作用，而在水平方向扫描形成时间基线。
由于反射体的回波位置是在有线性刻度的时间基线标尺上读出的，因此，水平扫描线（时间基线）的非线性会引起定位误差。
本测试就是为了检查超声探伤系统的时基线性。
三、实验用品三、实验用品仪器：CTS-22 型超声波探伤仪1 台探头：2.5P 20-D 型直探头，2.5P 1313 K1.5-D 型斜探头各 1 个电缆：1 / 19QQ9-2 电缆线（带接头）1 条试块：CSK-ⅠA型试块1 块耦合剂：机油1 杯工具：小螺丝刀1 把四、实验内容及步骤四、实验内容及步骤（一）采用直探头测定水平线性 1．将探伤仪的[抑制]置于0 ，其它调整取适当值。
2．将直探头压在 CSK-ⅠA 型试块的 A 位置，中间加适当的耦合剂，以保持稳定的声耦合，如图1-1 所示。
3．调节[深度范围]、[深度微调] 和[脉冲移位]旋钮，使屏幕上显示出图1-1 第 6 次底波。
4．调节[粗调衰减]、[细调衰减]和[增益]旋钮，当底波B1和B6的幅度分别为50%满刻度时，将它们的前沿分别对准刻度 0 和100（设水平全刻度为 100 格）。
超声实验报告
实验名称:超声实验摘要：本实验通过使用一台数字智能化的“超声波分析测试仪”，利用超声波的特性测量其纵波和横波在钢和铝中的波速，进而计算固体介质常用参数，并利用利用超声扫描成像进行水下模拟观测。
一、实验目的１．了解超声波产生和发射的机理； ２．了解超声探头的结构及作用；３．学习用超声法来测量固体介质常用参数的方法； ４．学习超声扫描成像技术的应用。
二、实验原理1.超声波的发射和接收超声波换能器是使其他形式的能量转换成超声能量（称发射换能器）或使超声能量转换成其他易于检测的能量（称接收换能器），其中应用最多的是声电、电声换能器：当一个电脉冲作用到探头上时，探头就发射超声脉冲，反之，当一个超声脉冲作用到探头上时，探头就产生一个电脉冲。
有了探头，再配上电信号的产生和接收等装置，就构成了整套超声波检测系统。
产生超声波的方法有很多种，如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等，但应用得最普遍的方法是压电法。
1). 压电效应某些介电体在机械压力的作用下会发生形变，使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷，其电荷密度与压力成正比，这种由“压力”产生“电”的现象称为正压电效应，如1（a ）所示。
(a)(b)图1 压电效应示意图(a)正压电效应 (b)逆压电效应反之，如果将具有压电效应的介电体置于外电场中，电场会使介质内部正负电荷中心位移，从而导致介电体产生形变，这种由“电”产生“机械形变”的现象称为逆压电效应，如图1（b ）所示。
逆压电效应只产生于介电体，形变与外电场呈线性关系，且随外电场反向而改变符号。
如果对具有压电效应的材料施加交变电压，那么它在交变电场的作用下将发生交替的压缩和拉伸形变，由此而产生了振动，并且振动的频率与所施加的交变电压的频率相同，若所施加的电频率在超声波频率范围内，则所产生的振动是超声频的振动，即超声波的产生。
我们把这种振动耦合到弹性介质中去，那么在弹性介质中传播的波即为超声波，这利用的是逆压电效应，若利用正压电效应可将超声能转变成电能，这样就可实现超声波的接收。
超声波综合实验.doc

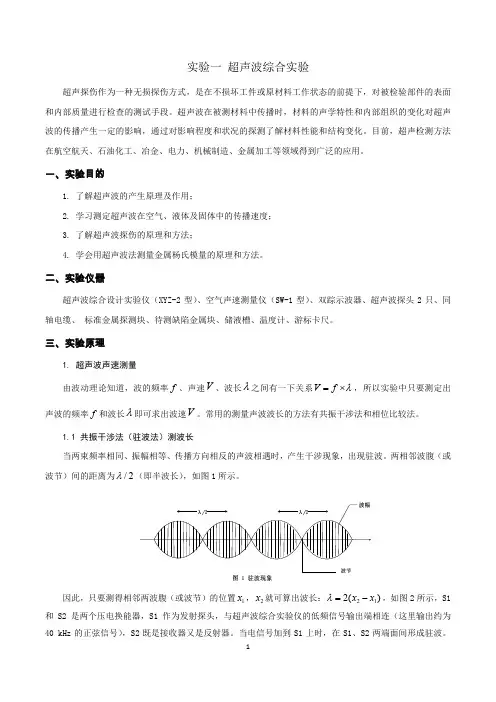

实验一 超声波综合实验超声探伤作为一种无损探伤方式，是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的测试手段。
超声波在被测材料中传播时，材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对影响程度和状况的探测了解材料性能和结构变化。
目前，超声检测方法在航空航天、石油化工、冶金、电力、机械制造、金属加工等领域得到广泛的应用。
一、实验目的1. 了解超声波的产生原理及作用；2. 学习测定超声波在空气、液体及固体中的传播速度；3. 了解超声波探伤的原理和方法；4. 学会用超声波法测量金属杨氏模量的原理和方法。
二、实验仪器超声波综合设计实验仪（XYZ-2型）、空气声速测量仪（SW-1型）、双踪示波器、超声波探头2只、同轴电缆、 标准金属探测块、待测缺陷金属块、储液槽、温度计、游标卡尺。
三、实验原理1. 超声波声速测量由波动理论知道，波的频率f 、声速V 、波长λ之间有一下关系λ⨯=f V ，所以实验中只要测定出声波的频率f 和波长λ即可求出波速V 。
常用的测量声波波长的方法有共振干涉法和相位比较法。
1.1 共振干涉法（驻波法）测波长当两束频率相同、振幅相等、传播方向相反的声波相遇时，产生干涉现象，出现驻波。
两相邻波腹（或波节）间的距离为/2λ（即半波长），如图1所示。
因此，只要测得相邻两波腹（或波节）的位置1x ，2x 就可算出波长：)(212x x -=λ，如图2所示，S1和S2是两个压电换能器，S1作为发射探头，与超声波综合实验仪的低频信号输出端相连（这里输出约为40 kHz 的正弦信号），S2既是接收器又是反射器。
当电信号加到S1上时，在S1、S2两端面间形成驻波。
S2把端面所在声场中的机械振动（声压）变为电信号，该信号输入示波器，通过示波器就可以看到一组由声压信号产生的正弦波形。
声源S1发出的声波，经介质传播到S2，在接收声波信号的同时反射部分声波信号，如果接收面（S2）与发射面（S1）严格平行，入射波即在接收面上垂直反射。
甲状腺超声诊断实验报告(3篇)
第1篇一、实验目的本实验旨在通过甲状腺超声诊断技术，对甲状腺结节的良恶性进行初步判断，提高对甲状腺疾病诊断的准确性，为临床治疗提供参考。
二、实验方法1. 实验对象：选取本地区甲状腺疾病患者100例，其中男50例，女50例，年龄范围20-80岁。
2. 仪器与设备：采用某品牌彩色多普勒超声诊断仪，探头频率为7-12MHz。
3. 实验步骤：（1）患者取仰卧位，充分暴露颈部。
（2）探头涂耦合剂，涂抹均匀，确保探头与皮肤良好接触。
（3）分别进行甲状腺横切面、纵切面、斜切面等扫查，观察甲状腺大小、形态、回声、血流等特征。
（4）记录甲状腺结节的位置、大小、形态、边缘、内部结构、钙化类型、血流情况等。
（5）根据甲状腺结节超声特征，评估其良恶性，并进行分类。
三、实验结果1. 甲状腺结节检出情况：100例受检者中，共检出甲状腺结节96例，其中男性结节58例，女性结节38例。
2. 甲状腺结节良恶性判断：（1）良性结节：78例，占结节总数的81.25%。
其中，单纯性囊肿38例，甲状腺腺瘤30例，甲状腺炎10例。
（2）恶性结节：18例，占结节总数的18.75%。
其中，甲状腺癌16例，甲状腺髓样癌2例。
3. 超声特征分析：（1）良性结节：边缘清晰、边界完整，以囊性为主，峰窝状结构，高回声/均匀回声/结节后方回声增强，粗钙化/环行钙化，浓缩胶质（彗星尾征），局灶性火海征等。
（2）恶性结节：边缘不规则、形态不规整，实性低回声，微小钙化，血流丰富，伴有颈部淋巴结肿大等。
四、讨论1. 甲状腺超声诊断技术在甲状腺结节良恶性判断中具有很高的准确性，本实验中，良性结节诊断准确率为100%，恶性结节诊断准确率为88.89%。
2. 超声特征在甲状腺结节良恶性判断中具有重要意义。
本实验结果表明，良性结节具有边缘清晰、边界完整、以囊性为主等特点，而恶性结节则表现为边缘不规则、形态不规整、实性低回声、微小钙化、血流丰富等。
3. 本实验中，部分甲状腺结节超声特征不典型，需要结合临床症状、实验室检查等其他检查方法进行综合判断。
超声波实训检测报告
一、摘要本实训报告针对超声波检测技术进行了系统性的学习与实践，通过对超声波检测原理、仪器设备、检测方法等方面的研究，对实际检测过程进行了详细记录和分析。
通过对不同材料、不同结构的检测，验证了超声波检测技术的有效性和可靠性。
二、引言超声波检测技术作为一种非破坏性检测方法，广泛应用于工业、建筑、医学等领域。
它具有检测速度快、灵敏度高、不受电磁干扰等优点。
本实训报告旨在通过对超声波检测技术的学习与实践，提高学生对该技术的掌握和应用能力。
三、实训内容1. 超声波检测原理超声波检测技术是利用超声波在介质中传播的特性，通过发射、接收和解析超声波信号，对材料或结构的缺陷、性能进行检测。
超声波在介质中传播时，其速度、衰减、反射、折射等特性与材料性质密切相关。
2. 超声波检测仪器设备超声波检测仪器设备主要包括超声波检测仪、探头、放大器、显示器等。
其中，探头是超声波检测的关键部件，其性能直接影响到检测结果的准确性。
3. 超声波检测方法超声波检测方法主要包括穿透法、反射法、穿透-反射法等。
本实训主要采用穿透法进行检测。
4. 实训过程（1）检测前准备：根据检测对象和检测要求，选择合适的探头、检测参数和检测方法。
（2）检测过程：将探头放置在检测部位，发射超声波，接收反射回来的超声波信号，通过仪器设备进行处理和分析。
（3）结果分析：根据检测数据，分析材料或结构的缺陷、性能，得出检测结论。
四、实训结果与分析1. 实训结果（1）材料检测：对金属材料、非金属材料进行超声波检测，发现材料内部的缺陷、裂纹等。
（2）结构检测：对建筑结构、桥梁等大型结构进行超声波检测，发现结构内部的缺陷、裂缝等。
2. 结果分析（1）超声波检测技术在材料检测中具有较好的效果，能够准确发现材料内部的缺陷。
（2）超声波检测技术在结构检测中具有较好的效果，能够准确发现结构内部的缺陷。
（3）超声波检测技术在检测过程中，需要注意探头的选择、检测参数的设置等因素，以确保检测结果的准确性。
实验报告-超声实验
【实验题目】 超声实验【实验记录与分析】一 超声波及其探测器的主要性能的表征A 直探头（1） 观察超声脉冲波型，测量超声频率周期数=n 时间 =n T μs周期 ==n T T n / μs 频率 ==T f /1 MHz （2） 测量纵波声速与直探头延迟时间初始波时间 =0t μs 第一次反射波时间 =1t μs第二次反射波时间 =2t μs 样品厚度=H mm纵波声速 =-=)/(212t t H C mm/μs探头延迟时间 =--=2012t t t t d μs(3) 测量超声波扩散角（选做）小孔深度=B H mm 最大回波位置 =0x mm半高回波位置（左）=1x mm 半高回波位置（右）=2x mm扩散角=-=)2||arctan(221BH x x θ B 斜探头（1） 观察超声脉冲波型，测量超声频率周期数=n 时间 =n T μs周期 ==n T T n / μs 频率 ==T f /1 MHz（2） 测量横波声速、斜探头延迟时间以及入射点位置 小圆半径=1R mm 大圆半径=2R mm 探头前缘位置 =1L mm初始波时间 =0t μs 小圆回波时间 =1t μs 大圆回波时间 =2t μs 横波声速 =--=)/()(21212t t R R C mm /μs探头延迟时间 =---=0122112t R R t R t R t d μs 入射点与探头前缘的距离 =-=12L R L mm（3） 测量折射角（各个距离参见图1）=A L mm =B L mm =A H mm =B H mm=Ao L mm =Bo L mm()()=----=A B A B A B H H L L L L 00arctan β图1 折射角测量示意图（4） 测量超声波扩散角（选做）小孔深度=B H mm 最大回波位置 =0x mm半高回波位置（左）=1x mm 半高回波位置（右）=2x mm 扩散角=-=βθ221cos )2||arctan(2BH x x 二 超声探伤利用直探头测量缺陷深度 初始波时间=0t μs 缺陷反射波时间 =c t μs缺陷深度（计算） ==)/2--c(t H d 0c c t t mm缺陷深度（实测） ='c H mm 相对误差=-'c c 'c H /|H H |（1） 利用斜探头探测缺陷的深度和水平距离（各个距离参见图2）初始波时间=0t μs 缺陷反射波时间 =c t μs探头前缘位置 =c X mm缺陷深度（计算） ==βcos 2)--c(t H d 0c c t t mm 缺陷深度（实测） ='c H mm 相对误差=-'c c 'c H /|H H |缺陷水平位置（计算） =+-=c X L t t βsin 2)--c(t x d 0c c mm 缺陷水平位置（实测） ='c x mm 误差=-|x |c 'c x mm图2 超声探伤示意图三 超声成像(选作)【总结与讨论】成绩（满分30分）：⎽⎽⎽⎽⎽⎽⎽⎽⎽ 指导教师签名：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽ 日期：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽附：超声成像记录实验人：实验时间：。
超声实验报告
超声实验报告实验名称:超声实验摘要：本实验通过使用一台数字智能化的“超声波分析测试仪”，利用超声波的特性测量其纵波和横波在钢和铝中的波速，进而计算固体介质常用参数，并利用利用超声扫描成像进行水下模拟观测。
一、实验目的１．了解超声波产生和发射的机理；２．了解超声探头的结构及作用；３．学习用超声法来测量固体介质常用参数的方法；４．学习超声扫描成像技术的应用。
二、实验原理1.超声波的发射和接收超声波换能器是使其他形式的能量转换成超声能量（称发射换能器）或使超声能量转换成其他易于检测的能量（称接收换能器），其中应用最多的是声电、电声换能器：当一个电脉冲作用到探头上时，探头就发射超声脉冲，反之，当一个超声脉冲作用到探头上时，探头就产生一个电脉冲。
有了探头，再配上电信号的产生和接收等装置，就构成了整套超声波检测系统。
产生超声波的方法有很多种，如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等，但应用得最普遍的方法是压电法。
1). 压电效应某些介电体在机械压力的作用下会发生形变，使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷，其电荷密度与压力成正比，这种由“压力”产生“电”的现象称为正压电效应，如1（a ）所示。
(a)(b)图1 压电效应示意图(a)正压电效应 (b)逆压电效应反之，如果将具有压电效应的介电体置于外电场中，电场会使介质内部正负电荷中心位移，从而导致介电体产生形变，这种由“电”产生“机械形变”的现象称为逆压电效应，如图1（b ）所示。
逆压电效应只产生于介电体，形变与外电场呈线性关系，且随外电场反向而改变符号。
如果对具有压电效应的材料施加交变电压，那么它在交变电场的作用下将发生交替的压缩和拉伸形变，由此而产生了振动，并且振动的频率与所施加的交变电压的频率相同，若所施加的电频率在超声波频率范围内，则所产生的振动是超声频的振动，即超声波的产生。
我们把这种振动耦合到弹性介质中去，那么在弹性介质中传播的波即为超声波，这利用的是逆压电效应，若利用正压电效应可将超声能转变成电能，这样就可实现超声波的接收。
超声波探测实验实验报告(3篇)
第1篇一、实验目的1. 了解超声波的基本原理及其在探测中的应用。
2. 掌握超声波探测仪器的操作方法和使用技巧。
3. 通过实验，验证超声波探测技术在实际测量中的应用效果。
二、实验原理超声波探测技术是利用超声波在介质中传播的特性，通过发射、接收和反射等过程来获取被测物体内部结构信息的一种非接触式检测方法。
超声波探测的原理如下：1. 超声波的产生：利用压电换能器将电能转换为超声波能量。
2. 超声波的传播：超声波在介质中传播，遇到不同介质的界面时会发生反射、折射和透射等现象。
3. 超声波的接收：接收换能器接收反射回来的超声波信号。
4. 信号处理：通过信号处理技术，提取出有用的信息，如距离、速度、厚度等。
三、实验设备1. 超声波探测仪2. 超声波发射器3. 超声波接收器4. 试块（用于模拟被测物体）5. 计时器6. 示波器7. 数据采集器四、实验步骤1. 连接设备：将超声波发射器、接收器、探测仪和试块连接好。
2. 调整参数：根据实验要求，设置探测仪的频率、灵敏度等参数。
3. 放置试块：将试块放置在实验台上，确保其稳定。
4. 发射超声波：打开超声波发射器，向试块发射超声波。
5. 接收反射波：打开超声波接收器，接收试块反射回来的超声波信号。
6. 观察波形：使用示波器观察反射波波形，记录反射波的时间、幅度等信息。
7. 数据处理：根据反射波的时间和幅度，计算出被测物体的厚度、距离等参数。
8. 重复实验：改变试块的位置和角度，重复实验步骤，验证实验结果的准确性。
五、实验结果与分析1. 反射波时间：通过实验，我们得到了不同位置和角度下反射波的时间。
根据反射波时间和超声波在介质中的传播速度，可以计算出被测物体的厚度。
2. 反射波幅度：反射波幅度反映了超声波在试块中的衰减程度，从而可以判断试块内部是否存在缺陷。
3. 实验误差：实验过程中，由于设备精度、环境因素等原因，可能会产生一定的误差。
通过多次实验，我们可以分析误差产生的原因，并采取措施减小误差。
超声检测-6单元-实验6(精)
返回目录
返回目录
实验六 焊缝的超声检测
三、实验内容 1.调节焊缝超声检测的扫描速度和灵敏度。 2.焊缝的超声检测 四、实验步骤 1.清理焊缝的检测区域。 2.按深度1：10调节扫描速度。 3.调节探伤灵敏度（二次波探伤） 在绘制好的距离——波幅曲线图中查出与2倍焊缝厚度对 应的测长线分贝值Δ，调节超声检测仪的衰减器，使读数为Δ。 4.扫查探测
实验六 焊缝的超声检测
一、实验目的 1.掌握按深度或水平距调节横波扫描速度的方法。 2.掌握横波探伤时灵敏度的调节方法。 3.掌握对接焊缝探伤时缺陷定位和定量方法。 二、实验设备和器材 1.仪器：CTS-22型或CTS-26型超声检测仪。 2.探头：2.5P12×12K2或2.5P14K2型探头。 3.试块：CSK-ⅠA、CSK-ⅡA或CSK-ⅢA型试块。 4.耦合剂：甘油、机油或浆糊。 5.焊接式样。
返回目录
实验六 焊缝的超声检测
探头分别置于焊缝两侧作锯齿形扫查，找出缺陷回波。 5.将缺陷波高调节至基准波高，记录此时的缺陷波前 言刻度值τ和衰减器读数Δ。 6.利用扫描速度和τ 值计算缺陷的位置。 7.利用求出的缺陷位置和Δ值，查出缺陷在距离——波 幅曲线图中的位置。 五、思考题 1.如何按水平距离法调节扫描速度？ 2.分析本实验过程，总结影响缺陷定位和定量的因素。
超声检测实训报告
超声检测实训报告一、前言超声检测是一种广泛应用于医疗领域的无创检测技术，通过利用声波在物体中的传播特性，可以获取物体内部的结构信息，并对病变进行诊断。
在本次实训中，我们将学习并掌握超声检测的原理和操作技巧，以便更好地应用于临床实践中。
二、实训内容1. 超声检测原理超声检测利用高频声波在物质中的传播和反射特性进行成像。
具体而言，超声波在不同介质中的传播速度不同，当遇到不同介质边界时会发生反射或折射，通过检测这些反射信号就可以获得目标物体的内部结构信息。
2. 超声探头的选择与使用超声探头是超声检测中最关键的部件之一。
不同类型的超声探头适用于不同的检测任务，例如线性探头适用于肌肉和软组织的检测，凸面探头适用于心脏和腹部器官的检测。
在实训中，我们将学习如何选择合适的超声探头，并掌握正确的使用方法。
3. 超声图像的解读与分析超声图像是超声检测的结果，通过对图像的解读和分析，可以确定病变的位置、形状、大小等信息。
在实训中，我们将学习如何正确解读超声图像，并通过比对正常图像和异常图像来诊断疾病。
4. 超声检测的应用领域超声检测广泛应用于医疗领域，包括但不限于妇科、产科、心脏、肝脏、乳腺等领域。
在实训中，我们将学习不同应用领域的超声检测技术和操作要点，以便更好地应用于临床实践中。
三、实训成果通过本次实训，我们将掌握超声检测的基本原理和操作技巧，能够正确选择和使用超声探头，并能够解读和分析超声图像，从而准确诊断疾病。
同时，我们还将了解超声检测在不同应用领域的具体应用，为今后的临床实践做好准备。
四、总结超声检测作为一种无创检测技术，在医疗领域发挥着重要作用。
通过本次实训，我们对超声检测的原理和操作有了更深入的了解，掌握了基本的技能。
相信在今后的临床实践中，我们能够更好地应用超声检测技术，为患者提供更精准的诊断和治疗。
同时，我们也希望通过不断学习和实践，不断提升自己的技术水平，为医疗事业的发展做出更大的贡献。
(完整word版)超声波测距实验报告
超声波测距系统实物设计报告一.设计要求1.测量距离不小于0.3米,数字显示清晰,无数字叠加,动态显示测量结果,更新时间约为0.5秒左右。
2.测量精度优于0.1米,显示精度0.01米。
3.距离小于0.3米时,蜂鸣器发出”嘀嘀”报警。
4.测量距离超过1.0米时,指示灯显示超量程。
二.系统设计思路 1.原理框图2.系统组成模块（一）40KHZ 方波产生电路1、分析：利用555定时器组成的多谐振荡器作为时钟信号的产生电路，通过理论计算加上微调电阻和电容的值，得到所需频率的矩形波，当R2远大于R1时，矩形波的占空比接近50%，可近似为方波。
超声波振荡器控制门超声波放大器闸门CP 信号（2Hz ）计数开启清零计数超声波放大滤波正弦波前沿检测超声波接收器超量程灯光显示小于0.3米蜂鸣报计数显示电路反射物超声波发射器17KHzCP2、单元电路如下图；3、参数计算：4、仿真结果：（二）2Hz时钟信号发生电路：1、分析：利用555定时器组成的多谐振荡器作为时钟信号的产生电路，通过理论计算加上调整电阻和电容的值，得到所需频率的矩形波。
其中占空比在70%以上。
2、单元电路如下所示：参数计算：R1=710K欧，R2=375欧，C1=1微F（三）17kHz时钟信号发生电路：1、分析：利用555定时器组成的多谐振荡器作为时钟信号的产生电路，通过理论计算加上调整电阻和电容的值，得到所需频率的矩形波。
2、单元电路如下所示：3、参数计算：R1=1K欧，R2=395欧，C5=47nf；4、仿真5、功能：数字显示的测量结果要求动态更新时间约0.5秒左右，所以要求一个频率约2Hz的时钟信号来控制刷新数据，保证结果显示稳定不闪烁。
三，调试说明首先要在示波器上稳定的出现5个波形，40khz的方波，17khz的方波，加上接收头之后的波形，经过347放大之后的正弦波，2hz经过非门整形之后的波形；其中值得注意的就是40khz的占空比一定要精确的得到50%，这个和你测试的准确度和高度直接相关，我们在提高高度的过程中其中一个步骤就是回过头来再去调整40khz的准确度。
超声波无损检测实验报告
超声波无损检测实验报告一、实验目的本次超声波无损检测实验的主要目的是通过使用超声波检测技术，对给定的试件进行检测，以确定其内部是否存在缺陷，并对缺陷的位置、大小和形状进行评估。
同时，通过实验操作，熟悉超声波无损检测设备的使用方法，掌握超声波检测的基本原理和数据分析方法，提高对材料无损检测的实践能力。
二、实验原理超声波无损检测是利用超声波在材料中的传播特性来检测材料内部缺陷的一种方法。
当超声波在均匀介质中传播时，其传播速度、波长和频率等参数保持不变。
然而，当超声波遇到缺陷时，会发生反射、折射、散射等现象，导致超声波的传播路径和能量发生变化。
通过接收和分析这些变化，可以判断材料内部是否存在缺陷以及缺陷的相关信息。
超声波在材料中的传播速度与材料的弹性模量、密度等物理参数有关。
对于特定的材料，可以通过测量超声波的传播时间和传播距离来计算其传播速度。
同时，根据反射波的到达时间和幅度，可以确定缺陷的位置和大小。
三、实验设备与材料1、超声波无损检测仪：本次实验使用的是_____型号的超声波无损检测仪，其具有高精度、高灵敏度和多功能的特点，能够满足实验的检测要求。
2、探头：选用了_____频率的直探头和斜探头，分别用于检测不同类型的缺陷。
3、试件：准备了若干个含有不同类型和大小缺陷的金属试件，如钢板、钢管等。
4、耦合剂：使用了_____耦合剂，以保证超声波能够有效地传入试件内部。
四、实验步骤1、仪器准备开启超声波无损检测仪，进行预热和校准。
设置检测参数，如探头频率、增益、扫描范围等。
2、试件表面处理用砂纸打磨试件表面，去除氧化层和污垢，保证探头与试件之间良好的耦合。
3、涂抹耦合剂在试件检测表面均匀涂抹耦合剂，减少超声波的能量损失。
4、探头安装将直探头或斜探头安装在检测仪的探头上，并确保探头与试件表面垂直或成一定角度。
5、检测操作手持探头在试件表面缓慢移动，观察检测仪屏幕上的波形变化。
对可疑区域进行重点检测，记录反射波的位置、幅度和形状等信息。
超声的实验方法实验报告
一、实验目的1. 了解超声波的产生原理及其在生活中的应用。
2. 掌握超声波测量距离的方法。
3. 通过实验验证超声波在不同介质中的传播特性。
二、实验原理超声波是一种频率高于20kHz的声波，具有较强的穿透力和方向性。
超声波在介质中传播时，会受到介质的密度、弹性模量、泊松比等因素的影响。
本实验采用相位法测量超声波在空气中的传播速度，并通过实验验证超声波在不同介质中的传播特性。
三、实验器材1. 超声波发射器2. 超声波接收器3. 信号发生器4. 示波器5. 测量尺6. 玻璃管7. 水盆8. 甘油9. 粉末10. 铁块四、实验步骤1. 将超声波发射器和接收器分别固定在实验台上，两者之间的距离为L。
2. 打开信号发生器，调节频率为超声波频率，并观察示波器上发射器和接收器信号的相位差。
3. 记录下不同介质（空气、玻璃管、水盆、甘油、粉末、铁块）中的相位差。
4. 利用公式v = fλ（其中v为声速，f为频率，λ为波长）计算超声波在不同介质中的传播速度。
5. 通过实验验证超声波在不同介质中的传播特性。
五、实验数据及结果1. 超声波在空气中的传播速度：v = 343m/s2. 超声波在玻璃管中的传播速度：v = 5900m/s3. 超声波在水盆中的传播速度：v = 1480m/s4. 超声波在甘油中的传播速度：v = 1620m/s5. 超声波在粉末中的传播速度：v = 530m/s6. 超声波在铁块中的传播速度：v = 5940m/s六、实验分析1. 通过实验数据可以看出，超声波在不同介质中的传播速度存在差异，这与介质的密度、弹性模量、泊松比等因素有关。
2. 在实验过程中，发现超声波在玻璃管、水盆、甘油等介质中的传播速度较快，而在粉末、铁块等介质中的传播速度较慢。
3. 通过实验验证了超声波在空气中、玻璃管、水盆、甘油、粉末、铁块等介质中的传播特性。
七、实验结论1. 超声波在介质中的传播速度受到介质密度、弹性模量、泊松比等因素的影响。
2018年超声实验报告最终版-实用word文档 (24页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==超声实验报告最终版超声实验报告目录实验一超声波的发射、接受和传播实验 .................................................................. . (1)1.1实验设备： ................................................................ ........................................................ 1 1.2实验内容： ................................................................ ......................................................... 1 1.3 实验结果与分析： ................................................................ .. (1)1.3.1 实验程序： ................................................................ ............................................. 1 1.3.2 输出结果： ................................................................ ............................................. 2 1.3.3 实验分析： ................................................................ ............................................. 6 1.4 实验总结： ............................................................... ......................................................... 6 1.5 本实验人员分工： ................................................................ ............................................ 6 实验二超声波的声场指向性测试实验 .................................................................. .. (6)2.1 实验原理 ..................................................................操作 .................................................................. .......................................................... 7 2.3 实验数据记录 .................................................................. .. (7)2.3.1近场 .................................................................. ........................................................ 7 2.3.2中场 .................................................................. ........................................................ 8 2.3.3 远场 .................................................................. ....................................................... 8 2.4 本次实验人员分工 .................................................................. .......................................... 9 实验三生物组织超声参量测量 .................................................................. .. (9)3.1 实验原理 .................................................................. . (9)3.1.1 声速测量 .................................................................. ............................................... 9 3.1.2 衰减测量（对数谱差法） ................................................................ ................... 10 3.1.3 非线性参量的测量 .................................................................. ............................. 10 3.2 实验内容 .................................................................. .. (10)3.2.1 声速的测量 .................................................................. ......................................... 10 3.2.2 衰减的测量 .................................................................. ......................................... 11 3.3 实验程序 .................................................................. ........................................................ 11 3.4 程序运行结................................................ 12 3.5 参量计算 .................................................................. ........................................................ 12 3.6 本实验人员分工 .................................................................. ............................................ 13 实验四超声成像实验 .................................................................. . (13)4.1、实验内容 .................................................................. ...................................................... 13 4.2、实验程序 .................................................................. ...................................................... 13 4.3、程序运行结果 .................................................................. .............................................. 14 4.4 本实验人员分工： ................................................................ (18)实验一超声波的发射、接受和传播实验1.1实验设备：超声探头脉冲发射及接受设备示波器1.2实验内容：1) 2) 3) 4)掌握各种设备的操作和连接（超声探头、脉冲发射及接受设备、示波器）；分别得到两种超声探头（1MHz，5MHz）的反射回拨，画出其波形。
超声实验报告最终版
超声实验报告目录实验一超声波的发射、接受和传播实验 (1)1.1实验设备： (1)1.2实验内容： (1)1.3 实验结果与分析： (1)1.3.1 实验程序： (1)1.3.2 输出结果： (2)1.3.3 实验分析： (6)1.4 实验总结： (6)1.5 本实验人员分工： (6)实验二超声波的声场指向性测试实验 (6)2.1 实验原理 (6)2.2 实验操作 (7)2.3 实验数据记录 (7)2.3.1近场 (7)2.3.2中场 (8)2.3.3 远场 (8)2.4 本次实验人员分工 (9)实验三生物组织超声参量测量 (9)3.1 实验原理 (9)3.1.1 声速测量 (9)3.1.2 衰减测量（对数谱差法） (10)3.1.3 非线性参量的测量 (10)3.2 实验内容 (10)3.2.1 声速的测量 (10)3.2.2 衰减的测量 (11)3.3 实验程序 (11)3.4 程序运行结果 (12)3.5 参量计算 (12)3.6 本实验人员分工 (13)实验四超声成像实验 (13)4.1、实验内容 (13)4.2、实验程序 (13)4.3、程序运行结果 (14)4.4 本实验人员分工： (18)实验一超声波的发射、接受和传播实验1.1实验设备：超声探头脉冲发射及接受设备示波器1.2实验内容：1)掌握各种设备的操作和连接（超声探头、脉冲发射及接受设备、示波器）；2)分别得到两种超声探头（1MHz，5MHz）的反射回拨，画出其波形。
3)通过数据处理（FFT变换），分别得到每种探头的频谱特性并画出。
4)改变发射能量（energy）、增益（gain）、阻抗（damping）等参数，重复上述过程。
1.3 实验结果与分析：1.3.1 实验程序：clc;clear all;for i=4:23num=num2str(i);if i<=9num=strcat('0',num);endfilename=strcat('C:\Users\lenovo\Desktop\超声实验\实验1\数据1\TEK00',num,'.CSV');R=[0,3,2499,4]; %数据范围R1=[0,1,2,1];R2=[8,1,9,1];M = csvread(filename,0,3,R);M1= csvread(filename,0,1,R1);M2= csvread(filename,8,1,R2);Ts=M1(2,1);fs=1/Ts;V= M2(1,1);N=1:2500;T=M(:,1); %时间抽%T=N.*Ts;U=M(:,2)*V %电压轴 %figure(i); figure(i);subplot(2,1,1); plot(T,U); grid;xlabel('时间t/s');ylabel('电压u/V'); subplot(2,1,2);plot(N.*(fs/2500),10*log(fft(U,2500))); grid; end grid;1.3.2 输出结果：输出结果为Figure 4~Figure 23一共20幅回波图和其对应的频谱特性图。
人体超声实验报告
实验名称：人体超声检测实验时间：2023年X月X日实验地点：XX大学医学影像实验室实验人员：XXX、XXX、XXX实验指导教师：XXX一、实验目的1. 了解超声成像的基本原理和设备操作方法。
2. 学习超声在人体检查中的应用，特别是对肝脏、肾脏等器官的检查。
3. 培养学生观察、分析和解决问题的能力。
二、实验原理超声成像是一种非侵入性、实时、动态的成像技术，利用超声波在人体内传播时产生的回波信号，经过处理形成图像。
超声波在人体内传播的速度受介质密度和声阻抗的影响，因此可以通过测量超声波的传播时间来计算组织或器官的厚度。
三、实验内容1. 仪器准备：打开超声仪器，预热设备，调整参数，确保仪器正常工作。
2. 肝脏检查：- 被检查者取仰卧位，充分暴露肝脏部位。
- 操作者手持探头，在肝脏部位进行扫描，观察肝脏形态、大小、边缘、内部回声等。
- 记录肝脏的形态、大小、边缘、内部回声等信息。
3. 肾脏检查：- 被检查者取俯卧位，充分暴露肾脏部位。
- 操作者手持探头，在肾脏部位进行扫描，观察肾脏形态、大小、边缘、内部回声等。
- 记录肾脏的形态、大小、边缘、内部回声等信息。
四、实验结果与分析1. 肝脏检查：- 肝脏形态规则，大小正常，边缘清晰，内部回声均匀。
- 肝脏无明显异常，符合正常生理状态。
2. 肾脏检查：- 肾脏形态规则，大小正常，边缘清晰，内部回声均匀。
- 肾脏无明显异常，符合正常生理状态。
五、实验结论本次人体超声实验，通过对肝脏、肾脏等器官的检查，验证了超声成像技术在人体检查中的应用价值。
实验结果表明，超声成像技术具有无创、实时、动态等优点，在临床诊断中具有重要意义。
六、实验注意事项1. 实验过程中，注意操作规范，避免对被检查者造成伤害。
2. 调整探头压力，确保图像清晰。
3. 观察图像时，注意观察形态、大小、边缘、内部回声等特征。
4. 记录实验结果，为后续分析提供依据。
七、实验心得通过本次实验，我对超声成像技术有了更深入的了解，认识到超声在人体检查中的应用价值。
