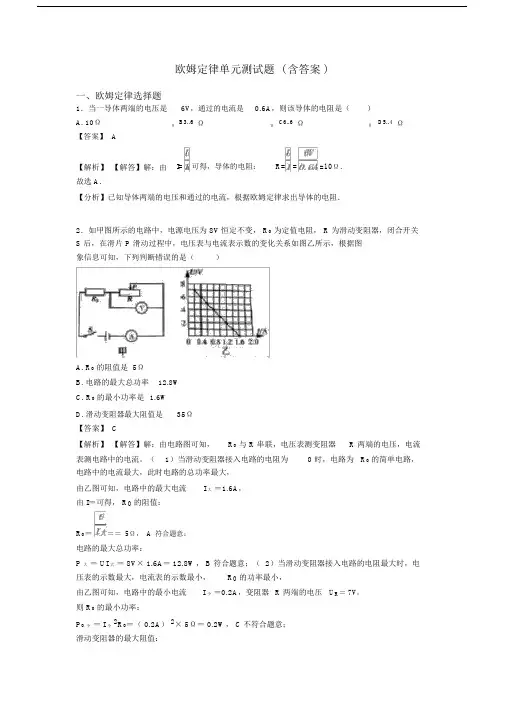

欧姆定律单元测试题(含答案).docx

欧姆定律单元测试题(含答案).docx

欧姆定律单元测试题 ( 含答案 )一、欧姆定律选择题1.当一导体两端的电压是6V,通过的电流是0.6A,则该导体的电阻是()A. 10ΩB3..6ΩC6..6ΩD5..4Ω【答案】A【解析】【解答】解:由I=可得,导体的电阻:R= ==10Ω.故选 A.【分析】已知导体两端的电压和通过的电流,根据欧姆定律求出导体的电阻.2.如甲图所示的电路中,电源电压为 8V 恒定不变, R0为定值电阻, R 为滑动变阻器,闭合开关S 后,在滑片 P 滑动过程中,电压表与电流表示数的变化关系如图乙所示,根据图象信息可知,下列判断错误的是()A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解:由电路图可知,R0与 R 串联,电压表测变阻器R 两端的电压,电流表测电路中的电流。

(1)当滑动变阻器接入电路的电阻为0 时,电路为 R0的简单电路,电路中的电流最大,此时电路的总功率最大,由乙图可知,电路中的最大电流I 大=1.6A,由 I=可得, R0的阻值:R0===5Ω,A符合题意;电路的最大总功率:P 大= UI 大= 8V× 1.6A= 12.8W, B 符合题意;( 2)当滑动变阻器接入电路的电阻最大时,电压表的示数最大,电流表的示数最小,R0的功率最小,由乙图可知,电路中的最小电流I 小=0.2A,变阻器R 两端的电压U R= 7V,则 R0的最小功率:P0小= I 小2R0=( 0.2A)2× 5Ω= 0.2W, C不符合题意;滑动变阻器的最大阻值:R 大===35Ω,D符合题意。

故答案为: C。

【分析】结合电路图,理清元件的连接方式及电表的测量对象,当滑动变阻器接入电路的电阻为0 时,电路中的电流最大,此时电路的功率最大,根据图象读出电路中的最大电流,根据欧姆定律求出R0的阻值,利用P=UI 求出电路的最大功率;当滑动变阻器接入电路的电阻最大时,电压表的示数最大,电流表的示数最小,R0的功率最小,根据图象读出电路的最小电流和变阻器两端的电压,根据P=UI=I2R 求出 R0的最小功率,再利用欧姆定律求出滑动变阻器的最大阻值 .S,当滑动变阻器的滑片向右端移动3.如图所示电路(电源电压保持不变),闭合开关时,下列说法正确的是()A. 电压表示数不变,电流表示数变大B.电压表示数变大,电流表示数变小C. 电压表示数变小,电流表示数变小D.电压表示数变大,电阻R1的电功率变大【答案】D【解析】【解答】由图可知,滑动变阻器与定值电阻串联,当滑动变阻器的滑片向右移动时,滑动变阻器连入电路中的电阻变小,电路总电阻减小,而电源电压一定,由知,电路中的电流变大,即电流表的示数变大;根据,电阻 R1的电流增大,两端的电压也增大,根据知,电阻 R1的电功率变大,可见ABC 不符合题意、 D 符合题意。

初中物理《欧姆定律》单元测试题word版(带答案)

初中物理《欧姆定律》单元测试题word版(带答案)

《欧姆定律》单元测试题一、单选题(本题包括10小题,每小题3分,共30分。

)1.电阻R 1、R 2并联接在电源上,下列说法正确的是( ) A .并联电路的总电阻,等于各并联导体的电阻的倒数之和 B .当R 1变大时,总电阻也变大 C .电源电压变大时,总电阻也变大 D .干路中的电流变大时,总电阻也变大2.几位同学学习了欧姆定律后,根据I =UR ,导出了R =UI ,于是他们提出了以下几种看法,你认为正确的是( )A .导体电阻的大小跟通过导体的电流成反比B .导体电阻的大小跟加在导体两端的电压成正比C .导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D .导体两端不加电压时,导体的电阻为零3.用图所示的电路研究电流与电阻的关系时,将电阻R 由5Ω更换为10Ω,闭合开关,接下来的正确操作是( )A .直接读出电压表和电流表的示数B .保持R'的滑片P 位置不变,调高电源电压C .将R'的滑片P 向左移动,使电流表的示数保持不变D .将R'的滑片P 向右移动,使电压表的示数保持不变4.小华只有一块电流表,他想测出定值电阻Rx 的阻值,设计了如图所示的电路,电源两端的电压保持不变,定值电阻R 0=30Ω。

只闭合开关S 、S 1,电流表示数I 1=0.2A ;只闭合开关S 、S 2,电流表示数I 2=0.3A 。

则Rx 的阻值为( )A .15ΩB .20ΩC .45ΩD .60Ω5.在如图所示的电路中,电源电压为6V ,R 1=3Ω,R 2=6Ω,闭合开关S ,下列说法正确的是 ( )A .通过R 1的电流为1AB .R 1两端的电压为3VC .干路中的电流为3AD .电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中,小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像,分析该图像可知( )A .实验过程中,控制导体两端的电压为2V 不变B .当导体中电流为0时,导体的电阻也为0C .当导体的电阻为0.2Ω时,通过导体的电流为0.4AD .当导体两端电压一定时,导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2,它们I-U 图线如图所示,若R 1、R 2串联后的总电阻为R 串,并联后的总电阻为R 并,则关于R 串、R 并的I-U 图线所在的区域,下列说法中正确的是( ).A .R 串在Ⅰ区域,R 并在Ⅲ区域B .R 串在Ⅲ区域,R 并在Ⅰ区域C .R 串在Ⅰ区域,R 并在Ⅱ区域D .R 串在Ⅱ区域,R 并在Ⅲ区域8.在科学实验时,为了减小误差或寻找普遍规律,经常需要进行反复多次实验: ①“测量物体的长度”时,多次测量;②“研究杠杆的平衡”时,改变动力(臂)和阻力(臂),多次测量; ③“研究串、并联电路的电流特点”时,换用不同定值电阻,多次测量;④“用电压表和电流表测导体的电阻”时,多次测量电阻两端电压和通过电阻的电流值; 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A . 示数变大, 示数变小, 示数不变B . 示数变大, 示数变小, 示数变大C . 示数变小, 示数变大, 示数变小D . 示数变小, 示数变小, 示数变大10.如图所示的电路中,闭合开关后一灯亮,另一灯不亮,电流表有示数,电压表无示数,其原因可能是( )A.L1短路B.L1断路C.L2短路D.L2断路二、填空题(本题包括7小题,每小题2分,共14分)11.如图所示的电路中,电源电压恒定,灯丝的电阻RL 不随温度变化,开关S1闭合,电流表的示数为I1,再闭合开关S2,小灯泡的亮度 (选填“变亮”、“变暗”或“不变”),电流表的示数为I2,若I1:I2=2:3,则RL:R= 。

欧姆定律单元练习(Word版 含答案)

欧姆定律单元练习(Word版 含答案)

欧姆定律单元练习(Word版含答案)一、初三物理欧姆定律易错压轴题(难)1.要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有:电源(电压为3V)、学生用电流表(量程为0~0.6A、0~3A)、学生用电压表(量程为0~3V、0~15V)、滑动变阻器R1和电阻箱R2(0~9999Ω5A)各一个,开关、导线若干。

(1)小明用伏安法测量该电阻,如图是小明连接的电路。

接通电路后,观察到电流表指针不偏转,示数为零,电压表示数为2V。

请你判断:电路中哪一个元件发生了什么故障?答:______;(2)在排除故障换用新元件后,经检查电路完好。

闭合开关,逐渐减小滑动变阻器的接入电阻至最小,电压表有示数,但电流表的指针几乎不偏转,电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值;(3)请你帮助小明在实验室所提供的器材中选择合适的器材,设计实验方案测出该电阻的值;(a)画出实验电路图______;(b)实验步骤:按图连接好电路;闭合S1调节滑动变阻器,使电压表显示合适的值;断开S1闭合S2,______;读出电阻箱的阻值R;(c)写出待测电阻R x的表达式:______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变,调节电阻箱阻值,使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路,根据电路故障现象分析电路故障原因。

(2)根据欧姆定律,在电压不变的情况下,若电路的电阻增大,则电路中的电流减小,若电阻值很大,则电路中的电流会很小。

若电流值小于电流表的分度值时,将无法准确地测出电流值。

(3)根据实验电路图可知,实验时有电压表,没有电流表,可根据并联电路各支路两端的电压特点进行实验,即:连接好电路图后,用电压表测出待测电阻两端电压,再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变,根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等;据此设计实验步骤。

九年级物理欧姆定律单元测试题(Word版 含解析)

九年级物理欧姆定律单元测试题(Word版 含解析)

九年级物理欧姆定律单元测试题(Word版含解析)一、初三物理欧姆定律易错压轴题(难)1.小华做“用电流表、电压表测电阻”实验,现有电源(电压小于24伏且保持不变)、待测电阻R x、电压表、电流表(只有0.6安量程可用)、滑动变阻器(标有“1安”字样)、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好...。

(1)小华经过思考,先进行一次实验测电源电压,实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏;(2)小华根据第一次实验结果进行思考后开始第二次实验,他正确串联电源、待测电阻、电流表、滑动变阻器和开关,然后把电压表并联接入电路。

闭合开关后,将变阻器滑片从一端滑到另一端的过程中,发现电流表示数由0.20安增大到0.58安,此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图(a)、(b)所示,电压表示数为_______V,电流表示数为_________A。

根据图(a)、(b)所示电压表、电流表示数,计算待测电阻R x=__________Ω。

(3)小明分析了小华的实验数据与计算结果,他认为是小华电压表所选量程不对。

小明在小华电路基础上,将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14,他应串联电阻___________(选填R1或R2),滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V,这时电压表的示数是7.5V,从电路图可以看到,这是一个串联电路,电压表并联在电阻R1两端,电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合,所以电压表的量程不是0~15V ;那么电压表的量程是0~3V ,它的读数是1.5V ,电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合,所以小华实验所用电源电压为6V 。

欧姆定律单元测试卷 (word版,含解析)

欧姆定律单元测试卷 (word版,含解析)

欧姆定律单元测试卷(word版,含解析)一、初三物理欧姆定律易错压轴题(难)1.现有下列器材:学生电源,电流表(0~0.6A 0~3A)、电压表(0~3V 0~15V)、定值电阻8(2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个)、开关、滑动变阻器(15Ω 1A)和导线若干,利用这些器材探究“电压一定时,电流与电阻的关系”,实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线,将图中实物电路连接完整,要求滑动变阻器的滑片P向B端移动时电压表示数变小;______(2)实验中,不能被选用的电阻为___Ω;判断的依据是______;(3)保证所选电阻均能正常进行实验,电源电压应该控制在3V至______V之间;(4)实验中依次接入其中三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,测得相应的电流值,如下表所示。

分析表中的数据可以得出结论______;实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时,电流与电阻的关系”,把定制电阻换成小灯泡,测定小灯泡电功率的实验中,选用的电源电压为4.5V,小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示,如要获得小灯泡额定功率的数据,滑片P应向______(选填“A”或“B”)移动,使电压表的示数为______V。

②改变滑片P的位置,获得多组对应的电压、电流值。

根据记录的数据,绘制得如图丙所示的I﹣U图像。

由图像可知,小灯泡的额定功率是______W;同时发现小灯泡的电流与电压不成正比,原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时,电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知,当滑动变阻器滑片P 向B 端移动时,接入电路中的电阻变大,故滑片左侧的电阻丝应当连入电路中,电路连接图如图所示。

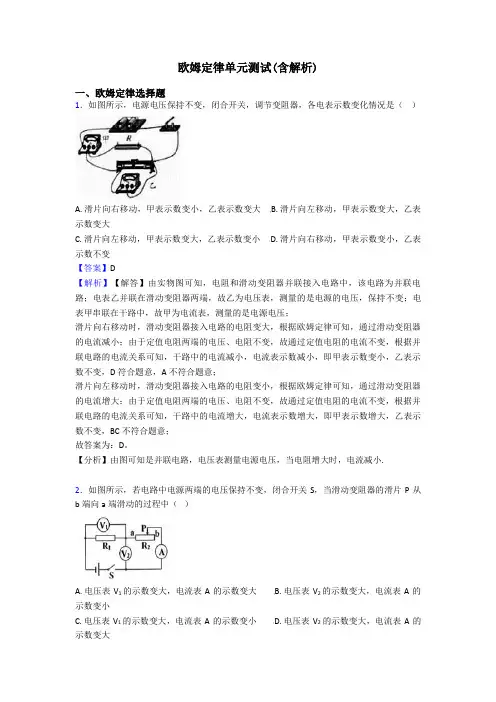

欧姆定律单元测试(含解析)

欧姆定律单元测试(含解析)

欧姆定律单元测试(含解析)一、欧姆定律选择题1.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是()A. 滑片向右移动,甲表示数变小,乙表示数变大B. 滑片向左移动,甲表示数变大,乙表示数变大C. 滑片向左移动,甲表示数变大,乙表示数变小D. 滑片向右移动,甲表示数变小,乙表示数不变【答案】D【解析】【解答】由实物图可知,电阻和滑动变阻器并联接入电路中,该电路为并联电路;电表乙并联在滑动变阻器两端,故乙为电压表,测量的是电源的电压,保持不变;电表甲串联在干路中,故甲为电流表,测量的是电源电压;滑片向右移动时,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,通过滑动变阻器的电流减小;由于定值电阻两端的电压、电阻不变,故通过定值电阻的电流不变,根据并联电路的电流关系可知,干路中的电流减小,电流表示数减小,即甲表示数变小,乙表示数不变,D符合题意,A不符合题意;滑片向左移动时,滑动变阻器接入电路的电阻变小,根据欧姆定律可知,通过滑动变阻器的电流增大;由于定值电阻两端的电压、电阻不变,故通过定值电阻的电流不变,根据并联电路的电流关系可知,干路中的电流增大,电流表示数增大,即甲表示数增大,乙表示数不变,BC不符合题意;故答案为:D。

【分析】由图可知是并联电路,电压表测量电源电压,当电阻增大时,电流减小.2.如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中()A. 电压表V1的示数变大,电流表A的示数变大B. 电压表V2的示数变大,电流表A的示数变小C. 电压表V1的示数变大,电流表A的示数变小D. 电压表V2的示数变大,电流表A的示数变大【答案】 A【解析】【解答】解:由图知,定值电阻R1和滑动变阻器R2串联,V1测量R1两端的电压,电压表V2测量R2两端的电压,电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中,滑动变阻器的电阻变小,由串联分压的规律可知,变阻器分担的电压变小,即电压表V2示数变小;电源电压不变,所以定值电阻两端的电压就变大,即电压表V1示数变大;定值电阻的阻值不变,滑动变阻器的电阻变小,所以整个电路的总电阻变小,电源电压不变,由欧姆定律可知,电路中的电流就变大,即电流表的示数就变大。

欧姆定律单元测试题 含答案(word)1

欧姆定律单元测试题 含答案(word)1

欧姆定律单元测试题含答案(word)1一、欧姆定律选择题1.如图所示,电源电压保持不变,开关S闭合后,调节滑动变阻器滑片,下列说法正确的是()A. 滑片向左滑动,电流表示数增大,电压表示数减小B. 滑片向左滑动,电流表、电压表示数都增大C. 滑片向右滑动,电流表、电压表示数都增大D. 滑片向右滑动,电流表示数减小,电压表示数增大【答案】 B【解析】【解答】串联电路,且电压表测量灯泡电压,则当滑片向左滑动时总电阻变小,电流变大,灯泡分得电压变大,则电流表示数变大,电压表示数变大;反之,当滑片向右滑动时,电流表示数变小,电压表示数变小。

故答案为:B【分析】结合电路图,理清元件的连接方式及电表的测量对象,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化,根据串联电路的分压特点可知灯泡两端的电压变化.2.如图甲所示,粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化),小灯泡的额定电压为6V.闭合开关S后,滑片P从最左端A滑到最右端B的过程中,小灯泡的I﹣U图象关系如图乙所示.则下列计算结果正确的是()A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1:8【答案】D【解析】【解答】解:(1)由图甲可知,当滑片位于B端时,电路为L的简单电路,此时电路中的电流最大,由图乙可知,通过灯泡的电流为1A,灯泡两端的电压为6V,即电源的电压U=6V,故A错误;灯泡的额定功率P L=U L I L=6V×1A=6W,故B错误;(2)当滑片P在最左端A时,电阻丝AB 完全接入电路中,电路中的电流最小,由图乙可知,通过小灯泡的电流为I=0.5A,灯泡两端电压U L′=1.5V,因串联电路中总电压等于各分电压之和,所以,电阻丝AB两端电压:U AB=U﹣U L′=6V﹣1.5V=4.5V,因串联电路中各处的电流相等,所以,由I= 可得,电阻丝AB的阻值:R AB= = =9Ω,故C错误,灯泡的电功率:P L′=U L′I=1.5V×0.5A=0.75W,则滑片P在A、B两端时小灯泡的电功率之比:P L′:P L=0.75W:6W=1:8,故D正确.故选D.【分析】(1)由图甲可知,当滑片位于B端时,电路为L的简单电路,此时电路中的电流最大,根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压,根据P=UI求出灯泡的额定功率;(2)滑片P在最左端A时,电阻丝AB完全接入电路中,电路中的电流最小,根据图乙读出灯泡两端的电压和通过的电流,根据串联电路的电压特点求出AB两端的电压,根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值,根据P=UI求出灯泡的电功率,然后得出滑片P在A、B两端时小灯泡的电功率之比.3.如图所示电路,电源电压不变,闭合开关S,当滑片P置于变阻器的B端时,电压表的示数为6V,在10s内定值电阻R1产生的热量为36J;当滑片P置于变阻器的中点时,电压表的示数变化了2V.下列结果正确的是()A. R1先后两次消耗的电功率之比为3:4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知,R1与滑动变阻器串联,电压表测量滑动变阻器两端的电压,当滑片P置于变阻器的B端时滑动变阻器的阻值最大,根据Q= 得R2= =10Ω,B符合题意;滑片P置于变阻器的B端时电路中的电流I1= =0.6A,U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V,此时电路中的电流I’= =0.8A,U总=U1+U2=0.8AR1+4V……②,根据P=I2R得P1:P1’=(0.3A)2R1:(0.4A)2R1=9:16,A不符合题意;解由①②组成的方程组得:电源电压为12V、R1的阻值为10Ω,C、D不符合题意。

【物理】深圳市欧姆定律测试卷(含答案解析)

【物理】深圳市欧姆定律测试卷(含答案解析)

【物理】深圳市欧姆定律测试卷(含答案解析)一、选择题1.对于某一确定的导体,影响该导体电流大小的物理量是()A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解:(1)由欧姆定律可知,对于某一导体,通过导体的电流与导体两端的电压成正比,所以对于某一确定的导体,通过导体电流大小决定于导体两端的电压,故C正确;(2)导体电阻和电压决定了通过导体的电流大小,即在一定时间内通过导体横截面的电荷量的多少,电流的大小与质量无关,故ABD错误.故选C.【分析】对于某一导体,电阻一定,通过导体的电流与导体两端的电压成正比,据此分析选择.2.如图所示的电路中,电源电压为20V,定值电阻为20Ω,滑动变阻器标有“30Ω 1A”字样,电压表选用的量程是0~15V,在该电路正常使用的情况下,则:()A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0~15V”,则当U R=15V时,.此时电流小于滑动变阻器的最大电流1A,所以电路中的最大电流为I max=I R =0.75A,故A错误.根据串联电路的电压特点可知:U滑min=U-U R=20V-15V=5V,根据欧姆定律得:;故D错误;当滑动变阻器全部连入电路时,则根据电阻的串联特点得:R总max=R+R滑=20Ω+30Ω=50Ω,所以,,根据欧姆定律得:电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V,故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W,故B正确.故答案为:B.【分析】(1)当电压表示数为15V时,根据算出电路中的电流,再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流;(2)电路中电流最大时,滑动变阻器最值最小,根据算出滑动变阻器的最小阻值;(3)当滑动变阻器阻值最大时,电路中电流最小,根据欧姆定律求出电路中的最小电流,再根据U=IR求出电压表的示数;(4)根据P=UI算出电路消耗的最小功率.3.在如图甲所示的电路中,当滑片P由b移到a的过程中,电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示,下列说法正确的()A. 电阻R1的阻值为20ΩB. 滑片P移到b端时,R2两端的电压为6VC. 滑片P移到a端时,R1消耗的功率为0.2WD. 当滑片P移到中点时,通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路,根据乙图,当滑片在b端时,电压表示数最大为6V,则电源电压为6V,电压表测量R1的电压,R2两端电压为0,B不符合题意;当滑片在a 端,电压表示数最小,此时电压表为2V,滑动变阻器分压4V,滑变电阻为最大,电阻为20Ω,根据U1:U2=R1:R2,R1的阻值为10Ω,A不符合题意;滑片P在a端时,R1分压最小,为2V,此时R1的电功率为,C不符合题意;滑片P在中点时,电阻为10Ω,此时电路中的电流为, D符合题意。

(完整版)《欧姆定律-》测试题及答案,推荐文档

(完整版)《欧姆定律-》测试题及答案,推荐文档

一、选择题1.如图所示的两个电路中,电源电压相等,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A、L1和L2都变亮B、L1和L2都变暗C、L1变亮,L2变暗D、L1变暗,L2不变第1题第3题第4题2.小明在研究“并联电路”特点时,用电流表测得通过灯泡L1、L2中的电流分别为1A和2A,则下列分析正确的是()A.干路电流为3AB.L1的电阻小于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同3.在如图所示的电路中,电源电压为4.5V且保持不变.闭合开关S后,电压表的示数是3V,则()A、小灯泡两端的电压为3VB、小灯泡两端的电压为1.5VC、向右移动滑片P,电流表压数变小D、向右移动滑片P,电流表示数变大4.如图电路,电源电压保持不变,R0为定值电阻.闭合开关S,当滑动变阻器的滑片P在某两点之间来回滑动时,电流表的示数变化范围是0.5~1.5安,电压表的示数变化范围是6~3伏.则电源电压为()A.6伏B.7.5伏C.9伏D.15伏4.一段导体两端的电压是4.0V时导体中的电流是1.0A如果将电压减少到2.0V 时导体中的电流为()A.2.0A B.0.25A C.3.0A D.0.50A5.张华同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体B的两端加上1V的电压时,通过导体B的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时,通过导体的电流为0.2A第5题第6题第7题6.一次实验中,郝奇同学连接了如图所示的电路,电源电压为6V且保持不变,电阻R1=8Ω,滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0~3V,电流表量程为0~0.6A.为了保证电路安全,实验中滑动变阻器接入电路的阻值范围是( )A.0~2ΩB.0~8ΩC.2Ω~8ΩD.8Ω~10Ω7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中,当A、B两点间的电阻由5Ω更换为10Ω后,为了探究上述问题,他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题8.若导体两端电压为6V时,通过它的电流强度是0.1 A,则该导体的电阻大小为________Ω;若该导体两端电压为3V,则通过它的电流强度为________A;若两端电压为零,则该导体的电阻为________Ω.9.如右图所示路中,电源电压为6V,电压表示数为2V,R2=20Ω,电流表的示数为_________A,R1的阻值为_________Ω.10.小明设计了如图所示的压力测量仪,可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际是个电压表.当金属片受到的压力增大时,变阻器的阻值,压力表示数(选填“变大”、“变小”或“不变”)11.有一电阻为30Ω的电灯,在正常工作时它两端的电压为12V.要把电灯接在36V的电路上,需要给它________联一个_______Ω的电阻.12.两定值电阻甲、乙中的电流与电压关系如图所示,甲的电阻为_________Ω;将甲和乙并联后接在电压为2.0V的电源两端,干路中的电流为___________A.第10题第12题第13题13.如图所示,电源电压为6V,并保持不变,当S1、S2闭合,S3断开时,电流表示数为0.5A,则R1的电阻值为Ω;当S1、S3断开,S2闭合时,电压表示数为4V.则R2的电阻值为Ω;如果电路中只闭合S3,电压表示数是V.14.如图所示,是一种自动测定油箱内油面高度的装置.R是滑动变阻器,它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度.(1)当油箱向外输油时,油量表的示数将.(2)若图中电源电压为24V,电流表的量程为0-0.6A,滑动变阻器的最大值为80Ω,为了保证电流表不超量程,保护电阻R/的最小阻值应是_Ω.三、计算题15.现有两个电阻元件,其中一个是由金属材料制成的,它的电阻随温度的升高而增大,而另一个是由某种半导体材料制成的,其电阻随温度的升高而减小.现将其中一个元件Ro进行测试,测得其电流与加在它两端的电压值,测试数据如下表所示.U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20(1)根据表中数据,判断元件R0可能是由上述哪类材料制成的,并简要说明理由.(2)把元件R.接人如图所示的电路中,闭合开关后,电流表读数为1.8A.已知电路中的电源电压为3V,此时定值电阻R的电阻为多大?16.如图所示,电源电压6V不变,滑动变阻器R1的最大阻值是20 ,当S断开,把滑片P滑至b端时,电流表读数是0.2A;当S闭合,把滑片P滑至a端时,灯L恰能正常发光,电流表读数是1A,求R2和灯泡L的阻值.答案一、选择题1.D2.A3.B4.B5.B6.C7.B二、填空题860 0.05 609. 0.1 40 10.变大变大11.串60 12 . 5 0.613. 12 24 6三、实验与探究题14.(1)减小(2)40四、计算题15.(1)半导体因为当电压变大时,导体的温度升高,导体的电阻在逐渐减小(2)1Ω.16.当S断开,把滑片P滑至b端时,R2与R1串联,I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合,把滑片P滑至a端时,R2与L并联,U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。

欧姆定律单元测试题(含答案)(word)1

欧姆定律单元测试题(含答案)(word)1

欧姆定律单元测试题(含答案)(word)1一、欧姆定律选择题1.如图所示,将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S,各表均有一定示数,滑动变阻器的滑片向右滑动到某一位置,电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是()A. V1示数变大,V2示数不变B. V1示数变大,△U1>△U2C. V2示数变小,V2示数和电流表示数之比变小D. V2示数变小,V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移,滑动变阻器连入电路的电阻变大,电路中的电流变小,所以V2的示数变小,R1与R2串联,V1、V2示数之和为电源电压,不变,所以V1的示数变大,且△U1=△U2, A、B两项都错误;V2示数和电流表示数之比为R2阻值,不变,C不符合题意,D符合题意。

故答案为:D。

【分析】R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测电路中的电流。

闭合开关S,各表均有一定示数,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化和R2两端的电压变化,利用串联电路的电压特点可知R1两端的电压变化,再利用串联电路的电压特点可知两电压表示数变化量之间的关系,最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.2.下图是某同学设计的测风速的装置,图中探头、金属杆和滑动变阻器的滑片P相连,可上下移动.现要求:当风吹过探头时,滑动变阻器的滑片P向上移动,且风速增大时电压表的示数增大.以下四个图中符合要求的是()A. B.C. D.【答案】 B【解析】【解答】解:AD.探头上平下凸,当风吹过探头时,探头下方空气的流速大于上方空气的流速,探头下方空气压强小于上方空气压强,产生向下的压力差使弹簧压缩,滑片下移,故AD不符合题意;BC.探头上凸下平,当风吹过探头时,探头上方空气的流速大于下方空气的流速,探头下方空气压强大于上方空气压强,产生向上的压力差使弹簧伸长,滑片上移,R2接入电路中的电阻变小,电路中的总电阻变小;由I= 可知,电路中的电流变大,由U=IR可知,R1两端的电压变大,即B选项中电压表的示数变大,故B符合题意;因串联电路中总电压等于各分电压之和,所以,R2两端的电压变小,即C选项中电压表的示数变小,故C不符合题意.故选B.【分析】根据流体压强与流速的关系(流速越快的地方压强越小)判断产生压力的方向,然后判断滑片移动的方向确定接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化,根据串联电路的电压特点和滑动变阻器两端的电压变化.本题是力学和电学的综合题,涉及到串联电路的特点和欧姆定律的应用,会利用流体压强和流速的关系是解题的关键.3.小华设计了一种输液提示器,能在护士站观察到药液量的变化。

【单元练】深圳市龙华中学九年级物理第十七章【欧姆定律】经典测试题(培优专题)

【单元练】深圳市龙华中学九年级物理第十七章【欧姆定律】经典测试题(培优专题)

一、选择题1.如图是电路元件甲和乙的I﹣U图像,下列说法正确的是()A.乙为定值电阻B.当甲两端电压为2V时,R甲=0.2ΩC.甲和乙两个元件串联接入电路中,电路电流为0.2A时,电路的电源电压为3VD.甲和乙两个元件并联接入电路中,当电源电压为2V时,电路总电流为0.4A C解析:CA.由I﹣U图像可知,元件乙对应的电流与电压不成正比,根据欧姆定律可知乙不是定值电阻,故A错误;B.由图像可知,当甲两端电压为2V时,通过甲的电流为0.4A,则R甲=2V=0.4AUI甲甲=5Ω故B错误;C.甲和乙两个元件串联接入电路中,电路电流为0.2A时,由图像可知,两元件两端的电压分别为U甲=1V,U乙=2V因串联电路中总电压等于各分电压之和,所以电源电压U=U甲+U乙=1V+2V=3V故C正确;D.甲和乙两个元件并联接入电路中,当电源电压为2V时,它们两端的电压均为2V,由图像可知,此时通过的电流分别为I甲=0.4A,I乙=0.2A因并联电路中干路电流等于各支路电流之和,所以干路电流I′=I甲+I乙=0.4A+0.2A=0.6A故D错误。

故选C。

2.如图所示的电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动的过程中,下列说法正确的是()A.电流表的示数变大B.电压表的示数变大C.电压表和电流表示数的比值不变D.电压表示数变大,电流表示数变小C解析:CABD.由电路图可知,电阻R与滑动变阻器串联,电压表测量R两端的电压,电流表测量电路中的电流,滑动变阻器的滑片P向左移动时,电阻增大,电流减小,即电流表示数变小;根据欧姆定律可知电阻R两端的电压减小,即电压表示数减小。

故ABD错误;C.电压表与电流表示数的比值是定值电阻R的电阻,保持不变。

故C正确。

故选C。

3.在如图所示电路中,滑片从左向右移动过程中()A.电压表V1示数变大B.电压表V1示数不变C.电压表V2示数变大D.电压表V2示数不变B解析:BAB.由电路图可知,R1、R2串联,电压表V1测电源电压,电压表V2测定值电阻两端电压;因电源电压不变,所以滑片移动时,电压表V1的示数不变,故A不符合题意,B符合题意;CD.当滑动变阻器的滑片P从左向右移动时,接入电路中的电阻变大,因串联电路起分压作用,所以滑动变阻器分得的电压变大,因串联电路中总电压等于各分电压之和,所以,定值电阻两端电压变小,即电压表V2的示数变小,故CD不符合题意。

【单元练】深圳龙洲学校初中部九年级物理第十七章【欧姆定律】测试(含答案)

【单元练】深圳龙洲学校初中部九年级物理第十七章【欧姆定律】测试(含答案)

一、选择题1.小灯泡的I−U图像如图甲所示,将它与定值电阻R并联,如图乙所示,闭合开关S1,电流表的示数为0.2A;再闭合开关S2,电流表的示数增加了0.25A。

则()A.电源电压为2.5VB.灯泡的阻值为10ΩC.定值电阻的阻值为8ΩD.S1、S2都闭合时电流表示数为0.45A D解析:DA.闭合开关S1,为R的简单电路,电流表则R的电流,电流表的示数为0.2A,再闭合开关S2,灯与R并联,由并联电路各支路互不影响,通过R的电流不变,电流表的示数增加了0.25A,即通过灯的电流为0.25A,由图甲知,灯的电压为2V,即电源电压为2V,故A 不符合题意;B.灯泡的阻值为L2V8Ω0.25AURI===故B不符合题意;C.定值电阻的阻值为12V10Ω0.2AURI===故C不符合题意;D.根据并联电路电流规律,S1、S2都闭合时电流表示数为I2=I+I1=0.25A+0.2A=0.45A故D符合题意。

故选D。

2.在如图所示的电路中,电源两端电压保持不变。

当闭合开关S,滑动变阻器R2的滑片P 向右移动时,下列说法中正确的是()A.电流表示数变大B.电压表V1、V2的示数不变C.小灯泡亮度变暗D.电路总电阻变小C解析:C由图可知电路为串联电路,电流表测电路电流,电压表V1测灯泡L两端电压,电压表V2测灯泡L与滑动变阻器R2的电压,闭合开关,当滑片P向右移动时,滑动变阻器R2的阻值变大,总电阻变大,故电路电流变小,电流表示数变小,灯泡变暗,灯泡L两端电压变小,即电压表V1示数变小,根据串联电路分压规律,电阻越大分压越大,故电压表V2示数变大,综上,故C正确,ABD错误。

故选C。

3.在如图所示电路中,电源电压保持不变。

闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是()A.电压表的示数不变,电流表A1的示数变大,A2的示数不变B.电压表的示数不变,电流表A1的示数不变,A2示数变小C.电压表的示数不变,电流表的示数都变大D.电压表的示数变大,电流表的示数都变小C解析:C由电路图可知,闭合开关S,灯L、R并联,电流表A1测通过R的电流,电流表A2测干路电流,电压表测电源电压。

深圳市龙华中学初中物理九年级全册第十七章《欧姆定律》测试题(含答案解析)

深圳市龙华中学初中物理九年级全册第十七章《欧姆定律》测试题(含答案解析)

一、选择题1.在如图所示的四个电路中,电源电压U为已知且恒定,R0为已知阻值的定值电阻,不能测出未知电阻R x的阻值的电路是()A.B.C.D.2.甲、乙是由同种材料制成且横截面积相等的两导体,若将它们并联在同一电路中,则关于甲、乙的长度L及通过电流I或两端电压U的大小判断正确的是()A.若L甲>L乙,则I甲>I乙B.若L甲<L乙,则I甲>I乙C.若L甲=L乙,则U甲>U乙D.若L甲>L乙,则U甲>U乙3.如图,电路中电源电压不变,闭合开关S,当滑动变阻器的滑片向右滑动时,灯泡L1和L2的亮度的变化是()A.L1、L2都变亮B.L1、L2都变暗C.L1变亮,L2变暗D.L1变亮,L2的亮度不变4.下列说法中不正确的是()A.同一导体,它两端电压越大,通过它的电流也越大B.相同的电压加在电阻不同的导体两端,电流一定不同C.用不同的导体研究电流和电压的关系,得到的结论都一样D.当加在导体两端的电压改变时,电压与电流的比值也随着改变5.如图所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左移动的过程中,下列说法正确的是()A.电灯L的亮度变暗B.电流表A的示数变小C.电压表V1的示数不变D.电压表V1与电压表V2示数之和不变6.如图所示是电阻甲和乙的U﹣I图象,下列对图象信息做出的判断,正确的是()A.当甲两端电压为0.5V时,通过它的电流为2.5AB.当乙两端电压为1V时,其电阻值为0.4ΩC.将甲乙串联,若它们两端的总电压为2V,则通过它们的电流为0.3AD.将甲乙并联,若电压为2V,则此时甲的电阻小于乙的电阻7.小明想设计一个“挂钩电子秤”,挂钩与滑动变阻器的滑片P固定在一起,电路中接一个电表来反应所挂物体的重力大小,要求:在保证电路安全的情况下,挂的物体越重,电表的示数越大。

以下电路图符合设计要求的是()A.B.C.D.R随光照强度8.如图所示电源电压恒定,R为定值电阻,闭合开关S,传感器M的电阻M增大而减小,导致V的示数增大而触发警报器(图中未画出)报警,则光照强度增大时()A.A的示数变小B.V与A的示数乘积不变R的比值变大C.R与MD .传感器M R 两端电压变大9.两个灯泡的规格分别为“2.4V 0.2A”和“3V 0.3A”,不考虑灯丝电阻的变化,在保证电路安全的情况下,下列说法正确的是( )A .若两个灯泡串联后只有一个灯泡能正常发光,则电源电压是4.8VB .若两个灯泡串联后只有一个灯泡能正常发光,则电源电压是5.4VC .若两个灯泡并联后只有一个灯泡能正常发光,则干路中的电流是0.44AD .若两个灯泡并联后只有一个灯泡能正常发光,则干路中的电流是0.5A10.如图所示,电路中开关闭合后,两盏灯都不亮。

深圳宝安区龙华中英文实验学校初中物理九年级全册第十七章《欧姆定律》测试题(答案解析)

深圳宝安区龙华中英文实验学校初中物理九年级全册第十七章《欧姆定律》测试题(答案解析)

一、选择题1.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大。

如图是检测植物叶片含水量的电路,电源电压不变。

将湿敏电阻R附着在叶片上,当叶片含水量升高时()A.电流表示数增大,电压表示数减小B.电流表示数减小,电压表示数增大C.电流表和电压表的示数都减小D.电流表和电压表的示数都增大2.把一个标有“10V1A”的灯泡L1和另一个标有“15V0.6A”的灯泡L2串联起来,要使其中的一只灯泡正常发光,加在电路两端的最大电压是()A.10V B.15V C.21V D.25V3.在如图所示的电路中,电源两端电压保持不变。

当闭合开关S,滑动变阻器R2的滑片P 向右移动时,下列说法中正确的是()A.电流表示数变大B.电压表V1、V2的示数不变C.小灯泡亮度变暗D.电路总电阻变小4.科技节上开展电路设计活动,要求同时满足两个条件:①电路包含电源、开关、导线、两个电阻;②通过两个电阻的电流相等。

小柯设计甲、乙所示的电路,下列说法中正确的是()A.图甲所示电路不能满足设计要求B.图乙所示电路能满足设计要求C.将图甲中的R1换成10Ω的电阻,能满足设计要求D.将图乙中R3换成10Ω的电阻,不能满足设计要求5.如图所示的电路图中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P 向右滑动的过程中,下列说法正确的是()A.电压表V1与电压表V2的示数之和不变B.电压表V2与电流表A的示数之比不变C.电流表A的示数变小,电压表V1的示数变大D.电流表A的示数变小,电压表V2的示数变大6.如图所示,电路中R0为已知电阻,图中不能测量出电阻R的电阻值的电路是()A.B.C.D.7.小明想设计一个“挂钩电子秤”,挂钩与滑动变阻器的滑片P固定在一起,电路中接一个电表来反应所挂物体的重力大小,要求:在保证电路安全的情况下,挂的物体越重,电表的示数越大。

以下电路图符合设计要求的是()A.B.C.D.8.如图,是R1和R2两个电阻中的电流随它们两端的电压变化的I-U图像。

最新 欧姆定律单元测试题(含答案)(word)

最新 欧姆定律单元测试题(含答案)(word)

最新欧姆定律单元测试题(含答案)(word)一、欧姆定律选择题1.如图所示,是小明测量未知电阻R x的实验电路,电源电压不变,其中R0为阻值已知的定值电阻。

当闭合开关S1和S2时,电流表的示数为I1;当只闭合开关S1时,电流表的示数为I2.则下列四个选项中,R x的表达式正确的是()A. R x=B. R x=C. R x= R0D. R x= R0【答案】D【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0=I1;当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I=I2,因并联电路中各支路独立工作、互不影响,所以,通过R0的电流不变,因并联电路中干路电流等于各支路电流之和,所以,通过Rx的电流:Ix=I−I0=I2−I1,因并联电路中各支路两端的电压相等,所以,由I=UR可得,电源的电压:U=I x R x=I0R0,即(I2−I1)R x=I1R0,解得:R x=. R。

故答案为:D。

【分析】当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流;当闭合开关S1和S2时,R0与R x并联,电流表测干路电流,根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变,根据并联电路的电流特点求出通过R x的电流,根据并联电路的电压特点和欧姆定律得出等式即可R x的阻值.2.如图所示,闭合开关,条形磁铁静止后,将滑动变阻器滑片P从左往右滑动的过程中,弹簧将()A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解:滑片从左往右滑动,滑动变阻器接入电路的电阻变小,电路中的电流变大,通电螺线管的磁性增强;根据图中电流方向结合安培定则可判断出:螺线管的上端为N极,下端为S极,此时根据磁极捡到相互作用:异名磁极相互吸引,所以螺线管对磁铁的吸引力增大,弹簧的长度变长。

故答案为:B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化,再根据欧姆定律确定电路中电流的变化;安培定则:用右手握螺线管,让四指弯向螺线管中电流方向,则大拇指所指的那端就是螺线管的北极(N极).3.在一次物理实验中,小于同学连接了如图所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是()A. 电磁铁的A端为N极B. 小磁针静止时,N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动,电磁铁磁性增强【答案】 C【解析】【解答】解:A、由图知,电流从螺线管的右端流入、左端流出,根据安培定则可知,电磁铁的A端是N极,B端是S极,A不符合题意;B、电磁铁的B端是S极,由磁极间的作用规律可知,小磁针静止时,左端是N极,即N 极水平指向左,B不符合题意;C、该实验表明了电能生磁,利用这一现象所揭示的原理可制成电磁铁,C错误,符合题意;D、当滑动变阻器滑动片P向右端移动时,变阻器接入电路的电阻变小,电路中电流变大,则电磁铁的磁性变强,D不符合题意;故答案为:C。

深圳中考物理《欧姆定律问题》专项训练

深圳中考物理《欧姆定律问题》专项训练

一、初中物理欧姆定律问题1.小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中,如图所示.闭合开关S ,各表均有一定示数,滑动变阻器的滑片向右滑动到一定位置过程中,电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2.下列说法正确的是A .V 1示数不变,V 2示数变大B .V 1示数变小,V 1示数和电流表示数之比变小C .V 2示数变大,ΔU 1>ΔU 2D .电流表示数变小,1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知:定值电阻和滑动变阻器串联,电压表V 1测量定值电阻两端电压,电压表V 2测量滑动变阻器两端电压,电流表测量电路电流。

A .在串联电路中,电阻具有分压作用。

滑动变阻器滑片向右移动过程中,滑动变阻器接入电路电阻增大,根据串联电路用电器两端电压与其阻值成正比知,滑动变阻器两端电压增大,即电压表V 2示数增大,而电源电压一定,所以电压表V 1示数减小.此选项错误;B .由A 知,电压表V 1示数减小,但定值电阻阻值一定,所以V 1示数和电流表示数之比即定值电阻阻值不变。

此选项错误;C .由A 知,电压表V 2示数增大,但电源电压一定,前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同,即,ΔU 1=ΔU 2。

此选项错误;D .定值电阻阻值不变,滑动变阻器滑片向右移动过程中,滑动变阻器接入电路电阻增大,电路总电阻增大,电源电压一定,由欧姆定律知,电路电流减小,所以电流表示数减小。

滑片在不同位置时,定值电阻两端电压变化量与通过的电流变化量之比为R 1,而R 1是定值电阻,所以不变。

此选项正确。

故选D 。

2.如图所示,电源电压不变,P 置于中点,a 为电流表或电压表。

任意闭合开关,电路都是安全的,下列说法正确的是( )A .a 是电压表B .只闭合S 1,P 向右滑动,a 的示数的变化量与A 2示数的变化量的比值变小C .闭合S 1、S 3,断开S 2,A 1的示数大于A 2的示数D .闭合S 1、S 2、S 3,P 向左滑动,A 1的示数减小【答案】AC【解析】【分析】【详解】A .由电路图可知,当S 1与S 2闭合时,电表a 与电源串联,若a 为电流表,会造成电源短路,故a 不是电流表;此时电路是安全的,说明a 是电压表,故A 正确;B .只闭合S 1,R 1和滑动变阻器串联,电压表a 测滑动变阻器两端的电压,两电流表测电路中的电流,设P 向右滑动前后电路中的电流分别为I 1、I 2,因串联电路中总电压等于各分电压之和,所以,由I =U R可得,电压表a 示数的变化量 ΔU 2=U 滑﹣U 滑′=(U ﹣I 1R 1)﹣(U ﹣I 2R 1)=(I 2﹣I 1)R 1=ΔIR 1则2U I∆∆=R 1,即a 的示数的变化量与A 2示数的变化量的比值不变,故B 错误; C .闭合S 1、S 3,断开S 2,R 2与滑动变阻器并联后再与R 1串联,电流表A 1测干路电流,电流表A 2测变阻器支路的电流,因并联电路中干路电流等于各支路电流之和,所以,干路电流表A 1的示数大于支路电流表A 2的示数,故C 正确;D .闭合S 1、S 2、S 3时,R 2与滑动变阻器并联,R 1和A 1被短路,A 1示数为0,滑片移动时电流表A 1的示数仍然为0,即示数不变,故D 错误。

深圳龙洲学校初中部初中物理九年级全册第十七章《欧姆定律》测试题(答案解析)

深圳龙洲学校初中部初中物理九年级全册第十七章《欧姆定律》测试题(答案解析)

一、选择题1.距离传感器的工作原理如图,物体M在绝缘导轨上平移时,带动滑动变阻器的金属滑杆P一起移动,通过电压表显示的数据,来反映物体移动距离的大小x,假设电压表是理想的,电源电压保持不变,物体M不动时,金属滑杆P处于滑动变阻器中点,闭合开关S 后,下列说法中正确的是()A.物体M不动时,滑动变阻器上没有电流通过B.物体M不动时,电压表没有示数C.物体M运动时,滑动变阻器上没有电流通过D.物体M运动时,电压表示数会发生变化2.小明设计了一个电路进行实验,并将三次实验数据记录在如下表格中,分析数据后可知下边A、B、C电路图中,哪个电路图是小明设计的()U/V0.60.9 1.2I/A0.20.30.4A.A图B.B图C.C图D.无法确定3.如图是自动测量油箱的油量装置图。

其中R′是定值电阻,R是弧形变阻器,它的金属滑片与是金属杠杆的一端,下列判断正确的是()A.油量表是电压表改装而成的B.R和R′是并联的C.油位越高,通过R的电流越大D.油位越低,R两端的电压越小4.图示电路中,电源电压不变,用为定值电阻,R2为滑动变阻器。

闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数,则绘出的U-I关系图像正确的是()A.B.C.D.5.如图所示的电路中,电阻阻值R1>R2。

闭合开关S后,两块电流表A1、A2的示数分别为I1、I2,R1和R2的两端电压分别为U1、U2。

下列判断中正确的是()A.U1 > U2B.U1< U2C.(I1‒I2)> I2D.(I1‒I2)< I26.如图所示的电路中,闭合开关S,滑动变阻器的滑片P向右滑动时,则()A.R1的电功率一定减小B.电路的总电功率一定增大C.电流表的示数增大D.电压表的示数减小7.在如图所示的电路中,电源电压保持不变,闭合开关S,滑片Р置于滑动变阻器的中间部分,小灯泡L发光。

现将滑片向B端移动,不考虑小灯泡的灯丝电阻的变化,则下列判断正确的是()A.小灯泡亮度不变B.电流表示数变大C.电压表示数变小D.滑动变阻器两端电压变小8.如图所示是小明同学做测定小灯泡电阻的实验,设计的电路。

【专项习题】深圳欧姆定律测试卷(含答案)

【专项习题】深圳欧姆定律测试卷(含答案)

【专项习题】深圳欧姆定律测试卷(含答案)一、选择题1.如图甲所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压不变.闭合开关S 后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示,则下列判断错误的是()A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知,当滑片从a端移动到b端,滑动变阻器两端的电压增大了4V,定值电阻两端的电压减小了4V,电流也减小了0.4A,. 电源电压,不合题意;B、当电流为0.6A时,电路的最大功率为,不合题意 ;C、滑动变阻器全部接入分得4V电压,是电阻的2倍,根据串联分压,最大阻值是定值电阻的2倍. 当滑片处在中点,接入电路的阻值和定值电阻相等,分得电压应该是3V,符合题意;D、电阻 , 在D点时,它的阻值,所以,图中D点滑片位于中点,不合题意 .故答案为:C .【分析】A、从图乙读出定值电阻电压和电流的变化量,根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值,再利用欧姆定律的变形公式U=IR计算电源电压;B、根据电源电压和电路中的最大电流,利用公式P=UI计算电路的最大功率;C、根据串联分压的原理分析R2阻值的变化情况;D、利用欧姆定律的变形公式计算出R2的最大阻值,再计算滑片在D点时的阻值,比较得出结论 .2.甲图是灯泡L和定值电阻R的I-U图象,将L和R先后以乙图和丙图两种方式连在同电源上,若乙图中U L:U R=m,丙图中,I L:I R=n,则下述正确的是:()A. m=nB. m>nC. m<nD. mn=1【答案】D【解析】【解答】在图乙中,灯泡与电阻串联,电路中的电流相同,由欧姆定律I=可得:,已知U1:U2=m,则=m;由图丙可知:灯泡与电阻并联,则各支路两端的电压相同,由欧姆定律I=可得:,已知I1:I2=n,则=n,所以, ;由于并联时灯泡两端的电压比串联时的大;由图象甲可知,R L乙小于R L丙,所以 < ,即m< .所以mn<1.故答案为:D.【分析】图乙中,灯泡与电阻串联,U1:U2=m;图丙中,灯泡与电阻并联,I1:I2=n,分别根据串联电路的电压规律和并联电路的电压规律求得两电阻之比.3.如图甲,R1为定值电阻,R p为滑动变阻器,闭合开关,R p的滑片从一端移动到另一端,得到电压与电流图像如图乙,下列说法正确的是()A. 电源电压为3V,R1阻值为18ΩB. 电路消耗的最小功率为0.2WC. 当R p总阻值的接入电路时,它与定值电阻消耗的功率之比为6:5D. 当电流为0.4A时,R1与R p连入电路的阻值之比为1:2【答案】 C【解析】【解答】A.据乙图可知,当滑片滑到最左端时,此时电流最大为0.6A,电阻R 1两端的电压是3V,因此电源电压U 总=3V;电阻R 1的阻值为:,故A错误;B.据乙图可知,电路的最小电流为0.2A,那么电路消耗的最小功率为:P总=U总I总=3V×0.2=0.6W,故B错误;C.当滑片滑到最右端时,变阻器全部使用,此时电流最小为0.2A,这时的总电阻为:;那么滑动变阻器的最大阻值为:R P=R总-R1=15Ω-5Ω=10Ω;当R p总阻值的接入电路时,它与定值电阻消耗的功率之比:,故C正确;D.当电流为0.4A时,总电阻;滑动变阻器接入的电阻为:R P=R总-R1=7.5Ω-5Ω=2.5Ω;R1与R p连入电路的阻值之比:,故D错误。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

深圳市龙华中学物理欧姆定律单元测试题(Word版含解析)一、初三物理欧姆定律易错压轴题(难)1.小明同学用如图甲所示的电路,探究“电流与电压和电阻的关系”,电源电压15V保持不变,滑动变阻器的规格是“50Ω1A”,满足测量需求的电流表、电压表各一个,阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____(填“断开”或“闭合”)状态。

(2)根据图甲所示的电路图,将图乙所示的实物图连接完整,要求闭合S后,滑片P向左移动时电流表示数变大。

(________)(3)小明先探究“电阻R一定时,电流与电压的关系”,他将阻值为10Ω的定值电阻作为R接入电路,闭合开关S,调节滑动变阻器滑片P,测出电阻两端电压及对应电流,记录0在下表中。

实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时,电流表的读数如图丙所示,则此时流经电阻的电流为_____A。

②分析数据,可以得出结论:在电阻一定的情况下,通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定,电流与电阻的关系”。

①他将10Ω的电阻接入电路,闭合开关S,调节滑片P到适当位置,读出电流表示数记入下表中。

②断开开关S,小明用20Ω的电阻代替10Ω的电阻,闭合开关S,移动滑片P使滑动变阻器接人电路的阻值_____(填“增大”或“减小”),他这样做的目的是:_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际,你认为这是实验次序_____的数据。

④若不更换实验器材和电路,在实验过程中小明为了能够利用上述4个定值电阻,顺利得到4组I、R数据、完成实验,所保持不变的电压U0的取值范围应满足_____。

【答案】断开;; 0.5;正比;增大;控制定值电阻两端的电压一定; 4; 6.67V~10V;【解析】【详解】(1)[1]连接电路时开关应处于断开状态;(2)[2]滑片P向左移动时电流表示数变大,即电阻变小,故变阻器左下接线柱连入电路中,由表中数据,电压表示数为:U IR=⨯,=0.60A10Ω=6V故电压表选用大量程与电阻并联,连接如图所示:(3)[3]第3次实验时电流表的读数如图丙所示,电流表选用大量程,分度值为0.1A,则此时流经电阻的电流为0.5A;[4]分析数据,考虑到误差因素,电压与电流之比: 3.0V ==10Ω0.30AU R I =, 故可以得出结论:在电阻一定的情况下,通过导体的电流和导体两端的电压成正比;(4)[5][6]根据串联分压原理可知,将定值电阻由10Ω改接成20Ω的电阻,电阻变大,其分得的电压增大;探究电流与电阻的实验中应控制电阻两端的电压不变,根据串联电路电压的规律,移动滑片使滑动变阻器接入电路阻值变大,所以他这样操作的目的是控制定值电阻两端的电压一定;[7]因电源电压15V 保持不变,滑动变阻器的规格是“50Ω 1A ”,即变阻器的最大电阻为50Ω,在第4次实验中,根据电阻的串联和欧姆定律,电路的最小电流为:15V =0.167A 40Ω+50ΩU I R R =≈+最小滑定大, 大于0.15A 故实验次序4的数据不符合实际;[8]滑动变阻器的规格是“50Ω 1A ”,表示变阻器允许的最大电流为1A ,因电流表选用大量程0−3A ,根据串联电路电流的规律,电路中允许通过的最大电流为1A ,由欧姆定律的变形公式U R I=,此时电路中的总电阻最小,所对应的定值电阻为最小电阻:1=10ΩR ,此时变阻器连入电路中电阻最小,分得的电压最小,故电压表的最大示数为:max max 1I =1A 10Ω=10V U R =⨯; 当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ,根据串联电路电压的规律和分压原理:min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时,对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U - 解得控制的最小电压min =6.67V U ;所以U 0的取值范围应满足6.67V ~10V 。

2.在“伏安法测电阻”的实验中,小梦同学连接了如图甲所示的电路(电路元件完好,电源电压恒定,滑动变阻器最大阻值为R ,接线柱接线牢固).(1)连接电路过程中开关应该_____,开关闭合前滑片滑到_____处.(2)检查电路,发现有一处连接错误,请指出连接错误的导线是_____(填“a”“b”“e”或“d”).(3)纠正错误后,闭合开关,测得几组数据如表.实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示,电流表的示数为_____A.第3次实验后,算出的电阻值是_____,待测电阻值为_____Ω.(4)实验结束后老师组织大家做延伸实验,他把A组的电流表给了B组,把B组的电压表给了A组,让A、B组利用现有器材完成测量电阻的实验设计.如果你在其中一个组,请把设计的电路图画在图丙的虚线框内.【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】(1)连接电路时,为了防止电路元件损坏,开关应处于断开状态,为了保护电路,滑动变阻器滑到最大阻值处;(2)由实物图知,电压表测量的是电源电压,应该测量定值电阻两端电压,所以错误的是导线d,下端应该连接定值电阻左端的接线柱.(3)如图乙,电流表接在0~0.6A量程上,所以示数为0.18A,此时电压为2.8V,根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω,将三次测量数据取平均值可知待测电阻阻值约为15.2Ω;(4) 根据题意可知,A组有两个电压表,B组有两个电流表;要测量电阻R x,要根据串并联电路特点设计电路A组上图B组下图,则其设计如图:【点睛】伏安法测电阻中,多次测量的目的是为了取平均值;探究电流与电压关系的实验中,多次测量的目的是为了实验更具普遍性.已知滑动变阻器最大阻值为R,在最后一问的设计中,可以以R为纽带,找到电源电压的表达式.3.王小军同学用如图所示实物电路研究小灯泡的电阻,已知小灯泡上标有“3 V”字样。

(1)图中部分导线已连好,请用笔画线代替导线将电路连接完整。

___(2)根据实物图在虚线方框内画出实验电路图。

____(3)将滑动变阻器的滑片移到某位置时,电路中电流表示数为0.2 A,电压表的示数如图所示,则电压表示数为________V,此时灯丝的电阻为________Ω。

(4)改变滑动变阻器的电阻,经多次实验,测得多组电压、电流值如表所示,请根据表中数据,在如图中作出小灯泡的U-I图象。

_____【答案】 2.512.5【解析】【详解】(1)滑动变阻器按“一上一下”的原则串联在电路中,如下图所示:(2)先画出电源,从电源的正极出发,依次画出开关、滑动变阻器、灯泡、电流表回到负极,然后把电压表并联在灯泡两端,如下图所示:(3)由图3可知,电压表的量程为0~3V,分度值为0.1V,灯泡两端的电压为2.5V,由I=可知,此时灯丝的电阻R===12.5Ω4.如图甲所示是一种常见的发光二极管,其电路符号如图乙所示.二极管的导电能性很特殊,它只允许电流从它的正极流向负极,不允许从负极流向正极,这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后,决定一起验证二极管的这一特殊导电性.(1)闭合开关前,滑片应位于________(选填“a”或“b”)端。

①当电源反接时(如图丙),无论怎么移动滑片,电流表都________(选填有或无)示数②当电源正接时(如图丁),闭合开关,观察发现电流表无示数,二极管也不发光,于是他们找来一电压表,接在c、d两端,发现电压表有示数,为1.4 V,电路无断路情况,移动滑片,发现电压表示数变大,电流表也有示数,对此,他们猜想当电源正接时二极管导电性能与它两端的电压大小有关.他们认真完成实验,并将记录的部分数据填入下表中。

电压/V 1.4 1.5 1.7 1.9 2.0 2.1 2.2 2.3 2.4 2.5电流/mA00 2.0 4.012.022.032.042.052.060.0(2)分析以上实验可知发光二极管具有________(选填“单”或“双”)向导电的特性。

(3)根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U-I图像________。

(4)当二极管两端的正向电压达到1.9 V后,二极管正常工作,从表格中收集到的数据以及U-I图像可以看出该二极管正常工作前后的导电情况的区别是_____________。

(5)若电源电压为5 V,当电流表示数为12.0 mA时,滑动变阻器接入电路的阻值为________Ω。

(6)使用发出两种色光的二极管,分别指示电动机正反两个转动方向,可以帮助操作人员及时发现电动机转动方向是否符合需要.为此小丽和小明设计了符合需要的模拟电路。

实验步骤:①接通开关,二极管a导通,发红光,电动机正转。

②调换电池组正、负极,接通开关,二极管b导通,发绿光,电动机反转。

请你根据小丽和小明的设计思路,在图己虚线框内画出二极管a的连接方式________。

【答案】b无单正常工作前电阻大,正常工作后电阻小250【解析】【分析】【详解】(1)[1]滑动变阻器在电路中起保护电路的作用,所以在实验开始之前滑片要处于阻值最大处,故实验开始前,滑片要位于b端。

[2]电源反接时,电流从正极出发,经过滑动变阻器,再经过二极管负极,因为二极管不允许从负极流向正极,故此时电路处于短路状态,故无论怎么移动滑片,电流表都无示数。

(2)[3]二极管接正向电流时,电路通路,而接反向电流时,电路短路,故二极管具有单向导电的特性。

(3)[4]将表格中数据所对应的坐标描在坐标系中,再用线将点连起来如图所示:(4)[5]由图可知,正常工作后,二极管的电阻减小,即正常工作后导电性良好,正常工作前导电性能差,故正常工作前电阻大,正常工作后电阻小。

(5)[6]当电流表的示数为12.0mA时,由表格可知:发光二极管两端电压为2V故滑动变阻器两端电压U-==5V2V3V滑故滑动变阻器接入电路的阻值3V =2500.012AU R I ==Ω滑滑 (6)[7]当a 二极管导通时,b 二极管应该是断开的连接电路如图所示:5.小谢同学利用三个定值电阻(5Ω、10Ω、20Ω)、规格为“10Ω 1A ”的滑动变阻器、电源、电压表、电流表、导线和开关等器材,进行了“探究电流与电阻关系”的实验。

(1)如图甲是小谢连接的实验电路,检查发现电路中有一根导线连接错误,请在图中连接错误的那根导线上打“×”,并用笔画线代替导线将电路连接正确______;(2)改正后,闭合开关,移动滑动变阻器的滑片,发现电流表无示数,电压表示数接近于电源电压,若电路只有一处故障,其故障是_____;(3)排除故障后,把5Ω的电阻接入电路,闭合开关,调节滑片到适当位置,电流表示数如图乙所示,其示数为_____A ;(4)滑片位置不动,把5Ω的电阻换成10Ω的电阻,闭合开关,应向_____(填“左”或“右”)调节滑片,使电压表的示数保持_____V 不变,读取电流表的示数为0.2A ;(5)使三个电阻单独接入电路都能完成实验,选取电源电压最大值不能超过_____V 。
