防爆电器基础知识
防爆电器基础知识

防爆电器基础知识
一、基础知识:
爆炸环境:可能发生爆炸的环境。
爆炸性气氛:在大气条件下,气体、蒸汽或雾状可燃物质与空气的混合物,在混合物中点燃后,会在未燃烧混合物的整个环境中燃烧。
运行温度:设备在额定运行时达到的温度。
较高的表面温度:电气设备在允许的不利条件下运行时,其表面或任何部分可能达到并可能导致周围爆炸环境的较高温度。
防爆型:用于防止电气设备点燃周围爆炸性气体环境的一种特定方法。
本质安全电路:在正常工作和规定的故障条件下,当发生任何电火花或热效应时,不能点燃规定的爆炸性气体环境的电路。
实质安全设备:所有电路都是实质安全电路的电气设备。
隔爆外壳:一种防爆类型的电气设备,其外壳能承受可燃杂质通过外壳的任何接合面或结构间隙渗入外壳内部而不被损坏的内部爆炸,不会引起一种或多种气体或蒸汽形成的外部爆炸环境点燃。
隔爆外壳的隔爆型通常称为隔爆型,用字母“D”表示。
符号Ex表示电气设备满足一种或几种防爆类型的要求。
二.分类和温度组:
爆炸性气体环境用电气设备分为:
第一类:煤矿用电气设备,
第二类:煤矿以外爆炸性气体环境用电气设备。
二类电气设备可根据爆炸性气体的特性进一步分类:
二级隔爆“d”和本质安全“I”电气设备分为IIA、IIB和IIC;这种分类基于隔爆型电气设备较大的实验安全间隙和本质安全型电气设备较小的感应电流。
标有IIB的设备可以适用于IIA设备的申请条件,标有IIC的设备可以适用于IIA和IIB设备的申请条件。
电气防爆的知识

电⽓防爆的知识 防爆指防⽌爆炸,防⽌爆炸的产⽣必从三个必要条件来考虑,限制了其中的⼀个必要条件,就限制了爆炸的产⽣。
以下是由店铺整理关于防爆知识的内容,提供给⼤家参考和了解,希望⼤家喜欢! ⼀、防爆电⽓设备的防爆型式 1.爆炸性混合物产⽣爆炸的条件 爆炸是指物质从⼀种状态,经过物理变化或化学变化,突然变成另⼀种状态并放出巨⼤的能量,⽽产⽣的光和热或机械功。
在此仅谈及爆炸性混合物的爆炸,即所有的可燃性⽓体、蒸⽓及粉尘与空⽓所形成的爆炸性混合物的爆炸。
这类爆炸需要同时具备三个条件才可能发⽣:第⼀,必须存在爆炸性物质或可燃性物质;第⼆,要有助燃性物质,主要是空⽓中的氧⽓;第三,就是还要存在引燃源(如⽕花、电弧和危险温度等),它提供点燃混合物所必需的能量。
只有这三个条件同时存在,才有发⽣爆炸的可能性,其中任何⼀个条件不具备,就不会产⽣燃烧和爆炸。
因此,采取适当的措施,使三个条件不同时具备即可达到防⽌爆炸的⽬的。
由于爆炸性混合物普遍存在于煤炭、⽯油、化⼯、纺织、粮⾷加⼯等⾏业的⽣产、加⼯、储运等场所,如发⽣爆炸则危害极⼤。
于是,⼈们采取了多种防爆技术⽅法,防⽌爆炸危险性环境形成及其爆炸。
? 2.基本防爆型式? (1) 隔爆型“d” 隔爆型防爆型式是把设备可能点燃爆炸性⽓体混合物的部件全部封闭在⼀个外壳内,其外壳能够承受通过外壳任何接合⾯或结构间隙,渗透到外壳内部的可燃性混合物在内部爆炸⽽不损坏,并且不会引起外部由⼀种、多种⽓体或蒸⽓形成的爆炸性环境的点燃(参见GB 3836? 2标准)。
把可能产⽣⽕花、电弧和危险温度的零部件均放⼊隔爆外壳内,隔爆外壳使设备内部空间与周围的环境隔开。
隔爆外壳存在间隙,因电⽓设备呼吸作⽤和⽓体渗透作⽤,使内部可能存在爆炸性⽓体混合物,当其发⽣爆炸时,外壳可以承受产⽣的爆炸压⼒⽽不损坏,同时外壳结构间隙可冷却⽕焰、降低⽕焰传播速度或终⽌加速链,使⽕焰或危险的⽕焰⽣成物不能穿越隔爆间隙点燃外部爆炸性环境,从⽽达到隔爆⽬的。
电气防爆基础知识

2020/7/6
31
2020/7/6
本安型罗斯蒙特3051压力传感器
32
安全栅
2020/7/6
33
根据GB3836.4—2000本质安全型电气设备的规定
本安电气设备可分为一般本安电气设备和简单电气设备
一般本安电气设备:具有储能元件,是需要防爆认证的本安 电气设备,如变送器、接近开关等。
简单电气设备:对于不超过1.2V,<0.1A,<25mW,<20uJ的电 气设备,它们无需防爆认证。可以自由地配 置在本安回路中。 如:电阻包括可变电阻、发光二极管、开关、 热电偶、热电阻、应变仪。
2020/7/6
27
隔爆型技术要求
允许危险气体进入隔爆外壳,外壳内可能产生爆炸。要求 外壳必须具有足够的强度;外壳结合面必须有足够长的啮 合长度和足够小的间隙,通过间隙防爆以达到降温/熄火 效果,使内部爆炸不会穿过隔爆结合面而导致外部环境爆 炸。
强度设计:至少为参考压力的1.5倍。通常IIB/1MPa, IIC/1.5MPa
2020/7/6
5
二.爆炸
定义:由于氧化反应或者其他放热反应而引起压力和温度的 骤升现象
➢ 产生爆炸的因素分析
防爆产品不合格 20% 防爆安装不合格70% 其它原因10% 例如错误的操作
2020/7/6
6
2020/7/6
7
About 375 employees of contracting firms Jacobs and JE Merit were
防止爆炸发生的基本方法
➢ 避免形成爆炸性环境-理想的方法(很难实现)
➢ 排除、消除可能的点火源--实际的方法
➢ 限制其中一个或几个要素,都可以达到防爆要求。如制造 正压、爆炸气体浓度监控、限制点燃源(主要手段)
史上最全防爆知识

史上最全防爆知识
防爆电器的分类:特殊工矿企业用电器是适应工矿特殊环境使用要求的特种电器,分为Ⅰ类防爆电器、Ⅱ类防爆电器、Ⅲ类防爆电器:Ⅰ类防爆电器,即矿用防爆电器,用于煤矿瓦斯气体环境;Ⅱ类防爆电器,即厂用防爆电器,用于除煤矿甲烷气体之外的其他爆炸性气体环境;Ⅲ类防爆电器,即粉尘防爆电器,用于除煤矿以外的爆炸性粉尘环境。
防爆电器就是在含有爆炸性危险气体混合物的场合中能够防止爆炸事故发生的电器。
我国的防爆电器基本上分为两大类:一类称之为矿用防爆电器,主要应用于煤矿、矿山具有瓦斯等爆炸性气体突出的场所,另一类称之为工厂用防爆电器,主要应用于除矿山、煤矿之外的所有场所。
通常来说,防爆电器是指存在有爆炸危险性气体和蒸气的场所采用的一类电气设备。
化工生产经常遇到各种有爆炸危险性的气体和蒸气,在有这些介质的地方,按照有关规范、标准和规定,正确选用合适的防爆电器,是保证安全生产、防止爆炸和火灾发生的重要措施。
按类型分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、特殊型。
主要品种有防爆转换开关及刀开关、防爆空气自动开关、工厂用防爆磁力起动器、防爆控制按钮、按类型分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、特殊型。
主要品种有防爆转换开关及刀开关、防爆空气自动开关、工厂用防爆磁力起动器、防爆控制按钮、防爆操作柱、防爆行程开关、防爆插销、防爆接线箱、防爆接线盒、防爆管件及密封材料、防爆电磁铁及防爆电磁阀等。
防爆电气基础知识

防 爆 电 气 常 用 标 准
AQ 3009 危险场所电气防爆安全规范
GB 50058 GB 50257
爆炸和火灾危险环境电力装置设计规范 电气装置安装工程 爆炸和火灾危险环境电气 装置施工及验收规范
GB3836.13 GB3836.14 GB3836.15 GB3836.16
电气设备的检修 危险场所分类 危险场所电气安装(煤矿除外) 电气装置的检查和维护
第11页
主要法规依据:《防爆电气产品生产许可证实施细则》
对防爆产品实行强制管理和认证 防爆合格证制度 – 适用所有防爆产品 – 型式检验 生产许可证制度 – 仅适合境内企业生产的防爆产品 – 型式检验 + 工厂检查 进口的防爆设备 – 必须取得中国的防爆合格证方能在 中国市场上销售和使用。
第12页
在正常运行时,有可能出现爆炸性气体 环境的场所 在正常运行时,不可能出现爆炸性气体 环境,如果出现,也是偶尔发生并且仅 是短时间存在的场所
第22页
1 2
爆炸性气体环境 例1
0区
1区
2区
第23页
爆炸性气体环境 例2
通风口 1区
0区
可燃性液体 2区 2区
防火墙
防火墙
大型危险气体储罐防爆区域示意图
第24页
第25页
第26页
4.防爆电气设备的防爆原理
第27页
5.防爆电气设备的防爆标志
EX
防爆型式
类别
温度级别
设备保护等级
防 爆 符 号
d e ia/ib ma/m b p ……
Ⅰ Ⅱ (Ⅱ A ⅡB ⅡC ……)
T1 T2 T3 T4 T5 T6
Ga Gb Gc
第28页

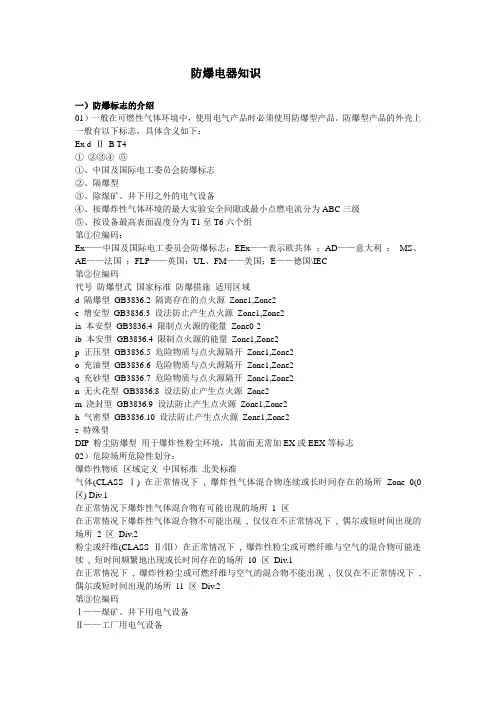

防爆电器知识(4页)

防爆电器知识一)防爆标志的介绍01)一般在可燃性气体环境中,使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志,具体含义如下:Ex d ⅡB T4①②③④⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码:Ex——中国及国际电工委员会防爆标志;EEx——表示欧共体;AD——意大利;MS、AE——法国;FLP——英国;UL、FM——美国;E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2ia 本安型GB3836.4 限制点火源的能量Zone0-2ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1,Zone2h 气密型GB3836.10 设法防止产生点火源Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境,其前面无需加EX或EEX等标志02)危险场所危险性划分:爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所 2 区Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ)在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所10 区Div.1在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所11 区Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA丙烷0.180mJ MESG≥0.9 MICR>0.8ⅡB 乙烯0.060mJ 0.9>MESG>0.5 0.8≥MICR≥0.45ⅡC 氢气0.019mJ 0.5≥MESG 0.45>MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T(℃)常见爆炸性气体设备允许表面温度(℃)T1 T≥450 氢气、丙烯腈等46 种450T2 450>T≥300 乙炔、乙烯等47 种300T3 300>T≥200 汽油、丁烯醛等36 种200T4 200>T≥135 乙醛、四氟乙烯等6 种135T5 135>T≥100 二硫化碳100T6 100>T≥85 硝酸乙酯和亚硝酸乙酯85二)与防护等级标记的区别01)IP(INTERNATIONAL PROTECTION)防护等级标准是由IEC(INTERNATIONAL ELECTRO-TECHNICAL COMMISSION)所起草,目的是为了将电器等设备依其防尘防水之特性加以分级。
防爆电气系统基础知识-18页

防爆空调
防爆电暖器
防爆电伴热带
防爆风机
• 2.5 防爆变送器(检测器)
在化工环境中,必不可少的一类检测器是气体探测器。但是对环境监 控要求比较高的场所还会加装压力变送器,温湿度变送器等监控设备。
压力变送器
气体探测器
• 2.6 防爆安装附件
防爆设备安装过程中,无可避免会需要有相关的防爆附件与防爆电器一起组成防爆系 统,来符合与危险场所安全要求相匹配的防爆型式。目前常用的防爆安装附件有:防
爆电缆夹紧密封接头,防爆堵头,防爆压紧螺母,防爆接线盒,防爆填料等。
2.6.1 防爆电缆密封夹紧接头
密封圈在接头 口部位,挤紧 时容易变形产 生缝隙密封性
能不好。
图3 增安型电缆密封夹紧接头
图3中的电缆密封夹紧接头适用于增安型外壳中作电缆引入装置。此类防爆接头因 材质不同而特性不同。例如I型接头材质是工程塑料,具有较强的防腐和防水性能,可 以用于可能有腐蚀性气体存在的增安外壳上作导线连接。但是因为其螺纹是塑料材质, 容易产生形变,所以大线径导线连接不建议采用。II型接头材质为不锈钢或碳素钢,有 较强的防水性能,和机械性能,为常用增安型电缆夹紧密封接头。
1.1 防爆基础知识
1.1.1 危险场所分类及防爆标志
• 1.1.2 电气设备防爆类型
• 1.2 防水防尘基础知识
“IP XX”表示防护等级的代号,由表征字母“IP”和附加在后的两位数组成,第一位 和第二位数的含义见下表:
二、 常用防爆电器介绍
我公司常用防爆电器主要分为以下几类: • 1.防爆灯具及三防灯具; • 2.防爆元件; • 3.防爆箱体; • 4.防爆用电器; • 5.防爆变送器; • 6.防爆安装附件。
铠装电缆因用量较少,此处暂不做介绍。
防爆电器知识

一. 燃烧与爆炸三要素:形成燃烧和爆炸的三要素:下述条件在时间和空间上相遇,才会产生燃烧或爆炸:燃烧剂,例如氢气,汽油等;氧化剂,例如氧气,空气等;点燃源,例如明火,火花,电弧,高温表面等。
因此,同时同地存在可燃性物质、空气和点燃源是燃烧和爆炸发生的充分必要件。
二. 防爆原理为了防止产生爆炸和火灾危险,应该在上述场所中采取防爆措施。
防爆措施在工程上分为两大类:1. 1. 一次(primary)防爆措施----避免场所环境中存在爆炸性危险环境。
由前述的产生爆炸或燃烧条件三要素可以知道,如果能够在环境中避免可燃性物质,或者在环境中避免氧化剂—氧气,就可以从根本上避免火灾或爆炸危险。
空气中的氧气是难避免的,可行的办法是避免可燃性物质。
化工厂常常采用有房顶无墙壁的厂房,改善自然通风效果,或者采用强制通风(机械通风),使环境中的可燃性物质的浓度低于爆炸下限,达到避免爆炸危险的目的。
1. 2. 二次(secondary)防爆措施----在爆炸危险环境避免点燃源。
如果爆炸性危险环境不可避免,则在环境中消除点燃源。
我们常常在油库、加油站中看到“严禁烟火”的牌子,就属于二次防爆措施。
国家标准规定,在爆炸危险场所必须使用防爆电气产品,这也属于二次防爆措施。
根据燃烧和爆炸条件三要素,可以采取不同的防爆措施,避免电气设备成为点燃源。
实现防爆的原理就是消除三要素中的任一要素,从而实现防止爆炸。
1、隔爆型:如果爆炸性气体和空气必然存在,对于设备在正常运行时,把能产生电弧、火花的部件放在具有足够强度的隔爆外壳内,就可达到防爆目的,这就是隔爆型。
隔爆型电气设备就是:具有能承受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备,其标志为"d"。
隔爆外壳隔爆接合面隔爆外壳示意图2、增安型:如果爆炸性气体和空气必然存在,增安型设备就是消除点燃源。
对于普通电动机,如果在其结构上再采取一些保护措施,尽力使设备在正常运行或认可的过载条件下不会发生电弧、火花和危险高温现象,就可进一步提高设备的安全性和可靠性。
电器防爆安全基础

定期组织员工参加电器防爆安全的培训,确保员 工掌握最新的防爆技术和设备。
建立激励机制
建立电器防爆安全的激励机制,鼓励员工积极参 与电器防爆安全工作,提高整体安全意识。
06
电器防爆安全事故案例分析
案例一:某化工厂爆炸事故
事故描述
某化工厂在生产过程中,由于电器设备防爆措施不到位,导致可燃 气体泄漏并引发爆炸事故,造成人员伤亡和财产损失。
预防事故发生
安全教育有助于员工掌握电器防爆安全的基本知识和技能,从而在 实际工作中更好地预防事故的发生。
确保生产安全
电器防爆安全是生产安全的重要组成部分,通过安全教育,员工能 够更好地保障生产的安全进行。
提高防爆电气安全意识
加强宣传教育
通过各种途径加强电器防爆安全的宣传教育,提 高员工对电器防爆安全的重视程度。
爆炸事故应急处理措施
立即停车
一旦发生爆炸事故,应立即停止生产,切断 电源,防止事态扩大。
灭火救援
根据事故情况选择合适的灭火方式,同时配 合消防部门进行灭火救援。
疏散人员
迅速疏散现场人员,确保人员安全。
事后处理
对事故原因进行调查分析,采取针对性措施 防止类似事故再次发生。
05
电器防爆安全培训与教育
和操作技能。
03
电器防爆安全法规及标准
我国防爆电气安全相关法规
《爆炸性气体环境用电气 设备标准》
《爆炸危险场所用电气设 备通用要求》
《爆炸危险场所电气安全 规程》
01
03 02
防爆电气安全标准
01 GB 3836《爆炸性气体环境用电气设备》
02 GB 12476《可燃性粉尘环境用电气设备》
03
防爆电器

国内执行标准
GB 3836.1~15-2010爆炸性环境用电气设备 GB.1~10-2013可燃性粉尘环境用电器设备
分类
02
04
防爆起动器
类
类
01
防爆控制箱 类
03
防爆开关类
06
防爆灯具类
05
防爆接线箱 类
防爆连接类 防爆风扇类
具有发热功能 防爆报警类
防爆其他类
防爆电磁铁类
民用防爆产品
主要包括用于控制照明系统的照明配电箱和用于控制动力系统的动力箱。这类产品大部分结构为组合式,最 多可控制12个回路,其外壳大部分是以铸造铝合金材料制作的,也有一部分为钢板焊接的,还有很少一部分为绝 缘材料外壳。其内部主要由断路器、接触器、热继电器。转换开关、信号灯、按钮等元件构成,制造厂还可根据 用户需要而选择配备。防爆等级最高可达ⅡCT6级。顺便指出,防爆自动开关、防爆刀开关以及熔断器在一些控 制场合也常用作控制动力或照明配电系统的线路分合之用,只是变成一个单件而已。因此这些产品也划归到这类 产品中来。
对于隔爆型电器的电源,是在上级断电时,在隔爆接线盒内接线,完成电器电源的连通工作。
类别级别
标志举例
危险区域划分
防爆电器适用范围: 1.适用于爆炸性气体环境0区、1区、2区危险场所; 2.适用于IIA、IIB、IIC级爆炸性气体环境; 3.适用于可燃性粉尘环境20区、21区、22区;
首先,电路的设计要完成电器的电气功能,保证电气原理的正确性。其次,防爆电器的电气间隙、爬电距离、 绝缘参数必须符合GB3836的规定要求。例如,研制 QF40型防爆起动器时,将接线柱的爬电距离设计为不小于16 mm,电气间隙不小于10 mm。隔爆腔内电器元件及装配布置爬电距离不小于16 mm,电气间隙不小于10 mm。隔爆 接线腔内设有内接地螺栓。外壳设有外接地螺栓。
防爆电气设备的防爆常识

防爆电气设备的防爆常识
1.爆炸性混合物产生爆炸的条件
爆炸是指物质从一种状态,经过物理变化或化学变化,突然变成另一种状态并放出巨大的能量,而产生的光和热或机械功。
在此仅谈及爆炸性混合物的爆炸,即全部的可燃性气体、蒸气及粉尘与空气所形成的爆炸性混合物的爆炸。
这类爆炸需要同时具备三个条件才可能发生:第一,必需存在爆炸性物质或可燃性物质;其次,要有助燃性物质,主要是空气中的氧气;第三,就是还要存在引燃源(如火花、电弧和危急温度等),它供应点燃混合物所必需的能量。
只有这三个条件同时存在,才有发生爆炸的可能性,其中任何一个条件不具备,就不会产生燃烧和爆炸。
因此,实行适当的措施,使三个条件不同时具备即可达到防止爆炸的目的。
由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、储运等场所,如发生爆炸则危害极大。
于是,人们实行了多种防爆技术方法,防止爆炸危急性环境形成及其爆炸。
- 1 -。
电气防爆基础知识全文编辑修改

3. 在实际应用中,有相当一部分过程测量与控制用电气设备必须安装在 爆炸性危险区域。 我们这里所指电气设备防爆炸是特定定义的。即存在于危险场所内使 用的电气设备采取一定的措施,防止它们由于故障等作为一个引爆源 而引起爆炸事故。它不包括明火点燃产生的爆炸、火灾事故。如加油 站吸烟造成的火灾。
防锈措施:电镀、磷化、涂防锈油,不准涂油漆。 接合面结构形式:平面接合面、圆筒接合面、螺纹接合面
等。
“W”
2024/8/23
28
“L”
隔爆型常用电气设备
2024/8/23
29
2024/8/23
30
2.本安型:(0区和1区防爆技术)
限制电路能量。本安电路所产生的任何火花或任何热效应均 不能点燃爆炸性气体环境。 在本安型电路中需要用到安全栅,它是接在本安电路和非本 安电路之间,用于限制本安电路的电压和电流使其达不到引 起点燃程度的装置。 本质安全型仪表的防爆性能,不是采用通风、充气、充油、 隔爆等外部措施实现的,而是由电路本身实现的,因而是本 质安全的。它能适用于一切危险场所和一切爆炸性气体、蒸 气混合物,并可以在通电的情况下进行维修和调整。但是, 它不能单独使用,必须和本安关联设备(安全栅)、外部配 线一起组成本安电路,才能发挥防爆功能。
