中铁21局滁淮高速公路 DCLJ-3标项目钢筋棚稳定性验算书概况:该项目部大棚采用顶面拱形支架覆盖彩钢瓦料仓，地处滁州市定远县周边境内。

为确保大棚能够安全使用，在施工前对大棚进行基础、整体强度和稳定性验算。

二、荷载依据：1、荷载（1 ）、风荷载：滁州地区10年最大风压0.25KN/M2（取自《建筑结构荷载规范》）；（2 ）、雪荷载：滁州地区10年一遇最大雪荷载0.2KN/M2（取自《建筑结构荷载规范》）。

三、验算过程：总信息..........................结构材料信息：钢结构钢材容重（kN/m3）: Gs = 78.00水平力的夹角（Rad）: ARF = 0.00竖向何载计算信息：按模拟施工加荷计算方式风荷载计算信息：计算X,Y两个方向的风荷载地震力计算信息：计算X,Y两个方向的地震力特殊荷载计算信息：不计算结构所在地区全国风何载信息....................修正后的基本风压（kN/m2）: WO = 0.25地面粗糙程度：B类结构基本周期（秒）：T1 = 0.27体形变化分段数：MPART= 1各段最高层号：NSTi = 4各段体形系数：USi = 1.30地震信息.........................振型组合方法（CQC耦联;SRSS非耦联）计算振型数：地震烈度：场地类别：设计地震分组：特征周期多遇地震影响系数最大值CQC NMODE= 9 NAF = 6.00KD = 2一组TG = 0.35 Rmax1 = 0.04罕遇地震影响系数最大值Rmax2 = 0.50活荷质量折减系数：RMC = 0.50周期折减系数：TC = 1.00结构的阻尼比（％）: DAMP = 5.00是否考虑偶然偏心：否是否考虑双向地震扭转效应：否斜交抗侧力构件方向的附加地震数= 0活荷载信息....................柱活荷载是否折减不折算传到基础的活荷载是否折减折算计算截面以上的层数-------- ---折减系数1 1.00调整信息.......................中梁刚度增大系数：BK = 1.80梁端弯矩调幅系数：BT = 0.85梁设计弯矩增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.70梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.000.2QO调整起始层号：KQ1 = 00.2QO调整终止层号：KQ2 = 0九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力IREGU_KZZB = 0强制指定的薄弱层个数NWEAK = 0设计信息 ......................结构重要性系数：RWO = 1.00柱计算长度计算原则：有侧移梁柱重叠部分简化：不作为刚域是否考虑P-Delt效应：否荷载组合信息 .....................恒载分项系数：CDEAD= 1.20活载分项系数：CLIVE= 1.40风荷载分项系数：CWIND= 1.40水平地震力分项系数：CEA_H= 1.30竖向地震力分项系数：CEA_V= 0.50特殊荷载分项系数：CSPY = 0.00*********************************************************(m)(m)活载产生的总质量(t): 104.661 恒载产生的总质量(t): 1992.364 结构的总质量(t):2097.025恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)**********************************************************构件数量、构件材料和层高*********************************************************层号高度(m)塔号梁数柱数墙数层咼(m)累计11 13 26 0 9.500 9.500**********************************************************风荷载信息*********************************************************丫倾覆弯矩丫2917.2活荷载的组合系数：风荷载的组合系数：活荷载的重力荷载代表值系数CD_L = 0.70 CD_W = 0.60 CEA L =0.50*********************************************************层号活载质量塔号质心X 质心 Y质心Z恒载质量1 143.58515.3272.0000.0393.9层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载丫剪力1 1 10.71 85.4 732.1 43.47 341.2⑴各楼层等效尺寸(单位:m,m**2)层号塔号面积形心X最大宽BMAX 最小形心Y 等效宽B 等效咼H宽BMIN1 1 446.36 43.58 15.07 42.81 10.42 42.81 10.42计算信息第一步：计算每层刚度中心、自由度等信息开始时间：14:56: 6第二步：组装刚度矩阵并分解开始时间：14:56: 7FALE自由度优化排序Beg inning Time : 14:56: 7.85End Time : 14:56: 8. 0Total Time (s) : 0.15FALE总刚阵组装Beg inning Time : 14:56: 8. 0End Time : 14:56: 8.10Total Time (s) : 0.10VSS总刚阵LDLT分解Begi nning Time : 14:56: 8.10End Time : 14:56: 8.12Total Time (s) : 0.02VSS模态分析Beg inning Time EndTime Total Time (s) 形成地震荷载向量形成风荷载向量形成垂直荷载向量VSS LDLT回代求解14:56: 8.14 14:56: 8.150.01End Time 14:56: 8.43 Total Time (s) 0.01FALE自由度优化排序Beg inning Time : 14:56: 8.45 End Time : 14:56: 8.71 Total Time (s) : 0.26FALE总刚阵组装Beg inning Time : 14:56: 8.73 End Time : 14:56: 8.82 Total Time (s) : 0.09VSS总刚阵LDLT分解Beg inning Time : 14:56: 8.82 End Time : 14:56: 8.84Total Time (s) : 0.02 End Time : 14:56: 8.85 Total Time (s) : 0.03FALE自由度优化排序Beg inning Time : 14:56: 8.87 End Time : 14:56: 8.96 Total Time (s) : 0.09FALE总刚阵组装Beg inning Time : 14:56: 8.96 End Time : 14:56: 9. 4Total Time (s) : 0.08VSS总刚阵LDLT分解Beg inning Time : 14:56: 9. 4 End Time : 14:56: 9. 6Total Time (s) : 0.02 End Time : 14:56: 9. 7 Total Time (s) : 0.03FALE自由度优化排序Beg inning Time : 14:56: 9. 9 End Time : 14:56: 9.18 Total Time (s) : 0.09FALE总刚阵组装Beg inning Time : 14:56: 9.18End Time :Total Time (s):14:56: 9.250.07VSS 总刚阵LDLT 分解 Beginning Time : End Time :Total Time (s) :End Time :Total Time (s) :14:56: 9.2514:56: 9.260.0114:56: 9.26 0.01FALE 自由度优化排序 Beg inning Time : EndTime :Total Time (s) :14:56: 9.28 14:56: 9.390.11FALE 总刚阵组装 Beg inning Time : EndTime :Total Time (s):14:56: 9.39 14:56: 9.420.03VSS 总刚阵LDLT 分解 Begi nning Time : 14:56: 9.42 End Time :14:56: 9.43Total Time (s) : 0.01 EndTime :14:56: 9.43Total Time (s): 0.01第三步：计算杆件内力刚心、偏心率、相邻层侧移刚度比等计算信息Floor No :层号 Tower No :塔号Xstif , Ystif :刚心的X ，Y 坐标值 Alf:层刚性主轴的方向 Xmass, Ymass :质心的 X ，Y 坐标值 Gmass:总质量Eex , Eey : X ，Y 方向的偏心率Ratx , Raty : X ，丫方向本层塔侧移刚度与下一层相应塔侧移刚度的比值 Ratx1，Raty1 : X ，丫方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX ，RJY ，RJZ:结构总体坐标系中塔的侧移刚度和扭转刚度Floor No. 1 Tower No. 1Xstif= 43.5810(m) Ystif= 15.8763(m) Alf =X 风荷载449182.8 728.3 616.74 0.00 丫风荷载109359.9 2911.8 37.56 0.00 X 地震449182.8 2776.4 161.78 0.00 丫地震109359.9 3117.735.080.00 结构整体稳定验算结果层号 X 向刚度丫向刚度层咼上部重量X 刚重比Y 刚重比10.875E+06 0.102E+07 2.00 20970.83.4697.34大于10,能够通过高规(5.4.4)的整体稳定验算，基础满足大于20,可以不考虑重力二阶效应。

拌和站设计

一、封闭料仓1彩钢棚投影面积S=1501.1152彩钢棚墙体面积S=1091.673彩钢棚基础砼浇筑V=1×1×1×194彩钢棚基础人工挖土方5彩钢棚预埋件安装（个）19个6地面硬化（按平方米算）7红砖砌墙8墙面抹面9料仓隔墙砌墙及抹面二、上料台1砖墙砌筑2砖墙抹面3混凝土方量4钢筋量5沙土回填量三、待检料仓1彩钢棚投影面积S=12.2×69.8=851.562彩钢棚混凝土基础浇筑3预埋件安装15个预埋件4彩钢棚基础人工挖土方V=1×1×1×155红砖砌墙6砂浆抹面7地面硬化四、围墙1围墙砌砖2围墙抹面3铁栅栏3.85×20=77m五、地磅1地磅基础开挖V=5.3×1.6×0.9+5.05×1.6×1+5.1×1.7×1+5.1×1.6×1.1=33.3582片石回填5.3×1.6×0.3+5.05×1.6×0.3+5.1×1.7×0.3+5.1×1.6×0.3=10.023混凝土浇筑4.8×1.6×0.7+5.05×1.6×0.7+4.6×1.7×0.7+4.6×1.6×0.8+0.5×19.07×0.3+0.46×4×1=27.1m34预埋件安装（按公斤计）70kg六、板房七、厕所及化粪池1挖土方V=9×1.8×2=32.42砌砖3抹面4预制盖板八、沉淀池1挖土方V=0.5×10.71×2.1×4.1+0.5×9.47×2×4.1=84.93m32砖墙砌筑3砂浆抹面4混凝土浇筑S=（10.914×4.1+9.679×4.1）×0.2=16.886m2九、水池1挖土方V=3.9×5.1×2.85=56.69m32砖墙砌筑3砂浆抹面十、搅拌站预埋件1挖土方V=2土方回填3混凝土浇筑4预埋件安装十一、大门口1门垛（砌筑、抹面）2门棚（砌筑、抹面、瓷板）十二、地坪硬化按平方计十三、排水沟（按标准排水沟算）1排水沟红砖砌筑2排水沟抹面十四、斜皮带坑1挖土方V=（4.72×4.75×2.3+0.5×8×2.3×5.7）×2=208.0122砖墙砌筑3砖墙抹面十五、全场地土方回填其他我没想到的你在想想加上知道量的全部算出来不知道的先列出来。

(完整版)钢筋加工棚验算

柱脚底板面积的确定 b=bo+2t+2c=5。+2×12+2×60=644mm，取b=600mm； h=ho+2t+2c=45。÷2×12+2×60=595mm，取h=500mm；验算底板下混凝土的轴心抗压强度设计值：基础采用C20混凝土，f c=11.9N∕mm2，满足要求° N11.945W3 W「CK-2 bh600500 0.04N∕mm2CfCII∙9N∕mm 三、验算结论：因运城地区抗风压基数大于抗雪压，故不在计算。通过对彩钢棚各部位进行强度和抗风计算，彩钢棚满足抗风力10级的要求。钢筋加工棚设计图 D-D C-C 钢筋加工棚侧面设计图
Mmax-=161.66*6*6/8=727.49(N.m)
WMmaX=727.49/15503.57*10-9=46.92Mpa<195Mpa满(足要求)w 3、棚顶拱梁架架高度为2.1米，上、下弦杆均采用3根φ50×3.5l三钢管和腹杆①32×2ι三钢管焊接而成，拱梁架受到彩钢瓦、楝条压力和自重：
σ=F∕A=16531∕0.002=8265500Pa=8.27MPaψ<[σg]=140.59Mpa(满足要求) 5、抗风计算：山西运城历年最大风速28.4m∕S(Io级)，最大风压=504.1N∕ιri(1) 顶棚侧边楝条抗风计算：橡条采用□50x100x2π加方钢管，布设间距为0.8m，跨度为顶棚跨度的一半10m。所承担的迎风最大面积：S=10×0.8=8(m)» 风荷载强度:。=KlXK2xK3xP=1.3x1x1x504.1=655∙33(N/1rf)， 1根拱梁架受到的最大风力：F=SX。=655.33x8=5242.64(N)， 1根拱梁架受到最大风力时产生的均布荷载： q=5242.64÷10=524.26(N∕m) 其最大弯矩： Mmaχg=524.26*62∕8=2359.17(N.m)8 …=2359.17/50*。6=98.3MPaVl95MPa满(足要求)w ⑵立柱抗风计算：

拌和站料仓等彩钢棚承包合同(通用版本)

彩钢房承包合同合同编号：AHXB02-甲方：乙方：_根据《中华人民共和国经济合同法》，《建设工程质量管理条例》并结合本工程的具体情况，经双方协商达成如下协议，以便双方共同遵守履行。

第一条：工程名称：水泥稳定料及沥青拌和站料仓彩钢棚第二条：工程地点：淮河特大桥及接线工程路面02标水泥稳定料及沥青拌和站第三条：工程量：根据立柱外边缘，实际收方确，按面积计量。

第四条：承包方式、承包价格1、包工包料。

2、工程采用单价承包，工程彩钢棚按水平投影面积结算计算按合同单价乘以实际计量的面积。

3、单价： 120 元/㎡（大写：壹佰贰拾元每平方米）。

本单价在合同执行过程中不做任何调整，单价综合包括了完成本工程的人工、材料（运费、周转、加工），小型机具，开据发票的税金等一切费用。

第五条：付款方式1、待本工程完工验收合格后，甲方15日之内付清工程款的90%（扣除质保金后的剩余款项），质保金为合同总价的10%。

2、如验收不合格，达不到甲方验收标准，不予以结算，并不对乙方支付任何费用，其中质保金按合同总造价的10%在验工计价中扣除。

质保金在该工程末次验收合格后1年内视具体情况予以返还（不计利息）。

3、乙方为甲方提供普通税务发票，要求乙方在收到甲方付款同时一次性将发票提供给甲方。

第六条：质量标准及保修1、按国家有关条例、规范施工。

2、因人为和自然不可抗拒的外界因素造成的破坏，不在质保范围内。

保修期1年。

3、在保修期内，彩钢棚出现质量问题，自甲方通知乙方起两日内到达现场并修缮完毕。

如乙方未按照甲方通知时间内修理，影响甲方使用及安全的，甲方有权租用其他劳务队伍对彩钢棚出现的质量问题进行修缮，期间所发生的劳务用工、材料等费用均由乙方承担，并在乙方交纳的质保金中扣留。

第七条：承包内容水泥稳定料及沥青拌和站料仓彩钢棚的制作安装等。

第八条：具体要求：1、乙方须按照甲方提供的施工图纸施工（后附施工图纸）。

2、材料要求：顶棚采用厚度为0.3㎜单层板彩钢板，立柱采用Ｄ159㎜钢管壁厚3.5㎜，屋架梁采用D50㎜钢管壁厚3㎜和φ16钢筋焊接骨架，檀条采用80*40㎜矩管壁厚2㎜。

拌合站料仓大棚桁架验算

雨篷桁架结构验算1)施工活荷载：建筑屋面活荷载为水平投影面上荷载值，其均布活荷载的取值与屋面的使用性质、使用功能有关，按照《荷载规范》4.3.1查用按不上人屋顶考虑，施工活荷载标准值取0.5KN/m2,折合到梁上均布荷载为0.5*6=3KN/m；按照《钢结构设计规范》可知作用在结构上的雪荷载为0.3 KN/m2；不考虑二者同时出现，取较大者只考虑施工活荷载。

2)风荷载按照荷载规范要求，该结构矢跨比3.6/20=0.18，风压高度系数1.0，风振系数1.2，结构体形系数0.8。

基本风压0.35 KN/m2计算风荷载标准值0.336 KN/ m2，折合到梁上均布荷载为0.336*6=2KN/m；3)恒荷载（自重）屋面自重荷载按0.17KN/m2考虑, 折合到梁上均布荷载为0.17*6=1KN/m；4)荷载组合在本次屋盖结构设计中，采用第⑷种荷载效应组合：恒荷载+ 风荷载+活荷载 /雪荷载竖向荷载作用q竖=1.2* q恒荷载+1.4*q活=1.2*1+1.4*（3+2）=10.2KN/m5)结构验算横杆60*4.5钢管材料性质如下：EA=2.06*105N/mm2*7.037*102mm2*10-3=144962.2KNEI=2.06*105N/mm2*27.73*104mm4*10-3*10-6=57.12KN·m2腹杆30*2.5钢管材料性质如下：EA=2.06*105N/mm2*2.16*102mm2*10-3=44962.2KNEI=2.06*105N/mm2*2.06*104mm4*10-3*10-6=4.24KN·m2建立荷载模型如下：1.桁架强度验算内力计算单位：力(kN),力矩(kN*m)杆端 1 杆端 2单元码轴力剪力弯矩轴力剪力弯矩--------------------------------------------------------------------------------------------1 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 0.000000002 19.7233622 0.00000000 -0.00000000 19.7233622 0.00000000 0.000000003 36.2057280 0.00000000 -0.00000000 36.2057280 0.00000000 0.000000004 47.0377752 -0.00000000 -0.00000000 47.0377752 -0.00000000 0.000000005 66.9163683 0.00000000 -0.00000000 66.9163683 0.00000000 -0.000000006 74.5119462 0.00000000 -0.00000000 74.5119462 0.00000000 -0.000000007 79.1278141 0.00000000 -0.00000000 79.1278141 0.00000000 0.000000008 92.9277296 -0.00000000 0.00000000 92.9277296 -0.00000000 -0.000000009 92.9175920 -0.00000000 0.00000000 92.9175920 -0.00000000 -0.0000000010 80.9915203 0.00000000 -0.00000000 80.9915203 0.00000000 0.0000000011 77.1293781 0.00000000 -0.00000000 77.1293781 0.00000000 0.0000000012 68.0745753 0.00000000 -0.00000000 68.0745753 0.00000000 0.0000000013 50.8733898 -0.00000000 0.00000000 50.8733898 -0.00000000 -0.0000000014 34.4760000 0.00000000 -0.00000000 34.4760000 0.00000000 0.0000000015 22.1358218 -0.00000000 0.00000000 22.1358218 -0.00000000 -0.0000000016 -0.00000000 0.00000000 -0.00000000 -0.00000000 0.00000000 0.0000000017 -10.2000000 -0.00000000 0.00000000 -10.2000000 -0.00000000 -0.0000000018 -17.5265209 -0.60527741 -0.00000000 -16.8284638 0.60527741 0.0000000019 -34.0214892 -0.55461937 0.00000000 -33.4353061 0.55461937 0.0000000020 -46.8949246 -0.75331192 0.00000000 -46.3227890 0.75331192 0.0000000021 -63.9723194 -0.68220074 -0.00000000 -63.6262755 0.68220074 0.0000000022 -77.4699075 -0.72513941 0.00000000 -77.1798517 0.72513941 -0.0000000023 -81.8373221 -0.77819801 -0.00000000 -81.6250863 0.77819801 0.0000000024 -88.0604798 -0.73906074 -0.00000000 -88.0095101 0.73906074 0.0000000025 -87.6606935 -0.77988367 -0.00000000 -87.7116663 0.77988367 0.0000000026 -79.1834103 -0.77819801 0.00000000 -79.3956461 0.77819801 -0.0000000027 -75.3092925 -0.70955411 -0.00000000 -75.5991104 0.70955411 0.0000000028 -62.3458834 -0.71885479 0.00000000 -62.6929167 0.71885479 -0.0000000029 -45.2240627 -0.64543391 -0.00000000 -45.7853096 0.64543391 0.0000000030 -33.3922856 -0.62579815 0.00000000 -33.9904750 0.62579815 -0.0000000031 -16.5886563 -0.57765001 -0.00000000 -17.2800859 0.57765001 -0.0000000032 -10.2000000 -0.00000000 0.00000000 -10.2000000 -0.00000000 -0.0000000033 0.00000000 0.00000000 -0.00000000 0.00000000 0.00000000 0.0000000034 14.5545119 0.00000000 -0.00000000 14.5545119 0.00000000 0.0000000035 -10.1833356 0.00000000 -0.00000000 -10.1833356 0.00000000 0.0000000036 13.0276477 -0.00000000 0.00000000 13.0276477 -0.00000000 -0.0000000037 -8.13898535 0.00000000 -0.00000000 -8.13898535 0.00000000 0.0000000038 8.69097839 -0.00000000 0.00000000 8.69097839 -0.00000000 0.0000000039 -5.65875145 0.00000000 -0.00000000 -5.65875145 0.00000000 0.0000000040 18.2279197 -0.00000000 -0.00000000 18.2279197 -0.00000000 0.0000000041 -7.55985409 0.00000000 -0.00000000 -7.55985409 0.00000000 0.0000000042 9.84545184 0.00000000 -0.00000000 9.84545184 0.00000000 0.0000000043 0.36514917 -0.00000000 0.00000000 0.36514917 -0.00000000 -0.0000000044 5.50672618 0.00000000 -0.00000000 5.50672618 0.00000000 0.0000000045 -0.16380283 -0.00000000 0.00000000 -0.16380283 -0.00000000 -0.0000000046 11.0212141 0.00000000 -0.00000000 11.0212141 0.00000000 0.0000000047 -6.48234163 -0.00000000 -0.00000000 -6.48234163 -0.00000000 0.0000000048 12.0445344 -0.00000000 0.00000000 12.0445344 -0.00000000 -0.0000000049 -5.98590331 -0.00000000 0.00000000 -5.98590331 -0.00000000 -0.0000000050 9.60897026 0.00000000 -0.00000000 9.60897026 0.00000000 0.0000000051 0.57583814 0.00000000 -0.00000000 0.57583814 0.00000000 0.0000000052 5.64409044 0.00000000 -0.00000000 5.64409044 0.00000000 0.0000000053 -0.58756901 -0.00000000 0.00000000 -0.58756901 -0.00000000 -0.0000000054 11.0472862 0.00000000 -0.00000000 11.0472862 0.00000000 0.0000000055 -7.37251468 -0.00000000 0.00000000 -7.37251468 -0.00000000 -0.0000000056 15.2811606 -0.00000000 0.00000000 15.2811606 -0.00000000 -0.0000000057 -8.35265457 0.00000000 0.00000000 -8.35265457 0.00000000 0.0000000058 12.2464857 0.00000000 -0.00000000 12.2464857 0.00000000 0.0000000059 -6.01965862 0.00000000 -0.00000000 -6.01965862 0.00000000 0.0000000060 10.1598389 -0.00000000 0.00000000 10.1598389 -0.00000000 -0.0000000061 -11.7593183 -0.00000000 0.00000000 -11.7593183 -0.00000000 -0.0000000062 14.9091448 -0.00000000 0.00000000 14.9091448 -0.00000000 -0.00000000 使用有限元分析软件进行分析从计算结果中可见，杆件受力最大的杆件所受轴力为88KNσ=N/A=88*103N/703.7mm2=125N/mm2<215N/mm2，满足要求，2.桁架变形验算位移计算单位：位移(mm)杆端 1 杆端 2单元码 u -水平位移 v -竖直位移?-转角 u -水平位移 v -竖直位移?-转角--------------------------------------------------------------------------------------------1 0.00000000 0.00000000 -1.92216882 1.24940975 -2.01827725 -1.922168822 1.24940975 -2.01827725 -1.84914021 2.47679400 -4.39084800 -1.849140213 2.47679400 -4.39084800 -1.69737189 3.45814000 -6.61146550 -1.697371894 3.45814000 -6.61146550 -1.51823426 4.27981750 -8.60719800 -1.518234265 4.27981750 -8.60719800 -1.22520295 4.77647900 -10.2758960 -1.225202956 4.77647900 -10.2758960 -0.84980405 5.07371350 -11.5172130 -0.849804057 5.07371350 -11.5172130 -0.48484018 5.25642750 -12.1792720 -0.484840188 5.25642750 -12.1792720 -0.17972166 5.33603850 -12.3112140 -0.179721669 5.33603850 -12.3112140 0.14045519 5.41553700 -12.2063050 0.1404551910 5.41553700 -12.2063050 0.45499535 5.60041400 -11.5632600 0.4549953511 5.60041400 -11.5632600 0.84570848 5.89599350 -10.3793230 0.8457084812 5.89599350 -10.3793230 1.22594235 6.39041300 -8.78354400 1.2259423513 6.39041300 -8.78354400 1.52503971 7.22517300 -6.64342400 1.5250397114 7.22517300 -6.64342400 1.72768073 8.22090600 -4.38184700 1.7276807315 8.22090600 -4.38184700 1.87557956 9.46947300 -1.90171450 1.8755795616 9.46947300 -1.90171450 1.96053045 10.7438180 0.00000000 1.9605304517 10.7438180 0.00000000 1.93945276 9.36680700 -0.00724200 1.9394527618 9.36680700 -0.00724200 1.93388923 7.86266700 -2.67006775 1.9336369319 7.86266700 -2.67006775 1.80643215 6.73003000 -4.91379250 1.8062532520 6.73003000 -4.91379250 1.63639015 5.82194550 -7.52697100 1.6360315221 5.82194550 -7.52697100 1.38539465 5.42514050 -9.46098600 1.3851642022 5.42514050 -9.46098600 1.03439821 5.23732450 -10.9830960 1.0341339523 5.23732450 -10.9830960 0.62892308 5.23115000 -11.9685600 0.6286097624 5.23115000 -11.9685600 0.22883835 5.34736500 -12.3045900 0.2285790725 5.34736500 -12.3045900 -0.28360551 5.46733700 -11.8660560 -0.2839101026 5.46733700 -11.8660560 -0.67849701 5.44692550 -10.8042780 -0.6788103327 5.44692550 -10.8042780 -1.05269854 5.24875200 -9.28738800 -1.0529469428 5.24875200 -9.28738800 -1.39955930 4.84951250 -7.23595250 -1.3998258829 4.84951250 -7.23595250 -1.61002779 3.94621950 -4.98664300 -1.6102713830 3.94621950 -4.98664300 -1.79068886 2.82801500 -2.52924575 -1.7909258431 2.82801500 -2.52924575 -1.90036004 1.34899388 -0.00724200 -1.9005878732 1.34899388 -0.00724200 -1.89999141 0.00000000 0.00000000 -1.8999914133 0.00000000 0.00000000 -1.92216882 1.24940975 -2.01827725 -1.9221688234 1.34899388 -0.00724200 -1.91443999 1.24940975 -2.01827725 -1.9144399935 1.24940975 -2.01827725 -1.86041732 2.82801500 -2.52924575 -1.8604173236 2.82801500 -2.52924575 -1.82254573 2.47679400 -4.39084800 -1.8225457337 2.47679400 -4.39084800 -1.73199141 3.94621950 -4.98664300 -1.7319914138 3.94621950 -4.98664300 -1.65532167 3.45814000 -6.61146550 -1.6553216739 3.45814000 -6.61146550 -1.54848459 4.84951250 -7.23595250 -1.5484845940 4.84951250 -7.23595250 -1.46661806 4.27981750 -8.60719800 -1.4666180641 4.27981750 -8.60719800 -1.29715421 5.24875200 -9.28738800 -1.2971542142 5.24875200 -9.28738800 -1.14461919 4.77647900 -10.2758960 -1.1446191943 4.77647900 -10.2758960 -0.94400298 5.44692550 -10.8042780 -0.9440029844 5.44692550 -10.8042780 -0.77199636 5.07371350 -11.5172130 -0.7719963645 5.07371350 -11.5172130 -0.56246426 5.46733700 -11.8660560 -0.5624642646 5.46733700 -11.8660560 -0.39890195 5.25642750 -12.1792720 -0.3989019547 5.25642750 -12.1792720 -0.15977392 5.34736500 -12.3045900 -0.1597739248 5.34736500 -12.3045900 -0.02059384 5.33603850 -12.3112140 -0.0205938449 5.34736500 -12.3045900 0.12140145 5.41553700 -12.2063050 0.1214014550 5.41553700 -12.2063050 0.34695488 5.23115000 -11.9685600 0.3469548851 5.23115000 -11.9685600 0.52688696 5.60041400 -11.5632600 0.5268869652 5.60041400 -11.5632600 0.74986800 5.23732450 -10.9830960 0.7498680053 5.23732450 -10.9830960 0.92824067 5.89599350 -10.3793230 0.9282406754 5.89599350 -10.3793230 1.14212070 5.42514050 -9.46098600 1.1421207055 5.42514050 -9.46098600 1.29214132 6.39041300 -8.78354400 1.2921413256 6.39041300 -8.78354400 1.45402328 5.82194550 -7.52697100 1.4540232857 5.82194550 -7.52697100 1.56433897 7.22517300 -6.64342400 1.5643389758 7.22517300 -6.64342400 1.69211498 6.73003000 -4.91379250 1.6921149859 6.73003000 -4.91379250 1.75609612 8.22090600 -4.38184700 1.7560961260 8.22090600 -4.38184700 1.83843813 7.86266700 -2.67006775 1.8384381361 7.86266700 -2.67006775 1.89589419 9.46947300 -1.90171450 1.8958941962 9.46947300 -1.90171450 1.95214226 9.36680700 -0.00724200 1.95214226 使用有限元分析软件进行分析从计算结果中可见，最大位移量为9.4mm<L/1000=20m/1000=20mm，满足要求。

材料大棚风力验算

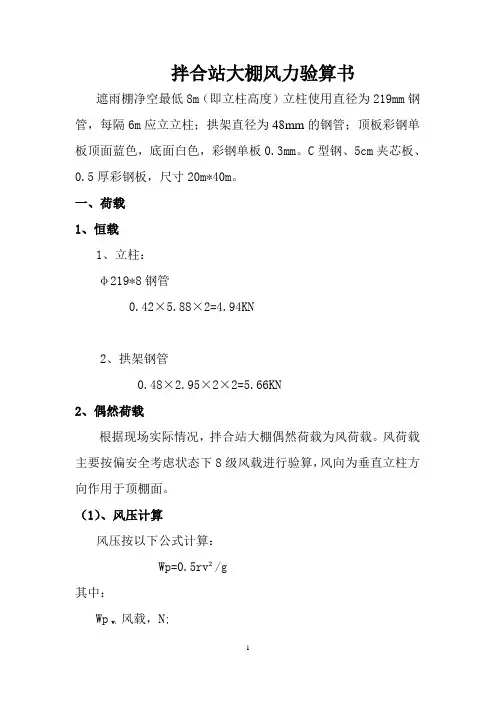

拌合站大棚风力验算书遮雨棚净空最低8m（即立柱高度）立柱使用直径为219mm钢管，每隔6m应立立柱；拱架直径为48mm的钢管；顶板彩钢单板顶面蓝色，底面白色，彩钢单板0.3mm。
